自制模组板给黑群电源改模组2
接上篇《自制模组板给黑群电源改模组》
预览:
因为不是该行业,对制板没有任何经验。正好有个朋友之前专门做电源的,深夜帮忙审核电路板,提了不少意见。于是有了目前的最终版:
可以不需要盖板的,因为模组板需要焊接电源,裸露在外边倒也没问题。以防万一,做了一个盖板,这样能盖住焊接点,保证不会意外短路。
模组板增加了电源线颜色对应的电压信息,盖板放了海贼、linux以及docker的图标,印制后效果也不错。
螺丝孔:
根据预览图可以看出,螺丝孔四个,并不是很规整。如下图,铜柱可以通过这四个螺丝孔,正好对应到电源后部的螺丝孔中。
不同电源,螺丝孔稍有差异,蜗牛自带电源正好四个螺丝孔,而益衡的电源,只有三个螺丝孔,右上角缺少一个,但是可以放到散热孔中,后端用螺帽拧紧,效果也不错。
最终如图,提供了主板,cpu,两个sata接口,足够nas使用。
最终装好的益衡电源,效果还行。
几点说明:
焊接:插座焊接到电路板其实非常简单,我使用的是9.9包邮的设备,也没什么经验,如有想自己搞得,可以大胆点。
电源线的焊接:
有的人把电源拆开,把原有的线焊下来,替换成新的线。这样相对麻烦些,对于我这种新手,采用第二种方式,直接剪线,然后焊接到模组板上。因为线太多,焊起来相对费事。大胆搞,相信自己。
制线:其实是最麻烦的一步
忘记拍照了,从淘宝找了一个:
电源改造完成后,需要制线。 线两头都是插头,一头插在电源上,另一头插在主板或者硬盘或者硬盘背板上。类似上图的内容。
制线需要压线钳,卡扣如下形式的。
先把插头拧下来一个,插入钳子口中,轻微压一下,然后将线剥开一段,插入进去。
压紧钳子:

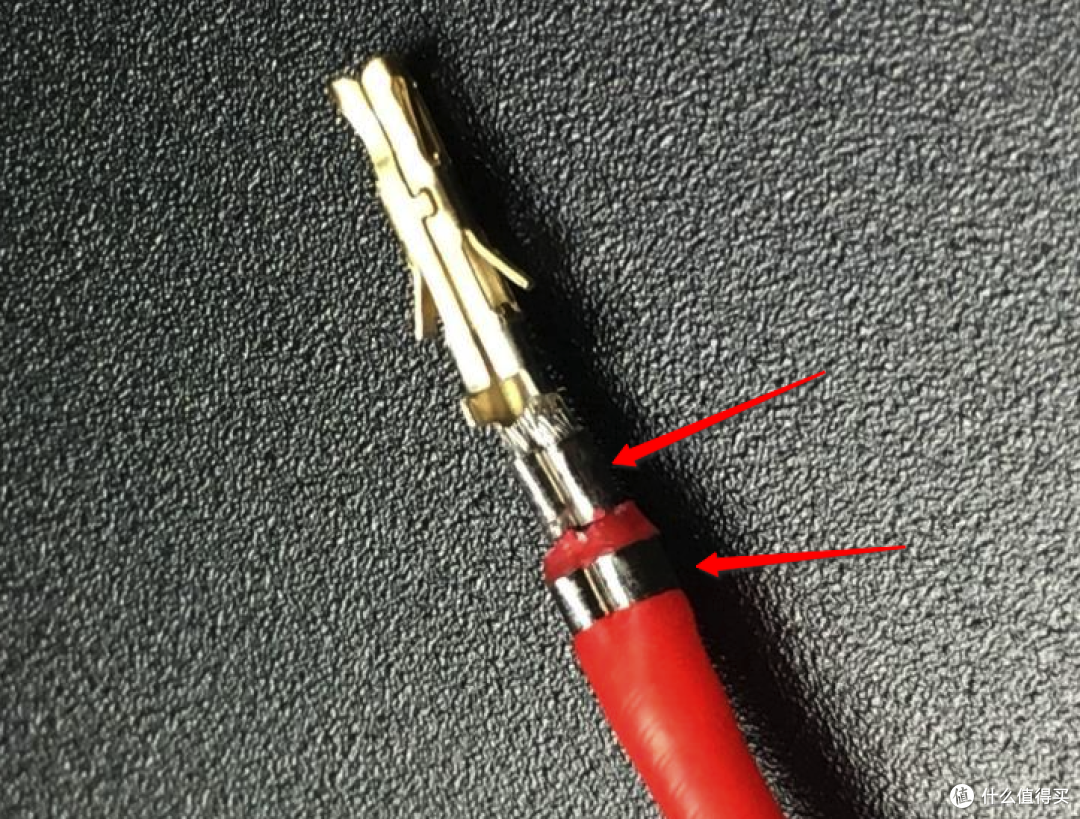

制作出如下状态的插头,上面卡扣压紧裸线,下面卡扣压紧带皮的线。
这种压线钳只需压一次,两个卡扣都压紧了,开始我以为需要压两次,分别压紧。
最后再把插头插入胶壳的孔中即可,仔细看上图的插头,两边分别翘起来了,这个作用就是卡在胶壳中。插入胶壳后,就拔不出来了。
有时候,制作的有问题,导致线和插头脱离了,你需要把插头从胶壳中拔出。拔出来的原理很简单,把刚才提到的翘起来的部分压下去,就能拔出来。问题就在于怎么压下去呢:找个订书钉。把钉书钉对折成U型。把u型钉插入到胶壳中,自然就拔出来了。
上面的部分图忘记拍照了,从淘宝找了几张图,有的内容说的比较隐晦一些,如果能理解就可以上手,如果不能理解,我建议还是不折腾了。如果大家不懂得,留言区见吧。
最后制作了一波板子,还有一些配件,如果有需要可以成本价出给大家折腾。
完~
