拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

2020-03-25 17:24:12 1点赞 1收藏 0评论

紫米在2018年推出了一款10000mAh双向快充移动电源高配版QB910,并收到了一大波用户的好评。充电头网通过拆解也发现这款产品的用料和做工确实都很扎实。

而时隔一年多,紫米基于QB910移动电源再次推出了最新的尊享版QB910M。相比上一代的高配版而言,尊享版最大的特色就是集成了Lightning充电接口,可直接使用iPhone充电套装充电。同时,尊享版还通过了苹果官方的MFi认证,产品性能更加有保证。这对于iPhone用户而言,可谓是极佳的移动电源选择之一了。前不久,充电头网已经为大家分享了这款产品的详细评测,接下来就继续分享其内部拆解。

一、紫米18W双向PD快充移动电源尊享版外观


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


紫米18W双向PD快充移动电源尊享版依然是采用白色外包装盒,正面印着产品的外观图。之所以称为“尊享版”,其产品最大的亮点莫过于右上角的MFi认证标志,这也是市面上为数不多的通过MFi认证的PD快充移动电源之一。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


包装盒背面印着详细的产品参数和厂商信息。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


侧面为产品的几大卖点:自带Lightning充电接口、18W USB PD双向快充、内置高密度电芯、采用布艺机身。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


包装盒内部,移动电源使用防尘袋包裹,并有纸质内衬保护。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

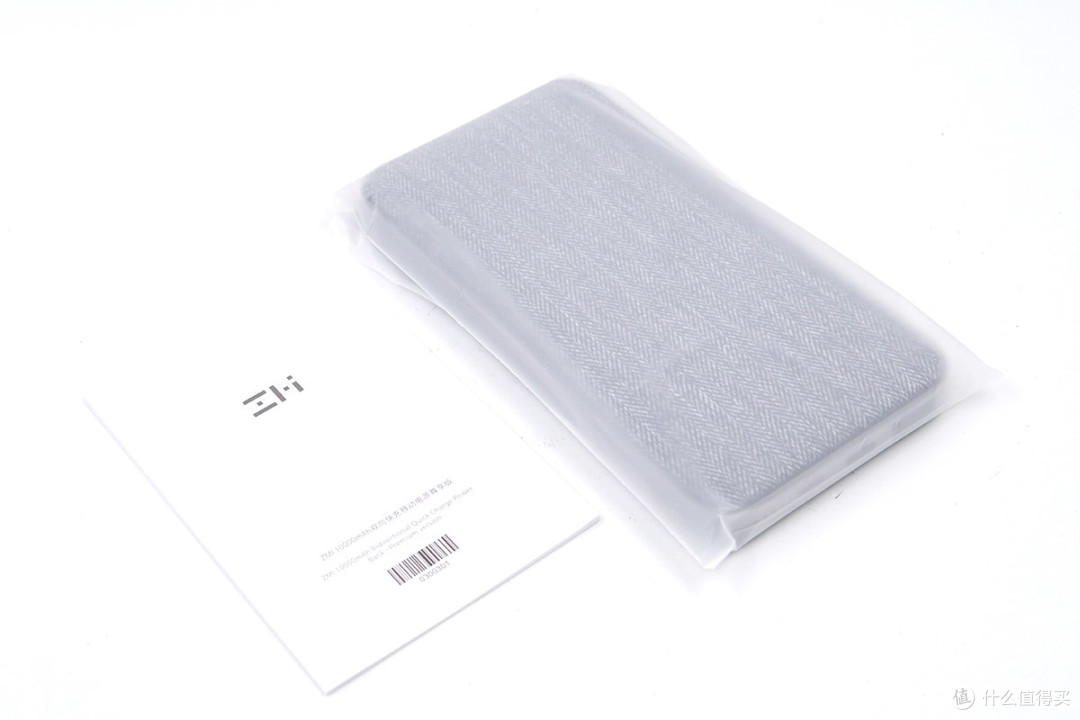

除了移动电源之外,附赠一份使用说明书。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


这款尊享版移动电源与此前的高配版在外观上没有太大区别,整体呈轻薄、扁平状,正、反面采用的是布纹工艺灰色外壳,手感也非常柔软。四周搭配银灰色边框,很有金属质感。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


接口这一侧配备USB-A、USB-C、Lightning三个接口以及四颗LED电量指示灯。其中USB-A接口支持12W输出,USB-C接口支持18W双向PD快充、Lightning接口支持5V/3A输入。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


侧面设有一颗电源按键。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


电源按键特写。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


另一侧为产品参数,产品型号:QB910M,Lightning输入:5V/3A;USB-C输入:5V/3A、9V/2A、12V/1.5A;USB-A输出:5V/2.4A;USB-C输出:5V/3A、9V/2A、12V/1.5A;双口同时输出:5V/3A。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


移动电源的整机厚度相当于一元硬币的一半,这在10000mAh移动电源中,算得上是比较纤薄的产品。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

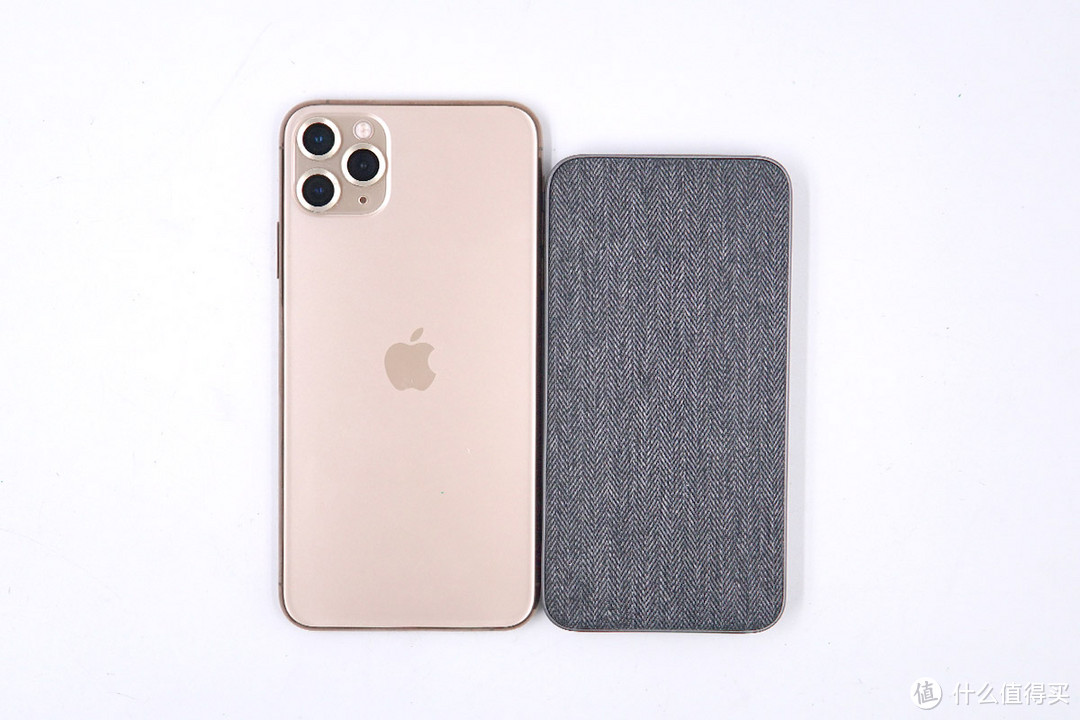

长宽尺寸比iPhone 11 Pro Max小许多。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

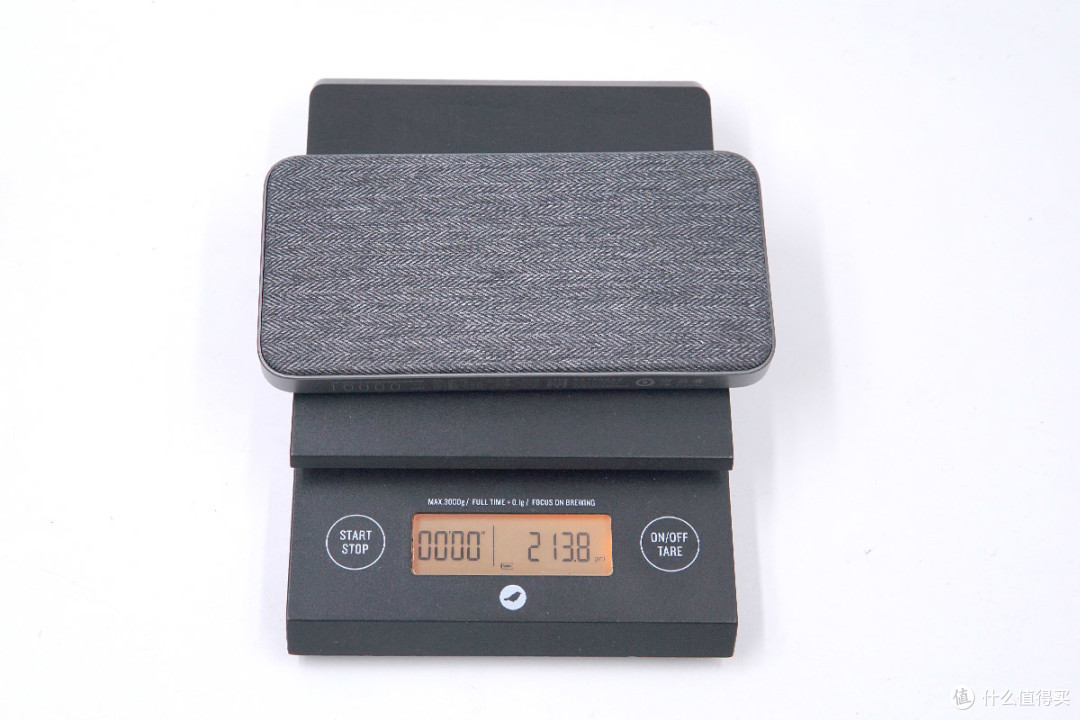

净重约为214g。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

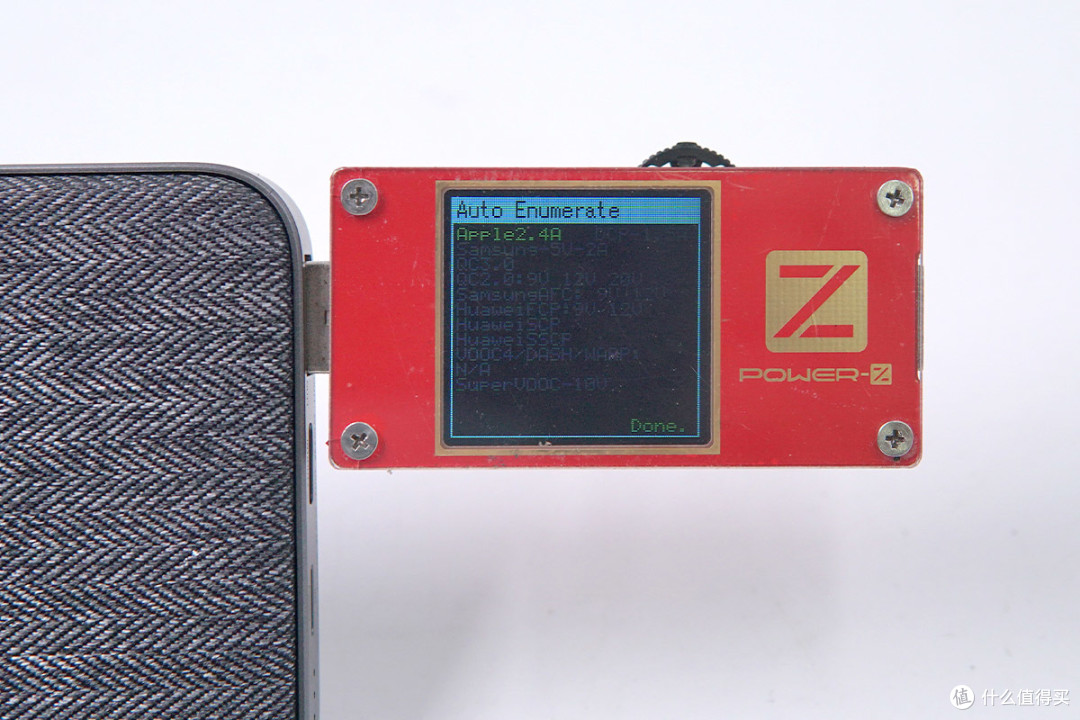

使用ChargerLAB POWER-Z KT001检测这款移动电源USB-A接口的输出协议,显示仅支持Apple 2.4A。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

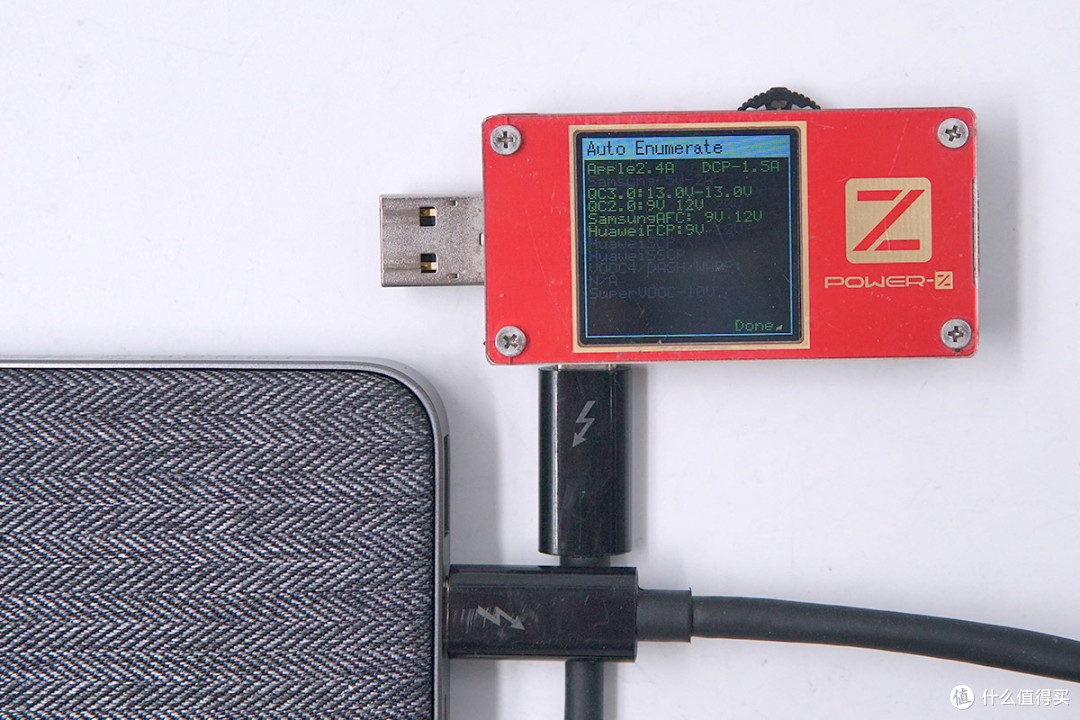

USB-C口支持Apple 2.4A外,还可以支持DCP、QC3.0、QC2.0、AFC、FCP等协议。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


同时,USB-C口的PDO报文显示还支持USB PD3.0快充,并有5V/3A、9V/2A两个电压档位,与苹果原装18W充电器的输出电压一致。

二、紫米18W双向PD快充移动电源尊享版拆解


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


沿着中框将这款移动电源一分为二,结果发现PCB板单独固定在外壳小腔室内,需要继续将另一半外壳与中框分离才能去除PCB板。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


先来看电芯部分,这款产品采用的是ATL锂离子电芯,单片容量10000mAh,37Wh,充电限制电压4.35V。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


将另一半外壳拆开,紫米这款移动电源采用蓝色PCB板,带NTC热敏电阻对电池进行温度监控。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


PCB板通过两颗螺钉固定在外壳上,PCB板上有多颗贴片元件;USB-A输出接口为沉板焊接。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


将PCB板取出,左侧上下两颗为紫米定制芯片,靠近Lightning接口的分别是恩智浦识别IC和锐骏MOS管;PCB板居中位置为四颗MOS管,右侧是一颗升压芯片;最右侧的六脚芯片为USB-A口的开关管。

下面一一介绍各主要元器件的信息。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


左上角这颗芯片属于紫米深度定制的芯片,丝印TR5611_8单片机,用于移动电源整机控制。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


左下方同样为紫米深度定制的芯片,丝印ZMI P01S,驱动外置MOS管进行升降压操作,用于移动电源充放电管理。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

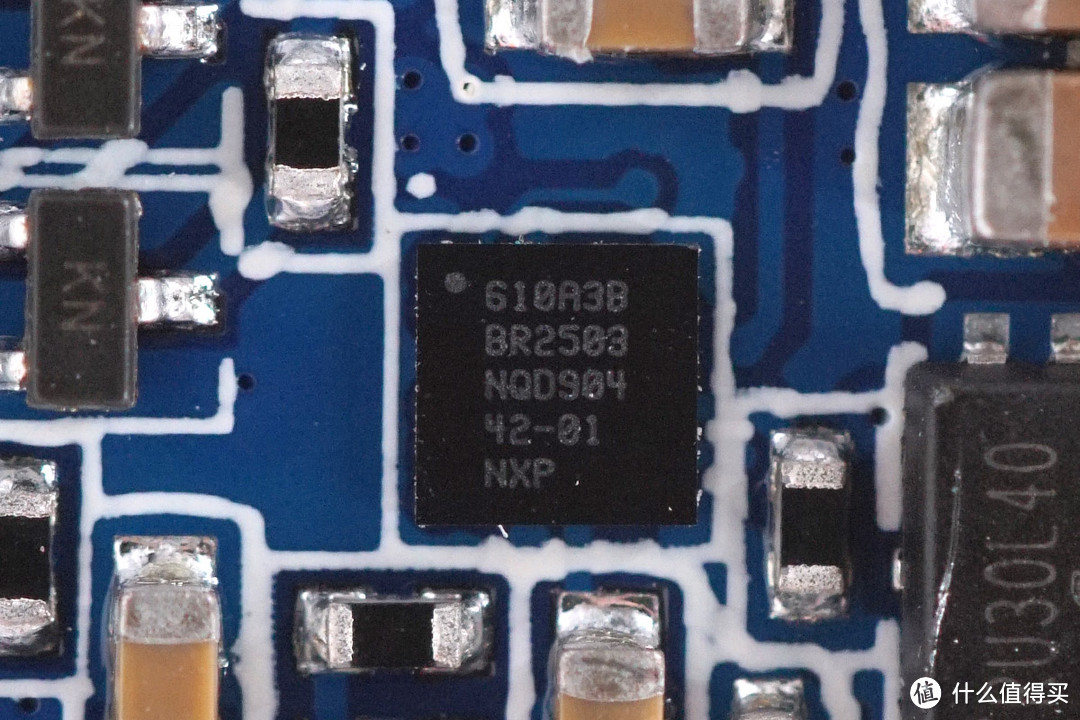

中间上方靠近Lightning输入接口的是一颗来自NXP恩智浦的识别芯片610A3B,苹果定制型号,用于Lightning接口认证,和苹果7代充电IC型号相同,故不支持Lightning接口PD快充。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


下方是来自锐骏半导体 RU30L40M2,PMOS管,耐压30V,导阻10mΩ,用于输入控制。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


锐骏RU30L40M2详细资料。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


丝印BETBOB为矽力杰的升压控制器SY7215A。这是一款具有可编程输出电流限制的高效同步升压调节器,该芯片采用自适应恒流关断时间模式控制,集成的低RDS(ON)开关使传导损耗最小化。

矽力杰SY7215A具有逐周期电流限制、输出短路保护和真正关机功能。该芯片还为系统顺序控制提供使能控制和功率良好指示器;采用可编程的伪恒定频率,实现了低输出电压纹波、小外部电感和电容器尺寸,用于USB-A口,5V升压输出。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

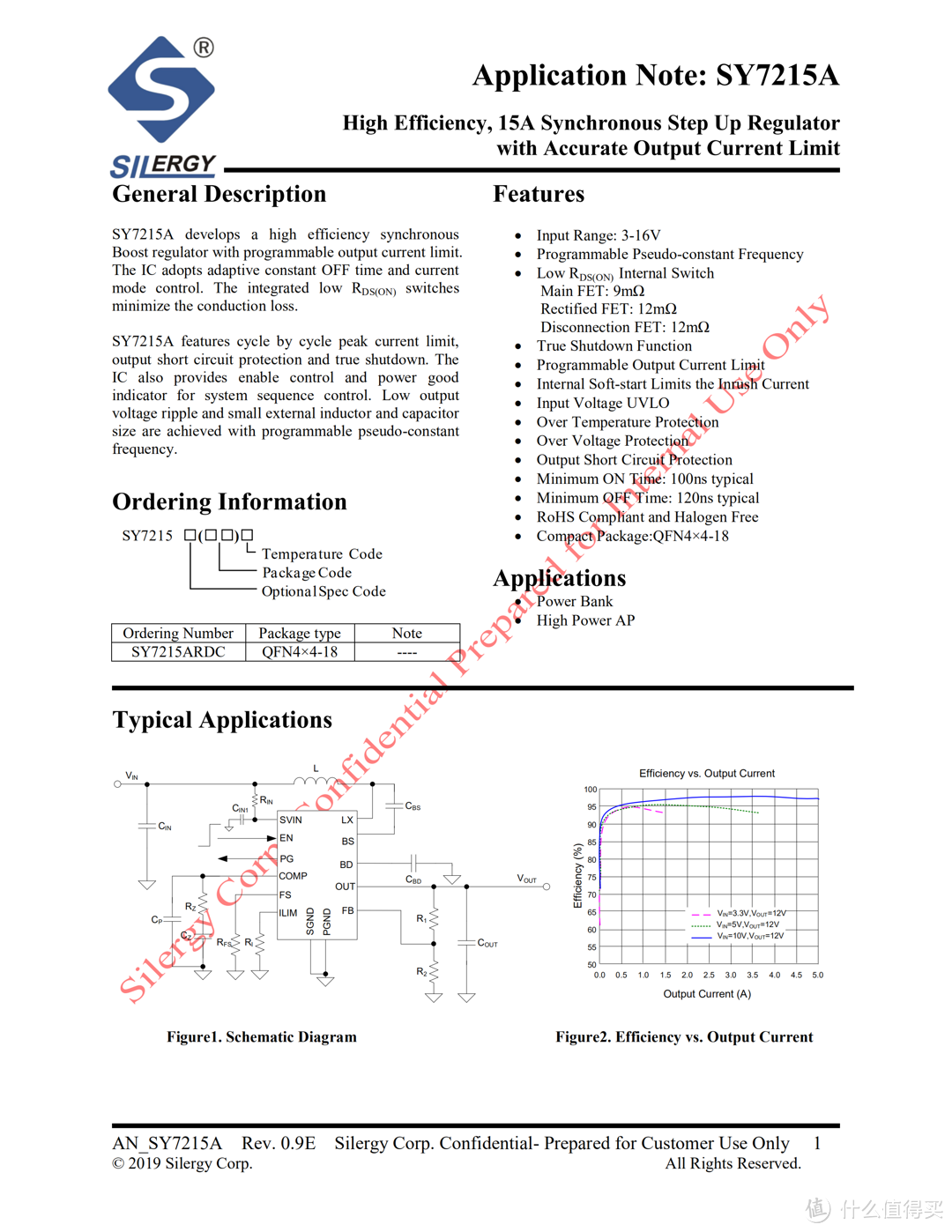

矽力杰SY7215A详细规格资料。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


两颗diodes 丝印N40的NMOS,由紫米升降压芯片控制,用于同步整流升降压。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


两颗锐骏半导体的RU30L40M2,用于端口配电切换。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


丝印2N4的MOS管,用于USB-A口开关。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


PCB板背面为三个接口、两颗电感,同时还有一颗天钰的FP6606协议芯片和两颗MOS管。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

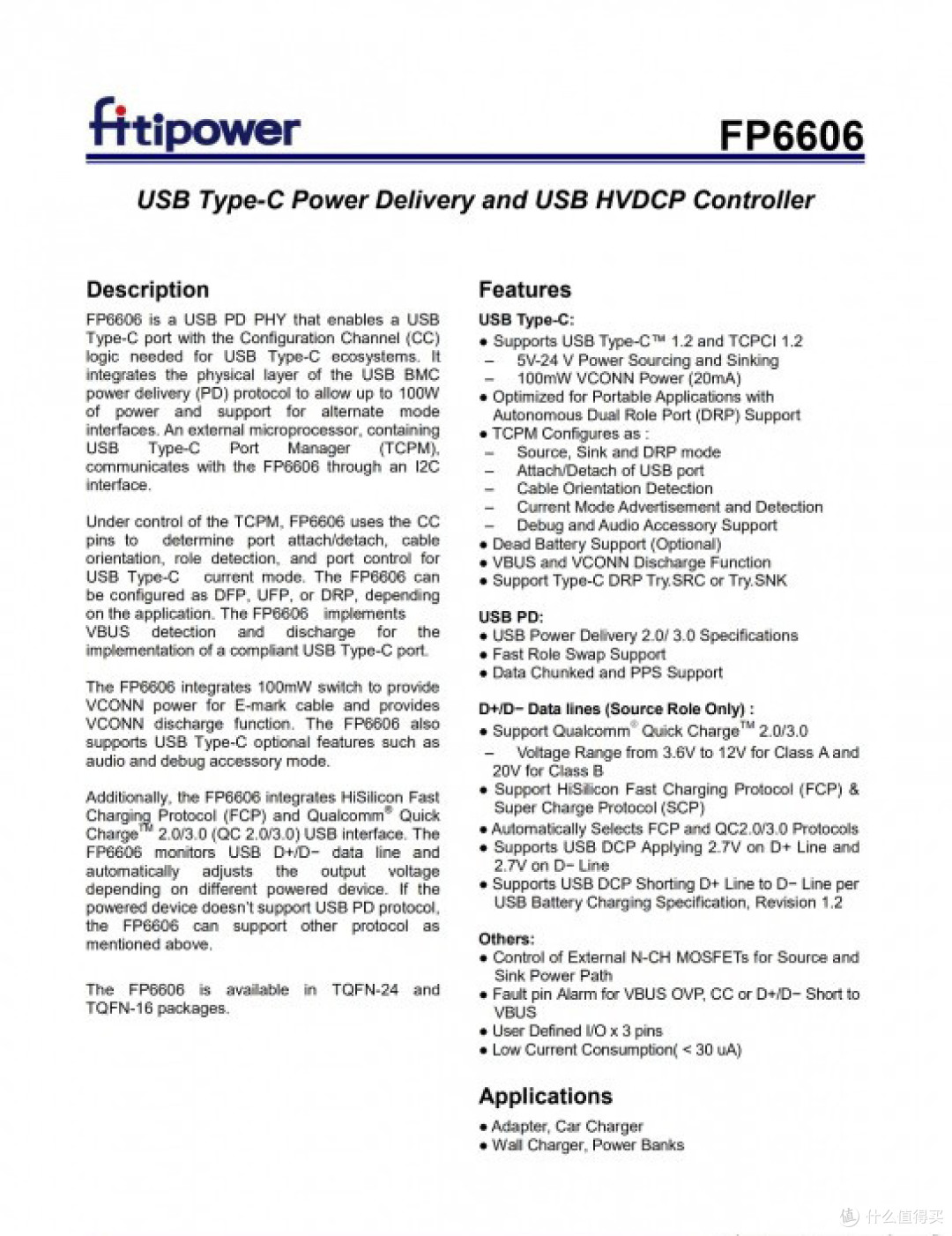

用于USB PD快充识别的协议芯片--天钰科技的FP6606,这是一颗高性能的USB PD3.0协议芯片,目前有TQFN-24和TQFN-16两种封装方式,除了支持USB PD3.0快充之外,天钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议,兼容性很强。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


目前FP6606已经通过了USB IF协会的PD3.0认证,TID号为302。可应用于USB PD快充充电器、USB PD快充车充等产品中。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


USB-C接口使用两颗锐骏半导体RU30L40M2 MOS管,防止倒灌。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


锂电保护芯片,丝印6DD 119。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

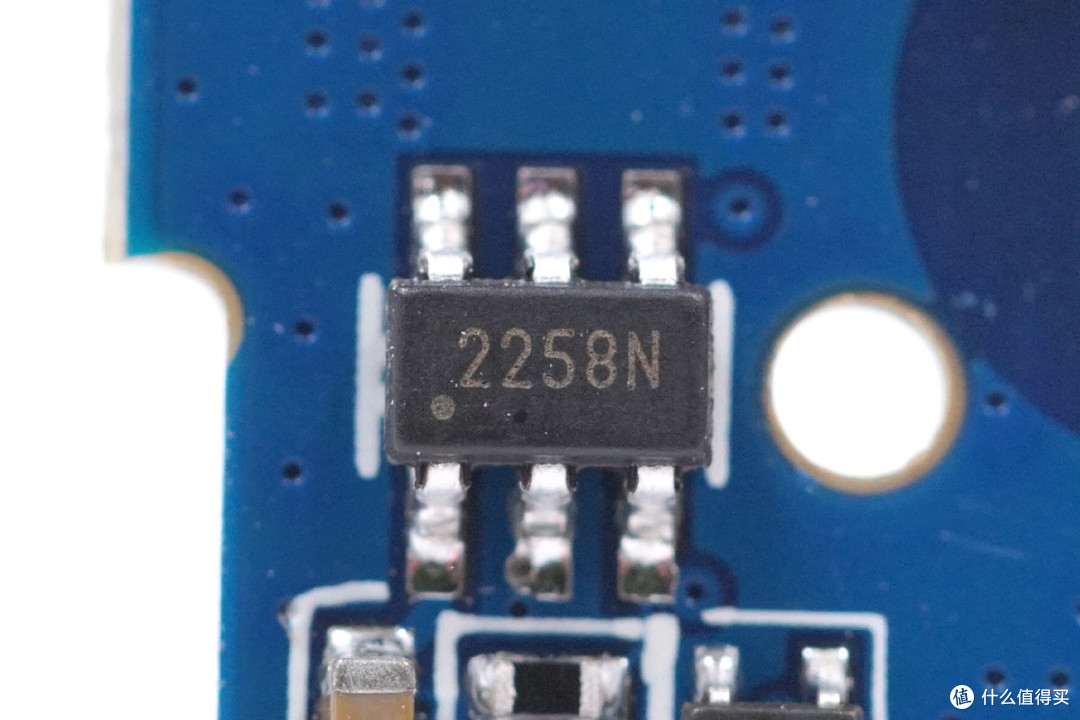

紫米定制芯片,丝印2258N。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh

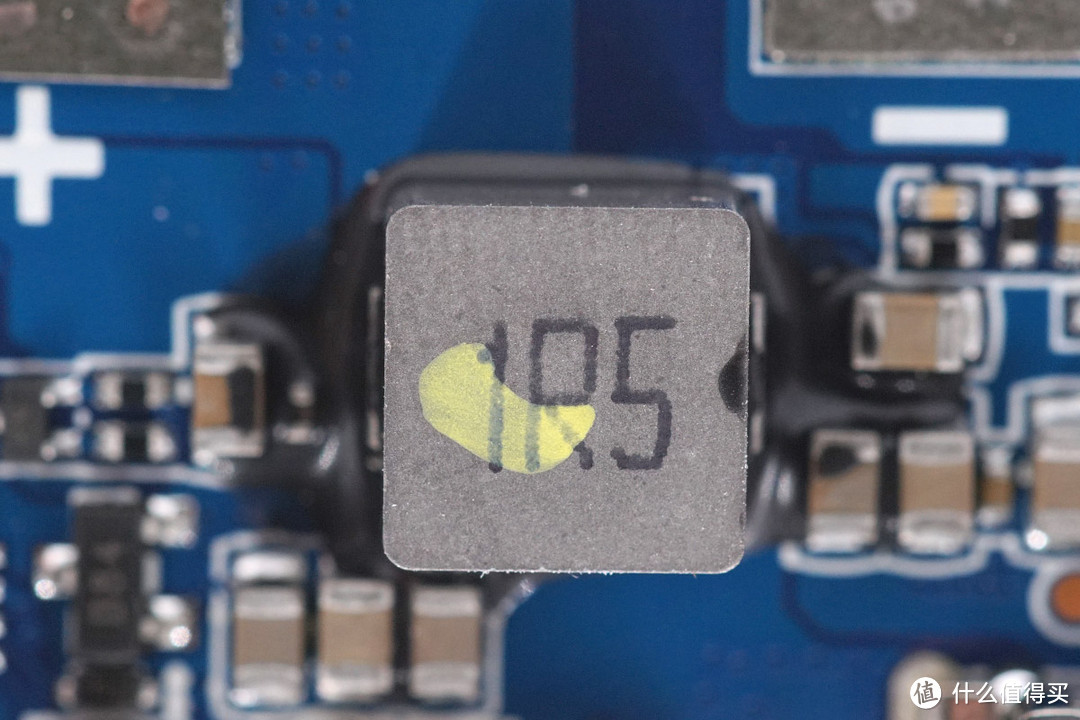

1R5贴片合金电感特写,用于USB-A口升压。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


2R2贴片合金电感特写,用于USB-C接口充放电,两路电感均打胶加固。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


Lightning接口旁边设有四颗LED电量指示灯。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


USB-C接口丝印DR20012字样。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


侧面接口特写,其中USB-C接口采用黑色胶芯,内置钢片。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


电源按键特写,贴片焊接。


拆解报告:紫米18W双向PD快充移动电源尊享版10000mAh


移动电源全部拆解完毕。

充电头网拆解总结

紫米这款10000mAh双向PD快充移动电源尊享版在外观方面基本延续了上一代产品的风格,正反面均为布艺处理,塑料中框呈采用喷涂工艺,呈银灰色,整体低调、有质感。接口方面则是配备了USB-A、USB-C、Lightning三种接口,并通过MFi认证保障性能。

充电头网拆解了解到,紫米这款移动电源的USB-C口输入输出采用紫米定制芯片搭配两颗Dialog的MOS管实现升降压,USB-A接口单独采用一颗矽力杰的同步升压芯片SY7215A实现5V输出,两路为独立设计,USB-A输出不受USB-C口充电影响,具备边充边放功能。此外,这款移动电源的Lightningh接口采用的一颗恩智浦的识别芯片,用于接口认证,这也是Lightning接口不支持PD快充输入的原因。不过总的来说,紫米这款10000mAh尊享版移动电源的用料和做工都非常扎实。
