联发科天玑9600 Pro发布：CPU全大核+2nm，能效提升更是明显

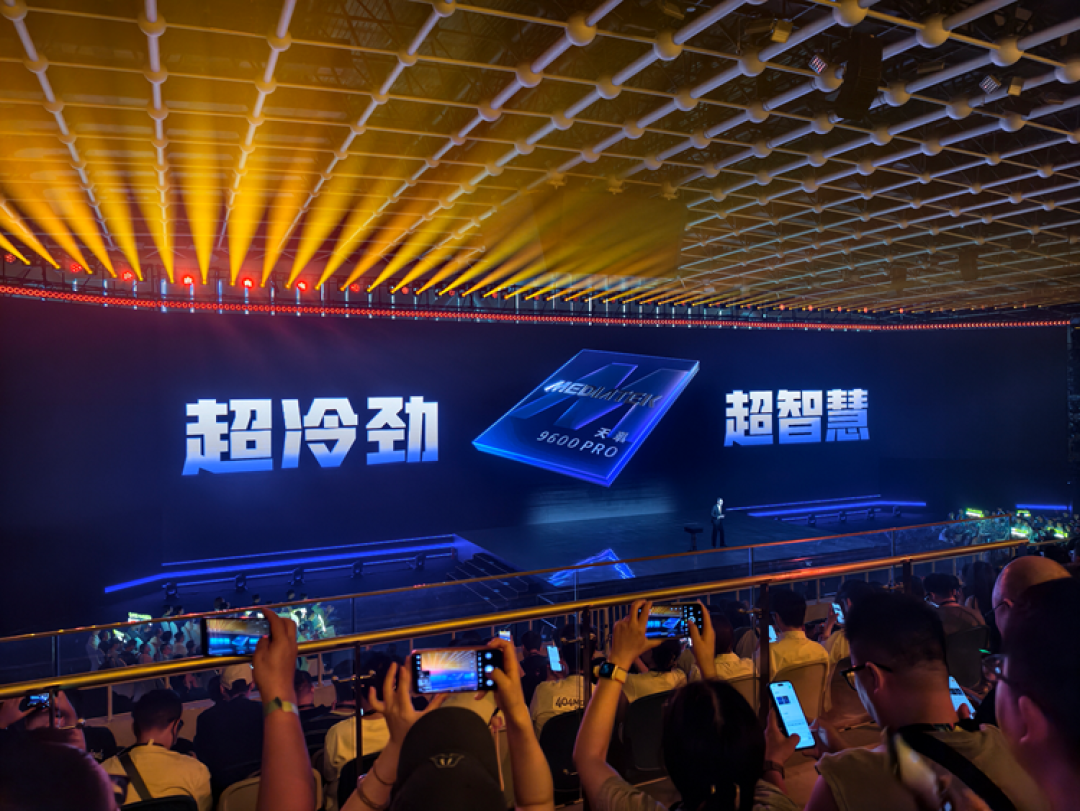

今天，联发科正式发布了今年的旗舰芯片，命名不是天玑9600，而是天玑9600 Pro。

作为联发科首款采用台积电2nm工艺，也是全球首批采用2nm工艺的的移动SoC，天玑9600 Pro集成了超过330亿颗晶体管，在CPU、GPU、NPU及AI能力均有新的提升。而vivo X500 Pro系列将全球首发搭载这颗芯片，定在9月21日发布。


CPU：2+3+3全大核，单核、多核全提升

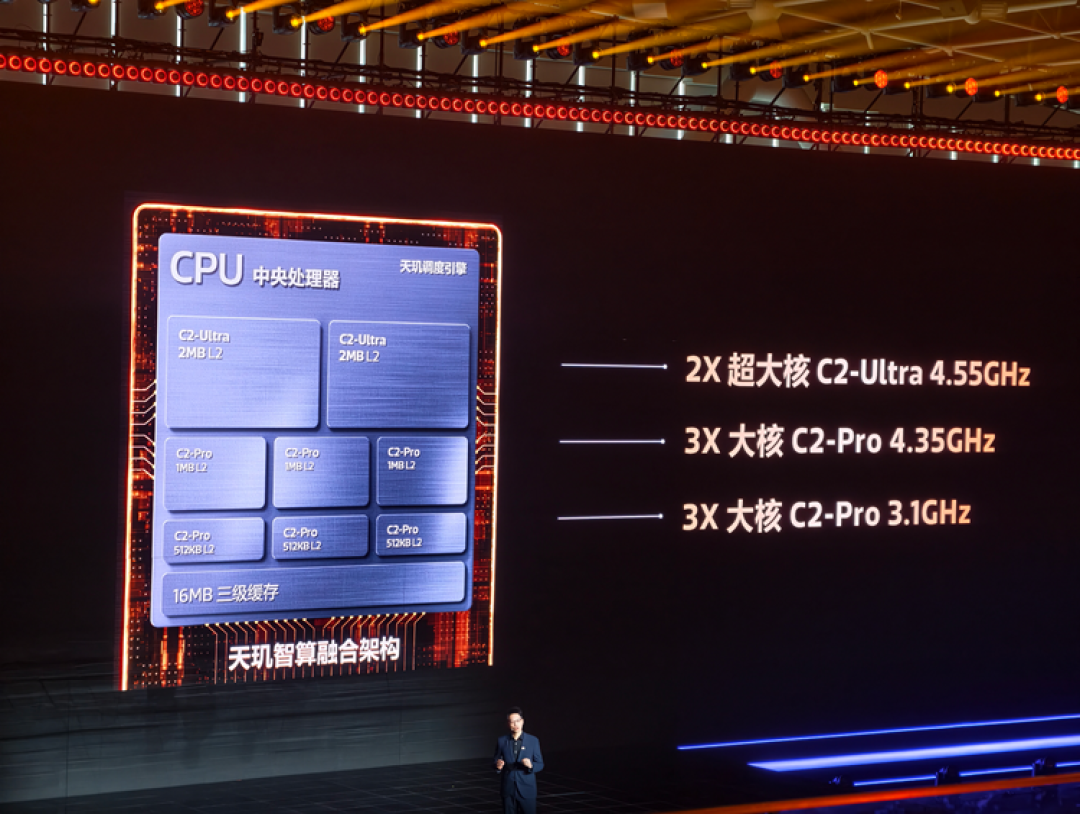

天玑9600 Pro的CPU部分采用第四代全大核架构，但是选择了2+3+3设计，其中包括2颗主频高达4.55GHz的C2-Ultra超大核，3颗4.35GHz的C2-Pro大核，以及3颗3.10GHz的C2-Pro大核。

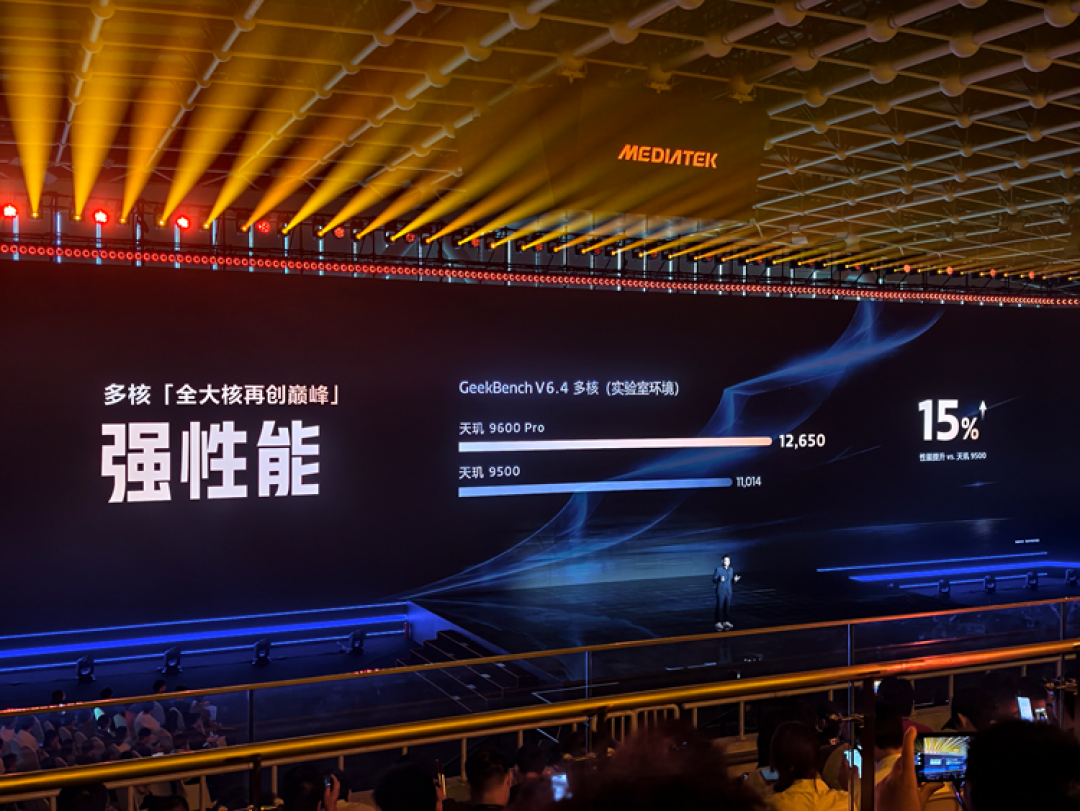

Geekbench 6.4测试中天玑9600 Pro单核成绩4276分、多核成绩12650分，相较前代分别提升17%和15%，性能的提升算是旗舰芯片更新迭代的正常水平。

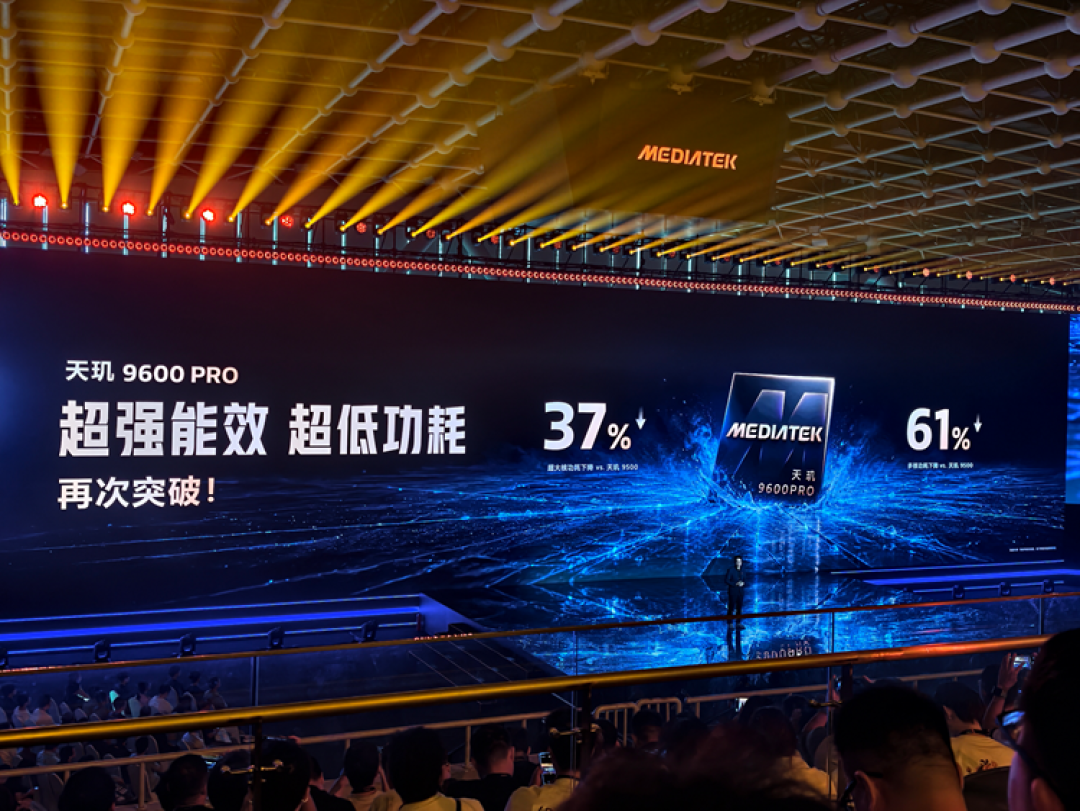

更值得关注的是能效表现，其中CPU的超大核功耗下降37%，多核峰值功耗下降61%。


GPU：峰值性能提升27%，游戏功耗下降

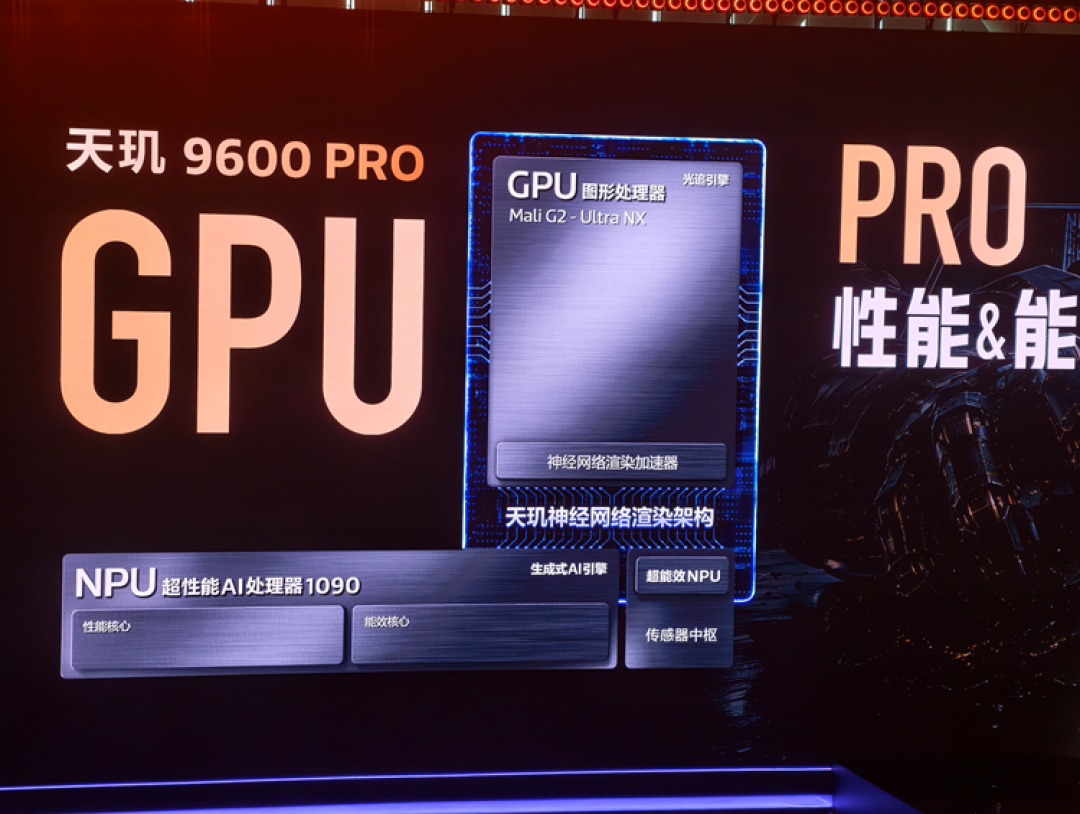

GPU方面，天玑9600 Pro这次用的是G2-Ultra NX。峰值性能比上一代高27%，峰值功耗降了24%，光追性能提升18%。3DMark Solar Bay Extreme光追跑分，从2570分到3029分，提升挺直观。

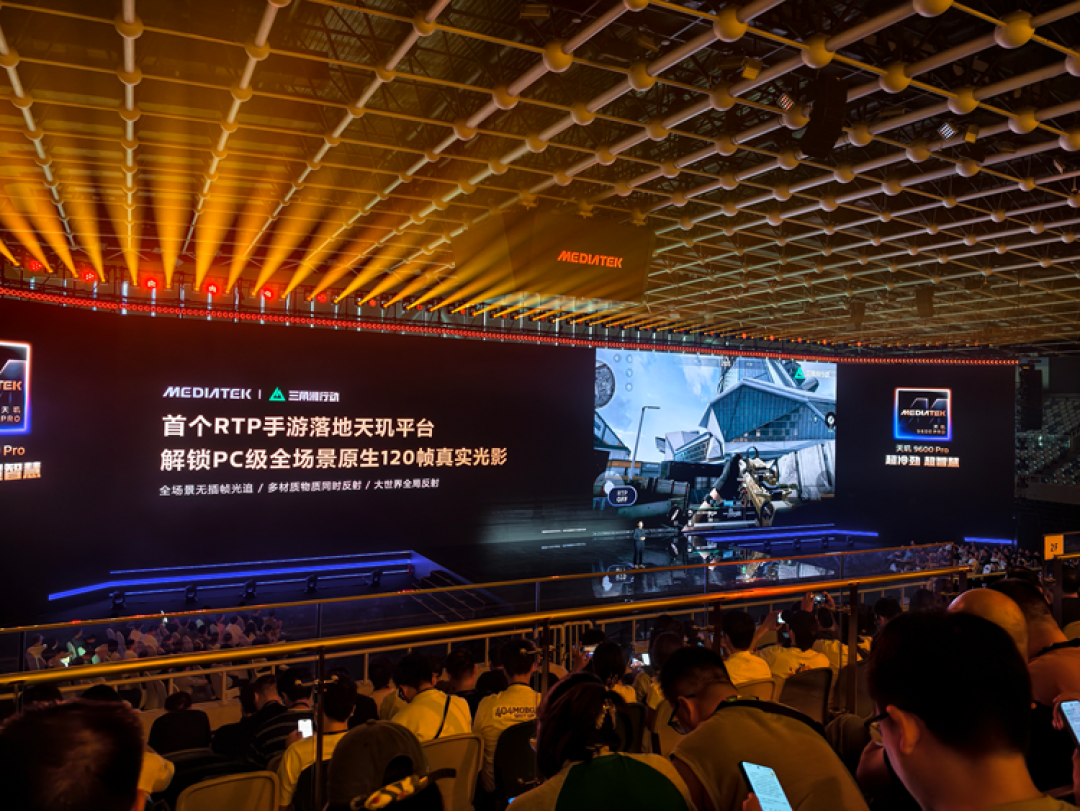

光线追踪能力这次再度升级，可以做到在《三角洲行动》全场景下做到真实的光影还原，并且实现120帧高帧率运行。现场展示的画面，在水面反射、金属质感和全局光照的效果，都比较接近真实世界。

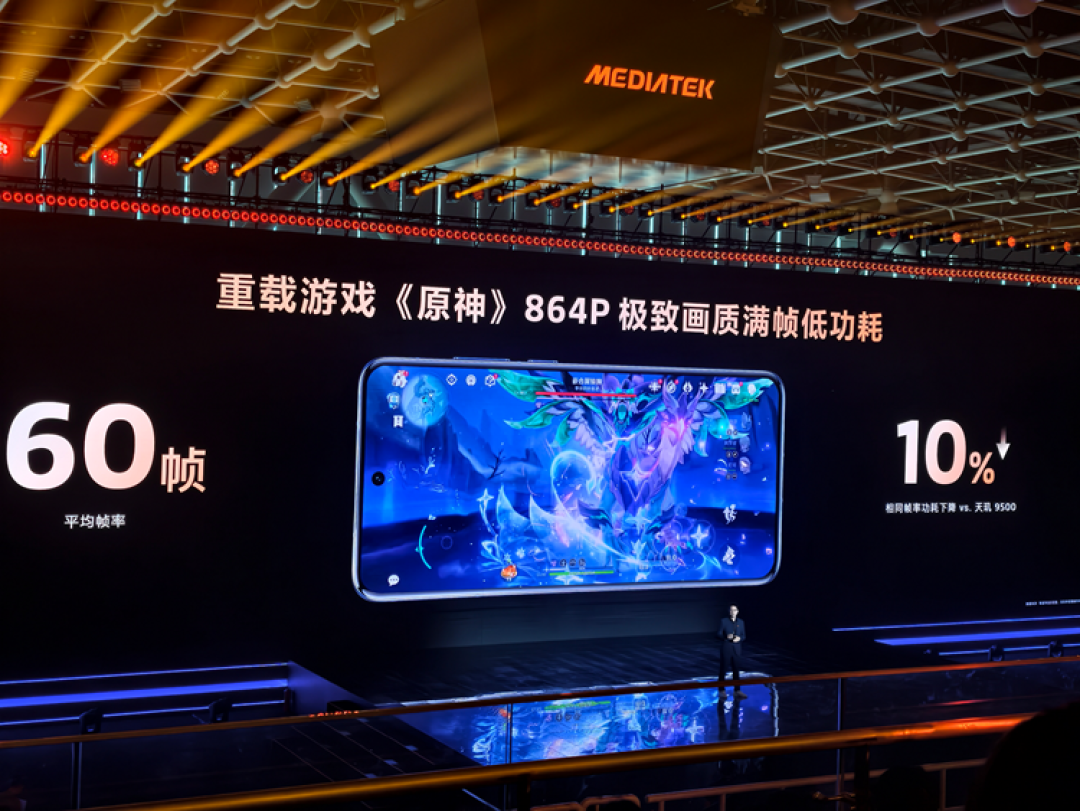

另外，《三角洲行动》做到185FPS的接近满帧运行，并且功耗反而比原生120帧模式低了22%；《原神》864P极致画质全程60帧，同帧率的功耗相比天玑9500下降10%。帧率更高、功耗更低。


NPU：双核架构，手机AI覆盖被动与主动

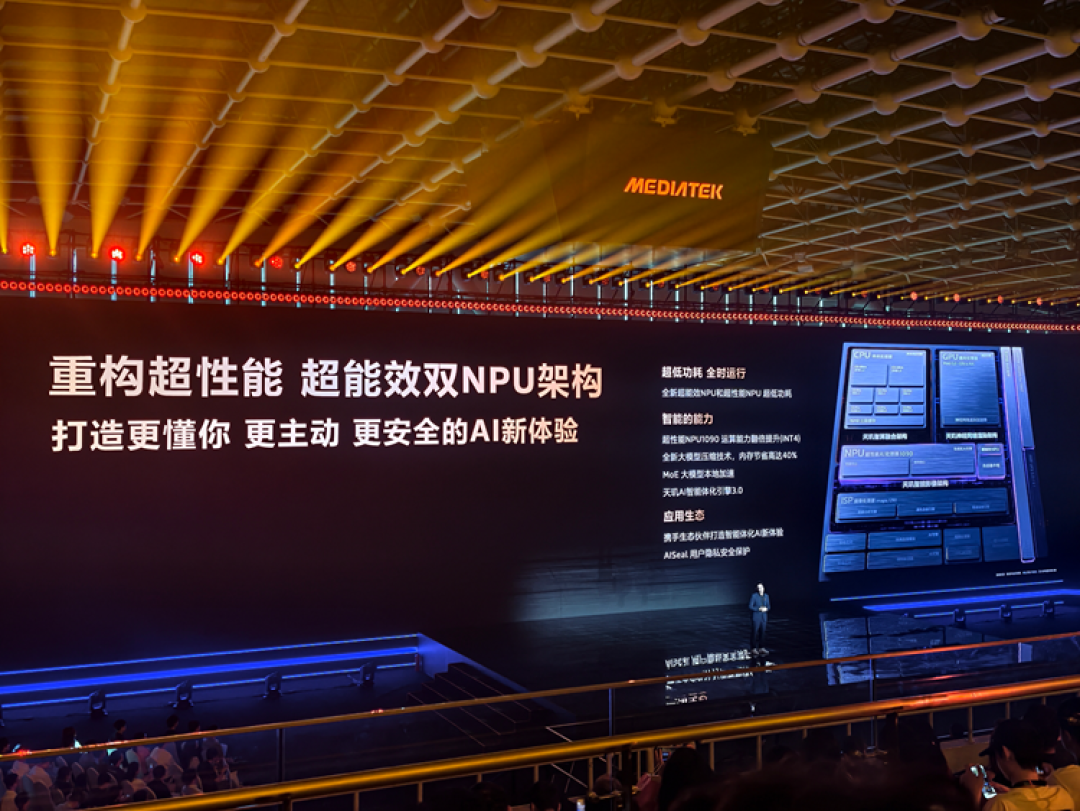

NPU是此次天玑9600 Pro升级幅度最大的模块之一。芯片采用双NPU设计，一颗“超性能NPU 1090”负责大模型端侧推理，预填充性能提升51%，每瓦生成词元数提升55%，ETHZ AI Benchmark v7拿下22631分位列榜首，支持端侧运行30B参数的MoE大模型。


另一颗“超能效NPU”功耗降低40%，专门负责AI常驻后台、环境感知和长时间低功耗运行。

两颗NPU分工的意义在于：手机上的AI可以“一直在线”了。 以前端侧AI是个“你喊它才动”的工具，问一句答一句，用完就关。现在超能效NPU让AI可以全天候感知环境、理解上下文，超性能NPU则在需要时随时接管复杂推理任务。

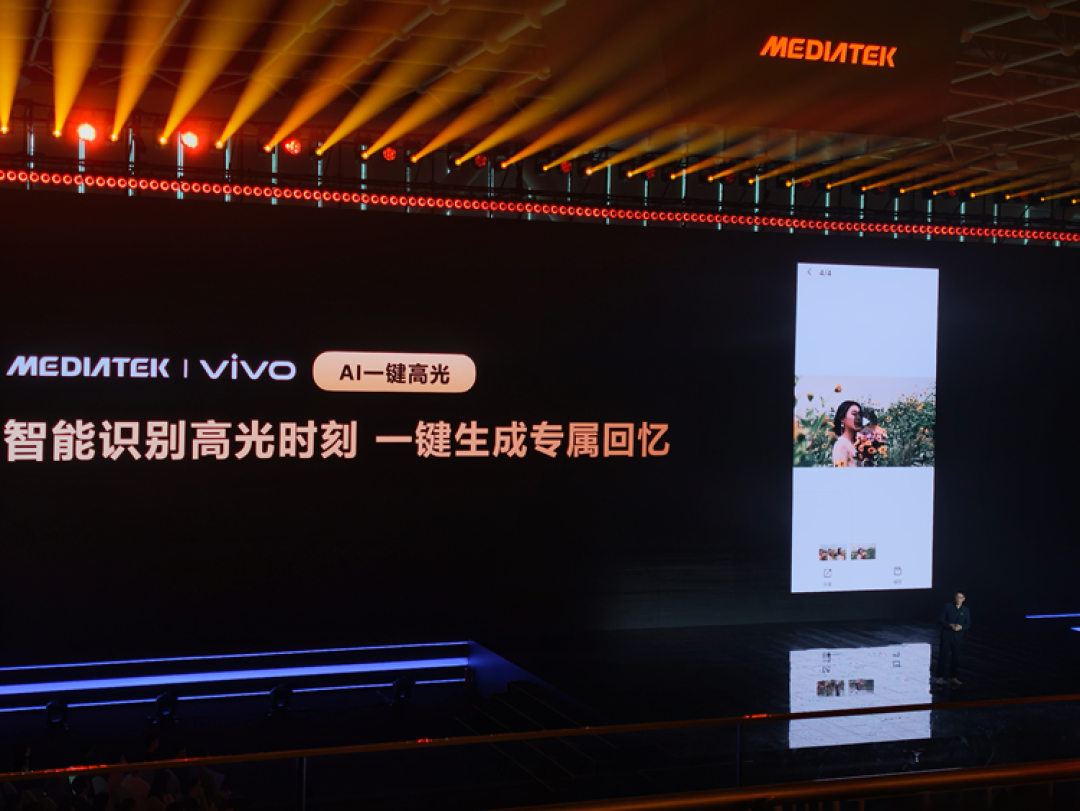

比如vivo X500系列首发“视频一键高光”，通过NPU端侧的多模态大模型，自动识别视频精彩片段，一键剪辑；OPPO手机拍照时的“灵感构图”则靠低功耗常驻AI实时识别拍摄场景、自动优化构图。


联发科这一次提出了“天玑智算融合架构”这一核心概念，将CPU与NPU深度协同，统一调度算力、电源和内存资源。

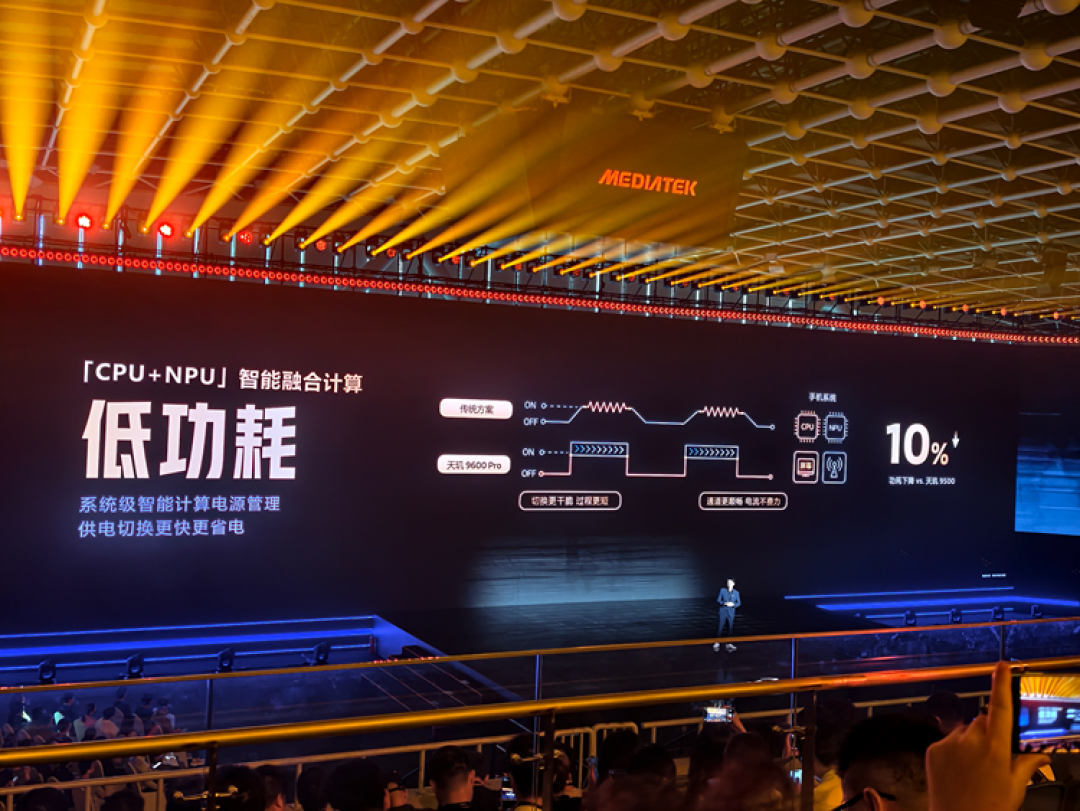

芯片升级的天玑调度引擎3.0能够预测端侧AI的算力需求，动态协调资源；系统级电源管理对全大核进行微秒级动态调度，CPU快开快关速度提升10倍，整机功耗节省10%。


在内存调度方面，超级内存调度技术通过AI和应用并发内存压缩调度，实现了25个应用加3B大语言模型全部保活，3B大模型的启动速度还能再提升27%


整体看下来，天玑9600 Pro这一代其实很清晰：2nm先进制程是底子，性能迭代是旗舰芯片的“规定动作”，但真正的胜负手，是功耗和AI。

CPU单核、多核分别提升17%和15%，属于旗舰换代该有的水准，不意外；真正值得关注的是，超大核功耗下降37%、多核峰值功耗节省61%、GPU峰值功耗下降24%，游戏高帧下功耗还能继续往下走。这说明天玑9600 Pro不是拿2nm单纯换跑分，而是将制程的优势投向了能效。


AI更是联发科这次重点押注的方向。双NPU分工明确：超性能NPU 1090负责端侧大模型推理，超能效NPU负责常驻感知和低功耗运行；再配合天玑智算融合架构，把CPU、NPU、电源、内存统一调度，端侧AI才有可能从“被动唤醒”变成“主动服务”。视频一键高光、灵感构图，只是这套能力落地的开始。
