追加修改(2020-06-13 07:33:45):
链接 视频是湾流G650的客舱管理系统,是基于windows的操作系统,会有人问既然是windows系统那就有系统死机的可能,是的,如果死机了那就断电重启,当然也有系统崩溃的可能,如果系统崩溃了那就需要重装系统了,所有的湾流飞机在出厂后都会有几张光盘,光盘里是所有的系统需要的软件,且每张光盘只能用于对应的飞机,如果装到其他飞机上就会导致系统崩溃。

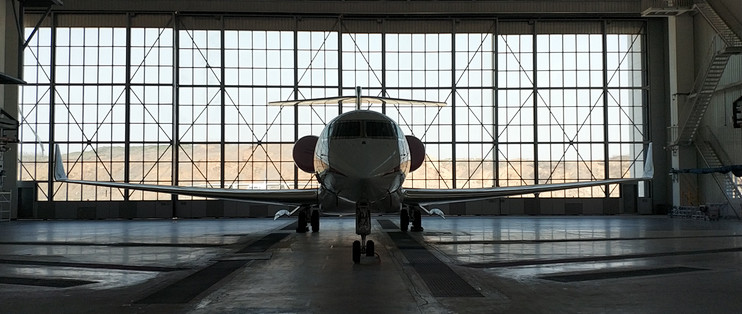

大家好,我又来了。感谢值友的关注,也感谢值友中的机务和飞行员和飞行爱好者的关注。本来想抽空写一篇关于巴航工业190飞机的电子系统的小文章,我是ME也即机械的,班门弄斧的想要写AV也即航电的文章。正好机库里的湾流G650ER由于长时间的停场,电瓶需要充电。这次就写写650充电的情况吧。湾流G650ER一共有六个电瓶,分别是左右两个主电瓶,位于尾舱,一个EBHA(electrical backup hydraulic actuator)电瓶,位于尾舱,一个UPS(uninterrupted power system)电瓶,位于REER(right electric equipment rack),一个forward emergency battery,位于LEER(left electric equipment rack),一个after emergency battery,位于BEER(baggage electric equipment rack),此次充电也是给所有的六个电瓶都充电,而不同的在于,两个主电瓶电源需要人工打开,当飞机整机通电后UPS,EBHA和两个应急电瓶都会自动充电。

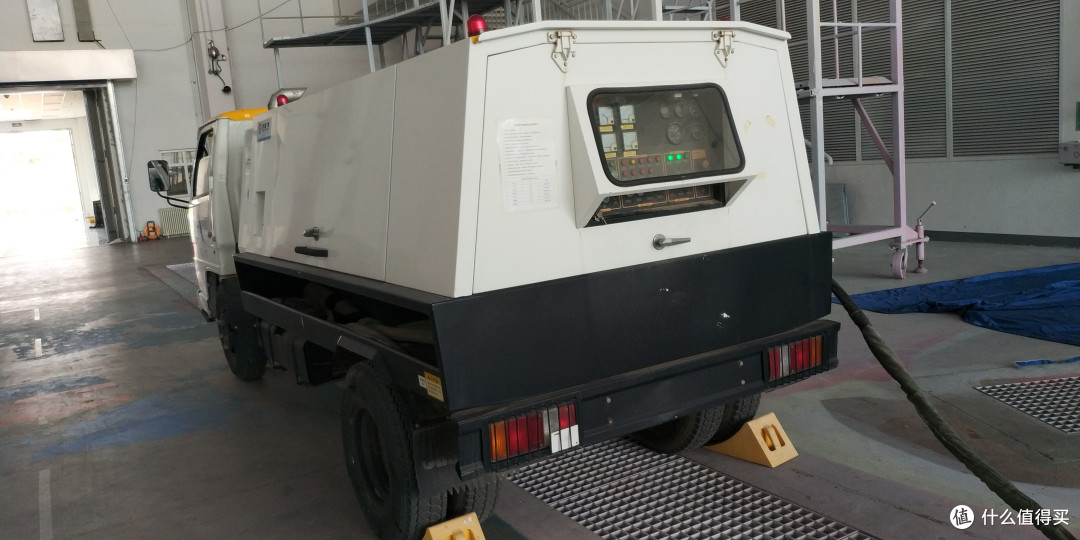

充电需要一个固定的地面电源或者电源车,由于飞机离固定的地面电源比较远,所以此次我们采用了电源车供电,飞机需要的是115V400HZ的交流电。

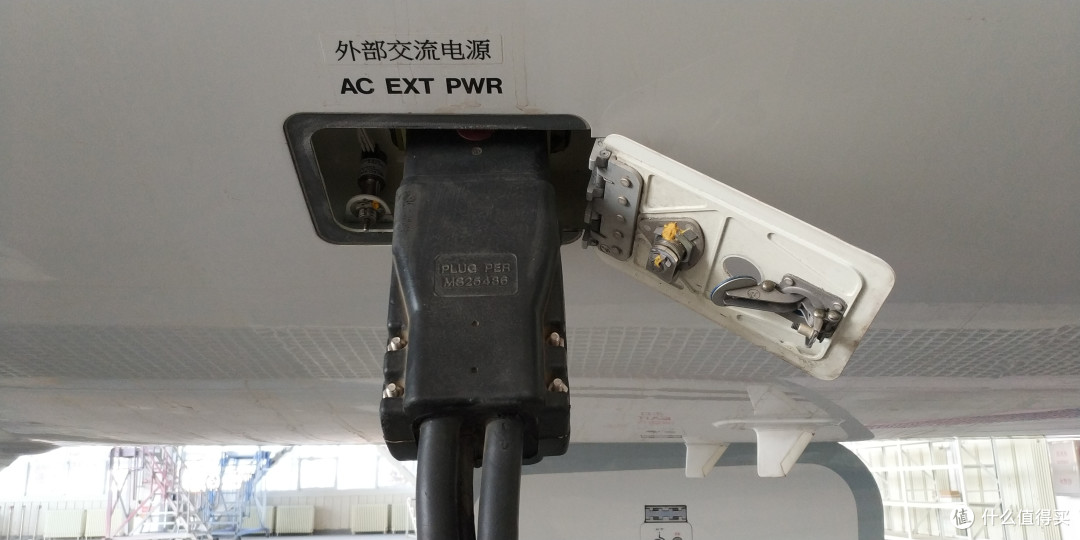

将地面电源接到飞机右侧的外部交流电接口
打开机身左侧的security panel,打开红色的保护盖,保护盖里的是右侧主电瓶的开关,这个是用来给auxiliary pump供电开关客舱门的。这里还有内话接口,楼梯灯开关,地面勤务灯开关,飞机断电后FCS/IRU还在接通UPS电瓶的警告灯等设置
此视频是客舱门收起的视频,打开也是同样的操作
现在,进入驾驶舱,地面电源车也接通了,现在就是按下上图的MAIN BATTERIES的两个按钮,接通主电瓶,4个显示器的1和4会亮起
使用机长侧的CCD(cursor control device)选择1,就是选择了第一个显示器,通过小鼠标一样的旋钮,选择DC直流电
看看电瓶的电压,左右主电瓶图片显示的是已经在充电的状态,所以是28V
按下EXT PWR,此时显示会由avail变成ON,说明外部电源车已经给整架飞机通电了,此时4个显示器都会亮起,其他的用电设备也会接通。
现在我们来接通厨房和客舱电源,通过MCDU(multifunction control display unit)选择粉色的SSPC SEC
进入的界面如上,选择CABIN
选择ALL ON后就是如上的界面了,也即接通了客舱厨房的电源。但是此时客舱灯光依旧没有亮。要知道现在很多的飞机是有操作系统的,就如同我们的电脑,我们只是把电脑的插头插到插座了,电脑的那个电源键我们还没有按下
现在我们按下头顶版的MASTER中的CABIN/GALLEY,就如同我们按下了电脑上的电源键了,客舱系统就开始启动了,旁边的60HZ是接通飞机客舱的插座电源,可以给手机电脑等移动设备充电,和家里的插座是一样的。
客舱系统启动界面如下,湾流飞机的客舱系统称为GCMS(gulfstream cabin management system),GCMS是基于windos的操作系统

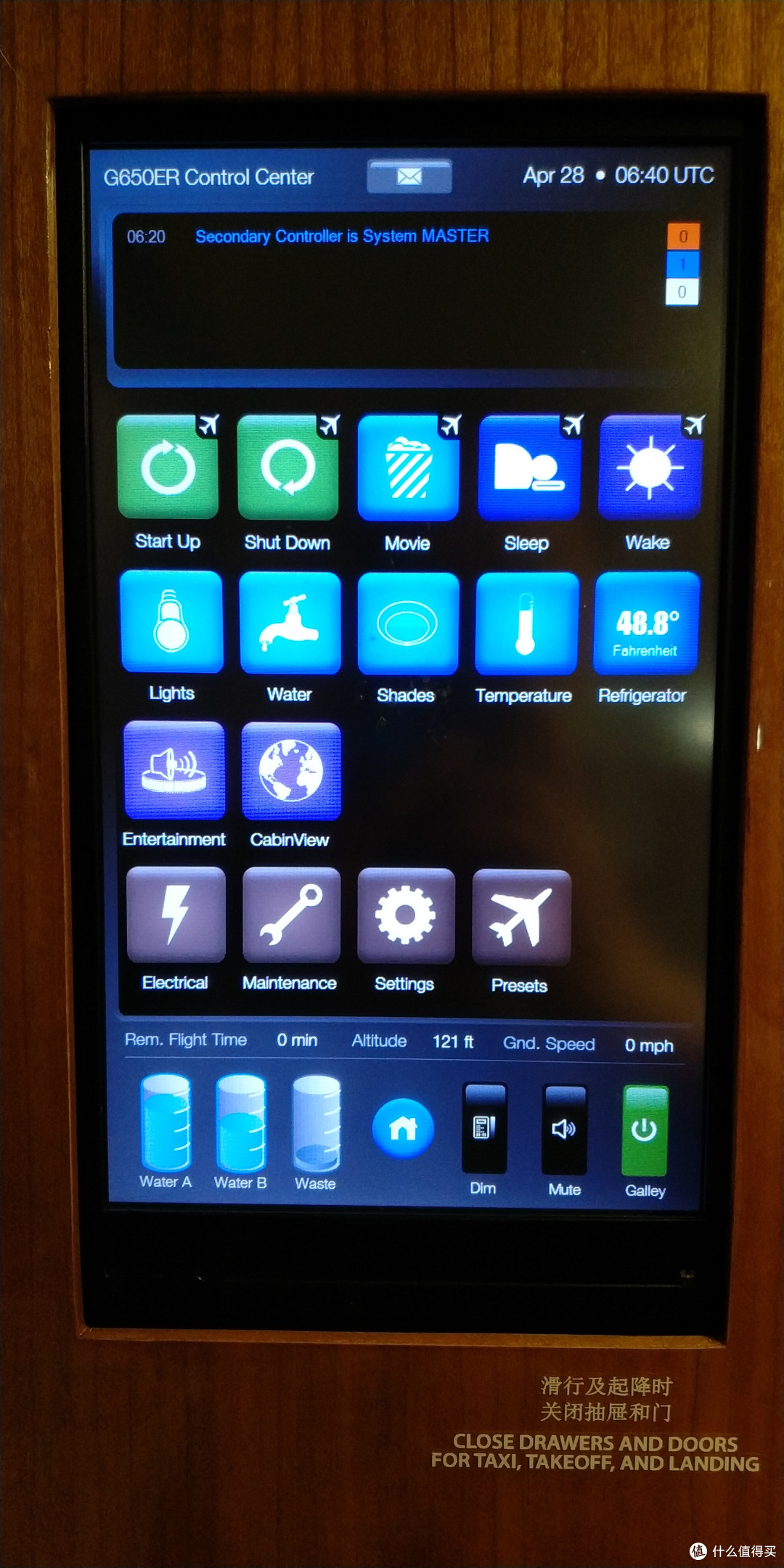

启动完成后的界面,客舱的各种控制都可以通过这个面板进行操作,湾流G650飞机的客舱也可以通过飞机自带的iPhone或者ipad进行操作,包括调节灯光,空调,遮阳板,视频等等的很多功能。此时整机通电,客舱通电。现在我们需要做的就是默默的等待一到两个小时,给电瓶充满电。电瓶上面写的额定电压是24V,由于浮充和电瓶的损耗等外界因素,所以充满电的状态就是电压28V左右的样子。也即如下两张图片所示

充满电后将整机断电,关闭头顶版的主电瓶的电源
由于飞机还要继续停在机库里,为了防止电瓶放电,需要将相应的跳开关拔出且断开电瓶的供电。
头顶版的MAU 1B机长和副驾的两个跳开关

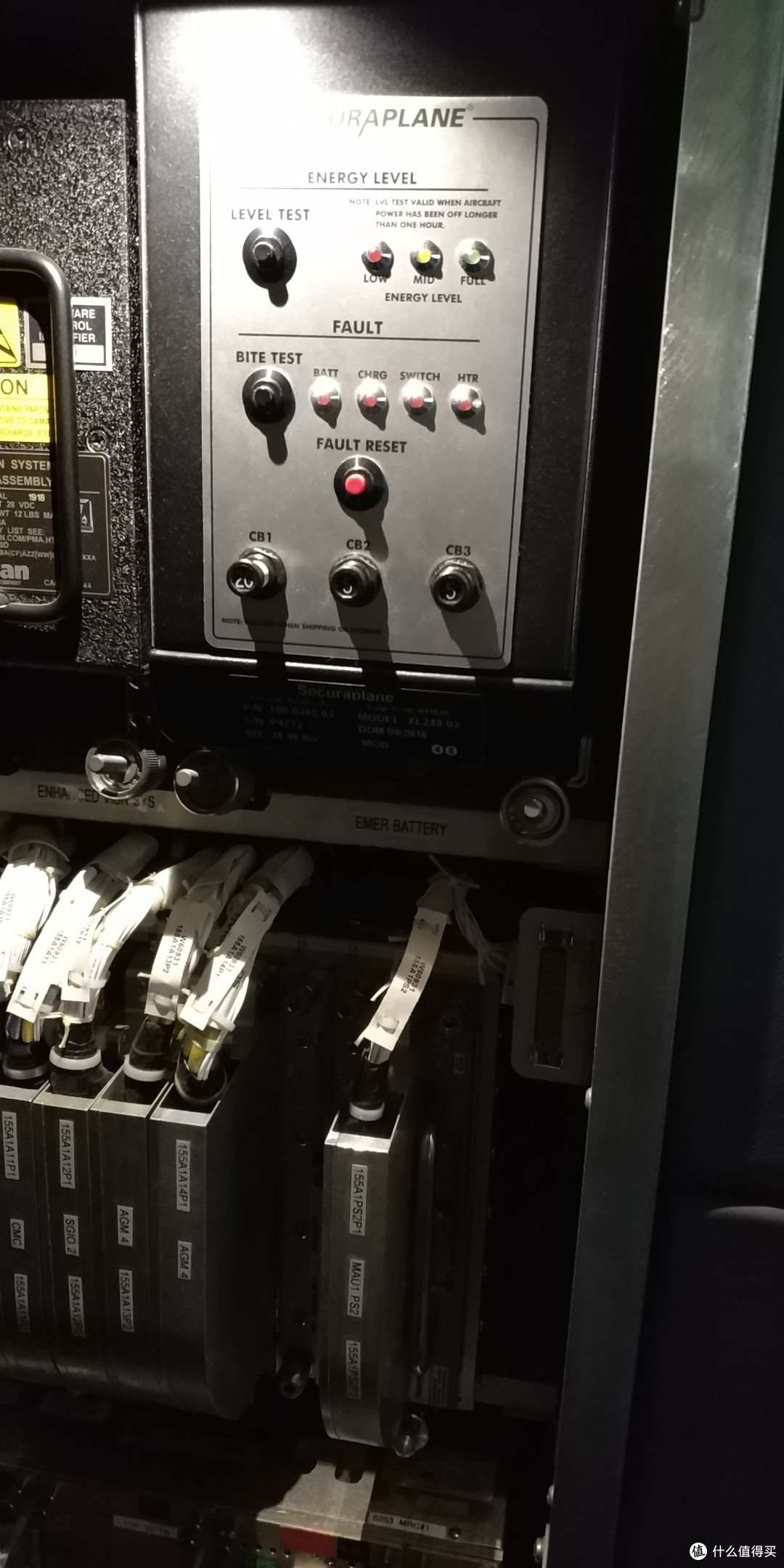

前应急电瓶的CB1跳开关拔出

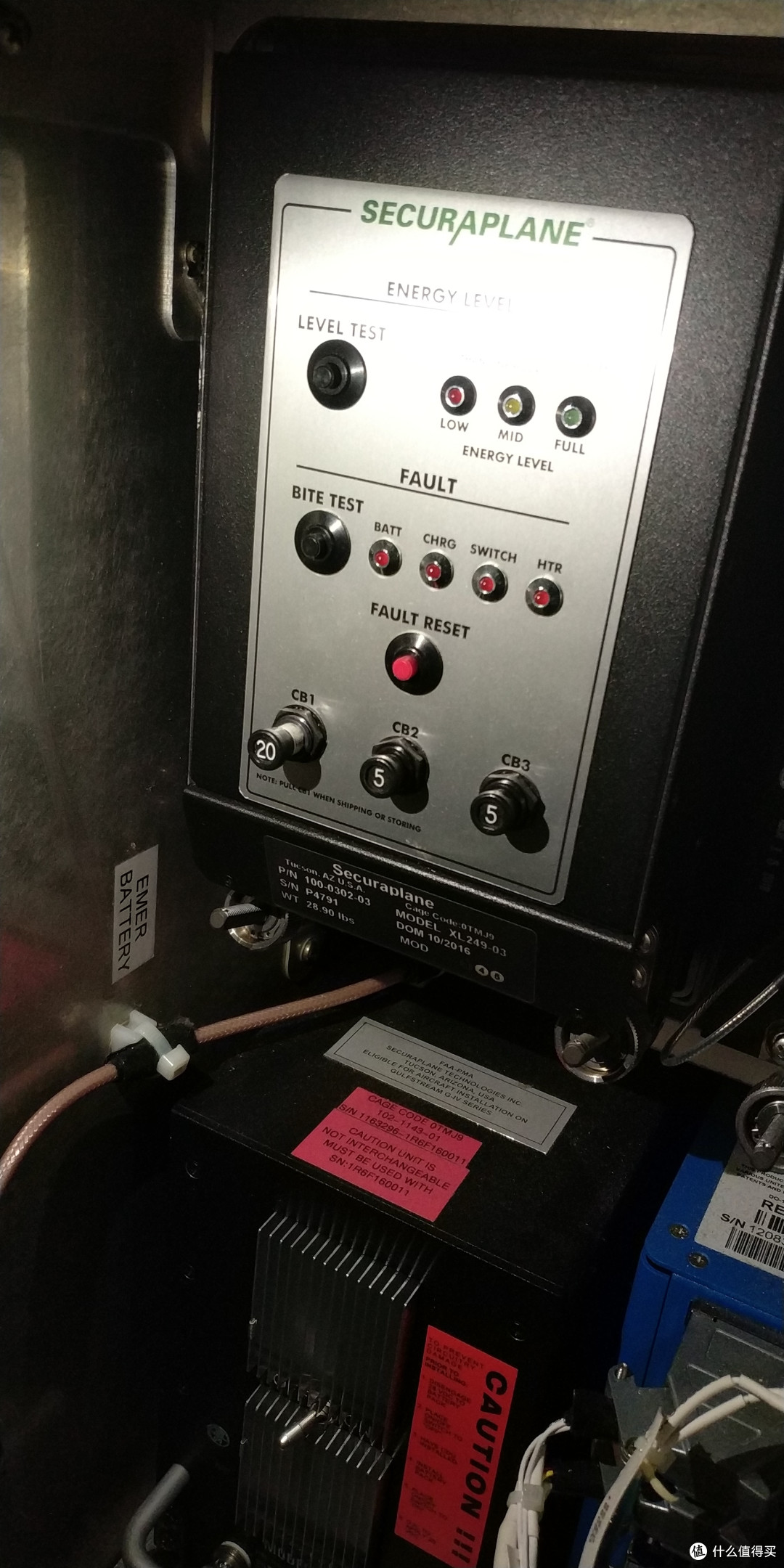

后应急电瓶的CB1跳开关拔出
UPS电瓶的CB1跳开关拔出


最后将尾舱中的两个主电瓶和一个EBHA的电瓶接头断开。此时所有的工作就结束了,如果有不足之处请大家指点。谢谢大家的观赏,最后来一张直升机镇楼
