拆解报告:UIBI柚比迷你折脚20W PD快速充电器

2021-05-13 12:44:06 0点赞 2收藏 0评论

懂品位 更奢潮 !

UIBI柚比是一家生活美学3C数码配件潮牌,致力于打造简质轻奢的高品质精品。运用极简美学与奢华质感相融合设计,传递生活品位与温暖。针对个性新世代消费群体、精神层面心理需求、审美要求、构建思想价值的共情链接。此前的柚比18W迷你充、30W小冰山氮化镓快充、意面硅胶苹果快充线等产品便是公司核心理念的充分展示,不禁让人想到原来充电器也可以做到如此好看!

面对iPhone 12不再标配充电器所带来的新浪潮,UIBI柚比推出全新的20W迷你充电器,外观ID以及配色上与Mini 18W PD快充相同,可以满足iPhone 12全速充电需求。而且这次UIBI选择和老牌台系电源生产大厂立德电子合作生产,可预见有立德电子的加持,其产品品质及生产工艺的可靠性将得到强有力的保障。

充电头网此前已对UIBI这款20W快充做了一个详细的评测,其性能参数及温度控制很优异,详情请点击蓝色字体进行查阅。下面就对这款产品进行详细拆解,看看内部用料做工如何。

一、柚比迷你20W快充外观

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

UIBI柚比这款充电器的包装盒采用橱窗风格设计,和近期推出的精瓷黄金版迷你车充包装盒风格一致。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

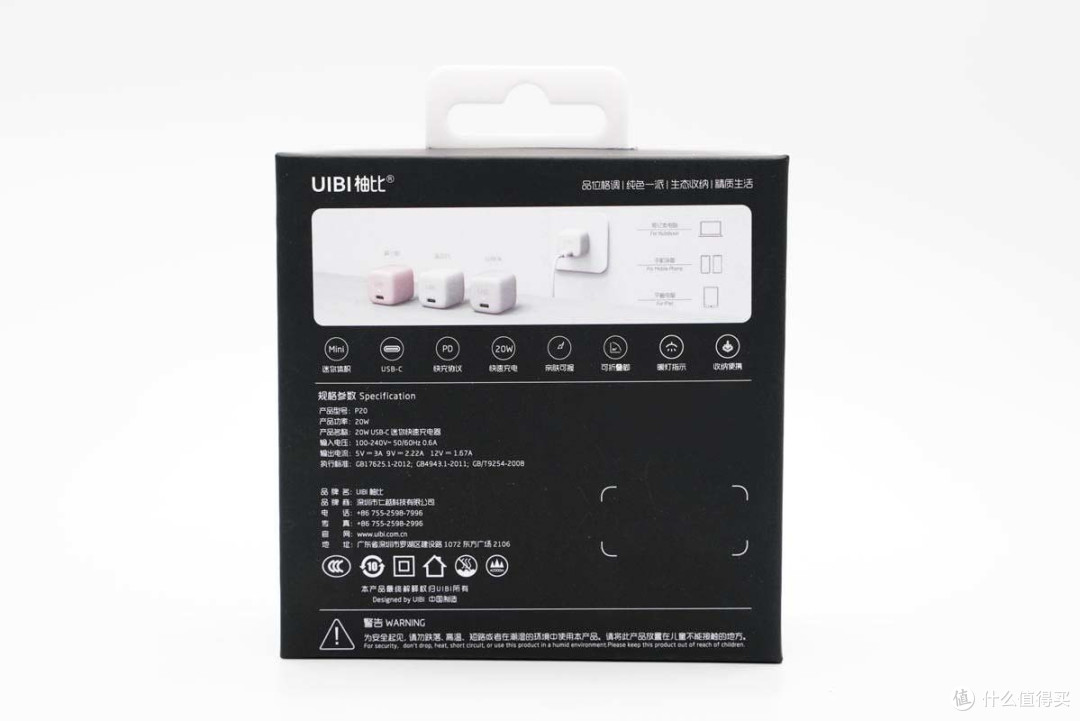

包装盒背面是产品款式和场景图,以及八大特性标识和参数。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

包装内含充电器和使用说明书。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

莫兰粉、温莎白、山脉灰是UIBI柚比为旗下产品推出的主打三配色,UIBI柚比20W迷你充也是采用的这三种配色。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

充电器采用小方块造型设计,机身壳表面哑光,边角过渡圆润,上手体验感好,同时整体颜值也非常高。这也是市场上极少的实物比渲染图更漂亮的产品,拿在手里真的是让小编爱不释手,说它是20W功率段的颜值担当一点也不为过。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

输入端外壳上标注有充电器参数

产品型号:P20

产品功率:20W

输入电压:100-240V 50/60Hz 0.6A

输出:5V3A、9V2.22A、12V1.67A

品牌商:UIBI柚比

制造商:立德电子股份有限公司

监制:深圳市仁越科技有限公司

产品已经通过了CCC认证和VI级能效认证。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

此外采用的是可折叠国标插脚,整体十分小巧便携。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

顶面印有UIBI品牌,并配有LED指示灯和USB-C接口。C口黑色胶芯不露铜,并配有金属环进行装饰,让充电器更加精致。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

使用游标卡尺实测充电器机身高度为32.28mm。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

宽度为32.05mm。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

厚度为33.47mm。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

和苹果20W充电器直观对比,无论是颜值还是体积,都更有优势。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

拿在手上的直观感受,小巧精致,颜色非常Nice,让人爱不释手。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

充电器净重约为41g。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

接通电源,LED指示灯亮冷白光。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议,显示支持Apple 2.4A、Samsung 5V2A和DCP协议,以及QC2.0/3.0、AFC、FCP和PD3.0快充协议。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

此外PDO报文显示C口还具备5V3A、9V2.22A和12V1.67A三组固定电压档位。

二、柚比迷你20W快充拆解

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

机身壳采用超声波焊接封装,拆开取出PCBA模块。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

模块顶部以及侧面贴有导热垫。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

夹层间的空隙填充硅胶进行加固,保证内部稳定性,电容套有塑料壳进行绝缘保护。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

使用游标卡尺测得模块高度为28.7mm。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

宽度为25.23mm。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

厚度为24.34mm。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

充电器采用三块小板组合焊接设计,U型结构,夹层间放置元器件,最大化利用内部空间。

通过观察发现UIBI柚比这款迷你20W快充充电器采用开关电源宽范围输出,由协议芯片控制,通过光耦反馈输出电压的设计架构。下面就由输入端开始为大家一一介绍这款产品的用料。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

输入端小板背面设有保险丝、整流桥和主控芯片。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

贴片保险丝额定电流2A。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

共模电感特写,双线绕制,用于滤除EMI干扰。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

RABS20M整流桥特写。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

侧面可以看到滤波电容和色环电感,高低压电容均作了绝缘处理,输入端采用金属片接触通电。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

色环电感特写。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

其中一颗高压滤波电解电容采用永铭KCX系列,这是永铭2019年推出的快充电源专用产品,其工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

规格为400V 18μF。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

另一颗电解电容来自绿宝石,规格为400V 22μF。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

模块另一侧是变压器

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

输出端一览,可以看到主控芯片供电电容,右侧连接板上设有光耦和贴片Y电容,LED指示灯外围泡棉防止漏光。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

主控芯片供电电容也是来自永铭。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

规格为50V 4.7μF。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

主控芯片采用美思半导体SmartTOP系列,型号MX6911,这是一款高性能开关电源控制器,专为高度集成的快充适配器设计,为高效率,低待机功耗而优化。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

MX6911内置超级硅功率开关器件和数模电源控制单元及Smart-Feedback模块,该IC引脚设计为了保证高低压引脚的绝缘距离,采用了高低压引脚分离设计,把中间两个引脚空起来增加隔离距离,提高安全性。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

变压器特写。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

EL 357N光耦,用于初级次级通信,反馈调节输出电压。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

特锐祥贴片Y电容资料信息。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

LED指示灯特写。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

将模块拆分开。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

输出端小板上仅有固态电容、次级芯片以及保护MOS管等少数器件,美思半导体的方案外围一如既往的精简,让迷你的小PCB板生产起来依然简单。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

输出端小板背面一览,没有设元器件,板子露铜加锡和过孔处理,增强散热。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

美思半导体MX5480是业界首颗集成同步整流控制器、同步整流MOS管、多协议处理三大功能的次级芯片。MX5480支持USB PD快充A+C解决方案,支持QC、PD和其它多个私有快充协议。该芯片将次级一切必要的功能All in one,用外部最少的Pin脚完成极复杂的功能。

美思半导体MX6911+MX5480快充方案集成度高,有效精简外围电路,对产品的快速量产起到很大的帮助,同时支持SOP和QFN封装,可根据产品空间灵活选用。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

美思半导体MX5480规格资料。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

输出滤波固态电容来自绿宝石,规格为16V 680μF。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

输出保护管特写,丝印8205B。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

USB-C母座特写,过孔焊接。

拆解报告:UIBI柚比迷你折脚20W PD快速充电器

全部拆解完毕,来张全家福。

充电头网拆解总结

小而精一直是UIBI柚比旗下快充产品的代名词,在这款迷你20W快充上也不例外。充电器小冰块造型与磨砂质感外壳结合,小巧同时上手体验感也很好。产品有莫兰粉、温莎白、山脉灰三种配色,每种颜色都恰到好处,它更是市场上为数不多实物比渲染图更好看的产品,拿在手上让人爱不释手,说UIBI这款产品为20W功率段的快充颜值担当一点也不为过。性能方面,支持QC、AFC、FCP、PD3.0快充协议,具备5V3A、9V2.22A和12V1.67A电压档位,满足iPhone手机快充需求,拒绝华而不实。

充电头网通过拆解了解到,充电器外观虽然和自家的18W快充一样,但此次升级20W采用了美思半导体MX6911+MX5480全新高集成超级硅快充方案,延续美思半导体一贯的简洁外围,在大大节省系统成本的同时让狭小的PCB空间显得更加宽敞,让迷你型的堆叠设计更加易于生产,同时通过另一篇针对此产品的评测文章可以看出,其满足超强的兼容性的同时温升方面表现也非常优秀。此外采用了永铭和绿宝石小体积电容进行滤波。PCBA模块打胶加固,电容做了绝缘处理,PCB板露铜加锡以及过孔增强散热,产品整体用料扎实,做工讲究。
