搭建NAS存储、私人云盘、家庭影院、学习外语。
前言:随着科技的进步,生活方式较过去有了很大的改变、各种新奇有趣的玩意出现,感受科技带来的便利。
一、日常中遇到的问题
1、手机:手机存放照片、视频、安装应用过多,造成内存空间紧张,卡顿。
2、笔记:文档、密码本、资料、教程等内容分散,不能随时方便查看。
3、办公:笔记本电脑办公存放资料多,万一硬盘坏损失将会非常惨重。
4、生活:历年来记录的照片、视频非常大,需要专门的地方存放。
5、影音:看电影、电视剧,门户站广告多,有时候还要开VIP。
6、网络:家庭上网各种垃圾广告弹窗、DNS污染、无法看奈飞、youtube。
二、解决方案
1、一部分问题可以通过第三方提供的服务来解决,如各种网盘、QQ空间、在线云笔记本,但它们的共性是不安全,你的隐私可以被他们在后台随时查看,特别是记录各种网站登录的账号密码这些信息敏感信息,那是绝对不能交给第三方。
2、基于这些问题,考虑组建私人NAS存储系统。
三、组建思路
NAS存储系统需要满足以下需求
1、图片、视频不在存放在手机内,通过网络在线查看,且界面要美观,新拍摄的需要能够自动同步保存到存储中。
2、私人云笔记,多终端可以随时随地查看。
3、办公时创建、修改的文件需要有自动备份,比对重复、按需备份,为防止误删除,至少记录3个历史版本功能。
4、在外面想看家里下载的蓝光电影,需要多种方式观看,手机APP、网页等。
5、总所周知的原因,一部分世界网站是被国内屏蔽了,普通方式是无法打开的,这时需要有出国软件。
四、组建步骤
1、最终组网拓扑图
2、拓扑图说明
2.1 公网出口:电信300M光纤,手机套餐内带的。光猫千兆电口接到路由器WAN。
2.2 主路由:小米AX3600,负责拨号上网,为移动终端提供WIFI6,开启DHCP为内网终端分配IP。
说明:硬路由性能强、小包转发有专用芯片,吊锤X86、断电后来电启动快、家里不需要出国终端默认网关都是它,稳定就是一切。
2.3 交换机:华三的8口千兆交换机、现在2.5G很多,但是我没有这个需求,千兆够用。
2.4 NAS存储:这是家里的核心设备,一切服务的提供者。组成如下:
物理机:华南B85-ITX+I3 4170T+16G DDR3 都是利旧设备,主板是双网口,为什么不做NAS、软路由、服务一体的ALL IN ONE,后面说。
硬盘:4快硬盘,其中2块做RAID 1,存放办公文件、历史照片、视频等重要数据。另外2块普通单盘模式存放4K原盘电影。
机箱:早期买的蜗牛星际矿渣,现在里面全部淘汰,只保留机箱。
系统:黑群晖 DS918+ 版本是DSM 6.2.3-25426 Update 3,刷918主要是有集显驱动,为后面的影音系统显卡硬件解码用。
应用:云笔记、ikuai、OpenWRT、云盘、文件同步、照片管理、nginx反代等等。
2.5 无线终端:很普通的手机、笔记本这类,连主路由发射出来的WIFI6信号。
2.6 小米盒子4:几年前买的电视盒子、能够解码4K H265,原厂自带的系统垃圾广告一大堆,重新刷了海外版的Android tv系统,干净自带google框架。
2.7 台式机:很普通的组装机,AMD 3600+华硕B450M重炮手。
3、遇到的问题
组网结构历经修改,最终定为这种方式,主要是其他组网有各种各种的问题。如
3.1 ALL IN ONE:NAS+软路由+服务一体化,这种方式如果对黑群晖本体做修改,容易导致整个网络中断,经常来自父母的灵魂拷问,怎么又断网了。遂放弃,可惜了主板的双网口。
3.2 主路由拨号、旁路由做DHCP。也是同样的问题,黑群晖断电或者重启或者OpenWRT卡死时,终端拿不到地址,黑群晖重启速度不如硬路由,等待时间长。
3.3 需要出国的只有我自己、电视盒子,家里其他设备不需要出国访问国外网站,这就需要为不同设备分配不同网关,普通设备走小米AX3600出去,出国设备走OpenWRT旁路由出去,OpenWRT可以定义config tag,通过调用option tag方式实现。小米AX3600没有这个功能怎么办?开始考虑增加N1盒子专门做DHCP、买成品软路由等,都有各自的缺点。最后发现是想的太复杂了,手机、笔记本其实自带的就能实现,编辑WIFI信号,手动填写IP和网关即可,只对当前WIFI生效,不影响其他。
通过这种方式,出国设备手动填写,其他设备默认自动获取。
3.4 其他设备缺点,考虑过N1盒子、成品4-6口的软路由。N1盒子单出国还行,开启个去广告性能就不行了。成品软路由价格高,就一个电信要那么多网口也没用,当交换机也没用。还有其他各种ARM/X86软路由,功能上和现有的重复了,毕竟群晖虚拟机跑OpenWRT就够了,I3 4170T又省电,性能又够用。
4、内网服务详解
4.1 出国:OpenWRT,主要用SSRP+,OP教程网上很多。
4.2 去广告: AdGuard Home,是集成在OpenWRT内,DNS模式是直接替换Dnsmasq,实现广告拦截+DNS重定向,效果还是不错的,大部分的网页垃圾弹窗广告都能拦截。
4.2 域名解析:因为有在外面访问家里服务的需求,最方便的当然是通过域名的方式,又因为我的服务比较多,二级域名也多如a.aa.com b.aa.com c.aa.com,这种情况就需要使用泛域名解析*.bulecat.top,OpenWRT自带的动态DNS不支持,还是在启个ikuai虚拟机吧。
4.3 https加密:默认http安全性不够,换用https会更安全,阿里云可以免费申请20个证书,找找教程怎么弄就行了。
4.4 在线云盘:有时候需要分享文件给其他人,可以通过群晖的分享复制链接发送过去,也可以让对方登录自己下载,只要建个低权限账号即可。
4.5 云笔记本:也是群晖自带的功能,实现手机、笔记本、网页都能访问、修改,实时同步,因为是在家里自己搭建,隐私性强,可以将账号密码信息记录在这里,
支持对单个笔记文件加密。
4.6 图片、视频整理:群晖自带的Moments,实现照片、视频自动备份。
4.7 文件同步:有两种方式,备份和同步,都能实现在笔记本上修改的文件,备份到NAS存储中,以后电脑坏了也不用担心资料丢失。
4.8 VPN:主要是用来从公网连到家里内网用的,和谐信息不多说。
4.9 Web DAV:访问NAS中的文件像在操作本地硬盘文件夹一样,方便。

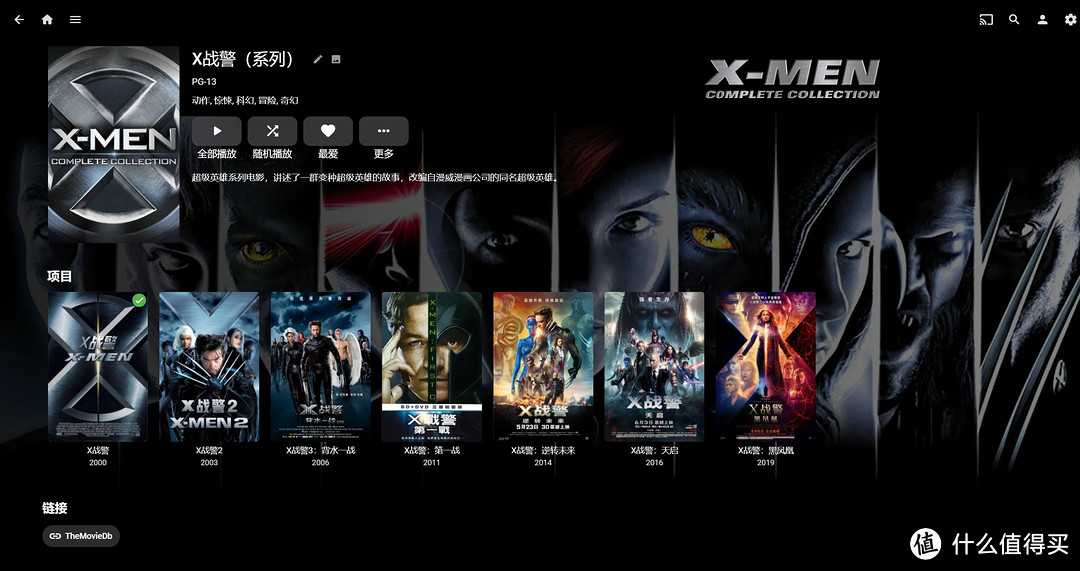

4.10 影音系统:服务端是emby,有破解版,破解之后可以使用高级会员的硬件转码功能,举个例子:不转码,在公网看家里的蓝光原盘电影,基本上卡的动不了。有了硬件转码,CPU利用率从90%以上下降到10%以内,历史原因现在用的I3 4170T,集显是HD4400,并不支持4K H265的硬解,建议购买集显是HD620/UHD620级别或以上的CPU。完美海报墙效果如下:--题外音:费劲折腾起来的这段时候特别有趣,折腾完后基本没怎么看过。
五、总结
一开始只是需要一个存放文件、照片的设备,逐渐深入后发现了各种玩法,折腾本身也是一种乐趣。整套系统也就NAS存储功耗多一点,待机功耗50W左右,30*24小时,一个月电费也就21块钱,一顿外卖的事。成品群晖NAS存储,动辄2000+以上的价格,自行组建的系统简直白菜价,性能吊锤成品。
