2Gb SPI NAND，为什么越来越多工程师开始选它？

做硬件时间久了，越来越觉得选型这件事，最难的往往不是技术，是平衡。

存储器就是个典型。看起来简单，选一颗容量够的就行？真做起来全是坑。容量够了成本超，速度可以布板要命，前期跑得好好的，一到量产坏块、掉电、ECC问题全冒出来。每一个问题背后，都是一个加班的夜晚。

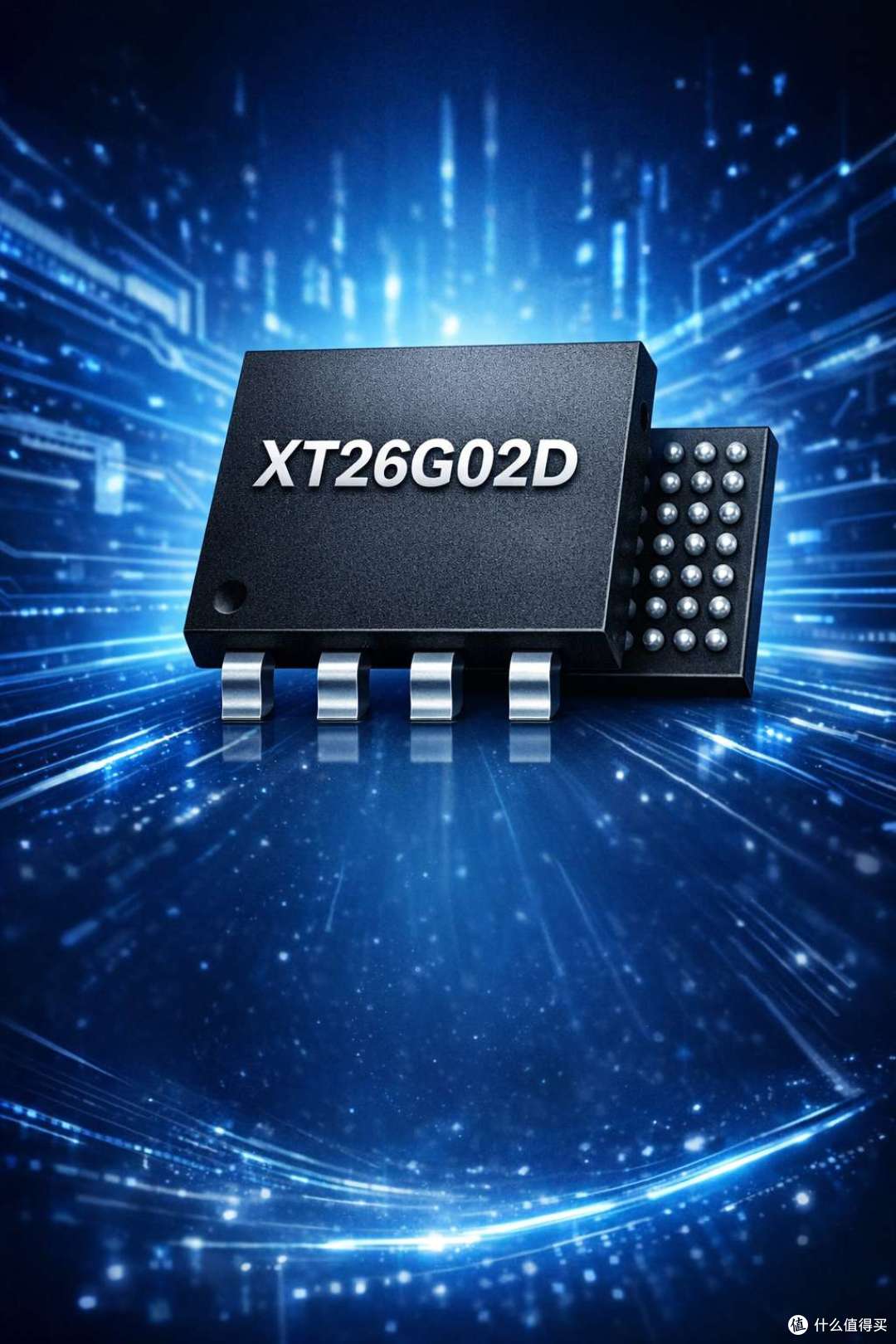

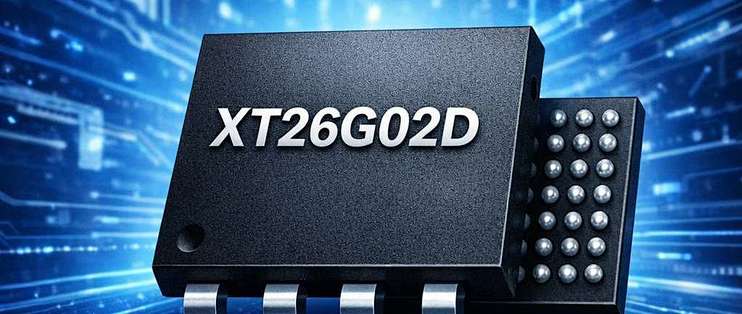

今天以一个典型的2Gb SPI NAND方案为例（容量256MB），聊聊中大容量存储选型时真正该关心的几件事。

为什么容量上去了，接口还是SPI？

大容量存储第一反应是不是并口？引脚多、布线讲究、等长走线、阻抗控制，一套组合拳下来硬件工程师头发又少了几根。后来SPI NOR出来了，接口简单了，但容量上去之后价格也跟着涨，到256MB级别就有点尴尬了。

SPI NAND走了一条中间路线：容量做到256MB，接口还是SPI。

对工程师意味着什么：

• 引脚少，PCB布线轻松

• EMI更容易控制

• 原有SPI控制器能复用

• 系统改动成本低

很多项目从NOR转到SPI NAND，原因很简单——想扩容，但不想推翻原架构。这不是技术倒退，是务实。

SLC不是参数，是长期稳定的安全感

同样叫NAND，SLC、MLC、TLC差很远。SLC虽然贵一点，但擦写寿命和数据保持能力明显更强。

这类芯片典型参数：

• 数据保持10年

• 擦写寿命6万次

• 内建8bit ECC默认开启

这几个数字放在工业设备里，意味着几年后系统还在稳定跑。想象一个偏远地区的监测设备，或者24小时不间断的工业网关，一次数据错误就是一次现场出差。SLC多花的那点钱，换的是整个项目的长期安心。

速度不只看峰值，要看实际效率

有些芯片标称速度很猛，但真实系统里碎片化读写一上来就掉得厉害。

支持120MHz读取，Quad I/O下最高480Mbits/s，这些数字看看就好。真正让我觉得实用的是它的数据路径设计——内建2KB缓存，支持顺序读取优化。加载UI图片、读语音提示、写日志数据，实际体验是流畅的。

峰值速度是实验室数据，系统效率才是工程现场数据。

三个典型场景，看看你是不是也遇到了

智能终端资源存储
智能家电面板、HMI屏、语音设备，存字库、图片、UI素材、语音资源、升级包。容量不够体验掉队，接口复杂成本上天。256MB SPI NAND是个刚刚好的平衡点。

工业设备数据记录
工控网关、数据采集、电力监控，长期稳定、写入寿命、数据安全是刚需。高擦写寿命+ECC+工业温宽，在这些场景里很实用。

安防与缓存
可视门铃、边缘摄像、本地缓存，需要中等容量、顺序读取能力强、接口简单。SPI NAND平衡了性能、成本和开发难度。

选型前问自己四个问题

主控支持SPI NAND吗？
驱动、ECC读取、坏块管理都得确认，不然就是给自己挖坑。

数据访问模式合理吗？
它适合顺序读写和大块数据操作。如果全是随机小数据包，得重新想想。

电源稳不稳？
NAND对掉电敏感，编程擦除时断电可能直接损坏数据。电源纹波大是隐患。

软件团队懂NAND管理吗？
从NOR切过来，坏块管理、ECC、按页编程都是新概念。提前准备，少熬几个通宵。

总结

选型不是选最贵的，也不是选最便宜的，是选最合适的。容量、性能、复杂度、可靠性和成本之间找到那个刚刚好的平衡点。

那种让你安心的方案，往往不是参数最炸的，而是在整个项目周期里不出幺蛾子的。

下次选存储，不妨先问自己：我的系统真正需要的是什么？
