无线胜有线 — 无线网卡 ASUS 华硕 PCE-AC88 初体验
去年我写这篇华硕AC88U路由器首发的时候还是有点小小的遗憾,就是没有能适配最大效能的无线网卡,当时用的BCM94360 3X3MIMO 1733Mbps速度的网卡(同PCE-AC68)测试的,不能发挥这个路由器的最强效能,深引以为憾。

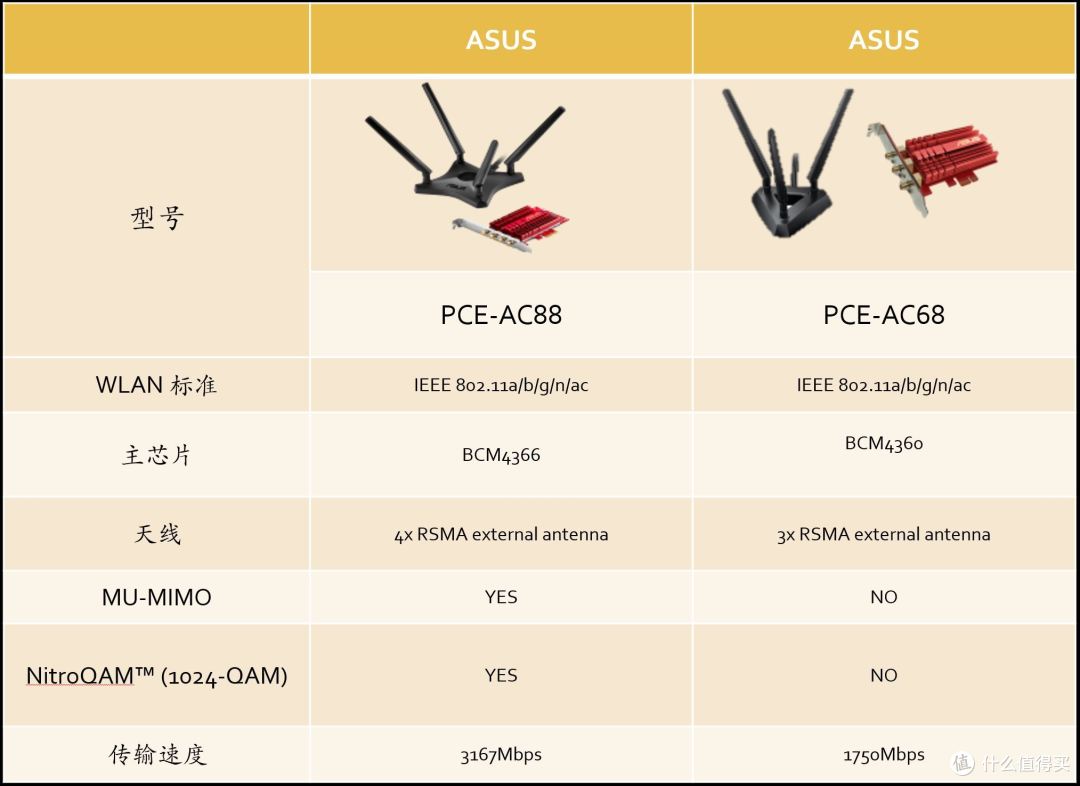

其实在去年年底就有最强网卡PCE-AC88的风声放出,但是一直到今年的6月份才发布,终于取代了上一代的旗舰网卡PCE-AC68。从官方参数来看PCE-AC88采用和AC88U和AC5300路由器一样的BCM4366 WIFI芯片,4X4MU-MIMO,传输速度标称3167Mbps。
其实这个3167Mbps是2.4G和5G双频的组合,在1024QAM调制解调模式下,2.4G可以达到1000Mbps,5G达到2167Mbps,但是1024QAM调制解调模式不是那么简单可以达到的,需要BCM4366的无线路由器和固件优化支持,目前华硕自家可以适配的路由器只有两款:AC88U和AC5300。
经过半年的时间,PPT终于变成产品了,618京东上架了,我也在第一时间入手,这可能是我目前为止买的最贵的一张网卡。

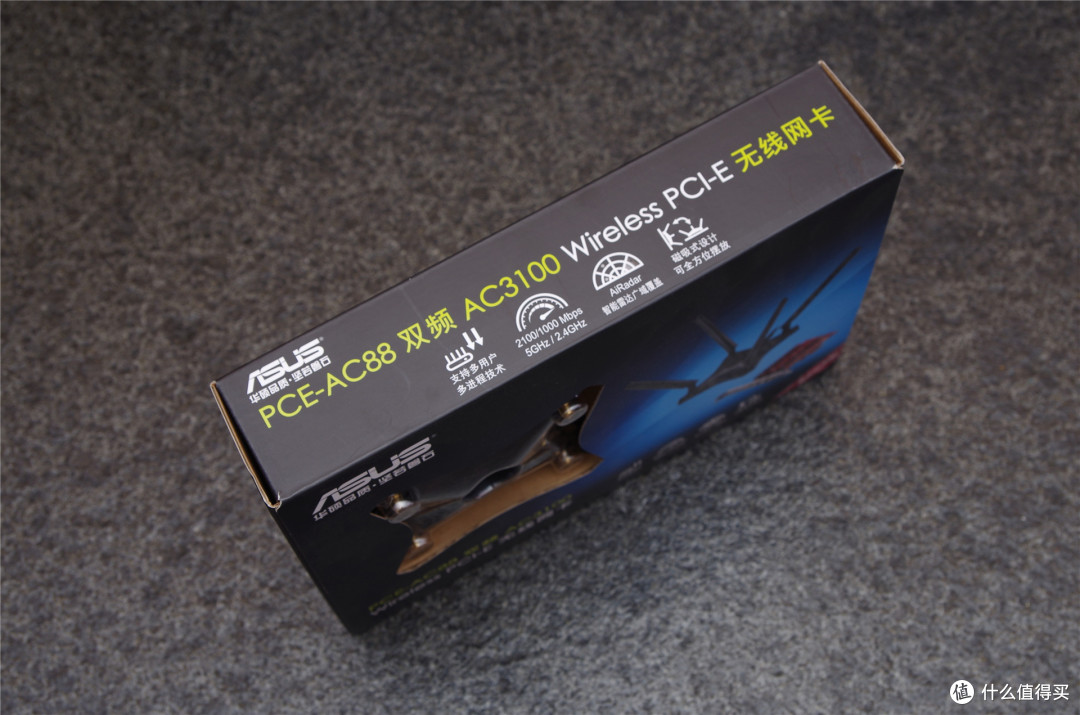

华硕PCE-AC88的包装保持着传统的华硕风格。

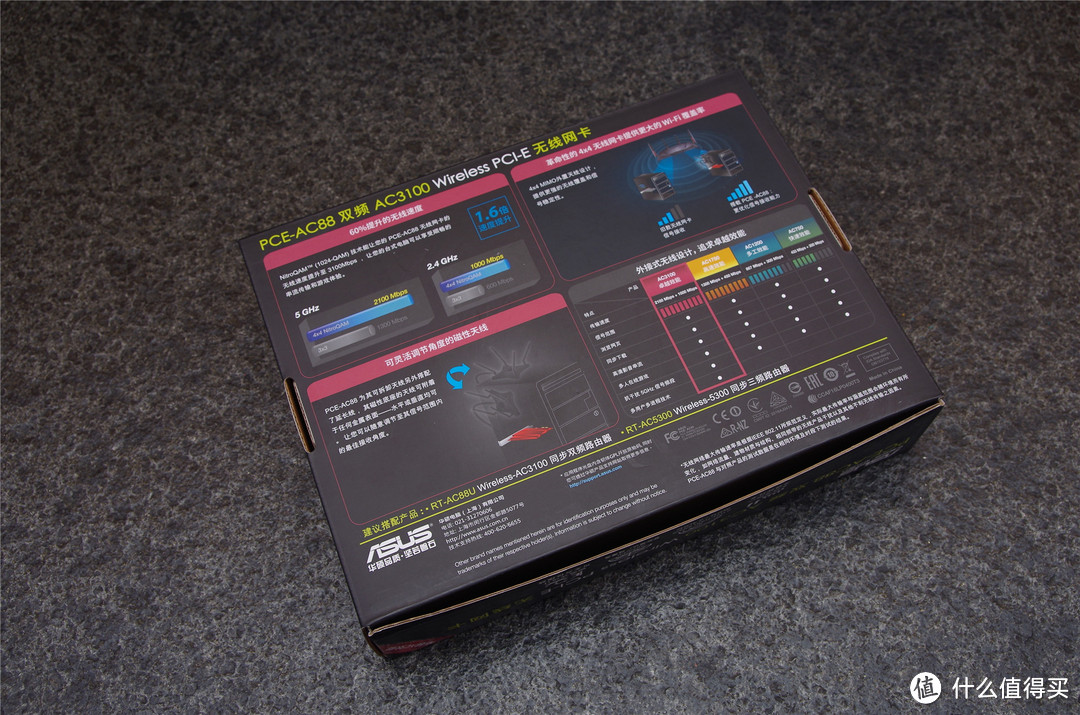

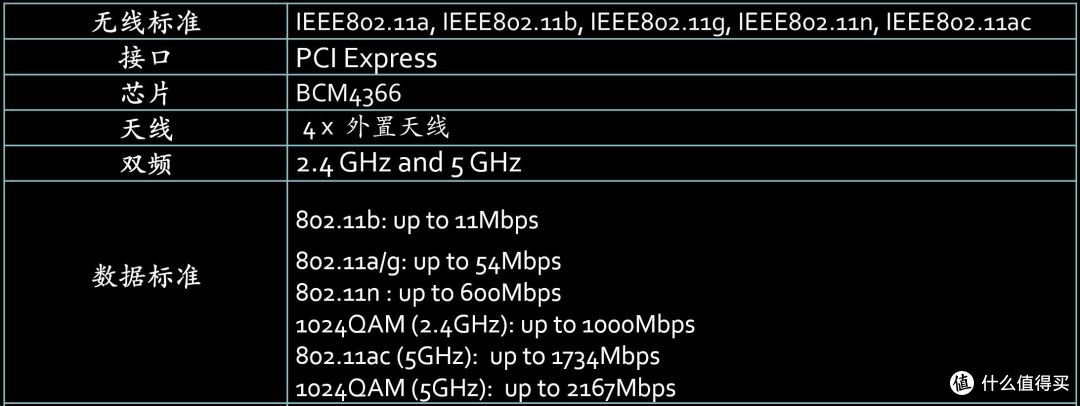

包装背面是参数解析

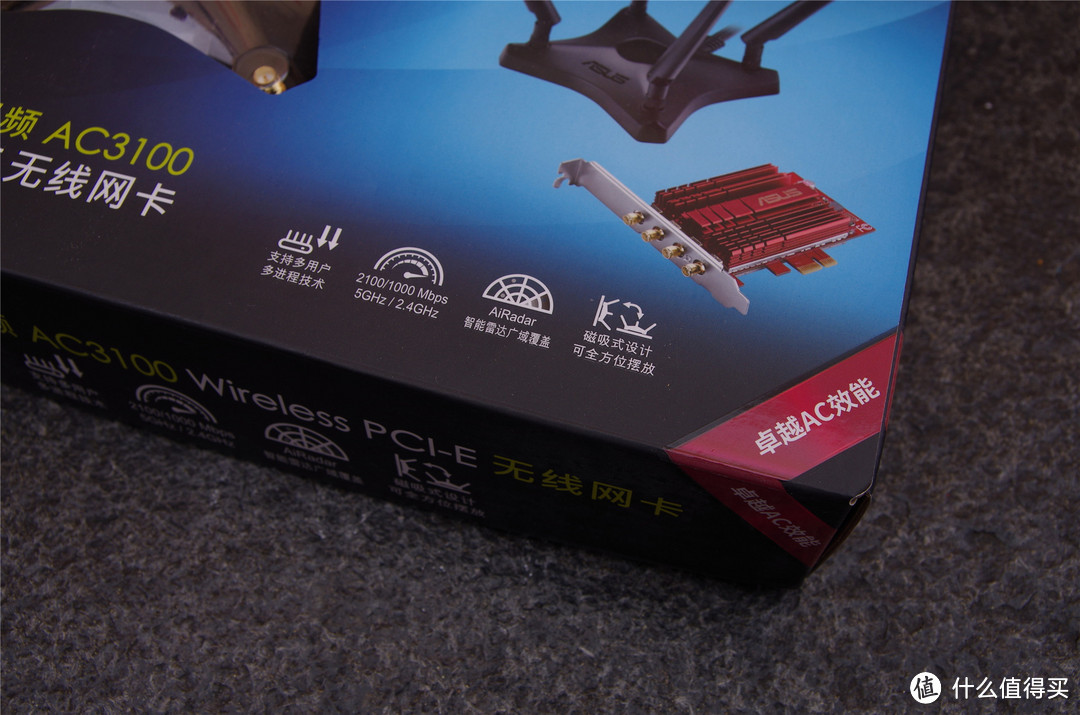

产品标称AC3100。
这块网卡的发布和包装一样的朴素低调,包装上没有最强、巅峰、旗舰等词汇。
开箱可见网卡和主体和天线的底座
包装的第二层是四根天线还有矮挡板和说明书驱动光盘。

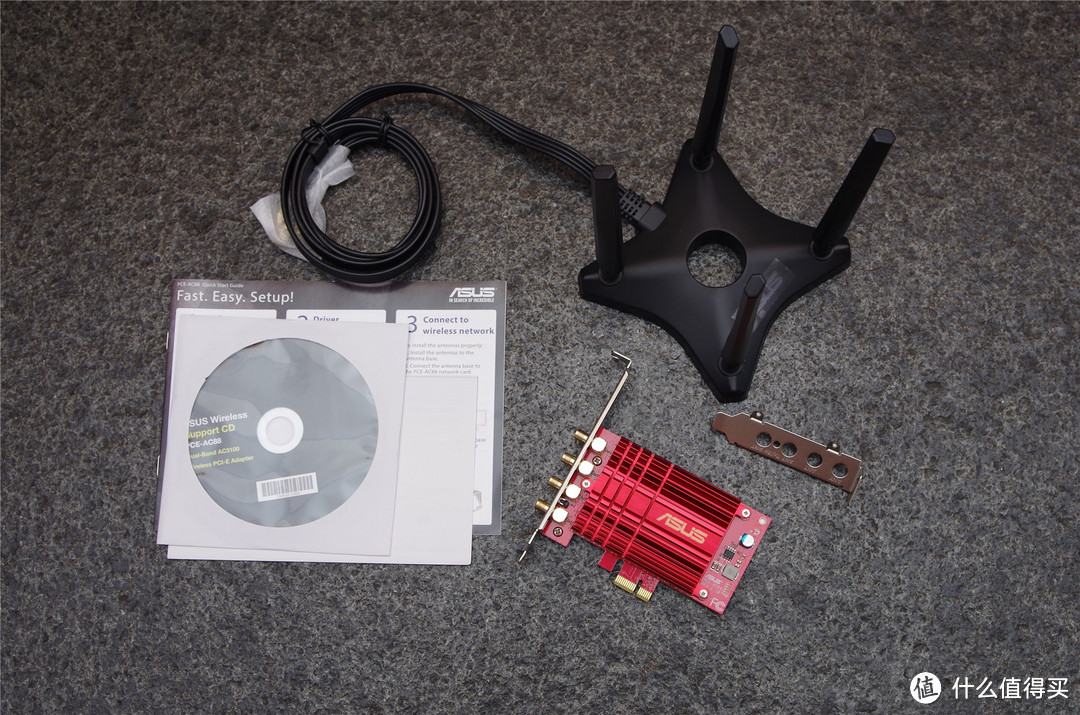

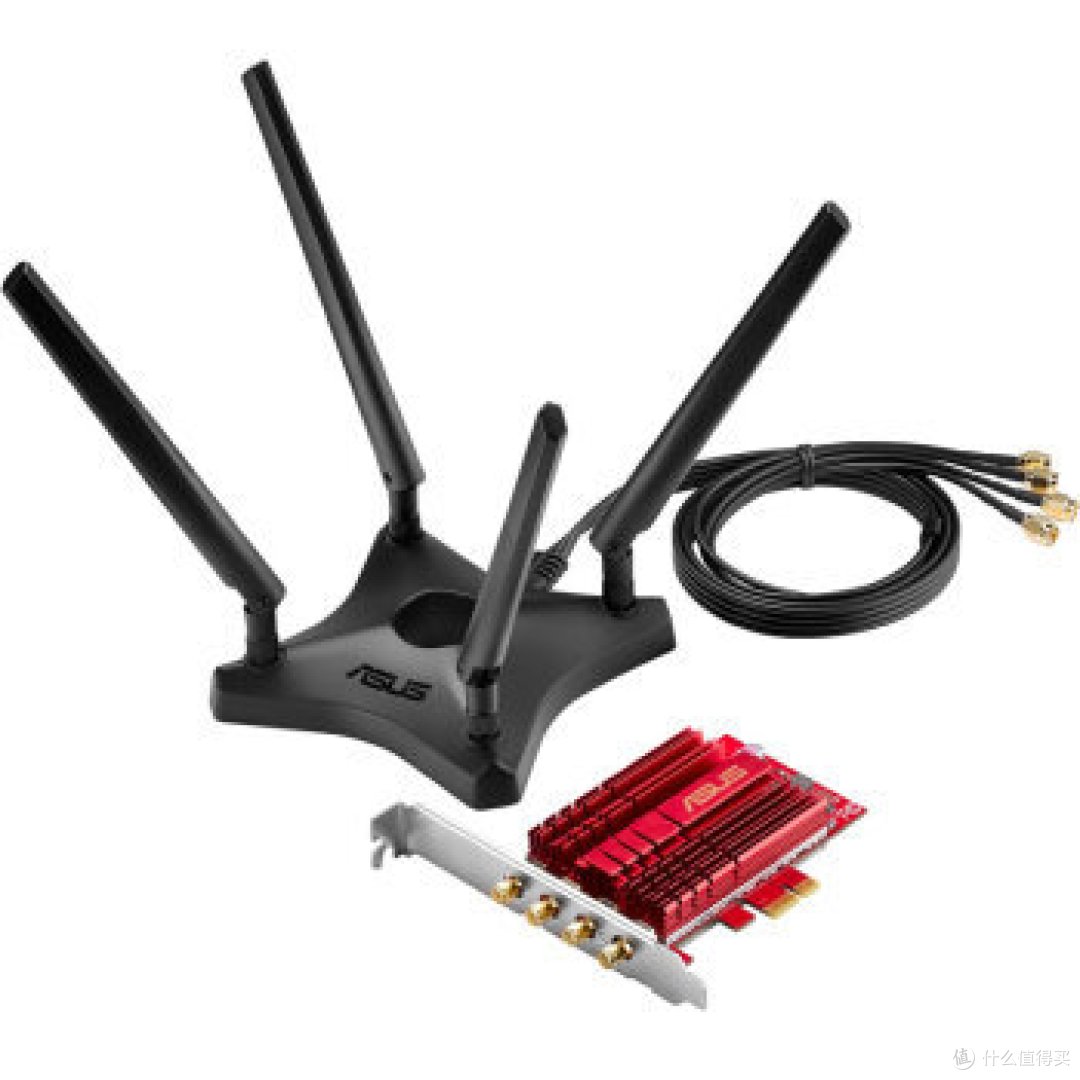

全家福
4X4的天线阵列,底座是带磁力吸附的,可以吸附于任何铁物上。
从体量上看的话,这个天线应该是5DB的。

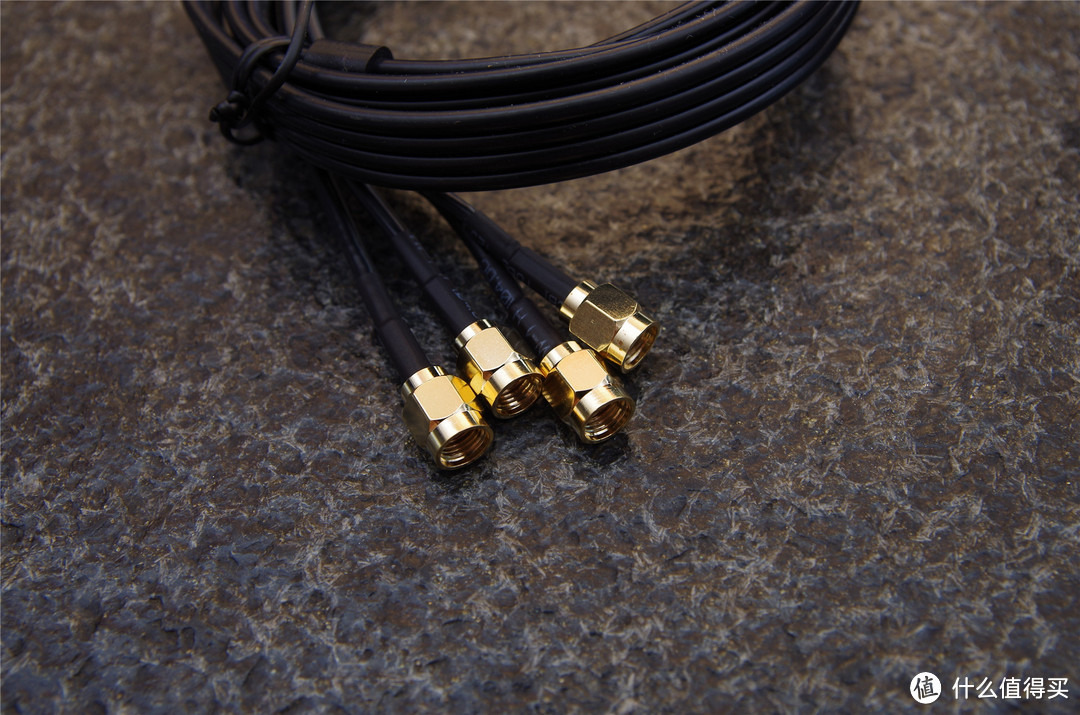

4X4的SMA接头

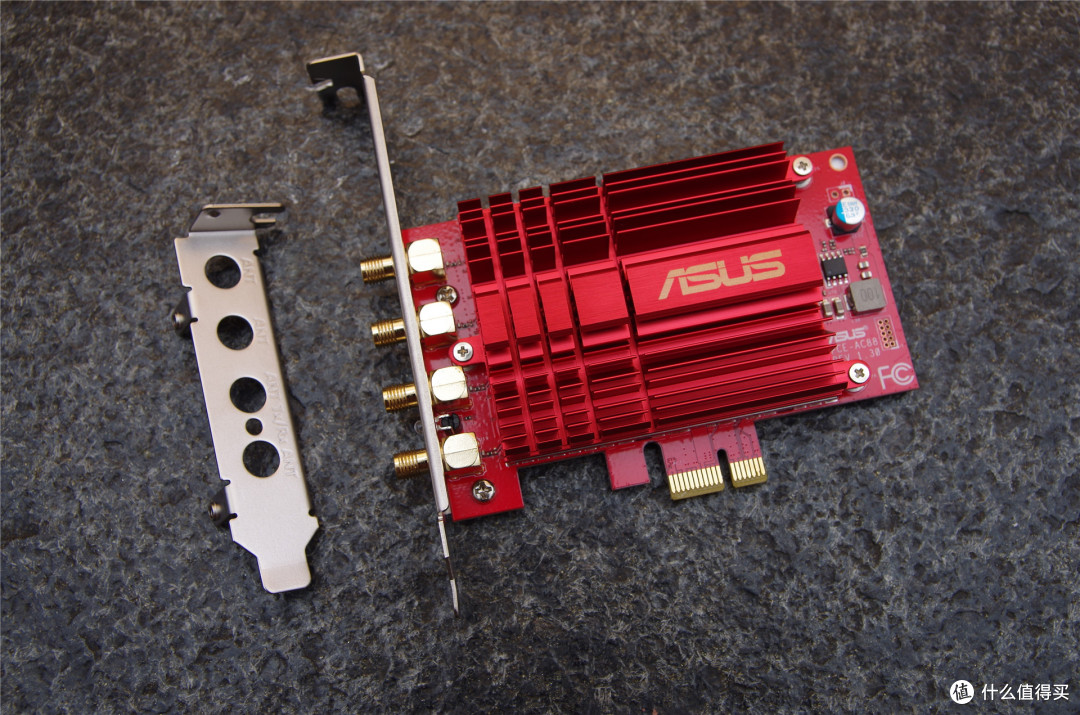

网卡本体保持着华硕传统的红色风格,PCIEX1接口,不过大家不用奢望新的ROG主板会适配这张网卡,因为这网卡实在太贵了。

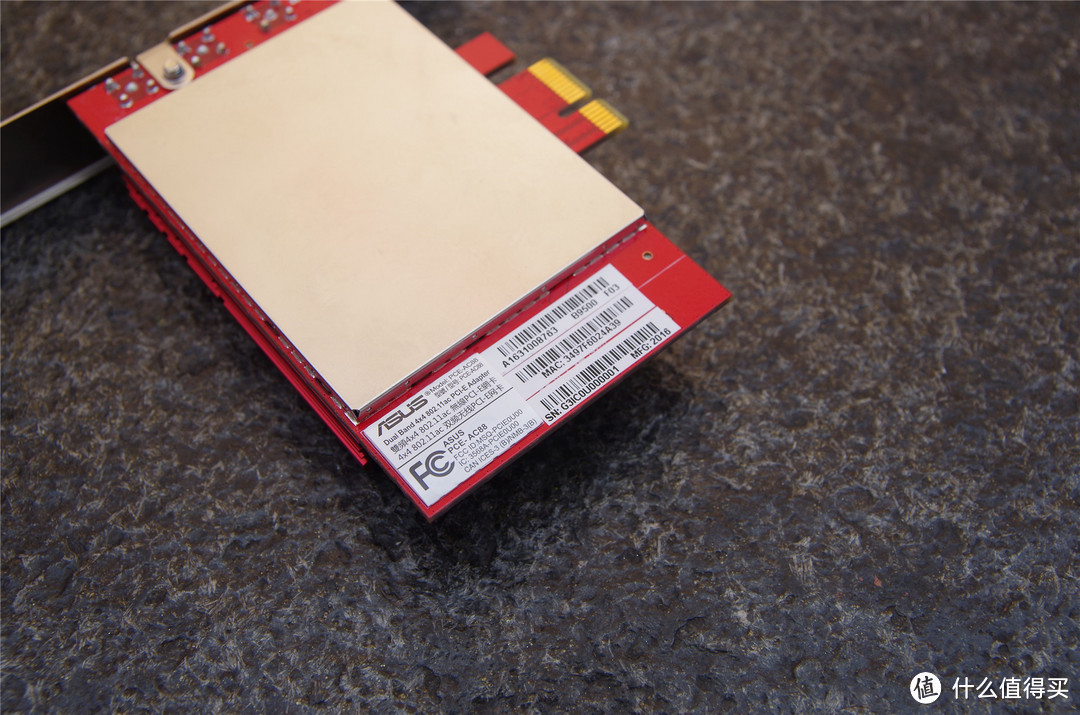

背面采用了金属屏蔽罩设计
正面的散热片下方一样采用了金属屏蔽罩设计,PCB版本1.30,可以看出这块网卡一上市就是1.30的REV,内部肯定修改了很长时间的方案才得以完善。
铭牌标示页
预善其事必先厉其器,我这次选用华硕AC5300路由器来测试这块网卡。因为本站有很多玩家的晒单,我就不多做赘述了。

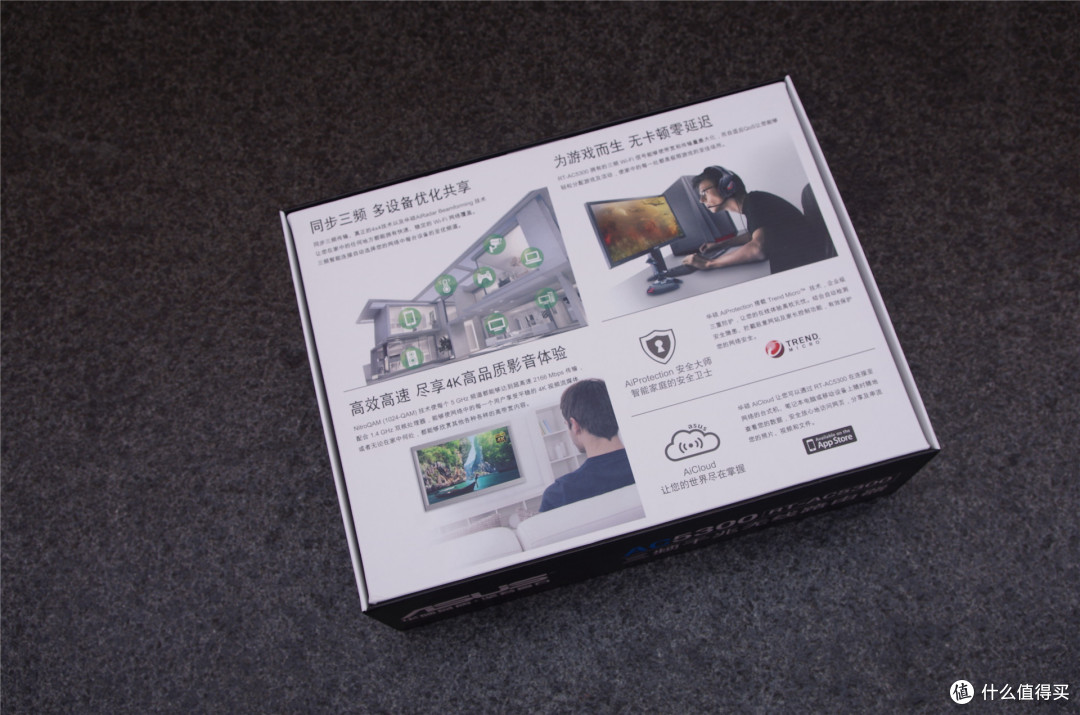

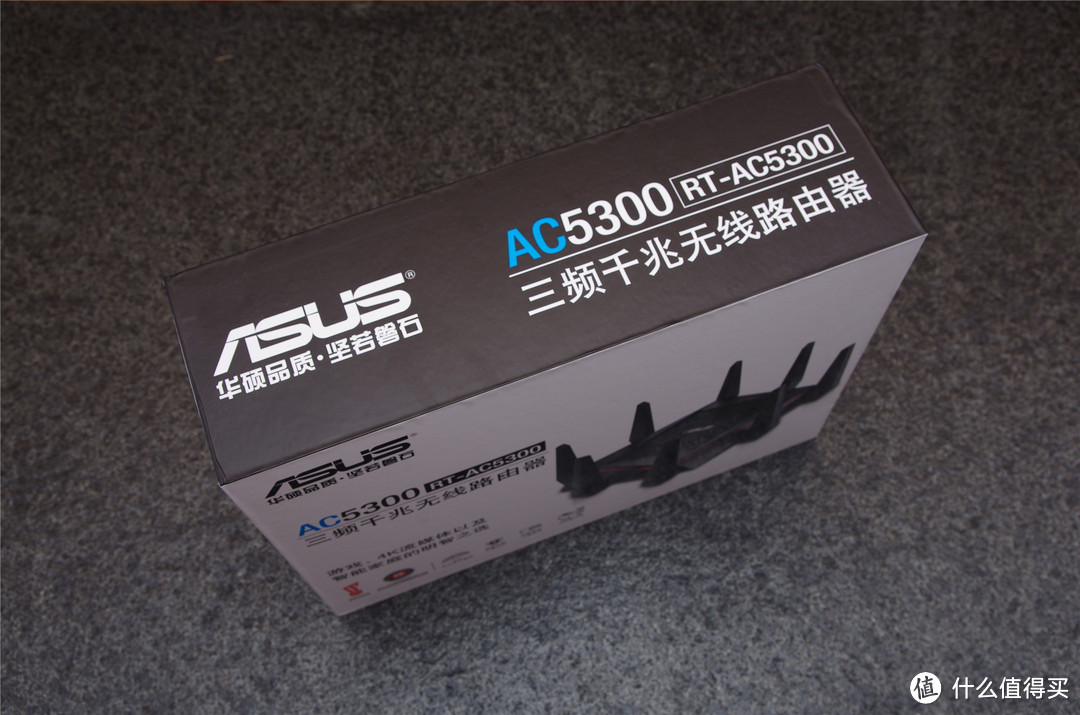

这款路由器的设计风格也确实是我的最爱了,包装都是那样的特立独行。
电源和网线在包装的一侧

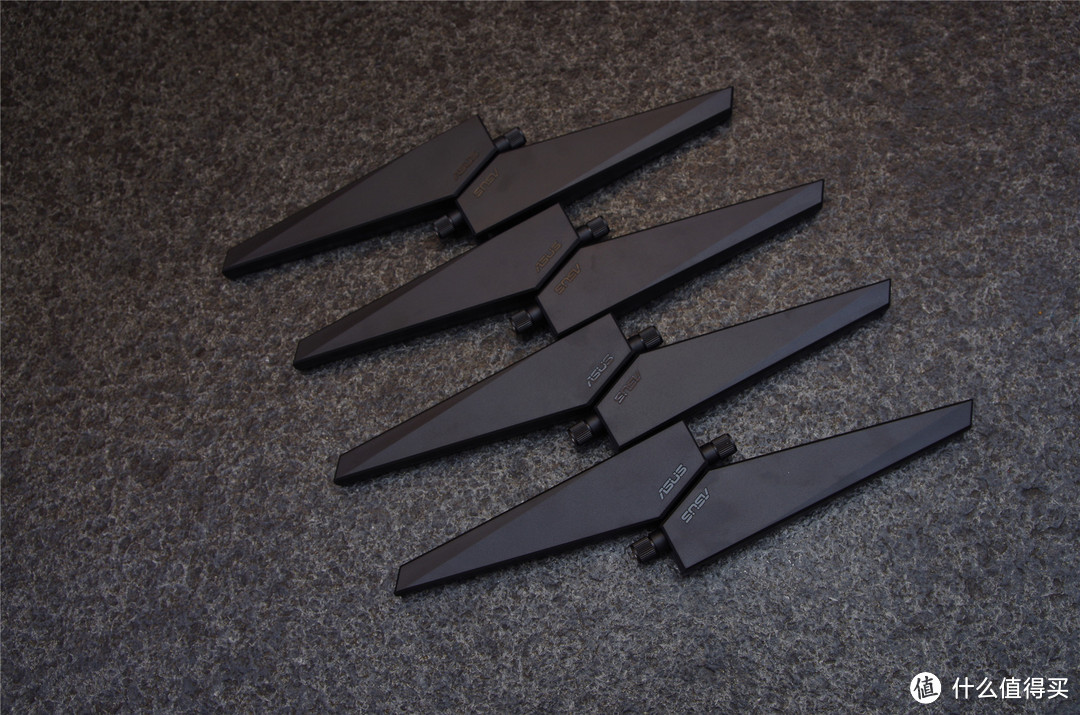

最下面一层的天线层

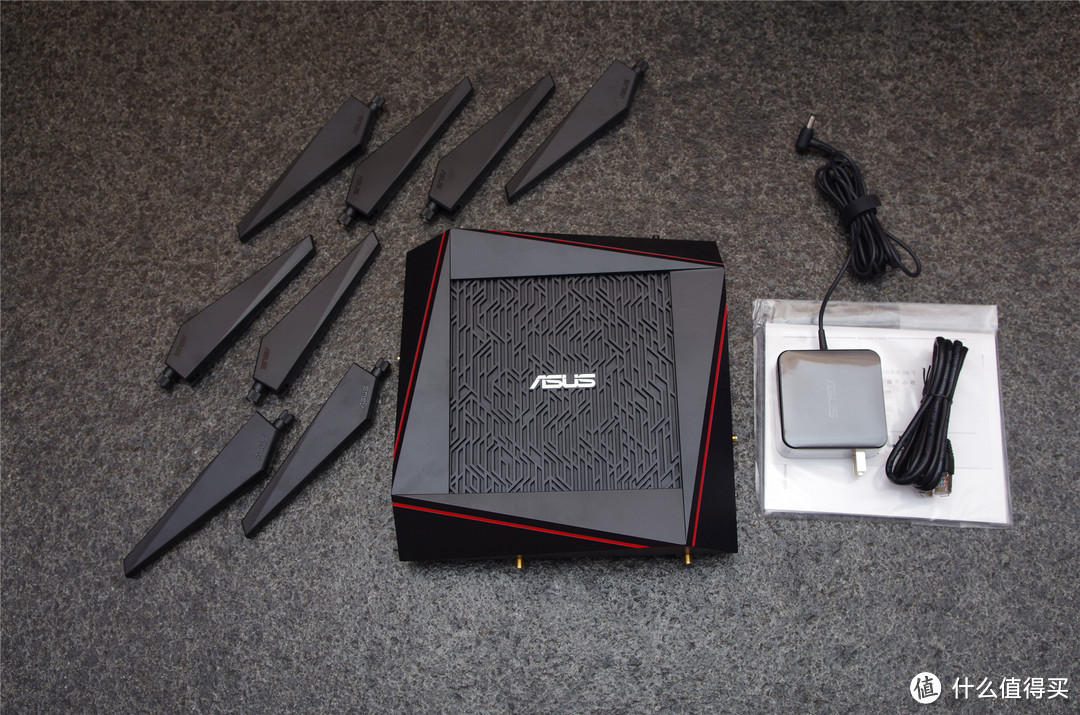

全家福
八天线真是看起来霸气十足
路由的本体看起来高端大气,棱角分明。

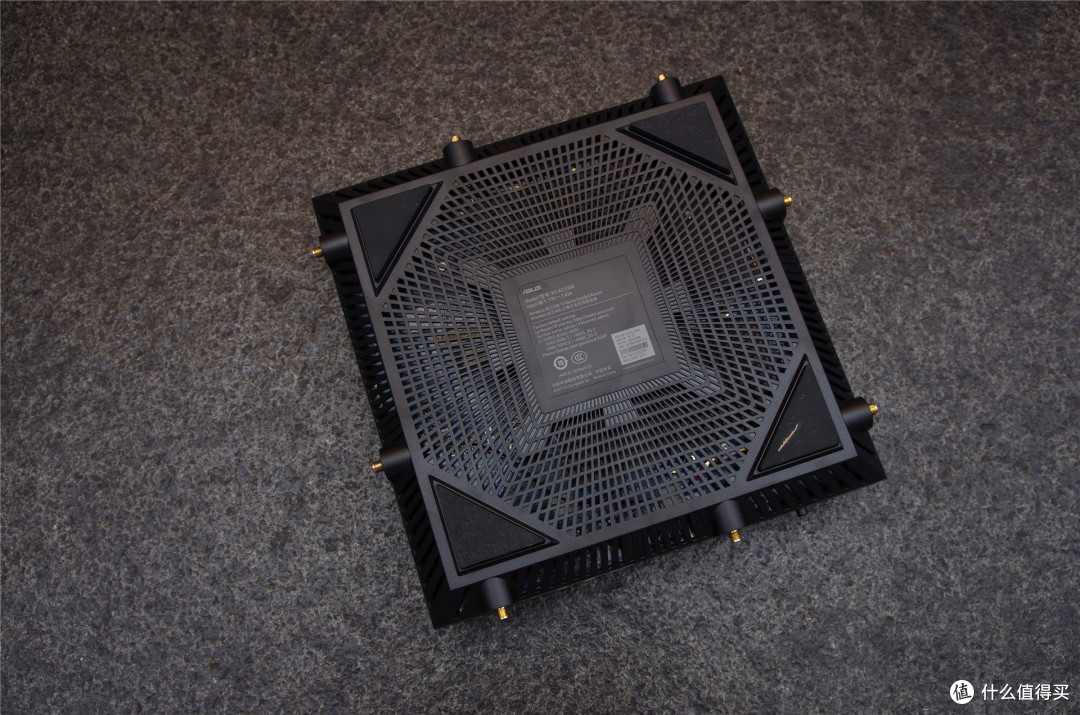

底部密集的的散热孔,可以有效提升散热效率
AC5300四侧每侧均有2个SMA天线接口,有三侧有接口设计,第一侧是USB2.0接口、LEDWPSWIFI开关按钮
第二侧是指示灯

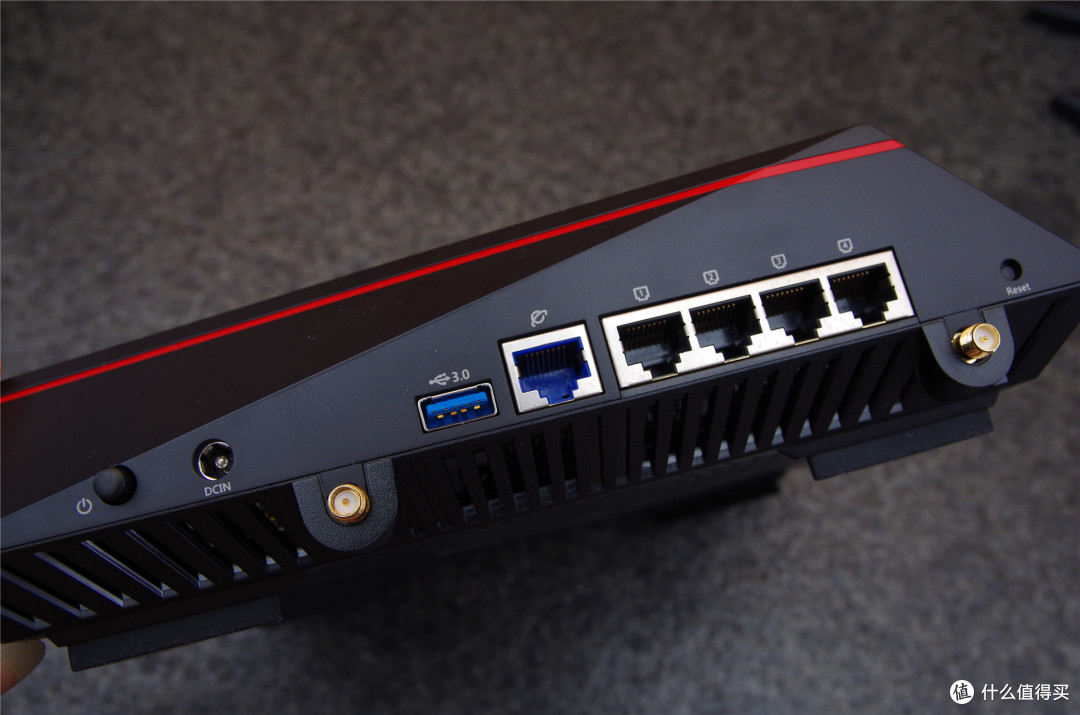

第三侧是开关、电源接口、USB3.0和1WAN+4LAN的RJ45接口。
合体后就是完整的巨石阵风格,我们戏称八仙桌。

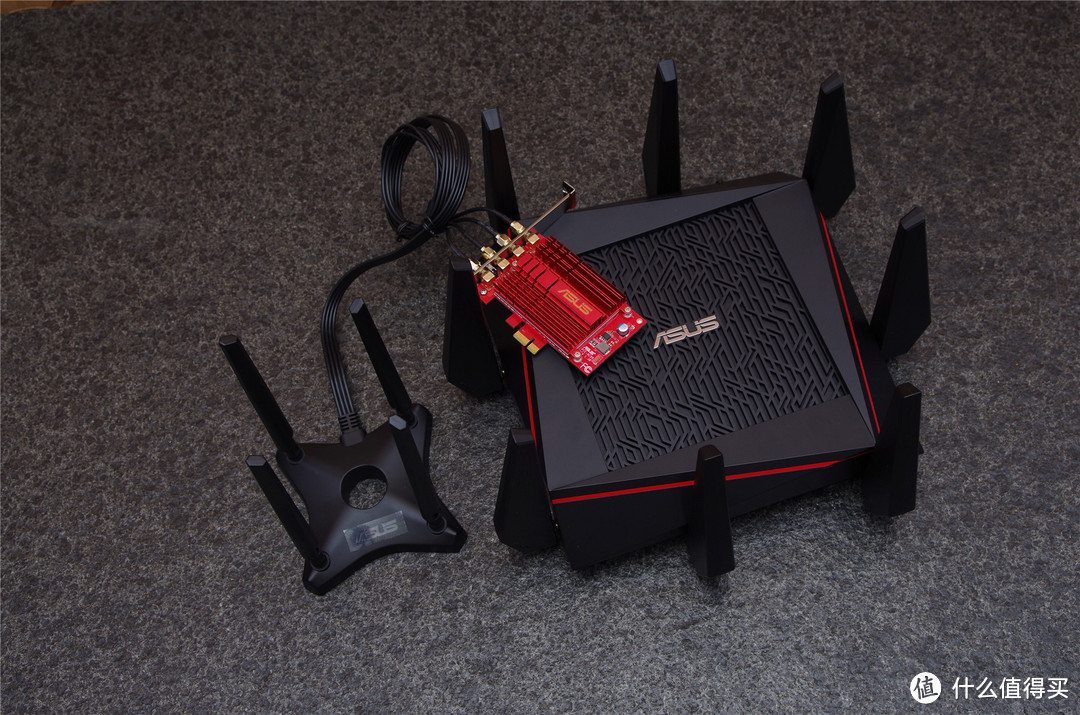

AC5300采用BCM47094的SOC芯片作为主控,512M的DDR3内存,采用三块BCM4366作为2.4G和两个5G的无线芯片。PCE-AC88采用一块BCM4366作为2.4G或者5G的无线芯片,他们是一个完整的1024QAM的支持系统。

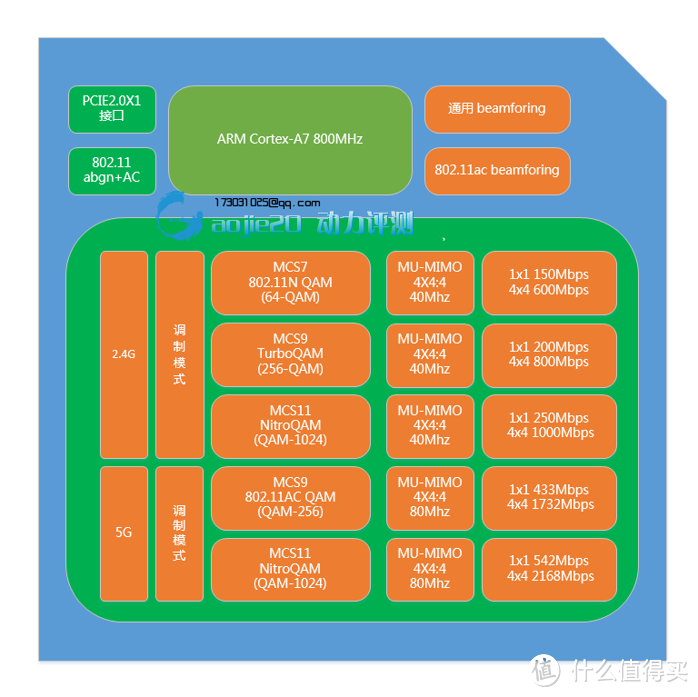

说到1024QAM就不得不说下BCM4366芯片的构架,因为BCM4366的DATESHEET基本都不会流出的,so我自己手绘了图。
(1)内置单核ARM Cortex-A7 800MHZ的处理器作为协处理器,可以独立负载无线传输,不占用主CPU资源。(2)4x4:4 MU-MIMO构架,支持802.11ABGN+AC。(3)链接界面为PCIE2.0。(4)支持通用性和802.11AC的Beamforing(波形成束)技术。
(5)支持NitroQAM调制解调技术,也就是1024-QAM。
无论802.11N还是AC网络,都需要调制解调频率,才能达到相应的速度,这种调制解调的方式我们当前提到比较多的就是一串数字+QAM,QAM的全称是Quadrature Amplitude Modulation,即正交幅度调制,是一种在两个正交载波上进行幅度调制的调制方式,具有能充分利用带宽、抗噪声能力强等优点。QAM有多种不同的模式,11N最基本的调制模式是64-QAM,而11AC基本的调制模式是256-QAM。博通在BCM4366上面采用新的1024-QAM的调制解调方式,命名为NitroQAM,单天线支持802.11AC的80Mhz频率采用1024-QAM调制模式的的无线设备能达到542Mbps链接速度;使用BCM4366网卡这种4X4 MU-MIMO可以在802.11AC下面采用1024-QAM调制解调,可以达到翻四倍的效果,也就是最大2168Mbps。
下面我开始安装网卡

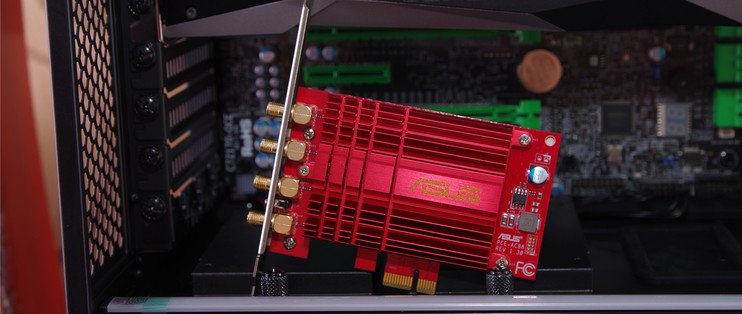

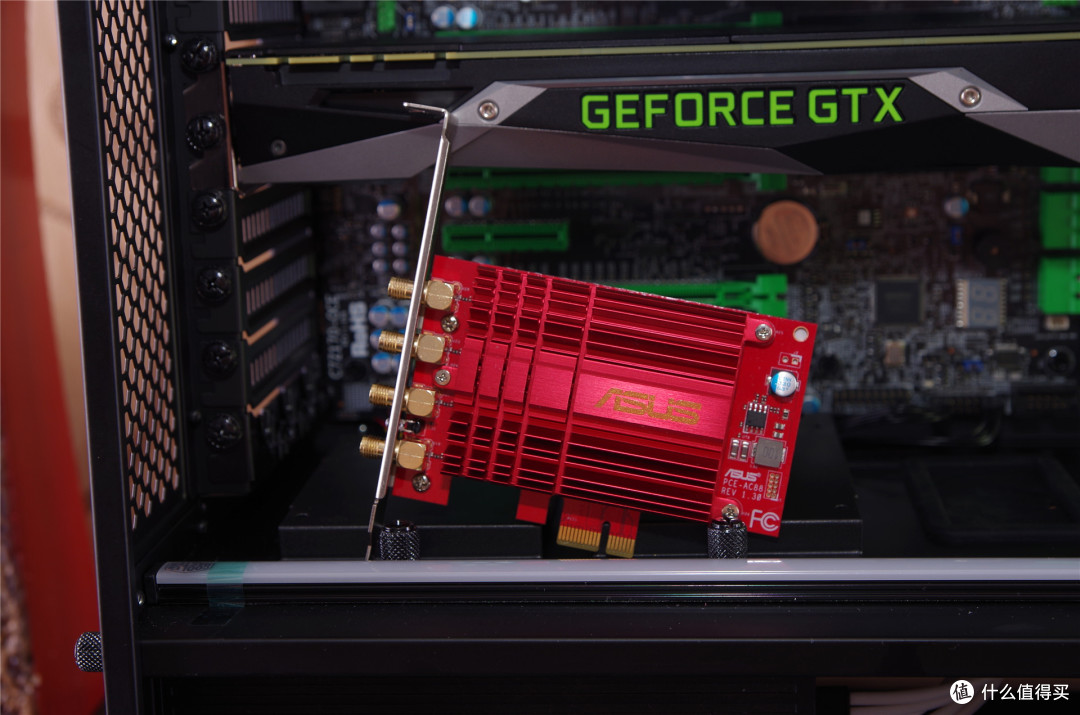

安装很简单,找一个PCIEX1的插槽插进去即可

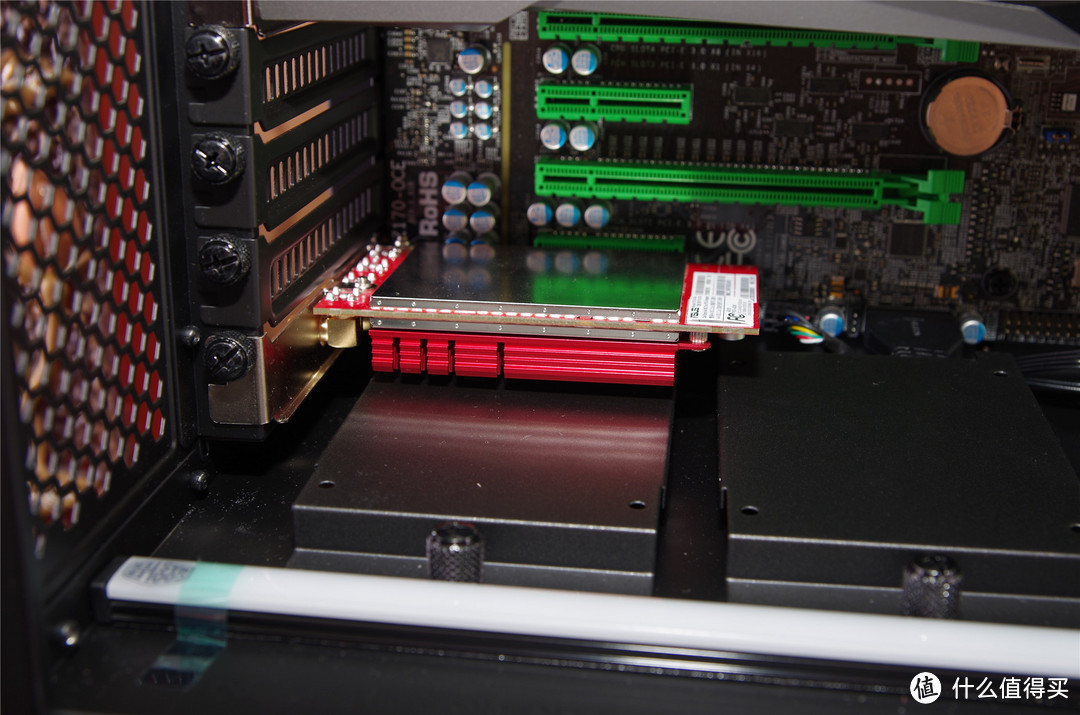

草原中的一点红,强迫控勿视。

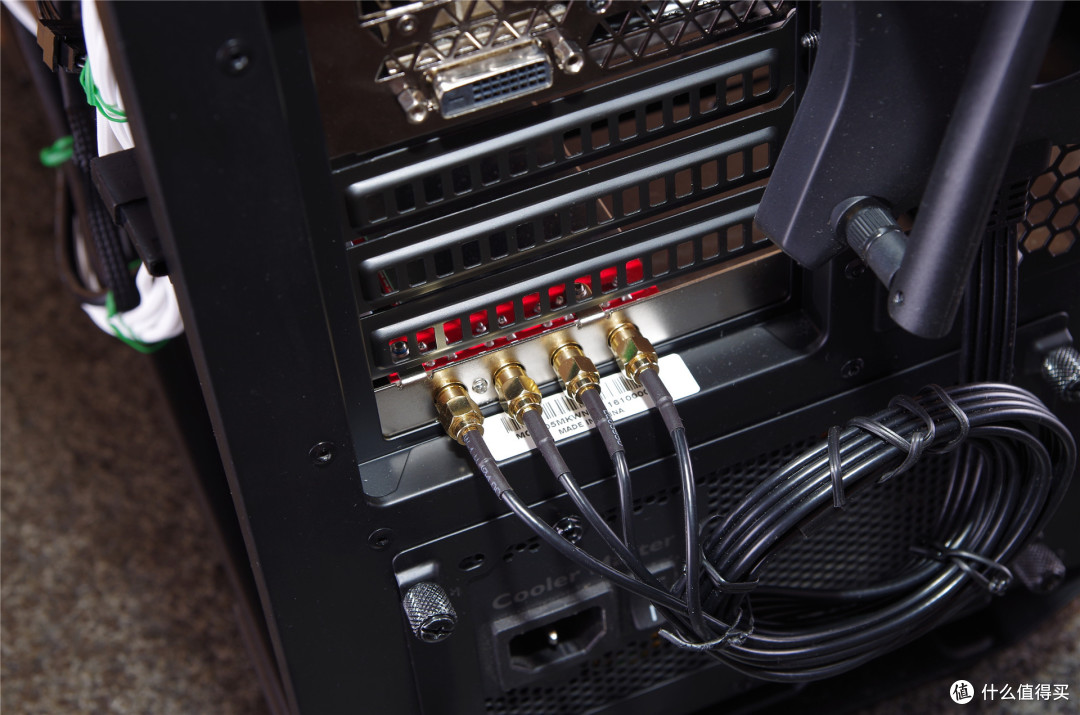

安装好4X4的天线接口

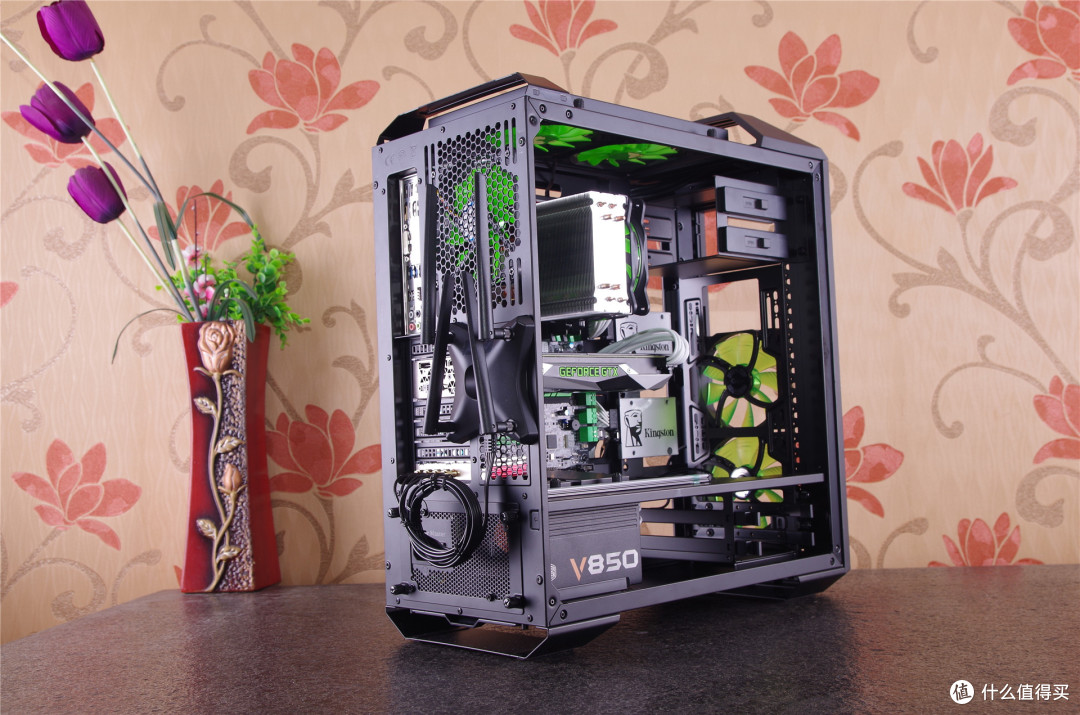

天线底座磁力吸附在机箱的背面

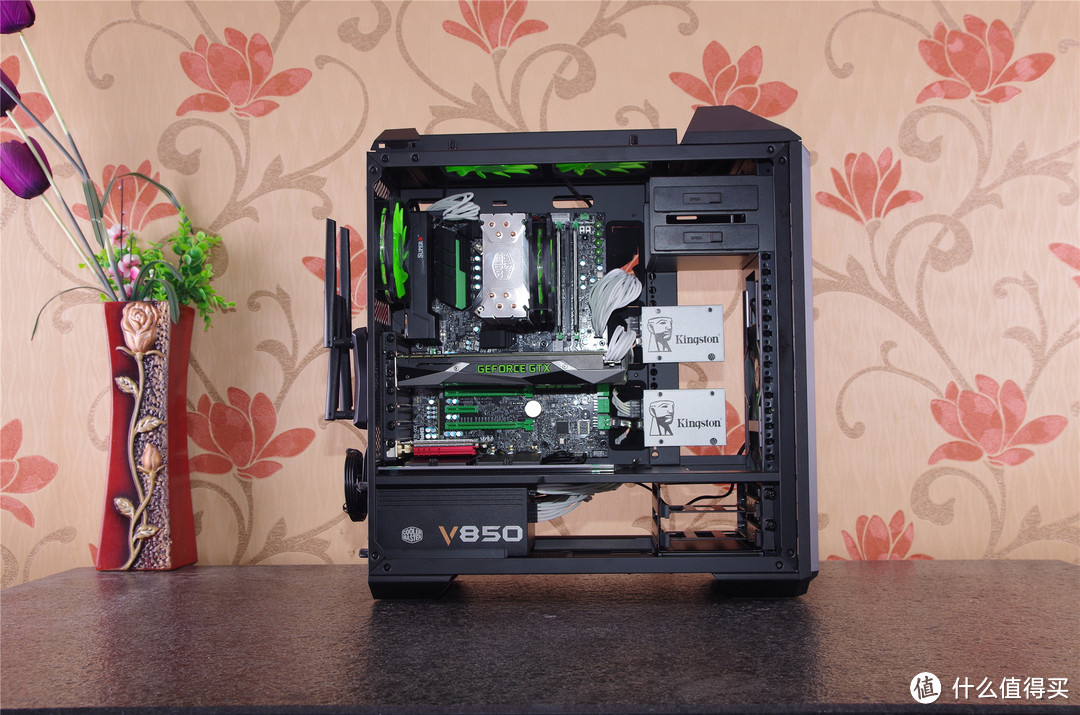

测试机安装完毕,直接安装WIN10 X64系统。
AC5300的路由器5G1频段已经默认开启了1024QAM的调制解调模式,我的设置如图所示。

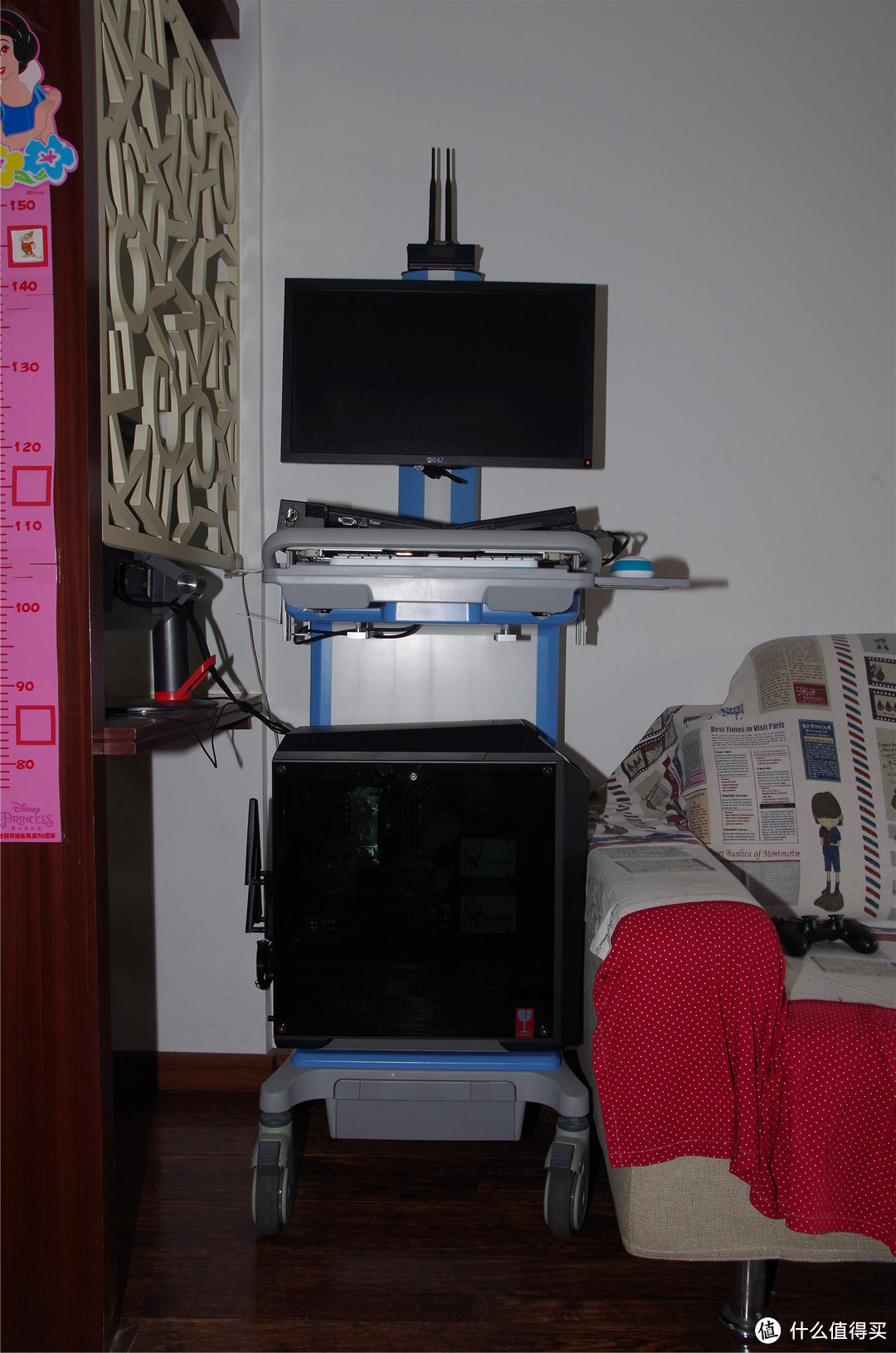

将测试机接在我的台湾研华移动计算工作站AMIS60上进行测试
由于工作站自带IP420锂电池组,所以可以轻易带动主机,并且有滚轮,可以四处移动对网络进行测速。
测试工具软件为FASTCOPY,是最客观直观的磁盘或主机之间的传输速率的测试软件。
测试方式为测试机无线测试读写接在AC5300上的HP GEN8虚拟的黑群晖主机中的1717MB大小的MKD-S72-SD的视频文件夹。
测试地点为ABCDE五点
A:距离AC5300 3米处,无遮挡
B:距离AC5300 5米处,无遮挡
C:距离AC5300 5米处,一堵墙遮挡
D:距离AC5300 7米处,一堵墙遮挡
E:距离AC5300 8米处,一堵墙一道木门

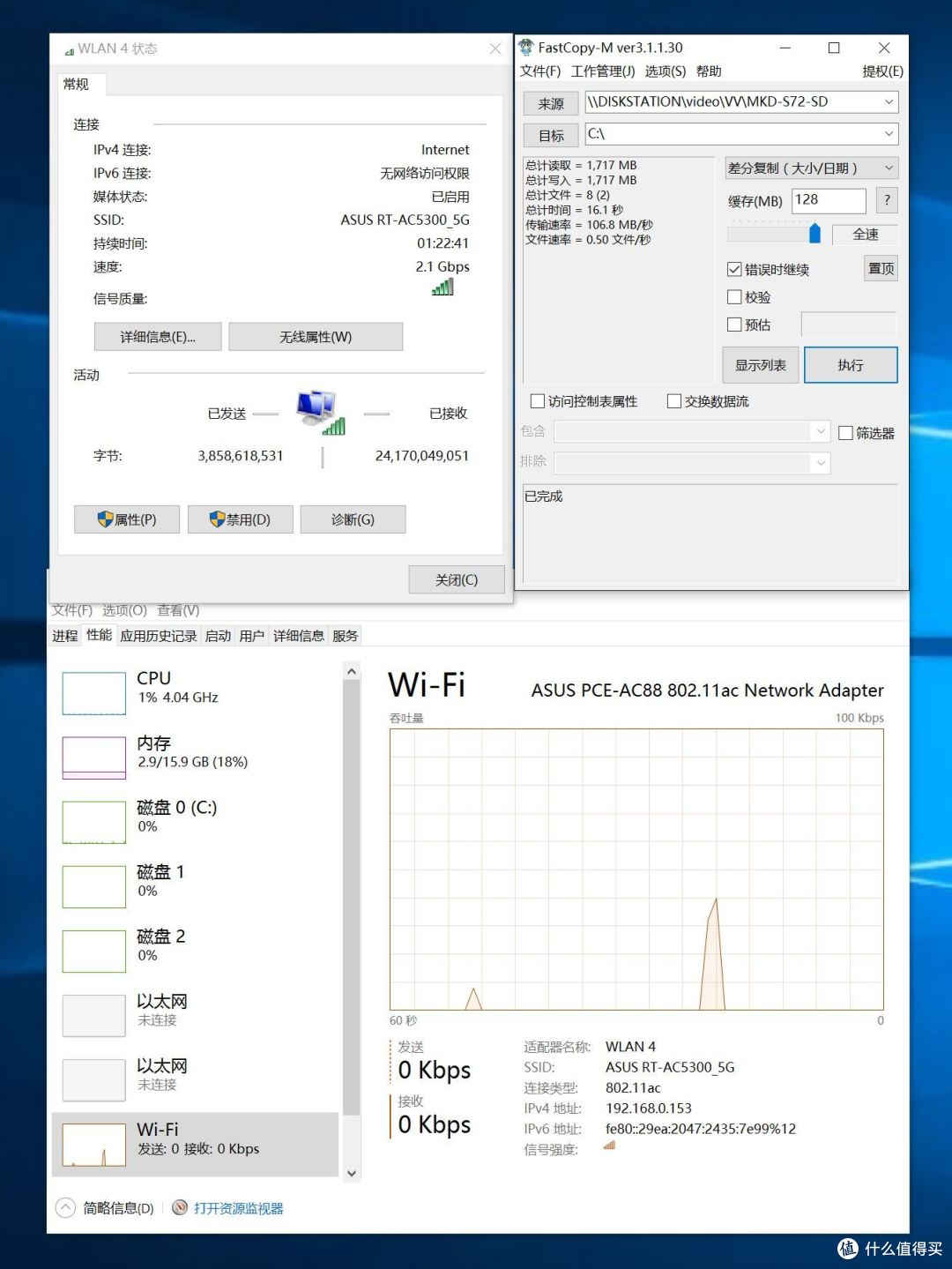

A点链接质量为2100Mbps,下载速度为106.8MB/S

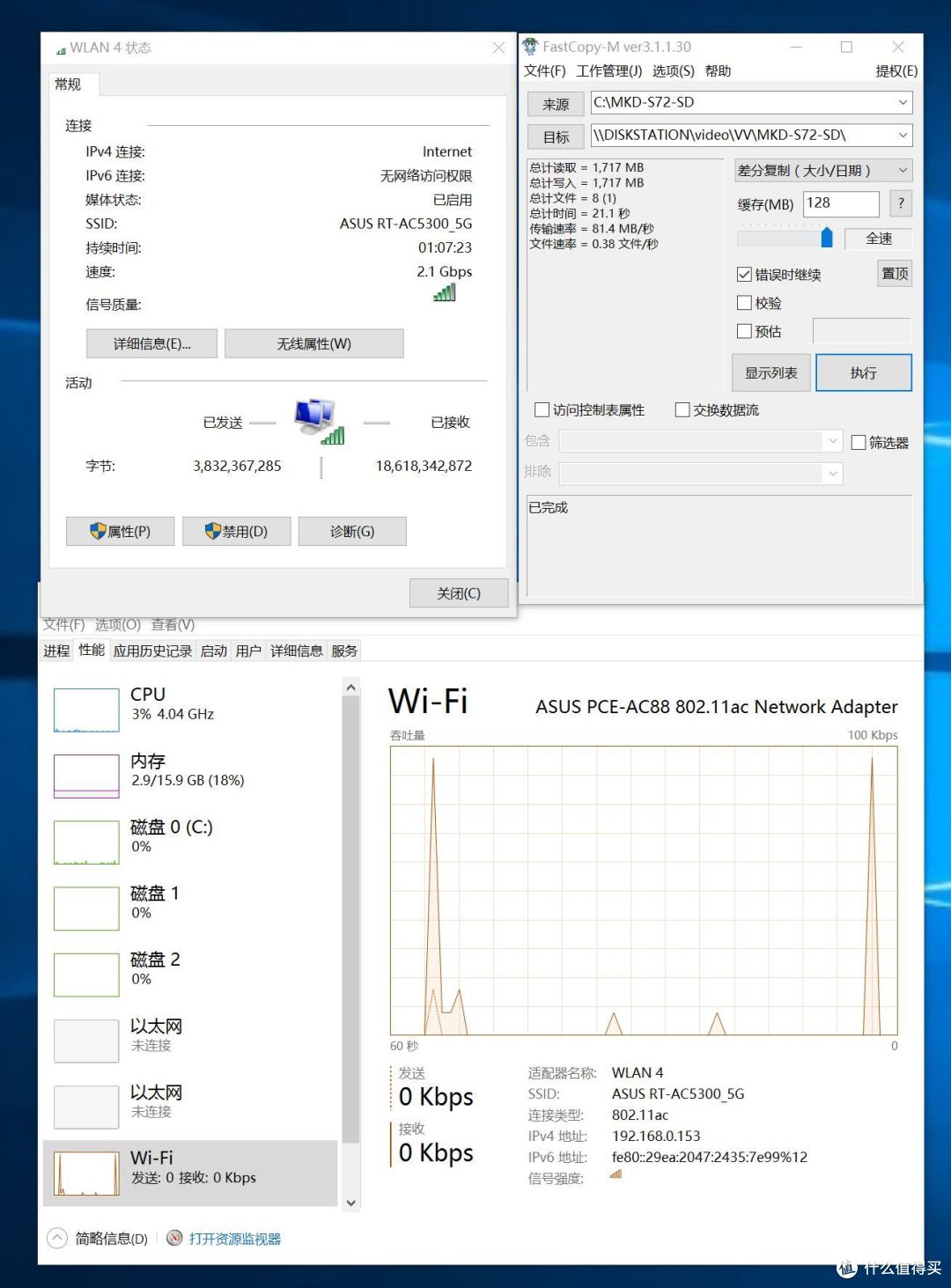

A点链接质量为2100Mbps,上传速度为81.4MB/S

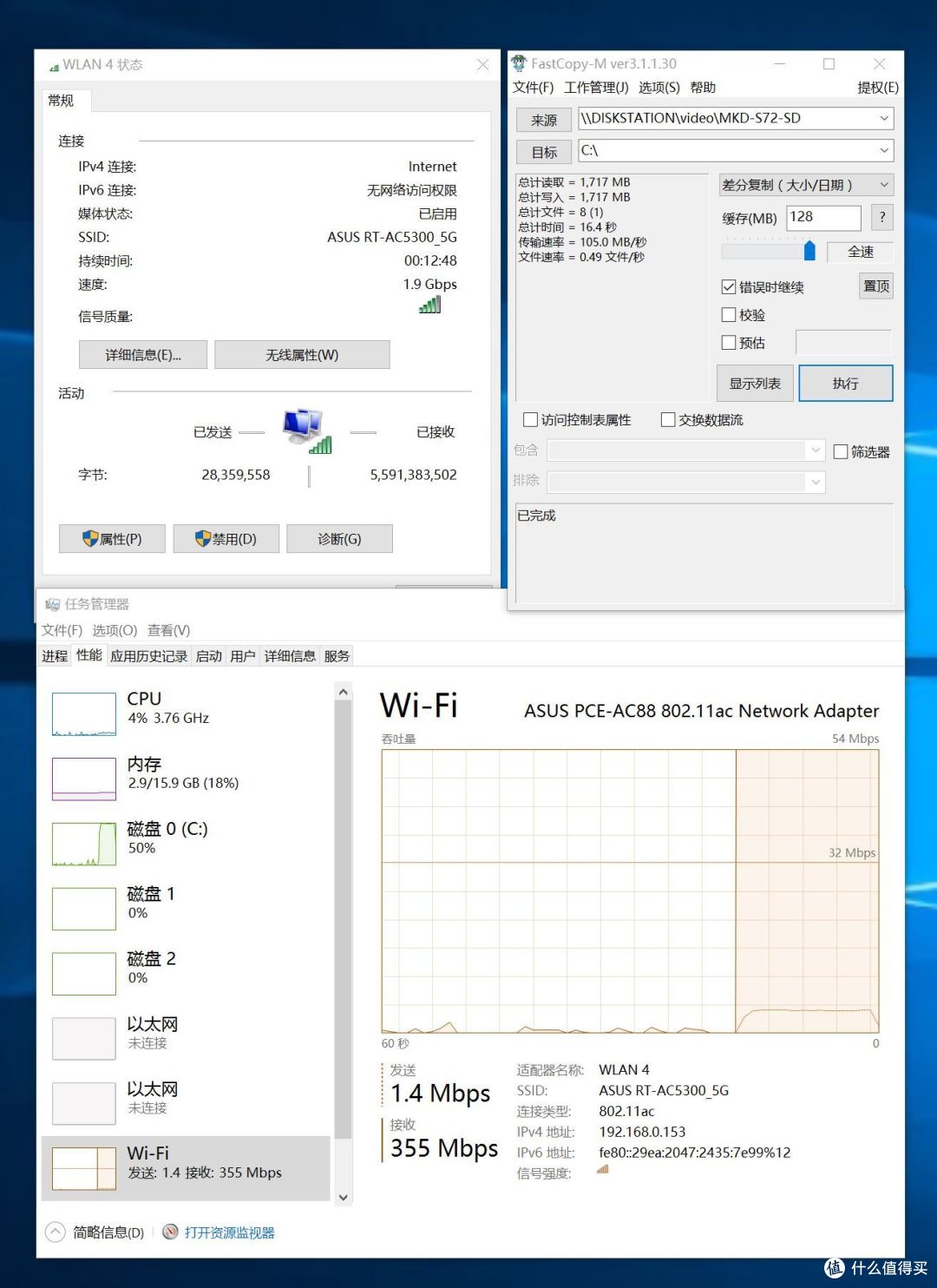

B点链接质量为1900Mbps,下载速度为105.0MB/S
B点链接质量为1900Mbps,上传速度为80.9MB/S

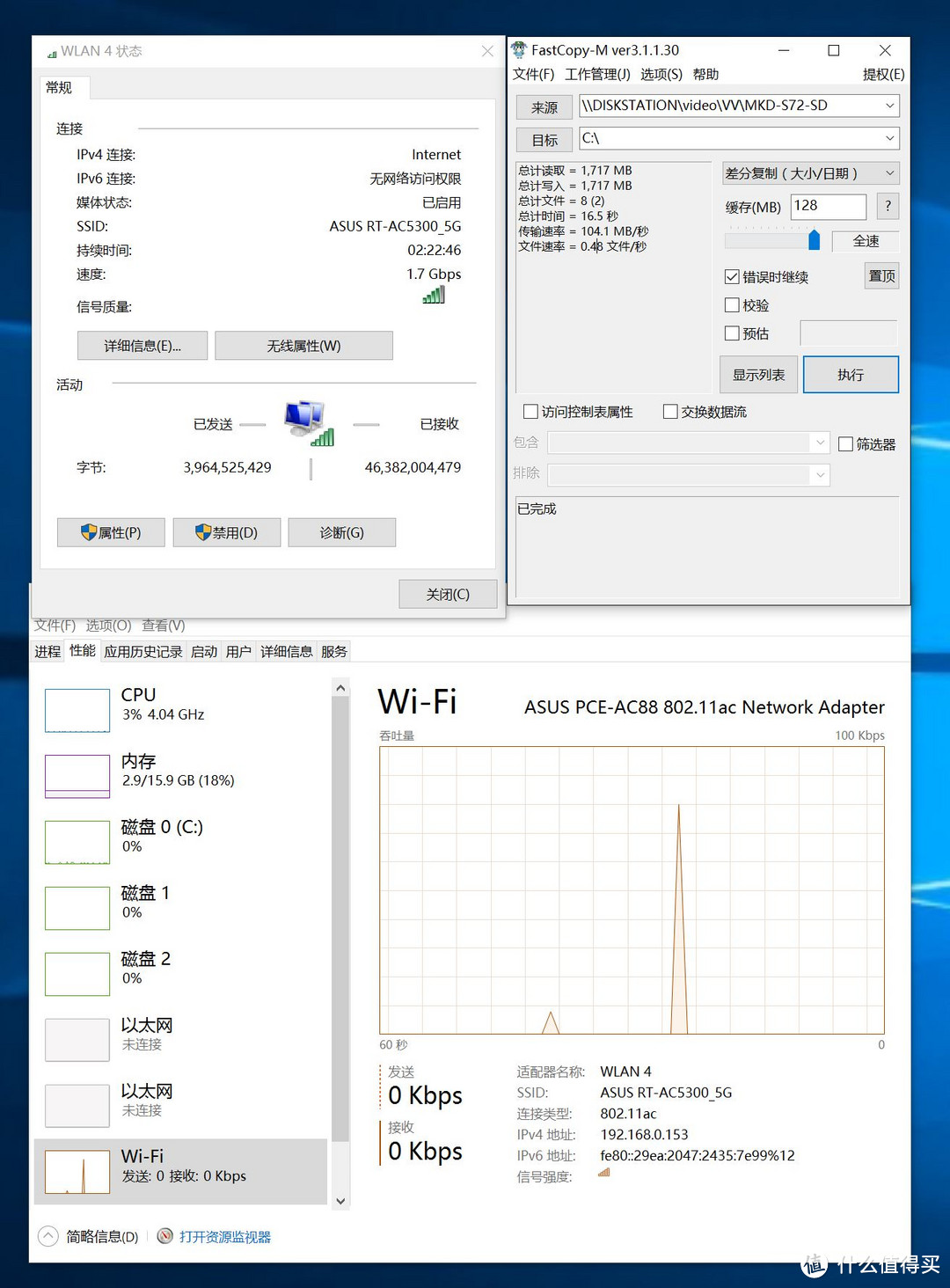

C点链接质量为1700Mbps,下载速度为104.1MB/S
C点链接质量为1700Mbps,上传速度为76.1MB/S
D点链接质量为1500Mbps,下载速度为103.2MB/S
D点链接质量为1500Mbps,上传速度为72.2MB/S
E点链接质量为1400Mbps,下载速度为97.3MB/S
E点链接质量为1300Mbps,上传速度为70.4MB/S

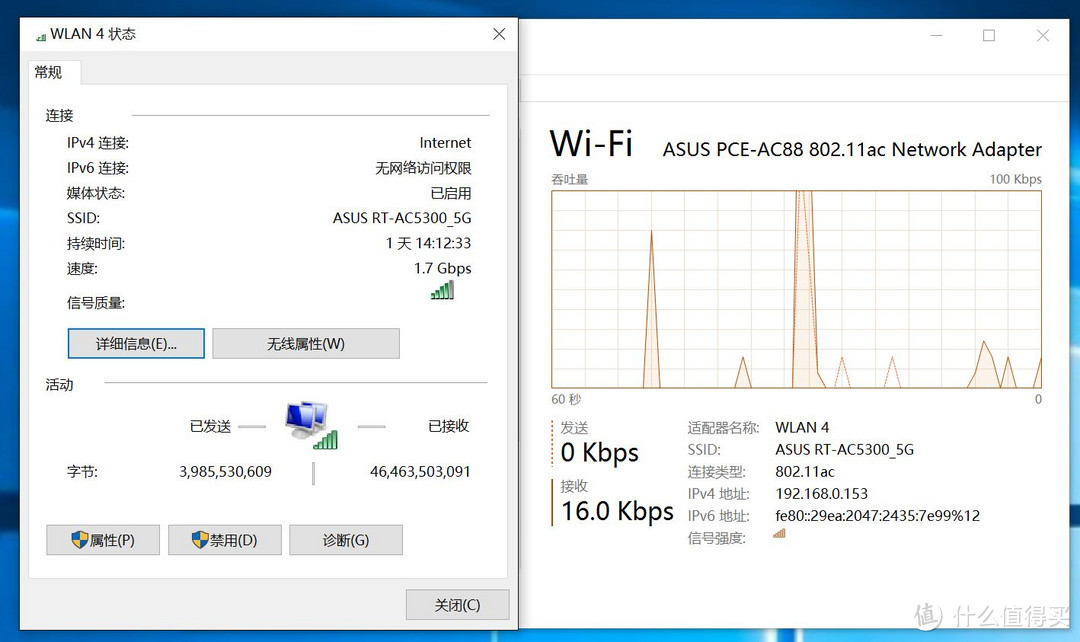

最后测试了一下持续在线率,挂了一个下载就去睡觉了然后第二天下班回家一看,一天14个小时稳定无掉线。
总结:
1、简单测试的结果:在125平的室内,PCE-AC88链接AC5300的5G1频段最差的结果可以达到下载97.3MB/S,上传70.4MB/S的速度,已经很接近千兆网线的室内传输速率,最好的结果下载106.8MB/S上传80.4MB/S已经接近千兆有线网络传输的理论数值。
2、速度2100Mbps应该理论上是千兆网络的2.1倍带宽了,为何上传下载都无法突破千兆网络的瓶颈呢,这是由于AC5300路由器的BCM47094千兆交换机的LAN带宽决定的,NAS接在LAN上,理论的千兆LAN传输速率就在108MB/S左右。所以无线传输是死活无法突破108MB/S的读写带宽瓶颈的。
3、PCE-AC88和AC5300的链接质量很稳定,在120-150平的房子里,这套东西几乎可以取代有线千兆网络来使用,但是普及上唯一的障碍就是接受价格。
