9块钱拯救残废二手UPS：APC BR550G 通病详解

序

自从上了张大妈就天天消费升级，营养是越来越跟不上了，19年跟风收垃圾搞了一个星际蜗牛，存照片共享文件美滋滋。那有nas了不配一个ups说不过去吧？毕竟谁都不想硬盘突然断电的时候磁头恰好在盘片上写数据。要不然你心爱的衣服穿的很少的小哥哥小姐姐打不开了那就……但是由于各种原因，一直没有配ups。高情商的说法就是鄙人对国家电网抱有10分之10的信任。 低情商的说法就是没钱。后来也就这样跑了三年无事发生，但是最近装电梯施工却打破了原来的平静，也不知道哪里找的施工队，搞得家里频繁的停电，偏偏还是工作日不在家的时候，这样情况一周一周反复又让我担忧起来。

果然怕什么来什么，在上周，那是风和日丽的某天下午，我的四块硬盘终于不负众望的全部出问题了。 当天晚上回到家发现共享目录都没了，查询日志发现机器重启过一次。问了一圈才知道当天停过一次电，而且一会有一会没有。DSM存储池里一块硬盘都识别不到了，吓得我赶紧重新插拔，还不识别，重启，重新插拔之后总算有三块识别了，但是还有一块一直识别不到。当时我冷汗都吓出来了，最后赌一把，把识别不到的三号硬盘拿到电脑上，在PE里重新格式化，插回去终于识别了，然后就立即重建阵列。现在硬盘可用，但这就是一个定时炸弹，等有钱了买一块新的换上，目前工作了一周无事发生。

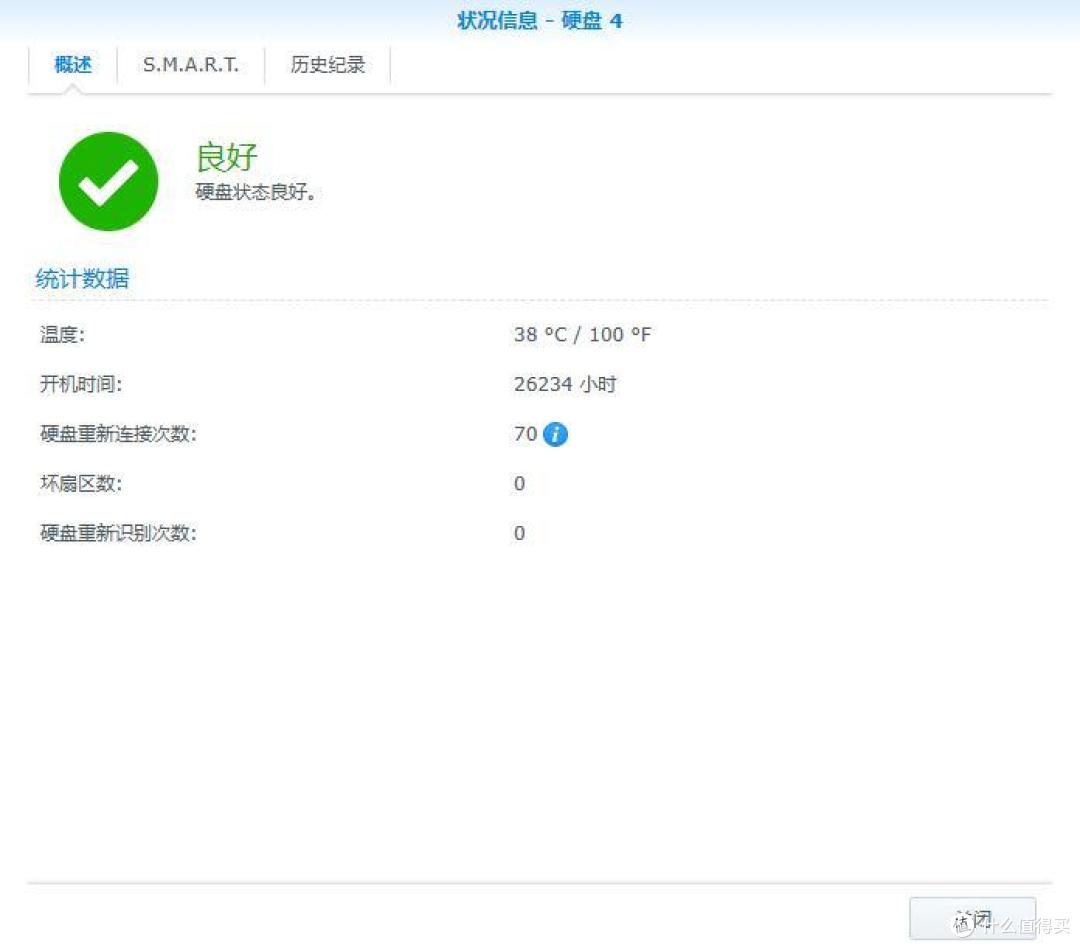

肇事者三号，现在已经恢复了，有惊无险

选购UPS

回到这个迫在眉睫的问题，买个UPS，买哪个呢？上网冲浪学习了一圈，了解了基本知识之后有了一个简单的思路。我的需求很简单，需要互动式的，断电了ups支持给nas发送指令关机就行。功率基本上不用留太多余量，毕竟ups的作用是给设备足够的关机时间，而不是给设备续命直到下次来电。淘宝逛了一圈发现国产的山特其实就有支持互动的型号了，功率足够价格也很不错。但是有时候人就是不安份，看了各种毒文，越看预算越高，200入门，看完数据中心级的在线ups预算上万。这肯定不行，还是买个便宜的够用就行了，可又想要抱着装逼的心态想买个国际大厂的。 奈何钱包紧张，属于是想花最少的钱装最大的逼。

经过一番缜密的小学数学，基本确定了我需要200w左右的负载，一个4盘的蜗牛+三台显示器，在断电的时候保证最少5分钟的供电就足够了。至于为什么不把电脑计算在内，是因为大部分断电都是发生在不在家的时候，我回家了施工队也回家了，他们不瞎搞的情况下断电概率非常低。当然另一个原因是实测电脑满载接近600w，这么大功率需要1500VA才能应付了，这个规格的产品体积和价格都太美丽了，完全买不起……

如果只带200W的话500VA的型号足以应付，恰好相中了APC的BR550G，细细长长的正好可以塞到电视柜里，比BK650这种巨大排插形式友好了不少。全新售价900多，咬咬牙可以坚持一下，但是下完单半夜十二点躺在床上，翻来覆去想，觉得不太对，垃圾佬的直觉告诉我这种东西一定有哪里的政企采购的退役品，买个二手的一定便宜不少。再说了UPS也就是电池变压器和逆变电路，这类机器结构简单也不会特别容易坏，万一捡漏了岂不是美滋滋。

然后就说干就干，把买的退了，去海鲜市场收了一个同款，同城只要280还包闪送。那天早晨基本上是做梦笑醒的。

著名的BK650M2-CH，很多人都推荐，但是这个外形太胖

BR550G-CN比较细长，垂直投影面积比较小

这时候第一个坑就出现了，为什么卖家只卖280块呢？因为根据卖家说，这个UPS的电池坏了。经常充不进电，原来是可以用的，所以现在电池去掉直接出这台机器。小问题，直接淘宝下单电池，型号是RBC110，80块包邮的价格倒是不太贵，但是因为电池的原因走陆运走了三天多才到。

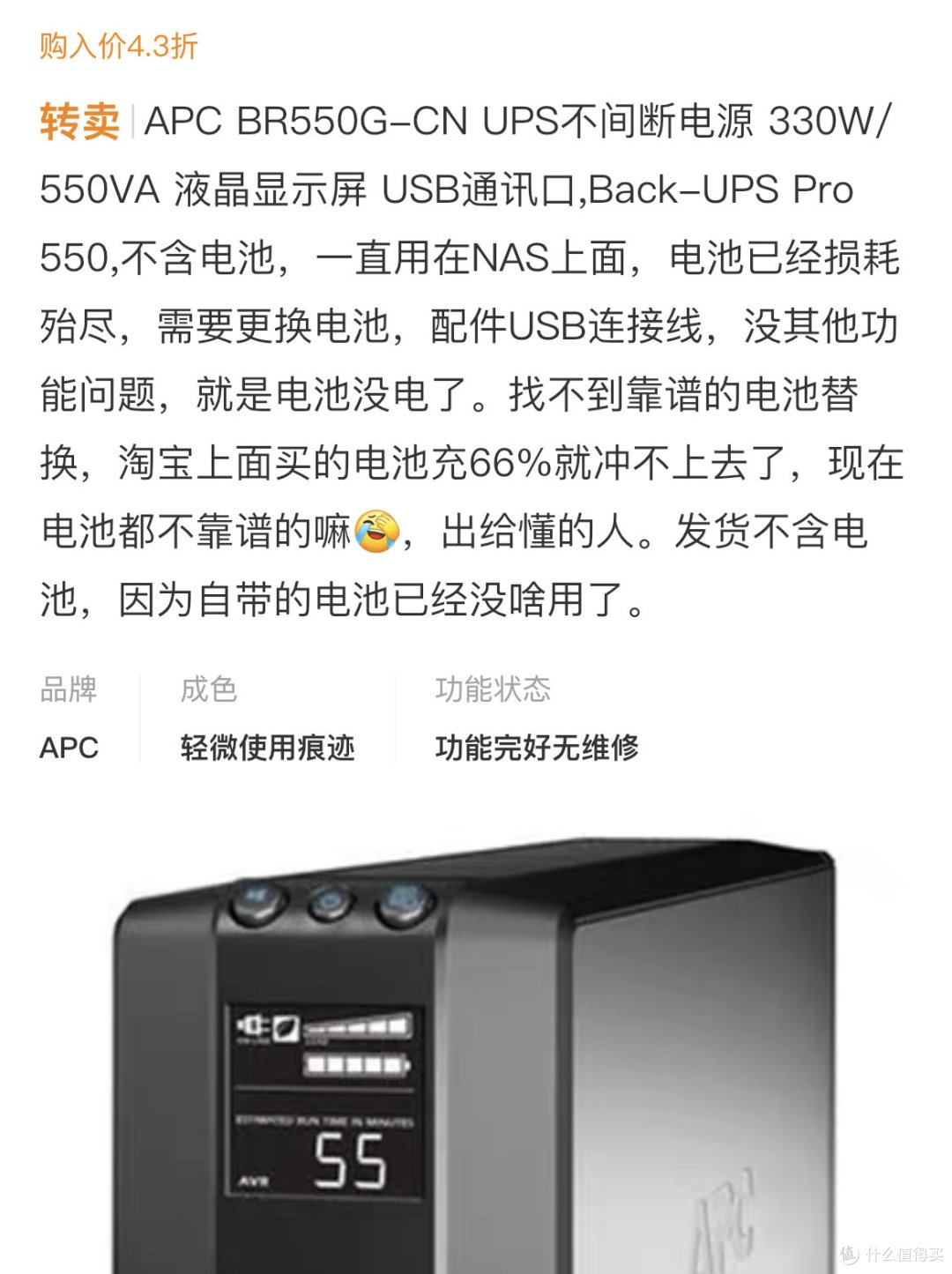

卖家描述

万事俱备，只欠东风，装电池，插电！开机！午安大电牛......嗯，好像挺正常的，插上用电器也正常显示功耗了，断开市电逆变器也正常工作了，这下可以开心的玩耍也不用担心断电了。如果这是一篇捡漏分享文章，那到这里也就结束了。事实真是如此吗。

坏了？还是没坏？

第二天回家我检查UPS，乍一看好像没事嘛，电池也有66%的电量，看来捡漏还是蛮成功的。

嗯，等一会，电池只有66%的电量。

是的，充了一天一夜之后电池只有66%的电量，而且数量之精确和卖家的描述完全相符。我的第一反应是机器可能显示出错了，拔掉电池重置，无果。该不会卖电池的坑我吧？拿出电池，万用表测量电压12.5v，属于铅酸蓄电池满电正常范围，意味着电池是没问题的，卖家没有坑我。那......该不会这个UPS坏了吧？插电，关机测量电池引线电压为13.9v，正常的铅酸浮充电压，但是当我开机的时候，电压突然就掉到12v了。坏了，我心里咯噔一下，这意味着这台UPS是真的出问题了。完了，常在河边走哪有不湿鞋，垃圾佬也翻车。

这一夜我是翻来覆去根本没睡好。

那总不可能就这么用吧，我花了重金买回来一个次品，谁心里都难受啊。所以第三天我在公司紧张的摸了一天鱼，经过我不懈努力的网上冲浪，得出一个结论是：可以修，而且很简单。

其实文章封面已经剧透过了，这里直接说结论：BR550G有设计缺陷，在封闭空间，长时间运行时，初级滤波电容受到下方mos散热片影响，长期处在高温环境，从而极大提高了漏液可能。

换句话说，又又又是辣鸡电解电容出了问题。海外的APC论坛上有多例类似的情形，99%都是因为这两颗电容造成的问题。只要换掉就可以解决电池充不满这个问题了。

梦回大学电子信息课

说干就干，那就动手拆机。这里由于拆的比较开心，没有拍很多照。 但是机器本身还是比较好下手，全机只有7颗十字螺丝，规格相同。先打开电池挡板，取下电池，就在电池仓有一颗螺丝；机身后部四角各有一颗螺丝，剩下两颗在前面板黑色装饰条内，先扣开机身下部装饰条，左右各有两个卡口，然后按住装饰条中间，从下向屏幕方向推动就可以取出来了；最后两颗螺丝位于机身正面下部和顶部按键中间。

全部取下后左右两侧外壳就可以分开了，注意机身后部巨大的变压器，非常重，砸到了可不好受。

右下角黄色变压器右侧的就是出问题的电容

观察内部电路板，在中间低压与高压区分界处有两颗40A红色的汽车用保险丝，在保险丝上面就是我们的罪魁祸首：怀孕电容。

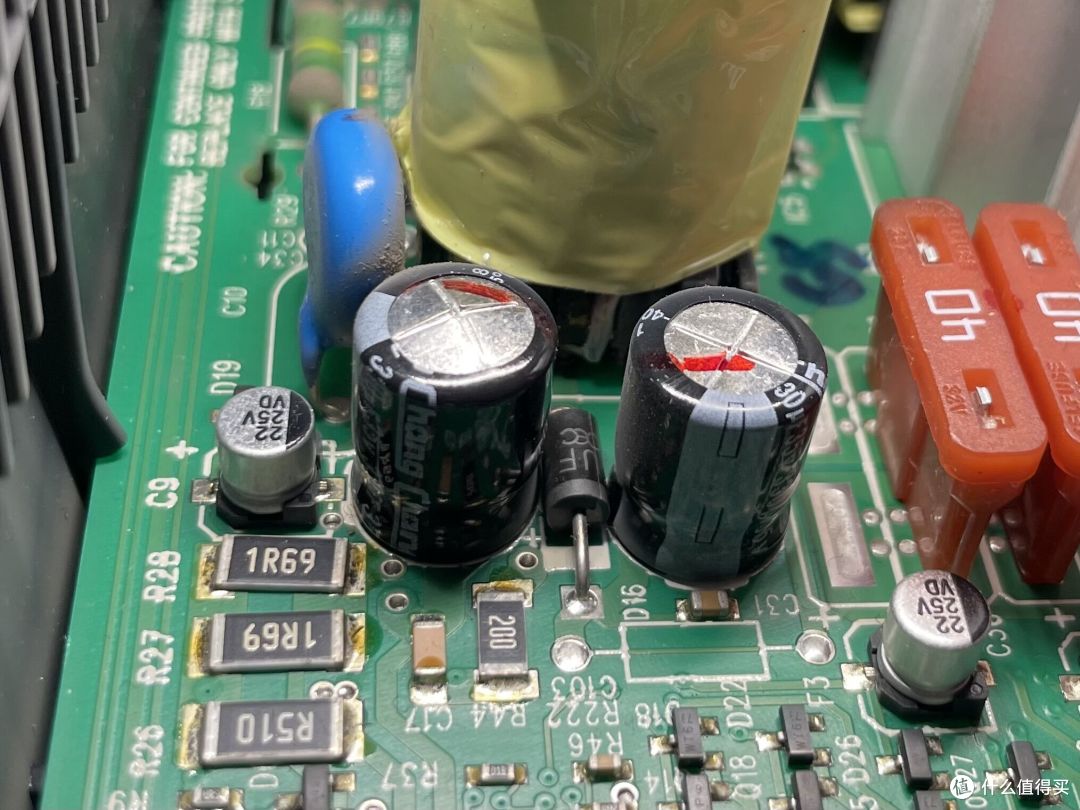

电容顶盖已经鼓起，代表它已经失效了

拆到这一步，基本上就能确定问题就是他了。我这台机器只有一个电容爆了，另一个的没有，但是这两颗电容是成对工作的，同时也为了更好的修复这个问题，杜绝后患，我打算把这两个电容都换掉。

我转念一想都拆到这了，那不如一步到位换个好一点的电容，原机两个电容规格为35v330uf电解电容，更换耐压50v330uf固态电容可以极大改善高温状态下漏液的问题，同时耐压更高也更不容易炸。

淘宝随便找了一家店下单了50v330uf固态电容，四只要价九块八毛包邮，怪不得APC舍不得给你用。

来自东洋的红色高级电容

买完电容之后接下来就是拆除电路板，这一整块PCB是利用外壳塑料卡扣直接卡在上面的，不得不说这个成本控制那是相当的优秀，APC是真的会。首先断开前部控制屏和低压部分的连接排线，在靠近电池仓还有一个温度探头连接线也需要断开，然后把外壳和PCB立起来，将变压器轻轻移出来，用一字螺丝刀撬开周边的一圈卡子整块PCB就可以拿下来了，拆下的外壳可以放一边清个灰。

准备焊台锡丝铜网等材料，先高温熔化需要拆除的电容引脚，然后缓慢用镊子拔出，多来几次就可以把原来的拆下来了。然后松香铜网清理焊孔，上新电容即可完成修复。从拆机开始这一步要是各位小伙伴动手能力不太够的也可以去周围找找家电维修的大爷，一般都能帮忙。

固态电容更换作业完成

换好了就是这样的，注意看电容极性，不要装反了。有万用表的测量一下电容两个引脚，没有短路就正常。

之后就是按原路装回去，别忘了插温度探头的线，不插开机会报错。这样整个问题就解决了，其实说难不难，但是说简单也不简单。 我相信大多数遇到这种问题的人可能就直接把机器丢掉了，花点钱买个新的更省时省力。这就是被消费主义和计划报废浪潮裹挟的我们，只要产品本身够便宜，厂家PPT做的够好，大家就会不断地购买新产品来代替那些坏掉的老产品。

跋

截至我提交文章之时，这台修好的UPS已经工作40多小时了，现在所有的功能都恢复了正常，总计修复成本：材料9.8元，几个小时的上网摸鱼，以及一根被松香烫到的食指。

希望我这篇文章能为各位带来一点经验，事实上APC整个系列从500VA到1500VA的型号都或多或少有这个问题，如果你恰好发现自己的UPS也充电到一半不满了，那很有可能就中招了。

另外如果手边恰好没有对应规格的电容，220uf 230uf 470uf之类的都是可以使用的，但是耐压不能低于35v。同时请注意电容直径不能大于10mm，要不然插不上PCB。

最后的最后，RAID出问题了，千万不要直接重建，千万不要用原来的硬盘重建，好孩子不要学我。
