拆解报告：HuntKey航嘉WIFI智能插座SSE109

HuntKey航嘉是全球排名前十的电源企业，其产品品质获得众多智能手机品牌的认可，也是多家手机原装充电器的供应商，一直在不断的研发自己的配件产品。最近充电头网拿到航嘉的WIFI智能插座，这款产品体积小巧携带方便，可随插随用，配有一个3+2位插孔，配合“小鲸鱼”手机APP使用，可实现定时、一键控制开关等功能。下面我们就对这款产品进行拆解，看看里面用料如何。

一、航嘉WIFI智能插座外观

航嘉这款产品采用白色外包装盒，设计风格简约，包装盒正面印有HuntKey航嘉品牌和产品外观、名称等信息。

背面标注产品信息

产品名称：转换器

型号：SSE109

电压：250V-

电流：10A MAX

功率：2500W MAX

产品尺寸：43.8*56.8*53.9mm

无线连接：WIFI

使用环境：0℃~60℃

产品应通过了3C认证。

侧面印有航嘉公司的基本信息。

包装内含转换器和使用说明书。

HuntKey航嘉这款WIFI智能插座采用PC阻燃材质白色外壳，侧面采用亮面烤漆处理工艺十分光滑，输入输出端外壳则是磨砂处理。输出顶面外壳配有一个3+2位插孔，右上角有一颗LED指示灯，下端印有HuntKey品牌logo。

将转换器接通电源，指示灯亮黄绿色。

侧面之间为光滑弧面过渡，侧面与输入输出端外壳交界处棱边分明。

顶部配有一个总控开关键，按键旁印有MAX 2500W字样。

输入端配备三脚国标插脚，输入端外壳标注产品信息。

拿一元硬币做参照物，可以看出产品体积比较小。

净重约为66g。

二、航嘉WIFI智能插座拆解

将机身壳拆开，输入端外壳边缘采用超声波焊接封装工艺，交流插孔全部配备国家标准的安全门。

PCB板上焊接白色插座，边缘处焊接了降压电路的元器件。

PCB板前端上三个元器件分别是延时保险丝、NTC和继电器。

延时保险丝打胶固定，规格为1.0A 250V。

继电器特写。

宁波汇龙仓 932-5VDC-SL-AH 继电器，线圈电压5V，触点容量10A250V。

汇龙仓 932-5VDC-SL-AH 继电器 详细资料。

NTC浪涌抑制电阻，用于抑制上电浪涌电流，外部的热缩管已被拆掉。

PCB板侧面上是两颗工字电感、两颗电容以及一颗蓝色元件，并且这些元器件均有打胶固定。

工字电感特写，外套热缩管。

两颗电解电容规格一样，均为400V 4.7μF，且均来自AiSHi艾华。

471K压敏电阻。

另一侧垂直焊接有一块小PCB板。

小PCB板另一面有一个屏蔽罩，上面贴有信息标签。

将屏蔽罩拆掉，下面是一颗芯片，丝印BL0908，物联网芯片，控制插座开关。

26.000MHz贴片无源晶振。

这一侧焊接一颗电解电容、电源控制开关和LED指示灯。

绿色塑料皮电解电容规格为35V 150μF，SAMXON品牌。

开关键特写。

LED指示灯特写，焊脚处使用黑色塑料柱进行支撑固定保护。

将输入端外壳拆下，PCB板中心位置有一颗黑色螺丝。

将螺丝拆掉，才能将顶部白色塑料外壳拆下，白色塑料外壳上还带有卡扣设计。

接地线的插脚可抽出，一片金属。

PCB板背面一览，高压部分有隔离开槽。

ES1J 超快恢复二极管。

Chipown芯朋微PN8016芯片，非隔离降压，内置800V耐压MOSFET，输出电压可通过FB电阻调整，支持全面的保护功能。其内置800V高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能；该芯片提供了完整的智能化保护功能，包括过载保护、欠压保护、过温保护；另外PN8016的降频调制技术有助于改善EMI特性。

PN8016资料信息。

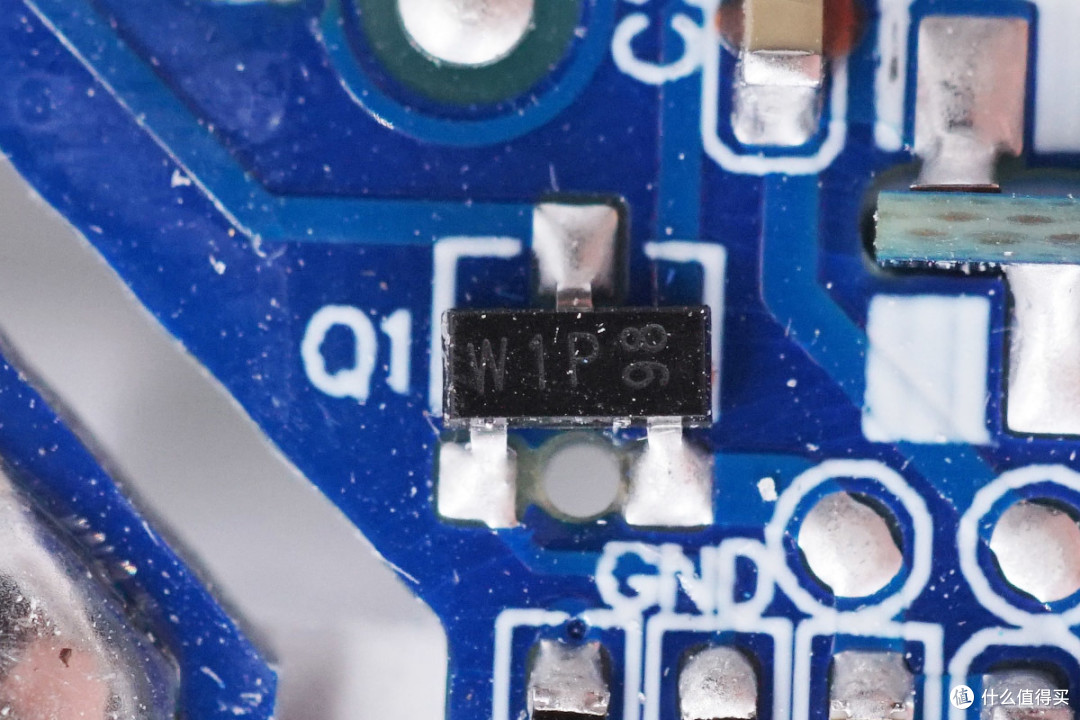

PMBT2222A，NPN三极管，控制继电器线圈。

微盟 ME6206 稳压管，为WiFi模块供电。

全部拆解完毕，来张全家福。

充电头网拆解总结

HuntKey航嘉这款WIFI智能迷你插座虽只有一个3+2位插孔，却胜在体积小巧并且可以进行智能操作。配合“小鲸鱼”手机APP和智能音箱或耳机使用，可实现实时监控、远程控制、定时开关、语音控制等传统插座无法达到的智能场景。

充电头网通过拆解发现，内部空间有限，但是元器件设计布局清晰有条理，侧面也可以体现出航嘉的功底。内部使用了芯朋微PN8016降压配合稳压为物联网芯片供电，而电解电容分别采用艾华和SAMXON，用料扎实。各元器件全部打胶进行加固，稳定性有保障。
