兆芯A C4350AL处理器性能功耗能效测试报告

额……老铁们，我图吧老捡垃圾的了。今天咱更新一期简单给各位带来兆芯成立后推出的第一款早期产品，兆芯A C4350AL的功耗性能测试。

说到做这个测试的原因主要还是因为作为图吧垃圾佬发现目前市面上关于兆芯的评测除了少数几个期刊资料以外就没有什么详尽的资料了，而最近一些关于兆芯飞腾海光等国产芯片新出的测评或者说测试视频咱看了下又发现不太对劲，作者是龙芯吧小吧主，所以咱从去年年底开始就推迟或者说减缓了图吧日常捡洋垃圾的节奏，主要开始面对国产芯片进行捡垃圾。

这期咱进行测试的就是下图这款兆芯的早期产品，C4350AL，也是兆芯A成立以来最初的产品。这块板子是联想VT8611，V1.0正式版，正式版的板子左侧上面会有ZX的丝印，表示这是联想参与国产化的这么一款板U产品。

图上可以看到板子的型号就是VX11P-LM V1.0，这个板子现在均价50包邮左右，市面上存在的还有V0.3和V0.4，都是大同小异的布局，区别是非正式版没有ZX的打标，其余基本一致，14pin电源供电后置双USB3.0之类的没有区别，咱买过的非正式版普遍没有原装散热器需要自己解决散热。顺带说下，这个板子的散热咱最近也维护了，主要是拆机换硅脂前板子的U跑不到最高频率只能跑默频，而换了硅脂之后就能长期睿频了一开始我以为板子有问题实际上并没有，就是硅脂干了。

这个板子进BIOS能看到主机型号是开天M6000，咱也是写这期文章的时候才知道这个B板子的BIOS居然支持鼠标操作，NB大了，这不是AMI的BIOS吗？

这个机器的基本水平如图，基本就是个集显能玩罪恶都市插了独显原神15帧的水平，看CPUz跑分和J1800卧龙凤雏实际上由于FSB总线和南北桥芯片组（南北桥全集成在芯片组）的存在整机的功耗肯定比J1800要高。

上期在论兆芯的提升：从兆芯A到兆芯C（国产X86技术源自何方）中我们说过兆芯A是威盛将大陆集显芯片组团队直接原地转让之后提供CPU设计资料复盘整个设计流程的一款教学U，它的原型就是VIA L4350，而根据资料显示这个40nmU的TDP功耗达到了27.5W，这个咱作为图吧垃圾佬不是很相信，因为咱见过1.6G单核10W 65nm的U2557，也见过同样40nm CNC核心的VIA EDENX2 U4200 1.0G TDP只有9W，而威盛的U一直以节能低功耗小核心著称，所以对于以赛亚1架构的U双核能拉到接近30W还是不太相信的。所以即使龙芯吧小吧主没有说兆芯70W TDP CPU的整机功耗可以达到125W咱也有一定的理由对兆芯的功耗进行测试。

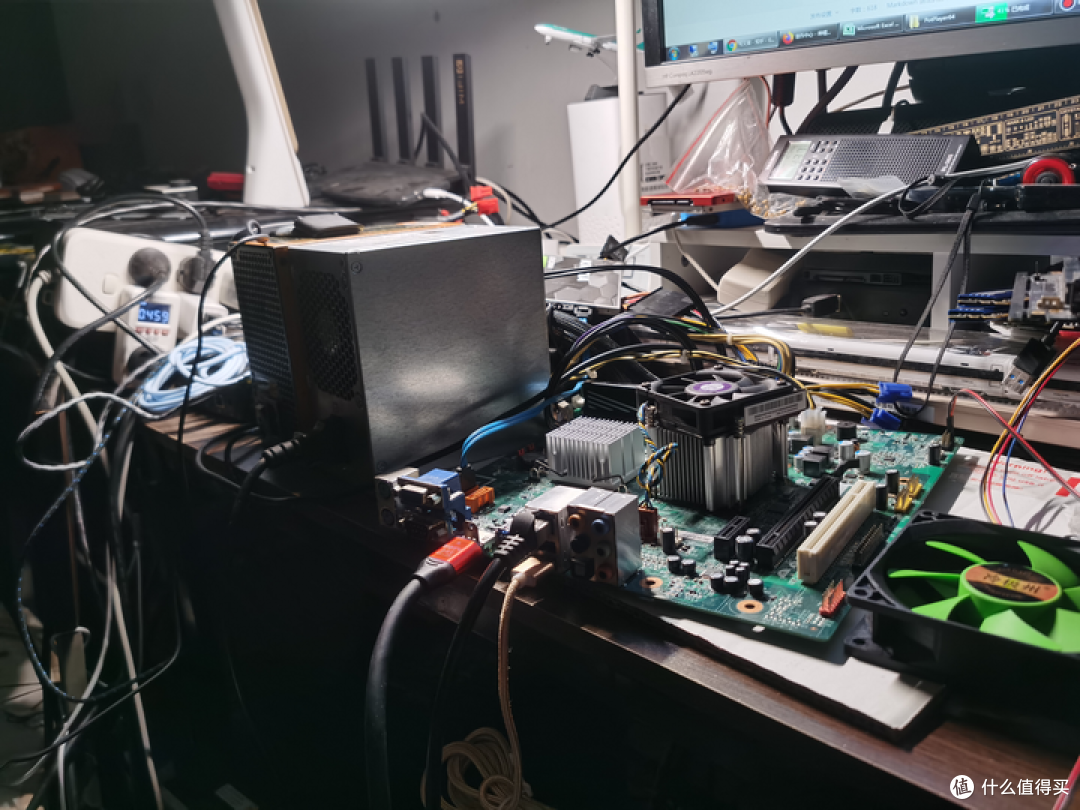

至于功耗测试由于兆芯的产品全系都没有集成功耗统计所以需要手动测，当然J1800 J1900集成了功率显示咱也不是很相信这玩意的功耗能达到1W，所以基本都是通过掐表测量。这期为了测试兆芯C4530AL频率性能功耗关系咱是首先用window电源选项高级电源设置精确调节CPU频率，然后通过已知效率80铜电源测220V输入功率，再根据跑分结果测算能效以及功耗曲线，图吧的测试方法就是这么个流程，未来测试龙芯等国产U的能效也可以用相似的方法进行

测试过程演示视频：【图吧日常】兆芯C4530AL频率性能功耗关系测试

电源使用了康舒PCE021的双12V电源，联想14+4pin 310W80铜认证，这个电源基本可以保证测试结果相对准确，比之前用【图吧日常】35包邮的康舒240w 80铜14pin sfx电源测试同样工况下的功耗甚至还会低一些。

然后直接说结论：整机功耗测试结果表示C4350AL功耗符合维基百科标称的27.5W TDP，标称频率下功耗表现正常，睿频1.73G满载状态下功耗上升幅度明显偏高，能效下降

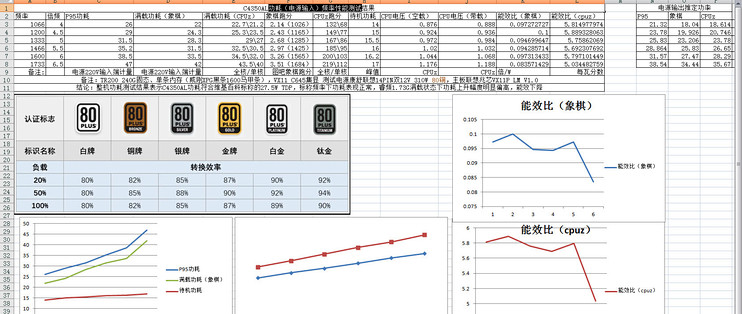

基本测试数据如图

C4350AL功耗（电源输入）频率性能测试结果

频率

倍频

P95功耗

满载功耗（象棋）

满载功耗（CPUz）

象棋跑分

CPUz跑分

待机功耗

CPU电压（空载）

CPU电压（带载）

能效比（象棋）

能效比（cpuz）

1066

22.721.2

2.14（1026）

13268

0.876

0.888

0.097272727

5.814977974

1200

4.5

24.3

25.323.5

2.43（1165）

14977

0.924

0.936

0.1

5.889328063

1333

31.5

28.3

2927

2.68（1285）

16786

15.5

0.972

0.984

0.094699647

5.75862069

1466

5.5

35.2

31.5

32.530.5

2.97（1425）

18595

1.02

1.032

0.094285714

5.692307692

1600

38.5

33.5

34.532.0

3.26（1565）

200103

16.2

1.044

1.068

0.097313433

5.797101449

1733

6.5

43.540

3.51（1684）

219112

1.176

1.188

0.083571429

5.034482759

备注:

电源220V输入端计量

全核/单核

图吧象棋跑分

全核/单核

峰值

CPUz

倍/W

每瓦分数

备注：TR200 240G固态、单条内存（威刚XPG黑条1600马甲条），VX11
C645集显测试电源康舒联想14PIN双12V 310W
80铜，主板联想兆芯VX11P LM V1.0

结论：整机功耗测试结果表示C4350AL功耗符合维基百科标称的27.5W TDP，标称频率下功耗表现正常，睿频1.73G满载状态下功耗上升幅度明显偏高，能效下降

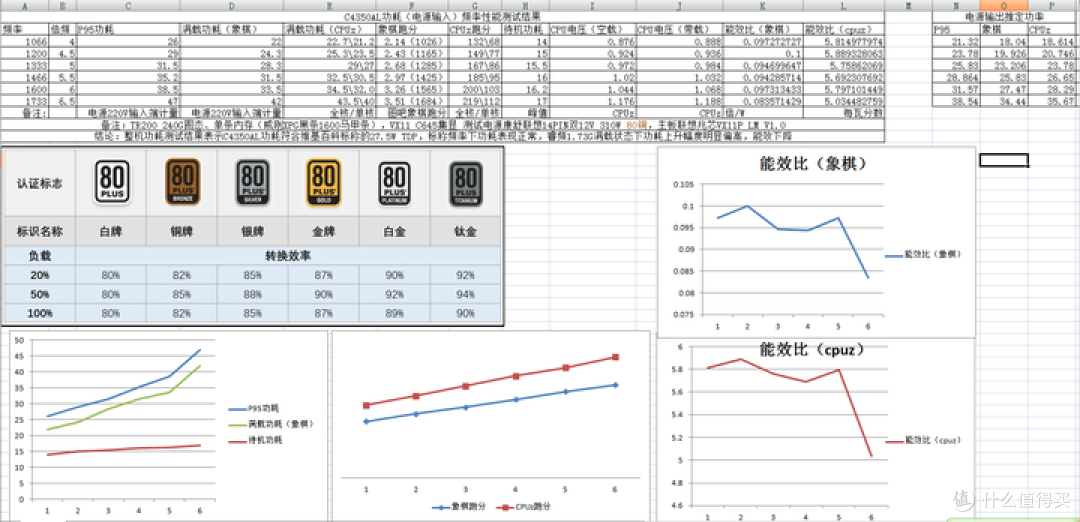

表格（如果支持的话各位可以直接看表）

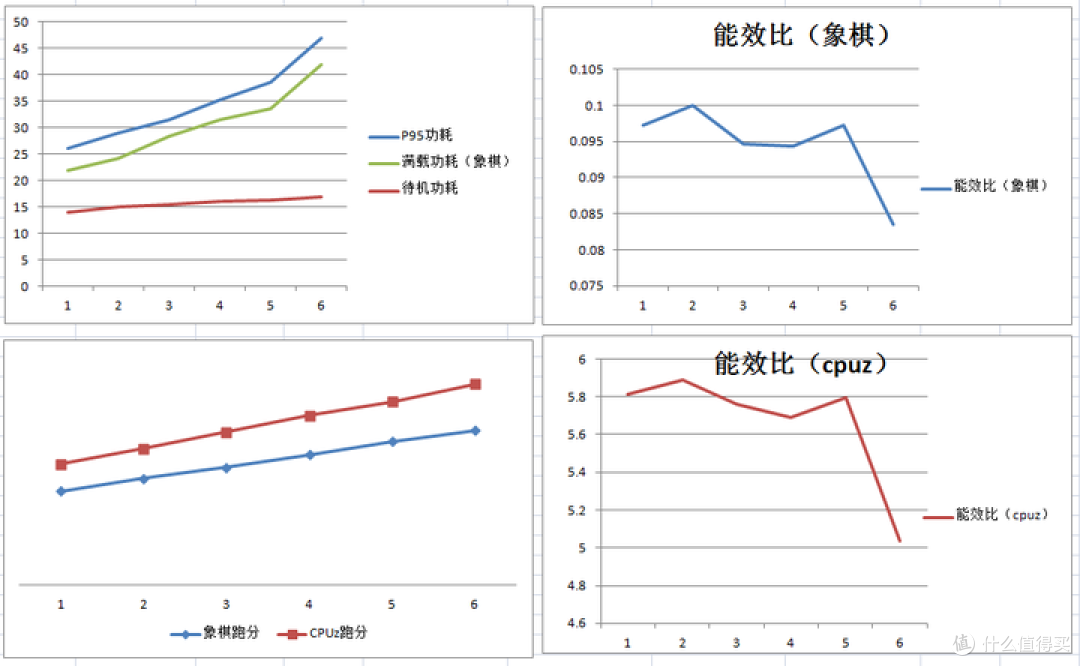

可以看到，随着频率的上升整个U的性能跑分性能是成正比在上升的，但是当越过了1.6G的标称频率达到了1.73G的睿频之后整个U的功耗却直线上升，能效比直线下降，整个U的最佳性能/能效平衡点就是在1.6G的标称频率上，高过或低于这个频率能效比都会下降。这个U的最佳能效在1.2G上但是性能降低25%，由于功耗相比最低1066的频率并没有提高多少所以根据此特性建议可在日常使用中优化通过电源管理将1.2G手动设为最低频率在此频率下待机可提高低载状态下的性能。而对于1.73G的睿频来说通过它的功耗表现咱也算是理解了L4350的TDP为何要标称27.5W主要就是最后这0.13G完全是属于不顾能耗强拉上去的频率，日常使用中如果对功耗或者能效敏感建议还是尽量少用睿频或者直接通过电源管理最大处理器状态选项禁用，就能显著的提升这个U的能效表现。

即使是最严苛的状态下把C430AL固定在1.73G最高频率下使用P95烤机，根据测试的结果也能推定电源输出功率在38W，对于27.5W的CPU+5.8W的南北桥来说并不算高，主板上的风扇内存和固态（通过DC-DC供电）以及各元器件都是要耗电的，所以兆芯A的处理器功耗符合TDP，不存在虚标。虽然但是相比过去测的兆芯整机功耗=CPU TDP的测试结果来说这个U就比较拉一点了。然而只要把这个U的睿频禁用就能得到CPU满载状态下整机功耗=CPU TDP的情况，这足以说明问题。后期兆芯KX6000系列的6780相比6580多出来的20W功耗也是因为从2.5G 50W的八核强拉了0.2G的频率，个人认为这种情况都是可以用户自行解决的，只需要指出问题所在即可。

就这样，谢谢朋友们！
