小白家庭网络装修与升级改造计划
写在前面:本文为了能够浅显的抛砖引玉,隐藏了部分非关键技术细节,非保姆级教程。
0x00 需求篇
作为一名极客轻症,对家庭网络的想象围绕的是: 爽和快!
“爽”是建立在“快”的基础上,要想实现需要回答如下问题(答案):
“要快”:
1.运营商怎么选?
(小孩子还猜?联通、电信双线接入)
2.运营商送的光猫性能如何?
(桥接模式小于1G可以用,大于1G更换会突破限速)
3.路由性能如何?
(在带机量不多的情况下大部分路由性能都可以,我换了软路由)
4.无线WIFI信号覆盖如何?
(吸顶式AP+AC覆盖,或者AP模式有线回程MESH,我用了AX3600*3 5G覆盖)
“要爽”:
1.接入设备精细控制权限?动画片时间,刷抖音时间等。
(爱快行为管控->应用协议控制,如果有脱离家庭WIFI使用4G行为的话,需要设置IOS的屏幕使用时间(神器))
2.涉及隐私的场景(摄像头)网络如何管理?
(爱快ACL规则、行为管控->网址黑名单)
3.如何提升网络高可用?
(联通、电信双线接入,流控分流,故障切换)
4.如何规划网络游戏场景的流量?
(爱快流通分流->协议分流,智能流控->游戏优先 小包优先)
5.多并发场景下NAS服务器接入?
(如果存在同时读取的情况,做链路聚合,增加并发带宽。目前群晖4口链聚后达到4G/带宽,机械盘Raid5读取220MB/S(物理性能受限))
6.如何利用闲置带宽回血?
(ESXI安装CDN虚机,网心、甜糖,满足机柜每日电费后略有盈余)
0x01 装修篇
注:仅针对与网络部分的装修相关阐述
1.1.弱电箱选址
大多数住宅的弱电箱被安排在了客厅的电视背景墙上或沙发后(有些恒大系在入户门左右)从美观性与维护便利性来说不一定合理。如果房屋处于毛坯状态,建议改造至一个隐蔽的角落,从走廊弱电井重新穿光纤和其它弱电线(如有线电视)。
如果弱电箱位置不好更改或已经是精装房,建议测量弱电箱大小,原则上越大越好。如果像我一样喜欢折腾的话,可以在弱电箱前面放个小机柜。
我家的情况是弱电箱在电视背景墙上,会被电视柜遮挡,而且很小,果断移位。
房屋结构比较紧凑,未来想要放置机柜,只好迁移弱电至浇筑楼梯的下面。也正因为放置机柜遮挡住弱电箱本体,无需柜门,我就买了个比较便宜的,贵的都是柜门比较好看。
弱电箱至走廊弱电井,我穿了2根烽火纤芯的单模光纤,当时想的是留作1条备份,结果现在接入了双运营商
注:光纤很便宜,如果穿管容易,可以适当多留备份。
1.2 网线选择与接地
正规厂家生产的网线都不差,只要从正规渠道购买就好。我选择了秋叶原的6类双屏蔽,用量200米到手不足2.5元/米。
相对来说,双屏蔽层的网线不好打6类带理线和燕尾夹的水晶头,还需要专用的6类网线钳,用这个网线打了24个跳线水晶头,手指都麻了.... 后来还是换了成品跳线。
另外提一下网线是否有必要买带屏蔽层的,我认为最主要是看预算,带的当然是比不带的好,但是如果说你不能有效接地,也没干扰源,传输距离又短,不带屏蔽也并不会有实际的体验差别。(猫爷有个网线接地的测试视频,感兴趣可以搜搜看,并关注下他测试时的网线长度)。
很多小伙伴用了屏蔽线并没有效的接地(看了站内很多文章,普遍没有真·接地,还有把网线插在交换机上,交换机外壳接地就认为等价于网线接地 ),可以说没用上配线架的,都不能优雅的接地。
接地作用在此不做详解,只介绍真·接地方法:
①【十分繁琐,极不推荐】每根网线屏蔽层引出一条细线与地线相连。
②【推荐】网线与配线架的屏蔽模块连接,配线架统一接地。
1.3布线原则
能用有线用有线,哪怕现在用不到,以后可能也用到。新装修考虑网线光纤同穿,为万兆光做预埋。
有线是基础,无线是补充,交叉互备,有备无患。
考虑好室内外(走廊)监控位置,预留网线(POE)。
放弃86面板式AP+AC方案,覆盖差、发热大、贵。别听一些充值自媒体、装修公司鼓吹了。技术日益革新,需要考虑替换成本和便利性。
如果选择AP+AC方案,建议选择吸顶式AP,或者隐藏到棚顶检修口里。毕竟AP也不是什么家具,陈列的艺术品,只是网络基础设施。
如果选择mesh方案,首选是有线回程mesh,减少5G信道占用和延迟,实在无法布线就只能无线回程了。同样能藏还是藏起来。
棚顶AP位置预留网线和强电(虽然可以POE供电,但有备无患)
0x02 硬件篇
2.1 交换机
自用TL-SG2024MP,网管+静态链聚+24口POE全千兆。稳定的狠,下次升级可能要等到万兆24口普及吧。
网口数量根据接入设备的多少,做一定的预留,尤其是打算做链聚的网络。
网管交换机普遍价格都不高,而且功能类似,性能都很稳定,不用过于追求高价产品。如果有在线剪辑,等非编需求,可以选带2-4口10G SFP的产品。
2.2 NAS服务器
自用群晖DS1517+,用了几年了比较稳定。5*12T插满+5*12T硬盘柜。
轻度使用的用户,也可以自建黑群,功能上基本都是一致的。
2.3 UPS
APC BK650 家用YYDS不解释,有很多反应电池爱报警,我的4年了还没换电池,可能是人品爆发,当然自己换电池的话只需百元左右。
2.4 路由
软路由截止目前,我一共研究了三款设备:
V1.0 小马V1成品软路由 (N3710 4G内存 4口千兆)
优点:低功耗,入门神器,性能比J1900强 缺点:esxi下显卡无驱动
V2.0 自组i7软路由(I7 8700T H310工控 16G内存 500G SSD 4口千兆I211)
优点:低功耗,性能强劲 缺点:为了追求机箱小巧,无法装半高PCIE卡(也就是无法10G)
我刚刚从V2.0升级至3.0,升级原因是看了一眼本站大佬的一篇 Juniper SRX300防火墙结合猫棒的文章,仅仅一眼就上了头,黄鱼淘了洋垃圾SRX300和2个MA5671a猫棒,结果研究了几天对SRX300开机速度与配置方法有点迷,而且不好上架,已经出掉重建新的软路由。

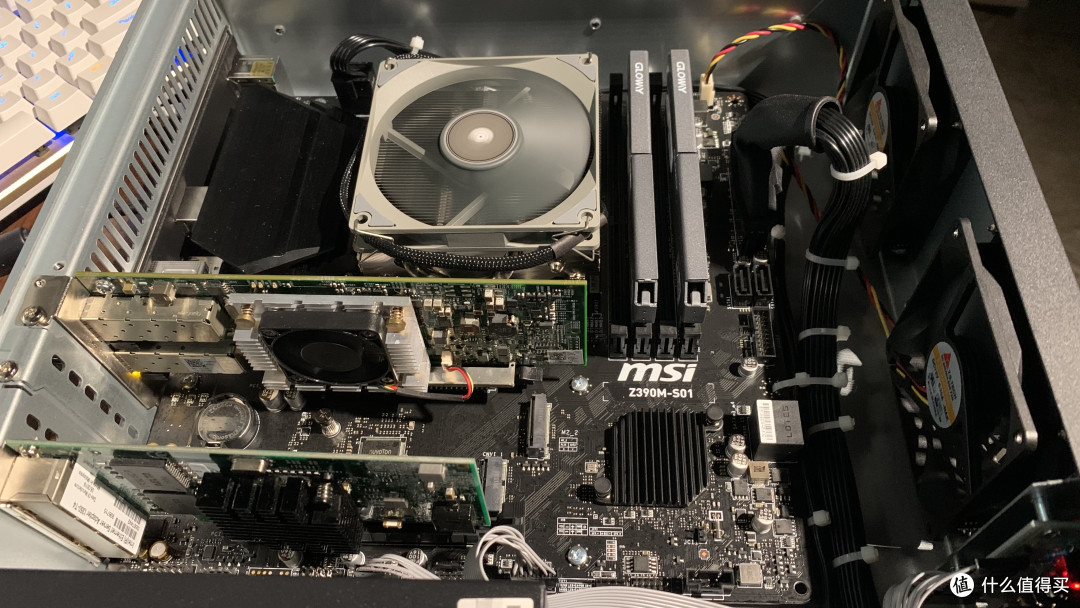

V3.0 自组i9 2U软路由(I9 9900+Z390+16G内存+1T NVME +DELL BCM57810S 10G*2+INTEL I350 T4 V2+主板自带螃蟹卡1G)
中了猫棒毒主要是因为光猫的LAN口只有千兆,例如一般500M的家宽限速都是高于500M的,同理1000M的限速也高于1000M,但又被光猫的千兆LAN口速率限制,这哪能忍
经过查看各种帖子,总结出方案:华为MA5671a刷改版固件变身猫棒,与网卡协商2.5G速率(如果有能协商10G的物美价廉猫棒当然更好),刷固件教程建议百度,关键词ma5671a GPON Stick ,懒得刷的可以直接购买成品(分蓝色UPC和绿色APC接头,买之前可以让卖家改好,省个转接头)。
10G网卡选择了DELL拆机的BCM57810S PCIE X8接口,网卡选择需谨慎,一方面要与虚拟化软件驱动兼容,我用的esxi6.7 和7.0 最新版本均可兼容;另一方面更要与猫棒的协商速率吻合,很多10G网卡无法协商2.5G需要注意。
1G网卡方面选择了INTEL I350 T4 V2 PCIE x4属于中规中矩的一张卡,胜在稳定,价格也不贵。
某猫有几家卖4口1G网卡的店铺,虽然是PCIE X4接口,实际靠后的几个金手指没有接线,4口并发速率是不可能达标的,注意避坑!
主板选了微星Z390-S01,MATX,属于Z系列的丐版,价格便宜,接口满足需求,内存光威D4 3000。
机箱在某宝买的支持ATX电源的2U机箱,大赞,价格十分便宜,用料做工没得说。电源采用金牌电源,7*24开机电源转换效率和品质是尤为重要。某东买的先马500W金牌,220V 50%负载下,转换效率90%,200+的价格还能买到金牌全模组+5年质保不容易。
0x03 软件篇
基础软件的安装 ESXI、PVE、爱快等,基本的安装配置教程有很多,而且没有门槛,请自行检索,这里不重复造轮子了。这里介绍下关键点。
3.1 关于硬件直通配置
硬件直通可以带来显著的性能提升,相关测评可以去b站搜索,硬件支持的话能开还是一定要开的。注意事项:
①.BIOS上一定要开启VT-D功能,否则无法硬件直通 ,SR-IOV也不正常;
②ESXI下不要将所有的网口都做成直通!!!会导致无法进入管理web,解决方法是开ESXI SHELL,改esx.conf配置文件,重改vmkernel ,或者重装ESXI;
③直通后需要重启系统。
3.2 关于ESXI安装/升级驱动方法
esxi无论是6.7还是7.0版本(包括小版本更新的u3u3b等)自带的驱动都不是最新,建议将驱动更新至最新版本。由于Z390主板上自带了一个8111H的螃蟹卡,准备当做esxi硬管理口(技巧:软的管理口可以绑定在爱快LAN,局域网直接进ESXI管理),7.0可能不太好驱。我安装的是6.7U3版本。
安装/升级步骤:
①.注册个vm账户,在支持检索页面说搜索所需驱动型号,注意添加过滤条件!
https://www.vmware.com/resources/compatibility/search.php
②.下载对应的驱动包,注意核对VID DID SVID SSID信息
③开启esxi ssh功能,使用xterm、crt、xshell等工具连接,并上传驱动vib程序,建议上传至/tmp/ 目录下,重启esxi后会自动清除临时文件()
④执行安装命令
esxcli software vib install -v /tmp/驱动文件名.vib
⑤安装成功后会界面会提示true字样,并说明重启后生效,等所有驱动都装完后一并重启即可。
3.3 关于BCM57810S兼容2.5G协商的配置
默认情况下BCM57810S固件中开启的自动协商模式是1G/10G自适应,由于MA5671A是1G/2.5G协商,希望协商成2.5G的模式需要改下BCM57810S的固件配置,比较简单,方法如下:
①准备一个大于1G的U盘
②使用Rufus斜盘工具,在U盘中写入一个MS-DOS启动盘
③下载QLogic BCM57800 Diag Driver驱动
https://www.helpjet.net/Fs-34550700-12624658-11814131.html
④解压下载的驱动,并将 B57BCMCD_T7.12b.4.1.zip/dos/Diag/NX2_Ev/ 目录下的全部内容复制到写好MS-DOS的U盘的根目录下。
⑤将U盘插入ESXI服务器,开机选择从U盘引导,进入MS-DOS
⑥进入MS-DOS后在命令行输入ediag.exe -b10eng 启动ediag驱动配置工具
⑦依次执行如下命令每行回车。(如需修改第二个光口,执行完后,退出至顶层,命令首行修改为device 2对第二个光口做相同修改,如果第二个光口量连接局域网10G速率,请不要修改)
device 1
nvm cfg
7
35=70
36=70
56=6
59=6
save
exit
命令解释:35/36=70 表示 1G、2.5G 和 10G 或 0x10 | 0x20 | 0x40 = 0x70,而 56/59=6 默认链接速度为 2.5G 而不是 10G。
⑧执行完成后重启系统,即可自动与猫棒协商2.5G。
3.4 关于CPU睿频
esxi是可以正常睿频的,但在虚机中显示只有基础频率,不用担心。你可以在裸机上安装WIN,用CPUZ跑分,再在esxi下虚拟出WIN,重新跑分,跑分结果比裸机分数略低一点,就说明睿频正常。
3.5 爱快下猫棒(MA5671A)的配置
①收集光猫现有配置(各个地区并不一样,只能自己获取),绝大部分光猫并不需要超级管理员用户,光猫背面标签上的普通用户就可以查看到。
收集内容:
i. LOID
ii. LOID 密码(如有)
iii. internet VLANID
iiii. other VLANID(如有 一般是IPTV)
②爱快WAN口绑定到猫棒所在端口,配置为静态ip,ip为192.168.1.100 255.255.255.0 网关192.168.1.1 ,爱快的LAN口网段需避开192.168.1.0段!
PC端连接爱快LAN口,访问192.168.1.10,进入光猫web页面,账号为root,密码根据猫棒固件不同有区别,行查阅固件说明。
③配置猫棒的LOID LOID password (如有),点击相应的run
④检查猫棒状态 5为OLT正常注册 2或者3 则需要输入LOID 密码
⑤修改爱快WAN口连接模式为 基于VLAN的混合模式,在DHCP里添加 如图配置,填入IPTV vlanID
⑥同上在ADSL/PPOE中添加,填写internet vlanID
⑦正确配置后,可以正确获取到IP
至此猫棒已经顺利替换光猫。
0x04 毕业照
下一步折腾万兆,移步↓↓↓↓
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
