带有内置M.2 NVMe SSD插槽功能的雷电3扩展坞，奥睿科TB3-S2开箱和使用体验，有雷电3下内置SSD的测速分享
2022-03-15 15:24:45
2点赞
2收藏
0评论
前言
子公司搞开发的同事月初刚换了新款的MacBook Pro 14，由于没有网口和USB-A接口使用起来还是不太方便，咨询我能否建议选购推荐一下雷电3扩展坞。在确定了同事购买需求后，知道他还是决定要买个带硬盘盒的那种雷电3扩展坞，又顾虑担心后期还会再花钱去买个雷电3硬盘盒。
所以在京东上挑选了一番，最后确定买奥睿科这款雷电3扩展坞。
购买理由
同事在京东上用了一张兑换的6期免息白条分期下单，购买实付￥1899元。同事说还是寄到我那帮忙验货，在上班的时候带到公司帮忙装一下之前换笔记本电脑闲置下来的SSD。
外观展示
同事在京东上购买的，京东物流就是拿了个塑料袋打包，好在包装盒没有明显的破损
，话说上千块的东西能不能打包用心一点啊
。
从包装盒里拿出来就是宣传卡片、使用说明书、电源线、电源适配器、奥睿科TB3-S2雷电3扩展坞、雷电3数据线。
在包装盒的背面有奥睿科TB3-S2雷电3扩展坞的参数介绍。
奥睿科TB3-S2雷电3扩展坞的机身采用了铝合金材质，拿在手里可以明显感受到铝合金机身用料很足，可以看到机身做工还是不错的。
奥睿科TB3-S2雷电3扩展坞的背面I/O接口分别有一个DC供电接口，一个千兆有线LAN口，两个雷电3接口，一个DP 1.4高清视频输出接口。
奥睿科TB3-S2雷电3扩展坞的正面I/O接口分别有USB-A（5Gbps）×2，USB-A（10Gbps）×1，USB-C（10Gbps）×1，3.5mm Audio/Mic接口。
在奥睿科TB3-S2雷电3扩展坞的底壳上有一行胶贴，上面说明了由于Apple M1芯片的限制，只能扩展一个高清视频输出接口。
拆机
考虑到雷电3扩展坞的发热明显要大很多，更何况是扩展坞机身内置有M.2 SATA/NVMe SSD的插槽，有一个风扇还是很有必要的。
拧下扩展坞背面的全部螺丝后，就能取下铝合金背板了。可以看到黑色的PCB电路板仅占三分二的位置，其中三分之一都留给了机身内置的风扇。
这个风扇吹出的风量对M.2 SATA/NVMe SSD的散热还是有效果的。

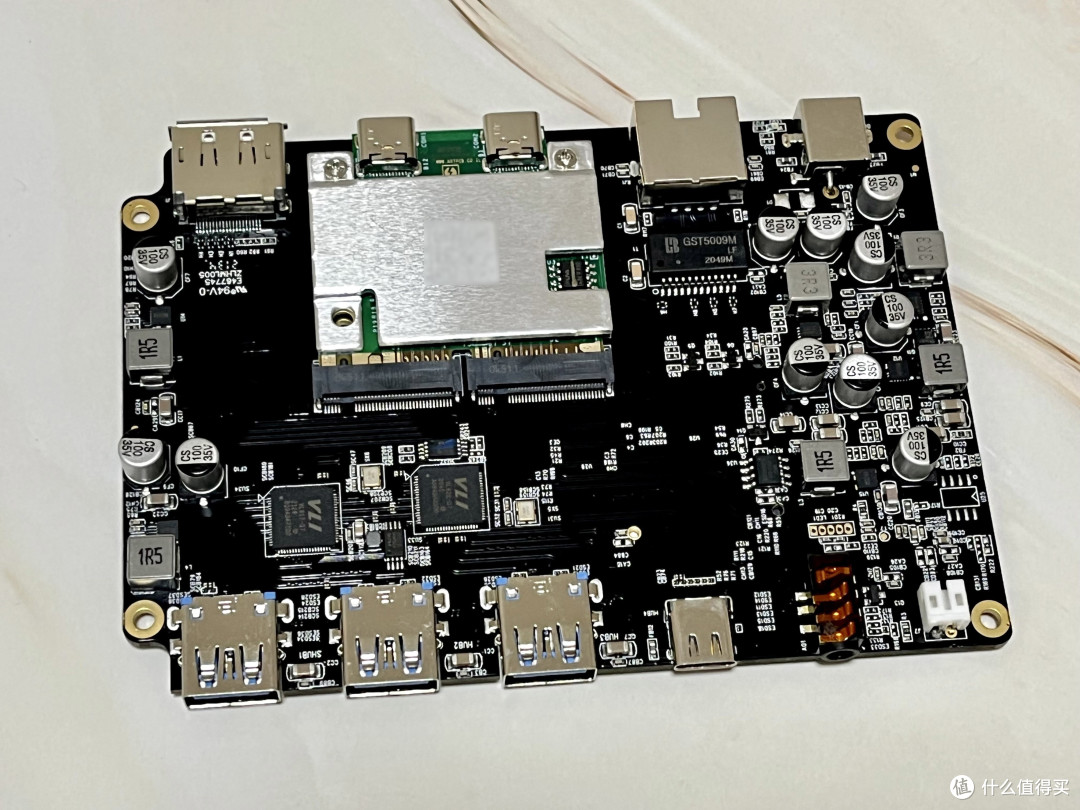

拧下螺丝就可以取下雷电3扩展坞的黑色PCB电路板了，各种主控芯片、电感电阻排列还是很整齐规范的。
那个带金属屏蔽罩的小块PCB电路板，其实就是雷电3扩展坞的核心零部件。
这块绿色PCB电路板的雷电3主控方案是Intel JHL7440，带有两个雷电3的USB-C接口。
USB 3.0/2.0的HUB主控芯片分别是：VLI822-Q7、VLI817-Q7。
Realtek ALC4030音频芯片，通过3.5mm进行输出（Audio）和输入（Mic）。
SSD插槽的主控方案使用了JMS583芯片，支持NVMe SSD。千兆有线网口采用了Realtek RTL8153B芯片。
体验
这里我找出了Intel傲腾M10内存，16GB容量拿来做测试可以看一下读写性能怎么样。
通电状态下电源适配器会常亮绿色指示灯。
在DC供电接口那也有亮橙色的指示灯。
日常使用的接口扩展性还是蛮不错的。
USB可扩展主机控制器，链接宽度：x4，链接速度：2.5 GT/s。
NVM Express控制器，链接宽度：x2，链接速度：8.0 GT/s。
JMS583主控方案下链接速度：最高可达10Gb/秒。
USB 3.0 HUB带宽的分布情况。
USB 2.0 HUB带宽的分布情况。
千兆有线网卡，USB链接速度：最高可达5Gb/秒。
两个雷电口带宽的分布情况。
找来一块128GB NVMe SSD来做测试，看看读写速度怎么样？
有线测速，在SpeedTest下进行测试，下载：714.09 Mbps，读取速度：2.96 Mbps。
有线测速，在测试网下进行测试，下载：577.22 Mbps，读取速度：38.87 Mbps。
SanDisk Extreme U盘，读取速度：199.5 MB/s，写入速度：86 MB/s。
Intel傲腾内存M10 16GB NVMe SSD，读取速度：935.3 MB/s，写入速度：174.5 MB/s。
铠侠KBG40ZMT128G NVMe SSD，读取速度：1.59 GB/s，写入速度：836 MB/s。
三星970 EVO 250GB NVMe SSD，读取速度：2.99 GB/s，写入速度：1.56 GB/s。
总结
这是我个人接触过最贵的雷电3扩展坞了，同事说只用一样的钱不但买到了雷电3扩展坞，也买到了内置NVMe SSD插槽的雷电3硬盘盒。雷电3扩展坞的SSD插槽除了支持NVMe SSD，还兼容SATA SSD。
