#硬核数码课代表#游戏玩家的坚持:i9-9900K/ROG M11G/XFX 5700XT装机帖
作为一名老烧来讲,对于MATX规格的主板一直十分期待。可惜在M5G之后似乎就没什么拿得出手的MATX规格旗舰了,这次在Z390芯片组下华硕为玩家推出了M11G这款纯血设计的ROG系列MATX主板,这让我一直以来都很想拿他来装一台电脑。计划了很久,想了很久配置拖延了也更久。最近趁着双11也就完成这次装机。

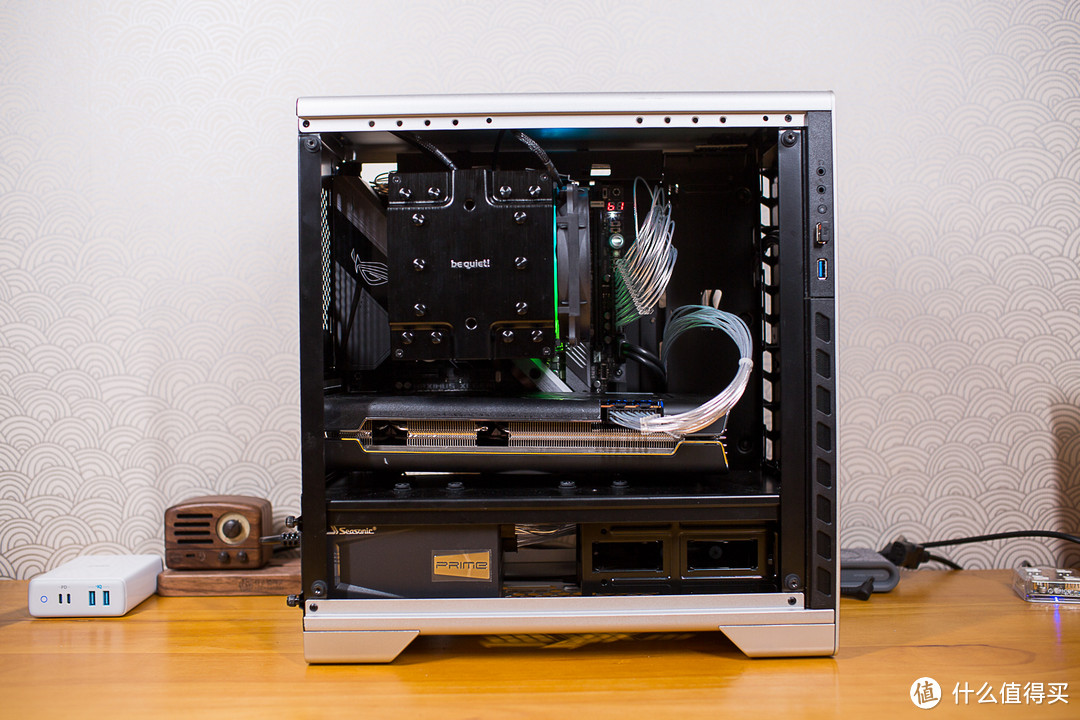

首先是成品图展示,整体没有考虑水冷也是想找回当年风冷还是主流的感觉。整体可能就是灯光较少,有点缀但是并不刺眼。
扣上玻璃面板效果,这个价位有双4mm钢化玻璃的机箱并不多见。整体效果很好。
值得注意的是选择Be quiet! 德商必酷Dark Rock Pro 4这款双塔散热需要注意其高度,16.1cm的安装高度需要充分考虑紧凑型的机箱是否可以装下。当然散热效果是非常好的。
背后走线效果,选择了海韵 GX-750搭配镀银线在理线上会更加轻松。这款机箱走线的时候需要注意CPU供电的长度,还有就是遇到我选择的M11G的时候CPU供电采用双8Pin设计,而机箱附送的延长线仅有一个8Pin,不过对于一般像是B450一类的MATX主板就不需要有这样的顾虑了,像我这样选择M11G的并不会很多。
底部理线效果。
本身M11G和威刚的D60G是支持RGB灯光同步的,算是对整体的一些点缀。
配置清单:
CPU: Intel i9-9900K
主板: ROG Maximus XI Gene
内存: 威刚 D60G DDR4 3200MHz 8G*2
SSD: 闪迪 M.2 NVMe 500G
显卡: XFX RX 5700XT 海外三风扇版
电源: 海韵 GX-750
机箱: 普力魔 MG 410
散热: Be quiet! 德商必酷Dark Rock Pro 4
外观展示

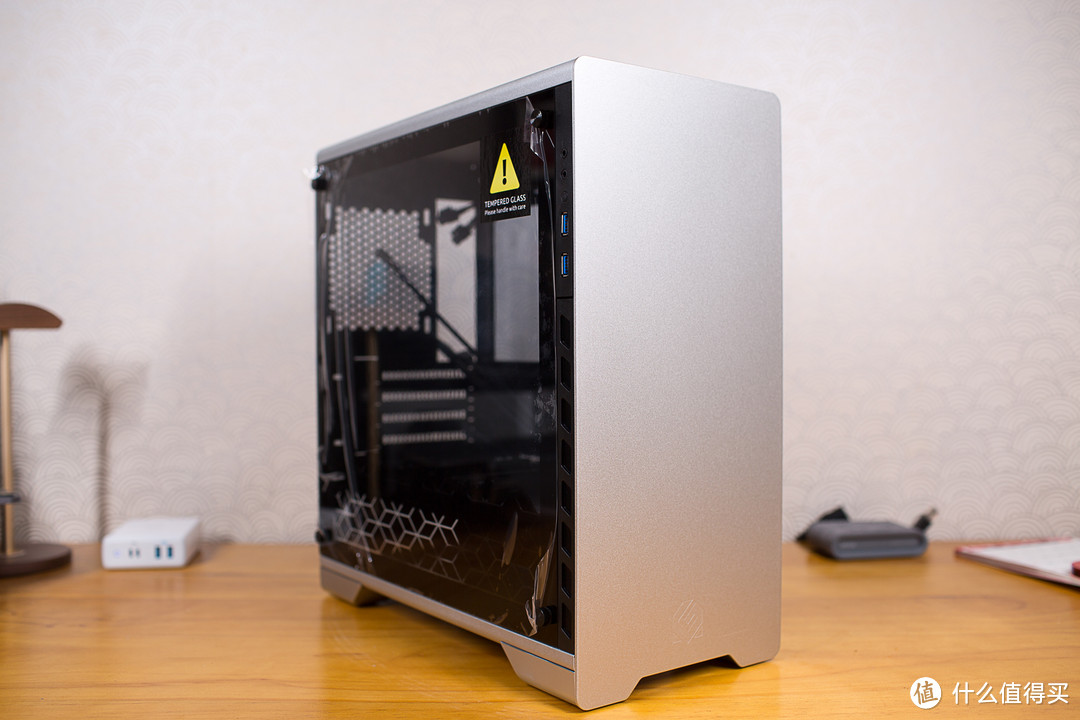

先从机箱开始,目前MATX机箱并十分主流。而且现在高端的MATX规格的主板选择并不是很多,这里为了我一直心心念的M11G我选择了上手追风者的第二品牌普力魔机箱。我上手的是银色的是MG410银色款,双面4mm钢化玻璃RGB灯光版。这个配色还有黑色可选,另外ATX规格型号是510.
机箱设计风格可以看出不少追风者的影子,像是底座设计、像是隐藏式的LOGO。另外就是材质用来上也是想追风者的做工看齐。
作为MATX规格的机箱,电源按键设计在了机身顶部也是为了如果放在脚下开关机也会更加方便。
机箱内部一览,可以看到各种接口设计在了机身一侧。机箱内支持一个12V RGB主板灯光线扩展连接线,最大支持360mm以内的显卡。

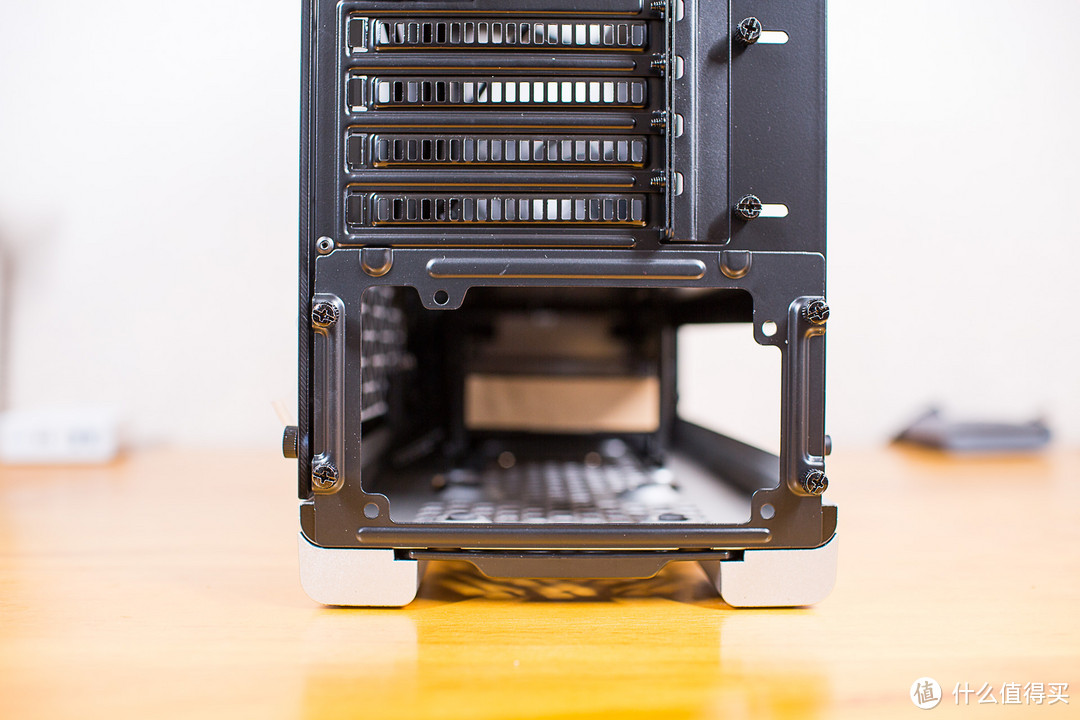

背后电源位设计支持小于180mm电源。
螺丝盒和3.5寸硬盘位设计在机身前部,扣开前面板就可以取出。3.5寸硬盘支持免螺丝安装设计,前置了一个12cm风扇可以帮助散热。整体机箱安装没有什么难度,只是注意走线的时候这CPU供电线需要搭配机箱自带的延长线使用。
主板方面选择的华硕ROG系列的M11G,自己有点ROG粉的感觉。对于这款M11G也是期待很久了。
M11G绝对是算是华硕Z390系列中的小钢炮了,虽然只有两根内存插槽更像是加大版的ITX主板,为了频率牺牲了容量也是没办法的事情,但是这也显得这款M11G更适合玩家。

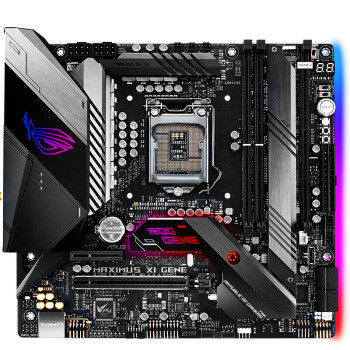

主板全貌,很难想象一款MATX规格的主板最高可以插入4根M.2的固态硬盘。在硬盘位右侧是dimm.2扩展卡位置。
附件方面各种卡片显示了ROG的血统,外置WiFi信号天线,dimm.2扩展卡以及各种线材就是全部附件了。
M11G上一个比较特别的是底部的各种接口都在主板底部向下设计,整体芯片组的散热也显的十分有设计感。前置的USB3.0和USB-C接口都在底部这个区域。
I/O接口保护罩设计也十分炫酷,ROG标志支持灯光效果。顶部的供电散热片上还有Maximus XI字样也说明这是一款血统纯正的ROG主板。
dimm.2扩展卡与内存安装方式一样,内部两侧可以各安装一个M.2规格的硬盘。加上主板上的两个一共可以配置4个M.2规格的SSD。
主板上的M.2接口支持同时两个2280规格的SSD。这里我使用的是闪迪的M.2 NVMe 500G的固态,就是西数SN750马甲款。性能还是不错的。
一体设计的I/O面板一览,配置非常丰富,而且配置有BIOS Flashback按钮和Clear CMOS按钮,非常适合超频玩家折腾。
CPU方面既然都M11G了,那么选择9900K也是非常自然的选择。收到AMD的影响,9900K的价格也是越来越好了。
内存方面选择的威刚的D60G 8G * 2 DDR4 3200MHz的内存,这款内存采用CJR颗粒,本身颗粒并不差具有一定的超频性能。
外观方面在现在全面RGB的时代,D60G马甲的发光面积也更大,而且支持目前主流的平台RGB灯光同步效果。
内存时序为CL 16-18-18,默认电压1.35V。后期稍微调了一下也可以稳定在3600下运行,当然加了电压。
实际插入效果。
本身有一定超频需求的用户来讲D60G搭配M11G会是一个不错的选择。
显卡方面选择的是讯景(XFX)RX 5700 XT 8GB 海外三风扇版,支持双bios切换,最高Boost 2025MHz/14Gbps。三风扇设计在散热方面应该也更加靠谱。当然需要注意的是这款显卡的长度达到了315mm,在机箱选择上需要查看是否支持安装。
外观方面采用三风扇设计,整体与之前双风扇版的XFX RX5700保持了一致的设计语言。但是散热散热规模上更加豪华。中间的GPU核心区域的风扇是10cm的风扇规格,可以更换的帮助散热。左右两侧的风扇是9cm的来帮助辅助散热功能。而且搭配智能启停技术,在低负载的时候风扇是停转的。

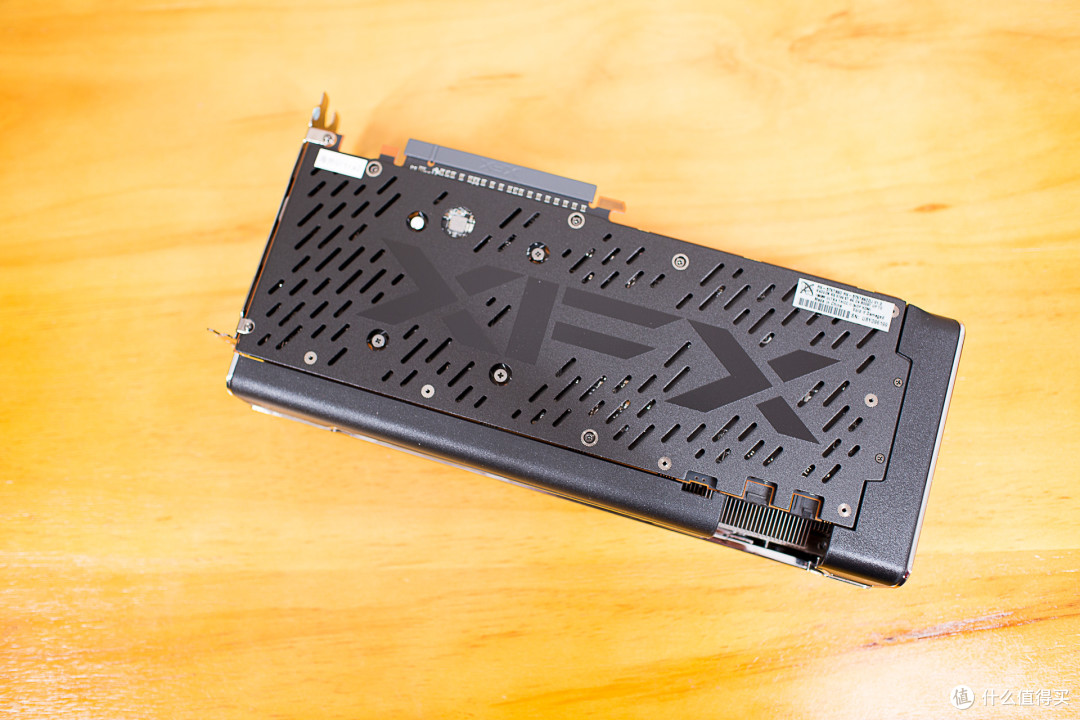

背后一样是XFX的标志的背板,金属的背板可以有效地帮助散热。电源接口一侧还有双bios切换键,最高支持SOOST频率2025MHz。
显卡一侧的格栏更像是汽车的前部进气栏,厚度方面也有所增加。这款显卡更接近3槽的厚度。在选择机箱的时候要注意显卡厚度是否合适安装。
从侧面也可以看出这块显卡散热非常豪华,一体化散热片设计,内部是三段式大规模散热鳞片。
8+8pin供电设计也是要强于一般的RX5700XT显卡的,保证了核心在高频率的稳定运行。
此外在供电接口一侧还有一个bios切换开关,默认是在高频下运行,最大频率提升至2025Mhz
接口方面一个HDMI即可和三个DP接口也满足用户需求。
另外也对显卡做了拆解,可以看到内部散热片采用三段式大规模设计加长镀镍4热管。
显卡的RX 5700XT核心。
纯铜的散热底座可以全面覆盖核心以及显存区域帮助散热。
毕竟CPU和显卡都是电老虎,这里电源方面我选择了海韵的GX-750,一款12年质保的金牌全模块电源。全日系电源+三代温控风扇的组合日常运行起来非常安静。本身黑金的外包装也显得十分奢华。

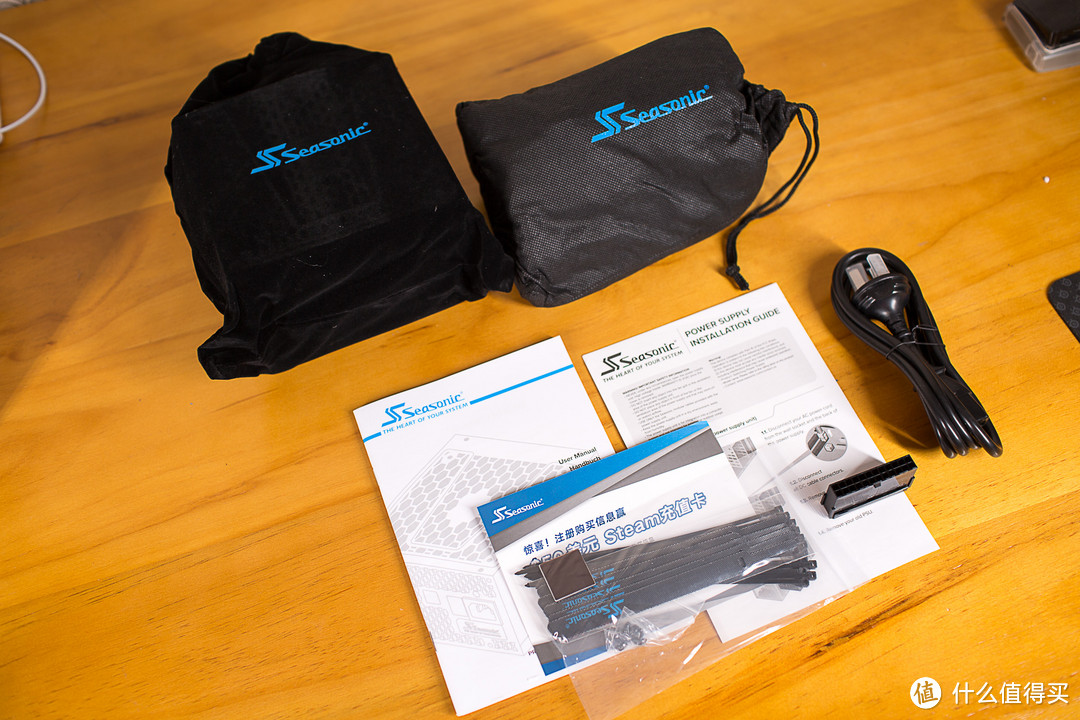

附件方面也十分有大厂的感觉。电源在绒布袋中得到了很好的保护,模组线材则在无纺布中。随机还附送了开机测试插头、扎带的一类的附件。

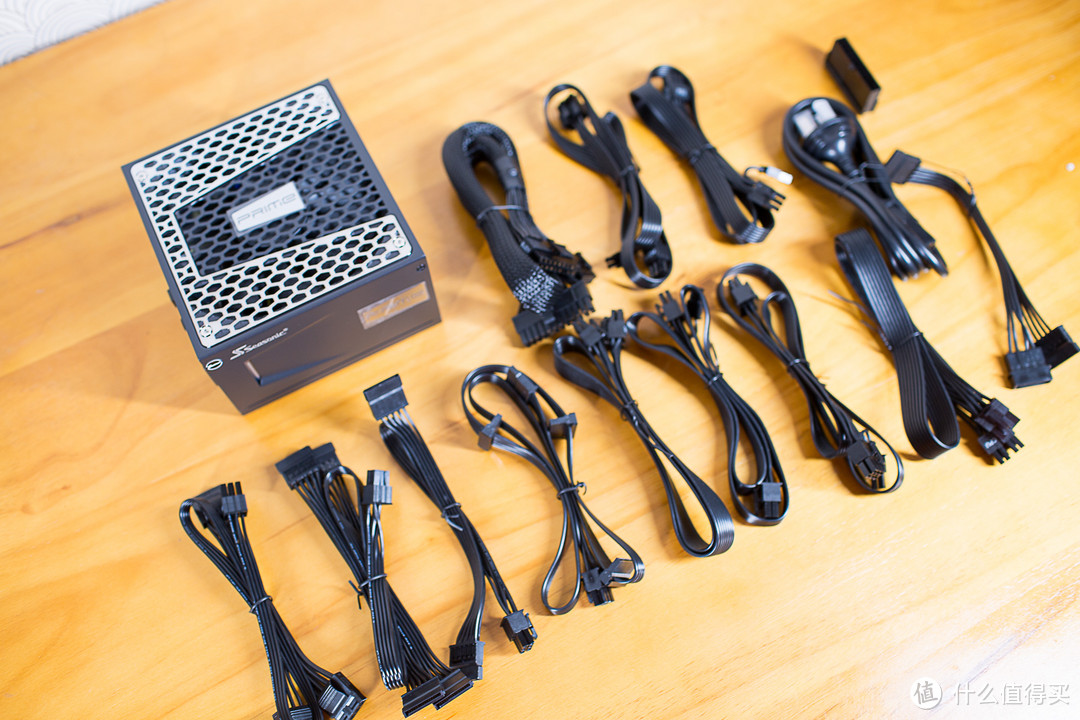

各种线材一览,24Pin的电源主线包裹了黑色的编制网,其他线材则采用扁平设计。线材十分丰富,满足当下主板以及显卡供电需求。
顶部的铭牌上可以看到各种认证信息、产品型号一类的内容。电源尺寸140*150*86mm。
接口方面还是非常丰富的,双8Pin的CPU供电设计也满足目前高端主板的供电需求。
虽然不是最*级的白金或者超白金电源,但是这款GX-750在外观上风扇位置也装饰了银色的不锈钢网罩设计。金属质感的PRIME标志也是设计在电源三个面。
AC插座插座一侧是220V电源插座、电源开关键、和风扇调节按键,开启后可以帮助风扇散热,弹起后风扇则自动开启控制启停设计。
为了压住9900K这款大热门,我选择了Be quiet! 德商必酷Dark Rock Pro 4风冷散热器,主要还是对与双塔风冷比较期待,我也不想这台主机有过多的灯光污染。全黑色的外观也足够低调。
包装打开就可以看到内部巨大的散热器,整体包装对散热保护的还是很好的。运输过程中也没什么磕碰。
双塔设计散热整体采用了黑化的风格,两个风扇可以更好的帮助散热,与猫头鹰经典的D15一样采用12+14cm双风扇组合。外侧较小的12cm风扇也可以保证散热更好的兼容性,最大程度保持与有散热片的内存的兼容性。
12+14cm的双风扇上的be quiet的标志颜色还不一样。整体来讲两个风扇设计的都还是十分静音的,风扇叶上还设计了水波纹导流槽设计,可以在增大气流的同时减少噪音。

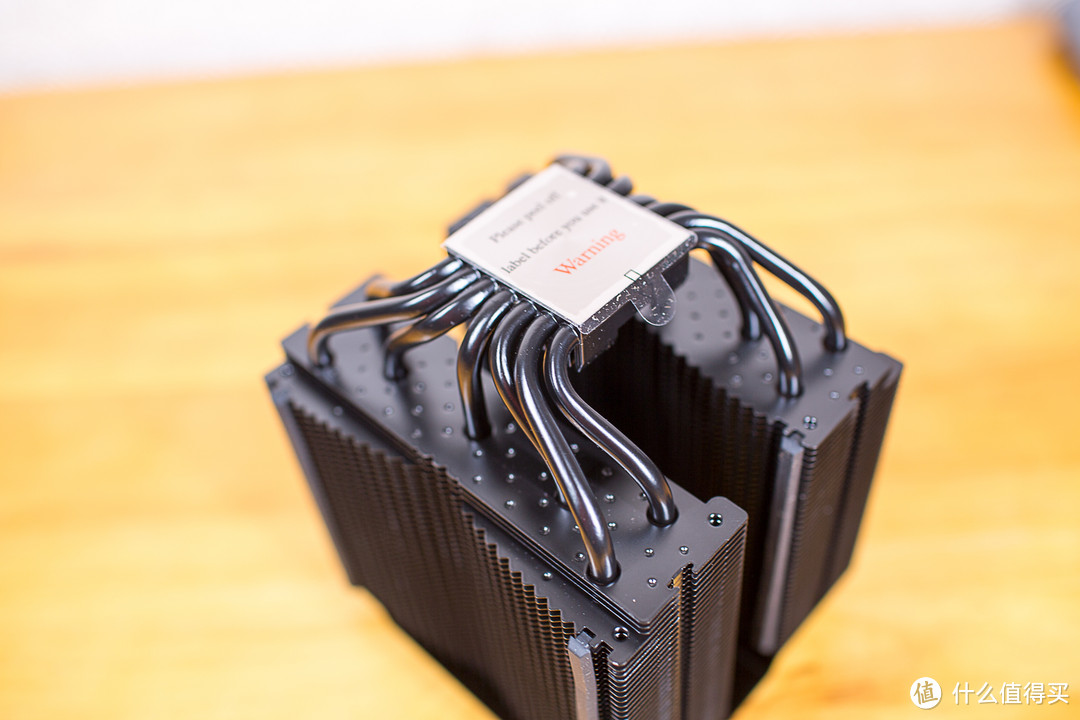

霸气的7热管设计,纯铜底座做了抛光处理,可以更好的与CPU接触。
也由于散热主体较大,有16.1cm的高度,安装的话需要搭配be quite搭配的超长螺丝刀来安装。选择这款散热的话一个一定要注意的地方就是散热的高度达到了16.1cm,在选择机箱的时候要尤其注意。
散热附件方面搭配了三套风扇扣具,万一散热效果不理想可以直接上三风扇来加强散热。还想吐槽的是各种说明书竟然没有一本是中文的。不过好在散热安装没有什么难度。
安装过程需要注意那些:
新手安装的话,不管是散热还是主板各部分附件的安装建议可以显卡可说明书在进行安装;be quite这款散热选择的时候要十分注意高度,16.1cm的高度会限制机箱的选择;安装的时候如果有一根加长的螺丝刀就更好了。主板可以和散热先安装好在安装到机箱内。
普力魔这款410机箱整体采用前后风道设计,前置部分支持安装240mm的冷排。但是需要注意水冷的安装与显卡是否冲突,主要是风扇和冷排都有一定的厚度需要考虑。
关于be quiet这款散热在安装上还有一个地方想说,安装中间风扇的时候可以把顶盖拆下来在安装中间的14cm风扇,这样会更容易下手一些,如果提前安装中间的风扇,就不能安装固定散热器了。
在选择像是MATX规格或者ITX规格的机箱的时候由于本身机箱设计的就十分紧凑,所以在走线的时候可以先不要固定电源,各种线材走好之后在固定电源。
使用感受
依旧是娱乐大师查看一下具体配置,测试分数仅供参考。
性能测试方面CPU-Z可以查看处理器和内存的基本属性,在为超频条件下CPU-Z测的处理器分数为5347.7,单核553.7。
处理器烤机测试,在核心速度4900MHz下单烤测试下运动在80℃左右。可见这款双塔散热表现还是不错的,整体在满载时风扇噪音也还能接受。满转1200左右声音肯定是有的。
GPU-Z查看显卡参数:
显卡烤机10分钟测试温度稳定在82℃,显存频率1750MHz。
闪迪的这款M.2 NVMe规格的固态读写速度都还不错,毕竟是SN750的马甲款。

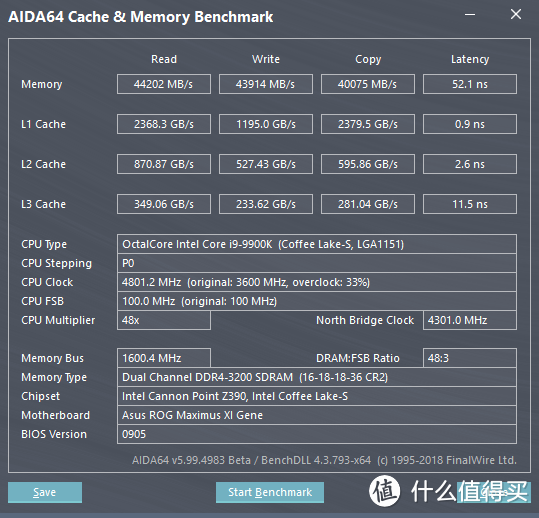

内存方面,威刚的这款D60G采用的是CJR颗粒,本身就有不错的超频性能。在开启XMP2.0之后可以稳定在3200MHz下运行,通过AIDA64测试内存读写如下:
毕竟是CJR颗粒有着不错超频潜力,在BIOS中设置电压加到1.4V之后可以稳定在3600MHz下运行,测试数据成绩较之前的有10%左右的提升。超频后读写都超过50000MB/s,延迟也会更低。
通过软件查看颗粒如下:
3DMark测试成绩入下图:
PCMark10方面总得分4996,常用基本功能9802、生产力6587、数位内容创作5242。
游戏体验方面,测试《古墓丽影》和《PUBG》两款游戏,《古墓丽影》方面在1080P下平均帧数为138帧。2K分辨率下平均帧数为94帧。
《PUBG》方面分别测试在特效最高下测试1080P以及4K分辨下帧数表现可以参考曲线。
总结
实际来讲,现在想装一台MATX的小钢炮的话限制似乎要比装台ITX的还要更多,首先在主板选择上像是M11G这样*级的MATX Z390主板就不多,为了搭建一台高性能的小钢炮又要有不少的取舍。当然如果不是追求这么*级的配置的还有很多入门级的MATX主板可以选择,性价比也会更高。对于发烧友玩家来讲会更追求在性能和体积上的均衡。
关于M11G,我在心里目前算是最强的MATX主板了,没有之一。虽然很多人会说M11G只能算是一款放大版的ITX,内存接口也只有两条。但是现在单根32G内存已经非常多见了,而且最多4根M.2固态的支持应该也是这个规格主板中独一份的。本身良好的供电表现对于超频玩家来也会有不少的吸引,当然我已经开始期待下一代的M12G了?也许到时就不这么叫了。
XFX的RX 5700XT 海外三风扇版采用了三风扇灶设计,加长镀镍4热管.一体式大规模散热片都保证了更好的散热体验。本身AMD这代显卡不错的性能加之非公的散热设计会优于公版的表现,双BIOS游戏模式也可以获得更好的性能。在即将到来的双11应该是一款值得期待的显卡选择。当然没有灯的设计也使得这款显卡过于低调,适合那些不喜欢光污染的用户。
威刚D60G内存在测试的时候可以看出,本身CJR颗粒的超频性能会让玩家花费更少的钱来获得更好的性能提升,单是从XMP默认的3200MHz超频到3600MHz之后就获得了10%左右的性能提升,要想获得更好的性能体验就要花点时间在参数上继续测试了。我这里就简单的增加了电压。
机箱电源和散热方面选择上优先考虑了是否支持M11G主板以及显卡的长度,此外还从散热需求出发选择了Be quiet! 德商必酷Dark Rock Pro 4为了压制9900K这个发热大户。机箱最主要注意的就是搭配散热时机箱能够安装的最大高度的风冷是怎么样的,以及水冷是支持什么规格的,最怕的其实就是在配件买回来发现兼容性上有问题。电源方面选择的时候主要还是要考虑是否可以提高足够的电力支持,以及超频的话额外的供电需求,我是比较相信大牌电源的,像是这次选择的海韵的GX-750一款金牌全模块电源设计,750W完全可以满足当前配置的供电需求,即使像是M11G这样CPU需要双8Pin供电的主板也可以完全满足。搭配定制线使得整体走线也更加轻松。
以上希望给各位在双11装机的时候有个参考,现在AMD也很香。可是我就想装一台高性能的M11G主机。
