高端电源的品质名副其实，拆解振华P1300W白金全模组电源有感

一、写在最前

▲要说PCDIY装机，那个配件最重要，我觉得电源可以名列前席；因为要是碰到良莠不齐的产品，分分钟一波王炸带走所有硬件。

▲所以不管替别人装机还是自己装机，我都会在预算范围内选择质量靠谱的大品牌。

▲那么问题来了，怎么判断一款电源是否值得信赖呢？

▲就拿我最近入手的振华LEADEX III P1300W白金全模组电源来说，除了品牌知名度之外，还需要关注整机/显卡瞬时功耗、平均转换效率/230V 50%负载转换效率、12V/5V/3.3V满载波纹等关键参数，内部电容、二极管、散热风扇等零件的用料也是关键点，毕竟要软硬结合才有纯净电力输出，守护硬件持续处于巅峰工作性能区间。

▲当然最重要的是我对其进行了拆解，验证过这款以精准电压再塑白金顶峰的高端电源真的是实至名归。

二、电源拆解详情

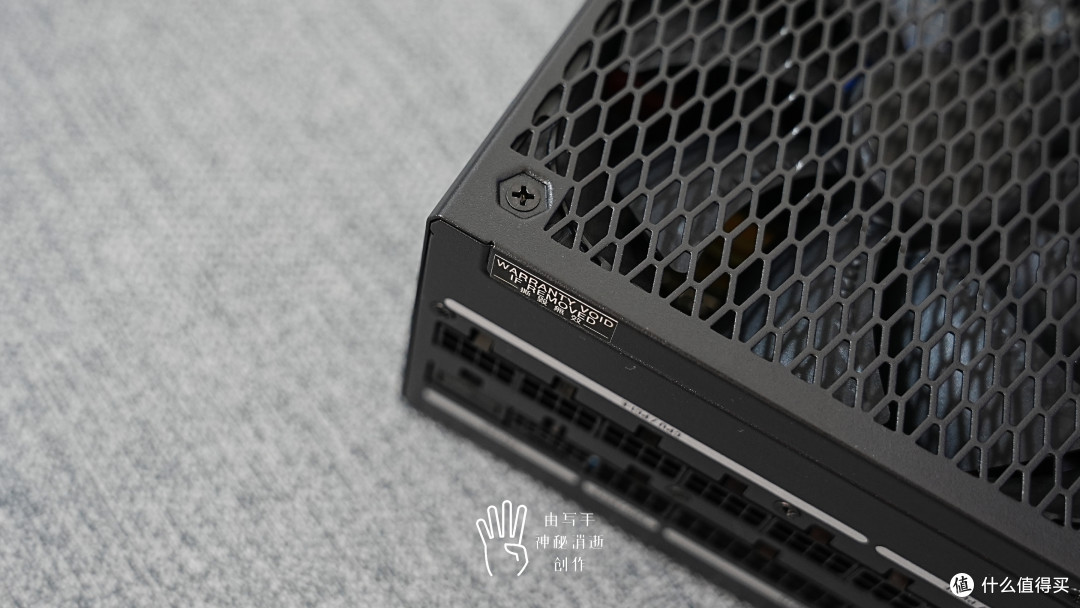

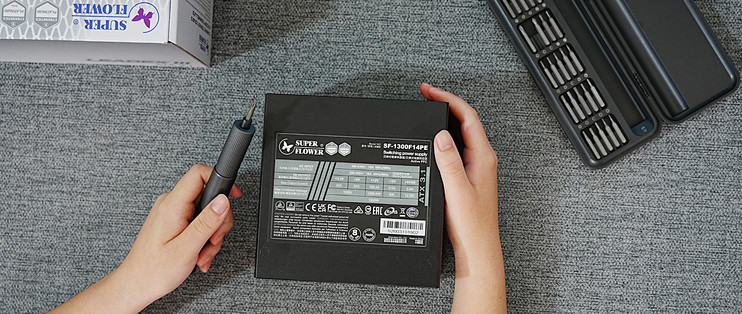

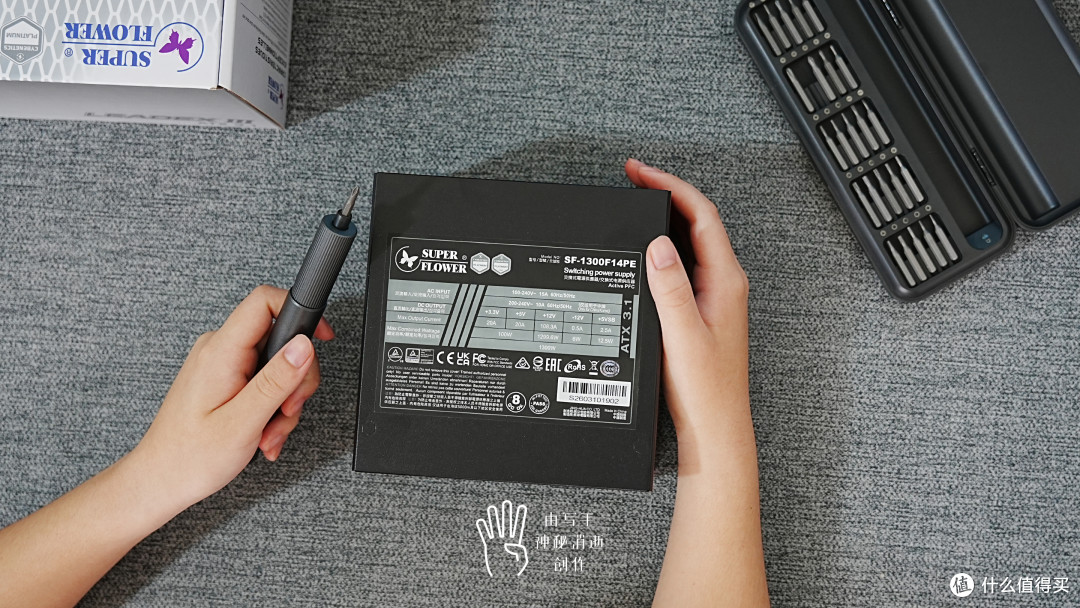

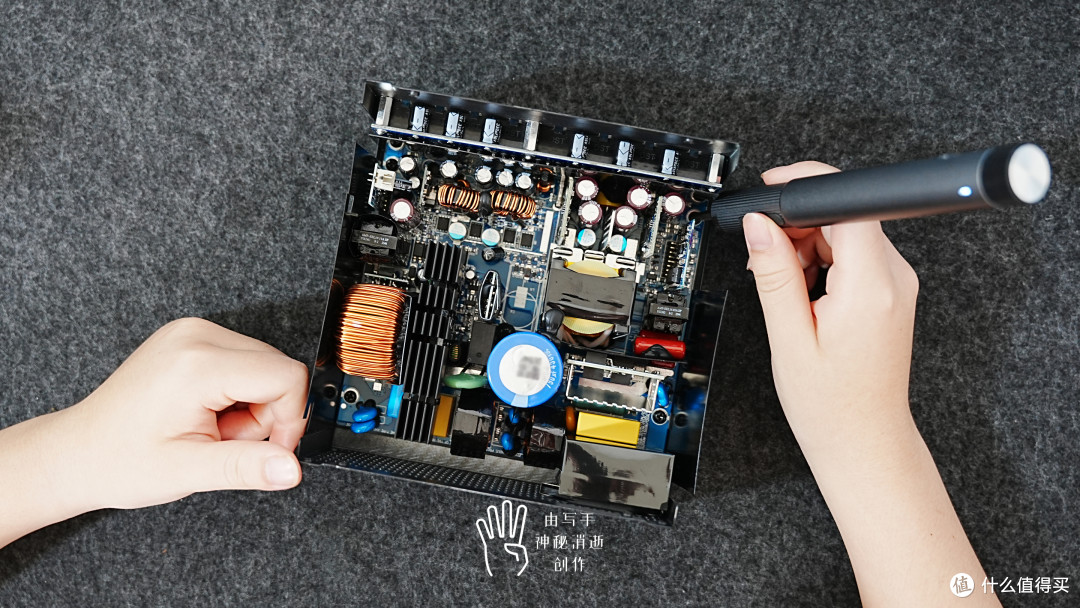

▲港真，电源的拆解步骤一点难度都没有，存在的问题是损毁易碎贴会导致质保缺失，所以动手前请反复三思。

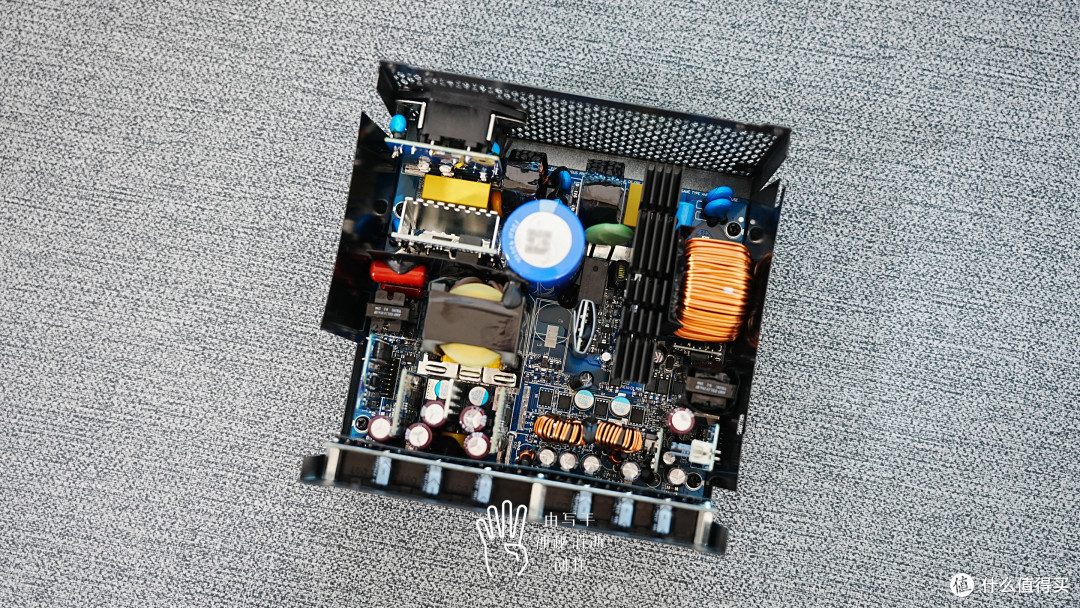

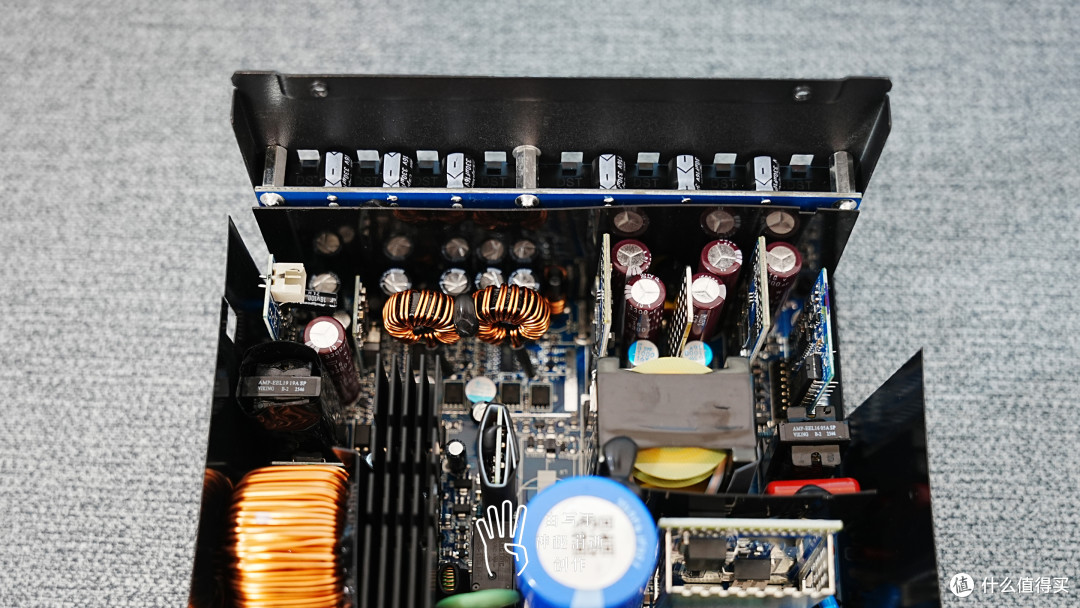

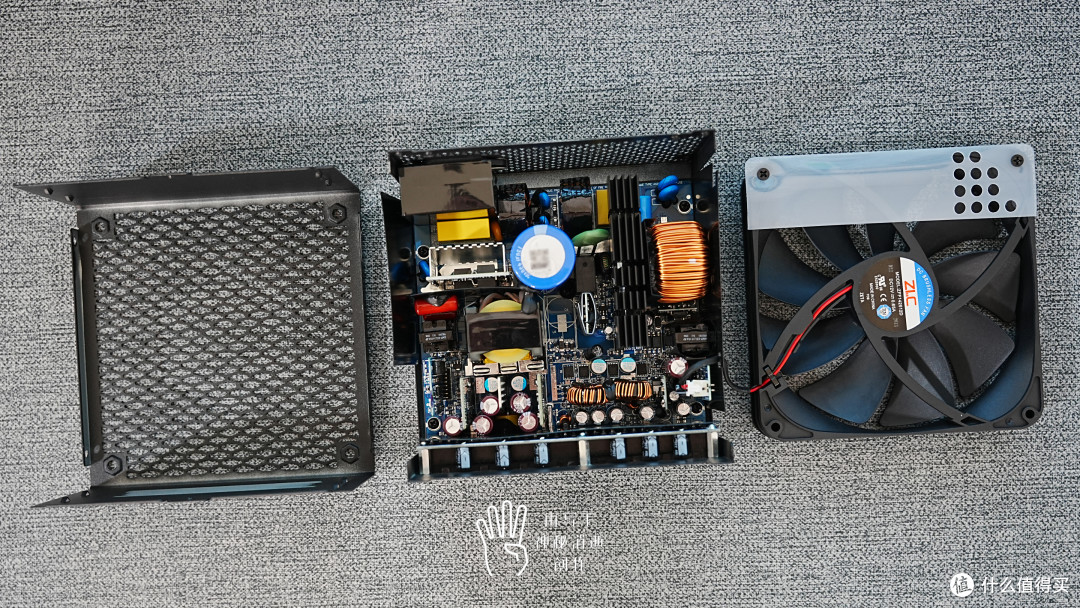

▲振华LEADEX III P1300W电源的结构采用的是目前相当成熟的主动式PFC+半桥LLC谐振+同步整流+DC TO DC方案，所有元器件都布置在PCB的正面，整流桥、PFC开关管、PFC二极管与主开关管共用散热片，各个组成部分一目了然。

▲PCB背面目测非常整洁，针脚焊口干净，很大程度上得益于振华的单面板全自动SMT表面黏着技术的普及，可以有效防止双面SMT导致的贴片烫伤，提升PCB的喷锡品控。

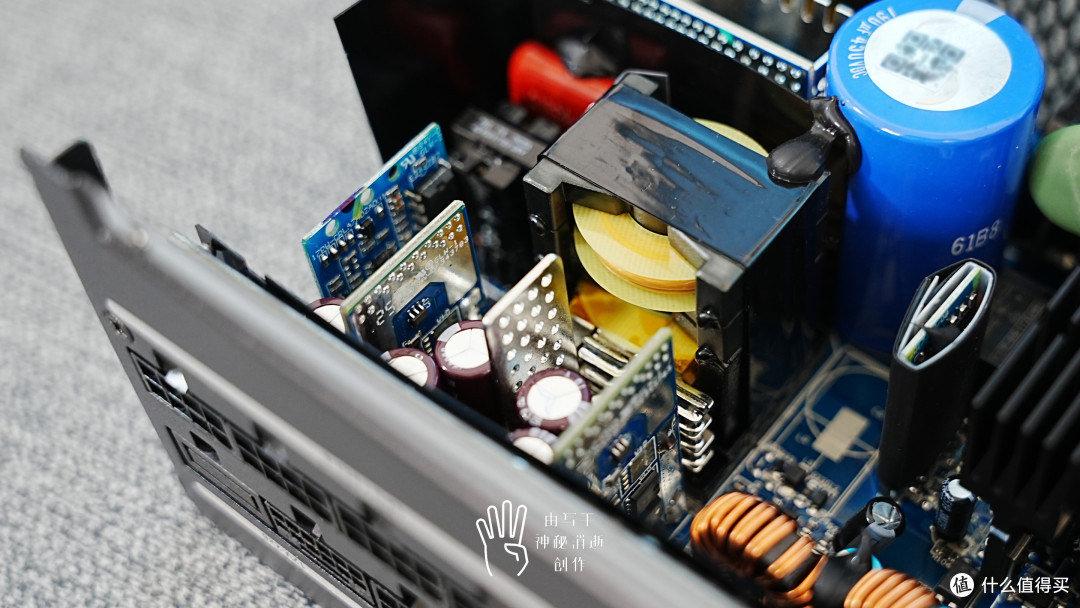

▲振华自研立式双层变压器的应用，不仅缩减体积提升架构运行稳定性，更重要的是直接提升了交流电转直流电的工作效率。

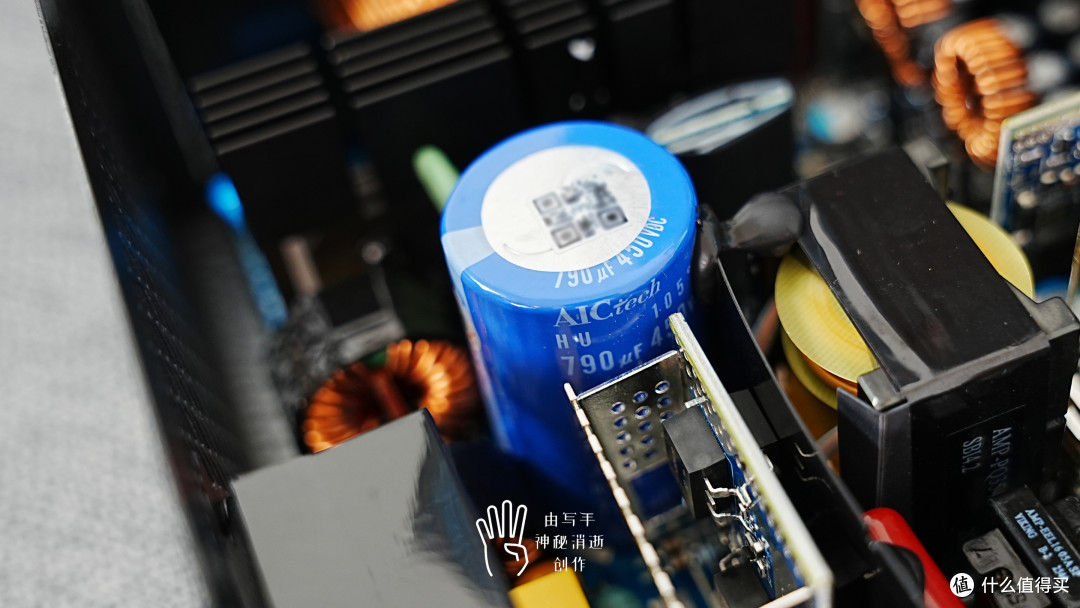

▲高压滤波电容来自于黑金刚，具体规格为420V/750μF/105℃，优势是衰减小、内阻低、耐用性强。

▲碳化硅二极管由英飞凌提供，作用是大幅降低开关损耗与电磁干扰，使得电源在高温状态下依旧能保持极高的稳定性和可靠性。

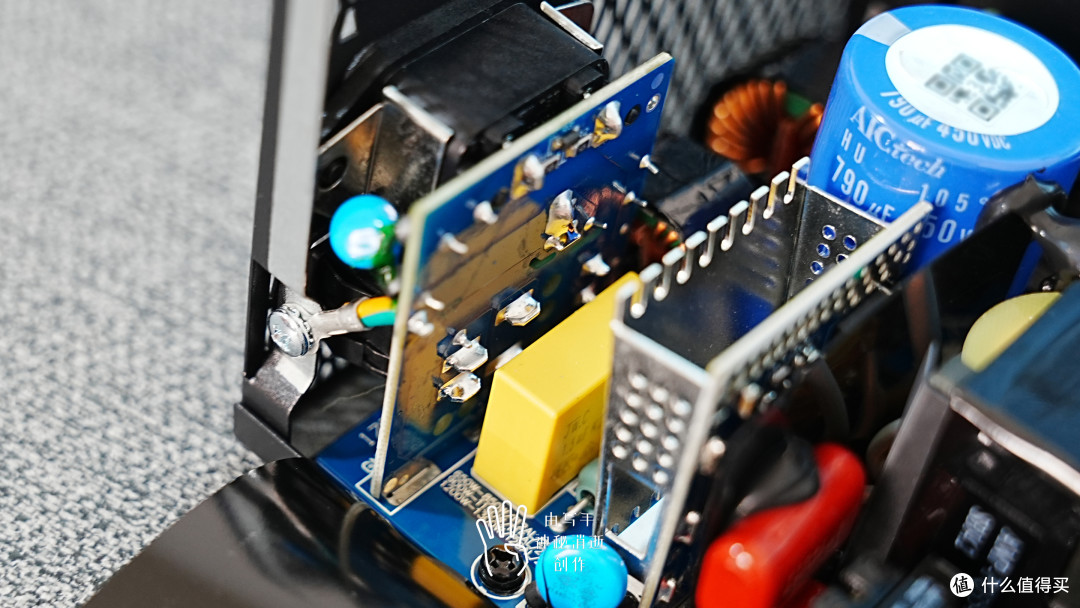

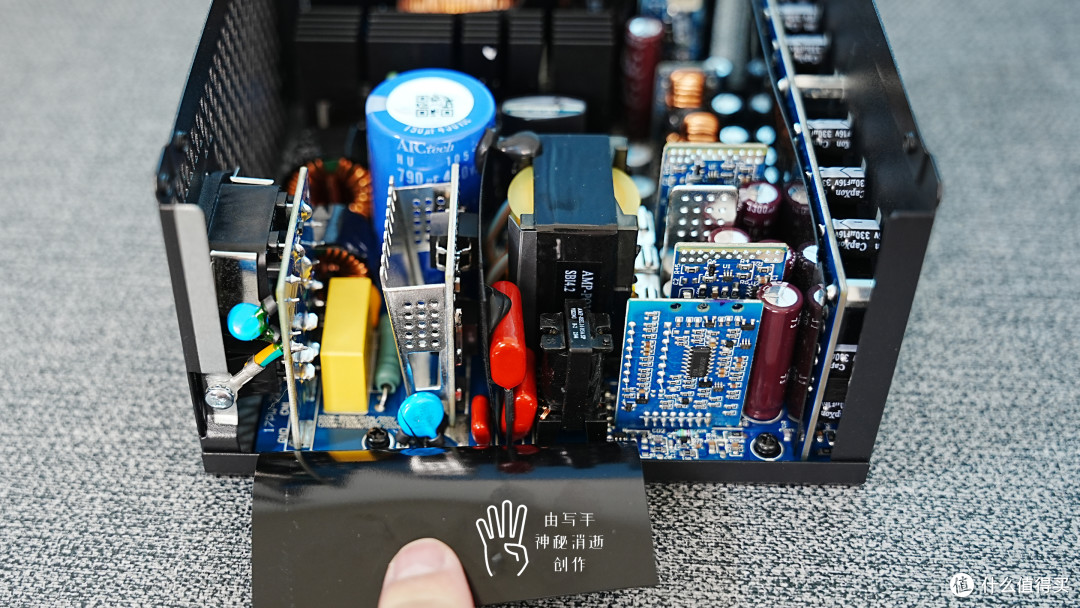

▲电源的EMI电路组成完整，X电容、Y电容、共模电感和MOV配置齐全，部分X电容还使用了304贴片电容进行替代，而NTC位于主电容和PFC电感之间，配置有独立继电器。

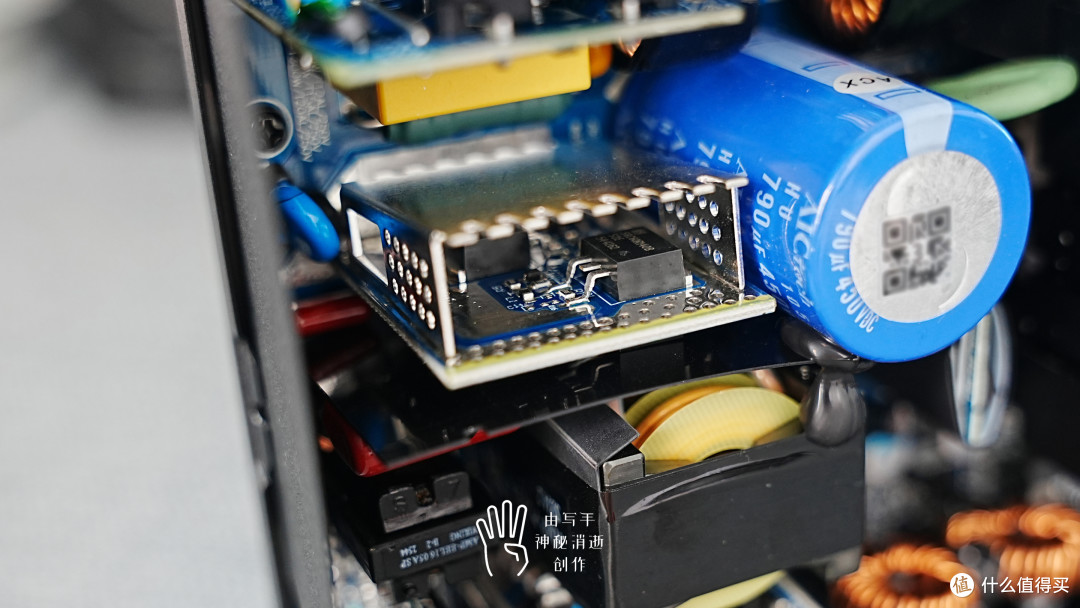

▲PFC控制器和LLC谐振控制器均配有独立PCB。

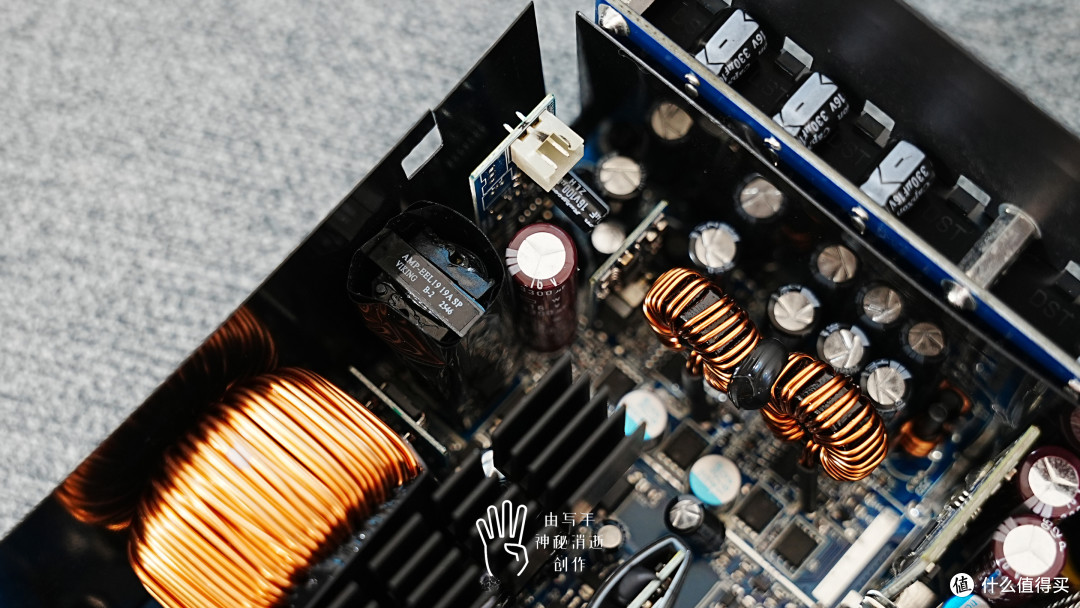

▲PWM控制器的MosFET则分为两组，每组各2个，具体型号均为英飞凌BSC0906NS（30V/40A@100℃/4.5mΩ），配置有开放式线圈电感与固态电容。

▲电源电路控制器供电电容，规格为16V 3300μF，来自日本化工。

▲同步整流控制器，用于辅助电源供电整流。

▲高品质全日系固态电容及电解电容的加入，提升了内部其他元器件的使用效率和寿命；另外一个效果就是12V/5V/3.3V/5VSB满载波纹变化以及电压负载调整率幅度远远低于Intel要求的120mV/50mV/5%，保证振华LEADEX III P1300W整体运行的稳定性。

三、电源简单开箱

▲振华LEADEX III P1300W白金全模组电源的外包装为时尚彩盒。

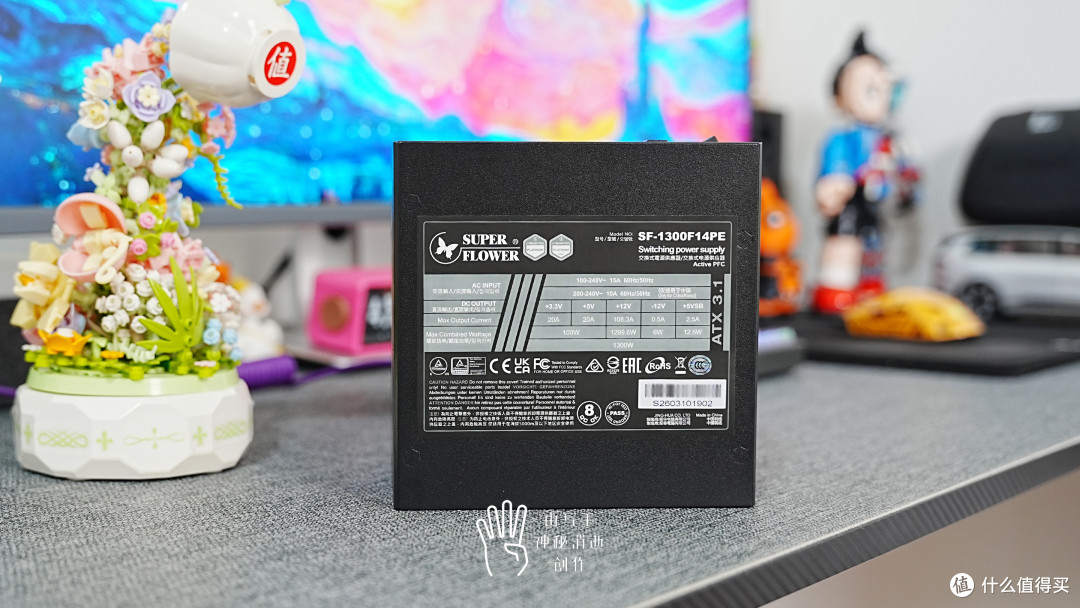

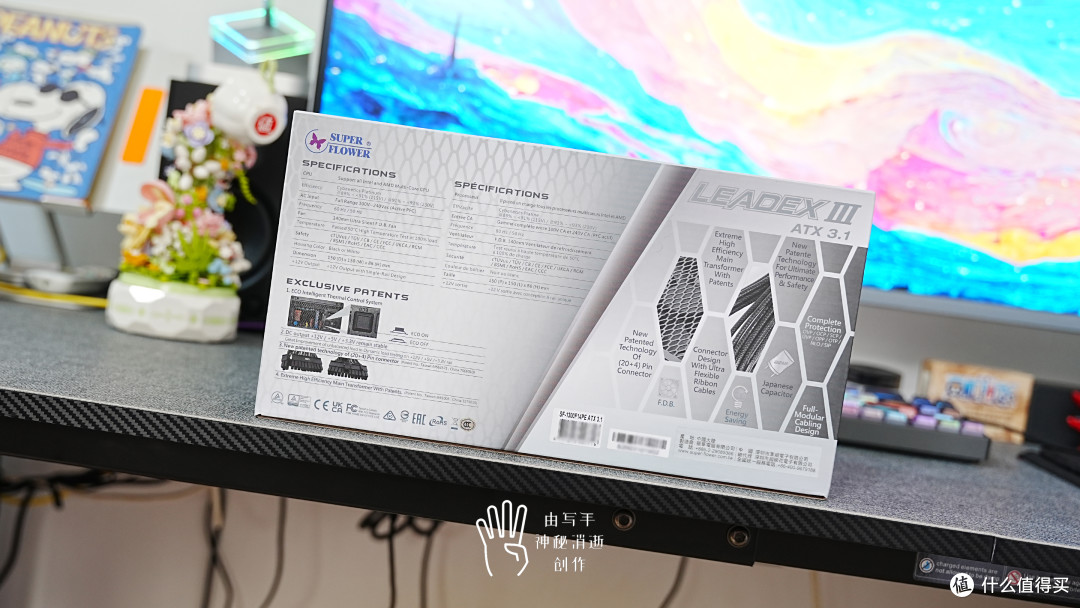

▲正面印刷了品牌logo、电源型号、设计标准、Cybenetics双白金认证和原生自带12V-2x6供电接口；背面则是输出输入功率、全日系电容、压纹模组线、FDB风扇和10年质保，让玩家不用开箱就能全面了解电源的特性。

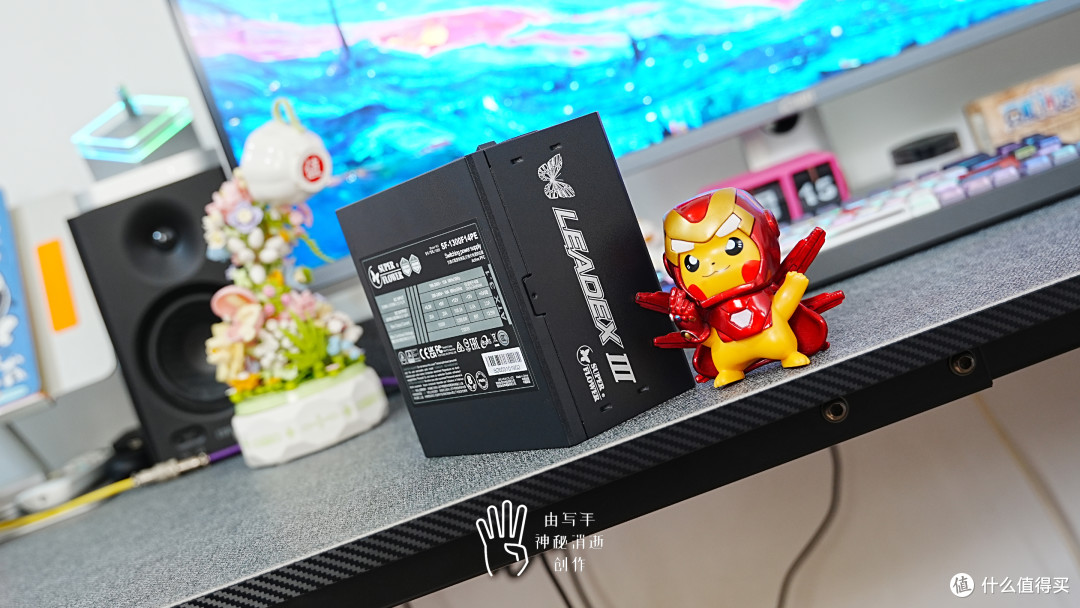

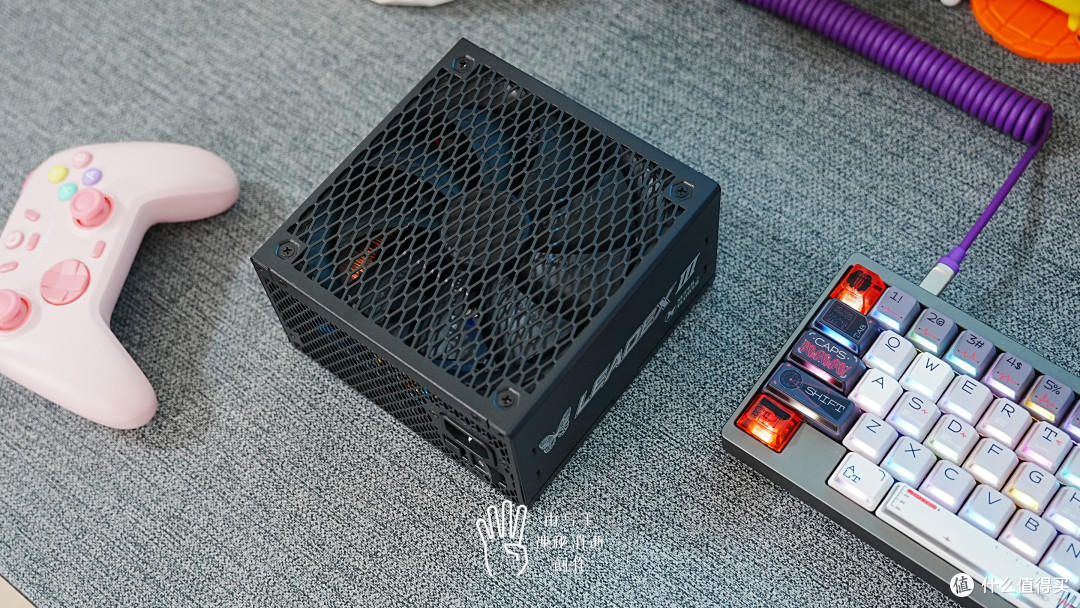

▲三维尺寸是150*150*86mm，适配大部分机箱的兼容性安装需求，没有任何问题。

▲网形格栅通过四角螺丝固定在电源顶盖和侧边，辅助静音温控风扇通风换气。

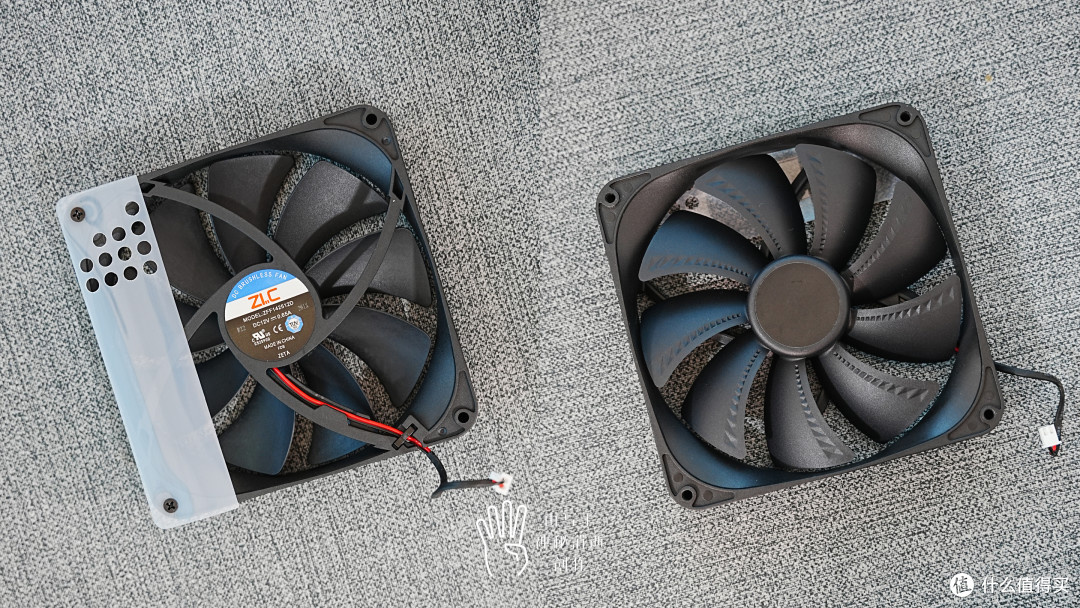

▲振华LEADEX III P1300W的散热系统为长寿命140mm9扇叶FDB液态轴承风扇，由ZIC提供，型号为ZEF142512D，规格为12V/0.65A，运行具备低噪音、高气流的特质。

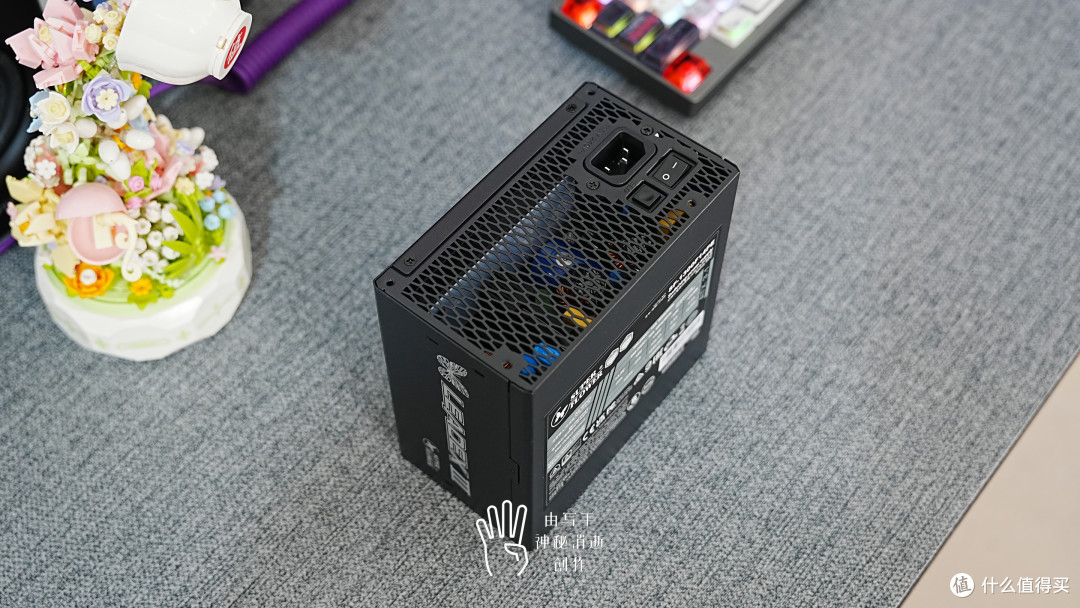

▲电源的AC输入接口自带独立开关，ECO/AUTO温控系统也配置了独立切换开关，节能低噪还是持续暴发释放性能，均可自主一键双选择。

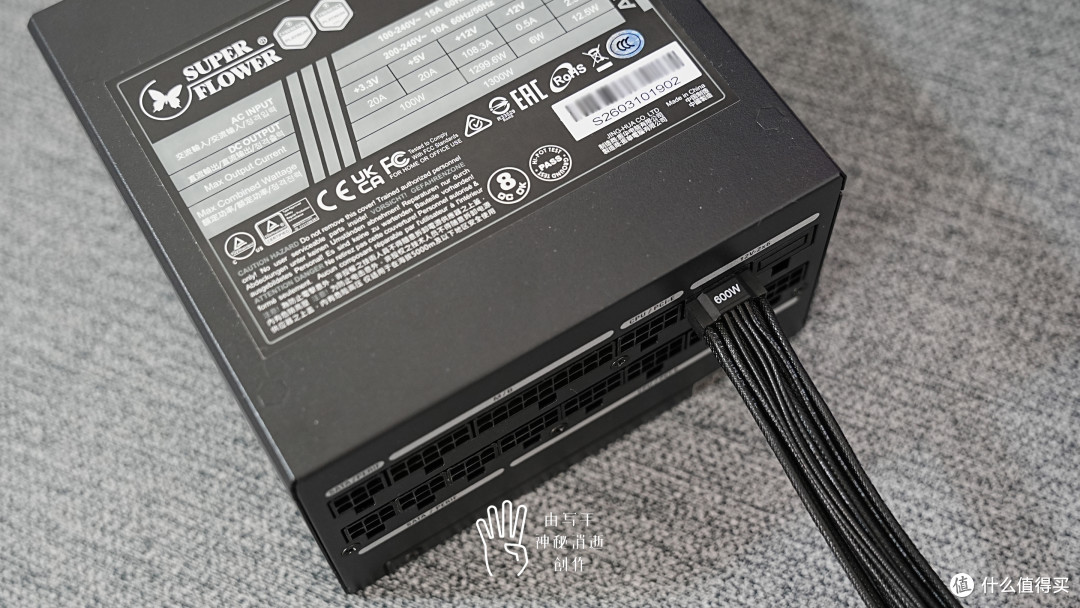

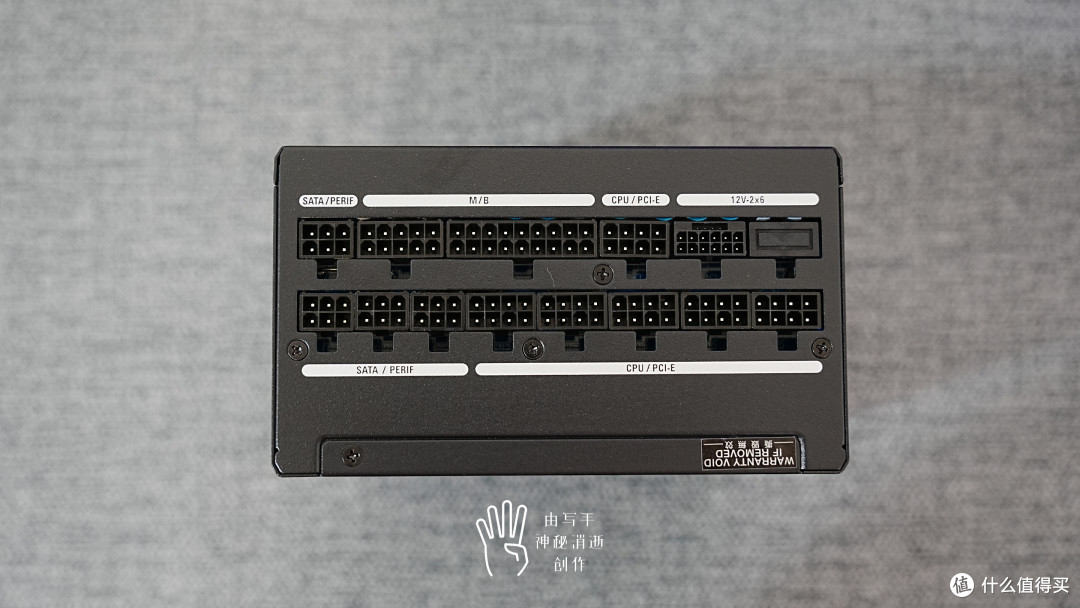

▲输出接口非常丰富，新旧平台配件的不同电能需求都能一一满足。尤其是原生自带12V-2x6显卡供电接口，最高输出功率为600W，无惧高阶运算和复杂渲染，始终保持稳定运行，拿捏5090也不在话下。

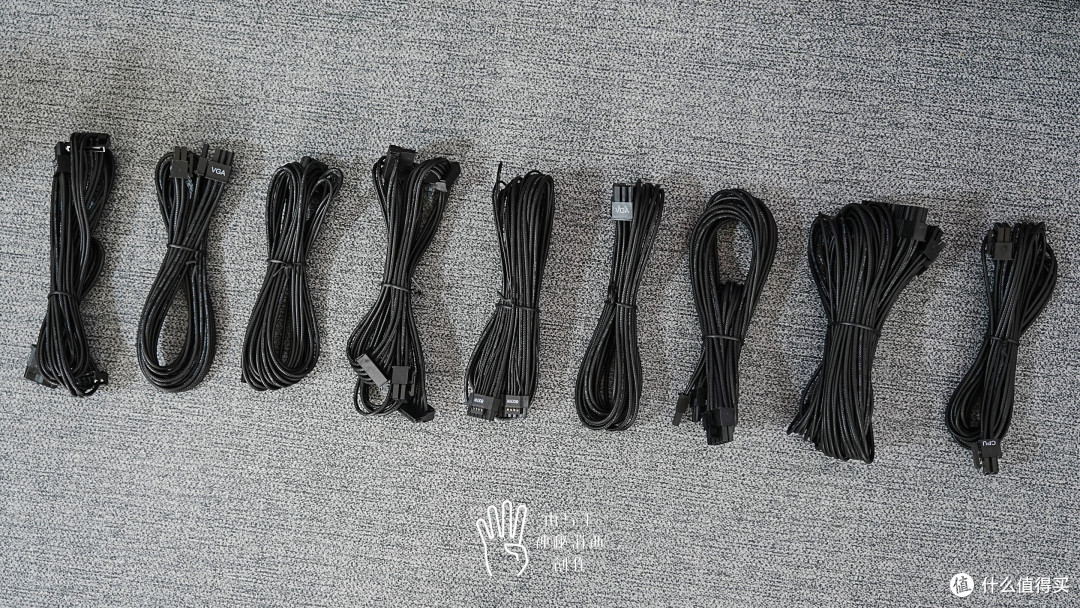

▲电源标配的模组线材质为PVC，通过压纹制造，形成类编织质感，装机走线会比常规款更为柔软、简单。

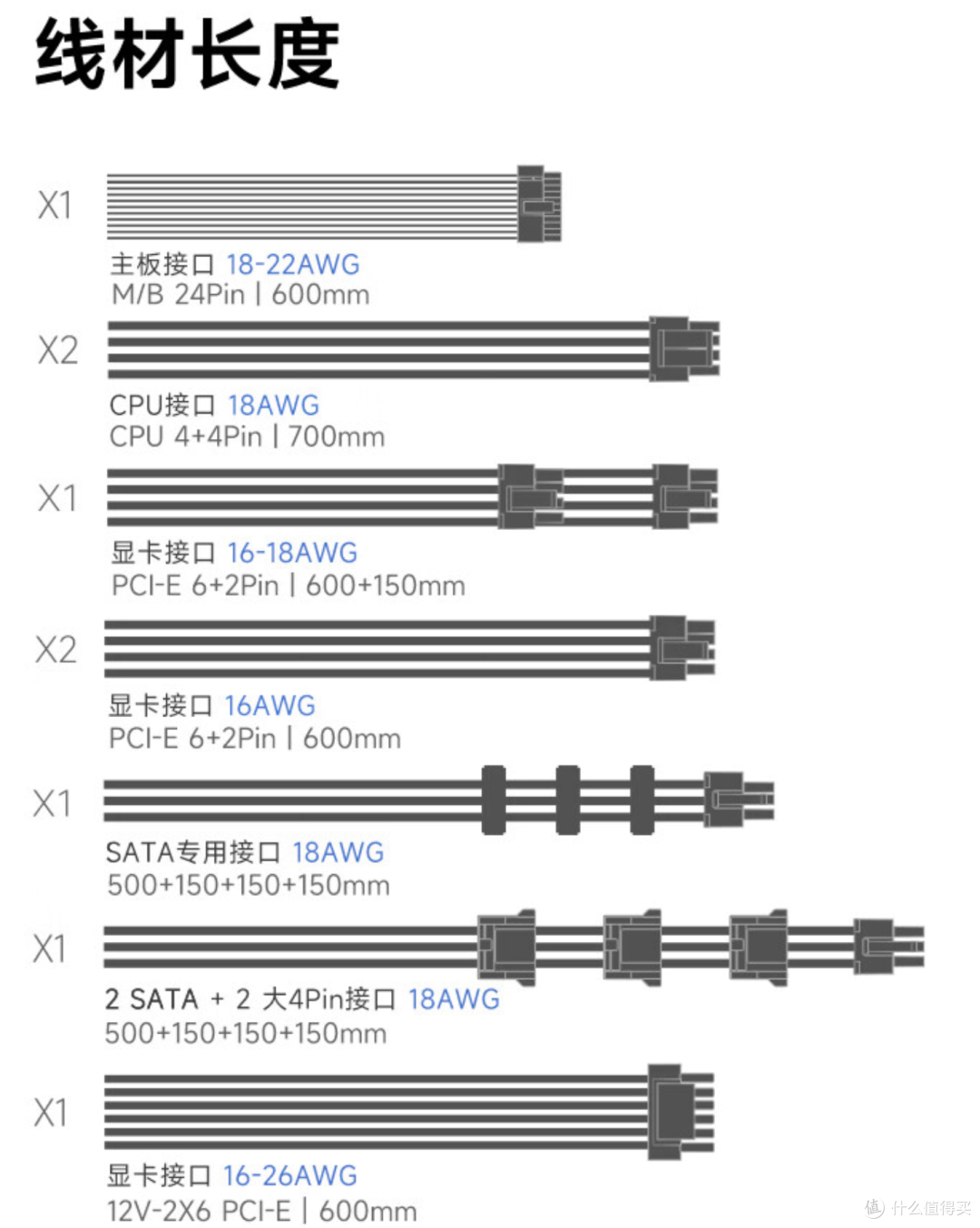

▲24pin主供电接口线长600mm线径22AWG，CPU供电接口模组线长700mm线径18AWG；PCI-E供电接口模组线长600mm线径16AWG；12V-2×6供电接口线长600mm线径26AWG；SATA及D型4pin供电模组采用了“一分四”的设计，线长均为450+150+150+150mm，线径均为18AWG。

四、写在最后 个人总结

▲和普通金牌电源对比，取得Cybenetics双白金认证的振华LEADEX III P1300W通过了多项严苛测试，平均转换效率92.083%/230V 50%负载转换效率93.756%，符合ATX3.1和PCIe5.1标准，可承载整机200%/显卡300%的瞬时峰值功耗冲击，并且自带600W满血原生12V-2x6供电接口直连40/50系显卡，安全性毋庸置疑；而最让人惊喜的肯定还是柔软压纹线的加入，装机理线更美观灵活，省去购买定制线的费用；以及最让人安心放心的十年保固，确保玩家使用无忧。

▲就我自己亲手拆解的内部做工细节来看，结合实际使用体验，振华LEADEX III P1300W电能输出稳定强劲，为玩家的高端显卡运行保驾护航，无疑是名副其实的优秀模范生代表之一。

以上全文结束，谢谢观赏！！！

这里是：神秘消逝，我们下期好物分享再见！！！

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
