时间匆匆一年一年过去，说起来我也是特别喜欢装机，也经常帮朋友装，虽然不算大神但也自诩自己算是一个装机小能手了，只是对于自己上风冷上水冷哪怕分体水冷，自己总觉得还有两种遗憾：其一就是FANLESS，其二就是ABEE。不过其实自己早就这方面的打算了，早前收了一颗利民停产的HR22，也算是为了FANLESS做铺垫了，但是当我看到海韵 (SEASONIC) 旗舰钛金 无风扇 600 PRIME TITANIUM FANLESS 这款无风扇电源前段时间上市的消息，也是终于激起了我强烈的FANLESS欲望，既然想要FANLESS，索性也必须要Abee来绝配。珠联璧合的情况下，造就了我此次的FANLESS。。。。

外观展示

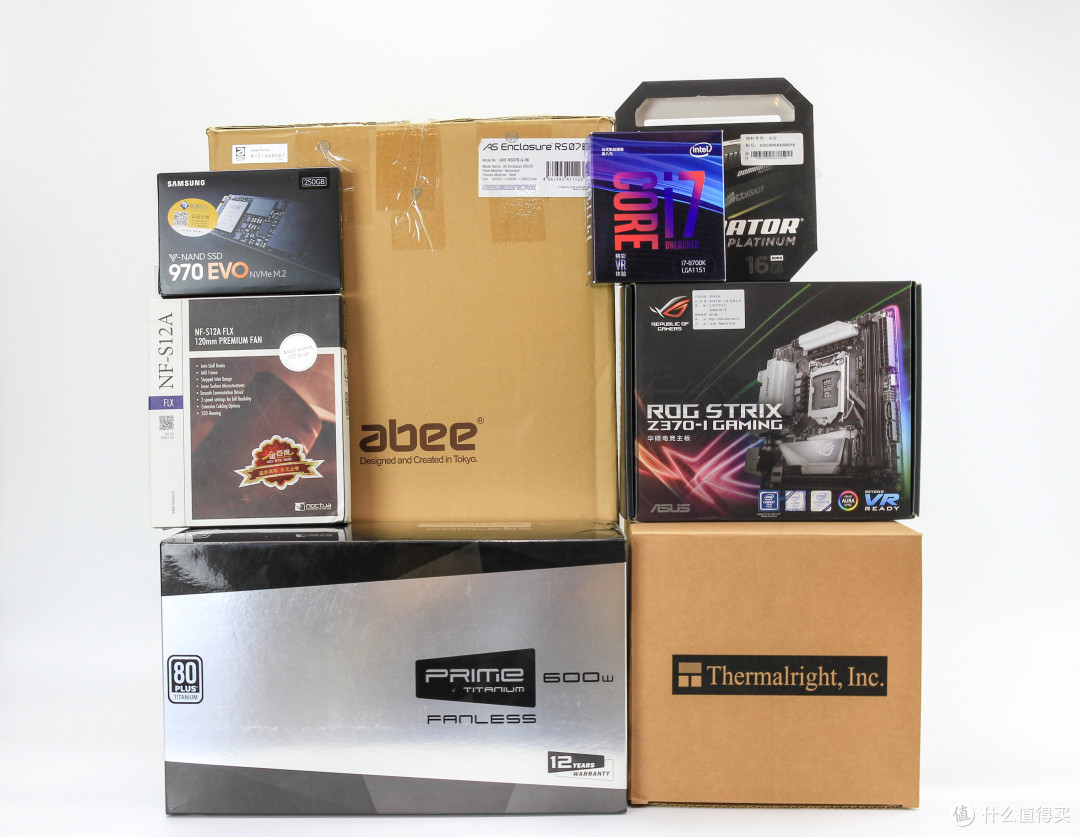

配置清单

CPU：英特尔（Intel） i7 8700K 酷睿六核

主 板：华硕（ASUS）ROG STRIX Z370-I GAMING 主板

内 存：美商海盗船(USCORSAIR) 统治者铂金 DDR4 3000 16GB(8Gx2条) 台式机内存

显 卡：蓝宝石R7 250 1G GDDR5 ULTIMATE 静音版 无风扇 超白金酷能

SSD:三星(SAMSUNG) 970 EVO 250G M.2 NVMe 固态硬盘（MZ-V7E250BW）

机 箱：ABEE RS07 ITX机箱

电 源：海韵 (SEASONIC) 旗舰钛金 无风扇 600 PRIME TITANIUM FANLESS

散热器：利民 Thermalright HR-22

风 扇：猫头鹰（NOCTUA）NF-S12A FLX 12cm风扇

装机过程

直接装机开搞，配件展示及描述在后面

华硕有一个CPU保护底座，可以利用一下，安装的时候可以保护防止错位，我觉得挺好的

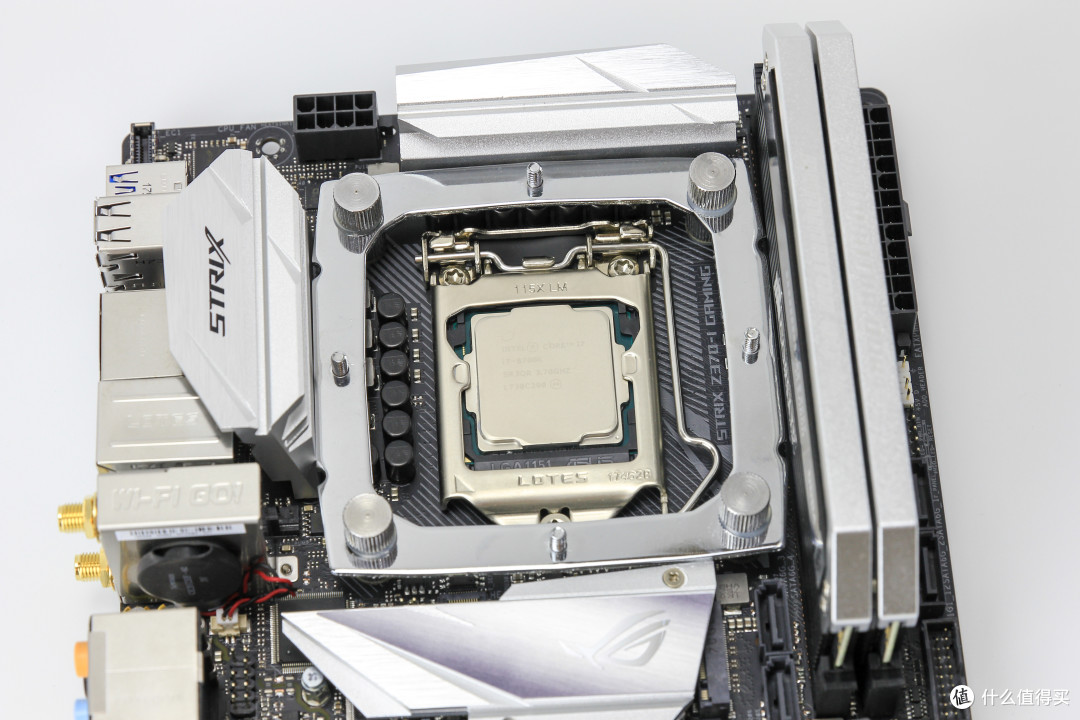

装好CPU，保护底座也看不见了

利民HR22的压力扣具底座，可以看到这幅扣具这么多年了，居然安装在Z370I上四个方向都严丝合缝没有错位，只是稍微有那么一点点顶，已经很满意了

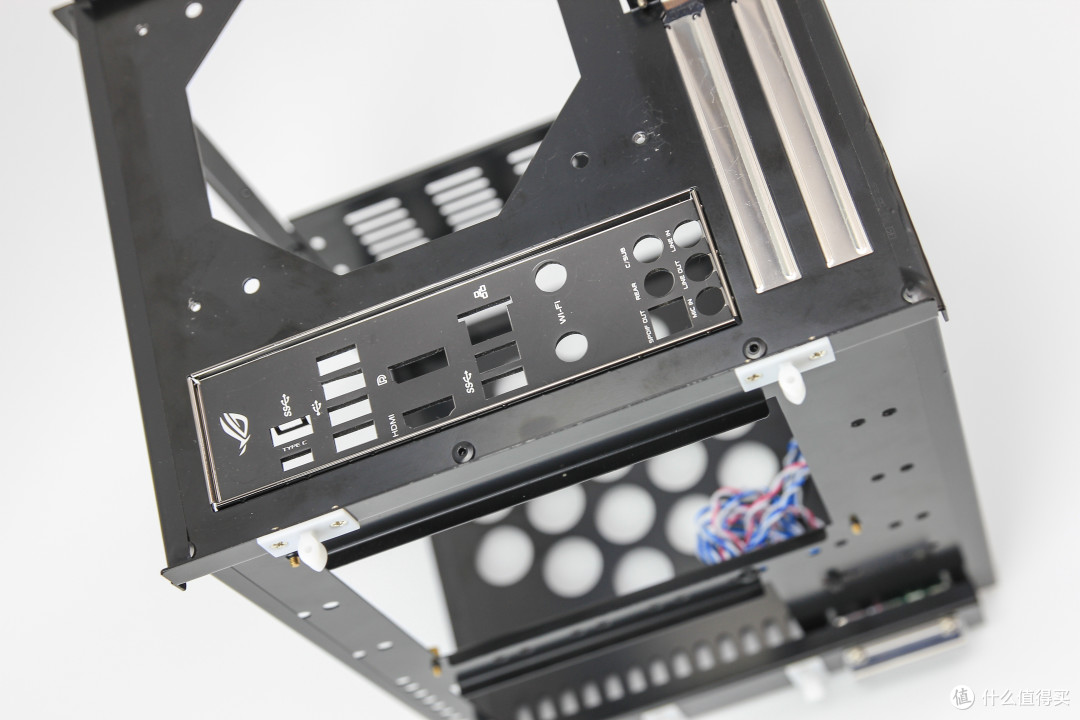

装上ROG挡板

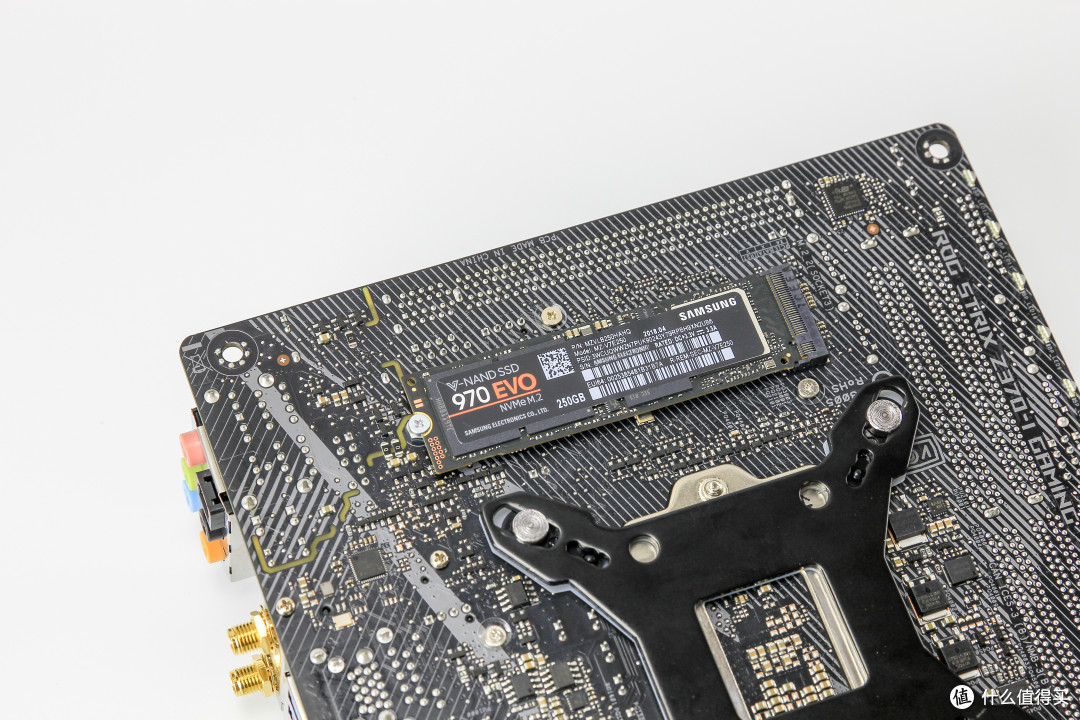

960EVO我决定装在背面了，这个位置比较清凉，而且因为内胆的关系，离机箱外壳还有些距离，所以温度基本不用太担心

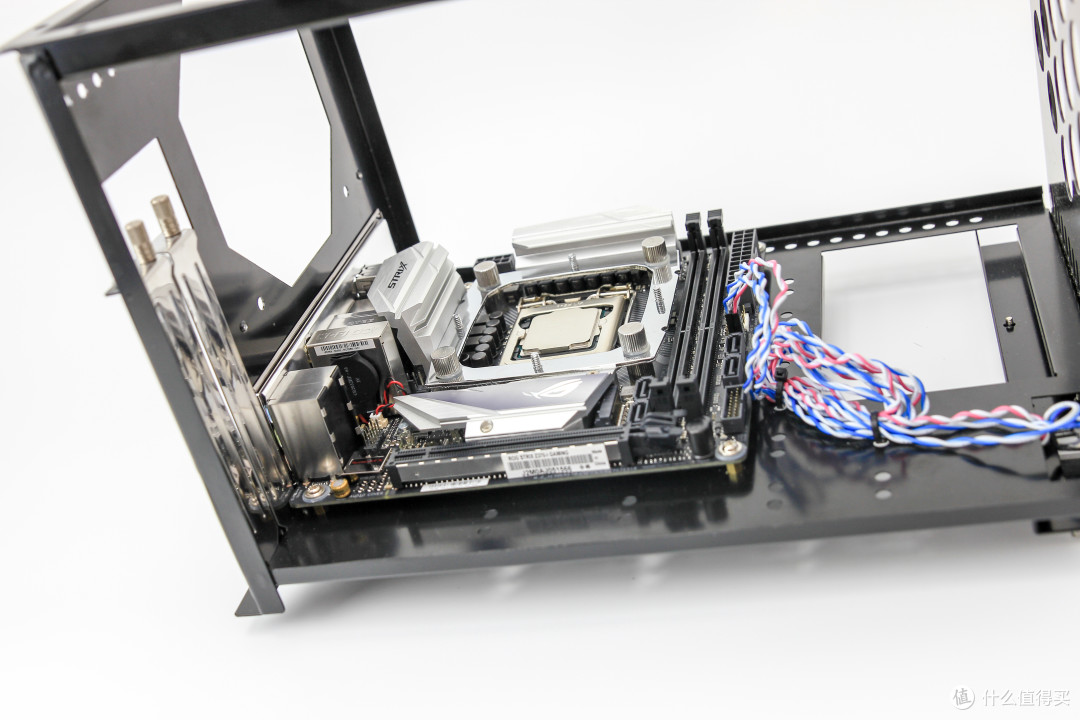

装完SSD就可以安装主板了，感觉RS07和Z370I的挡板海绵有一点顶，不过还好螺丝能拧上

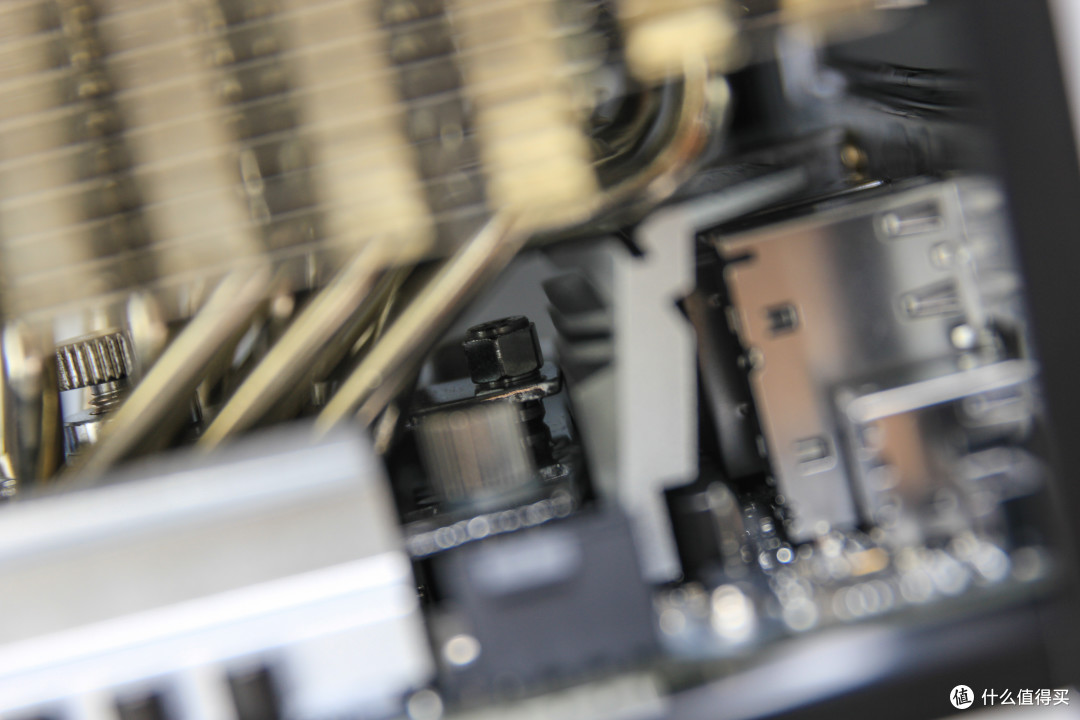

穿过HR22中间的散热器孔拧上扣具螺丝

拧上两颗扣具螺丝后，用HR22的小扳手拧紧一些扣具中间的压力螺丝，压力适中，太松散热不给力，太紧了散热器会滑动

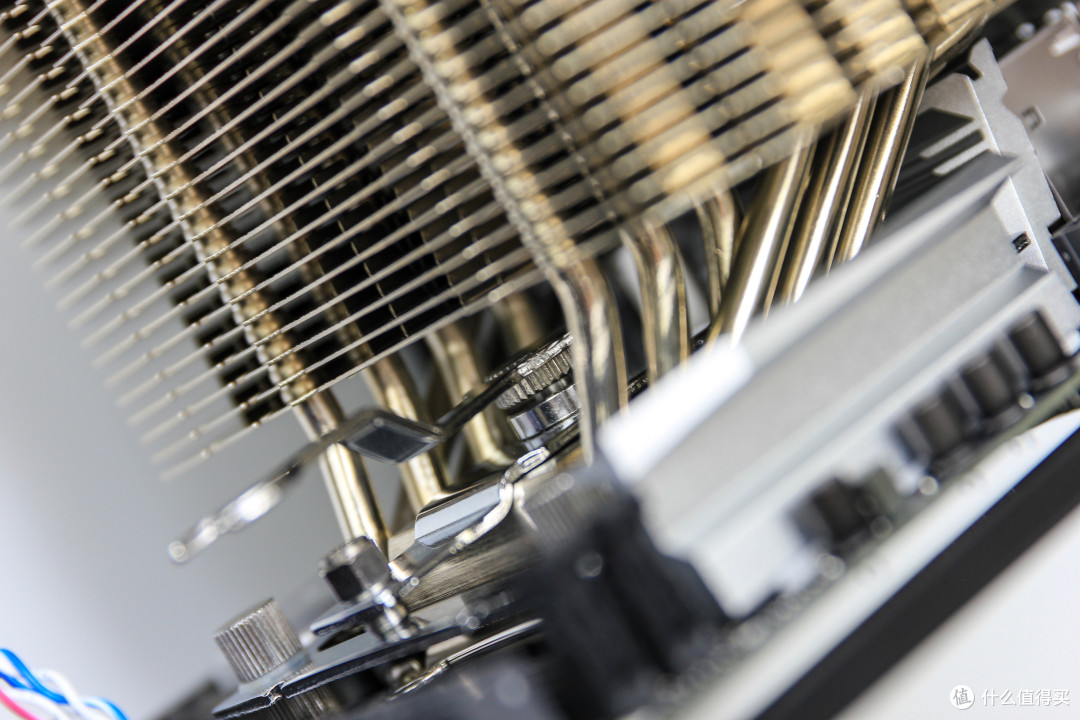

安装好散热器，顺便把显卡也安装上

安装好风扇和电源后开始做定制线

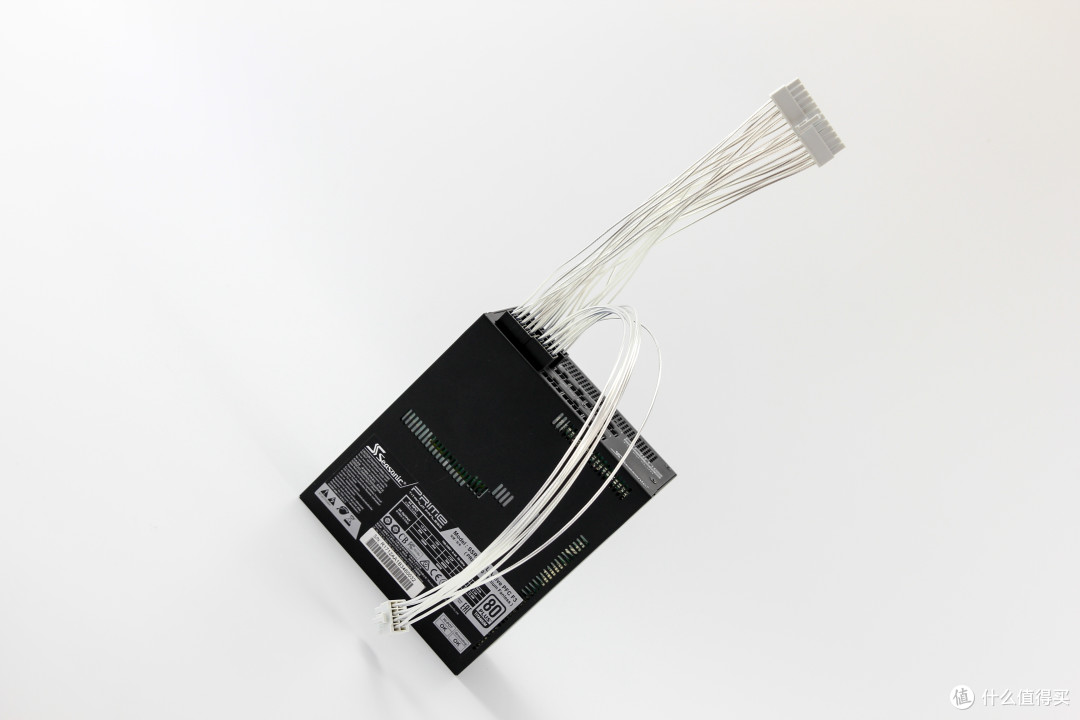

这次做了超级短的镀银线

24P太短了，支撑力超级强。。。。。

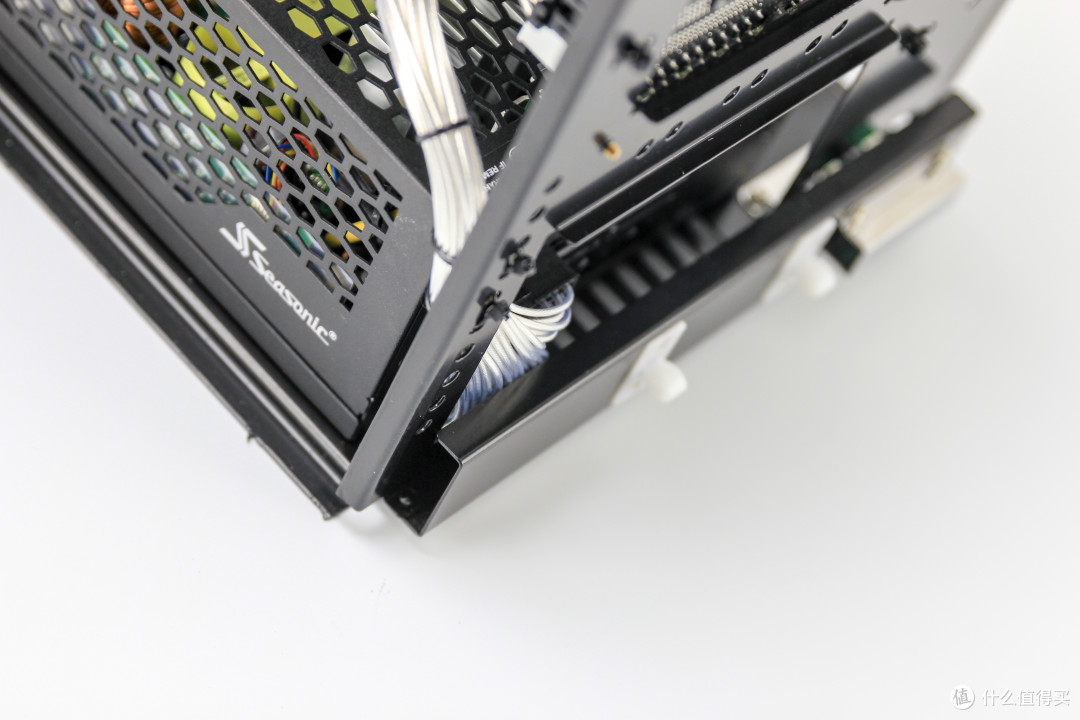

17CM电源在RS07上有点吃紧，不过刚刚好，如果是硅胶线的还要随意，但是镀银线整体比较配的

理一下线

内胆顶上用了USB延长线，把显卡DP线也一起绑了，找了两根双频天线，没有使用华硕自带的天线因为不想再拖线出来了

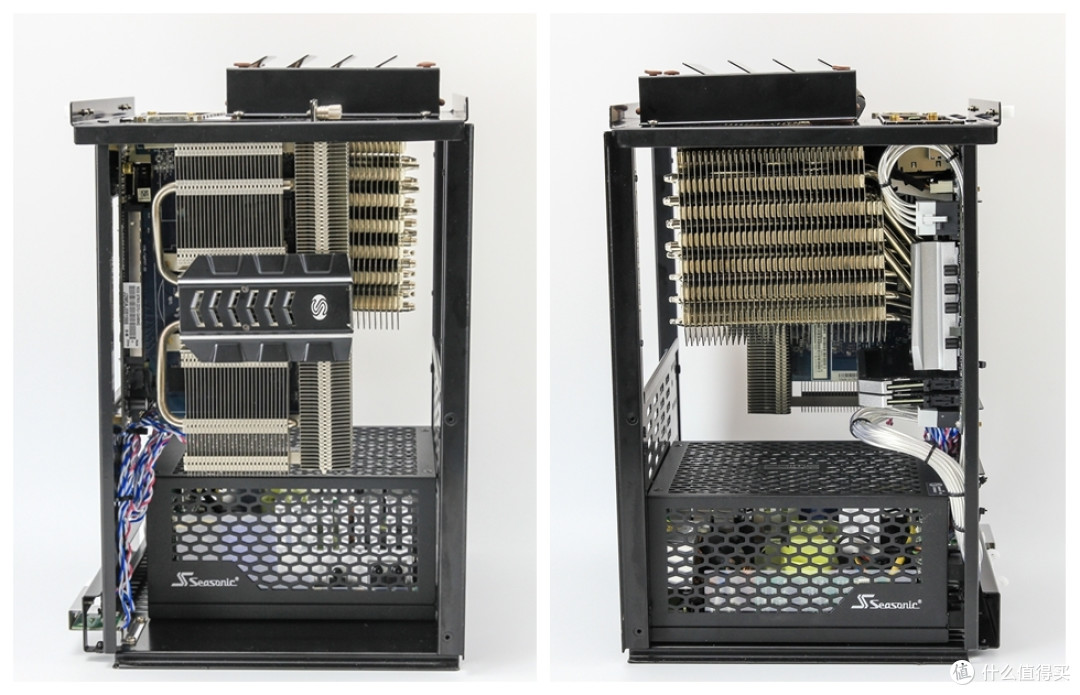

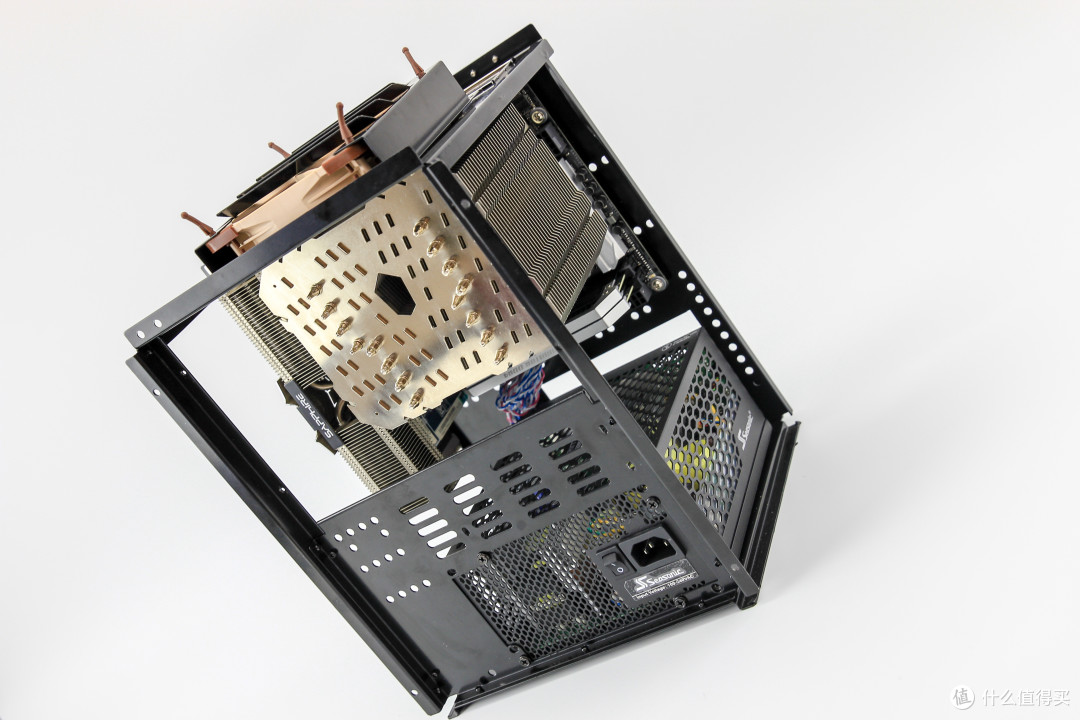

把内档装进机箱骨架完成

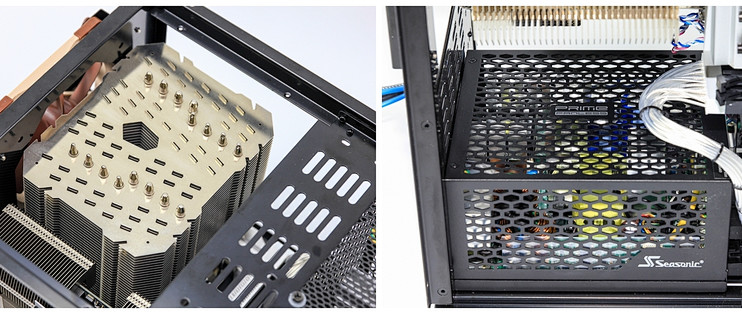

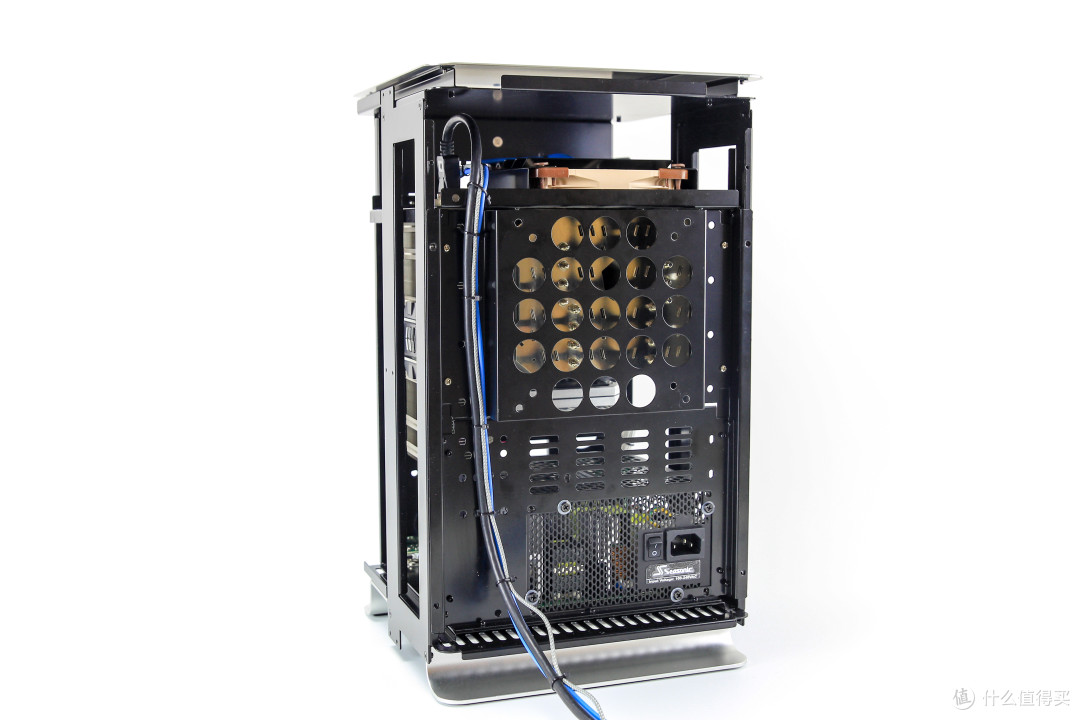

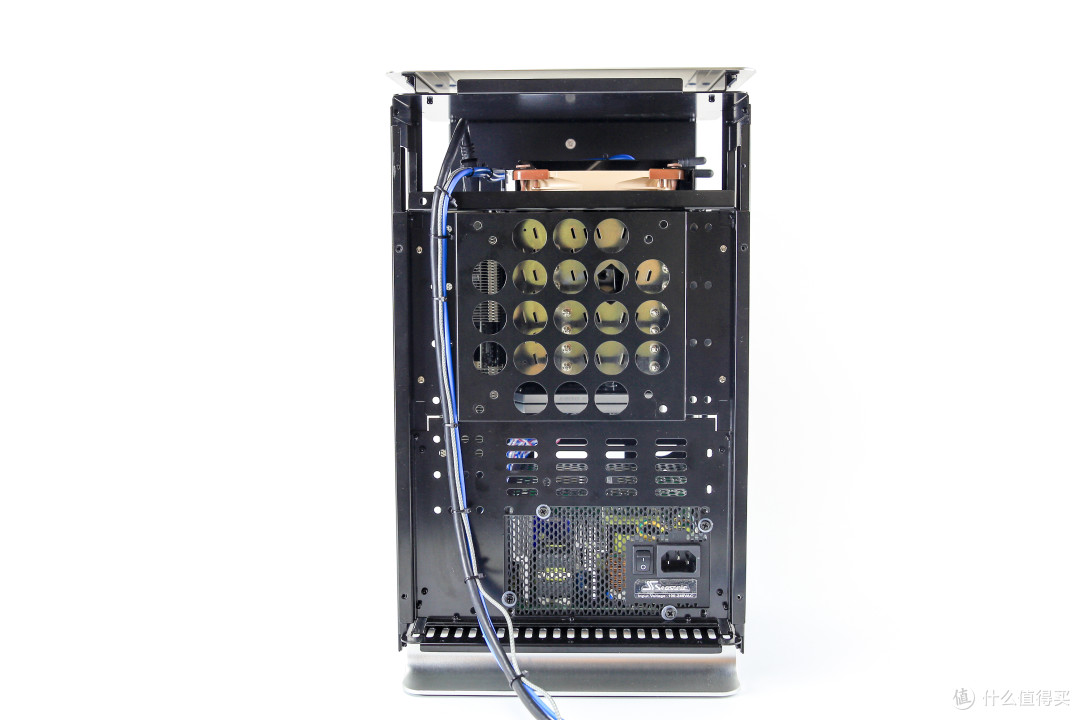

忘记拍最后整机合体照了，就把机箱拆开盖板的照片拿出来看一下吧

配件展示

ABEE RS07

【牛】国内现货 ABEE smart RS07 全铝ITX 迷你机箱 精致工艺_淘宝搜索s.taobao.com去看看

选这一台机箱也是选了好久，可能自己希望FANLESS，所以可能要求比较高一点，不过这台机箱作为FANLESS也不是特别完美，因为被动散热自然要求比较高，所以我后面加了一直静音的猫头鹰S12A FLX定速风扇，转速定速在800左右。

ABEE RS07 隶属于 AS Enclosure 系列

拆开包装，有一个无纺布包装，保护表面不受伤，也是非常周到，不过这个无纺布袋子没有按尺寸来做，不像迎广机箱的无纺布每个机箱都是定制尺寸

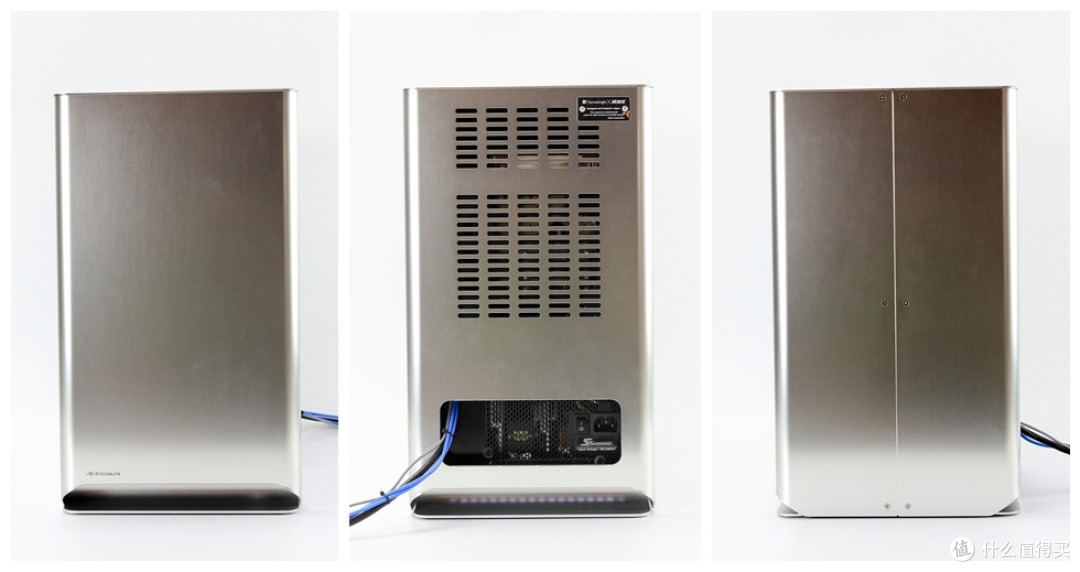

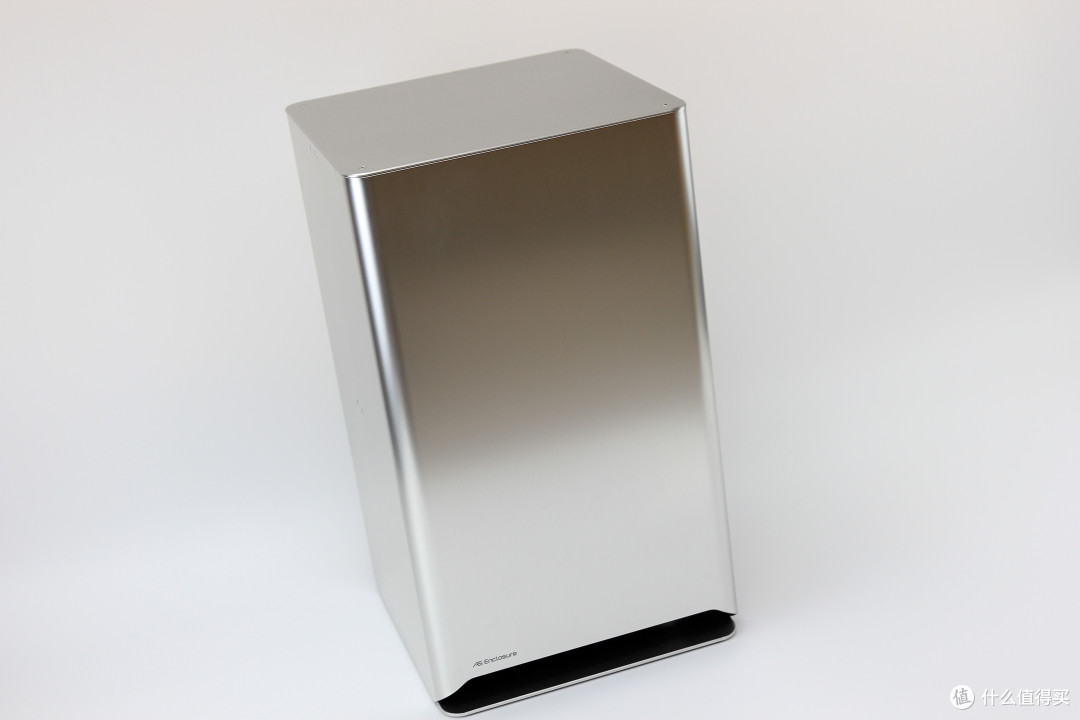

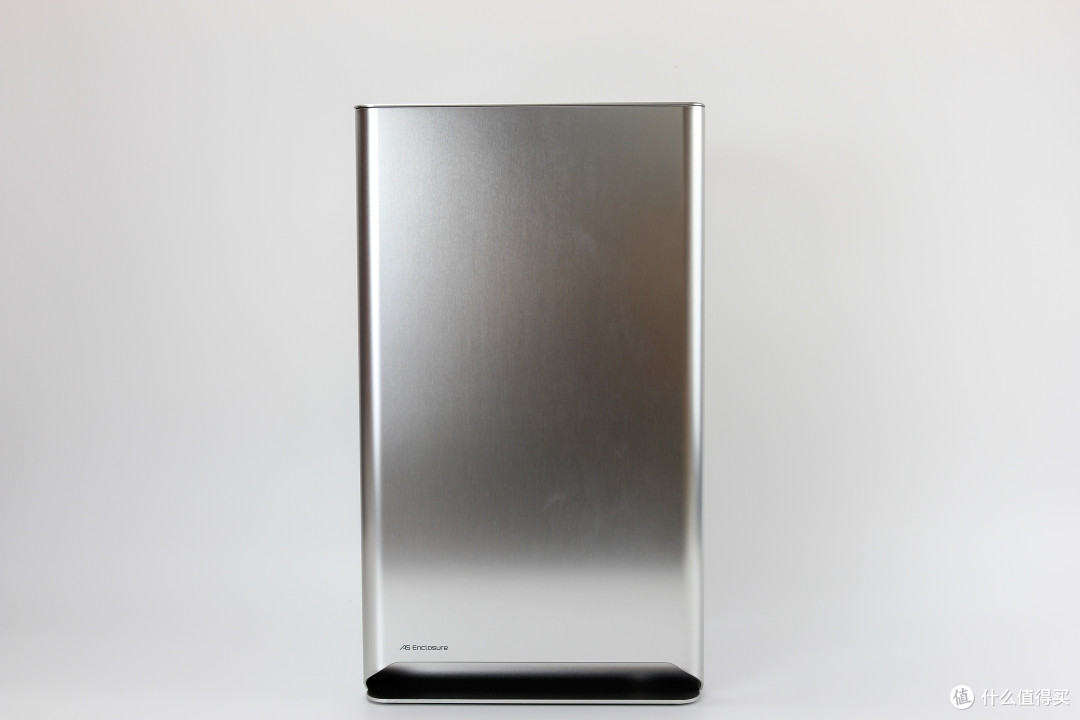

取出机箱，露出真容，前面完整的一体，不过容易留下指纹

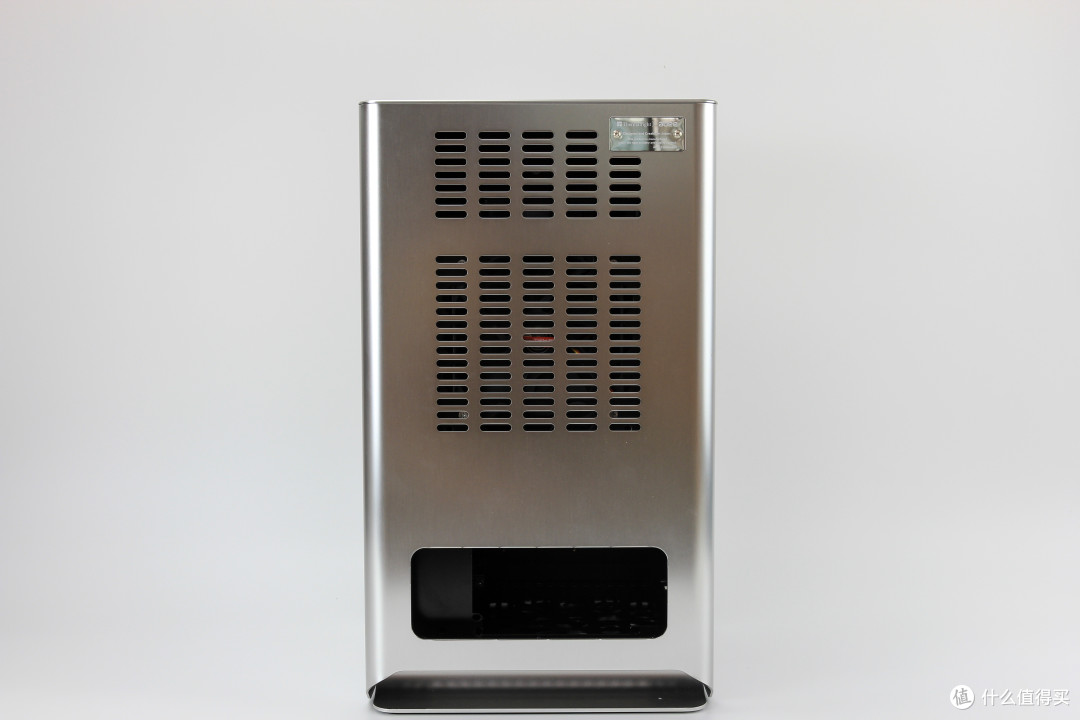

背面一览，底下是电源的散热孔接线位，上面是一排散热孔

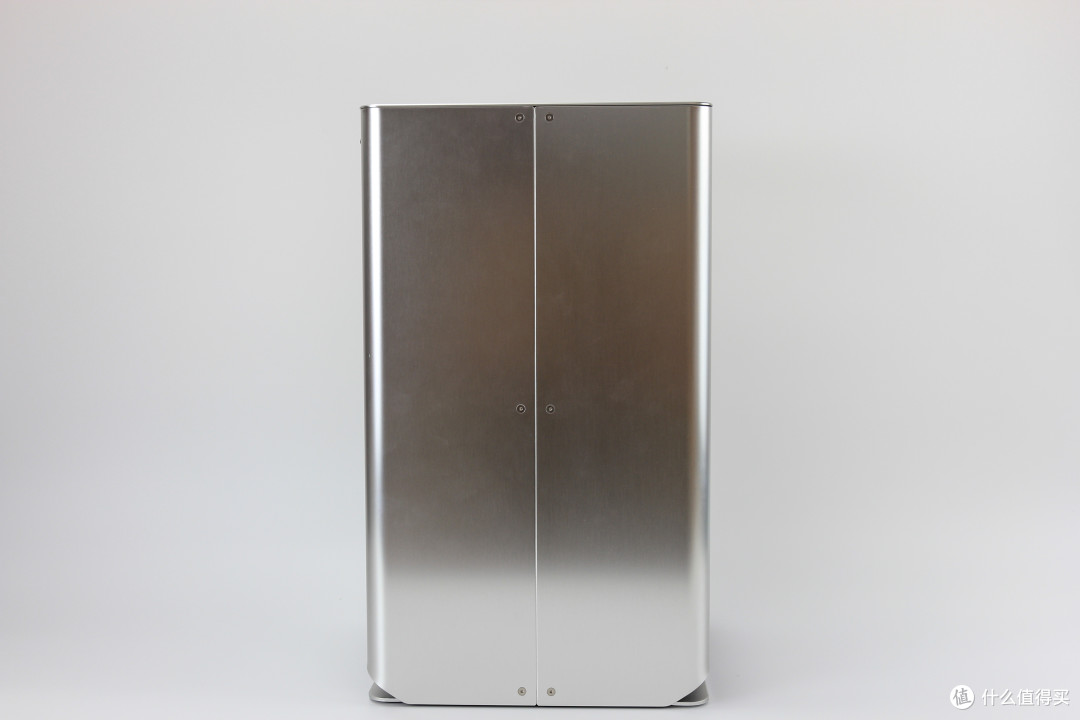

两边的侧面是一样的，六颗螺丝固定两边包起的侧板

再斜侧看一下整体，还算精致吧

可能是照片压缩得比较小了，三块板材拼接处处理得还是非常到位的

机箱底下的电源按键，非常的隐藏

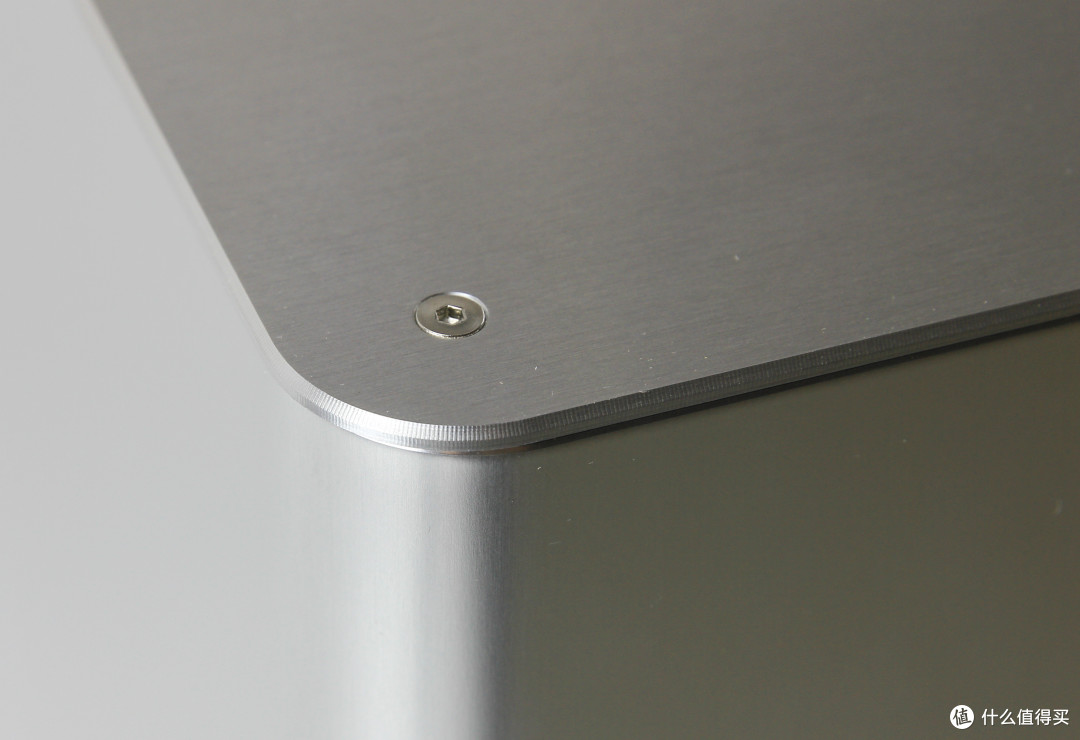

上顶盖的倒角处处理细节

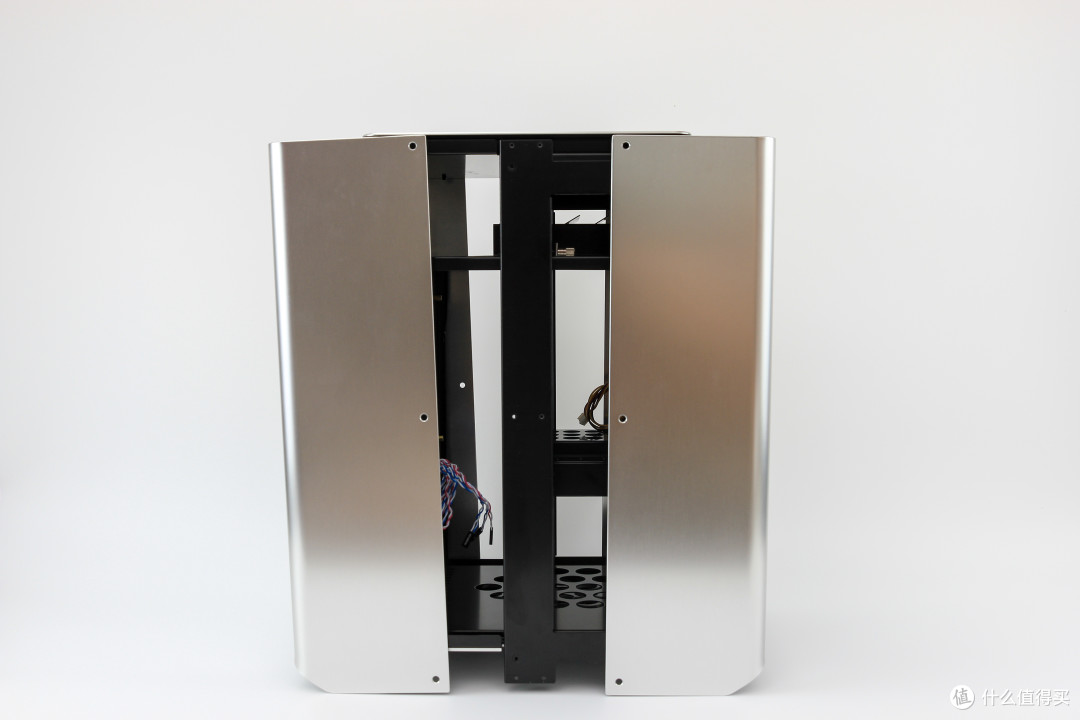

两边的侧板打开，露出骨架

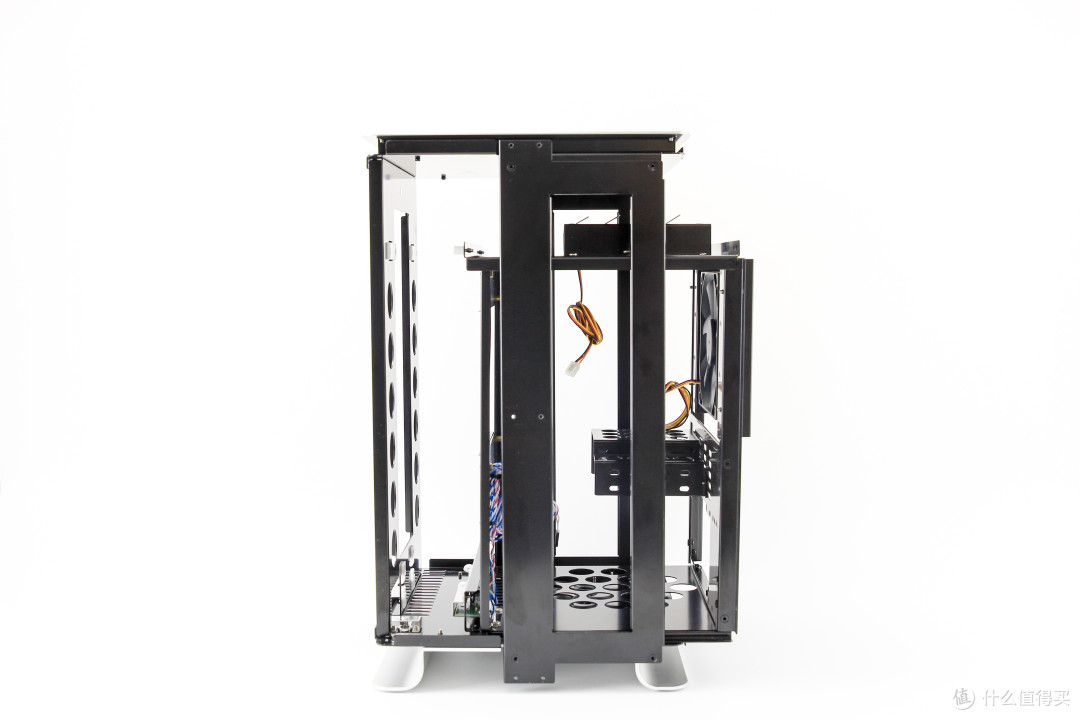

骨架打开，这台RS07的骨架和内胆都是钢做的，骨架的钢比较厚应该有1.2mm左右。骨架与内胆之间通过四个塑料卡扣固定，稍微用力一拉就可以像抽屉一样拿出来了。

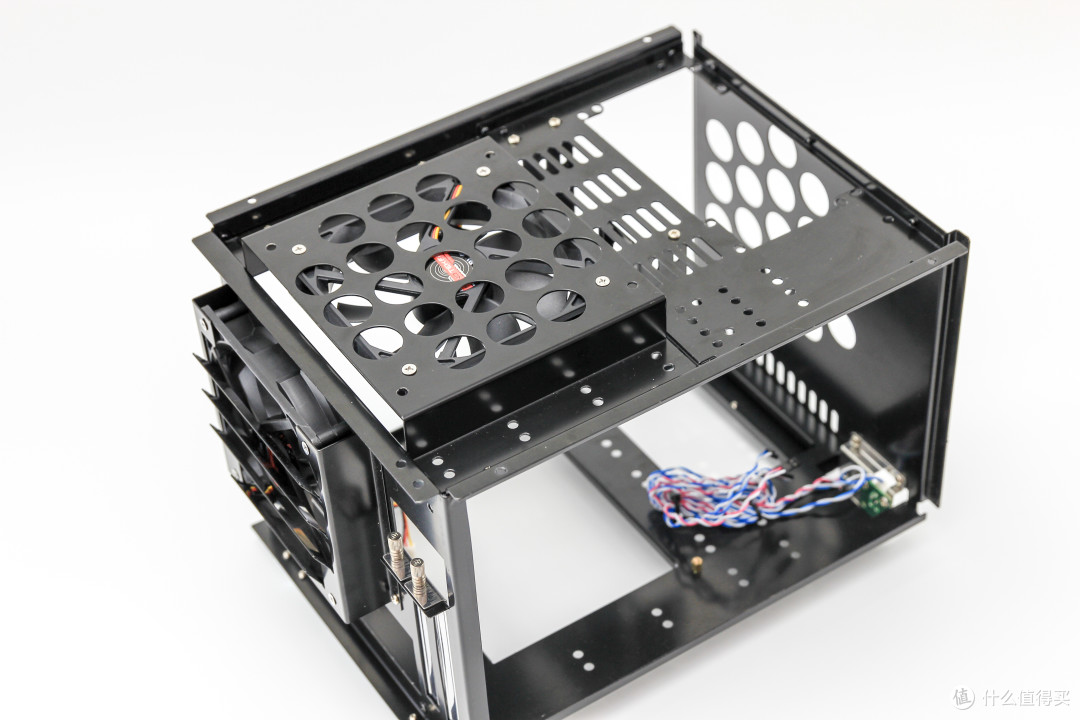

内胆应该是0.8-1mm左右厚度的钢，还算厚实，但是这个内胆四面是通过铆钉固定，感觉稍微有点松垮，不是非常的完美

海韵 (SEASONIC) 旗舰钛金 无风扇 600 PRIME TITANIUM FANLESS

海韵 (SEASONIC) 旗舰钛金 无风扇 600 PRIME TITANIUM FANLESS(80PLUS钛金牌/无风扇静音/十二年质保/全模）1699元一台能让你使用12年的无风扇电源，一个生肖轮回无忧京东去购买

此次装机最大的欲望是由此而起的，海韵旗舰钛金无风扇600电源的上市，也是真的凑巧，刚好在我计划的时候，海韵现在新出的旗舰电源都是12年质保

首发京东买的，首发居然还是京东的礼品包装，送来的时候吓了一跳以为送错了，外面牛皮纸一个硕大的包装，拆开里面是红色的GIFT礼品包装，再拆开才是电源，感受一下旁边的尖叫饮料，女儿以为是买了啥礼物回来哈哈

包装与海韵其他的钛金旗舰好像是一致的

电源的尺寸参数，保护功能，线材数量及长度。这块电源17CM长度，起先还以为放不进ABEE RS07中，后来量了一下完全没问题

多国语言介绍中的中文介绍

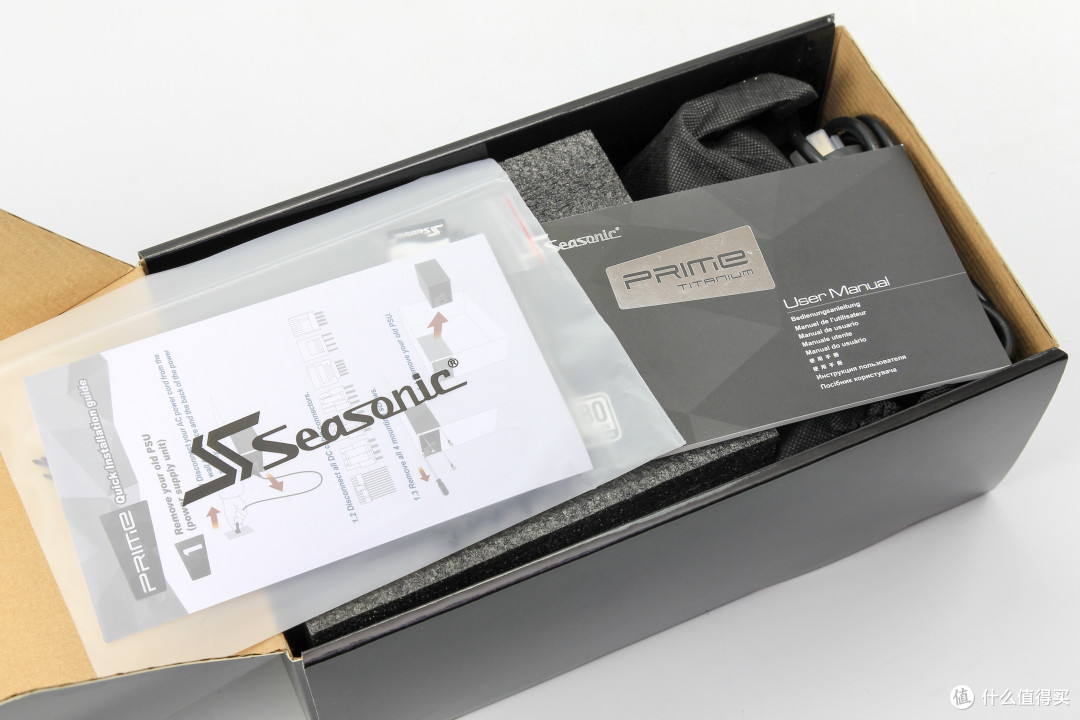

拆开包装，里面是海韵一贯的包装与说明书

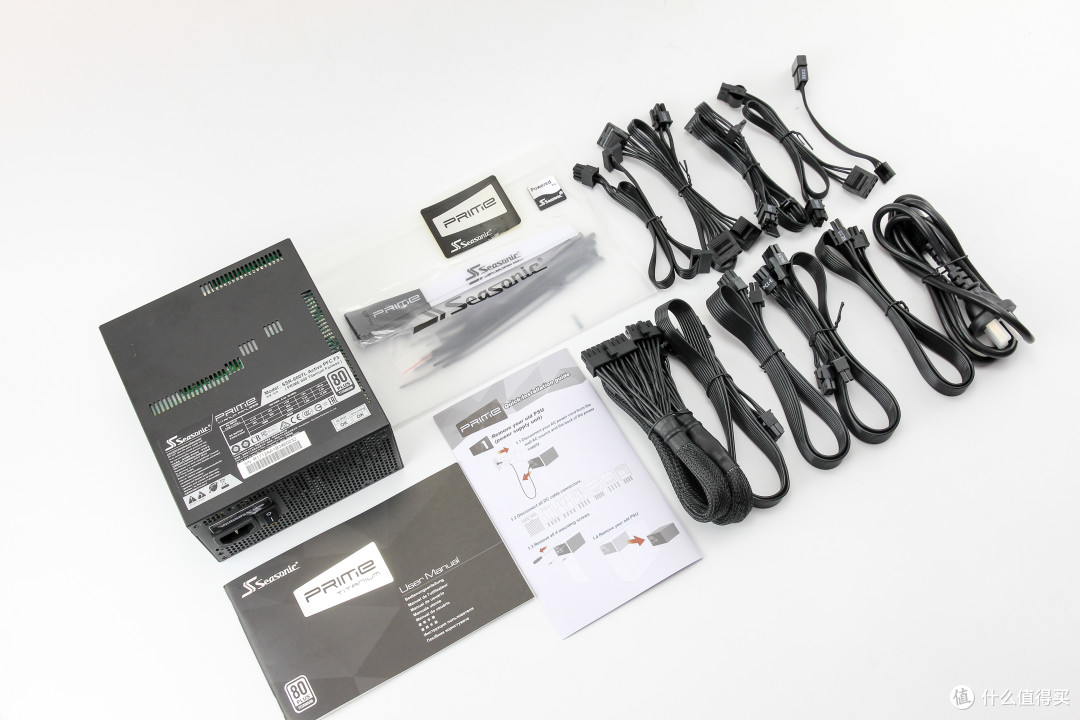

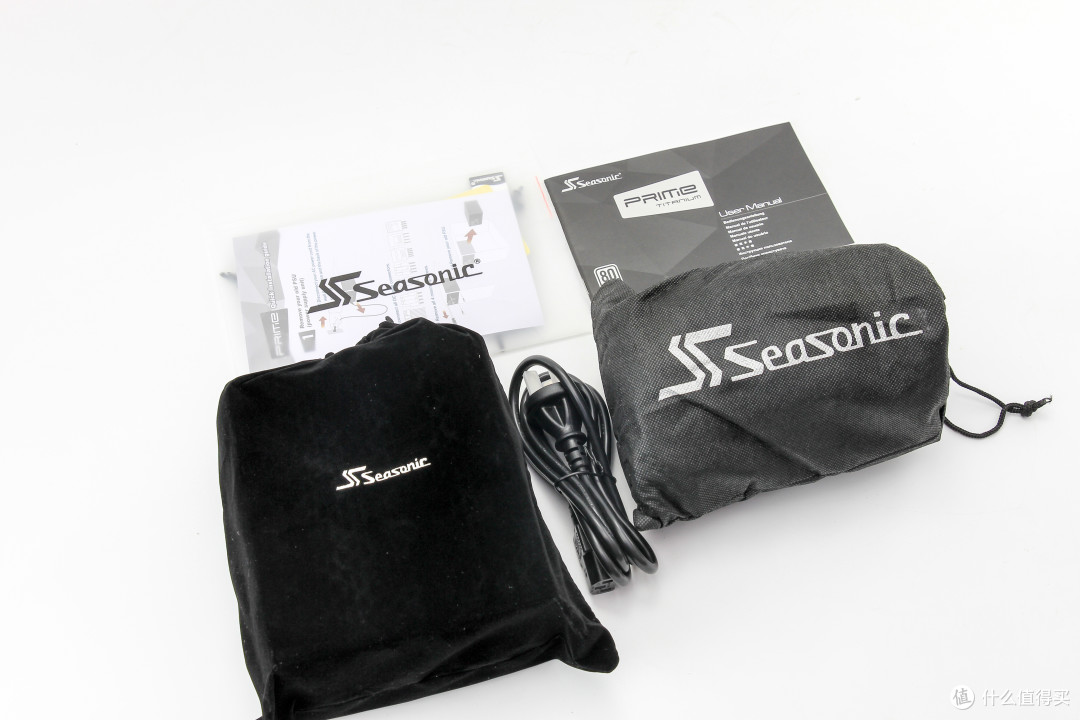

电源绒布袋包装，线材无纺布包装

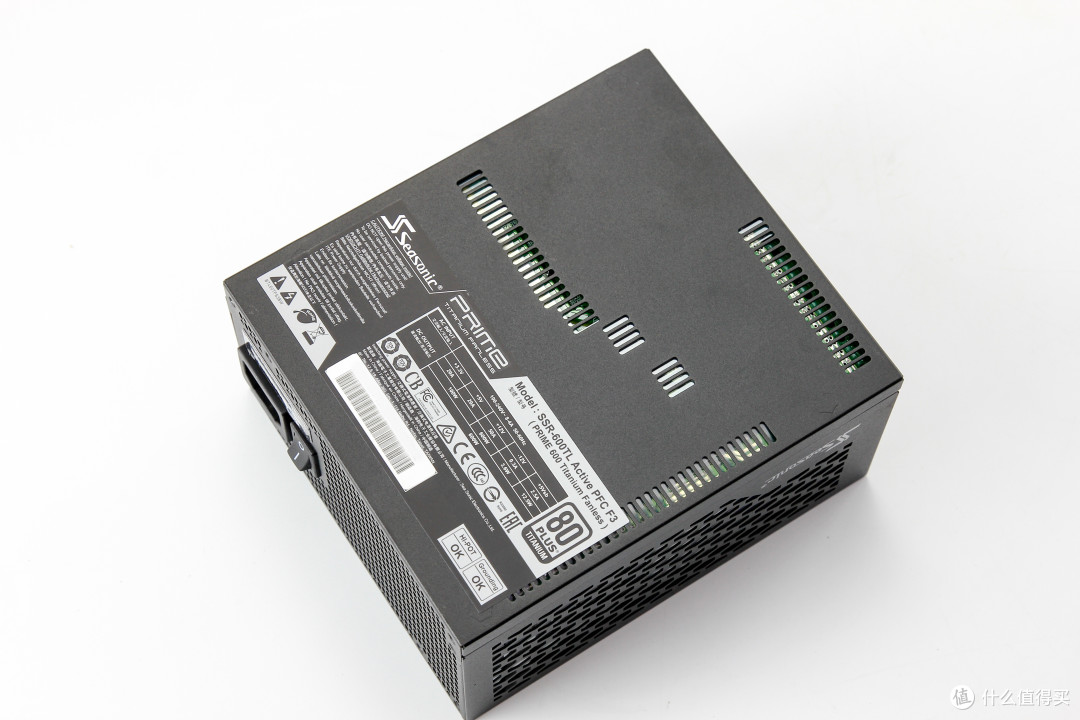

电源的本体，铭牌参数，这一面也是有许多镂空散热

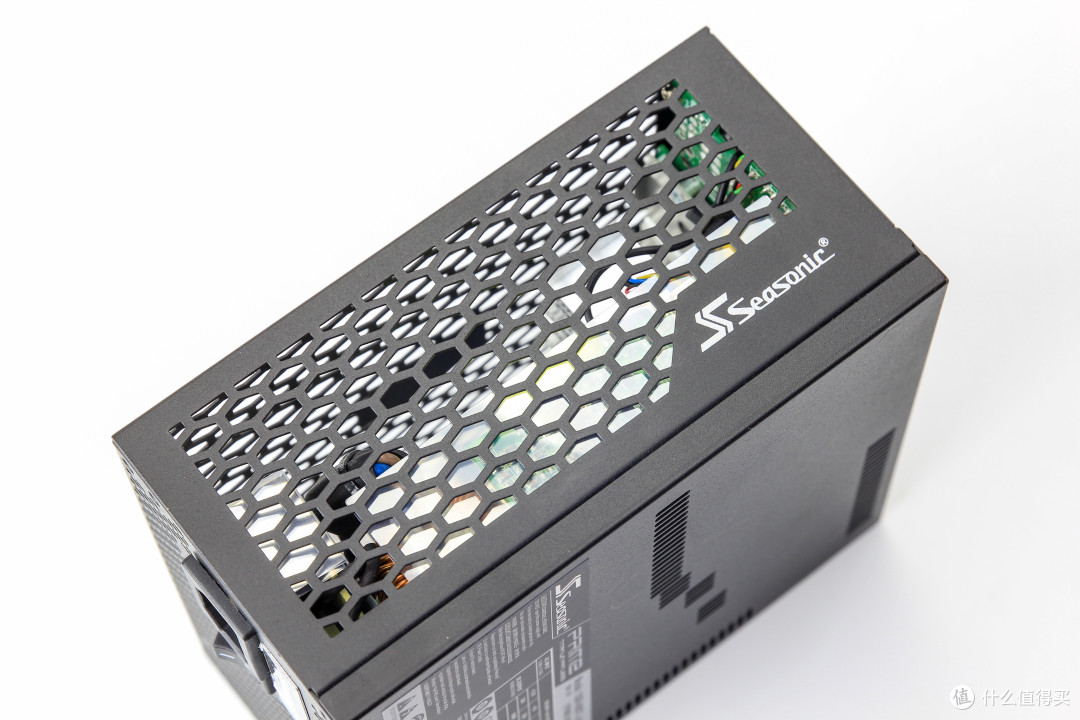

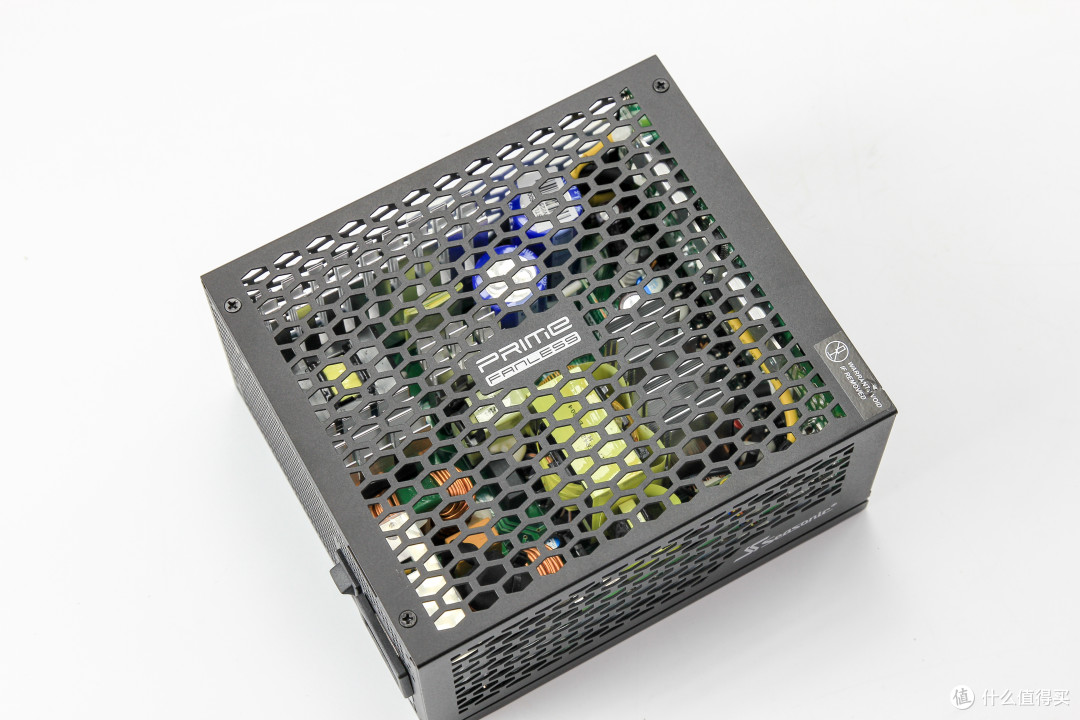

正面，镂空很大很多，里面也可以看到所有的零件

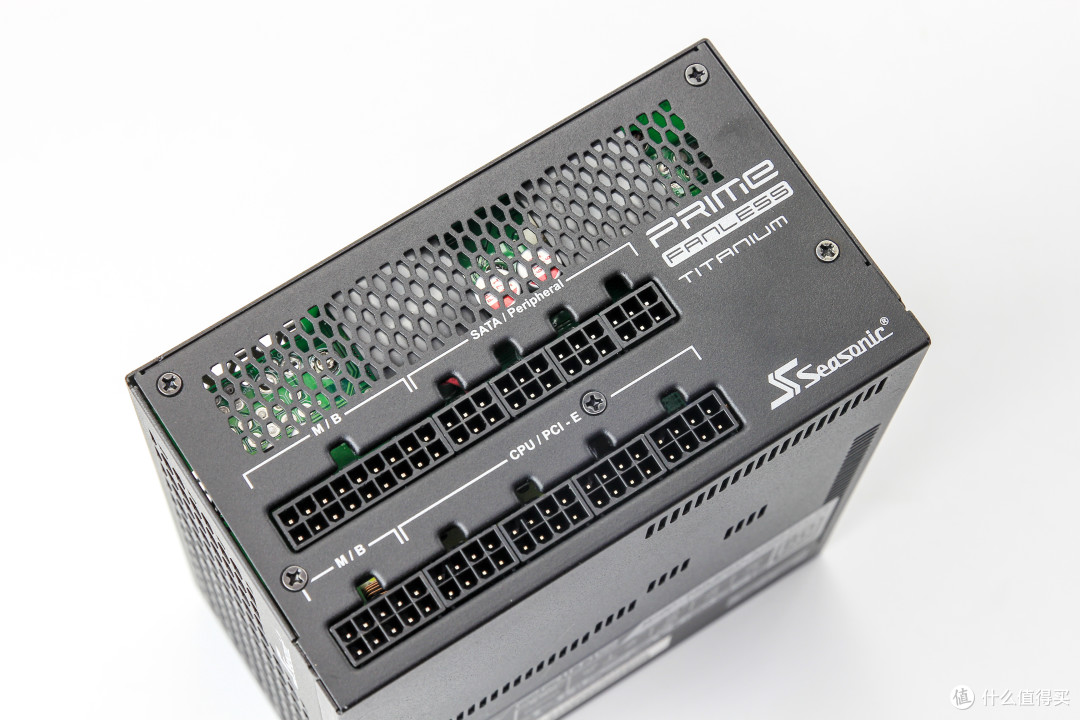

电源模组线接口，现在的电源都是模块设计，而且接口与电源主板之间也是纯PCB无线缆设计

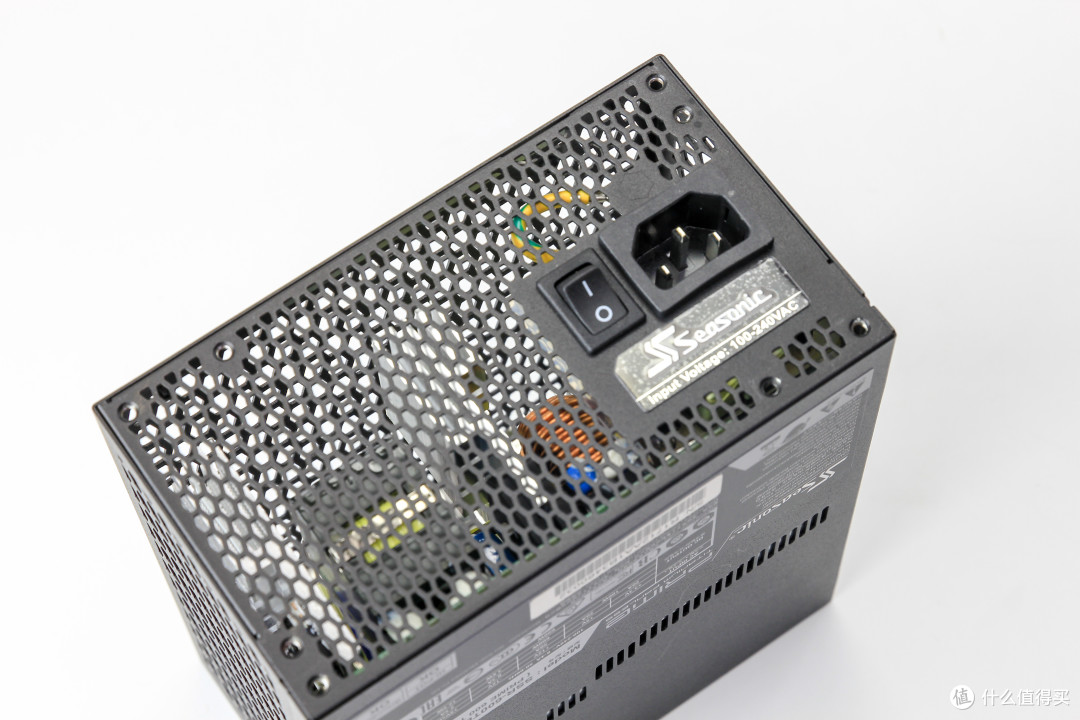

电源的出风口设计，这里电源的螺丝固定位有八个螺丝孔，可以方便朝上安装和朝下安装，目的是让电源朝上方便被动散热

侧面的两边基本一致，也是基本全镂空

利民 Thermalright HR-22

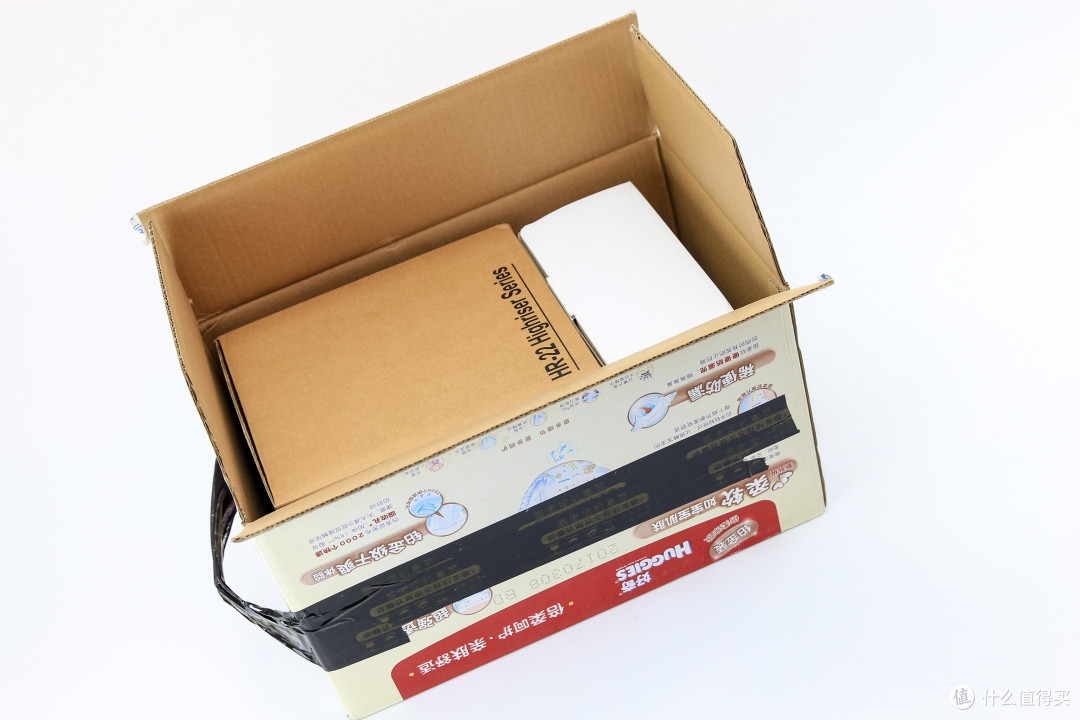

HR22已经停产好久了，当初2013年上市就是利民主打FANLESS出来的，而这颗HR22收自基友，保存良好，但是这个包装硕大无比，感受一下包装盒外面套着的好奇纸尿裤的外包装。。。这个散热器是分散热器包装盒和一个白色的风扇罩盒子，估计上市的时候风扇罩是后来补送的吧

HR-22的各项参数

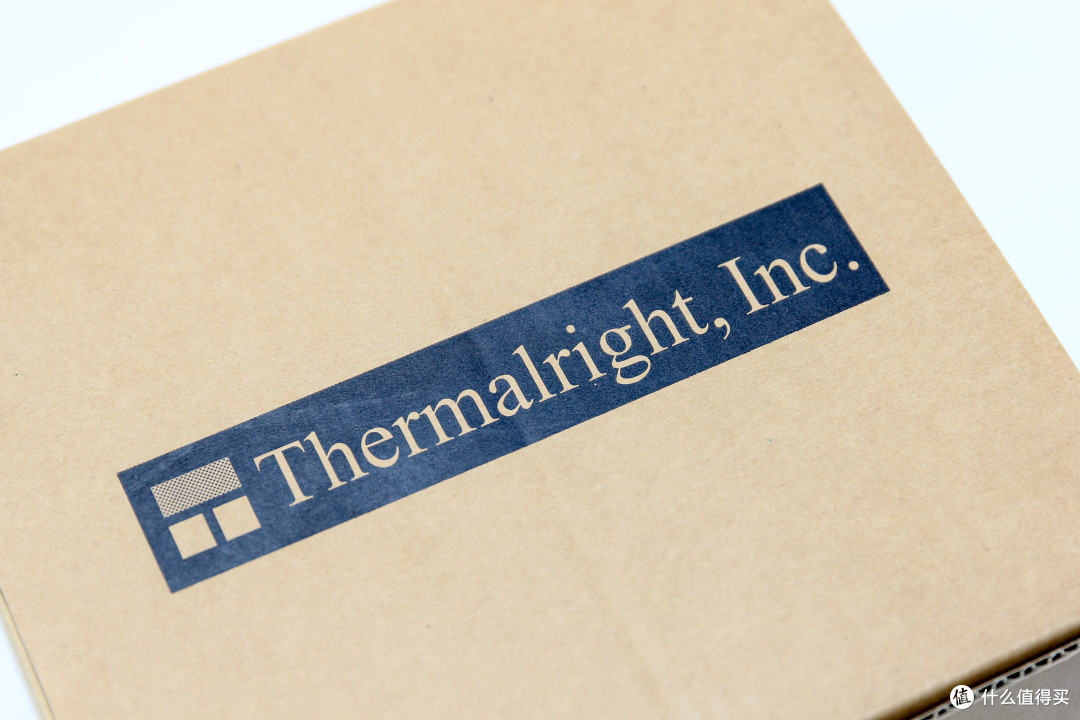

很大的利民标，Themalringht

型号HR-22 高塔系列散热器

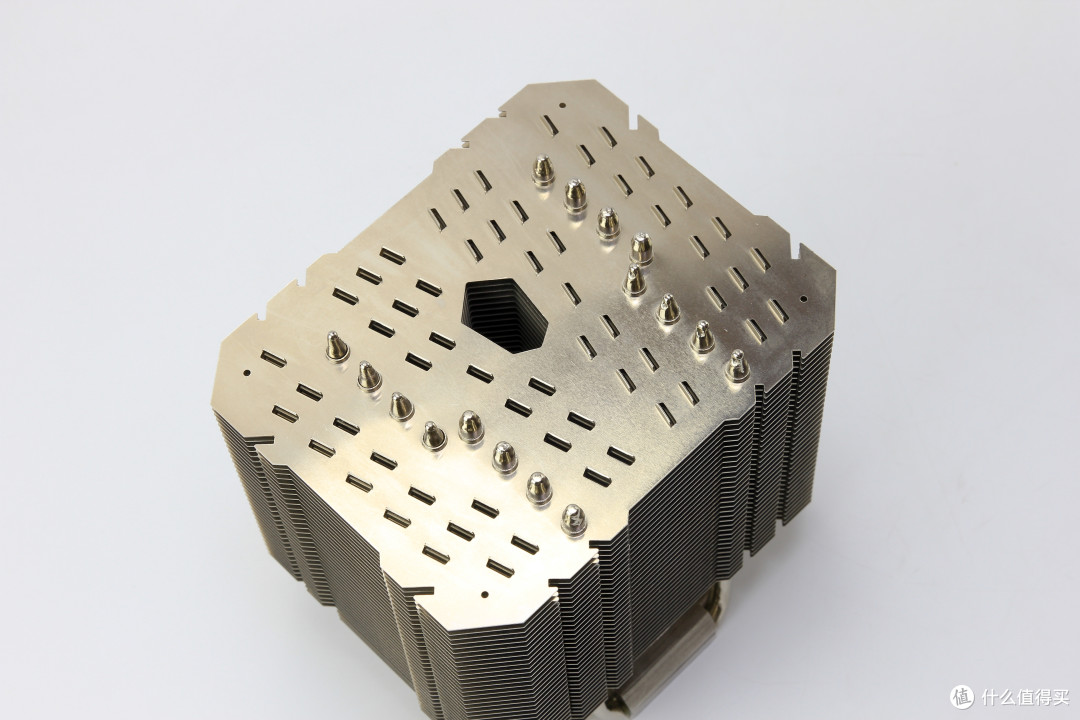

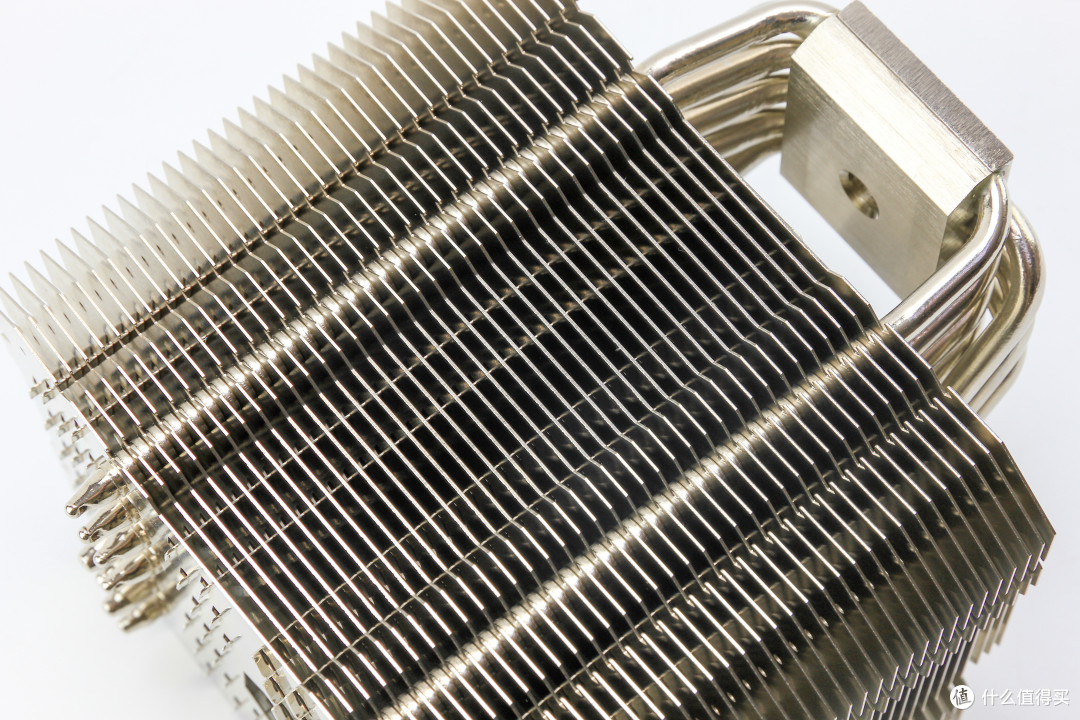

硕大无比的本体，8*6mm的热管设计，本体上的鳍片全部都有镂空设计，方便被动散热

底座的镜面，

回流焊工艺，现在坚持回流焊的好像也就猫头鹰全系列传承了吧？

32片完整鳍片,都是0.5mm的厚度

来一张HR22的全家福，少了螺丝刀和硅脂无伤大雅，扣具也是传统的利民压力扣具

华硕（ASUS）ROG STRIX Z370-I GAMING 主板

华硕（ASUS）ROG STRIX Z370-I GAMING 主板（Intel Z370/LGA 1151）1999元目前最强的Z370I京东去购买

虽然定义了FANLESS，但是CPU和主板依然选择了8700K和Z370I，只是因为默认频率高而已

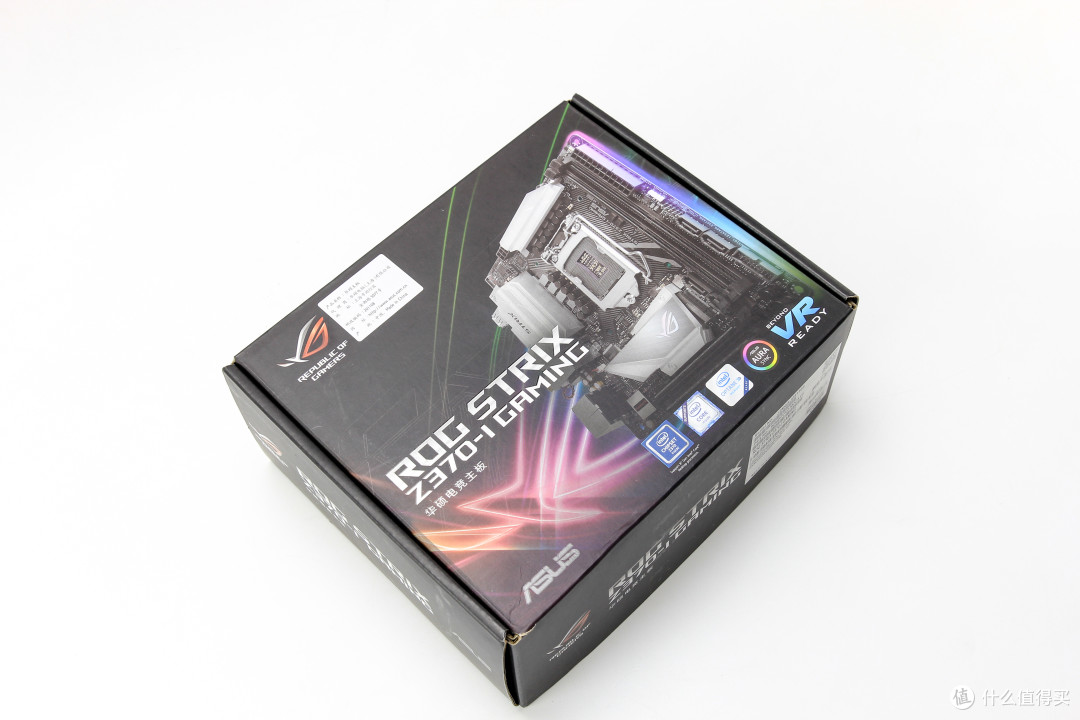

华硕一贯的ROG STRIX 包装

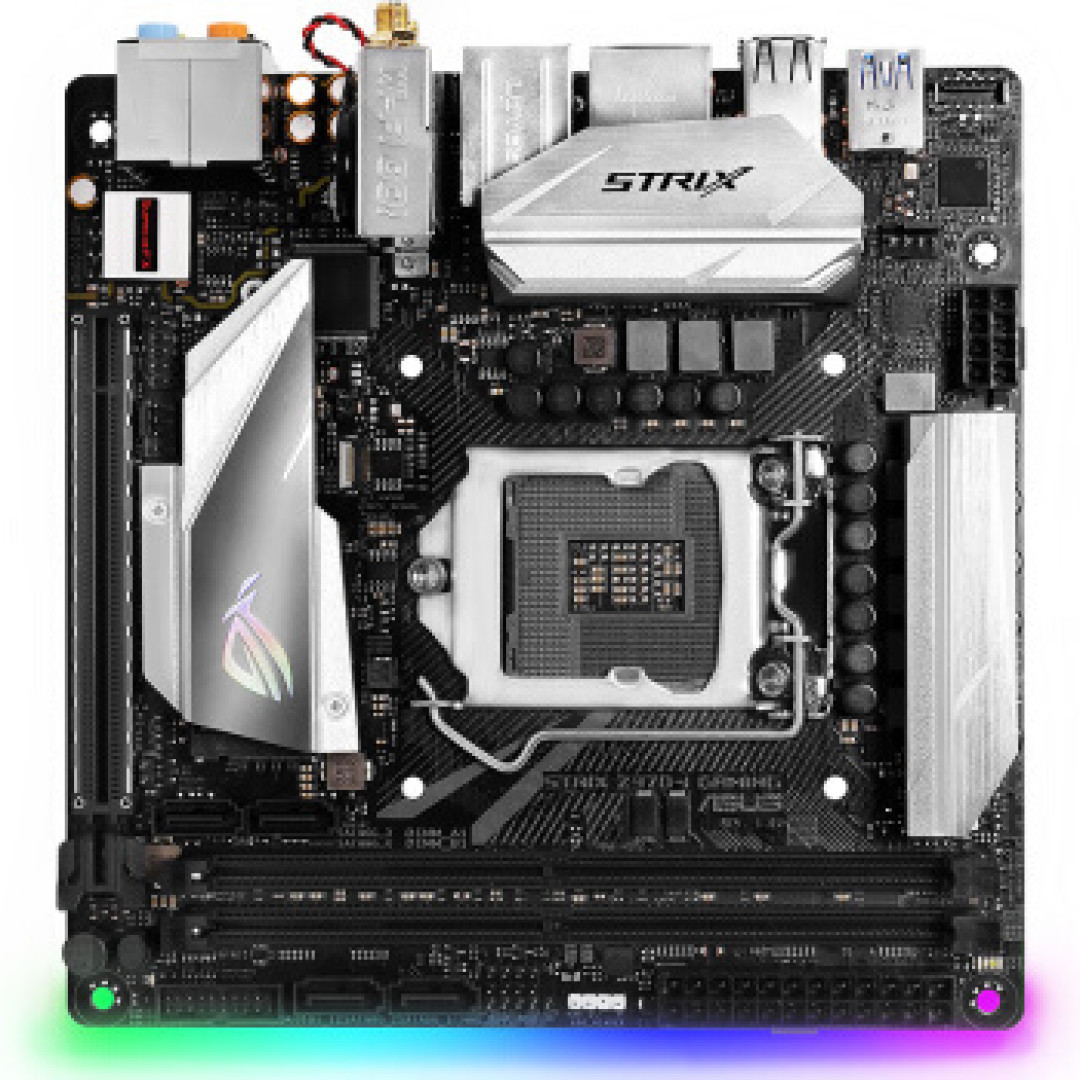

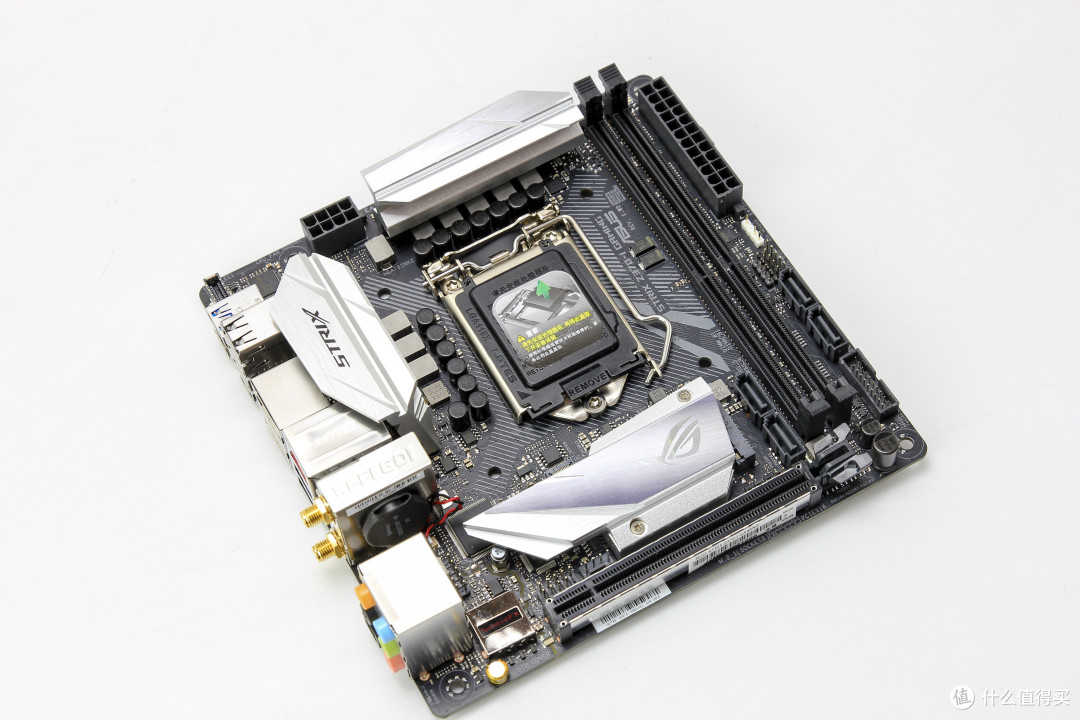

主板的本体

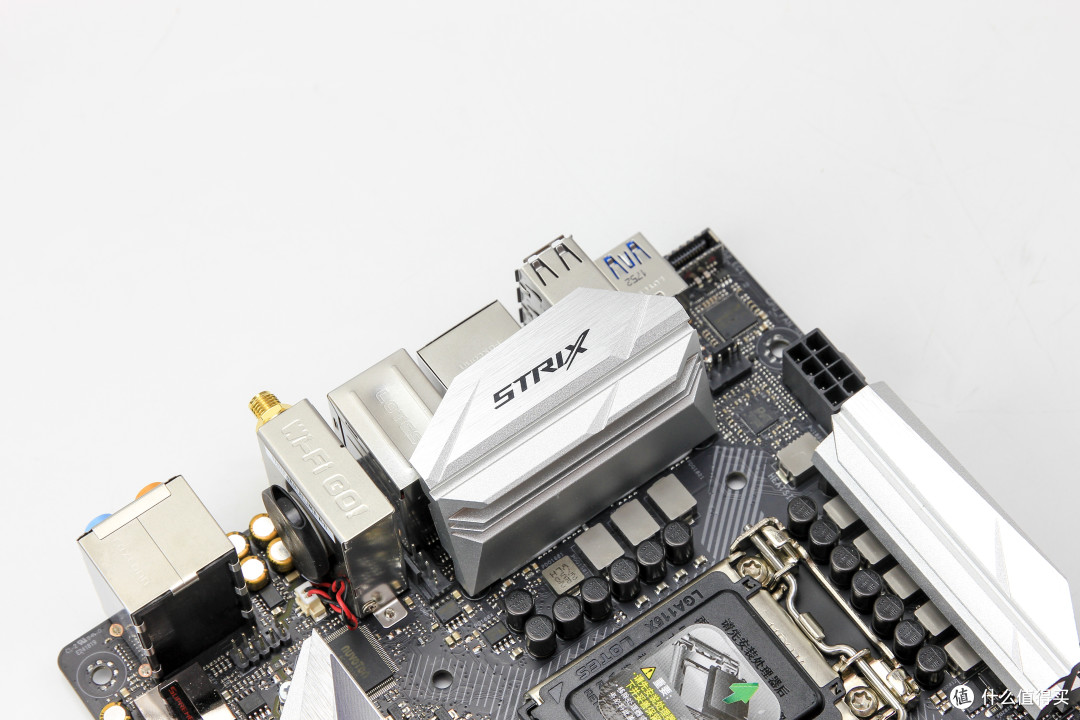

这一代的银色散热片，虽然也还好看不过个人觉得还是上一代灰色的更耐看一些

接口全在这一块，包括24P 电源、5V RGB灯带、SATA、USB3前置、内存插槽

主板一共有三个4p风扇接口，一般的ITX足够使用，而我这次只象征性的使用一个，这一个也是因为开机自检需要检测风扇，后来发现其实CMOS可以把检测关闭，既然装了索性就不拆了，也是为了稳定性装一个低速的保险一点，与无风扇基本也没差

主板背部IO一览，USB3.1、USB3.0、DP、HDMI、USB3.0、网口、无线网卡天线口、音频接口

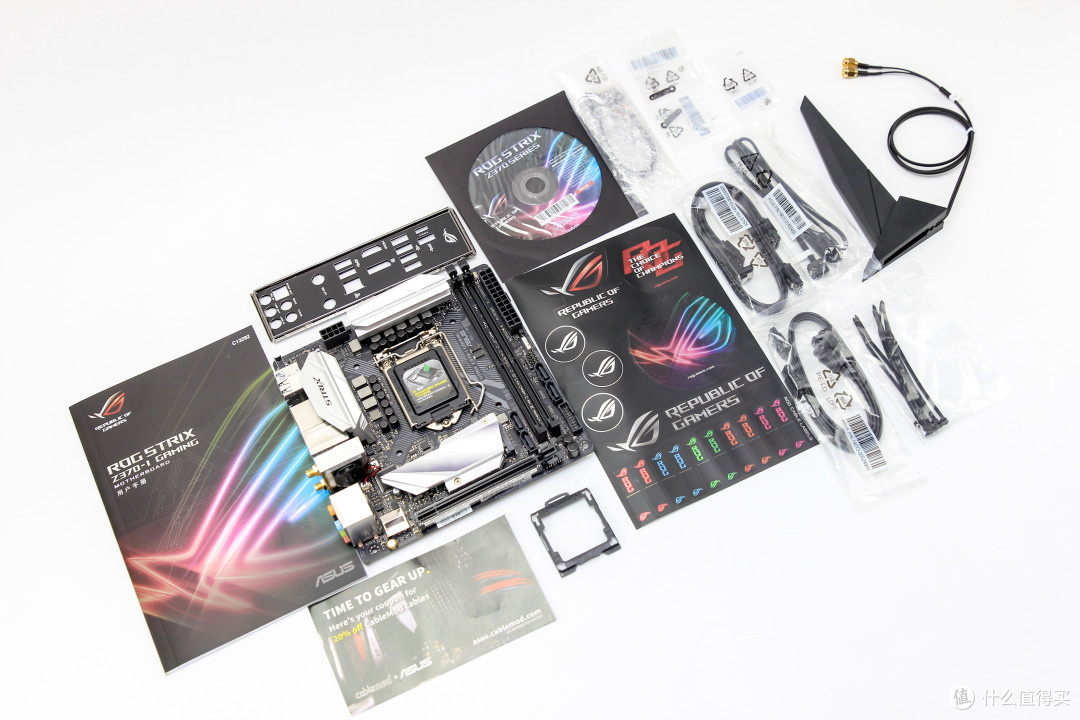

主板全家福一览

英特尔（Intel） i7 8700K 酷睿六核

英特尔（Intel） i7 8700K 酷睿六核 盒装CPU处理器2599元京东去购买

8700K也算是Intel默认最强的桌面U了

美商海盗船(USCORSAIR) 统治者铂金 DDR4 3000 16GB(8Gx2条) 台式机内存

美商海盗船(USCORSAIR) 统治者铂金 DDR4 3000 16GB(8Gx2条) 台式机内存1499元京东去购买

选用海盗船内存是因为它是当前流行的内存中分量最重的，我也就想当然觉得应该是散热铝用的最多，散热性能最好的，要看光效必然是幻光戟，不过我的机箱没有侧透，没啥必要，被动散热才是王道

白金统治者的外观算是从DDR3开始一直延续到现在，没有变过，也算是经典中的经典了

正面一览，每一片铝都是挺厚实的，怪不得分量十足

反面一览

蓝宝石R7 250 1G GDDR5 ULTIMATE 静音版 无风扇 超白金酷能

这一块显卡其实买了好两年了，以前装机的时候是觉得好看，LOL能全开特效，这次算是真正利用上了，当然了最主要的是因为被动无风扇

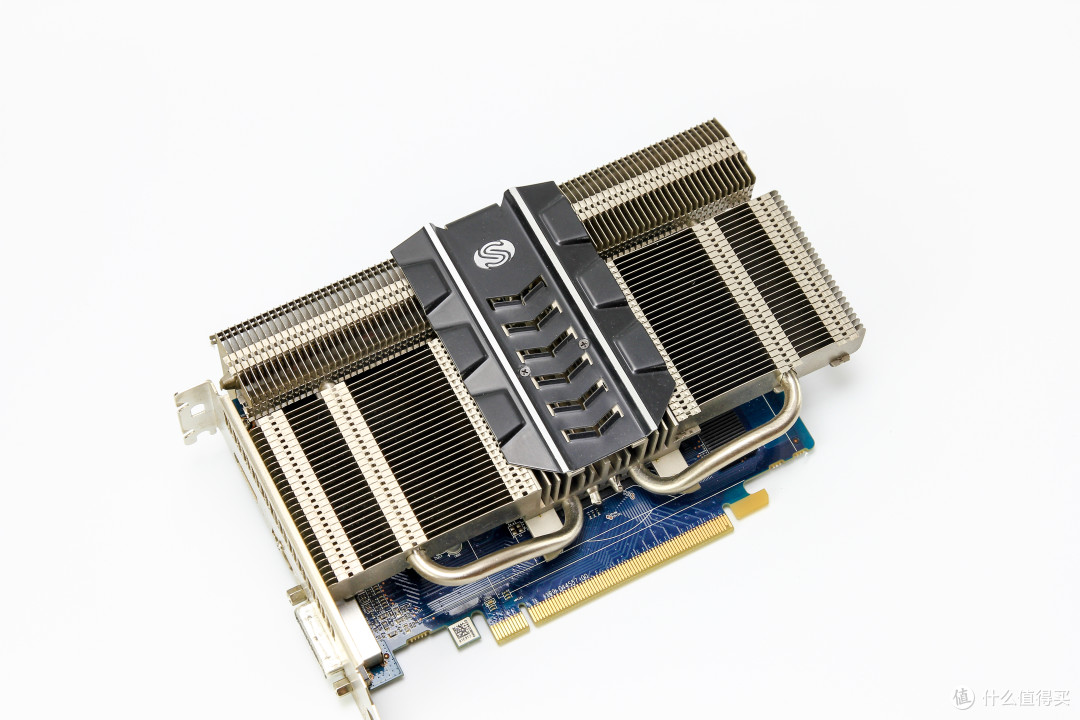

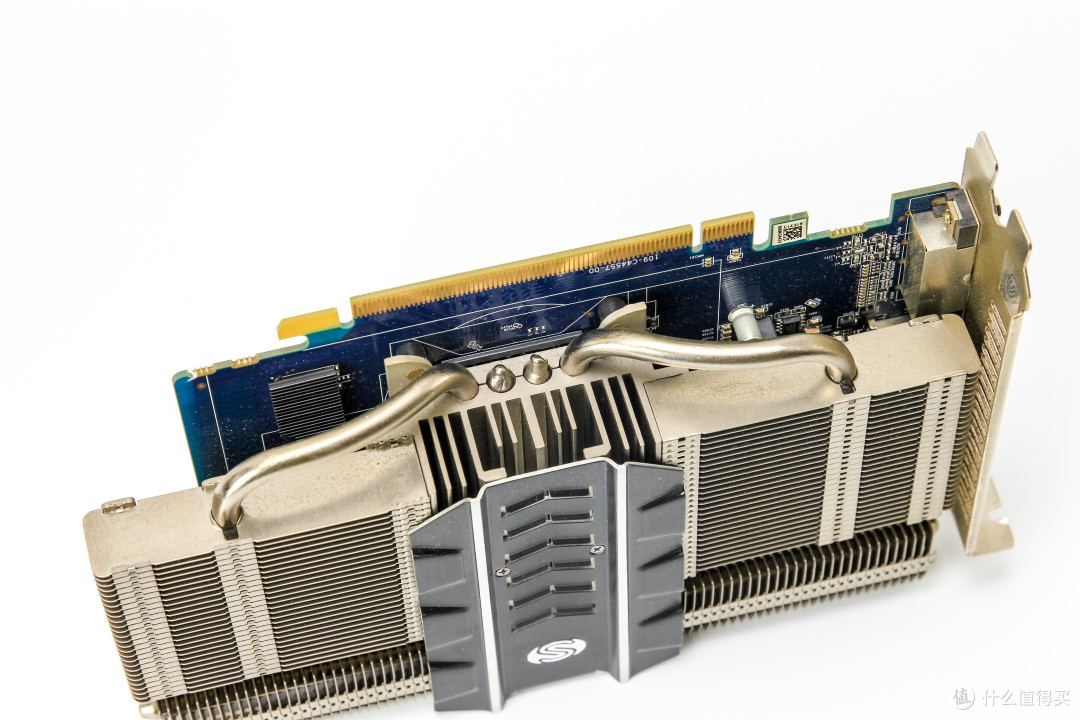

完整的四热管被动散热

肩膀也是有两根热管延伸上来增加散热片提供被动散热

底部可以很明显看到四根热管

这里，再看一下原本想上的九州风神德古拉，可惜德古拉对显卡PCB要求高，低端卡大都在核心位置有电容会档热管，高端卡发热大不能FANLESS所以只有放弃了，诶，也算是此次装机中一个小遗憾，当然了蓝宝石R7 250无风扇也是非常和谐的，只是性能不强，有那么一点点辱没了海韵旗舰钛金600FANLESS

曾经很牛X的12热管，0.5mm厚度的鳍片算是被动散热的最强音，只是如果放在现在，各种显卡六热管已经超过了德古拉

底座旁边的热管弯折比较少，导致了很多卡都不能装，其实当初很想找一块1050TI，但是翻遍了所有图片，基本没有核心位置没有电容的1050TI，所以就放弃了

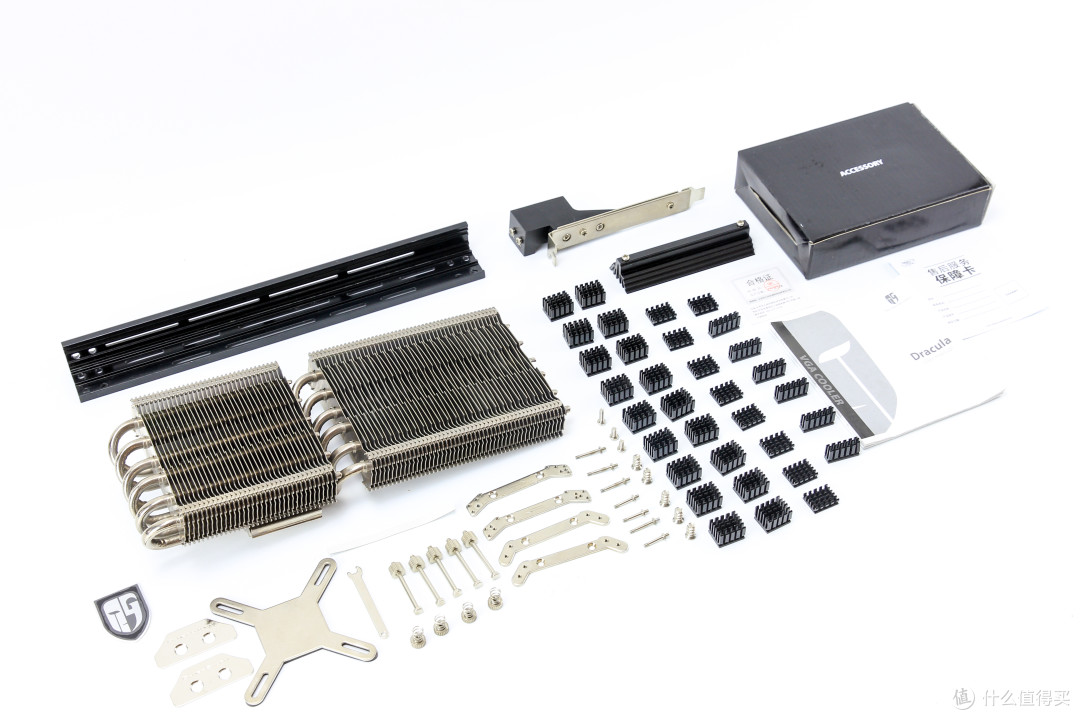

德古拉全家福

三星(SAMSUNG) 970 EVO 250G M.2 NVMe 固态硬盘（MZ-V7E250BW）

三星(SAMSUNG) 970 EVO 250G M.2 NVMe 固态硬盘（MZ-V7E250BW）799元京东去购买

这次买的首发不光是海韵旗舰钛金无风扇，970EVO也是首发。最重要的是看中其5年质保美滋滋

三星统一的包装

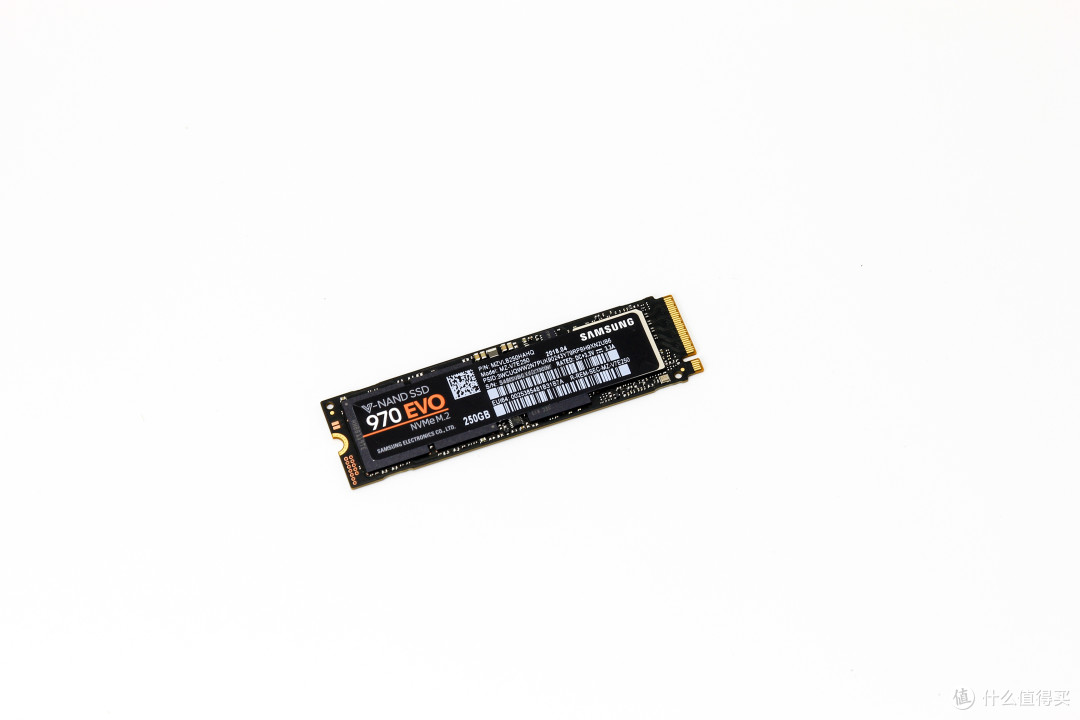

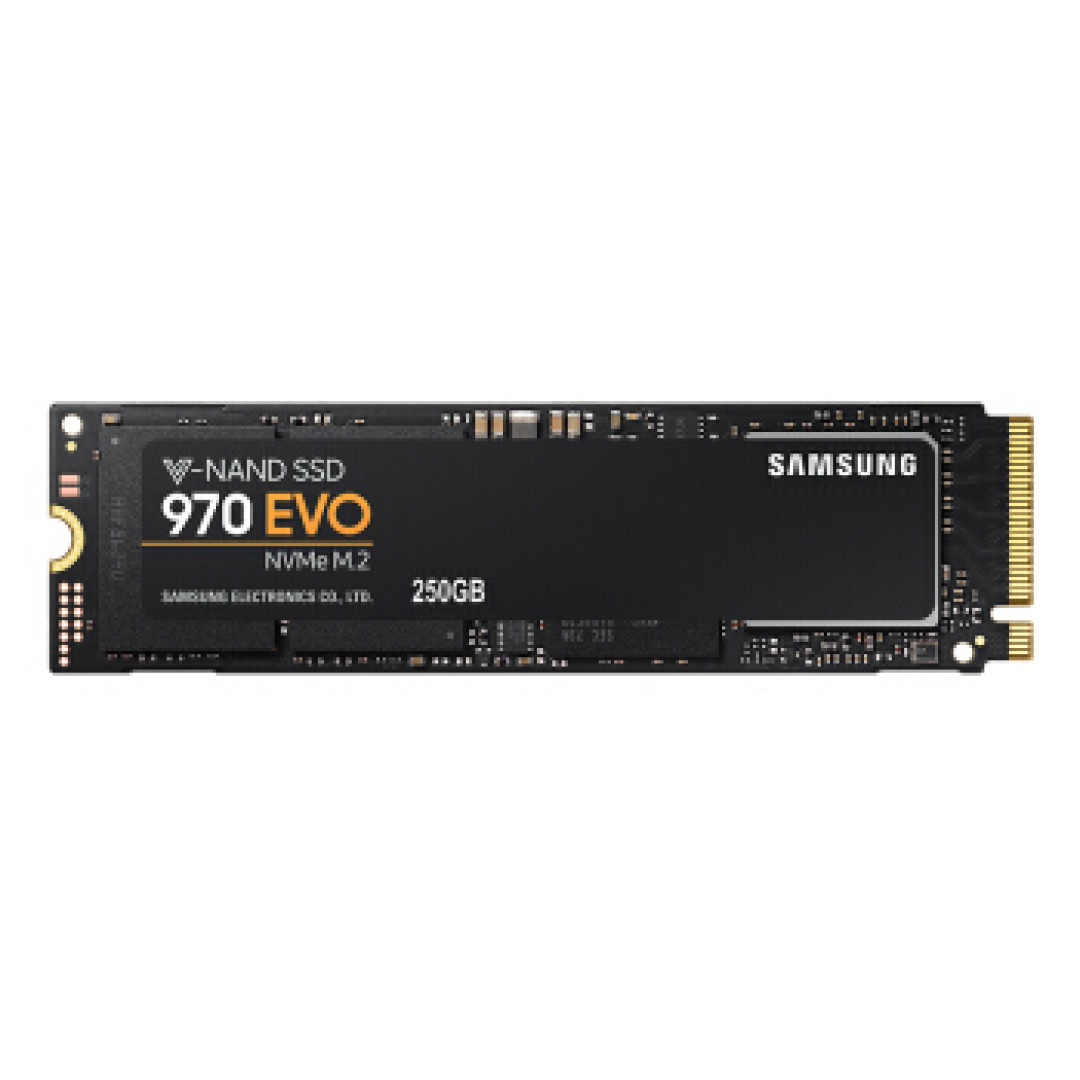

本体一览，970EVO其实就是马甲PM981，不过胜在有质保

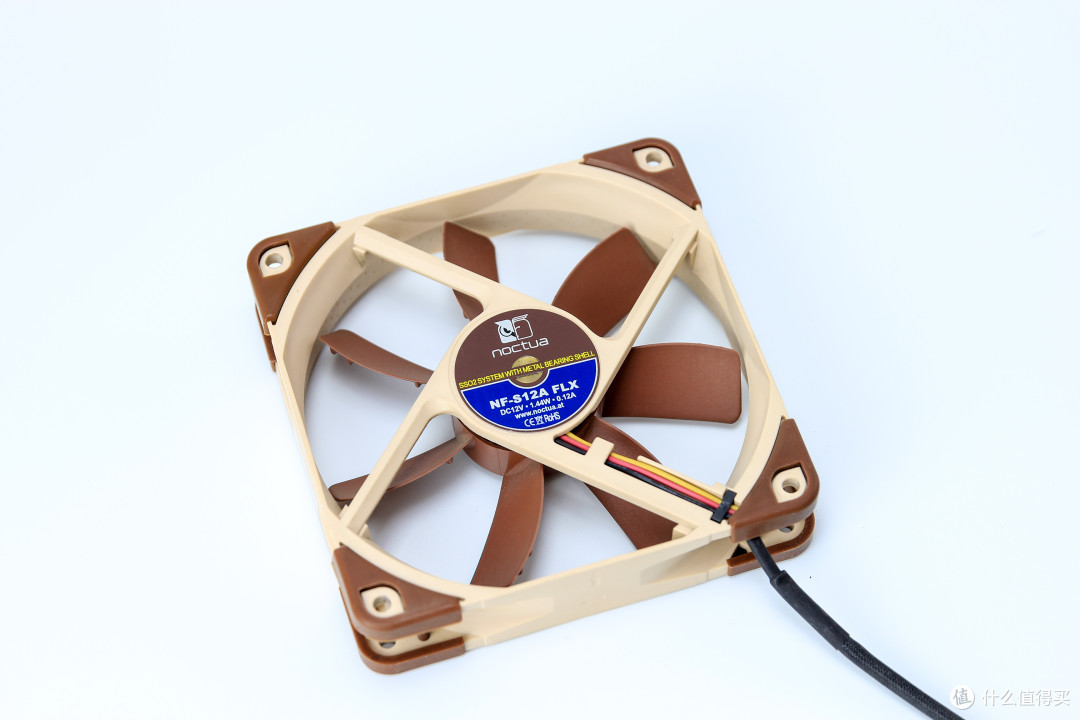

猫头鹰（NOCTUA）NF-S12A FLX 12cm风扇

猫头鹰（NOCTUA）NF-S12A FLX 12cm风扇（SSO2代磁稳轴承/CPU风扇/3Pin风扇 ）160元京东去购买

选择猫扇也是因为需要静音，FLX是1250转定速扇，可以直接在华硕主板的AISUITE软件中定速，我基本定速的800-900转非常的静音，与FANLESS无异，当然了，凑近 耳朵听还是有声音的，嘿嘿

S12A严格意义上来说是机箱扇，专业比较小的风量扇而不是风压型的

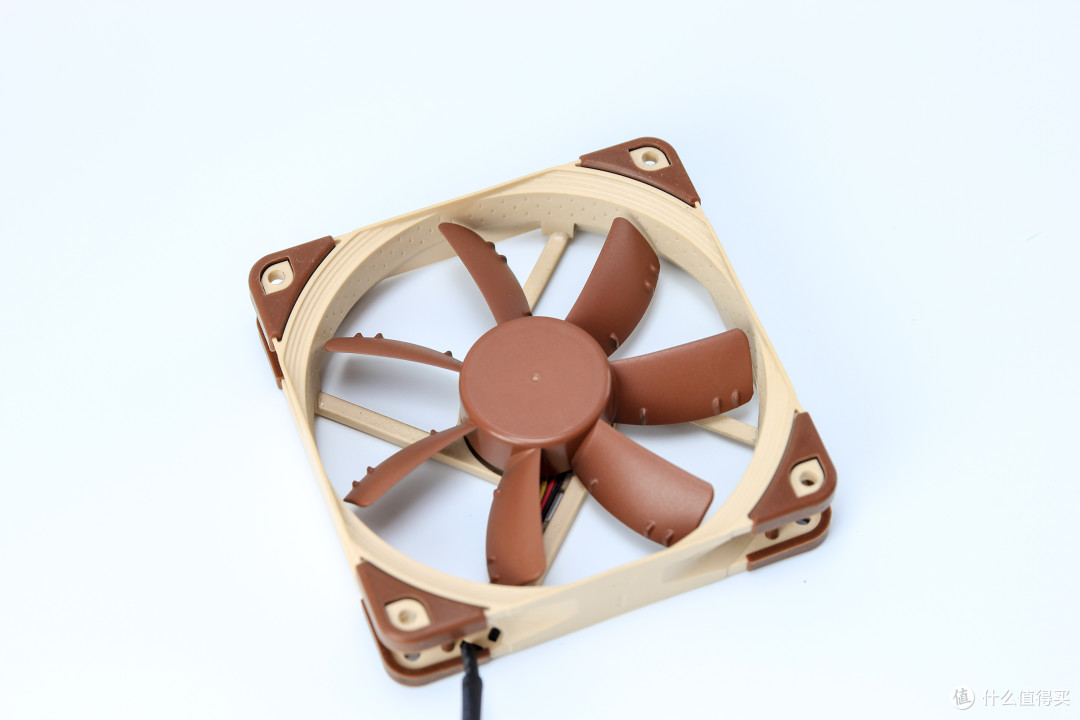

一贯的黄褐双色，SSO2轴承

性能测试

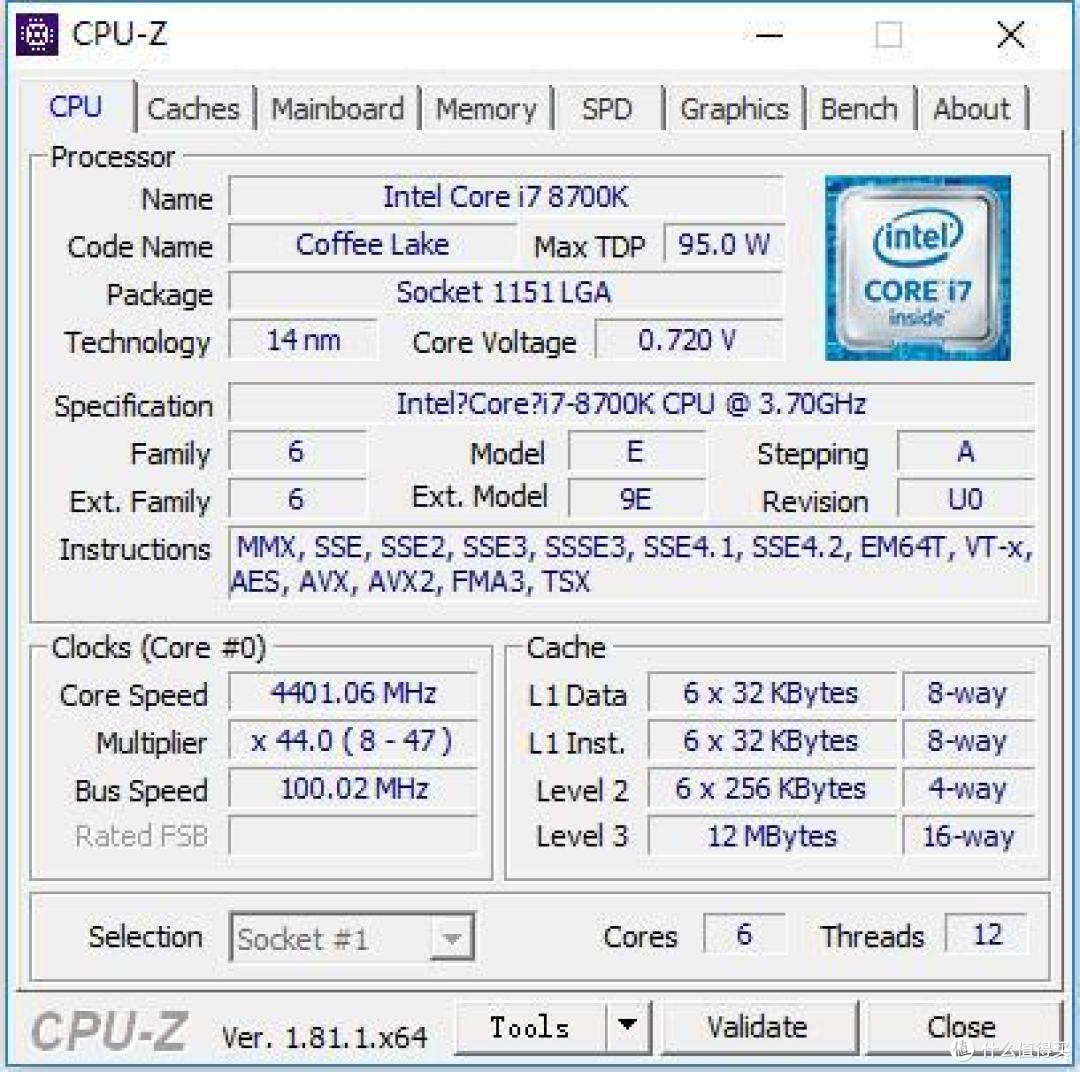

CPU-Z截图

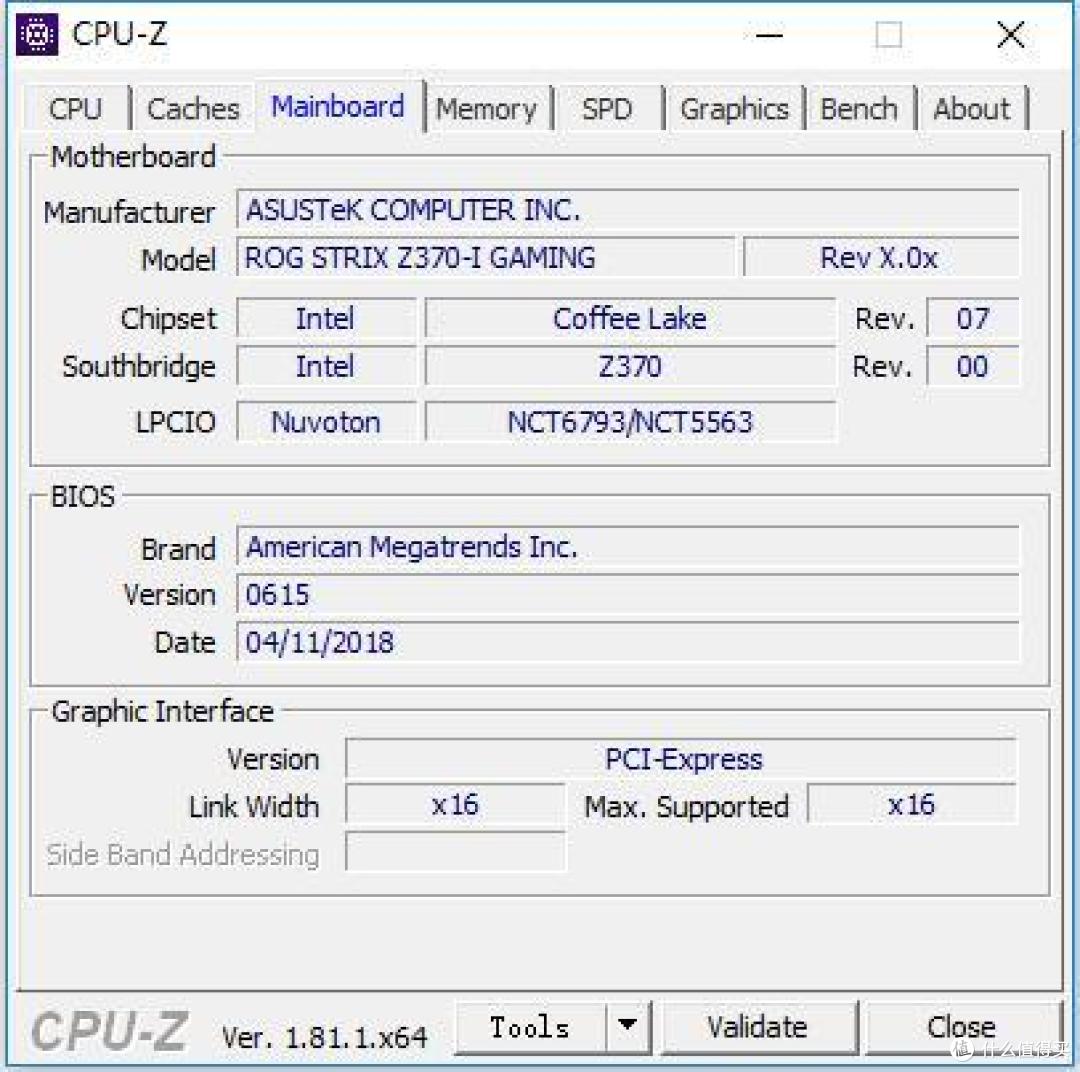

主板信息

内存DDR3000 XMP

CPU-Z测试

这是AIDA64的待机温度，其实温度最高的还是芯片组和SSD，还好我把这两样分开装了，如果SSD安装在芯片组上会非常热，之前装过Z370I已经吃过一次亏了

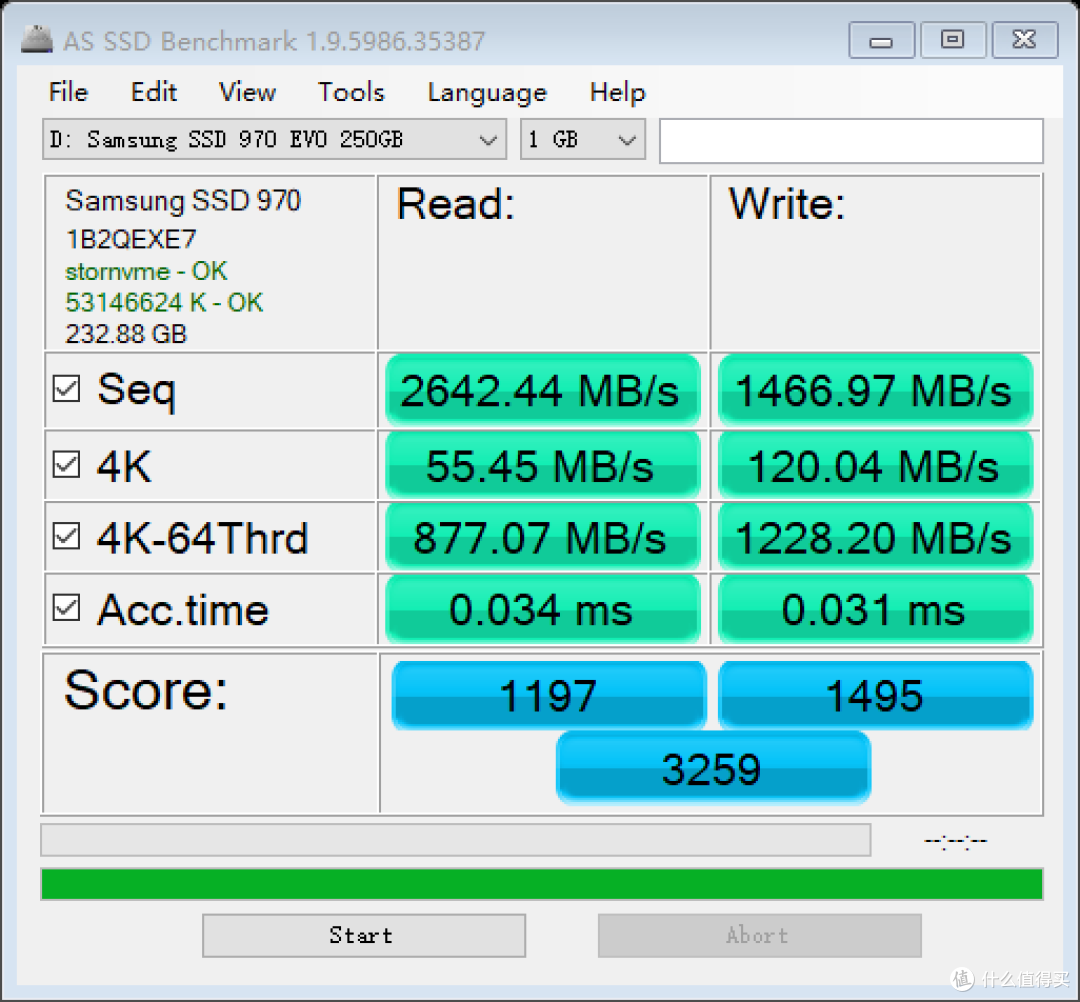

三星跑分王没毛病，不是极限使用和大数据拷贝，基本不会感觉到970的弱点

TxBENCH测试970

GPU-Z信息

因为低端，所以只测试了个FIRE STRIKE，但是足够我使用了，嘿嘿，关键是静音

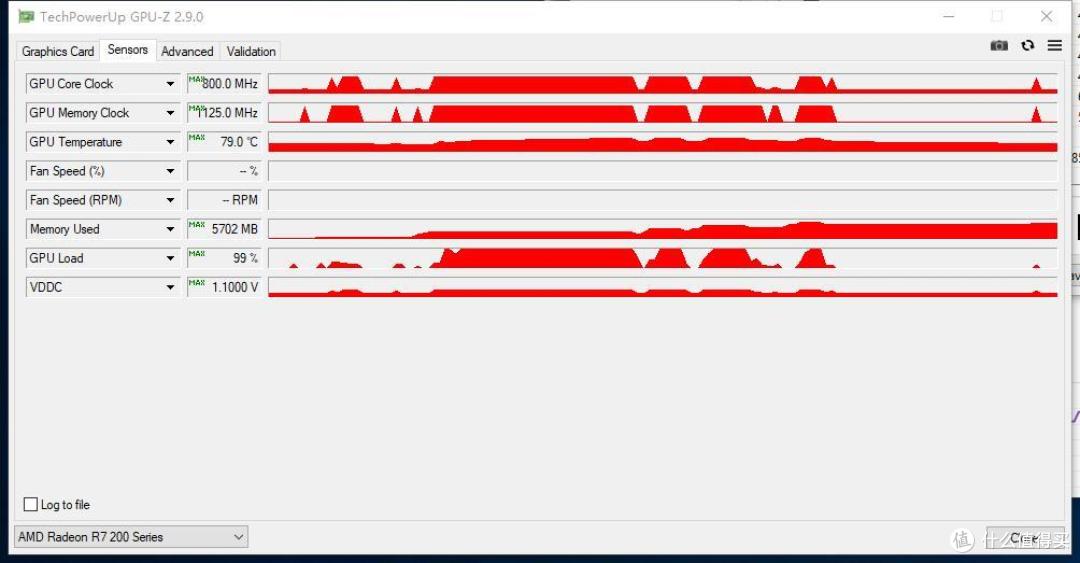

跑分完看看GPU-Z显示没有超过80度，还好还好

总结

终于圆梦了我的FANLESS与ABEE之梦，一步一步入坑，深陷其中，虽在装机的道路上越走越远但仍乐此不彼，每次都是装完就感觉过完瘾了，这次算是给自己留一个安静的环境使用，书房留此一台，家人用这静悄悄的感觉非常不错，以后回顾再看看，当个普通上网机也不错，也许再搞个NAS和解码器听听音乐也足够用了，不过这也是我后续需要做的事情，毕竟FANLESS也是音乐的必经之路。
