捡来的触控屏柜员机改diy电视机,小成本改造追加hdmi和音响系统
我家一直没买电视,就两台pc,一个显示器,一个投影机,平时看电影和玩xbox就开投影,老婆追剧就开电脑,一直觉得对电视机的需求不高,直到最近有个朋友打电话说他家仓库有几台放了不知道多少年的那种银行里办理自助业务柜员机,问我知道这东西还有啥价值没有,于是一溜烟骑着我的小摩托就过去了。
到了他们家仓库一看,原来是这个样子的
有4-5台的样子,这么多年了,居然还能开机
拆开机器后盖,发现简单的主板一套
配置大概是赛扬➕1g内存,32g msata硬盘,这个主板是没啥价值了,还在这个机器的显示器还可以用,好歹32寸1080p的,拿回家改个diy的当电视机用不错。
于是全部拆掉拿回家先拼起来,驱动板只有vga+dvi,也没有带音响,当电视机用还差了点
自带内置电源板,可以驱动led背光,并且给驱动板供电
我将它们全部固定在背面
开关按钮只有用双面胶粘在侧面,这个角度可以看到驱动板视频输出只有vga和dvi,这对于要同时接pc和xbox的我来说很不友好。
于是上网找了几家卖驱动板的商家,把我的液晶面板型号和老的驱动板型号照片发给他们,让他们给找个能用的hdmi+vga的驱动板,最好还能带音频输出

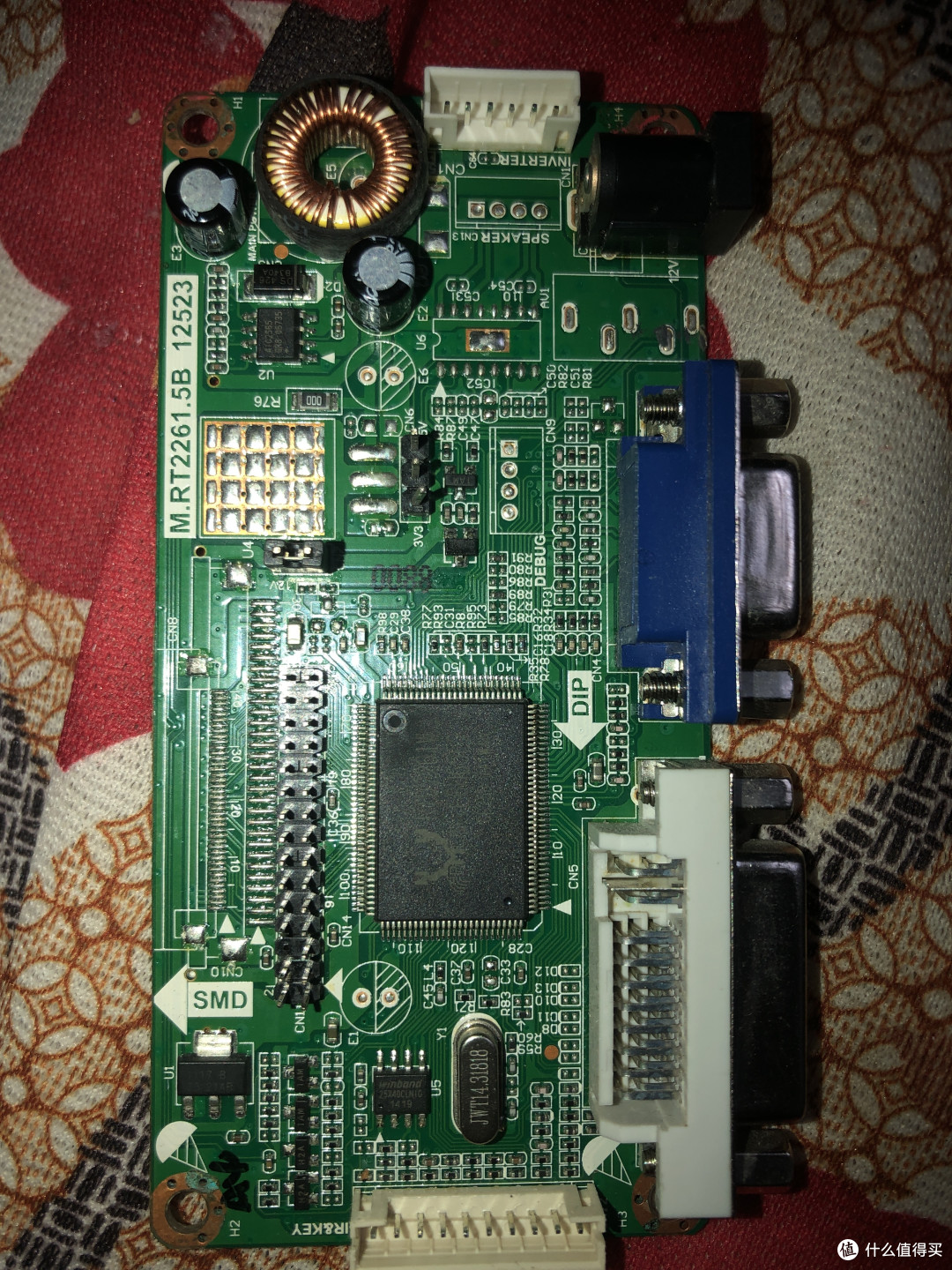

下图是自带的vga+dvi驱动板

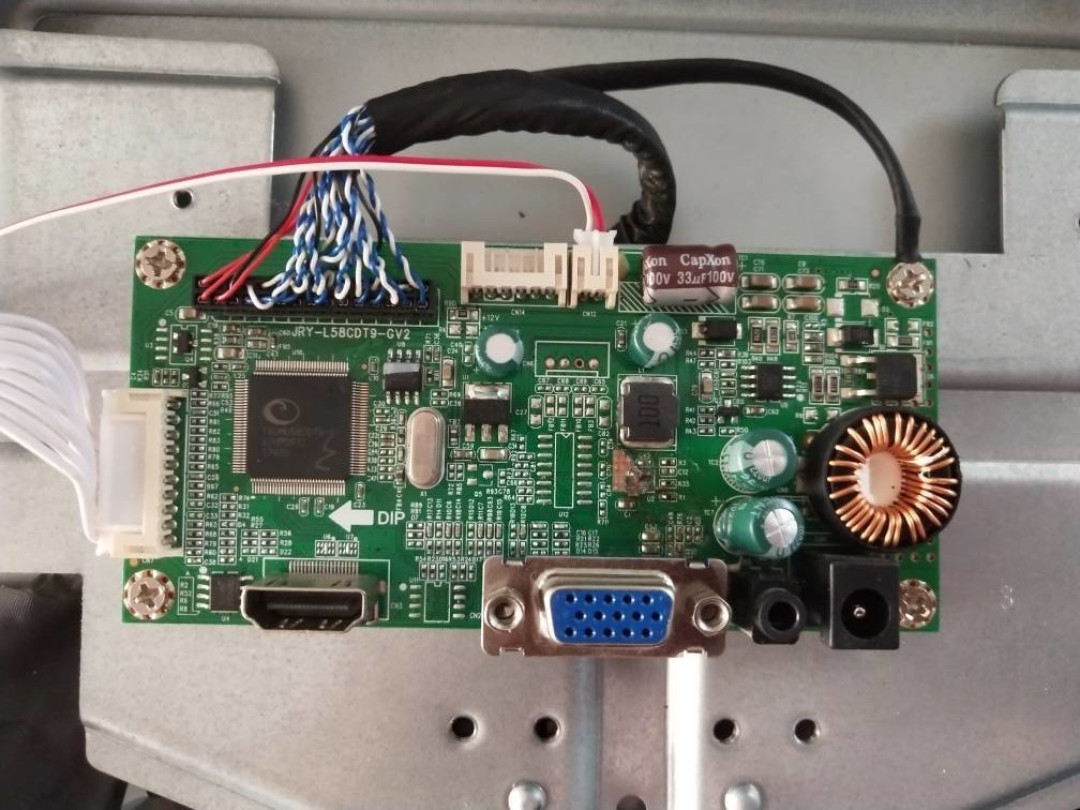

最后居然还真给找到了配套的驱动板,hdmi+vga,带音频输出,这下完美了,接线按照原来老主板的接就行了,不对的插不进去,像我这种led背光的还是很好找驱动板的
原来这个电视是直接坐在桌子上的,为了完美,我又给配了个底座
加了个联想的条型音响
这个音响颜色,尺寸刚好完美契合
这下xbox和pc使用两不误,音频也不用来回切换,xbox走hdmi音频,pc走这个音响的蓝牙
这下这台diy的32寸电视机改造完美成功,这下不用和老婆抢电脑了。
