人家在踢世界杯,我在家里拆硬盘

2022-11-23 23:44:56 13点赞 16收藏 17评论

拆解理由

因为一场扫地机事故,我的台式机侧翻,主机是新装不久的,装了2块硬盘,一个1T固态,另一个是3TB的东芝P300系列。

人家在踢世界杯,我在家里拆硬盘

虽然使用时间不久,但也存了不少自己近期的重要内容,多次重启和上电后,依旧没有工作(现在想想,这是个非常错误的操作)。

还是蛮心痛的,去杭州百脑汇电脑城也找了师傅想恢复,师傅在无尘间里也帮我看了盘片,给我的回复是:

500费用+需要再买一个同型号的新硬盘(拆东墙,补西墙,恢复完报废),并且不能保证成功恢复,权衡再三后,还是决定放弃了。

事后我又买了一款同样的硬盘使用。

东芝(TOSHIBA)3TB台式机机械硬盘64MB7200RPMSATA接口P300系列(HDWD130)509元京东去购买

外观展示

这块坏掉的硬盘放着扔了也可惜,自己也是做电路设计的,所以想着有空去拆解下玩玩。

人家在踢世界杯,我在家里拆硬盘

反面是这样,这是一块sata口的硬盘驱动电路:

人家在踢世界杯,我在家里拆硬盘

关于拆机的完整视频,我有发过,大家也可以在我主页的视频栏目中找到。

拆解实录

(你可以选择简单谈下商品的使用感受,当然也可以进行详细的性能测试,如手机可以测试相机、续航等等)

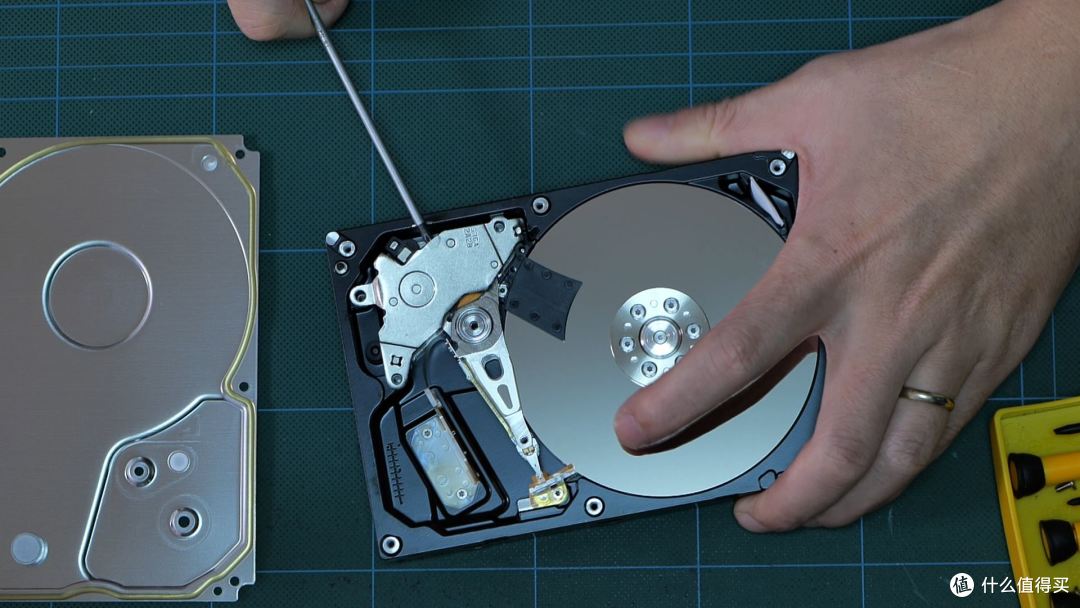

把硬盘金属面的几个六角螺丝卸下后,很容易就能打开盖板:

人家在踢世界杯,我在家里拆硬盘

人家在踢世界杯,我在家里拆硬盘

注意看金属盖板上的凹凸纹路,这个是有考虑密封设计,因为机械硬盘对粉尘颗粒非常敏感,一旦有异物进入,哪怕是非常微小的,也会改变磁盘上的状态,所以这个密封性是非常重要的。

打开后就看到硬盘里面的光洁的盘片了,硬盘的数据就存在这些磁盘的正反面,它是由玻璃和铝制成。

接下来比较难拆的是2块强磁体,能拧的螺丝都拧掉了,但是纹丝不动,最后用螺丝刀撬了撬,发现可以撬动的迹象,索性用了大力,终于取下来了。

人家在踢世界杯,我在家里拆硬盘

人家在踢世界杯,我在家里拆硬盘

磁盘边上尖尖的部位是读写磁盘的部件,根部能看到一组漆包线的线圈,再联想到前面上下2块磁体,我就估计,这是一个电磁感应的原理,通过线圈上的电流变化,磁体发生位移,进而带动磁头部位的动作。

人家在踢世界杯,我在家里拆硬盘

拆磁盘也挺费劲,上面的六角螺丝规格较小,弄坏了我2个螺丝刀,磁盘非常容易留指纹,白花花的一片片。

人家在踢世界杯,我在家里拆硬盘

光有磁头的位移动作,也是不够的,磁盘也会旋转,这个旋转是通过电机完成的,电机就藏在磁盘轴心的小圆盘里。

人家在踢世界杯,我在家里拆硬盘

背面的电路板,很容易卸下,它通过一组FPC柔性板连接到正面的磁头部分,以及磁盘的旋转电机。

人家在踢世界杯,我在家里拆硬盘


主要就是三颗芯片,最大那颗是主控的SOC,负责SATA数据收发,全局逻辑控制,配套的一颗bga封装的ddr,还有一个LQFP封装的负责磁头和磁盘电机的精确动作控制。

磁盘拆解后是三层结构,每个磁盘的上下两面都可以存储数据,每个面上有无数个单元,它的最小单位是bit,也就是0和1两个状态。

最后找了一张机械硬盘的内部控制框图,大家看一下:

人家在踢世界杯,我在家里拆硬盘

总结

机械硬盘里面结构并不复杂,但是精度要求很高,如果是坏的硬盘,可以拆着玩玩,但如果是好的硬盘,建议不要学我的操作,拆了基本就报废了。


作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
