充电宝寿命揭秘：库存12年的电芯，它还能用吗？

前几天，我连续写了两篇关于国产电芯和进口电芯长时间保存后衰减情况的内容，从前两次的结果来看，情况并不是太乐观。

今天就再来和大家分享一下不一样的产品，这款充电宝到我手上保存了七年，但电芯确来自2012年12月，那么它的衰减情况又会是怎样的？

这个充电宝的情况比较特殊，只做过一次循环测试，印象中当时测试容量是足容，后面就搁置长期保存了。但保存的途中出现了两个小的意外，第一个意外是疏于管理，电压降到了2.5伏以下，不排除保护板有轻微放电，后面我发现就补充电力再次保存。

在保存的这几年，中途有两次补充过少量能量，昨天我翻出来测量电压仅为2.67伏，准确的说这个电压是低于规格书中的2.75伏。

JDB充电宝，不知道有没有小伙伴用过这个品牌，在好多年前还生产充电器，在那个年代还是销量比较多。

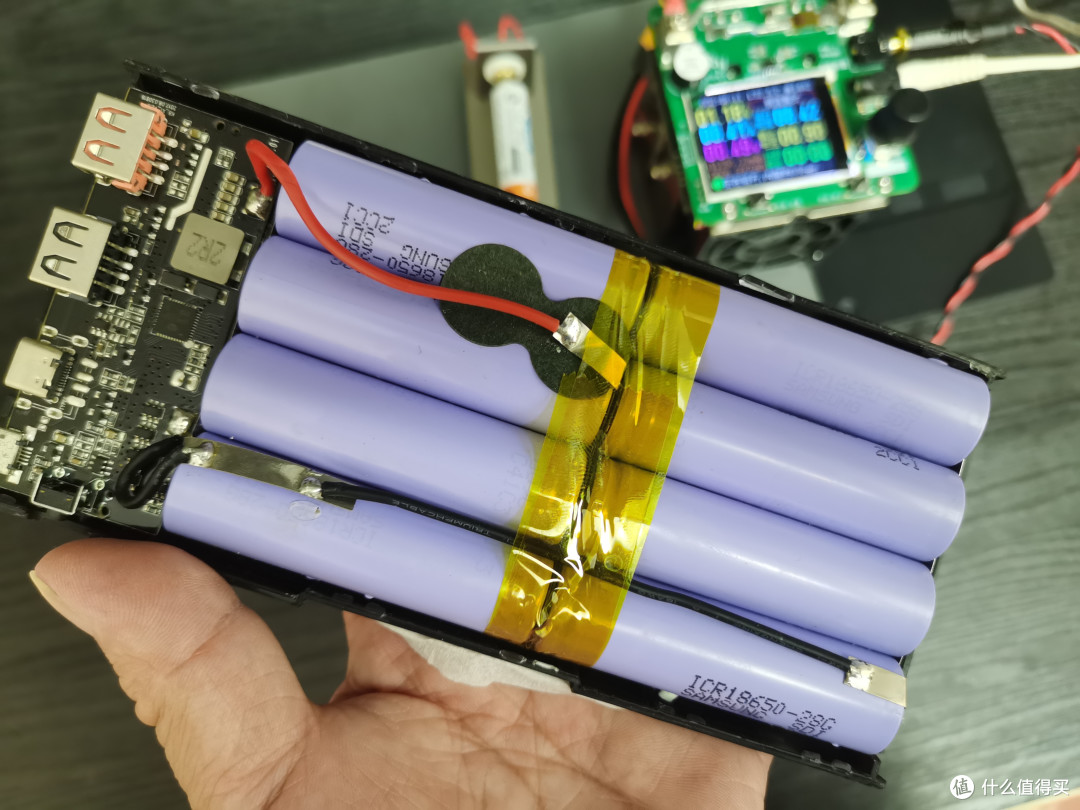

这是七年前拆开的样子，一直长期保存，主要平时也没处用，所以说就搁置这么久。

那时候不支持PD协议，支持qc等常规的一些快充协议。

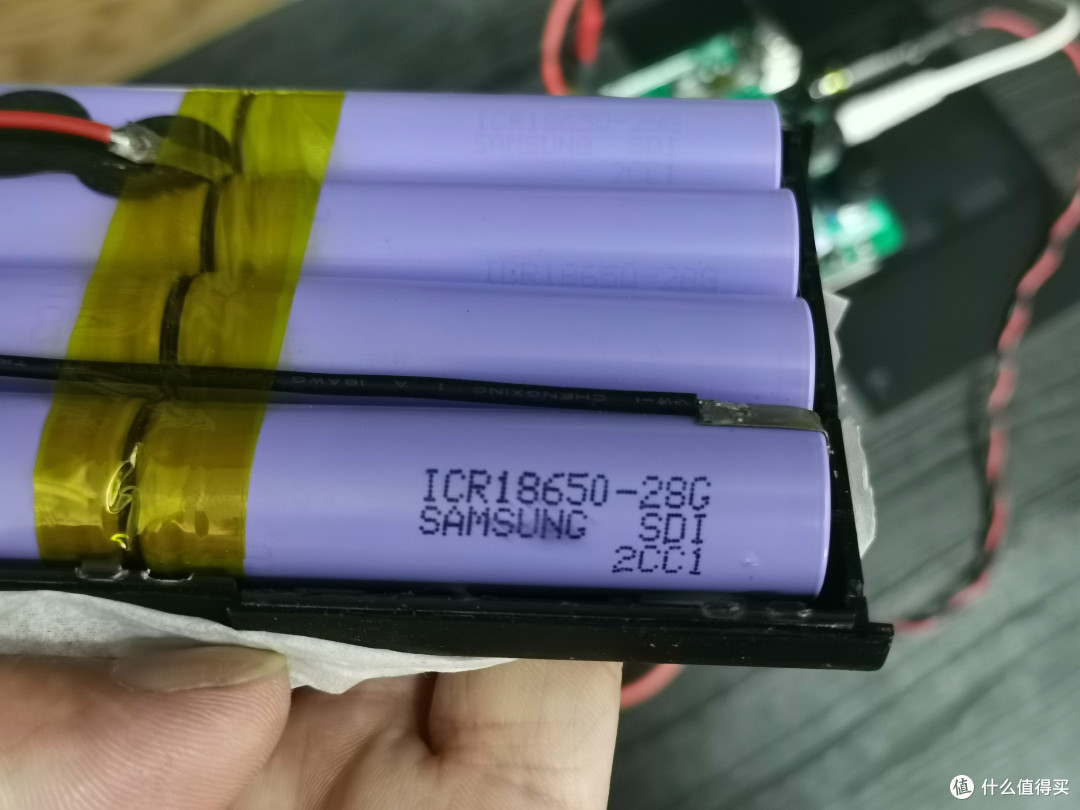

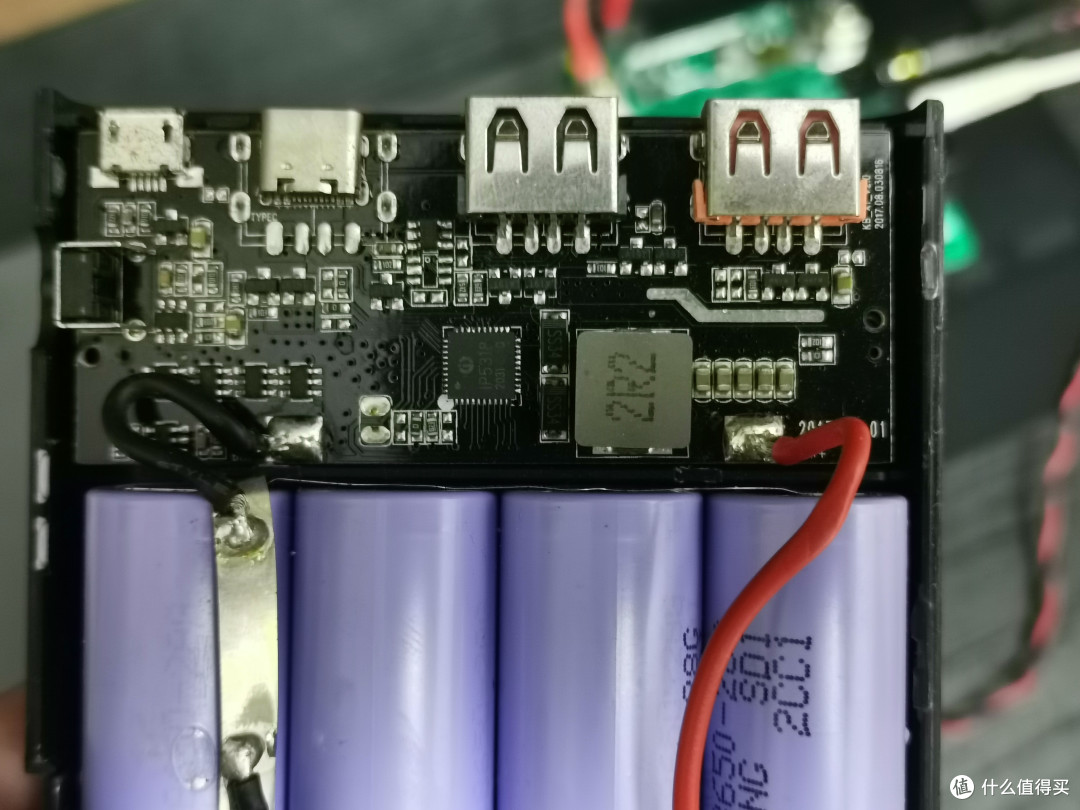

三星ICR18650 28G，这次分享的原因就是使用的三星电池，我想看看这枚电芯，这么多年它的衰减情况，从有限的知识中了解2CC1是2012的电池，如果这样子讲的话，这枚电芯距今就有13年。不知真假，有这方面知识的可以评论一下。

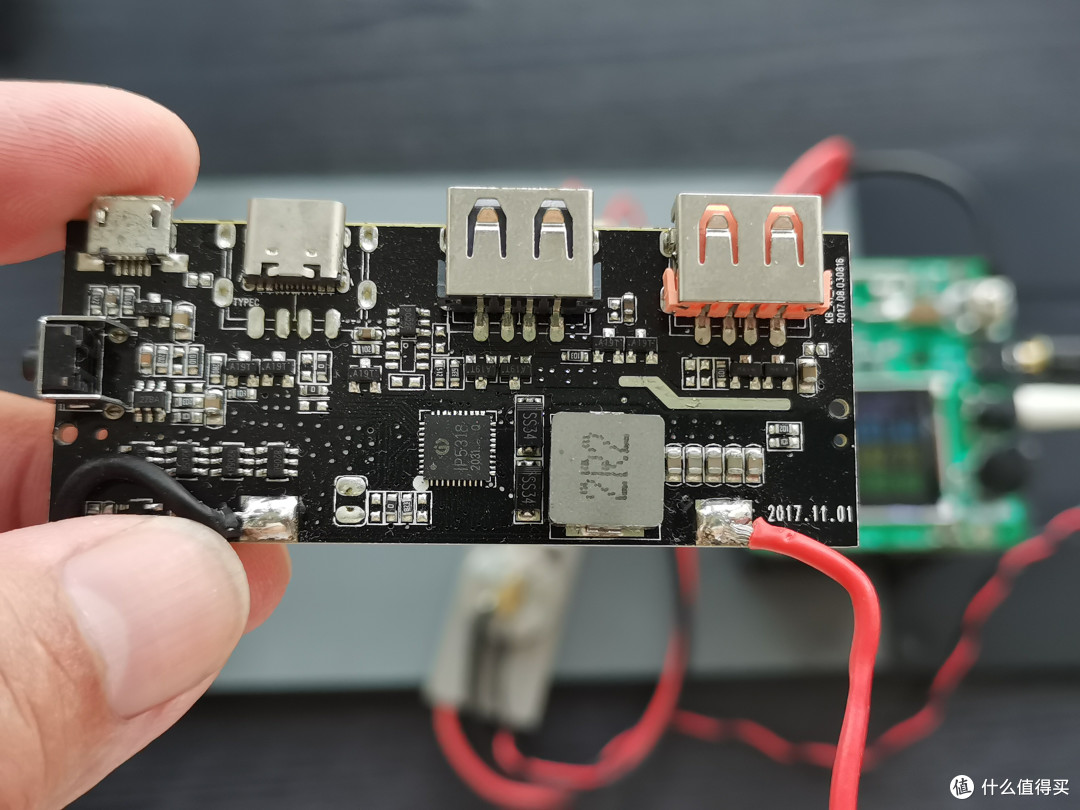

主板右下角日期，2017年11月，也就是说，电池是2018年PACK生产的，用的是2012的库存？

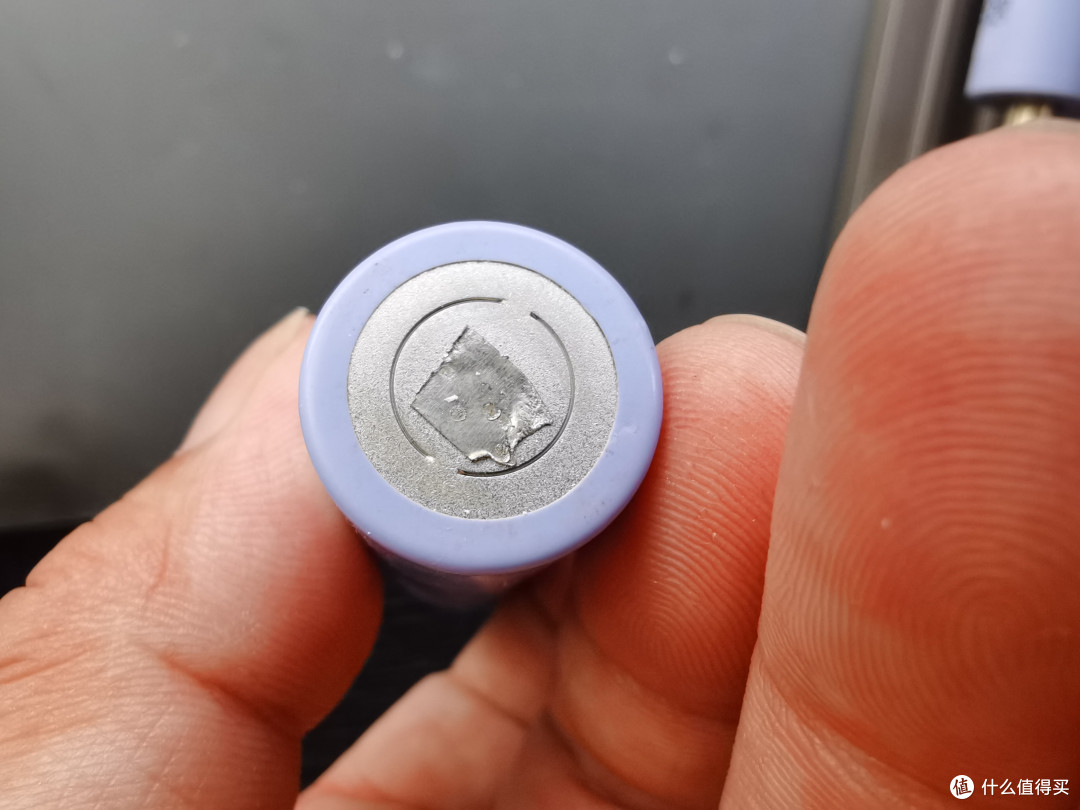

尾部有浅浅的环形。

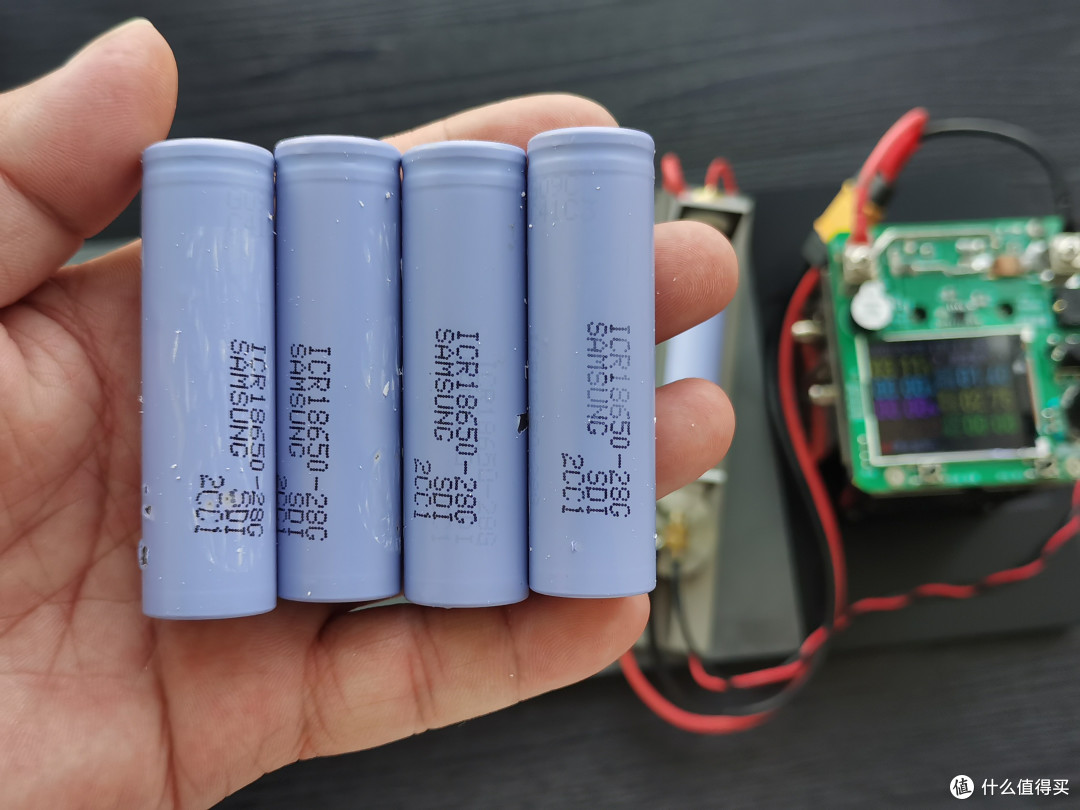

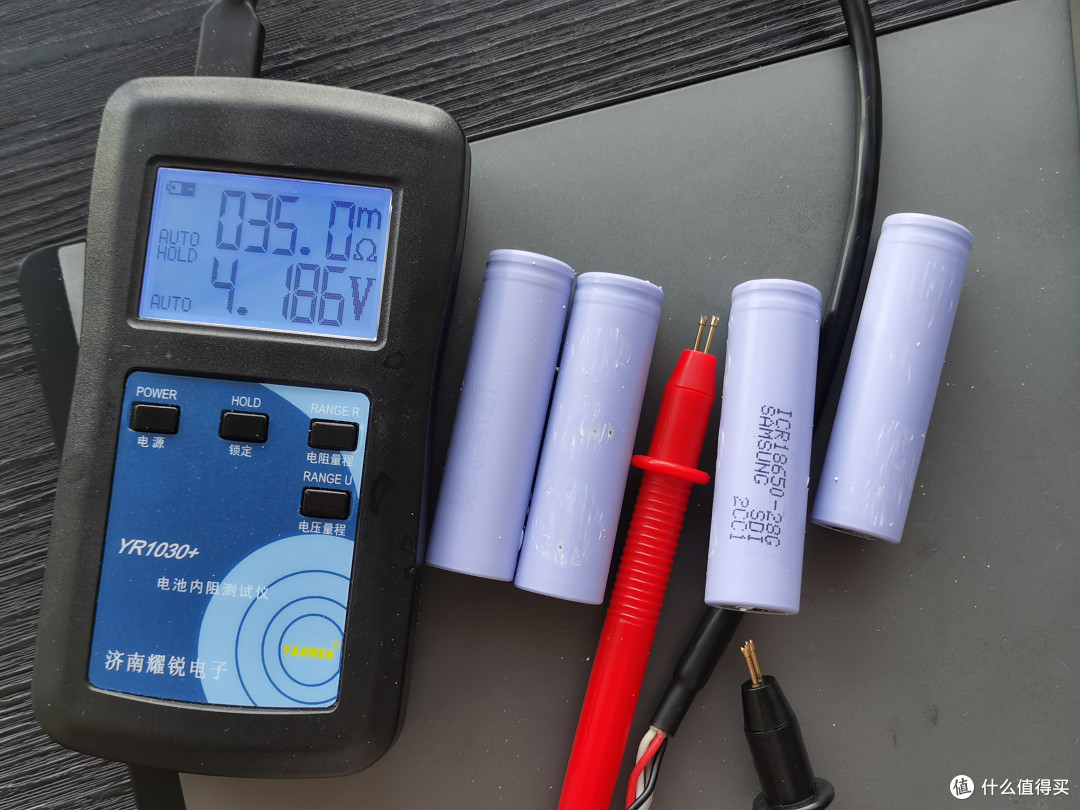

拆开之前我已经充满，电压内阻出奇的一致，压差1个毫伏，内阻相差0.4毫欧，放了这么多年一致性没有问题，当年这个充电宝两张以上。

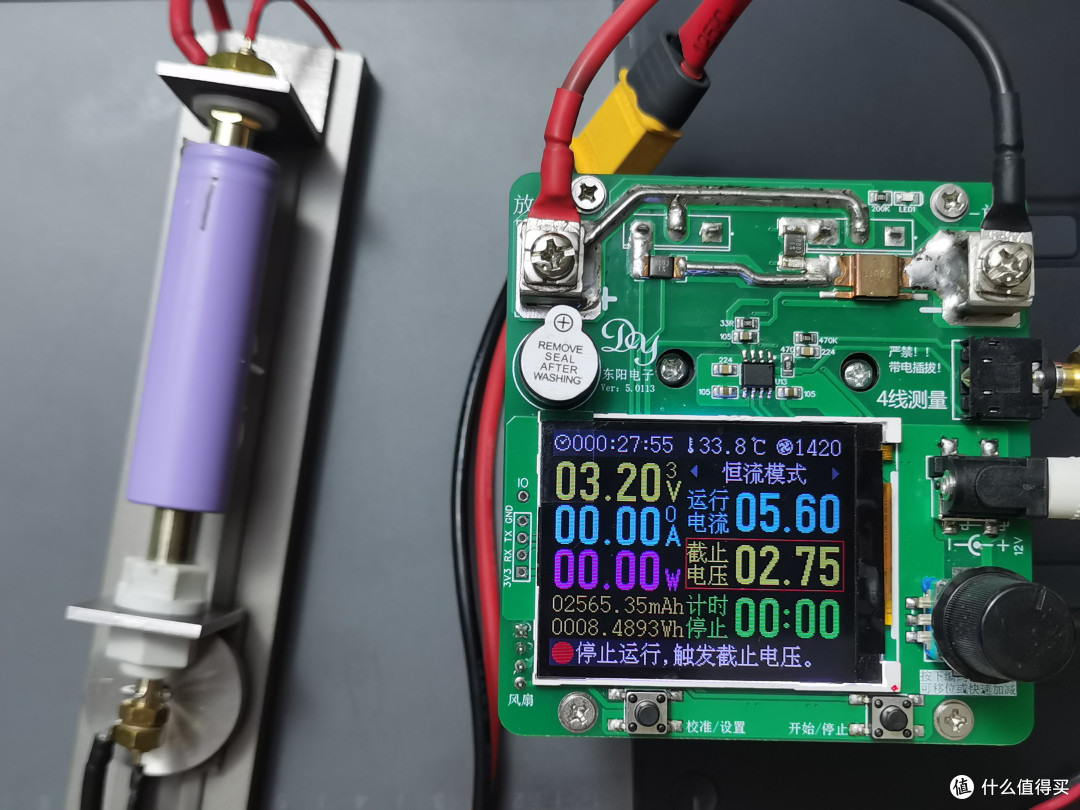

2c放电，2565mAh，有点意外。

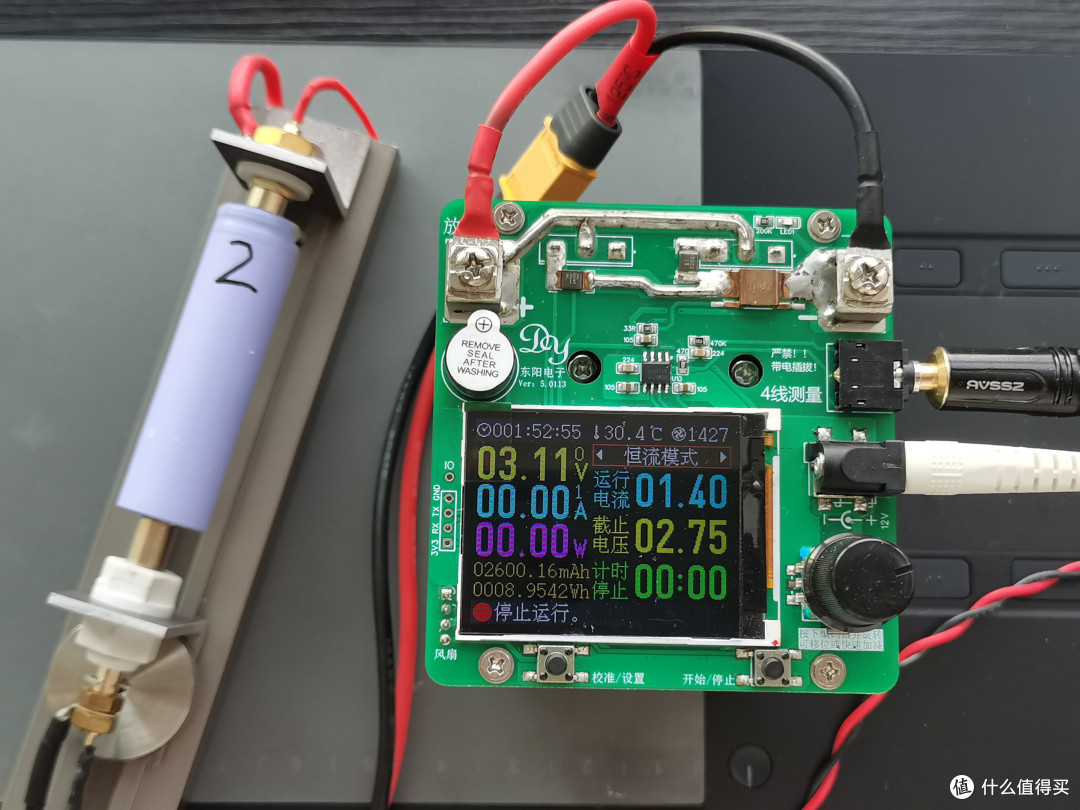

0.5C放电，2600mAh这数据可以。

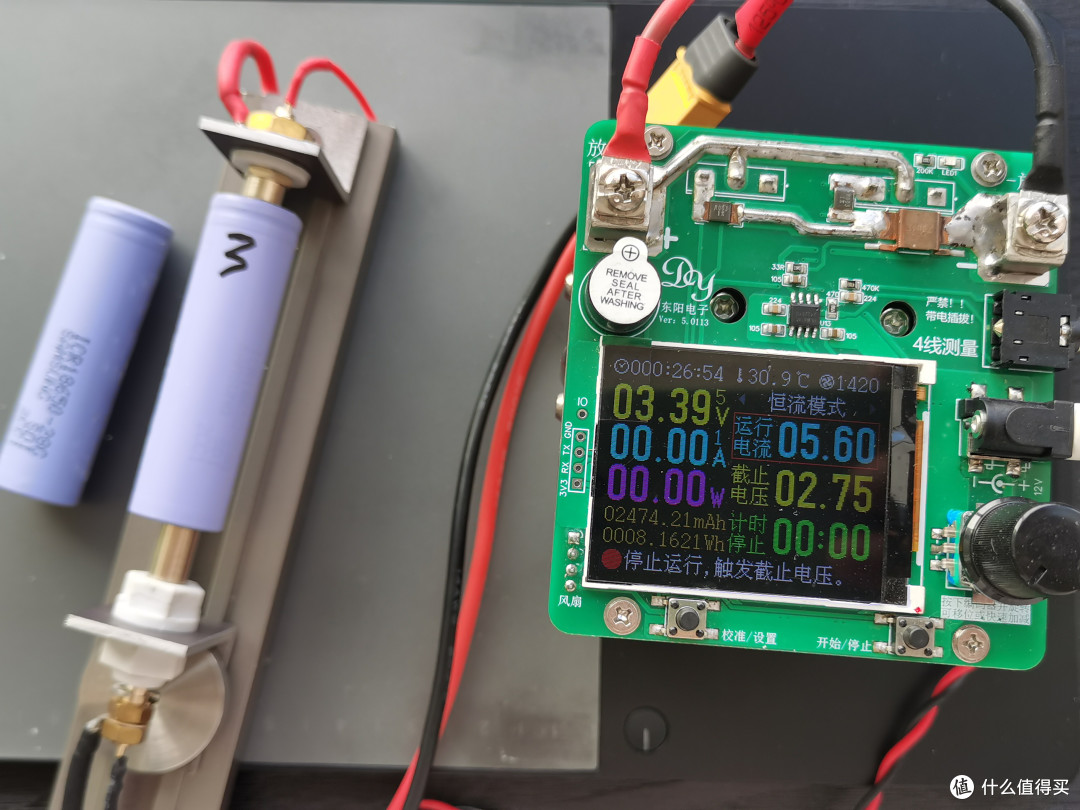

3号电池2c放电，2474mAh略低。

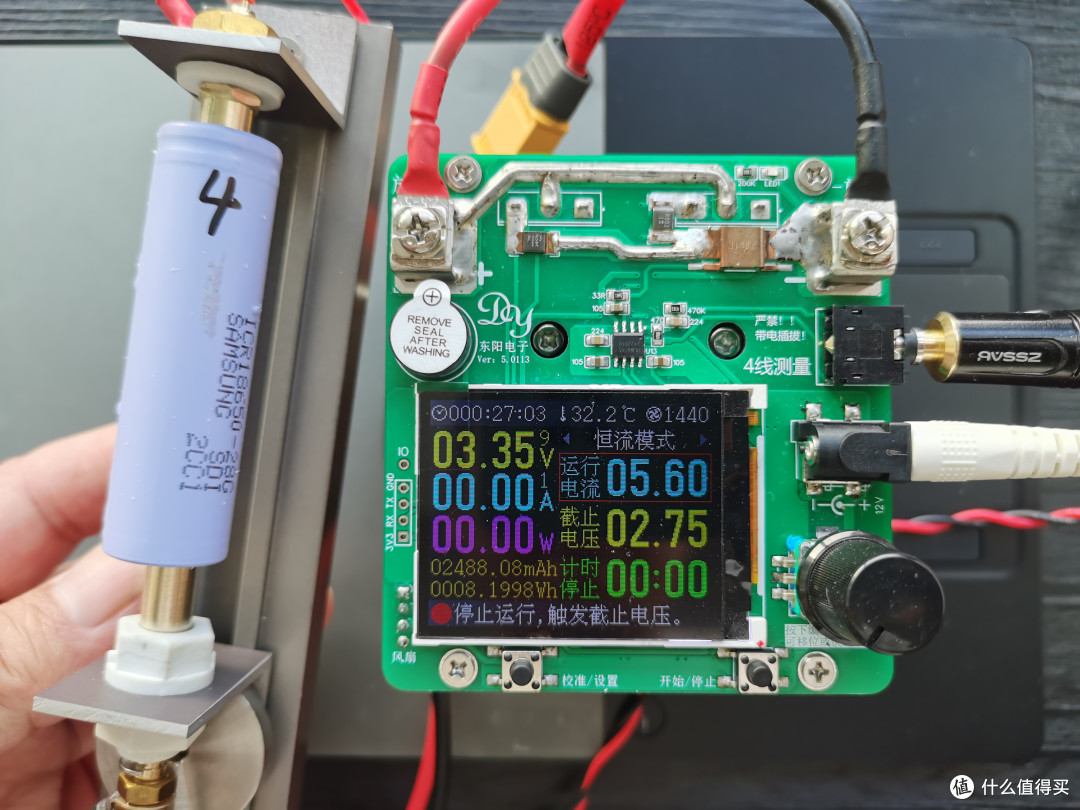

4号电池2c放电，2488mAh。测试到这里，我感觉有点迷茫，查了一下电池规格书，2c放电应该在2550mAh，这么些年好像也没有什么衰减，如果真的是2012年这个电芯也真的太抗造了。

那么问题又来了，这和我前几天测试的电芯，结果又出现了较大的差别，这是什么原因造成的？有点迷茫，唯一能解释的是，PACK厂家批量购买公对公，基本上都是A品电芯，配对仅次于车规级，能用松下三星这些产品的单品价格肯定不菲。

普通用户购买电芯，鱼龙混杂，拆机翻新仿冒B品等等，各种各样的问题，后期出现衰减过大理所当然。

从个人掌握的一些知识来看，想要充电宝寿命长，首选小单体18650/21700进口电芯，一致性好日历寿命相对较长，长期保存定期浅充浅放即可。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
