NAS进阶 篇七:新房收楼之家庭全万兆网络规划-续
创作立场声明:本文涉及的所有硬件均为作者自费购买,不涉及任何商业利益
在上一篇《NAS进阶 篇7:新房收楼之家庭全万兆网络规划》中diy的那台软交换其实遗漏了一些问题,所以后来又进行了一些调整和优化,感觉有必要专门写一篇来详细描述一下。
优化一:更换主板
上次提到出现了一个很奇怪的现象,就是明明使用的是集成显卡的cpu,但是却不能启动,非要再配一块独立显卡才可以启动,白白占用了一个pcie口并且增加了功耗,我严重怀疑是主板有问题,所以上万能的首富家淘了一块对应的主板,结果换上之后果然好了。
目前使用i3-4130 cpu,插满4块网卡(双电口万兆Intel X540-T2 PCIE-8,四光口万兆BCP 57840S PCIE-8,四千兆Intel I350-T4 PCI-4,四千兆Intel I350-T4 PCI-1),正常使用待机功耗是40w左右。
优化二:加强散热
解决了主板问题,插满了网卡之后,刚爽了不到半个小时,悲剧就发生了,突然就听到机器风扇一阵狂响,吓得我马上强制关机,然后就再也不能启动了。尝试过各种办法,差点就以为主板boom了,无意中发现网卡非常烫,逐一拆掉四块网卡(最后确认就是那块离电源最近的双电口万兆网卡的问题)之后,再插上,又可以正常启动了。
解决完问题之后,我关掉了机器,仔细考虑了一下这个问题。目前的情况是HP Z230这个小机箱除了cpu和电源有散热风扇之外再没有任何的风扇,而四块网卡密集的插在一起完全没有散热,这样子热量根本散不出去,长期运行的话肯定有问题。但是这个机器没有多余的风扇位,甚至主板上也没有多的风扇电源插口。
琢磨了一天都没啥好思路,机器也不敢再卡机。直到我无意中看到一个亚克力机箱的晒单,启发了我,连忙量了一下机箱尺寸,上万能的首富家定做了两块亚克力板。整体的思路如下:
把机箱原装的侧档板去掉,然后订做一块亚克力板,在4块网卡部位挖一个12x12的槽,放一个usb供电的12cm风扇。
把机器自带的光驱去掉,这样子前面板就露出了空位,可以放下一个8x8的风扇,多余的空位再用定制的亚克力板封住。
今天定制的亚克力板和风扇到了,结果发现自己尺寸量错了,导致侧板长了大约一公分,只好自己拿手锯锯了将近一个小时才锯好,而且还锯的狗齿一般,也只能用胶布固定亚克力板和风扇, 有点不太美观。

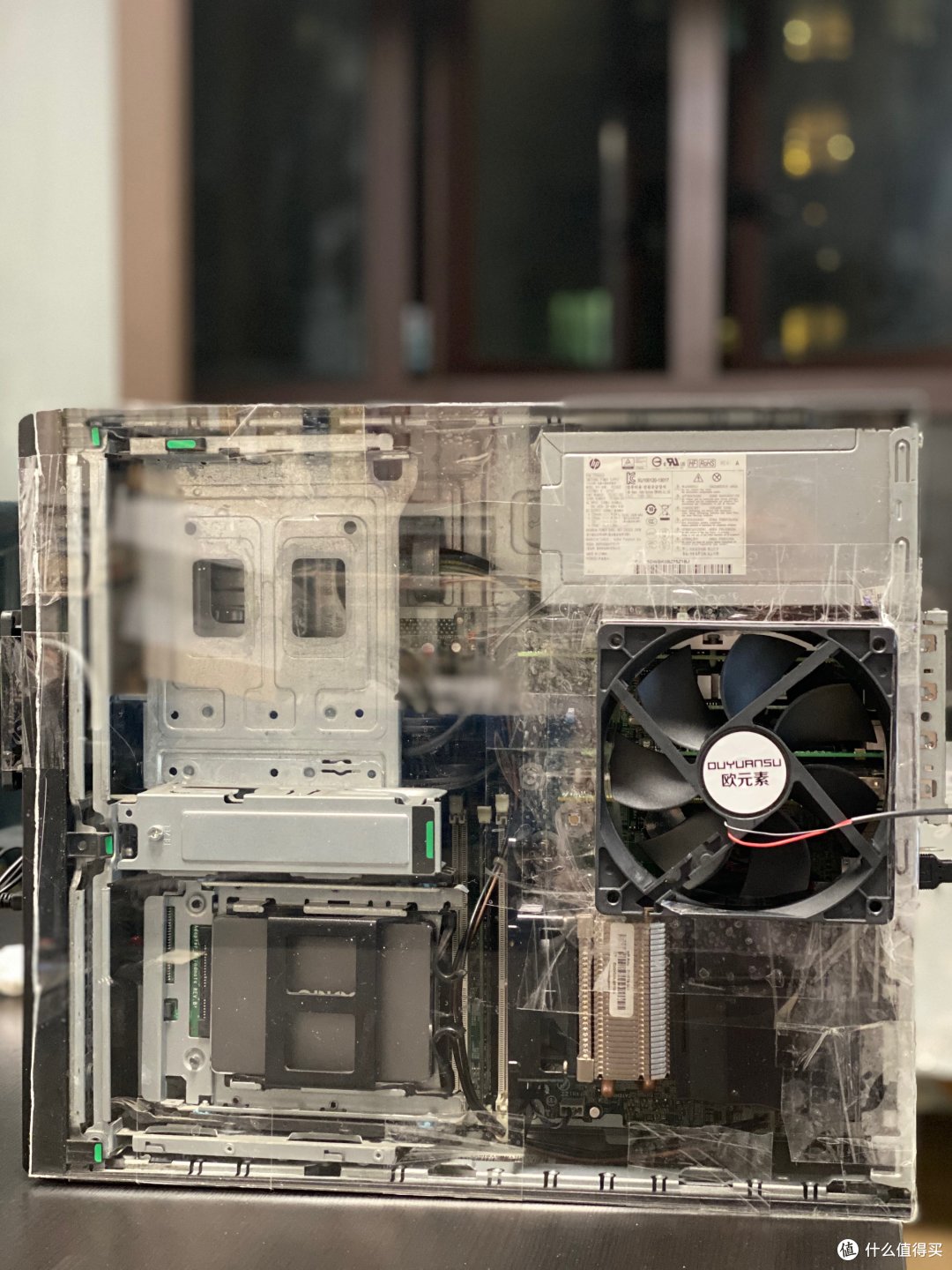

不过总的来说还是达到了我的目的,前面板的风扇吸风,侧面板送风,确保能把4块网卡的热量快速交换出机箱。实际效果图如下:
测试结果
虽然感觉改造之后温度一定会有不错的改善,但作为一个典型理工男,我们不能光凭感觉,一定要用数据说话。所以决定还是要测试一下。由于在软交换的Ubuntu系统中安装了Sensor模块,试了一下,可以监控到两块千兆网卡和双电口万兆网卡的温度,恰好都是Intel的芯片,但是BCM那一块监控不到,估计是兼容性问题,不过能监控到3块Intel网卡基本已经可以用来测试了。
具体的测试思路如下:
用iperf3测试网速,模拟大数据量通信的场景。
跑之前先查看网卡温度基本都在34度左右。
关闭两个散热风扇,跑iperf3五分钟,可以看到虽然只是用其中一个万兆各块网卡测试,但是由于网卡都离的很近,所以几块网卡的速度很快都上升到了40度左右,相信如果不做散热的话还会持续升温。
这时候打开风扇,能看到温度立刻停止上升了,再观察五分钟,在测试的万兆网卡温度保持在40度左右,未使用的两块千兆网卡已经降温到31-33度。
后来又持续观察了大约10分钟,万兆网卡降到了38度左右,2块千兆网卡降到了30度左右。
总结
在更换主板,插满4块网卡,并加入两块散热风扇之后,基本可以保持平稳运行了,代价就是功耗经过实测增加了10w左右达到了接近50w,不过还算可以接受。
