一直认为装机不仅仅是一种兴趣爱好,更是一种细节处理的表达方式,暗暗透射出天地人和,很久不敢动手装机了,平时也就写写路由器,看着各位大神此起彼伏的装机SHOW,我有也点按捺不住了也想一SHOW,不敢说致敬张大妈,也不敢说致敬各位大神,只能作为处女座对自己纠结情绪的一种抒发,各位见笑!
MSI银环蛇和ASROCK太极还有华硕的MARK S是我最有兴趣的三款主板,我比较喜欢黑白配,黑白阴阳之道,大巧若拙。现在的民用主板越来越接近工艺品的设计理念,配色,明暗,材质越来越让我觉得眼花缭乱。这款的价格相比动辄2K 3K的Z270来说比较厚道。1299送8GB内存,这算下来999不到的样子。貌似京东最平的Z270也要999。

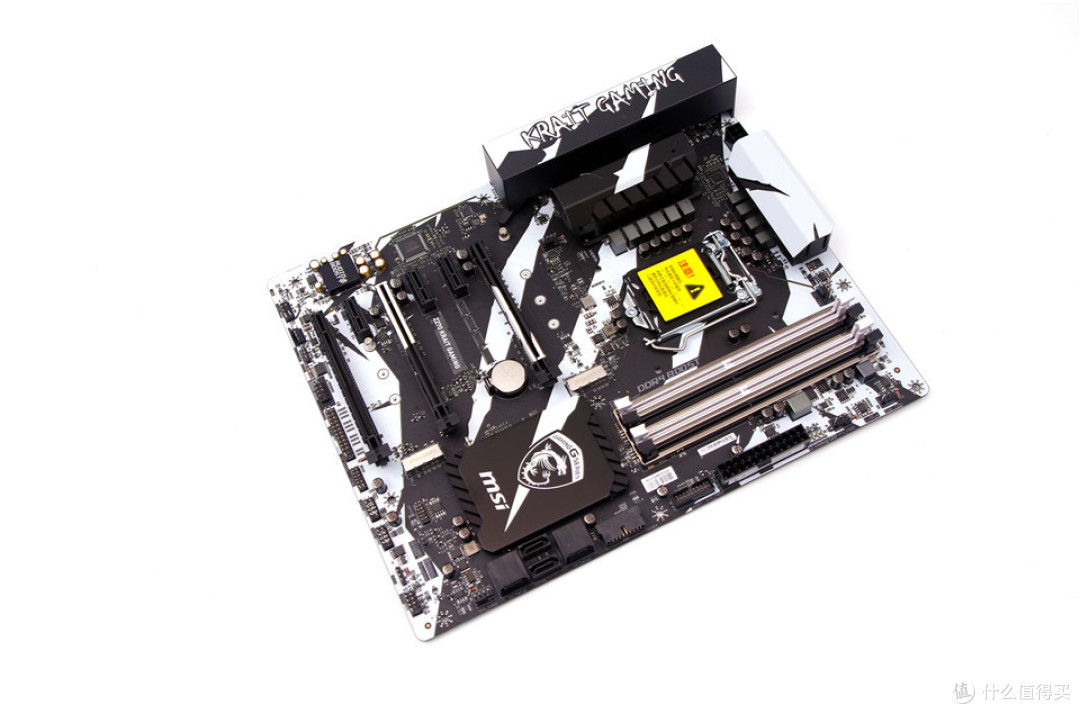

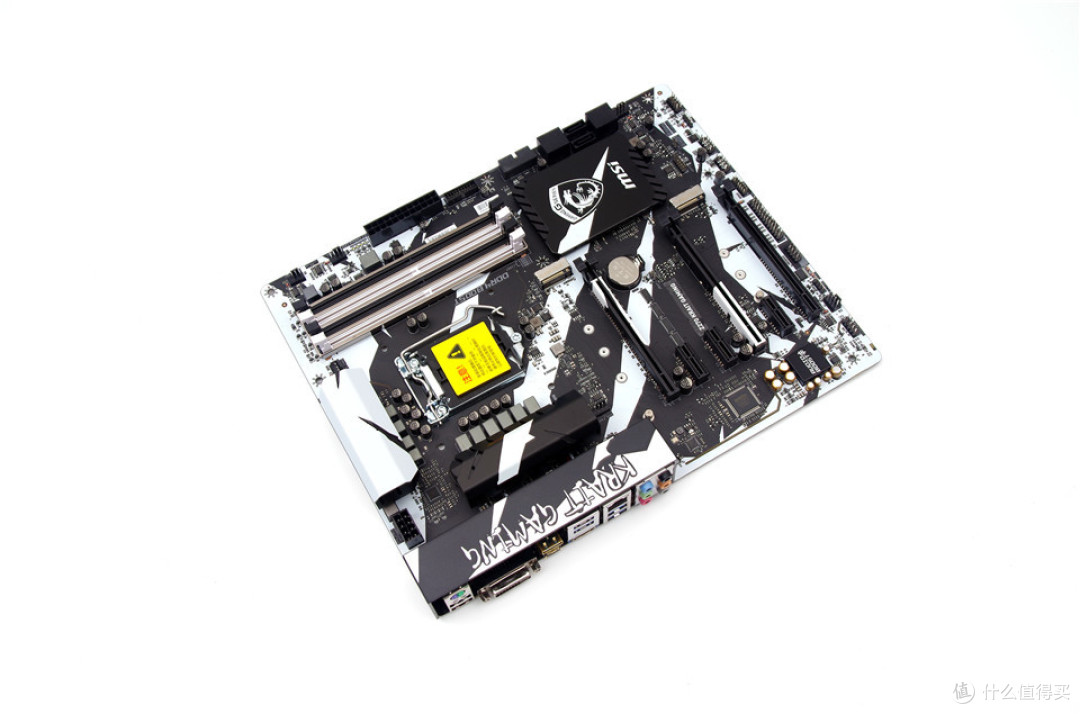

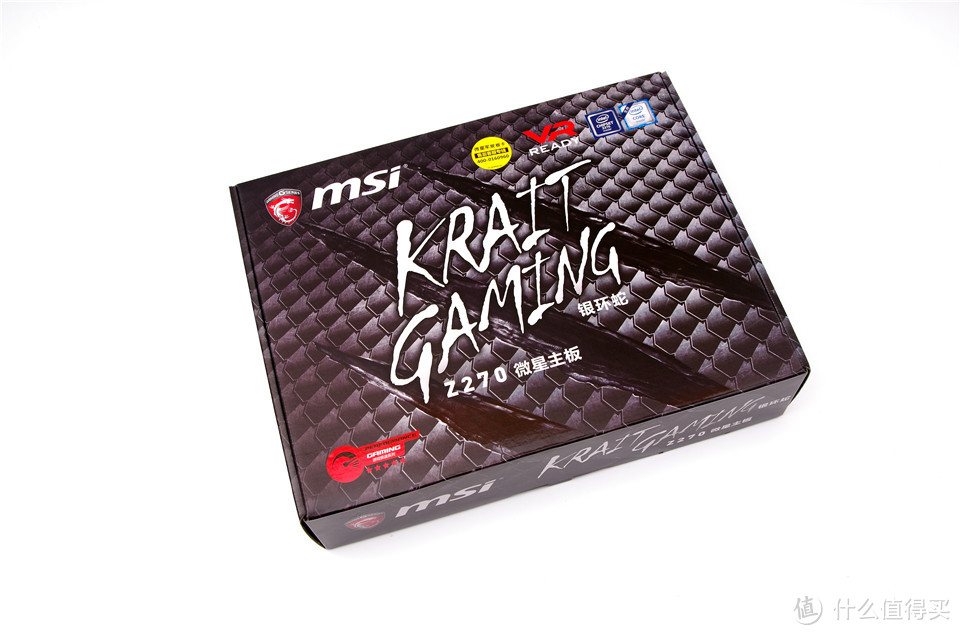

MSI Z270 KRAIT GAMING的开箱全家福

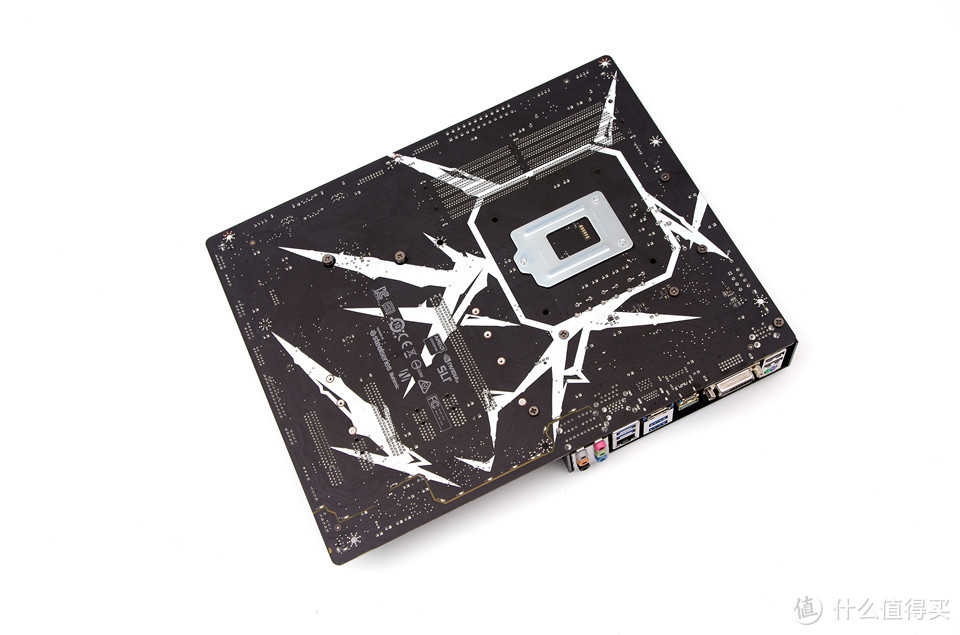

这块主板的黑白配色是MSI红黑之后最经典的一款了,以往配色只是存在于PCB正面,而现在背面也做了很多色调设计

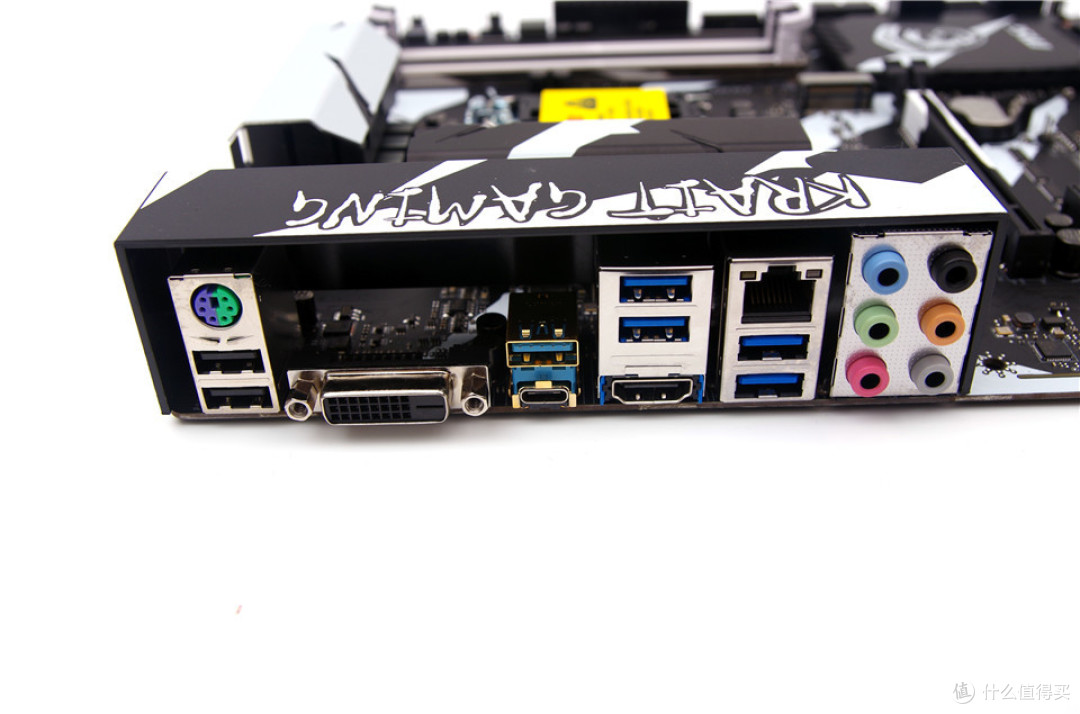

接口设计USB2.0X2、DVI、HDMI、USB3.1 Type-A和Type-C、USB3.0X2、RJ45千兆网口、音频接口,从接口设计来说,缺少了DP,也缺少了WIFI网卡的IPX天线,不过对于主打大碗量的价格定位来说,也没啥好说的
拆解

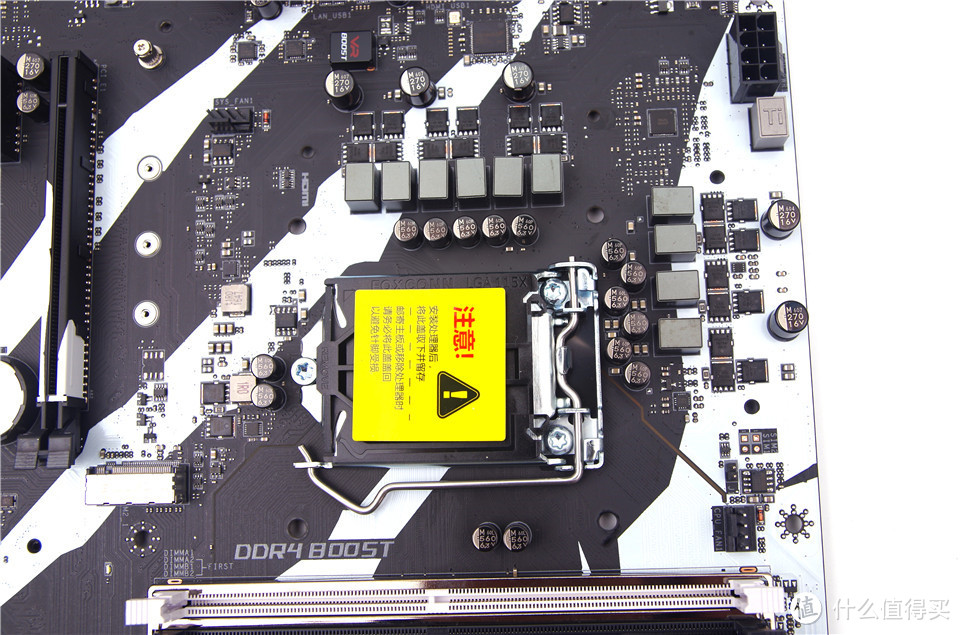

供电目测3相IGPU供电,CPU是6+1项供电
PMW芯片

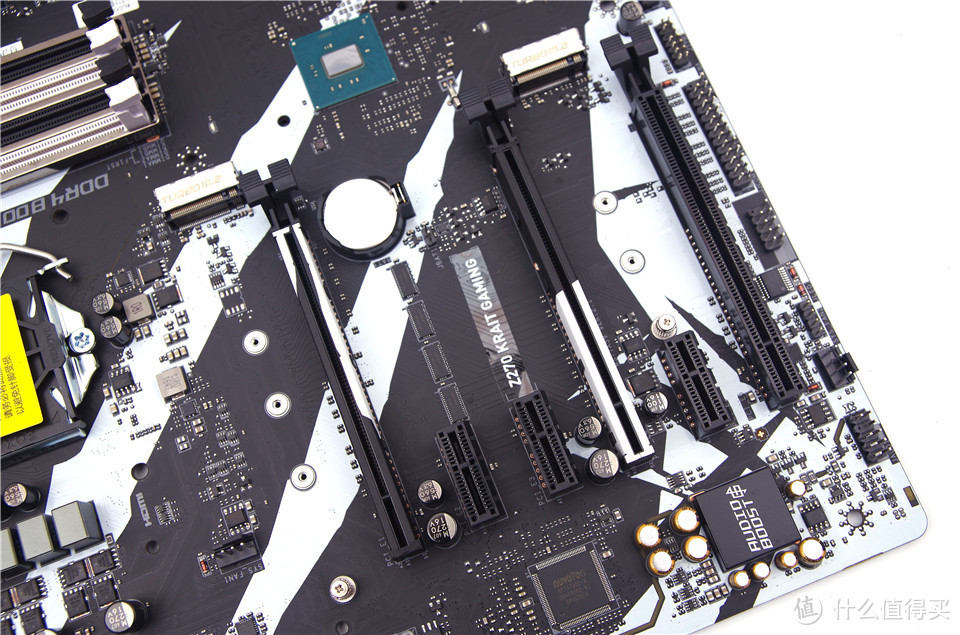

3根PCIEX16长槽设计。双PCIE3.0X4的M2插槽,音频电容,Audio Boost的声卡芯片,在主板的下缘设计了一个RGB灯带的接口。
Z270 PCH芯片
系统监控芯片是很常见的Nuvoton NCT6795D-M,左边的是Intel I219V的千兆网卡PHY芯片,实际的MAC是在Z270的PCH里面,右边是尼吉康的音频电容群和带有Audio Boost屏蔽罩的新一代ALC1120声卡芯片。

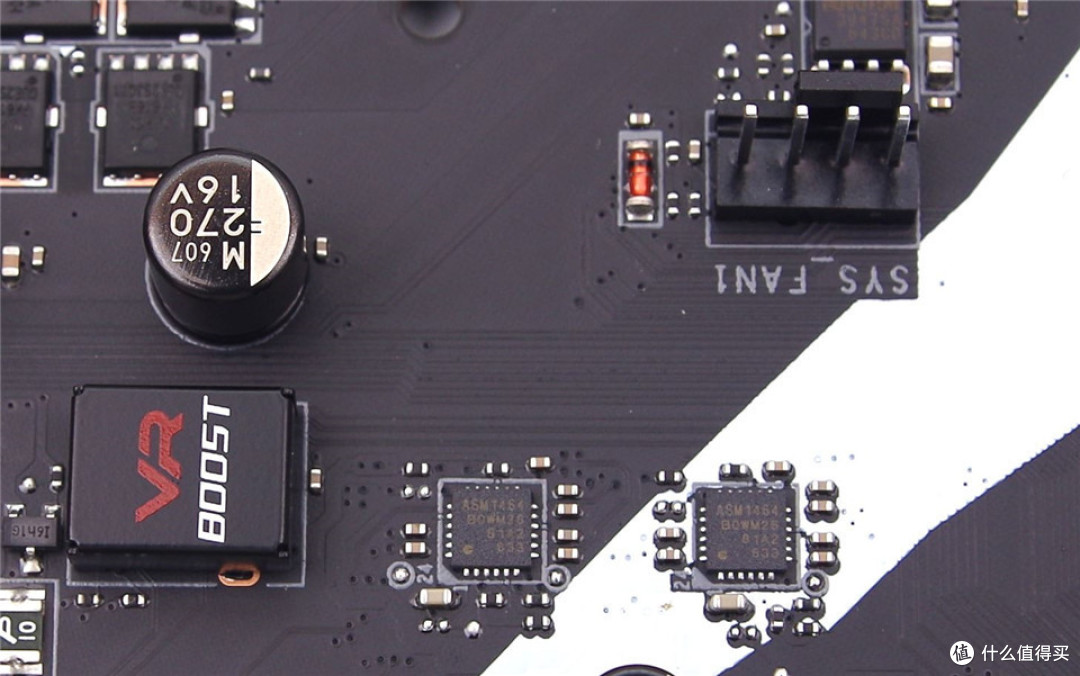

中间下方的2颗ASM1460 USB3.0转换芯片应该是为左边的VR BOOST芯片服务的,官网介绍是针对HTC VIVO之类的VR设备的USB链接稳定性和顺畅度做了一定的优化。
USB3.1方面使用的是ASM2142 第二代芯片,第一代是ASM1142,ASM1543是一颗Type-C常规使用的切换芯片,保证USB3.1正反插都可以完美兼容。

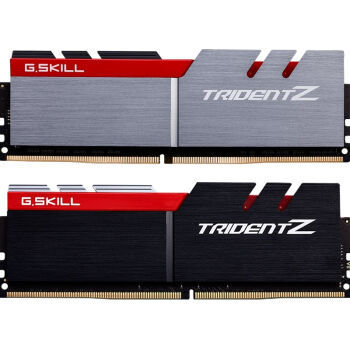

内存我使用的是G.SKILL F4-3200C16Q-32GTZKW,4X8GB,DDR4-3200 CL16 18 18 28 2T 1.35V

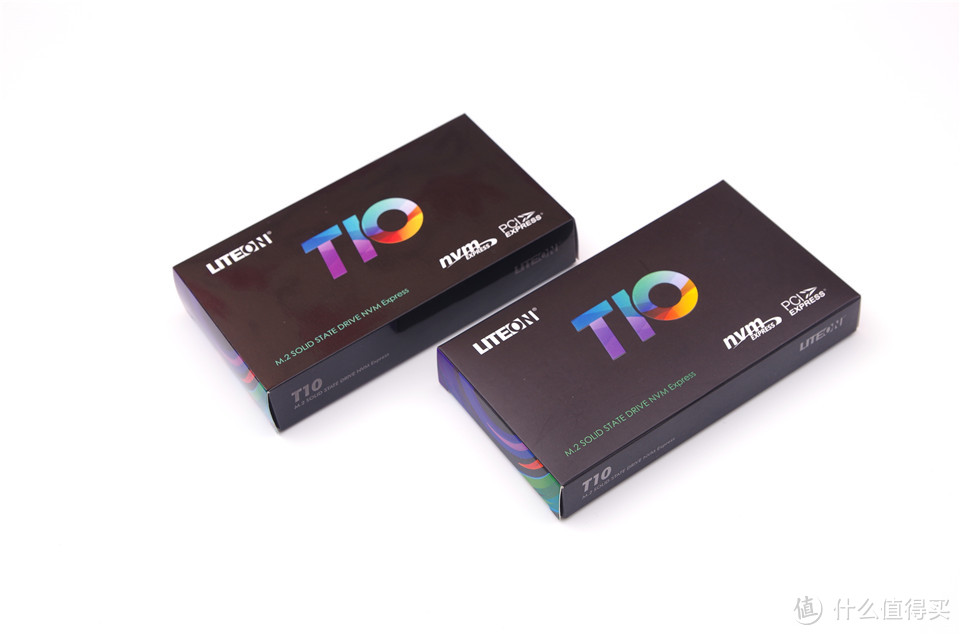

SSD我拿了两颗LITEON T10 Nvme 480GB SLIVER

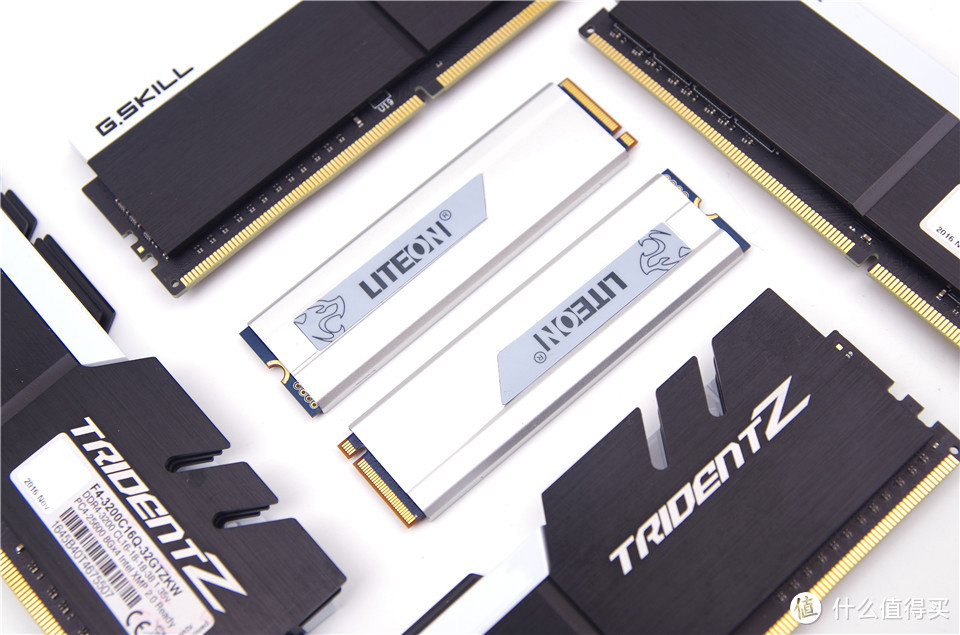

内存的黑白,SSD的银白配在一起很搭

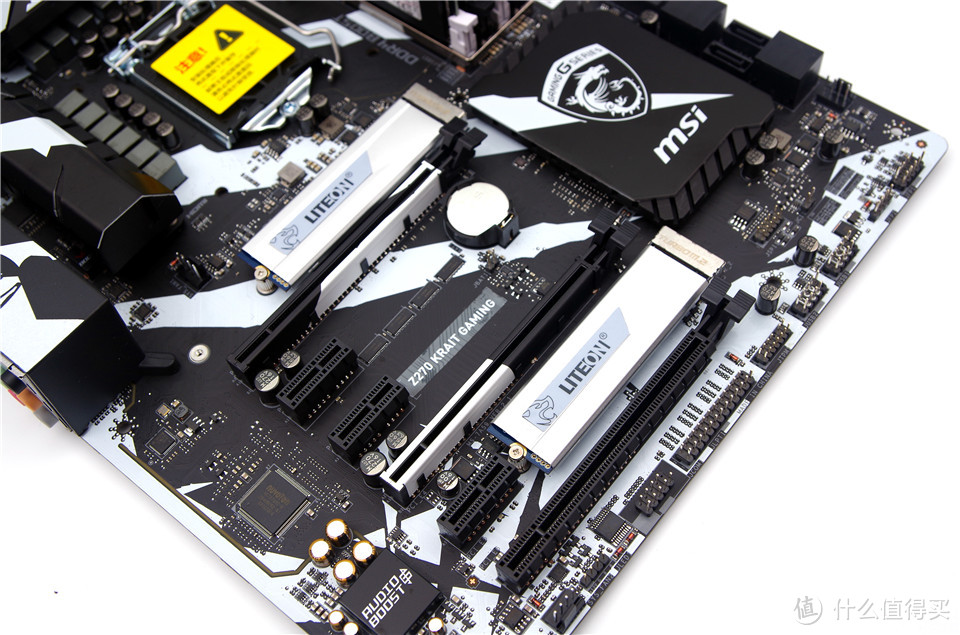

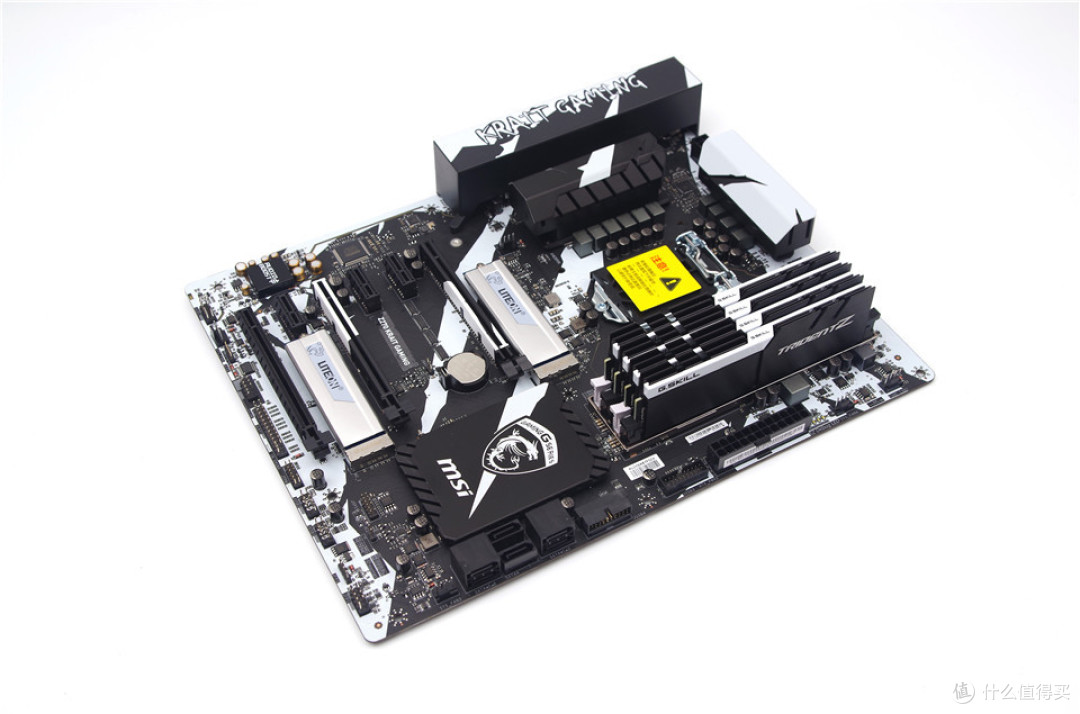

上板看一下效果

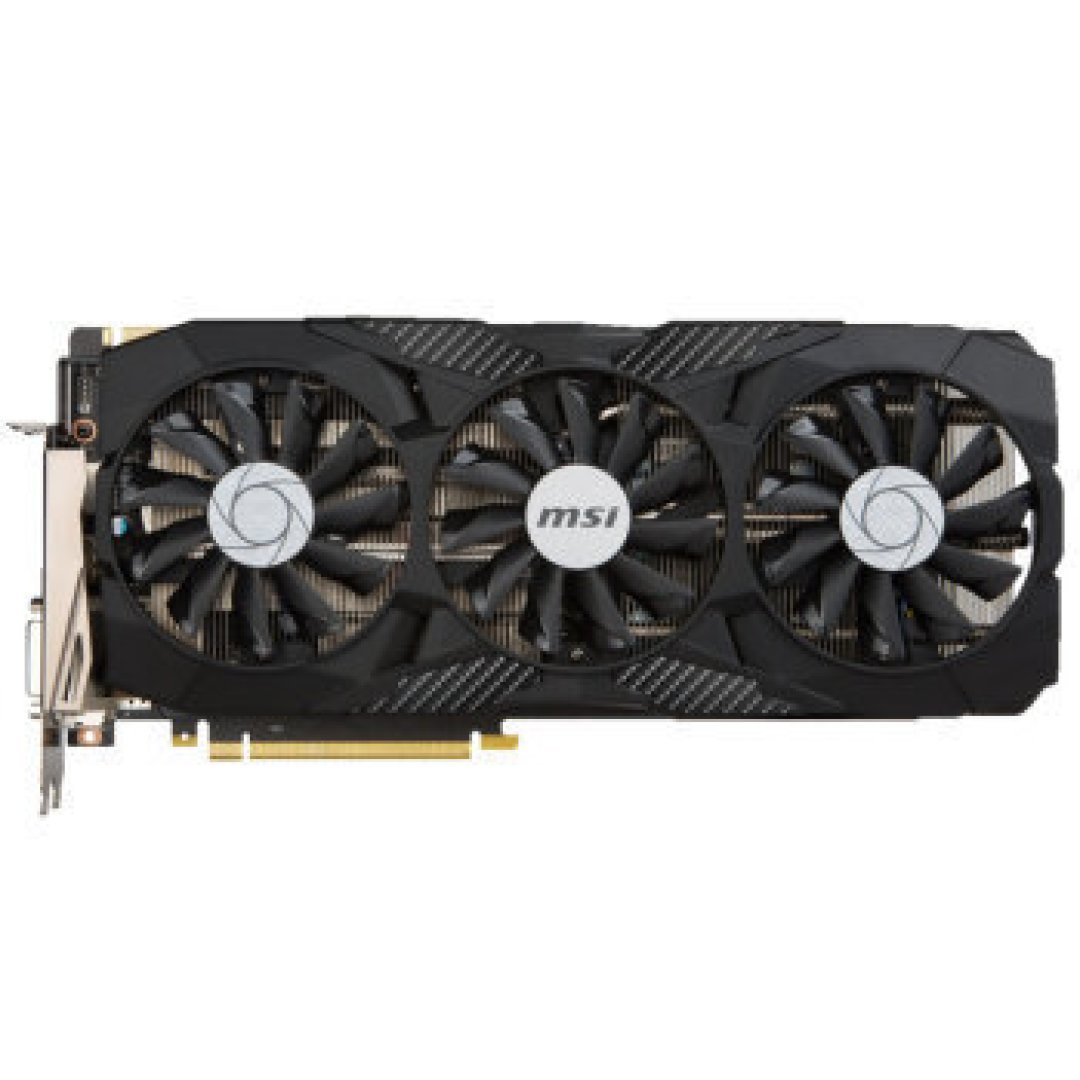

显卡系统我使用了两张MSI GTX1070 8GB的暗黑龙爵和MSI最新的GAMING系列HB 2WAY SLI桥

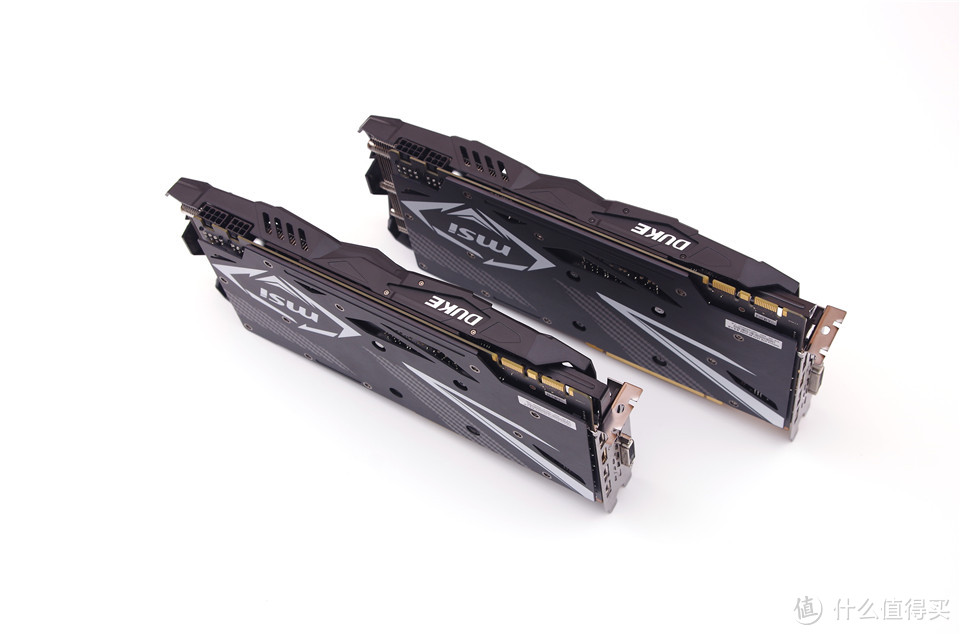

黑龙顶部是RGB的信仰灯,不过不是MSI是DUKE而已,背部是黑白色的MSI logo,三风扇巨型散热的设计非常类似INNO 3D冰龙给人的感觉,黑大粗壮!这款其实天猫早就到了2899还送这送那的,京东价格还在坚挺着
MSI的GAMING HB SLI 2-WAY 桥,带有MSI龙图腾灯效
核心平台特写两张

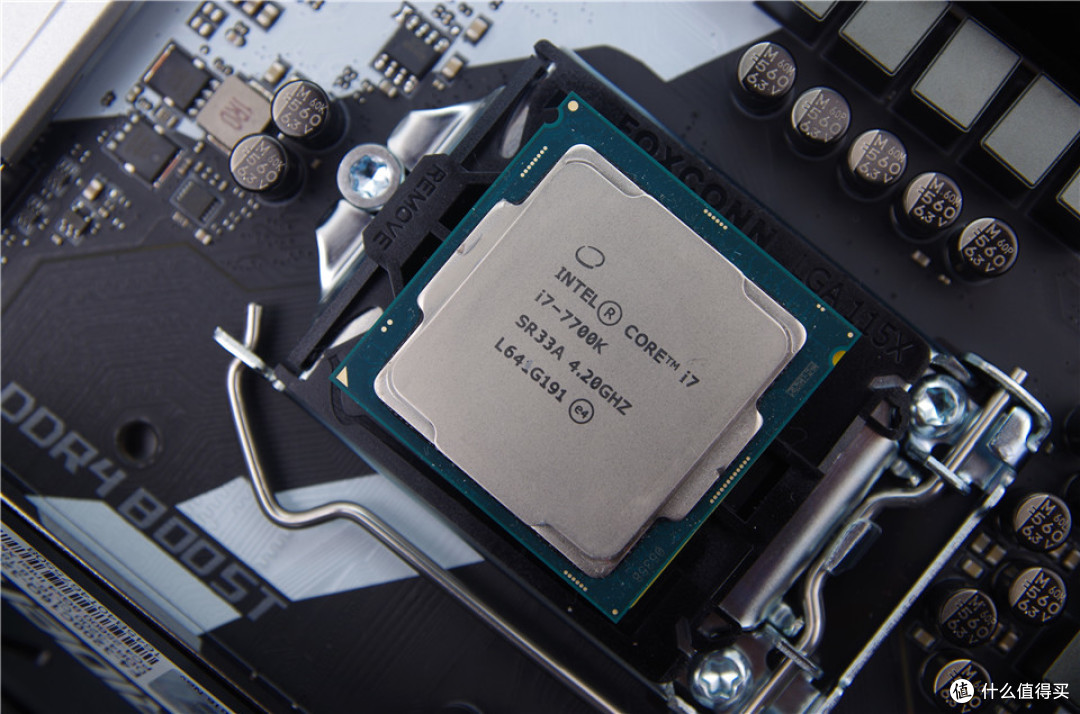

吹了这么久,激动了,差点忘记把I7 7700K装上去
机箱:PAIMO P66,最近流行的尖货

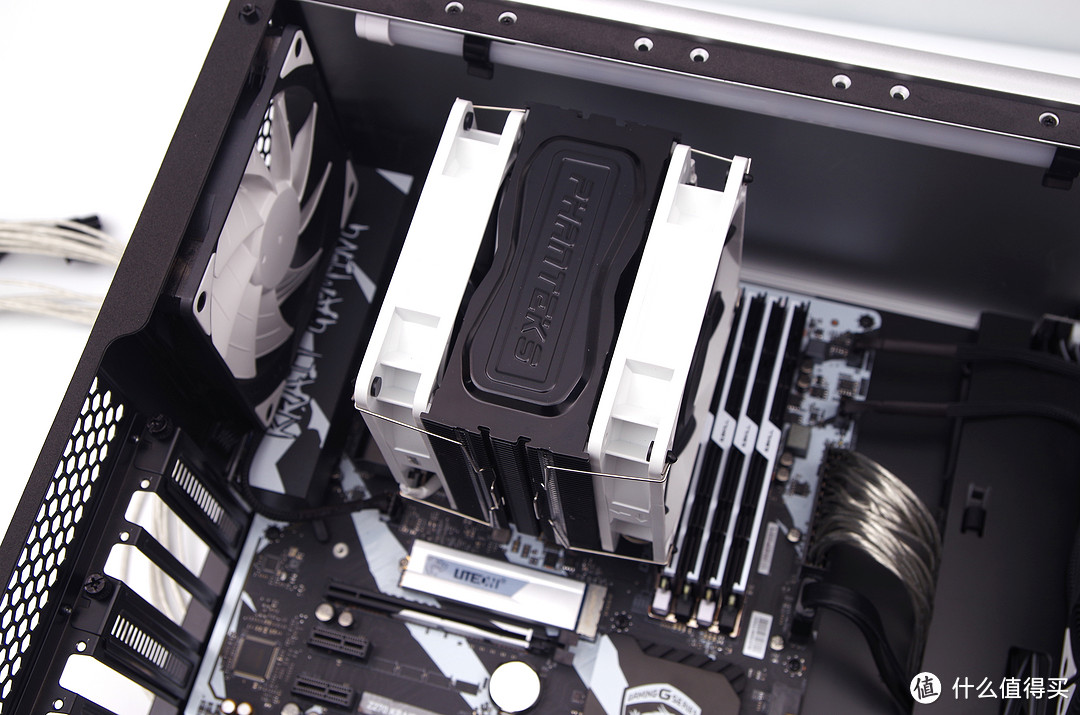

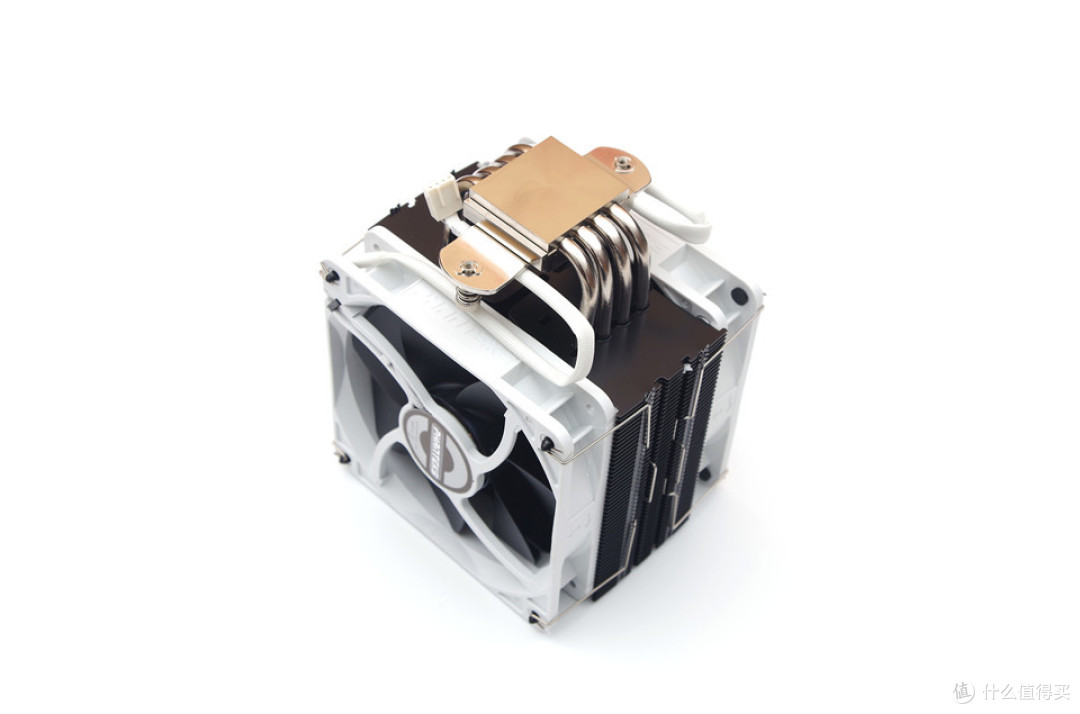

散热器是被动选择的,PHANTEKS PH-TC12DX黑白款,选择这款主要是12CM风扇,而且不怎么挡内存,这里我说下,P66是一款紧凑型的ATX机箱,其设计如果采用240排水冷必须前置冷排,那么暗黑龙爵这种三风扇的长卡就安装不进去的,我量过距离,前置240冷排+风扇的话,可以容纳一张公版的GTX1080!如果你的显卡比公版1080要长的话,你只有选择后置的120排水冷或者风冷散热。

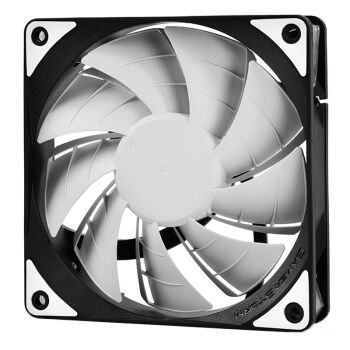

风扇选择九州风神的TF120白光新版
说PAIMO P66神其实就是在非常紧凑的容积里对整理线材和空间分配和光效上做到了最大的平衡,ATX机箱中你会觉得这款很小,而且背部的理线槽是神器。

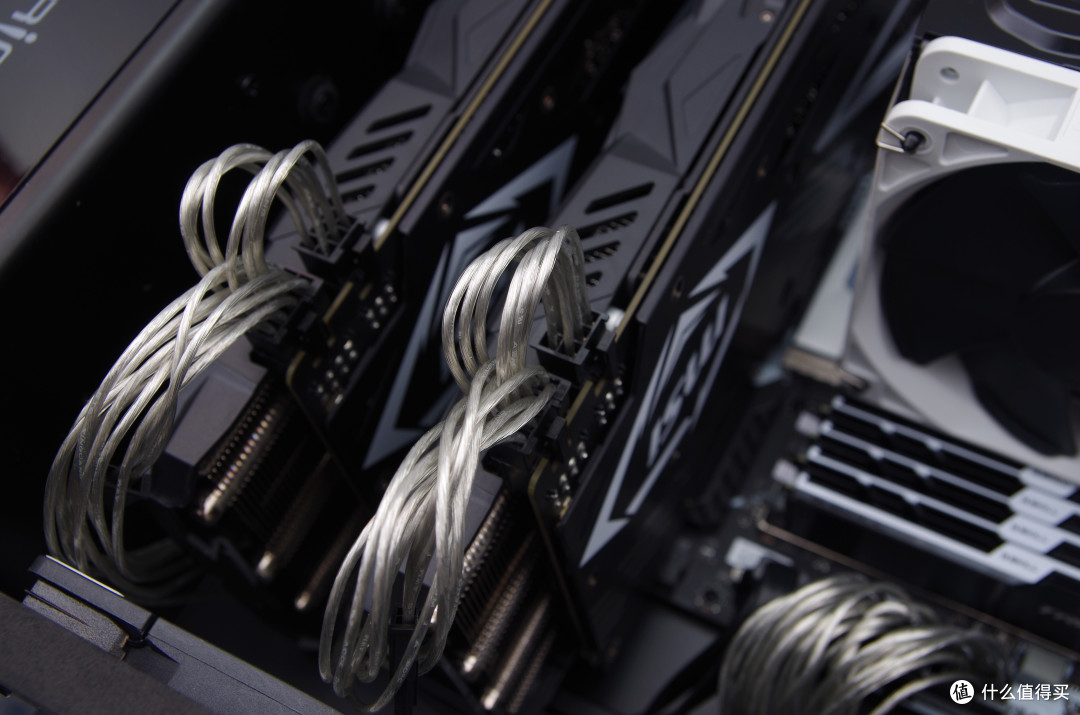

电源使用的是XFX XTR750全模组金牌电源,配的也是XFX的TI镀银模组线成品。

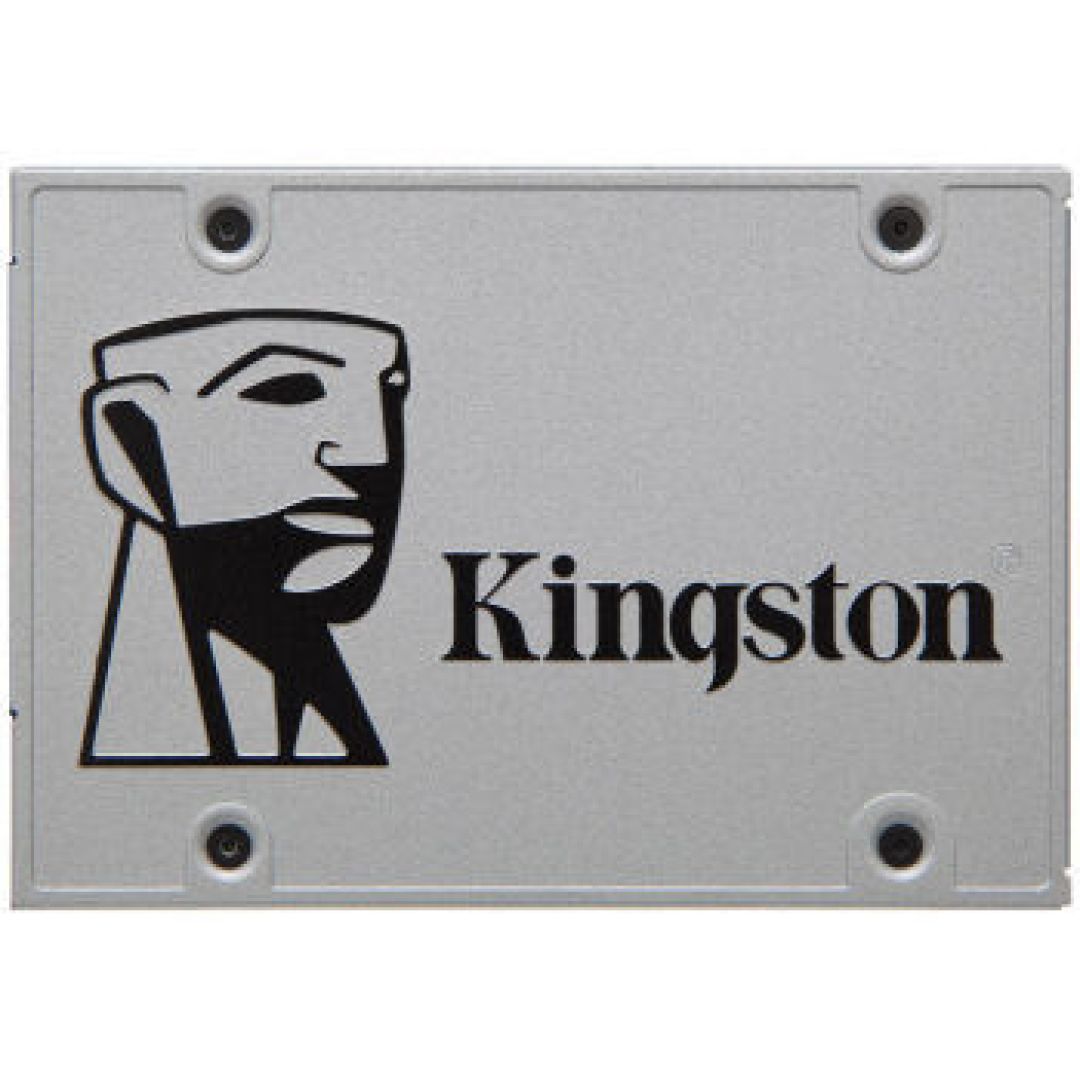

盖上理线槽盖板之后,完全隐藏了走线孔,而且SSD位背后也是可以走线的,背后接了一块金士顿UV400 240GB做系统盘,
P66正面自带的电源仓和顶部的RGB灯效是超级赞的
有了P66的RGB灯效,三个TF120的白光可以充当补光的光源使用,效果和亮度很好

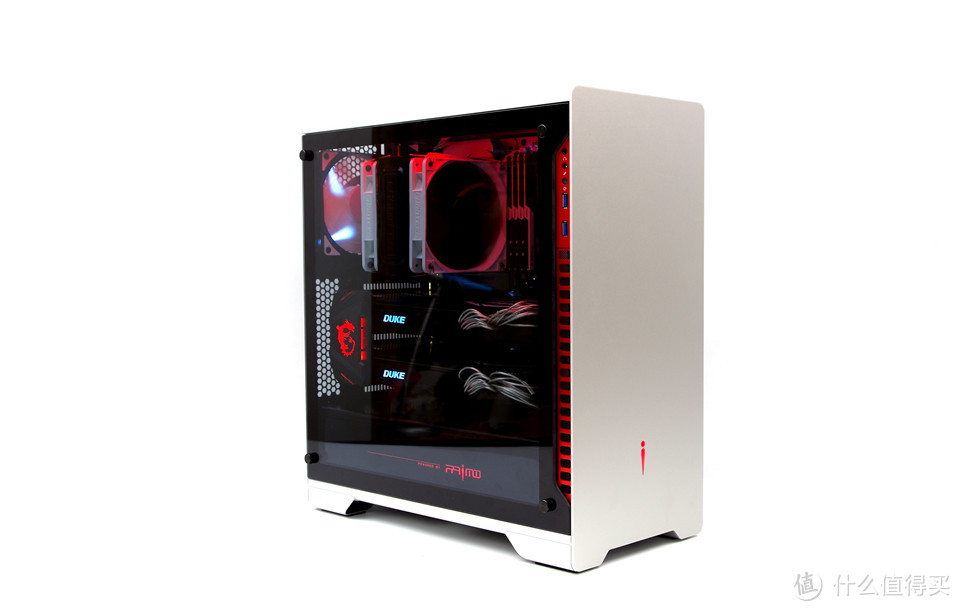

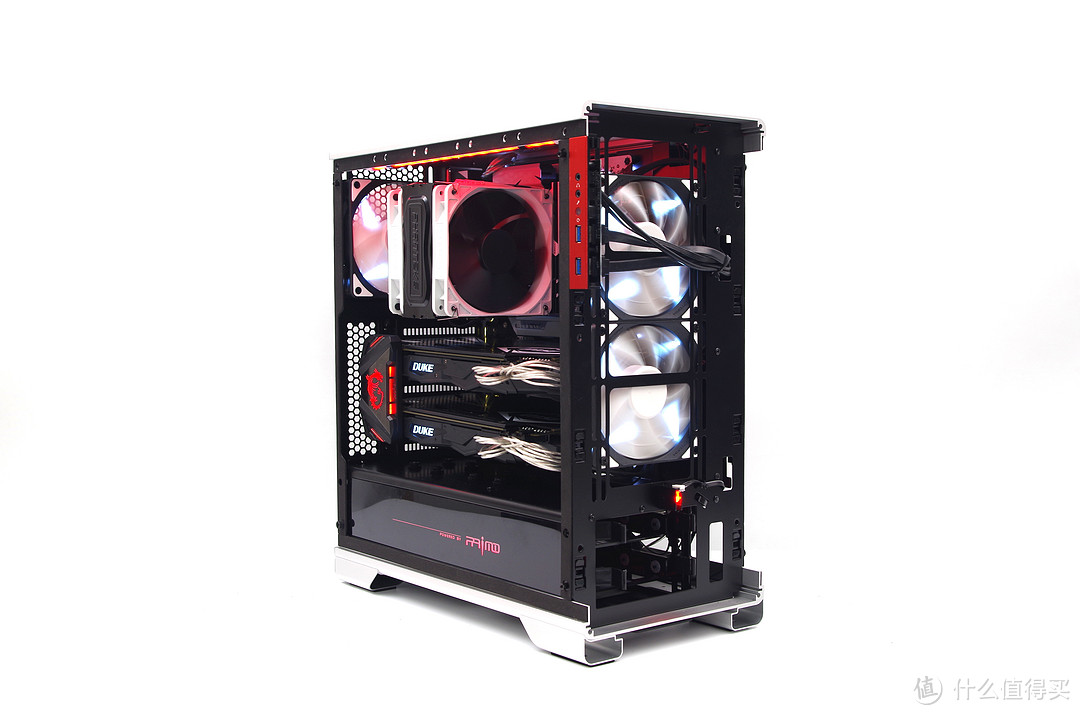

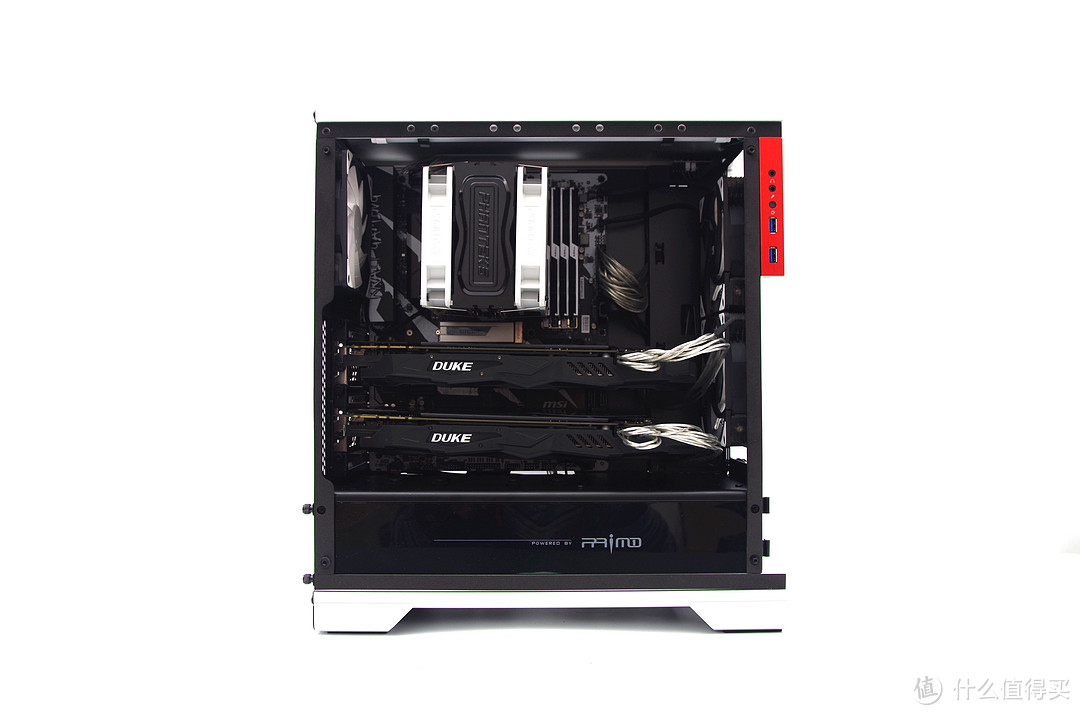

最后来一张关机状态下,上好双侧的侧透玻璃盖板的45度特写

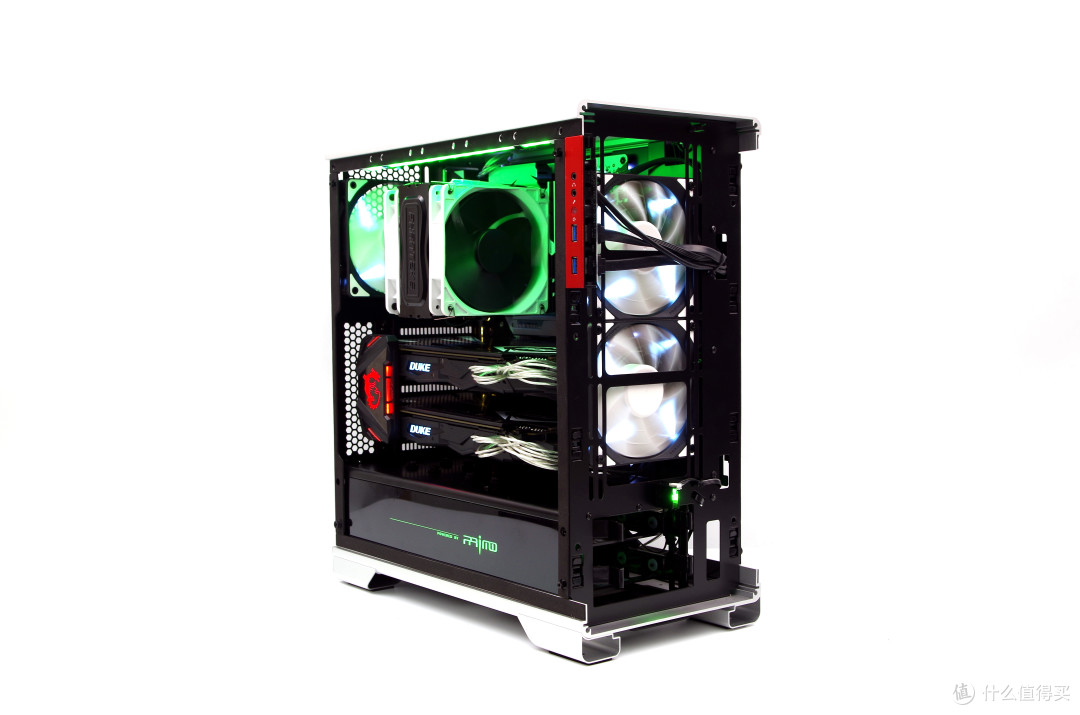

点亮后选择顶部按钮切换到红色灯效

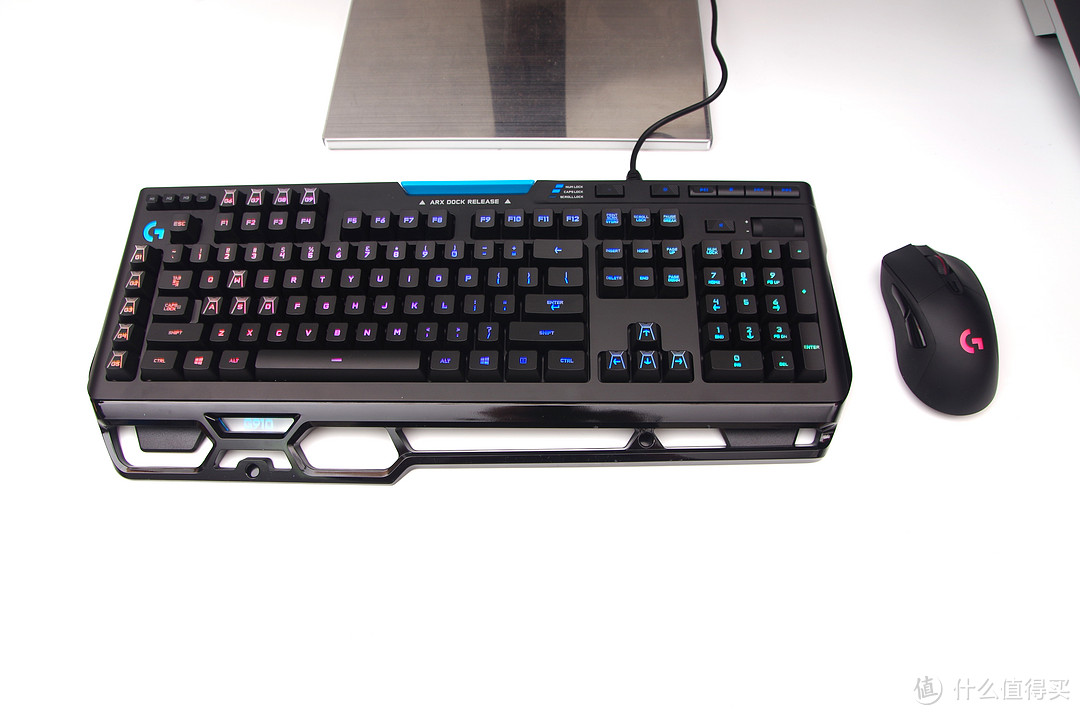

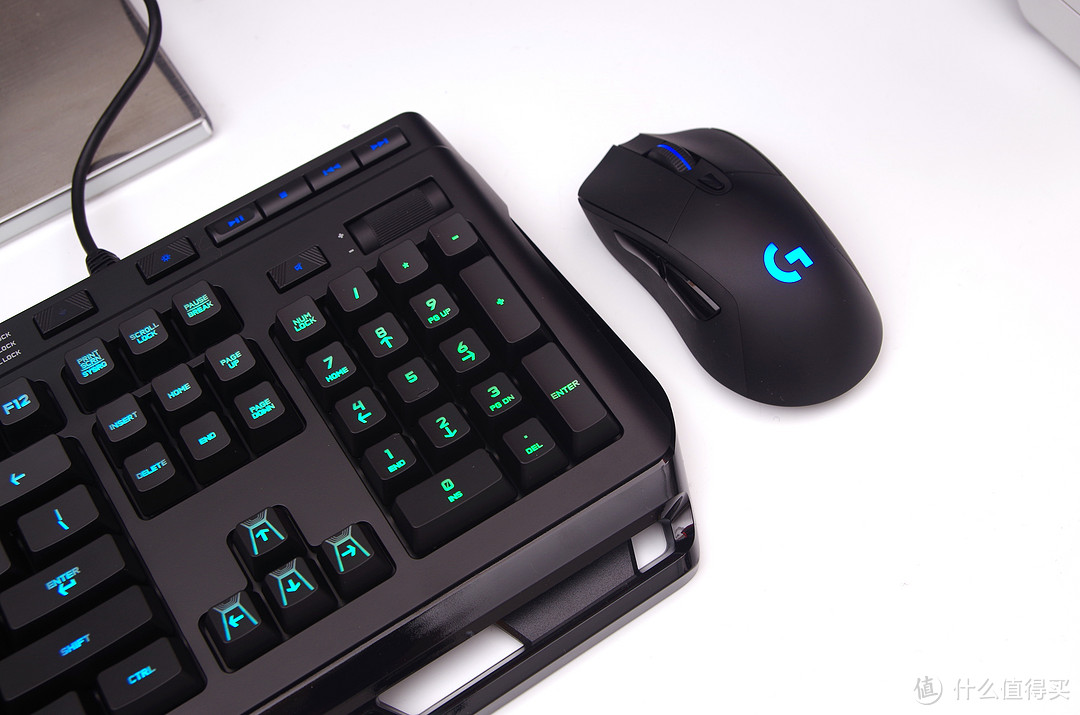

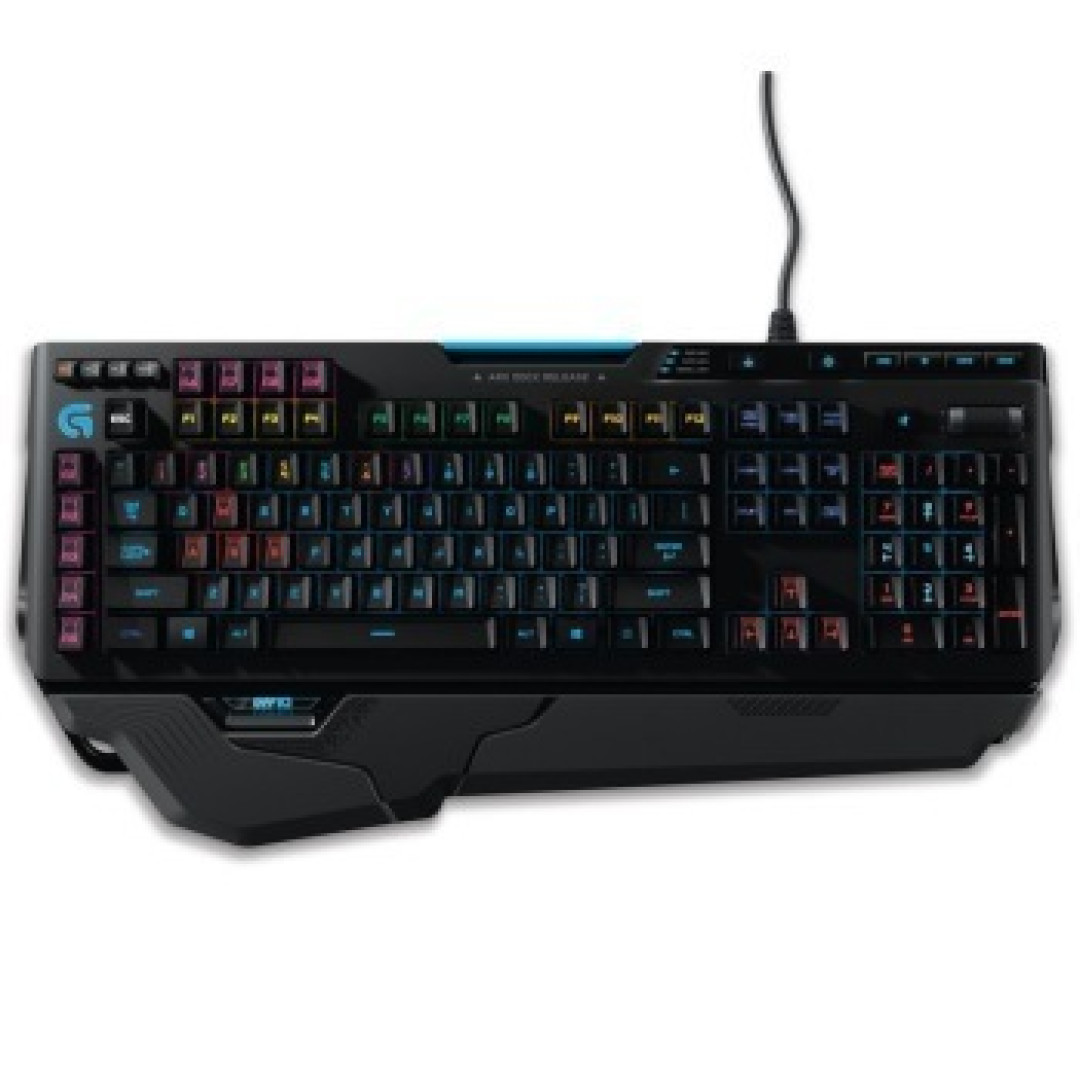

外设其实我不擅长,基本看看张大妈众测的报告里选选。看上了罗技G910和G403无线,都是RGB的。

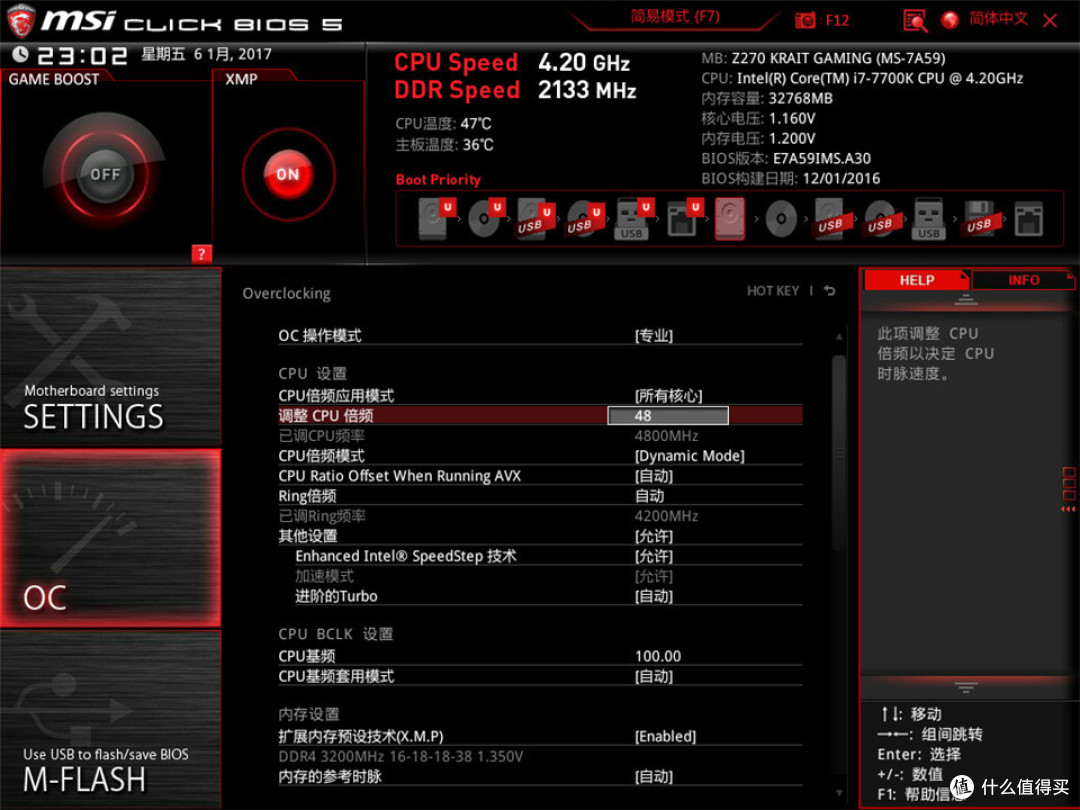

超频的话,其实这个级别主板你要稳定日常5G也是很夸张的,我喜欢低压尝试,直接OVERRIDER模式,V-CORE 1.22V 倍频48进去保存,一次成功点亮,
4.8G的I7 7700K在CPU-Z测试里相当于6700K默认的1.23倍成绩,DDR4 3200内存读写中规中矩,其实感觉插两条能获得更好的延迟参数,为了容量忍了!
GTX1070 SLI这里由于主板没有采用PLX的SWITCH芯片进行PCIE扩展,所以只有双X8的速度

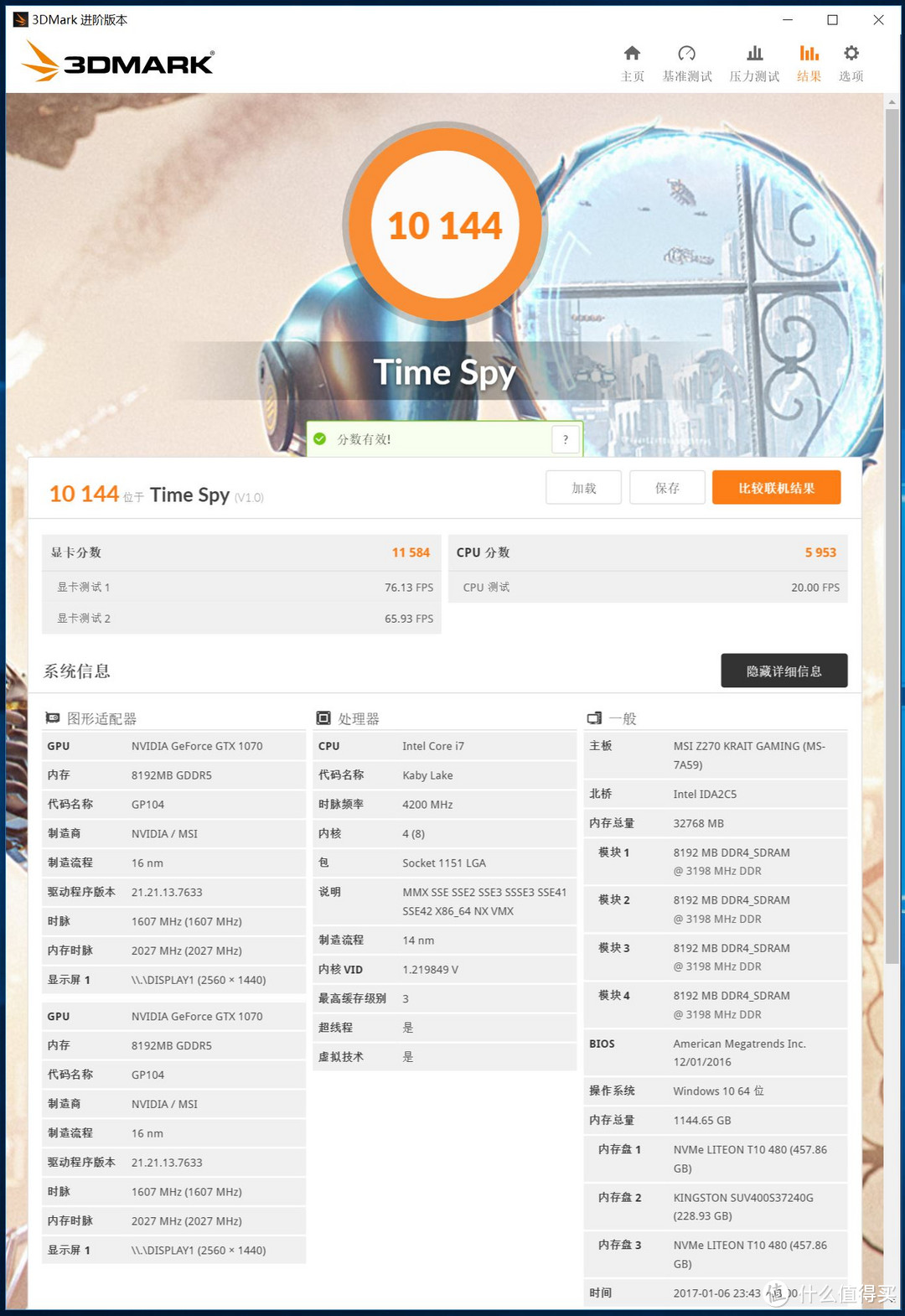

3DMARK TIME SPY测试的话得分10144分,

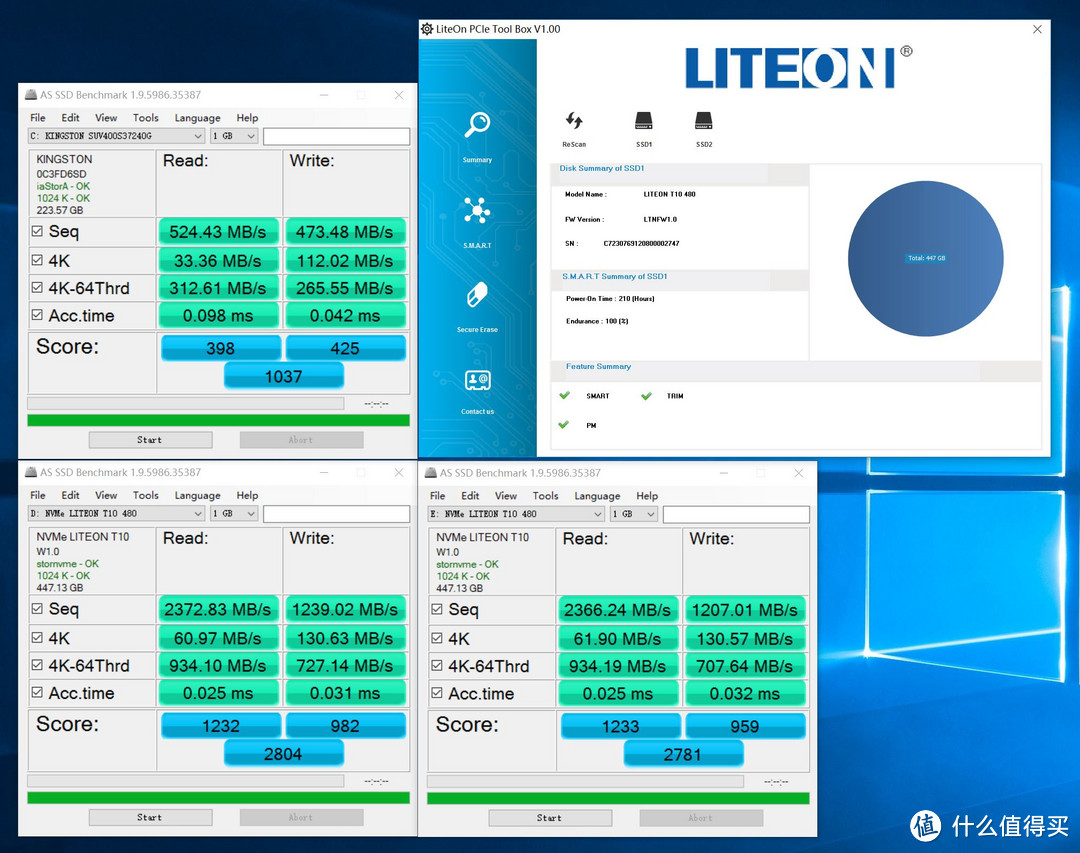

AS SSD BENCHMARK:
金士顿UV400 240GB 1027分
LITEON T10 480G双盘分别是2804和2781分
然后说说NVME RAID0的创建

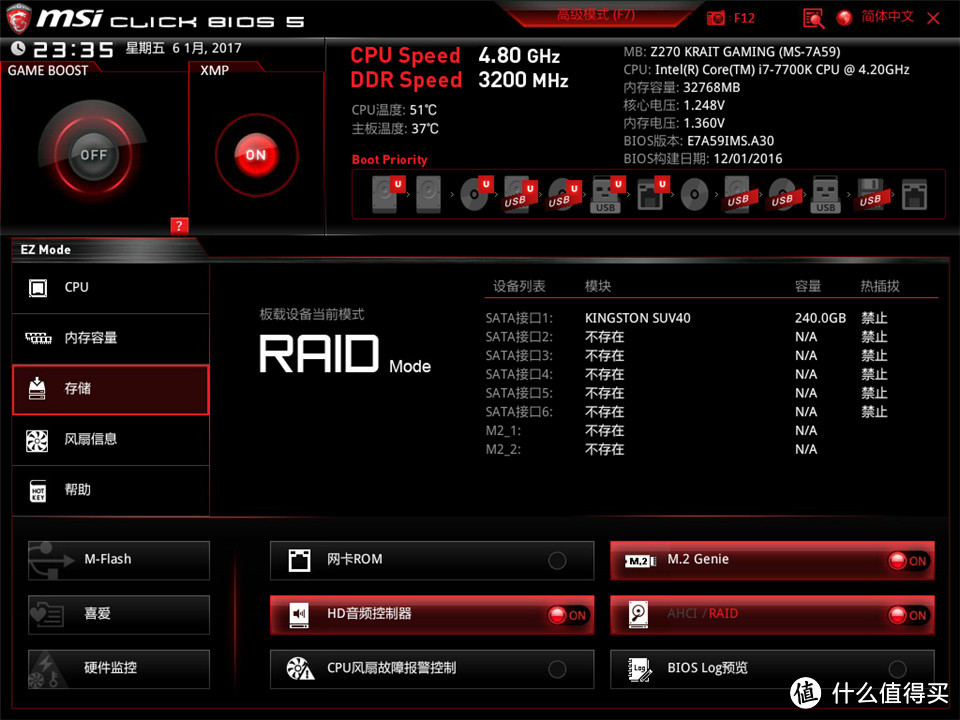

组建M2 RAID0也很简单,直接点击主界面的M2 GENIUS为ON,下面的SATA直接变成了RAID模式,
然后F7进入高级模式选择SETTING,这次MSI的BIOS自带SSD的SECURE EARSE的安全抹除功能很不错,要说明的是不但支持SATA盘也支持NVME的SSD。
然后找到INTEL IRST选项直接进去

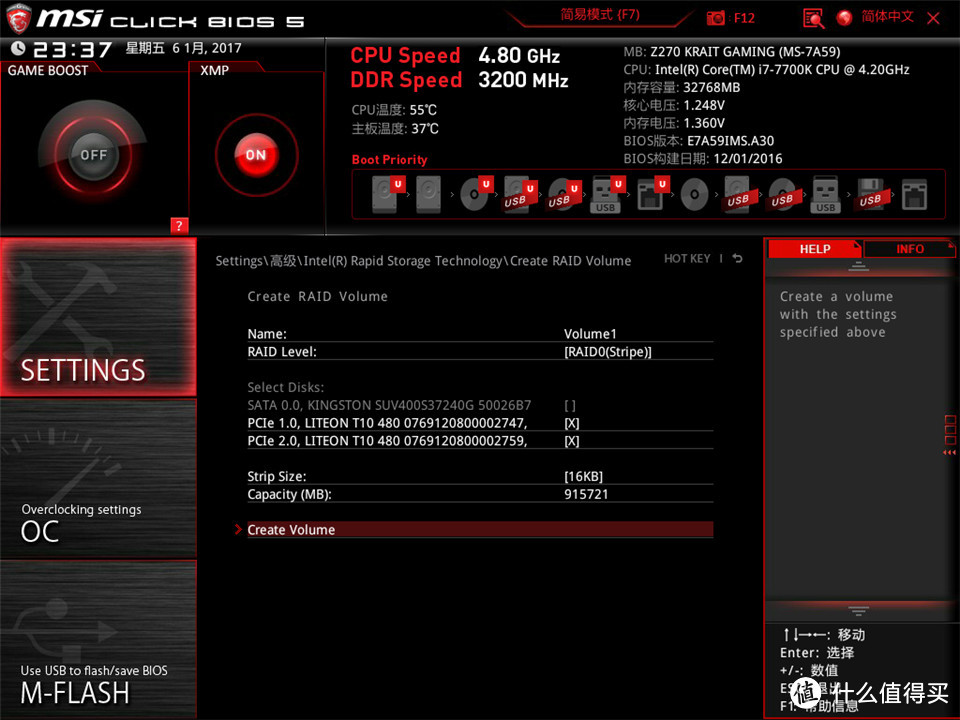

选择创建卷区RAID0模式
选中两个LITEON T10 480GB NVME SSD,点击创建即可

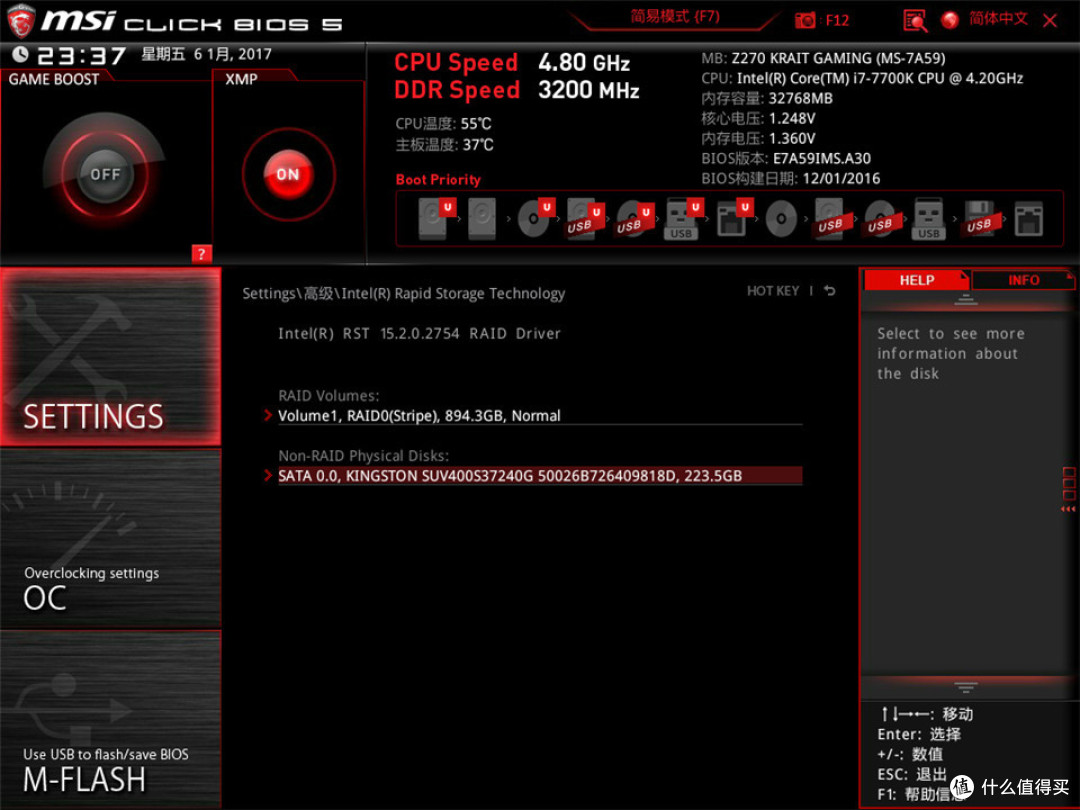

这样,两个T10就变成了NVME RAID0,而启动盘还是SATA模式的金士顿UV400。
再进去主界面,你找不到NVME的盘了,因为已经RAID0了。

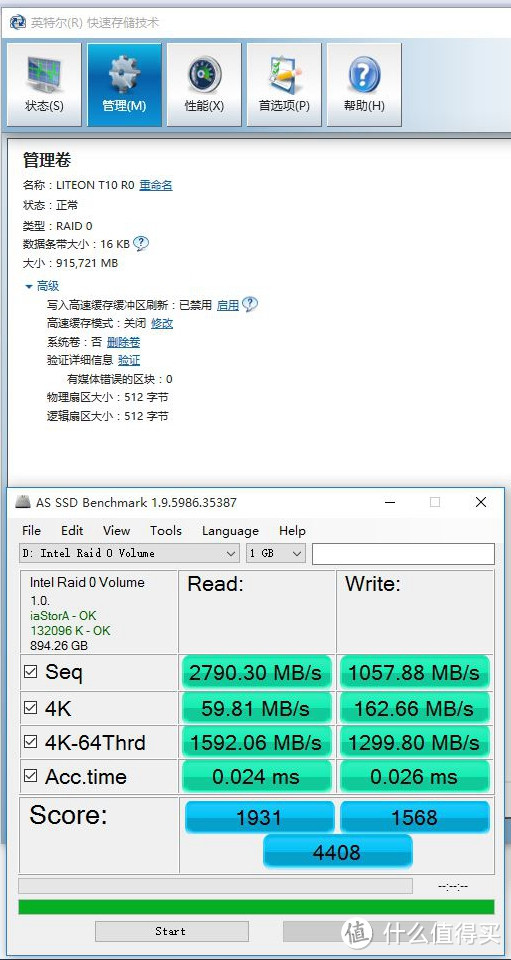

IRST15.2驱动默认不开启卷回写跑分4408
IRST15.2驱开启卷回写跑分4570
其实SSD跑分也不能说明什么问题,但是很明显Z270的PCH IRST RAID0要比WIN10下建立跨区带要低不少!

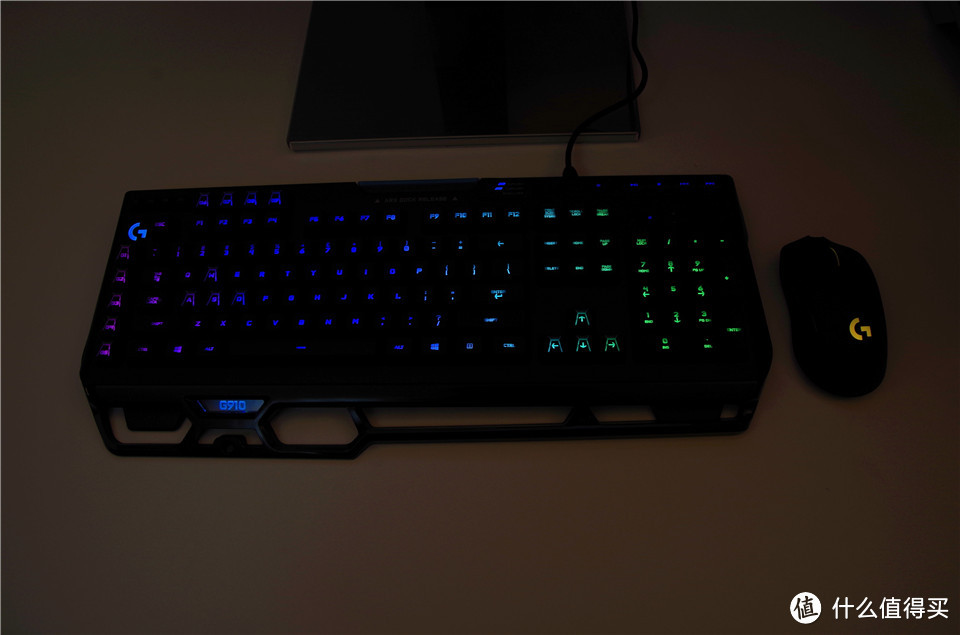

最后献上两张暗景照,感谢观看
总结一下:SHOW归SHOW,性价比归性价比
1、I7 7700K 其实和I7 6700K性能差距不大,散片价格23XX和21XX,盒装价格那是27XX,简直抢钱,我买的是散片,按照I7 6700K散片21XX的价格,7700K性能增加10%左右,23XX还算合理。
2、Z270上市价格并不坚挺,并没有Z170上市时候那么火热,说明INTEL的牙膏皮战术已经无法刺激市场了,所以Z270一上市,华硕微星技嘉都建立在999这个价格线打血拼,所以看好Z270的可以入,缺米党可以等着Z170跳楼价了!其实Z270的噱头就是INTEL OPTANE SSD的支持,这就像画了一张饼,看你到底是梦想家还是实干家,没事看看闲值,也许有低价的Z170+6700K低价抛售呢!
3、目前中档显卡的天梯已经发生变化,性价比的卡选无非是GTX1050TI 4GB、GTX1060 6GB、RX470D 4GB、RX480 4GB、RX480 8GB、GTX1070 8GB,其实GTX1070目前的价格早已破了3K了,个人觉得1080总是有个1080TI的悬念压制着,一旦GTX1080TI真的发布,GTX1080价格会雪崩的,所以GTX1070在中高端市场的坚挺程度远大约GTX1080,而且SLI个人觉得仅为展示SHOW而已,个人自用一张GTX1070已经完全足够日常的4K分辨率下应用,SLI并不是什么游戏都有效!使用单卡,电源完全可以压制在500W左右已经足够。
4、内存的话,其实我使用4条8GB内存的感觉不如两条8GB内存的读写速度,没有大容量内存的需求其实两条8GB就足够了,更何况现在内存涨价速度太离谱了。
5、Z170也好,Z270也好,PCH自带的M2 SSD RAID0功能有速度限制的,我测试之后强烈建议使用M2 NVME单盘即可。因为你付出双倍的代价却得不到双倍的效能,何必。
最后关于本文中用到的一些配件,比较杂乱,有些源自双11,有些源自黑五海淘,一样样说把:
内存,我源自黑五,国内黑白配色只有京东有64GB的套装,太贵不划算,这种16GB套装比较合适,这个历史最低价和现在的价格确实差距较大,而且还在涨
LITEON T10是群联5007主控,东芝15NM MLC闪存(群联封装),其实240G就够,在某论坛团购秒杀价格399,以供参考!
普力魔P66E这个箱子最近吵的比较热,确实设计比较合理,但是价格不便宜,京东和天猫价格出奇的统一,要想便宜,可能只有去淘宝!
微星的HB SLI桥确实不错,京东没有,只有天猫有,价格比NVIDIA原厂的也差不太多,主要看配色了,喜欢就选NVIDIA原厂的
微星的GTX1070 DUKE 8GB京东和天猫的价格差距400元,需要对比价格参考购买。
金士顿的UV400 240GB,曾经只要399的,现在我也是无语了,最近的闪存以及内存都已经疯狂了。
其实风扇的话,我比较喜欢TF120和安耐美的白蝠,天猫也在89元左右
张大妈众测的产品,使用的欧姆龙轴,包装比较简陋。手托是挂钩的极容易断裂,建议买到手下掉手托,手机支架的材质一般,其他RGB光源和手感都还可以, 外设主要看个人习惯和喜好,没啥好说的。
然后说下CPU,京东的盒装CPU是出名的贵,带动了淘宝天猫的U市价格,i7 7700K上市价格很高
即使是I7 6700K,京东价格也是不低的,
我是不怕死的,一般都买散片,I7 7700K在23XX,I7 6700K在21XX,个人觉得比较合理一些!至于保修肯定没有京东的3年盒装好,这个就是仁者见仁智者见智的事情了。
有趣的是京东I7 5820K竟然也跟着涨价到了29XX,我也是醉了,有需求的还是去论坛收把,毕竟6800K出来了,5820K的保有量还是很大的,23XX 24XX三年盒装喷血出手的人也是很多的。
最后关于Z270主板:其实京东自营最便宜的Z270主板是999价位的华硕的Z270-P,供电缩水较多只有7相了
微星的价格并不占便宜的,但是送上8GB的内存来说,折算下来950元,另外还是十项供电的,这就看起来有点优势了。
其实京东看来看去性价比较高的也就这几块十项供电的主板了,都是1299价位的,其中也就微星和华擎送8GB的内存了,华硕的Z270-A绝对是块好板子我也很喜欢但是硬贵上300多块钱。。。。。没内存需求喜欢华硕的就上把,有内存需求的还是选择微星和华擎的1299价位的十项供电的主板把,折算下来也就950块钱,999价位的主板其实不推荐,缩水太厉害不说还不送东西。
