一张照片生成外观设计六视图：五类一致性问题与交图前核对方法

外观设计专利的保护范围由图片或者照片中表示的设计确定，没有权利要求书的文字兜底。六张视图互相矛盾——正视图和侧视图画出两个高度不同的机身——审查员就有理由认为要求保护的对象本身不清楚。补正通知一来一回，一个多月就没了。

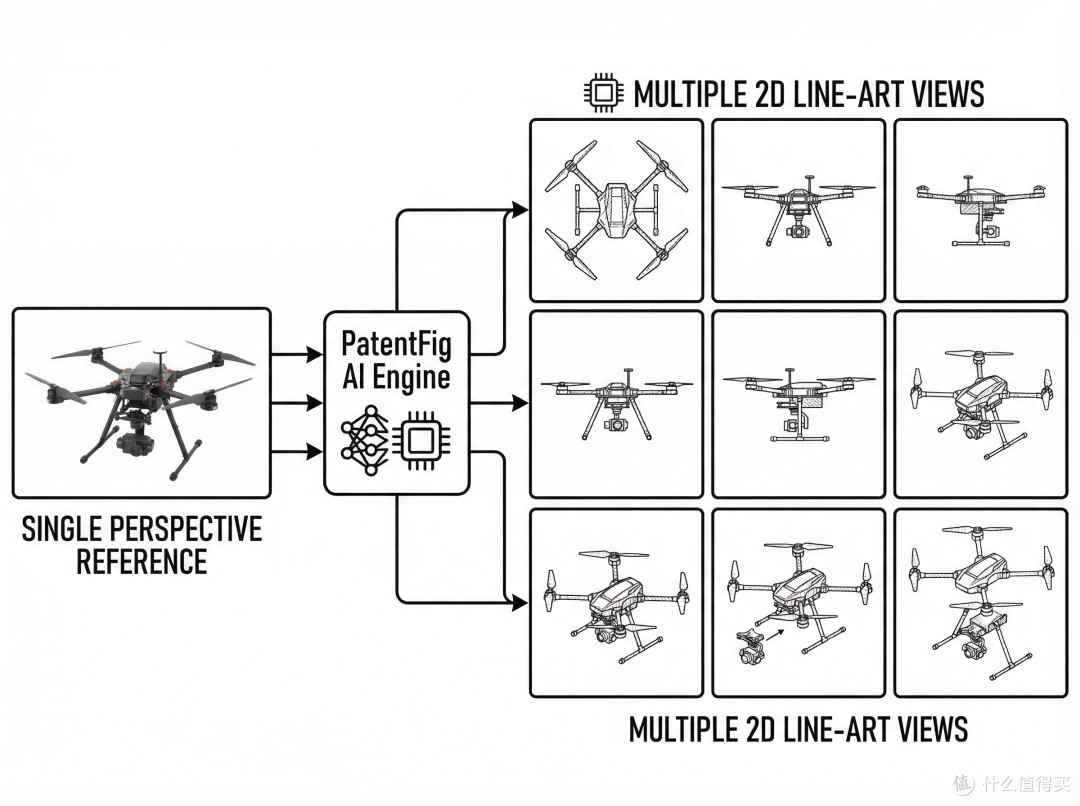

这类矛盾多数出自同一个源头：起稿素材只有一张 45 度产品照或渲染图。斜角图里每条边都带透视缩短，画正投影视图必须把缩短量估算还原；每张视图独立估一次，误差方向各不相同，视图之间自然对不上。

本文把从参考图生成多视图时最常见的五类一致性问题整理成一张表，逐类讲怎么发现、怎么修，并给出可直接粘贴到 PatentFig AI 的提示词示例。

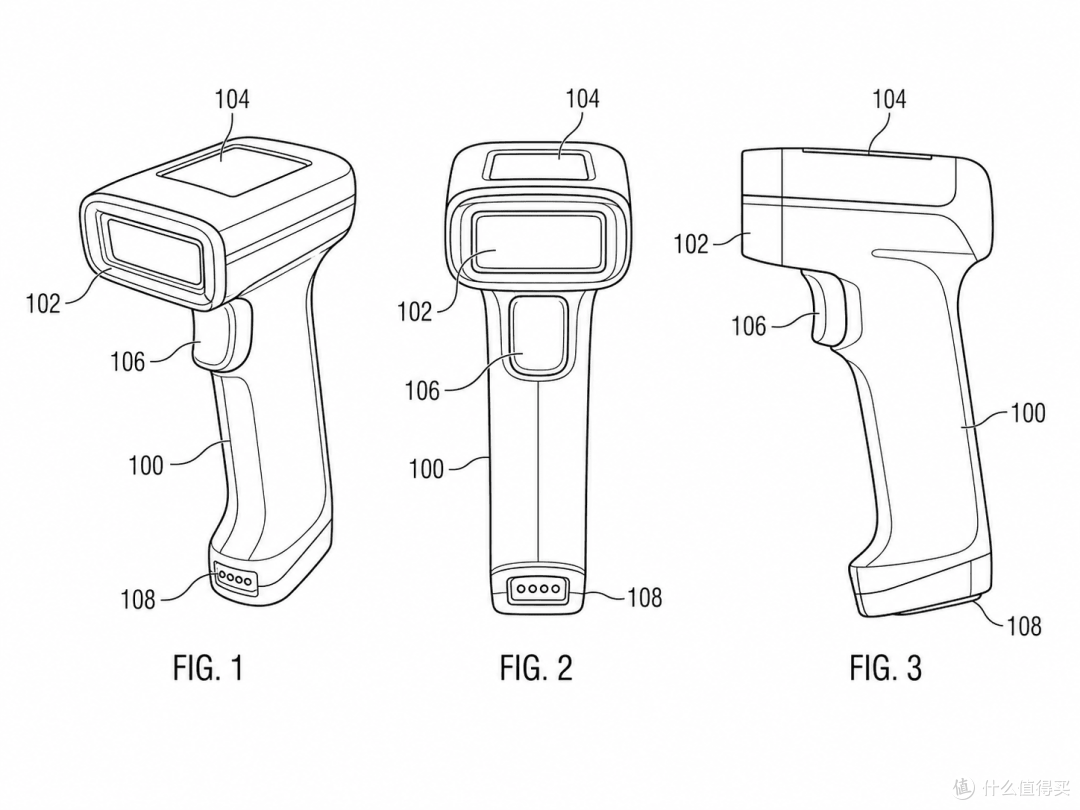

从参考图生成的外观设计多视图集

同一产品的多视图集：任意两张视图共享的尺寸必须完全一致，这是交图前的底线。

快速答案：五类一致性问题一览

问题 — 怎么发现 — 怎么修
比例漂移 — 全部视图缩放到同一比例并排，拉水平参考线 — 指定一张视图为尺寸基准，其余视图对齐后重出
特征错位 — 量按键、接口等特征到基准边的距离，跨视图比对 — 锁定特征位置，只重生成出错的那一张视图
被遮挡面臆测 — 拿实物或多角度照片对照背面、底面 — 补拍照片一起作为参考图；确实拿不到的面按规则省略视图
虚实线含义 — 逐条检查虚线是否承载"不要求保护"的含义 — 按 CNIPA 规则重画：实线表示要求保护的部分，虚线表示其余部分
阴影线差异 — 对照目标局的图面惯例检查表面阴影线 — 每个法域单独出一套线条策略，不做复制粘贴

下面逐类展开。

1. 比例漂移

正视图的机身宽必须等于俯视图的机身宽，正视图的高必须等于侧视图的高，这是正投影的定义。但从单张斜角图起稿时，每张视图都要独立"还原"一次透视，两次估算很难落在同一个值上。高度漂移肉眼能瞄出来，宽度必须靠量，最容易漏。

2. 特征错位

按键、接口、指示灯这类特征会出现在多张视图上，而每张视图都是对参考图独立"重新理解"一遍位置，理解四次就有四个版本：电源键在正视图和侧视图里距顶面的距离对不上，Type-C 口在底视图居中、正视图偏左。分模线最容易错——照片上接缝被光影弱化，画的人只能猜走向，猜出来的接缝在相邻视图的转角处接不上。

3. 被遮挡面臆测

一张照片最多拍到三个面，背面、底面全靠推断。实际产品背面的认证标志区、指示灯、脚垫在参考图上看不到，留白或编造都会造成图与实物不符，给无效宣告留口子。修法是补拍：围着实物或手板多拍几张，光线差也比凭空猜可靠，多张参考图能互相补信息。确实拿不到信息的面——比如产品还停在手板阶段——审查指南允许对使用时不容易看到或者看不到的面省略视图，但要在简要说明中写明理由，具体条件对照 CNIPA 官网的审查指南原文核对。

4. 虚实线含义（CNIPA）

局部外观设计写入专利法之后，虚线在国内外观图里有明确含义：实线表示要求保护的部分，虚线表示其余部分。机械制图里用虚线描内部轮廓、隐藏棱线的习惯搬进外观图，会被理解成"这部分不要求保护"，含义完全改变。2023 版审查指南对局部外观设计的视图要求有专门解读，动笔前建议通读 CNIPA 官方解读文章。

5. 阴影线差异

国内实践一贯要求图面干净，除必要线条外不加东西；给美国交图时常用的表面阴影线，直接搬进国内提交版就是多余线条，反过来也一样。同一个产品出海，中国一套图、美国一套图，线条策略分开做。走 PCT 的，图面基础要求另见 WIPO 的 PCT 细则 11。

外观设计图中的虚线与阴影处理

虚线和阴影线都承载法律含义，跨法域复用前必须逐条检查。

交图前核对：同高并排加三条水平参考线

把所有视图缩放到同一比例；
按同一基准线横向并排摆开；
拉三条水平参考线：一条过顶面，一条过底面，一条过最显眼的特征（充电宝就是电源键中心）；
逐张扫过：参考线在某张视图穿过特征、在隔壁视图擦肩而过的位置，就是要修的位置；
再成对量宽度：正视图对俯视图、侧视图对仰视图，这两对按定义共享尺寸，实践中最常对不上。

手工做一次约十分钟。交前再用 PatentFig 的 Figure Checker 跑一遍视图一致性和线条检查，人只盯它标出的可疑位置。

提示词示例

生成六面图时，把一致性要求直接写进提示词：

根据上传的充电宝产品照片，生成外观设计专利用六面正投影视图（正视图、后视图、左视图、右视图、俯视图、仰视图）加一张立体图。要求：1）所有视图使用同一比例，机身高度、宽度、厚度在各视图之间严格一致；2）电源键、Type-C 接口、电量指示灯在各视图中距基准边的位置完全对齐；3）分模线在相邻视图的转角处连续；4）本设计要求保护完整产品外观：全部轮廓用实线，不使用虚线；5）图面保持干净，不加表面阴影线。

某一张视图错位时，不必整套推倒，用聊天指令只改那一张：

只修改左视图：把电源键中心下移，使其距顶面的距离与正视图一致；分模线在与正视图相接的转角处对齐。其他视图保持不变。
