12600K/ TUF B660M / RTX3070 GOC,分形工艺 Pop Mini AIR MATX 机箱装机秀

废话前言：

这次给大家分享一款新品，来自于 Fractal Design 分形工艺 Pop Mini AIR RGB MATX 机箱的装机展示，机箱外观不同于之前 Torrent 系列的个性与张扬，新出的这个 Pop 系列回归到了分形工艺比较喜闻乐见的简约风格设计，方方正正的外观造型，AIR 前脸延续了自家机箱的特点，有着不一样的视觉效果，采用独特的立面六边形网眼结构设计，其它相对就比较同质化了，但不可否认这样的颜值外观，还是蛮吃香的。

另值得一提的就是前置带有小抽屉设计，零售机箱里头还是第一次看到（这样的附件，光驱转抽屉，很早就有了），Emmm.... 有一说一，想法还是不错的，但不见得符合大部分人的使用习惯，用来藏东西倒还可以，本身容量就不大。

具体配置：

CPU：英特尔 I5 12600K
主板：华硕 TUF GAMING B660M-PLUS D4 重炮手
内存：宇瞻 NOX 暗黑女神 16G ×2 3600MHZ
存储：西数 SN850 500GB
显卡：索泰 RTX 3070-8GD6 天启 GOC
散热：追风者 T30 240 一体式水冷
电源：安钛克 NE850W 白色金牌 35 周年纪念版
机箱：Fractal Design 分形工艺 Pop Mini AIR RGB

配置方面还算比较的务实，也没有对应选择白色配件，外白里黑熊猫配色，实际效果也还行，主板选用的华硕 TUF GAMING B660M-PLUS D4 重炮手，外观用料什么的都还蛮可以的，搭配 I5 12600K ，性能管够即可，不超频。

华硕（ASUS）TUFGAMINGB660M-PLUSWIFID4重炮手主板支持CPU12700/12400F（IntelB660/LGA1700）1199元京东去购买

搭配 CPU 散热器，选用的是追风者 T30 240一体式水冷，非一般的 240 水冷，采用非标准加厚冷排及风扇，内置 Asetek 第七代水泵，散热效能媲美 360 一体水，后续升级平台管够用。

追风者(PHANTEKS)240T30一体式240水冷CPU散热器(支持12代CPU/ARGB/多模式可调3000转/媲美360水冷性能)1099元京东去购买

搭配内存选用的是宇瞻 NOX 暗黑女神黑色款 RGB 灯条，规格容量频率什么的，够用即可，发光效果也还不错，范围、亮度、均匀度也都是 OK 的。

宇瞻（Apacer）暗黑女神DDR43200360016G台式机电脑内存RGB白色灯条8G3600RGB黑色灯条8Gx2套装569元京东去购买

搭配选用的是索泰 RTX 3070-8GD6 天启 GOC，定位于中高端级别的非公显卡，三风扇搭五热管的散热规模，性能基本可以满足到 2K 分辨率下，绝大部分游戏的使用需求，用料规格也还可以，外观那就仁者见仁智者见智了，个人觉得还可以，且还带有可观 RGB 灯光性能。

索泰（ZOTAC）RTX3060Ti天启3070电竞游戏电脑独立显卡RTX3060Ti8GD6天启GOC-X3599元京东去购买

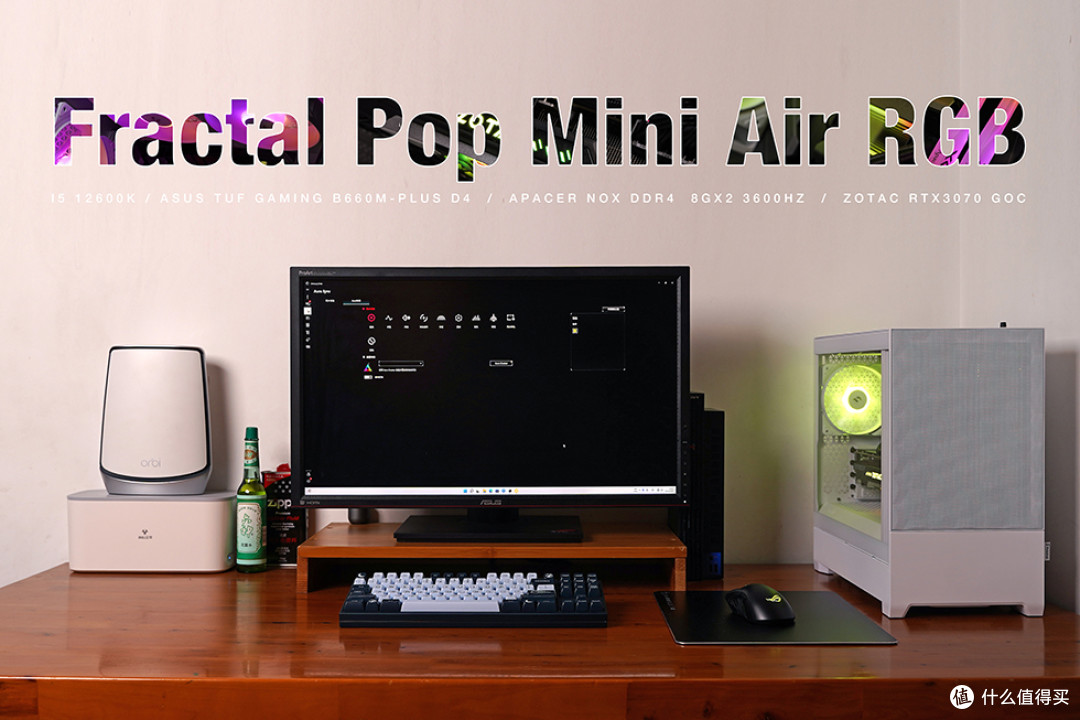

整体装机效果展示：

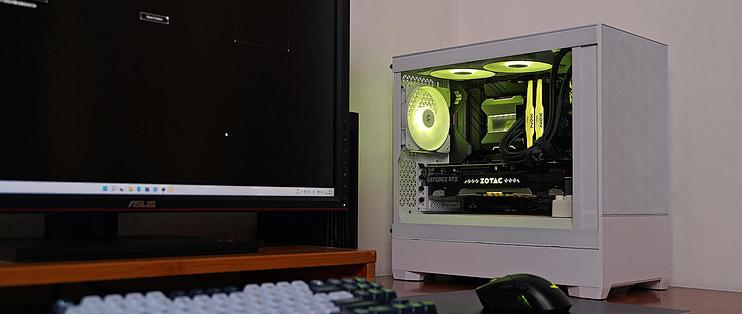

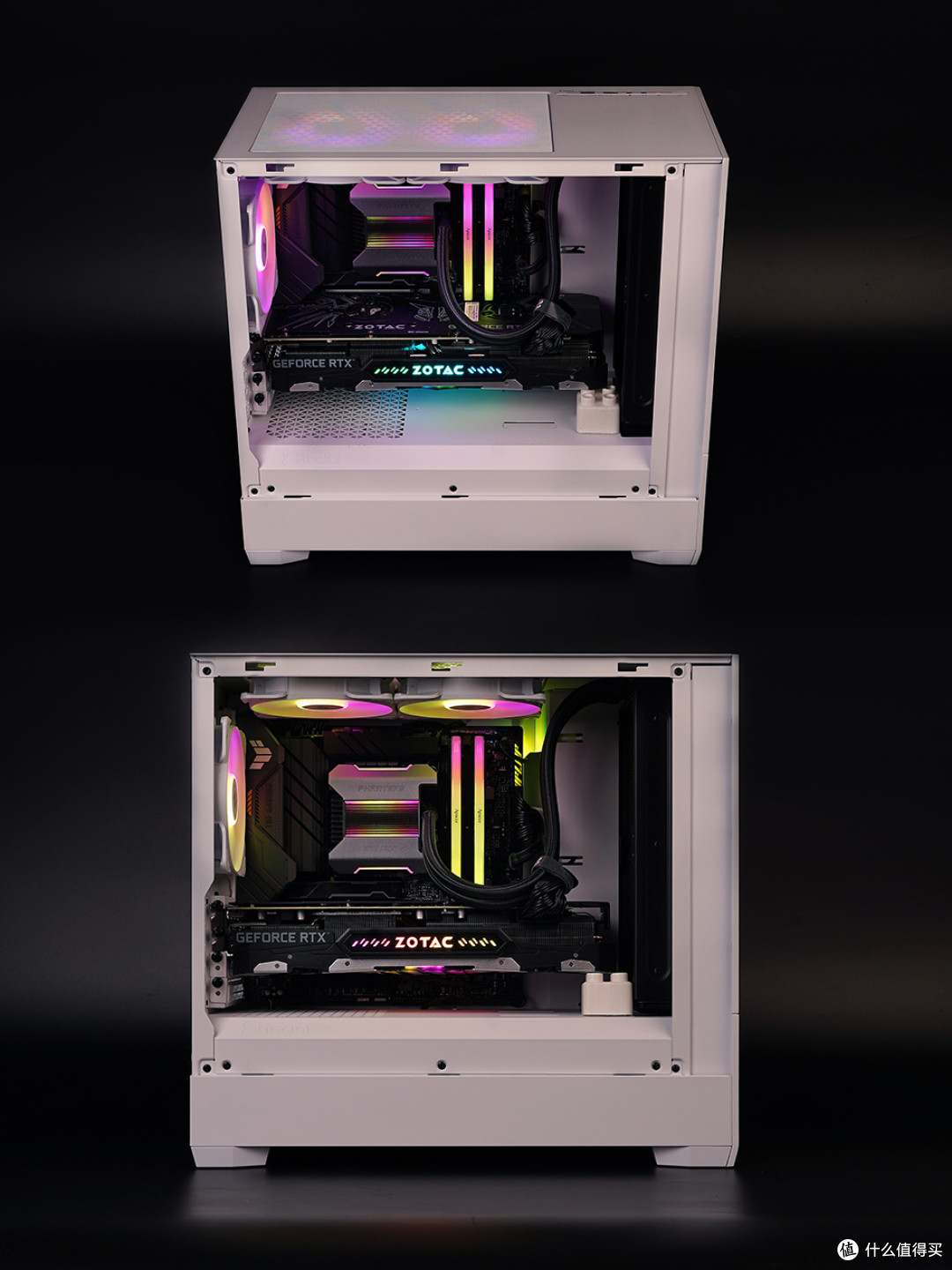

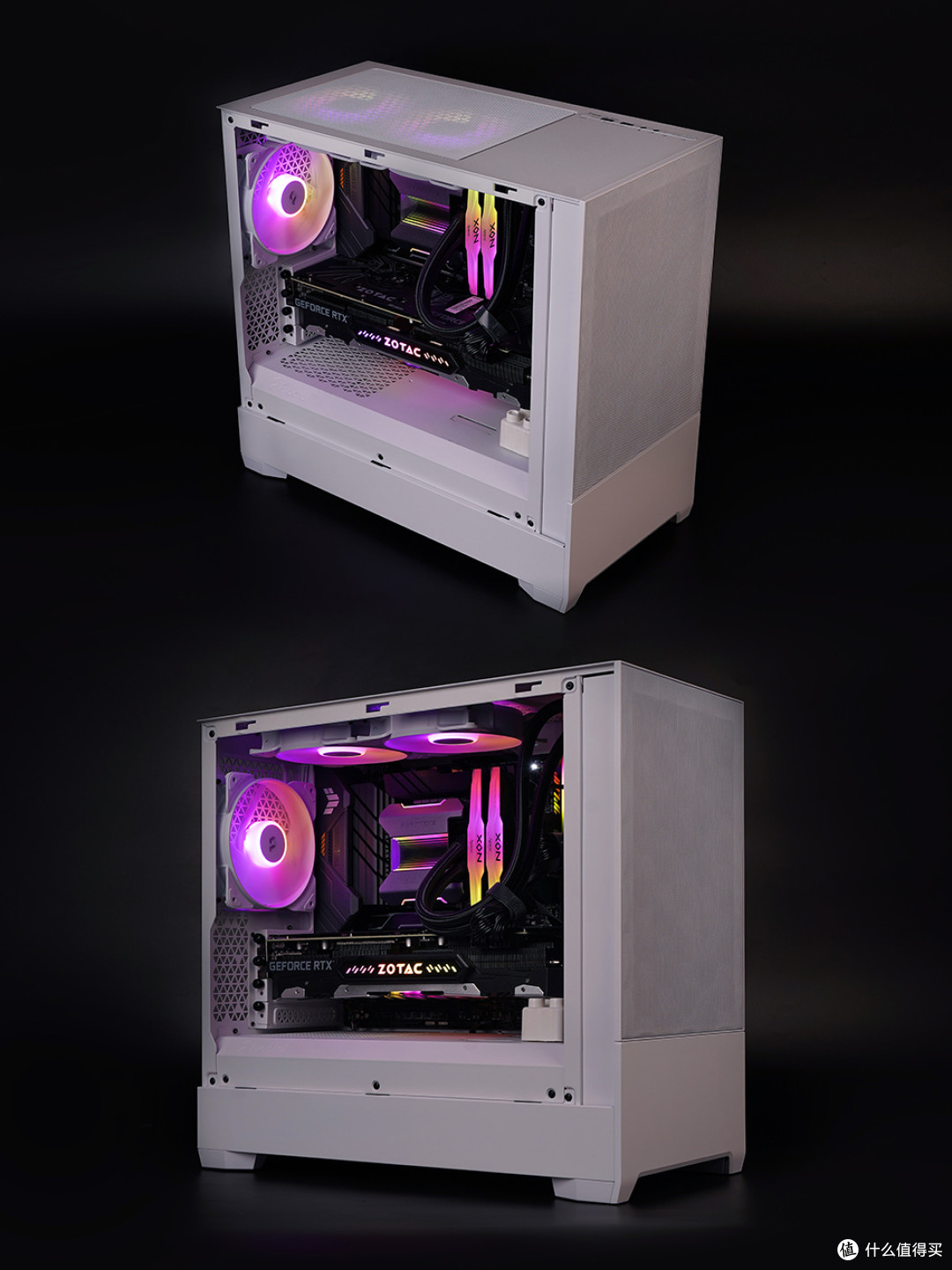

点亮！主机不同角度的外观展示。

关机无灯！主机不同角度的外观展示。

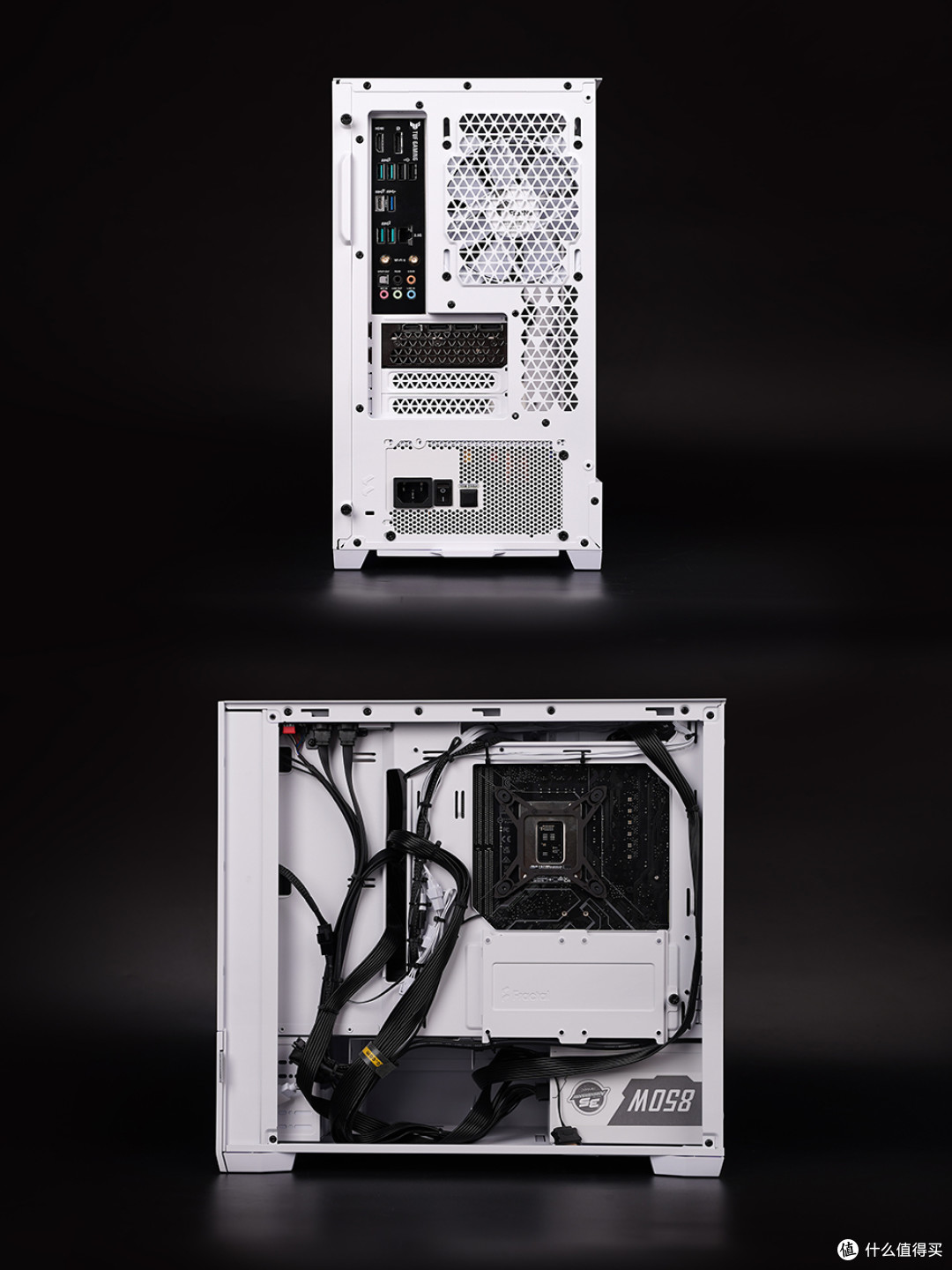

菊花及背线效果，直接上安钛克 NE850W 的原装模组线，扁平样式，易于打理，只是原线预留长度会比较的足，正面不会有什么影响，背面就只能凑合，实际效果也不会太难看，不影响侧板盖上即可。

装机配件介绍：

接着看看平台，选用的是 B660 芯片组搭配 I5 12600K ，主板华硕 TUF GAMING B660M-PLUS D4 重炮手，定位于中端入门级玩家 ，朴实无华的包装，实在实在的配料，不铺张不浪费。

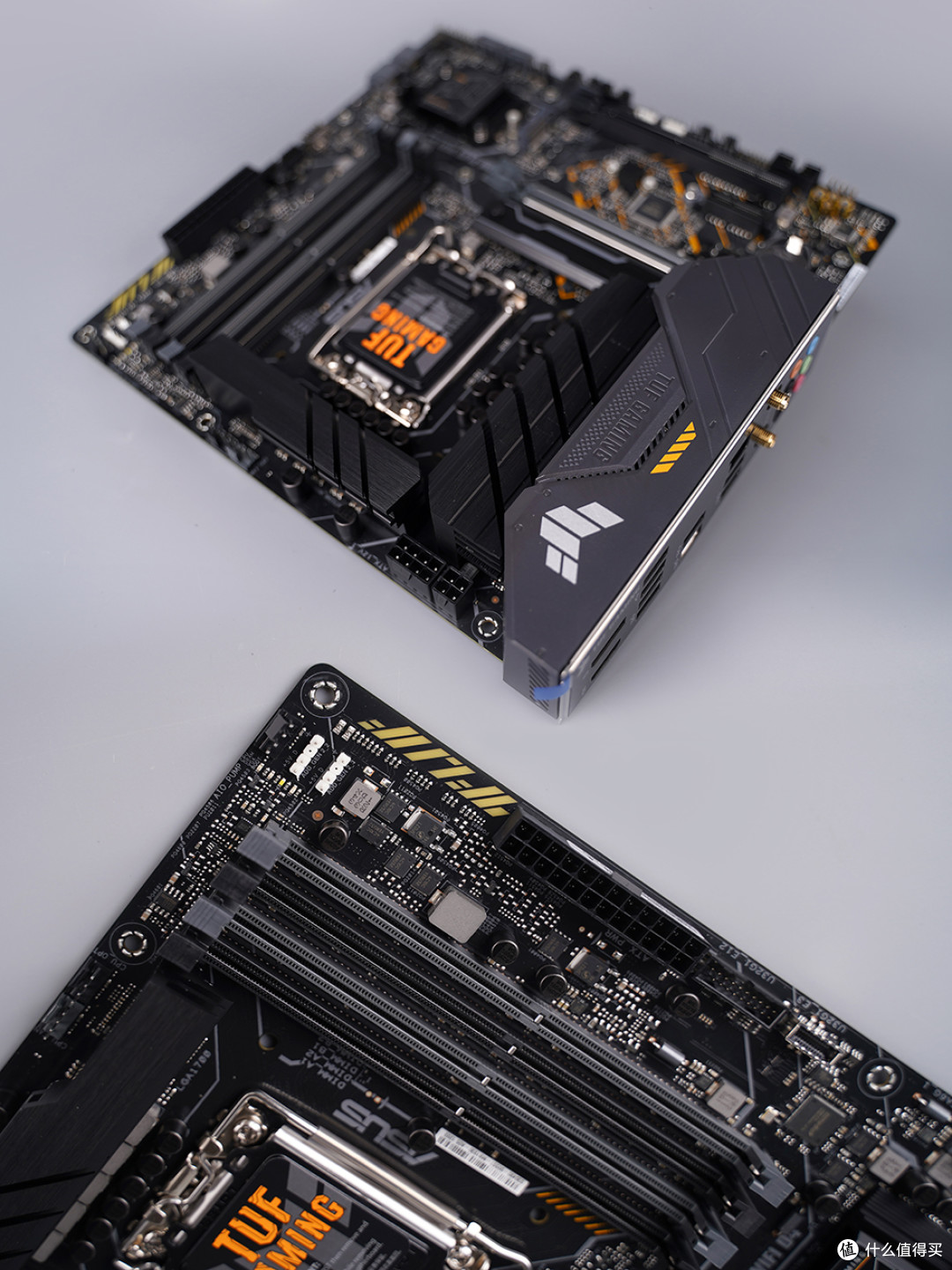

接着看看主板本体，外观延续这个系列军事风格设计，整体黑灰配色，局部橙色点缀，I/O 马甲造型呼应主题，供电部分采用的是 10+1 Dr.MOS 整合型高效解决方案，DIGI+VRM 数字供电控制，配备硕大的金属模块给供电 MOS 散热。

对应 CPU 供电接口为 8+4（ 正常单插 8PIN 就很够用了) ，上沿三个 4PIN PWM 接口（ CPU CPU OPT AIO PUMP) ，两 RGB 接口（ 5V 及 12V ），一旁 TUF RGB 标识灯带，采用更为实在 DDR4 内存支持，支持单条 32GB，最大可以支持到 128G 的容量及 5333MHZ OC 频率。

USB 3.2 GEN1 Type-A 及 Type-C 5GB 连接机箱 I/O 接口。

四组 SATA 6GB 接口，下沿两组竖插，右下沿两组横插。

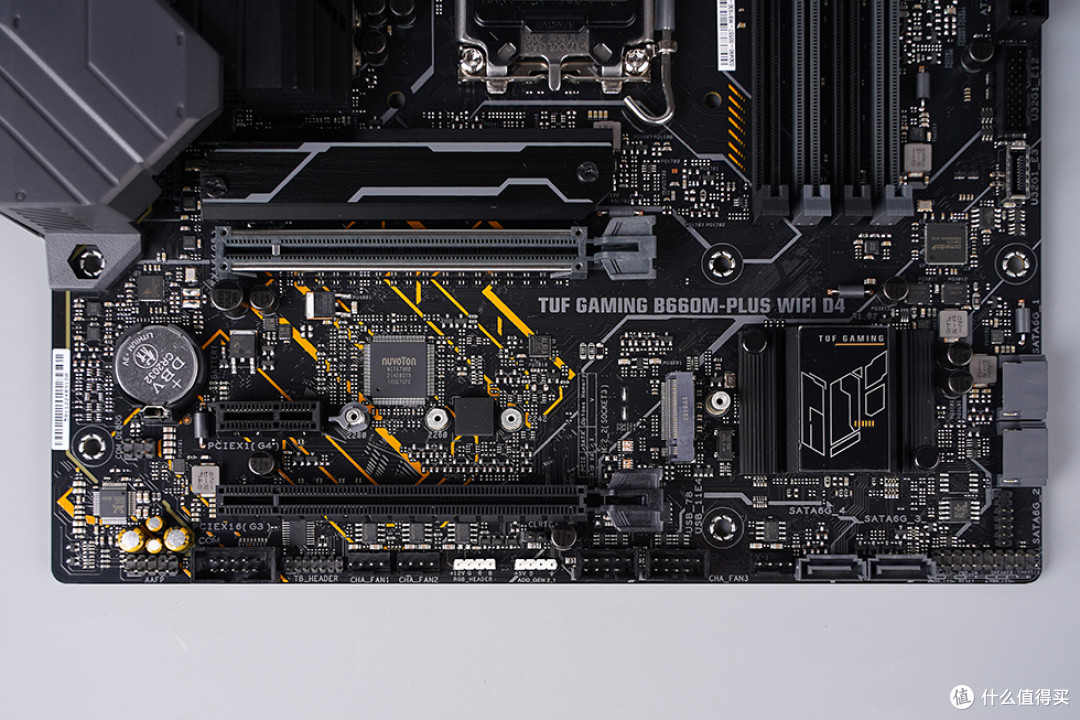

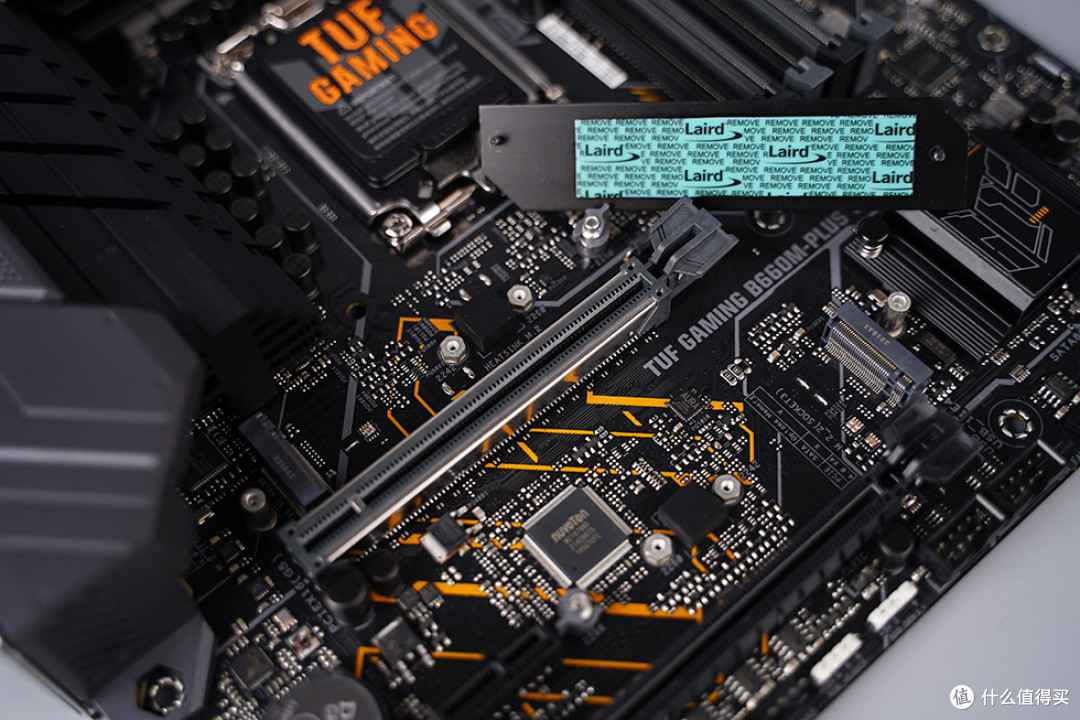

主板下沿的拓展接口该有都有，HD 音频接口、COM 模块接口，Thunderbolt 接口、三个 4PIN 风扇接口、12V + 5V ARGB 接口、两个 USB 2.0 接口等，PCIe 扩展方面，两条 ×16 卡槽，中间一条 ×4 卡槽 ，带金属加固为直连 CPU 的 PCIe 4.0 ×16，其余则为芯片组提供 PCIe 3.0 ×4。

两个 PCIe 4.0 ×4 M.2 NVMe 接口，2280 规格尺寸支持，靠近一条 PCIe 卡槽为直连 CPU ，覆盖有散热马甲，下面那个则芯片组给到，向下支持 SATA 模式。

I/O 马甲一体式设计，接口有 HDMI 和 DP 视频输出接口、两个 USB 2.0 接口、四个蓝绿色 USB 3.2 GEN2 Type-A 10GB 接口、蓝色 USB 3.2 GEN1 接口、USB 3.2 GEN2×2 Type-C 20GB 接口、2.5G LAN 接口、Wi-Fi 6 网络蓝牙天线接口、音频接口支持光纤输出。

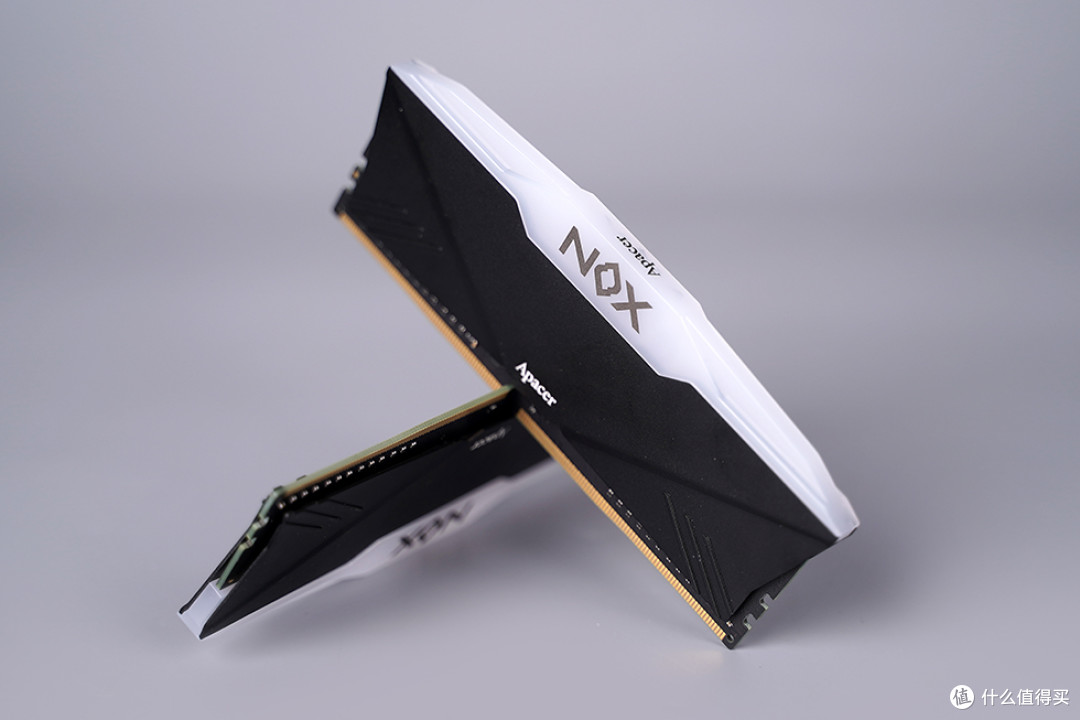

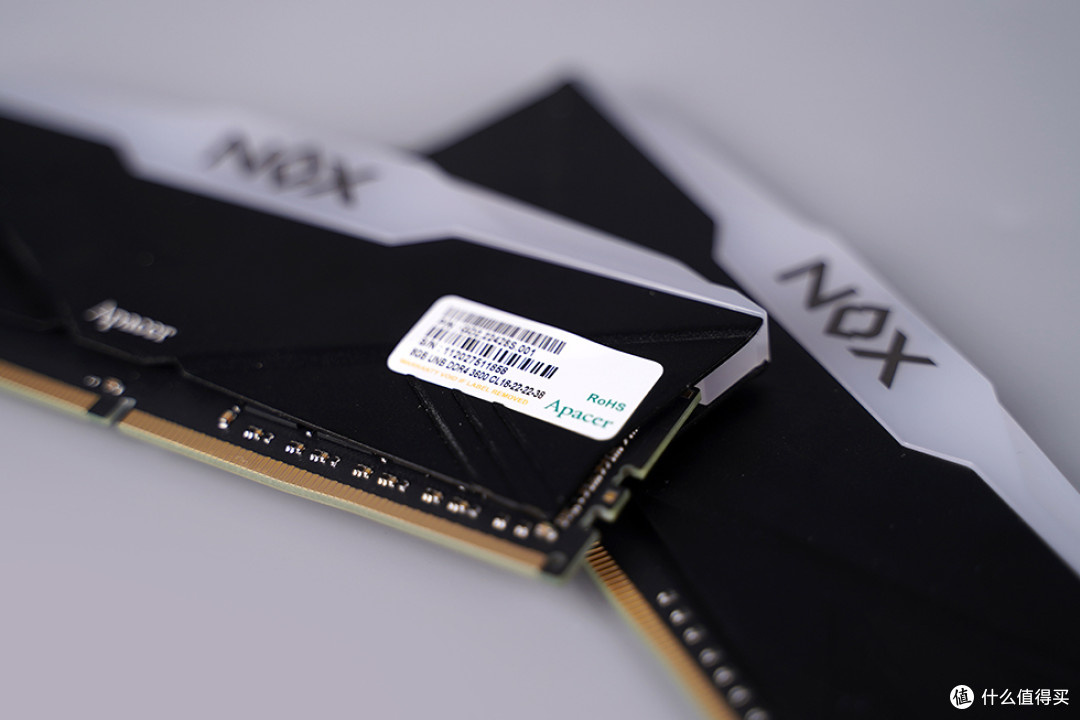

内存用的是宇瞻的暗黑女神 RGB 灯条。

外观采用的是百搭的黑白配色，造型方面也还不错，灯带有点圆弧的形状设计，侧面带有 NOX 的文字标志，顶部则是 Apacer 宇瞻的文字 LOGO 。

8GB ×2 ，默认 XMP 频率为 3600HZ ，对应时序为 C18-22-22-38 ，电压 1.35V ，臭打游戏管够用。

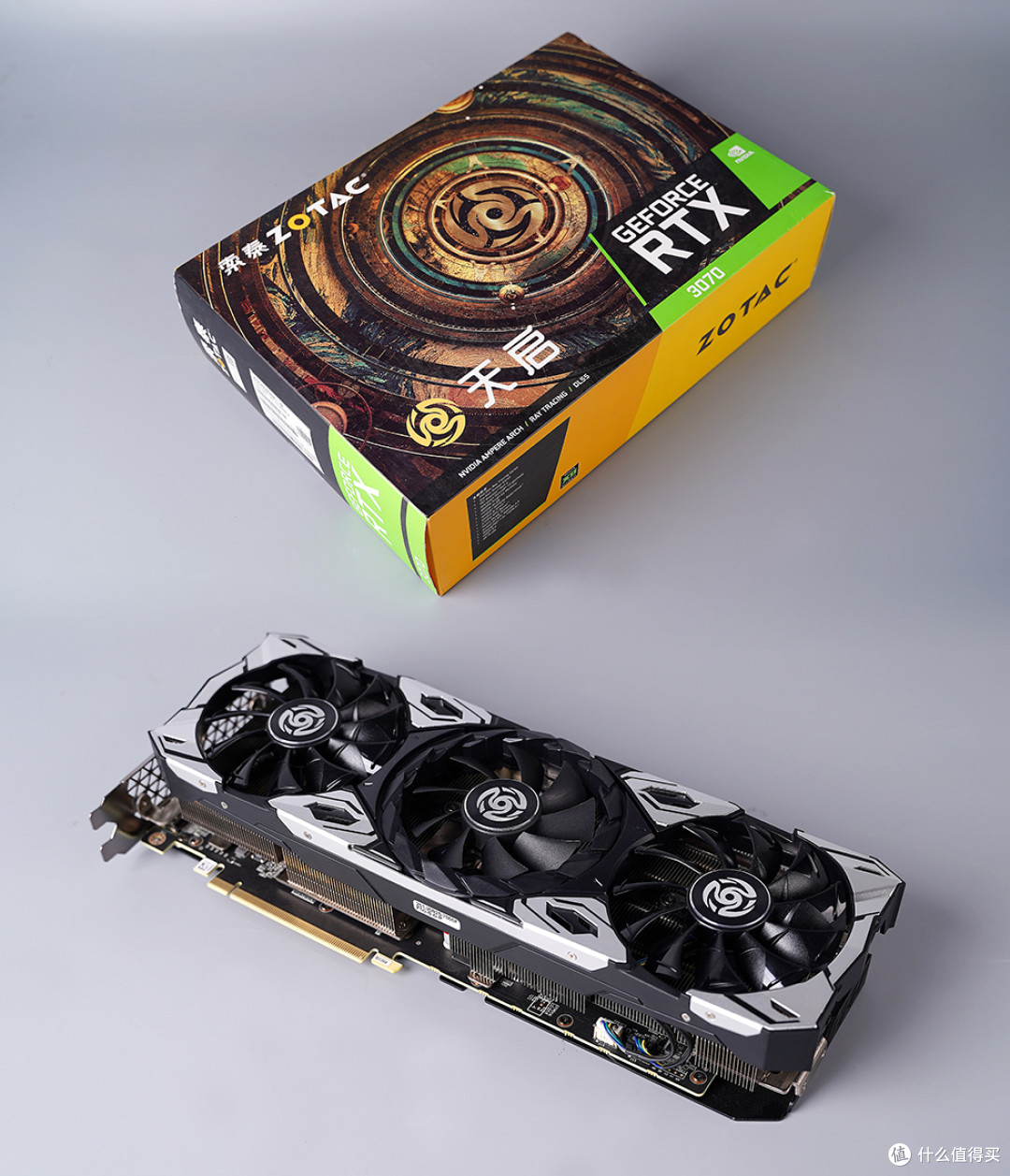

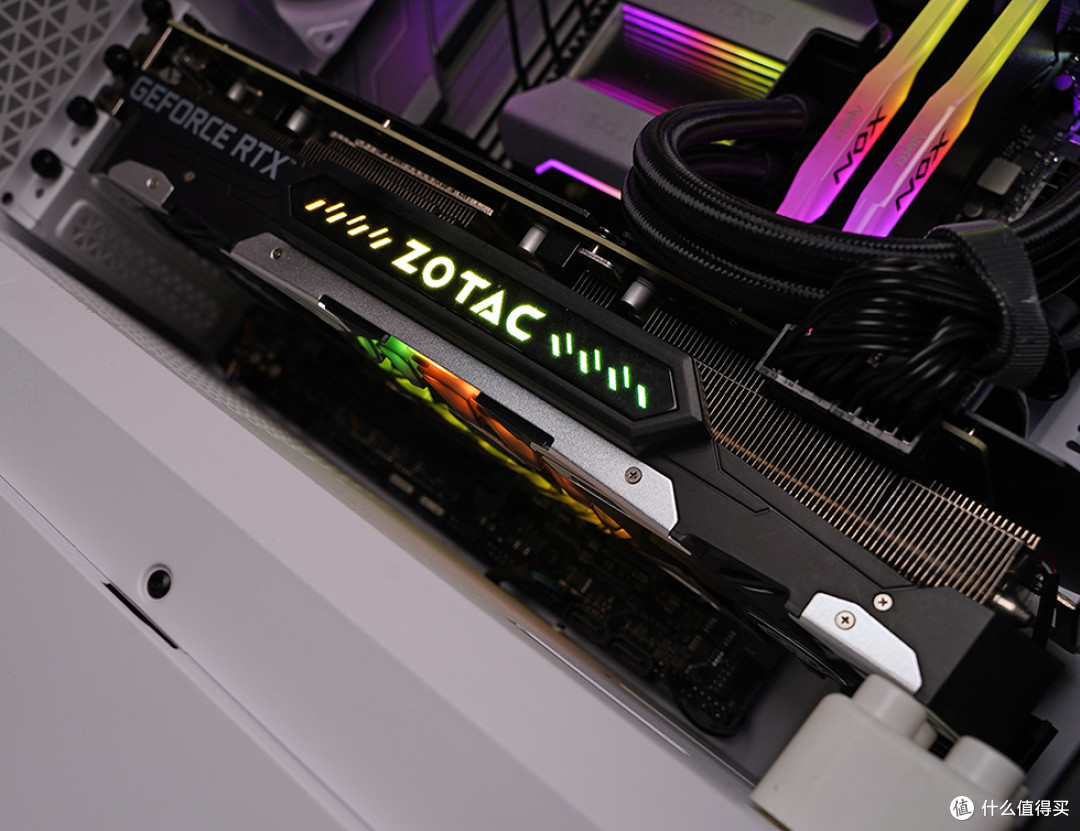

接着看看索泰的这张 RTX 3070 天启，官标尺寸 315 x 122 x 66mm，采用了三风扇的散热规模设计，黑银的配色方案，银色部分为金属材质，添增产品的质感。

整体造型看着非常的凌厉张扬，蛮符合天启的型号命名，另外中间风扇还搭配了一道 ARGB 的光环修饰点缀，显卡侧面，居中位置的 ZOTAC LOGO 同样也给到了 ARGB 的灯光点缀，左侧 NV 强制的 GEFORCE RTX 英文标注。

外露的散热鳍片，看着非常的工整，供电用的是 8+8PIN 的设计。

呼应整体的外观设计，显卡金属背板上带有图腾修饰，一对翅膀搭配一个头，还可以直接扣上附带的风扇，为显卡核心及供电提供额外的散热。

搭配有五根热管，鳍片与热管均做了镀镍处理，搭配官宣的冰镜导热模组，具备了更高导热效率，厚度约占 2.5 个 PCI 卡槽，标配双 PCI 挡板设计，表面做了镀镍处理，另外带有大面积的几何开孔，用于增强进出风，对应给到的接口，给到 3 个 DP 1.4 接口及 1 个 HDMI 2.1 接口。

散热器选用的是追风者 T30 240 一体式水冷，黑色系包装风格，正面搭配产品渲染图示意修饰，标准 Asetek 代工生产等信息，里头附件，扣具支持 AMD4 及 INTEL 平台（ 支持 1700 平台），另附带有灯光及风扇连接线、散热硅脂、理线管夹等。

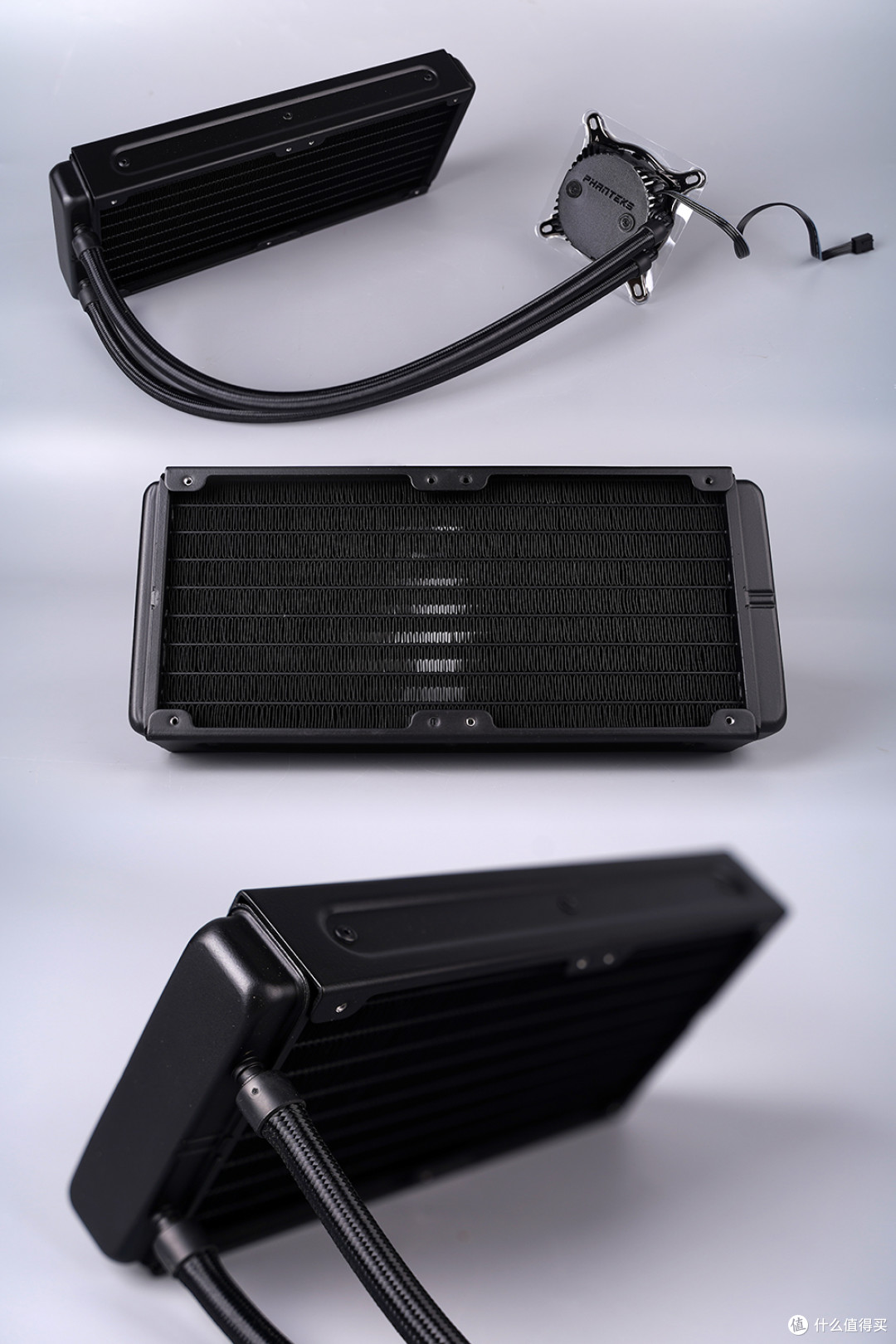

散热本体，通体黑色外观，相比常规 240 一体式水冷产品，采用非标准 38mm 厚型冷排，水排交换体积不比传统 360 水冷小多少，可以媲美到 360 水冷性能。

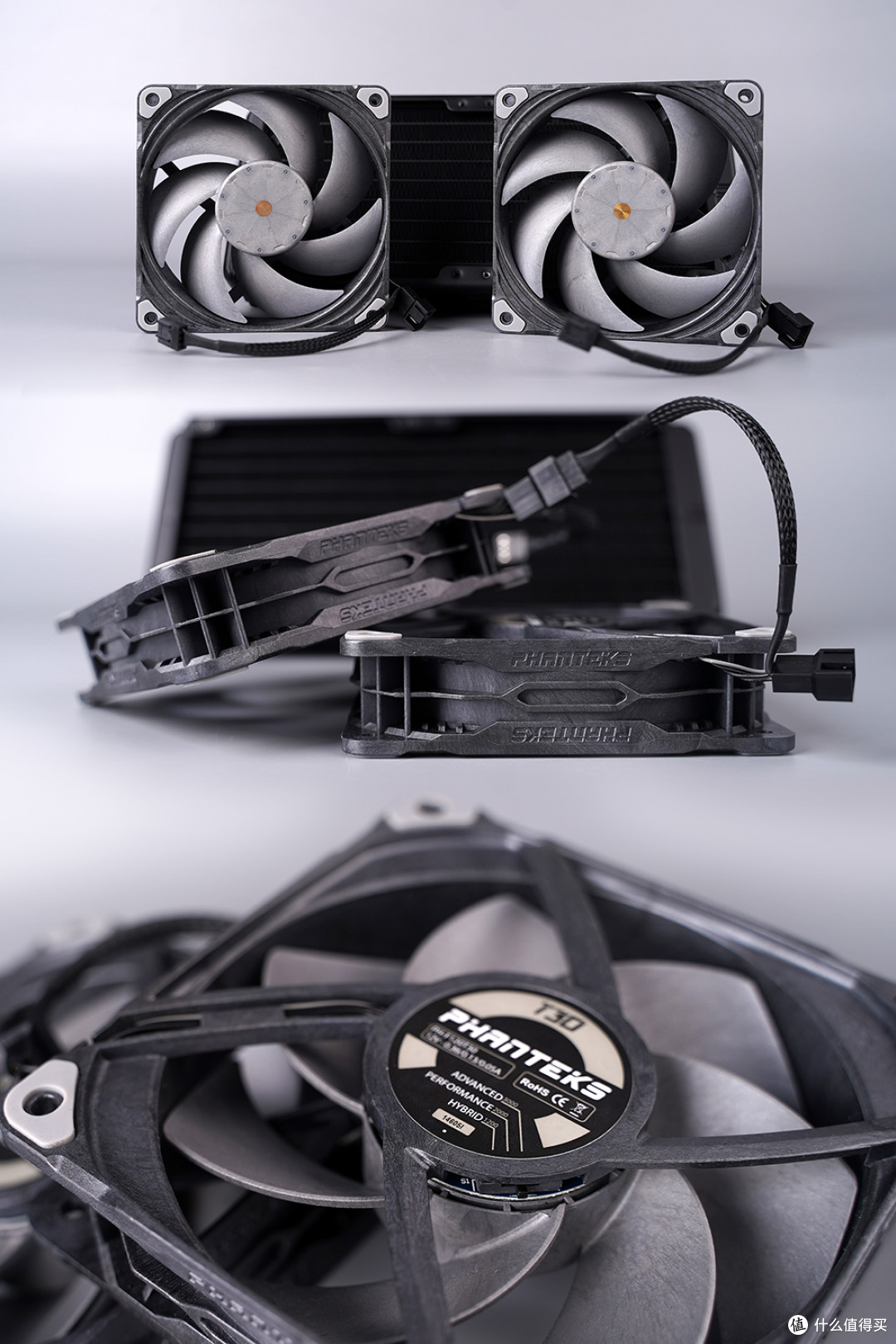

驾驭这厚度的冷排，搭配风扇自然也就是自家的 T30-120，采用了非标准 30mm 厚度，搭配 DUAL VAPO 气化轴承，有着更好的风量及风压表现，且具备三挡模式开关，可实现 0~3000RPM 切换，对应不同使用场景下性能及静音的使用需求，通体 LCP 材料也使得这款风扇外观质感满满和与众不同吧。

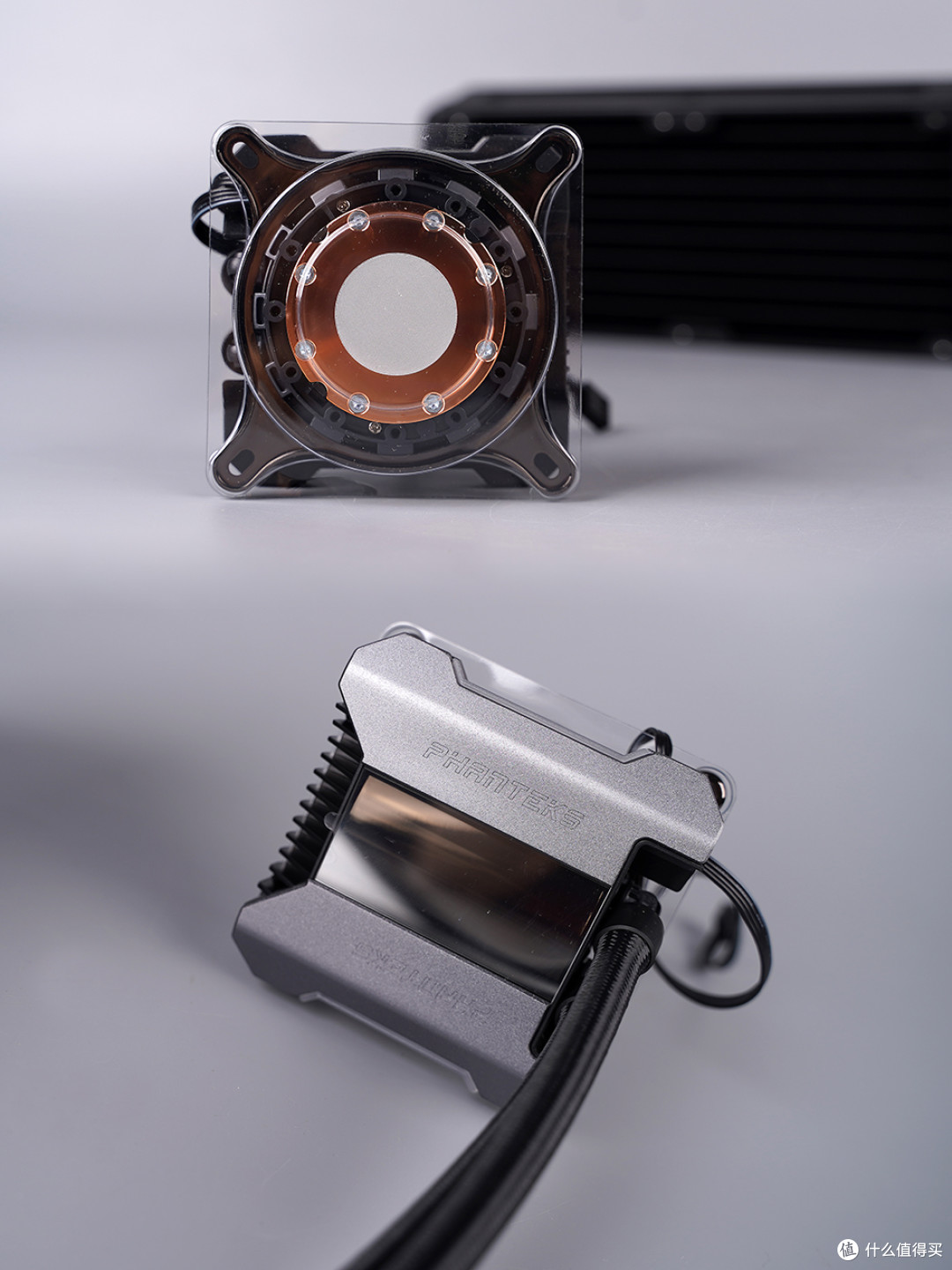

冷头采用套壳式设计，磁吸式固定，外观颇有未来感，中间区域为镜面材质的 ARGB 灯带，上下带有 PHANTEKS 的正反文字标识修饰，不同的方向安装都不会产生违和感， Asetek 代工生产，纯铜材质的圆形接触面，表面预涂了散热硅脂，内采用第七代水泵方案，当下主流旗舰水冷方案。

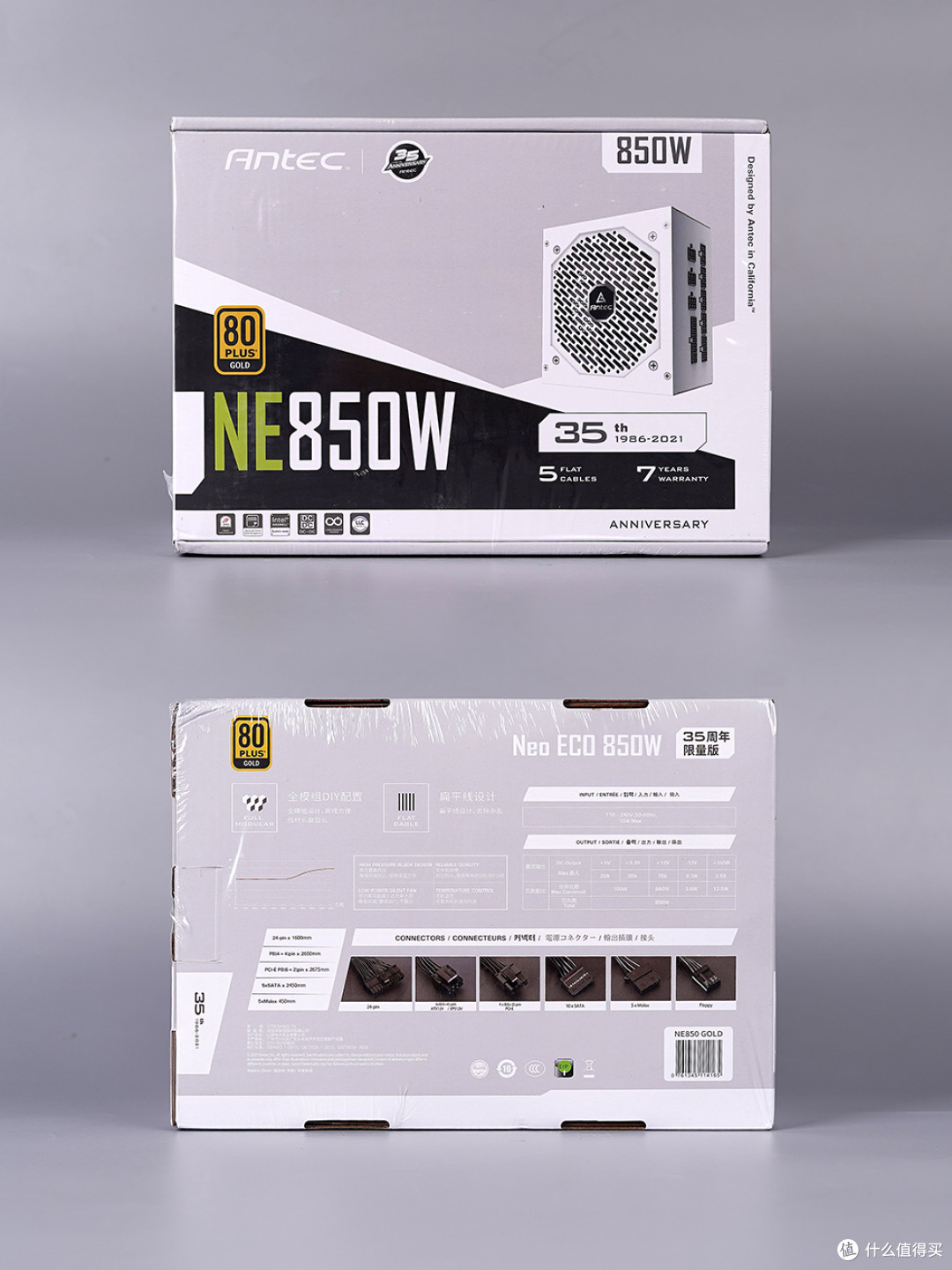

电源选用的是安钛克 NE850W 白色金牌 35 周年纪念版，对应银白色的包装，正面印刷有本体展示，对应的型号及各种规格信息等，背面图文表格曲线示意电源规格参数等信息。

里头电源另带有塑封包裹，模组线黑色无纺布包裹、走线扎带、电饭锅连接线以及说明书和产品宣传卡片，搭配模组线，采用的是全黑全扁平化设计，线材柔软度还不错，可以方便线材的收纳和整理，实际的走线视觉效果同样也还可以。

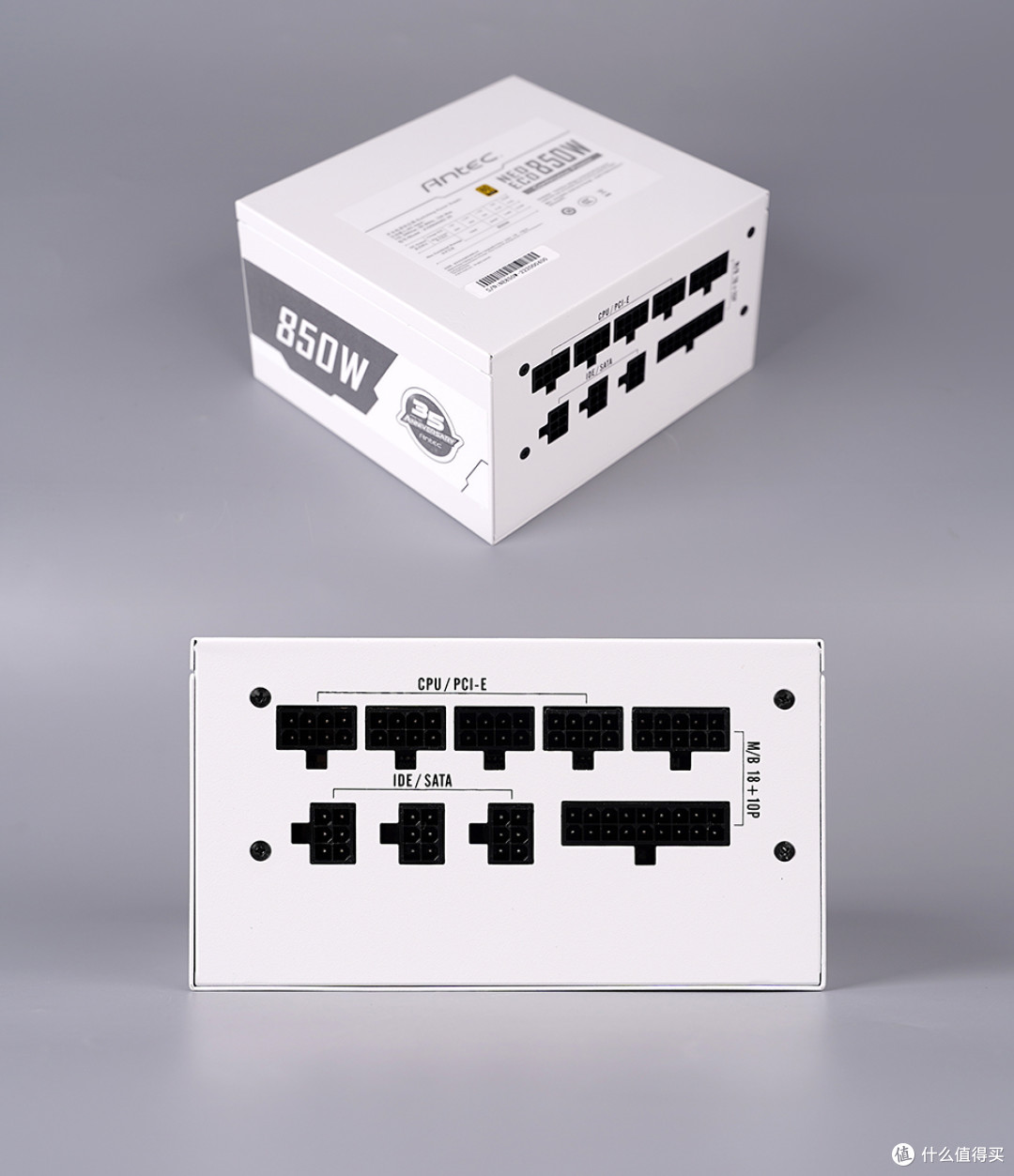

本体通体白色，模组接口部分黑色，14CM 短机身尺寸，（ 长 140mm × 宽 150mm × 高 86mm )，小巧的机身更易于兼容到机箱的安装，也易于线材的拔拆。

内置 135mm 尺寸风扇，采用 FDB 动压轴承，最大转速 1800RPM，支持风扇启停技术， 对应电源尾部 HYBRID MODE 按钮切换 ，规格用料方面，采用主动 PFC 设计，LLC+DC-DC 方案，全日系 105°C 电容， 通过 80PLUS 金牌认证，提供七年换新质保。

两侧贴标，标注瓦数与安钛克三十五周年图标示意装饰，顶部给个贴标，标注 100V~240V 宽幅电压，单路 +12V 输出。 +12V 提供 70A 电流，可输出 840W 电能，+3.3V 和 +5V 输出 20A 的电流，合计输出 100W 等信息。

最后就是机箱，Fractal Design 分形工艺 Pop Mini AIR RGB，采用 MATX 尺寸设计，具体三围 432×215×393mm（长宽高），体积约为 36L，简约风格设计，方方正正的外观造型，AIR 前脸延续了自家机箱的特点，有着不一样的视觉效果，采用独特的立面六边形网眼结构设计，对应尾部标配 12cm 排风扇，MATX 标准 4×PCI 挡板，下置电源安装结构。

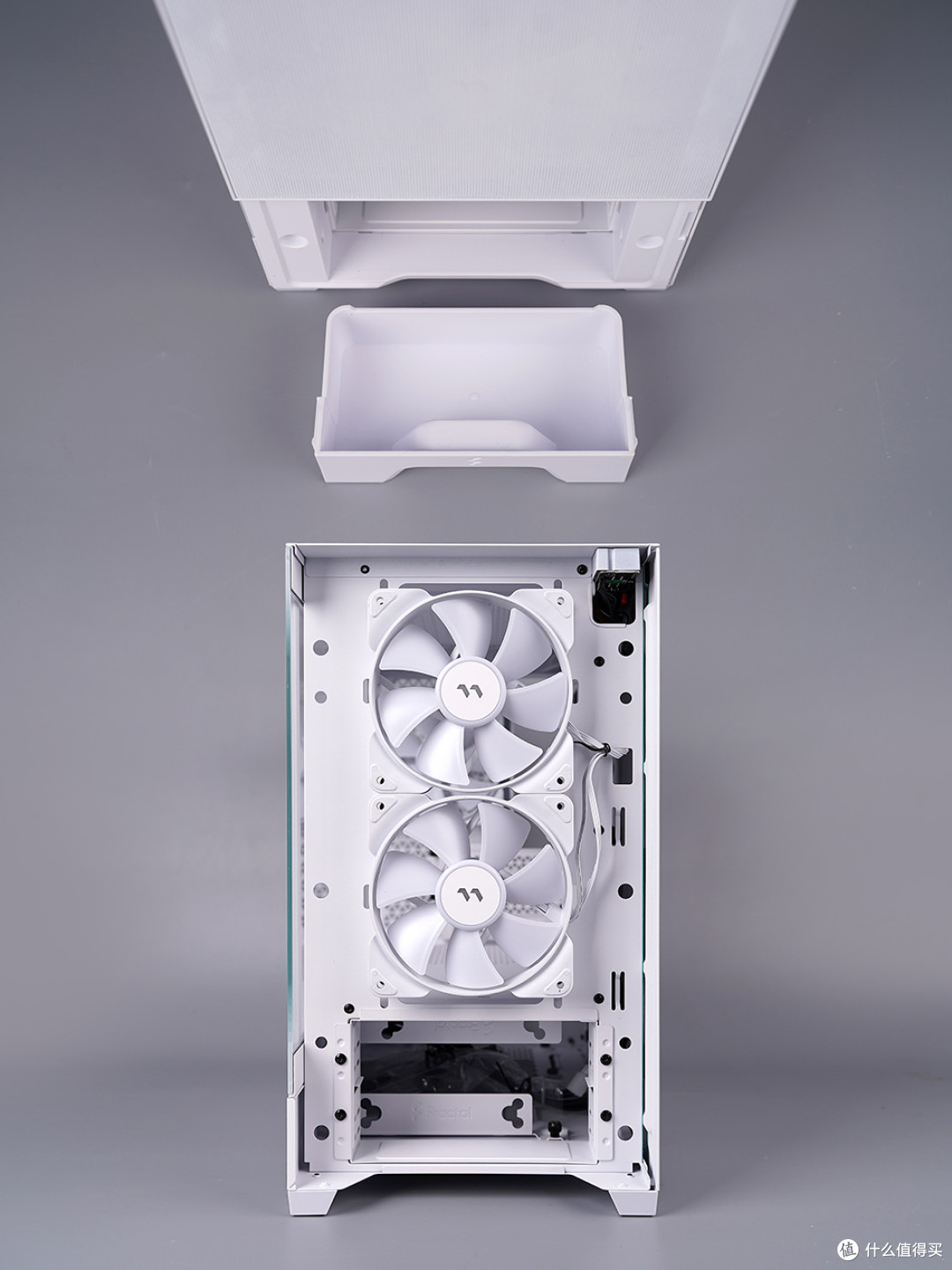

前置下沿磁吸式面板，带有一个抽屉盒设计，Emmm.... 有一说一，想法还是不错的，但不见得符合大部分人的使用习惯，用来藏东西倒还可以，整个前置支持拆卸，卡扣固定，内出厂带有两颗 12cm ARGB 风扇，位置支持安装 240 冷排。

机箱顶部，覆盖磁吸式风尘网，位置支持安装 12cm ×2 风扇或 240 冷排。

前置右侧 I/O 接口，包含电源开关、重启按键、音频输出输入、两个 USB 3.0、Type-C。

左侧高透钢化玻璃，采用上下金属边框防爆设计，设计有卡扣，抽拉安装，尾部手拧螺丝锁定，内置标准 MATX 主板支持，其它硬件安装基本都可以满足，显卡最长支持 365mm，塔式风冷最高 150mm，电源最大长度 150mm。

右侧常规金属侧板，内背部走线空间官标 19mm，给到有扎带挂钩设计，另附带有两魔术贴，主板区域镂空，下沿 SSD 托架，电源仓 HDD 托架，可安装 2 个 HDD 硬盘和 6 个 SSD 硬盘（ 或者 1 个 HDD 硬盘和 5 个 SSD 硬盘，且支持光驱安装 ）。

最后机箱底部，电源位置带有抽拉式防尘网。

相关的测试：

最后测试部分，室内空调温度 27 度，机箱侧板封闭状态（前置两风扇进风，顶部两风扇排风、尾部单风扇排风）， 平台 CPU GPU 默认，内存 XMP 至 3600HZ，WIN 11 的系统，测试的结果仅供大家参考。

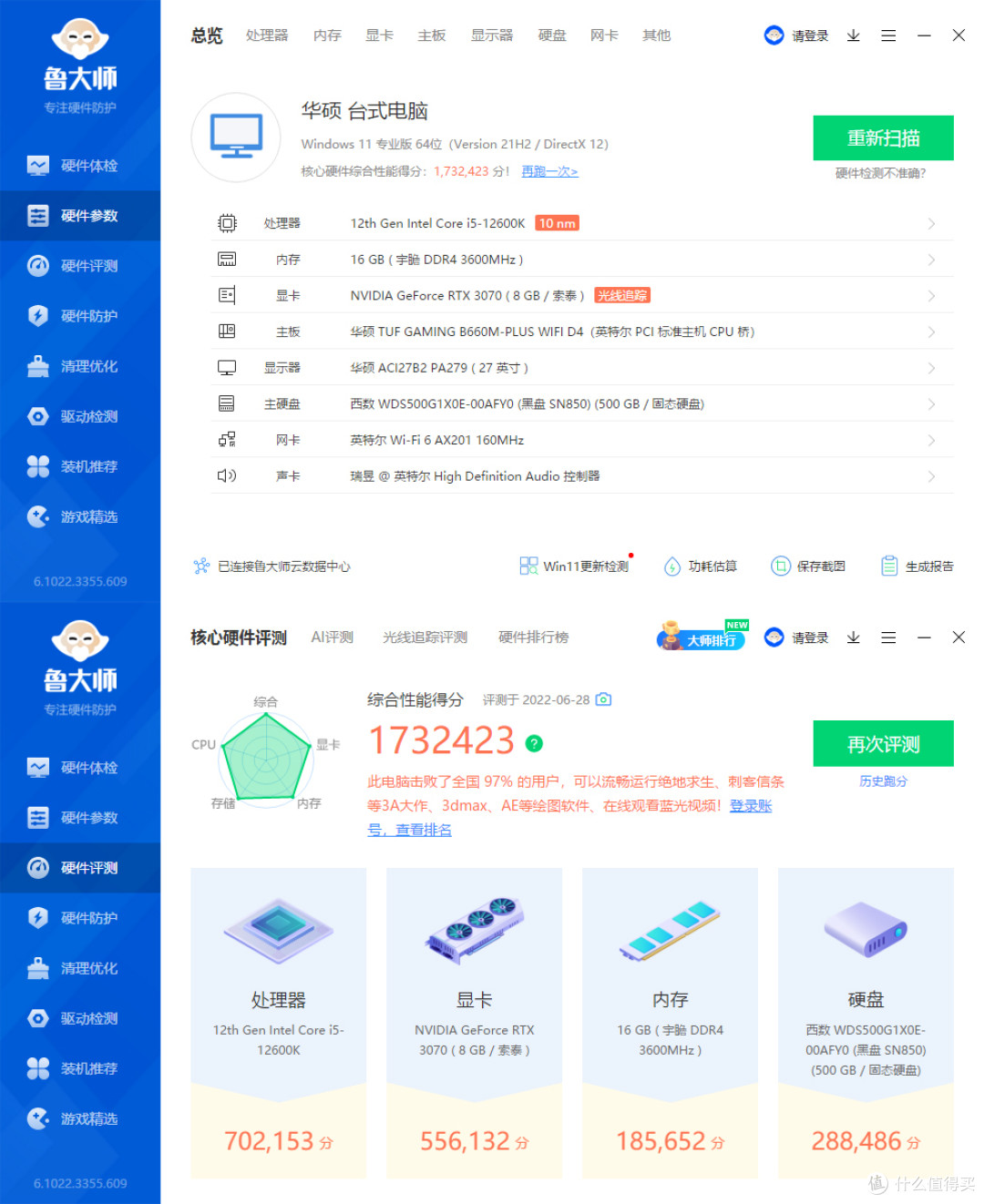

首先看看鲁大师，具体的配置信息，给到的综合性能得分为 1732423。

CPU-Z 跑分 。

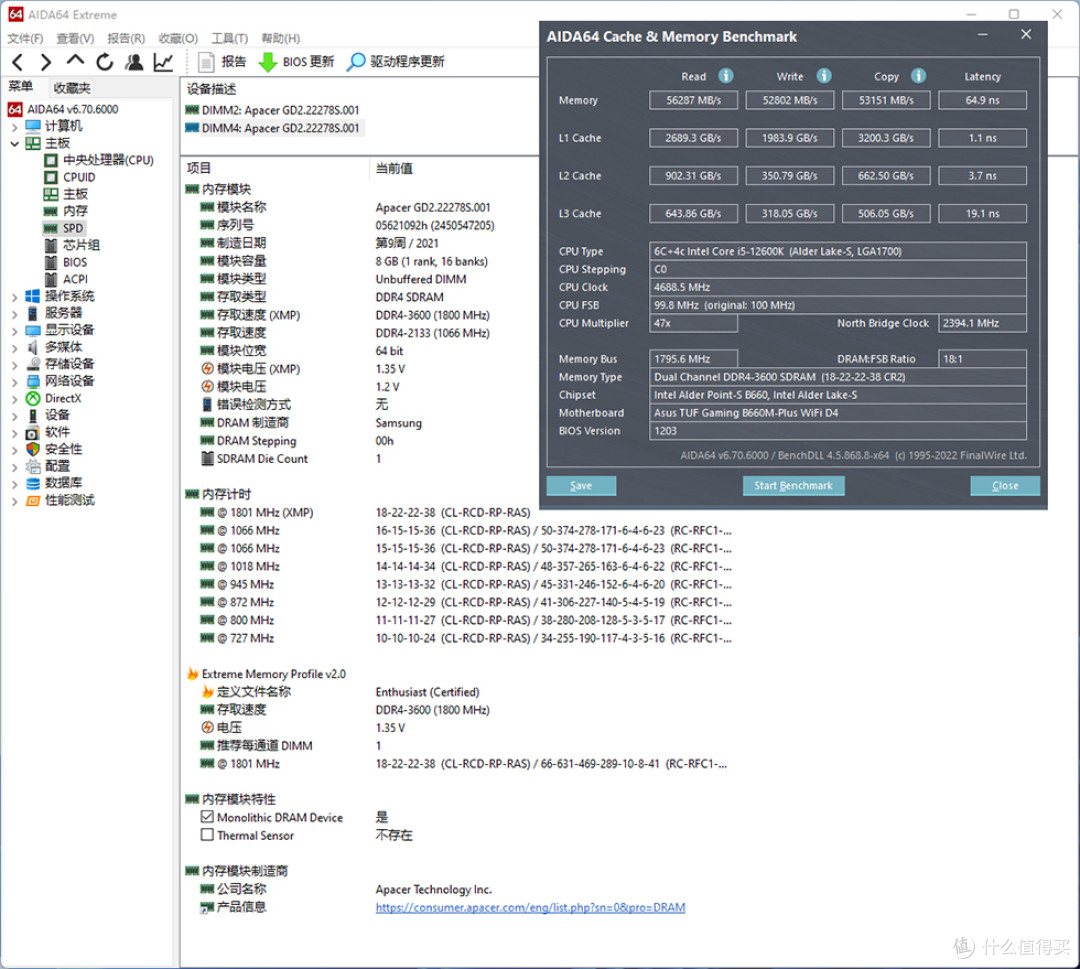

宇瞻 NOX 暗黑女神 16G ×2 3600MHZ，内存 AIDA64 跑分表现。

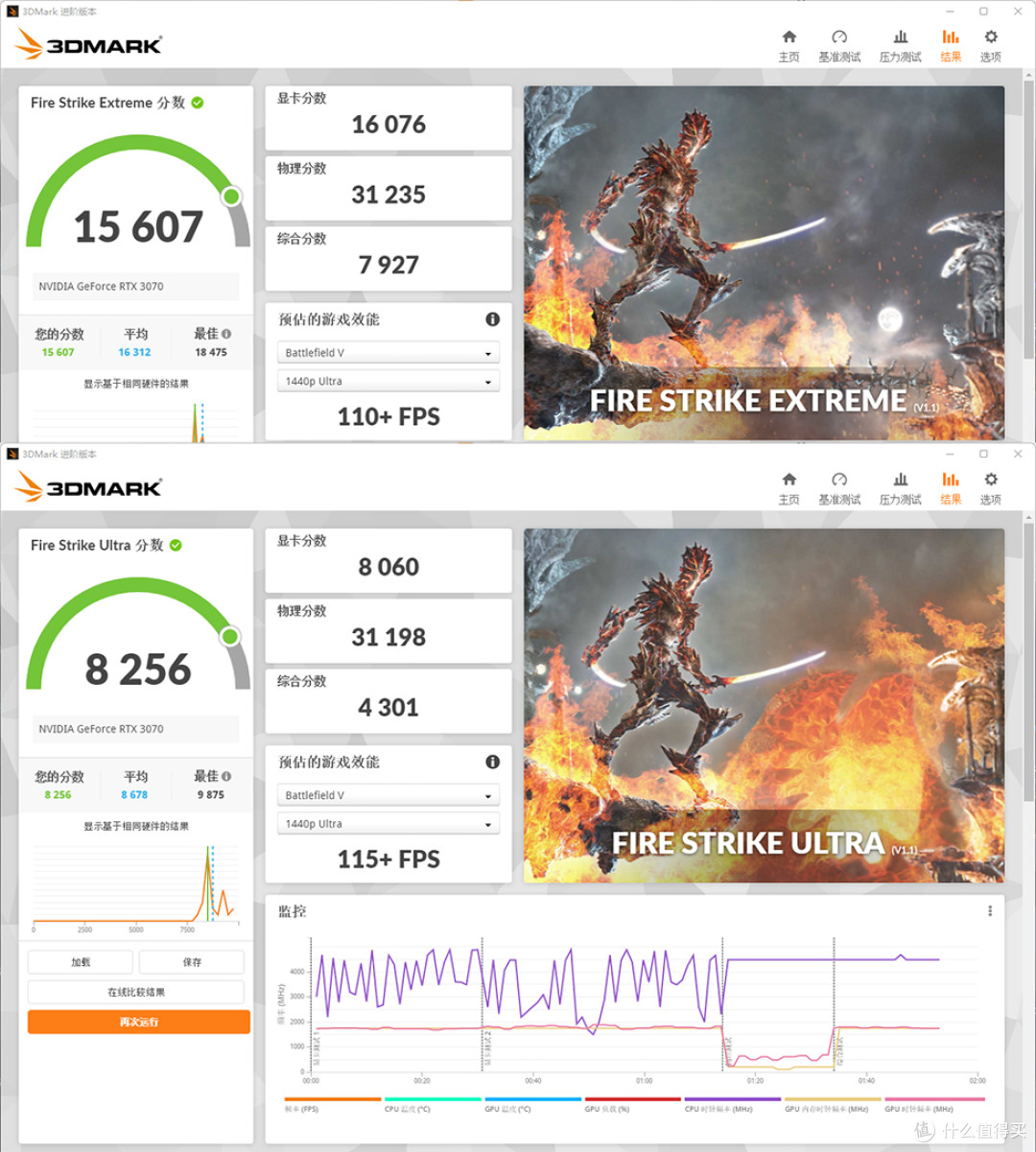

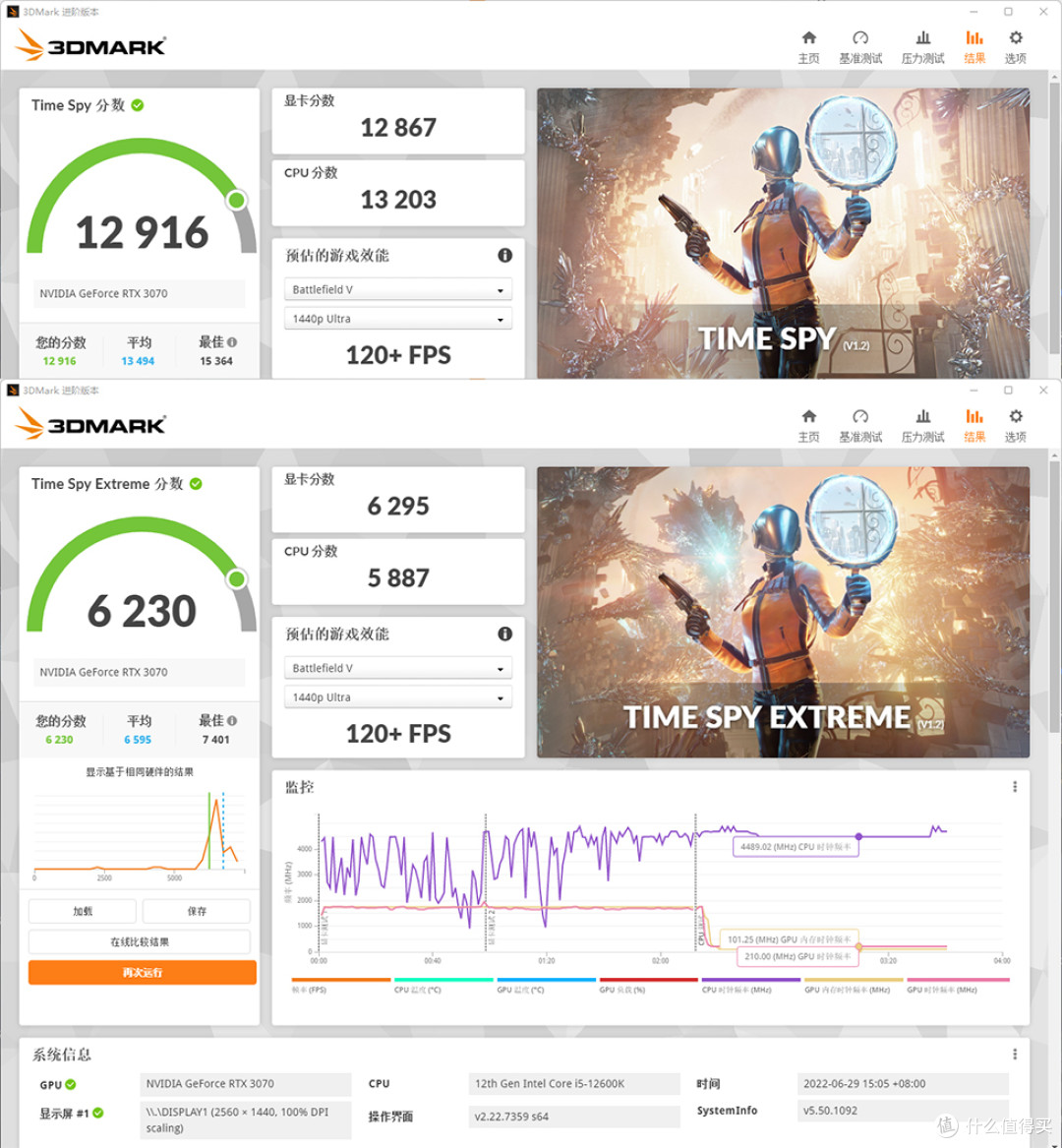

索泰 RTX 3070-8GD6 天启 GOC，3DMARK 测试，各种模式下的得分如上。

实际的游戏表现，赛博朋克 2077，2K 分辨率，BENCH 测试，超级光追，自动 DLSS ，平均 74.22FPS ，超级画质，关闭光追，平均 74.25FPS。

古墓丽影：暗影，2K 分辨率下，自动 DLSS，最高画质，超高光追，平均帧数为 112FPS，最高画质，关闭光追，平均帧数为 154FPS。

显卡 TIME SPY 压力测试 98.7% 通过，FURMARK 满载测试，GPU 频率 1410MHz ，显存 1750MHz ，过程 20 分钟左右，核心温度 71.6°C（结温 85°C），功耗 222.2W 左右。

CPU 满载温度表现，AIDA64 单烤 FPU 压力测试，12600K 全核 4.5G，20 分钟左右，P-CORE 温度最大值 73°C，E-CORE 温度最大值 58°C。

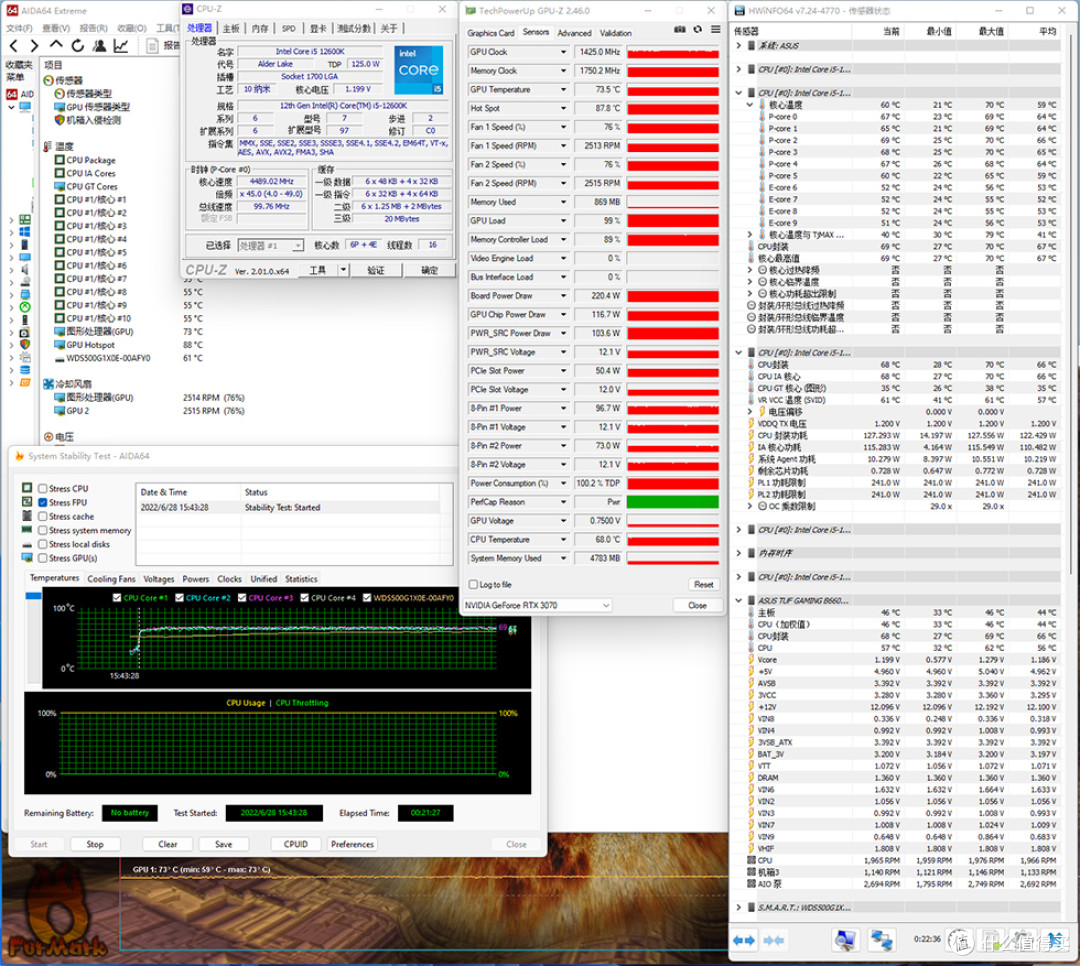

双烤测试，同样也是 20 分钟左右，显卡核心温度 73.5°C（结温 87.8°C），CPU 温度反倒低一点， P-CORE 温度最大值 70°C，E-CORE 温度最大值 56°C。啊...那么以上就是这台 Fractal Design 分形工艺 Pop Mini AIR RGB 装机秀的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！
