给联想一体机B520加装USB3.0接口以及草根工具控的工具秀

几年前买的一体机，当时还没有普及USB3.0的接口。随着科技的发展，现在很多设备都是USB3.0的了，但是一体机又没有多出pcie的接口，所以也就无从下手。本来的一体机也能满足日常需求，其实就是年级大了，游戏也基本不打了。不过，之前也基本上就是主机上打游戏。也没有为了一个USB3.0接口就换电脑的冲动。但是前段时间看过一篇文章，就是给联想B505加装USB3.0接口的，想起来B520上也有个mini pcie的接口的。所以也折腾了一下。

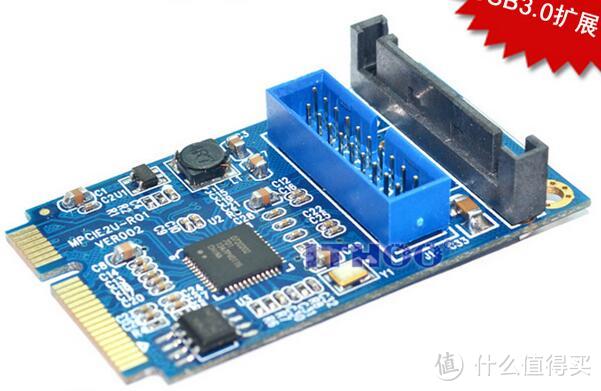

首先，最根本的就是这个东东——mini pcie转USB3.0的转接卡。

蓝色的当然就是普通主板上的20针或者说19针的USB3.0插槽，黑色的是sata接口的供电口，本来还有一种小4pin的，但是想想好像没有sata的分线一下方便就买了这个。

拆机过程略，总之就是把背后能看到的螺丝都拧下来就差不多了。拆机工具：

左边这货据说是全球唯一一款靠动作感应的电动螺丝批，具体就是看到把手后面那一条红色的了吧，那是按键开关，手掌握住它，前面有个照明的小灯会亮起，然后往左转，刀头也会往左转，往右转，刀头也会往右转。随着动作的幅度大小转动的速度也会变快和变慢。后来把原来的9v圆孔充电改成了5v microusb充电，不过这货同心度有点差的。右边这货混充也是日本制造的，质量还不错。

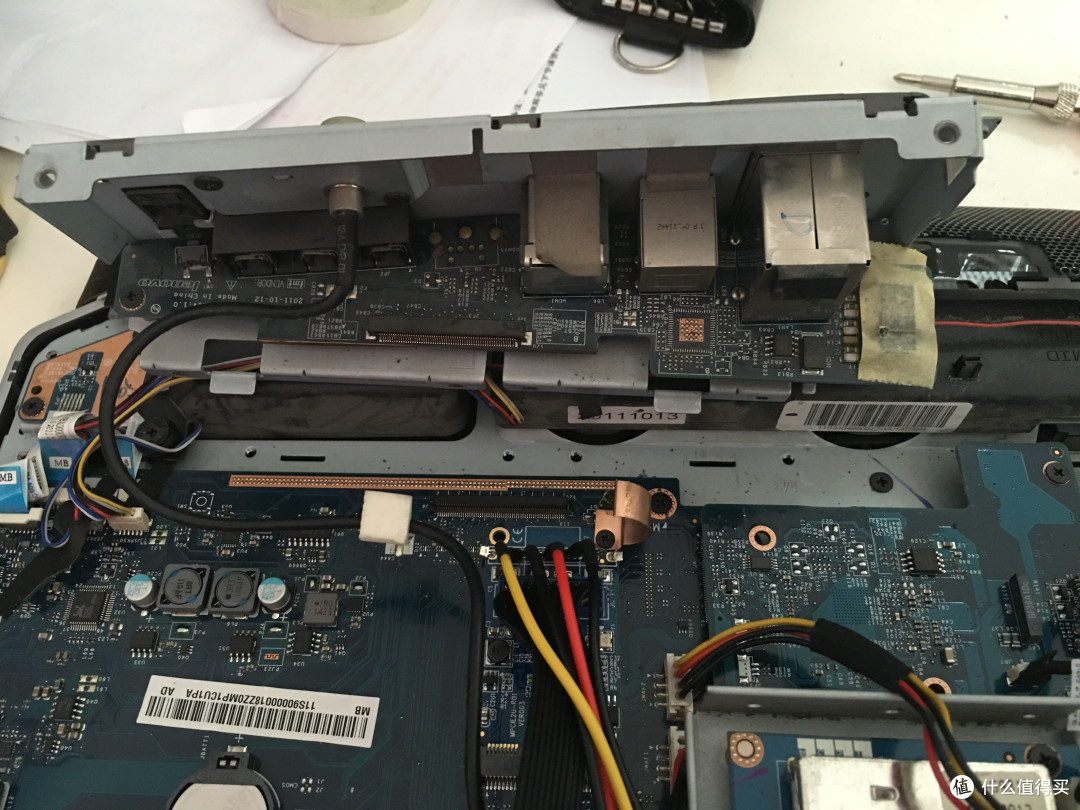

拆了外壳，拿掉扩展坞就能看到主板上的minipcie接口了。

就在上图左上方，红色的sata线上方。

放大图。

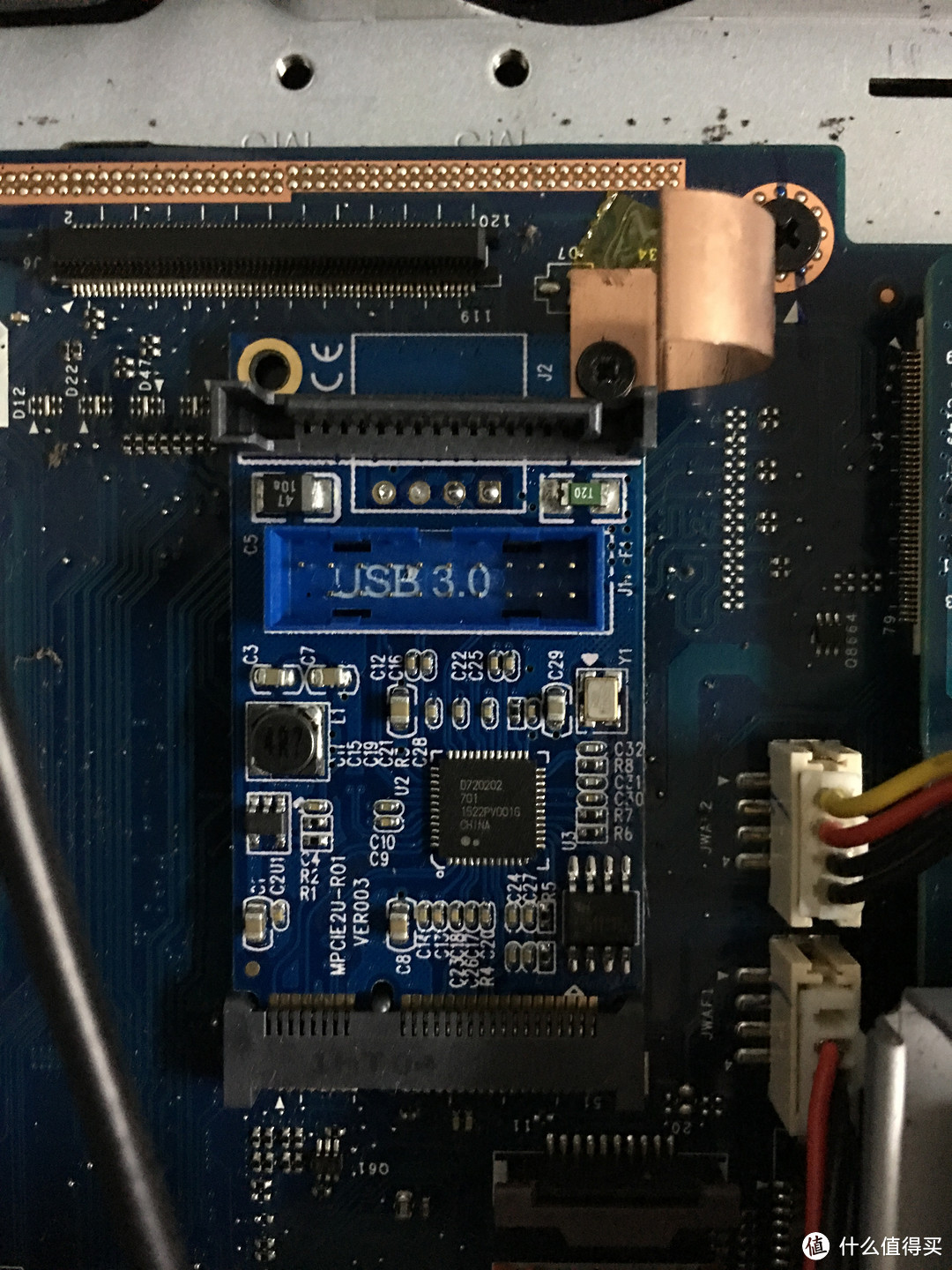

合体。

如果是台式机，机箱空间大也没什么好说的了。但是，可是，但可是，可但是，空间小，插上USB的线和sata电源线后，扩展坞装不上了。纳尼！

所以还需要以下这些东西及步骤。

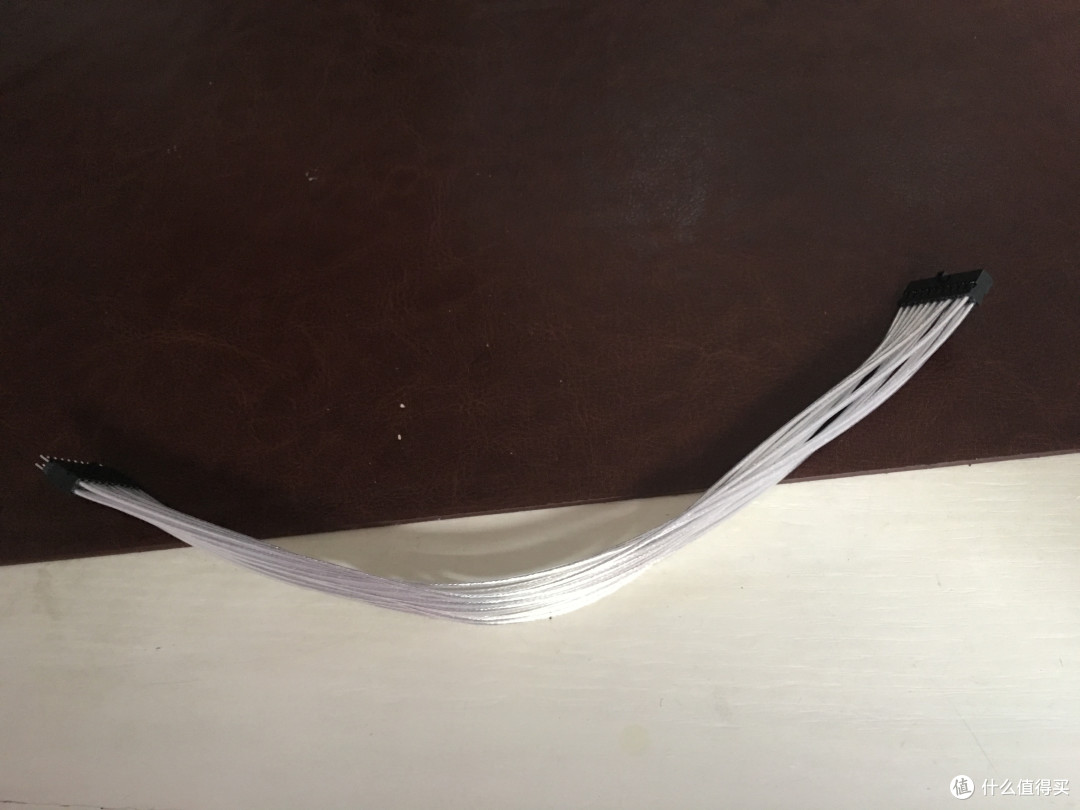

1.主板USB3.0,20针插口延长线。

2.之前说过的sata电源一分二线

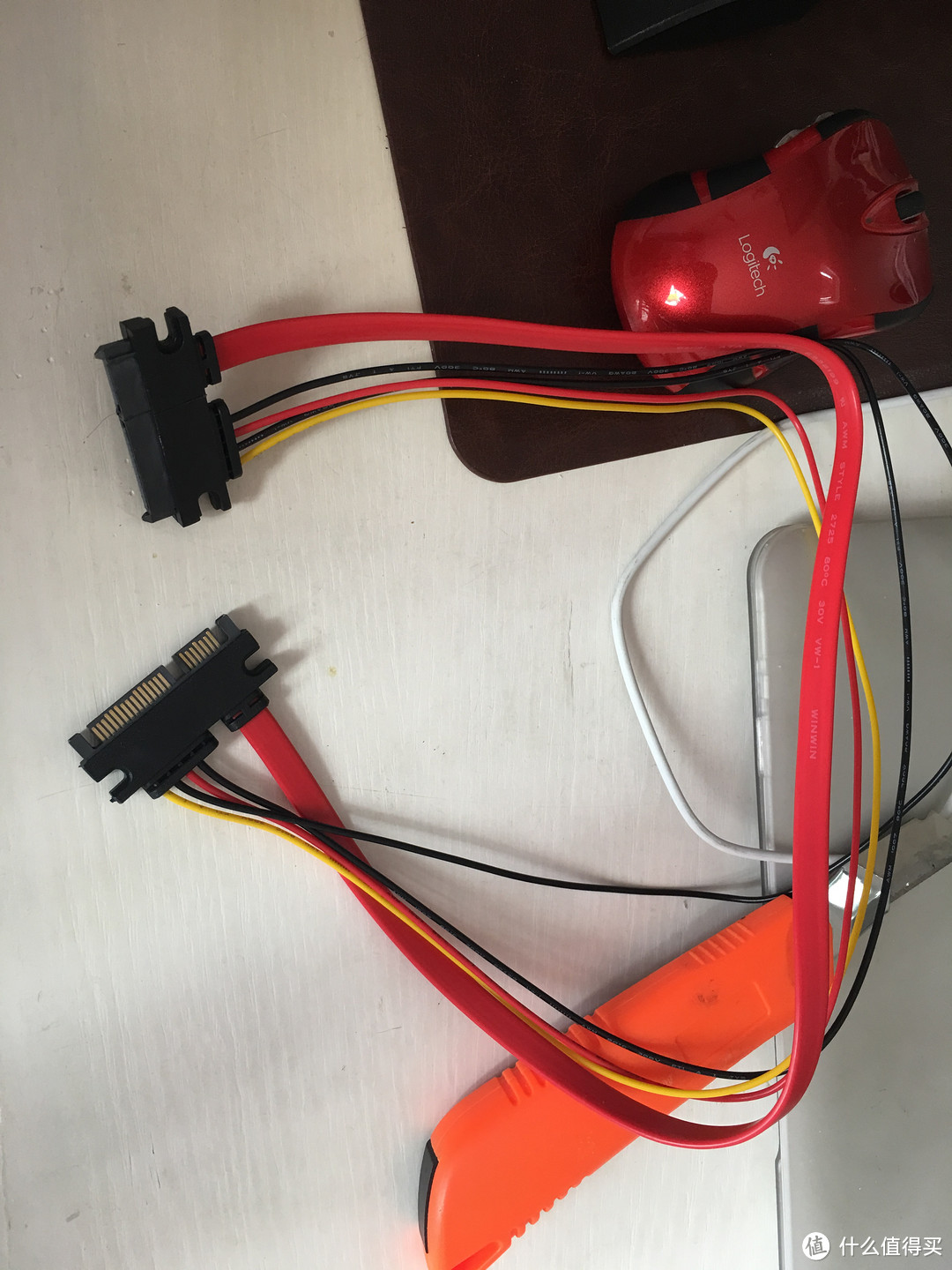

3.sata延长线，因为不想破坏主机上的sata电源数据一体的线，所以另买了这根

本来接口也是一体的，但是因为一分二的电源线两边有些累赘，所以要把它一分二，就是这样。

再度合体之后发现sata的电源线还是挡住了扩展坞，肿么办！把座子起了下来，然后把sata的电源一分二的一头剪断，直接焊起来。

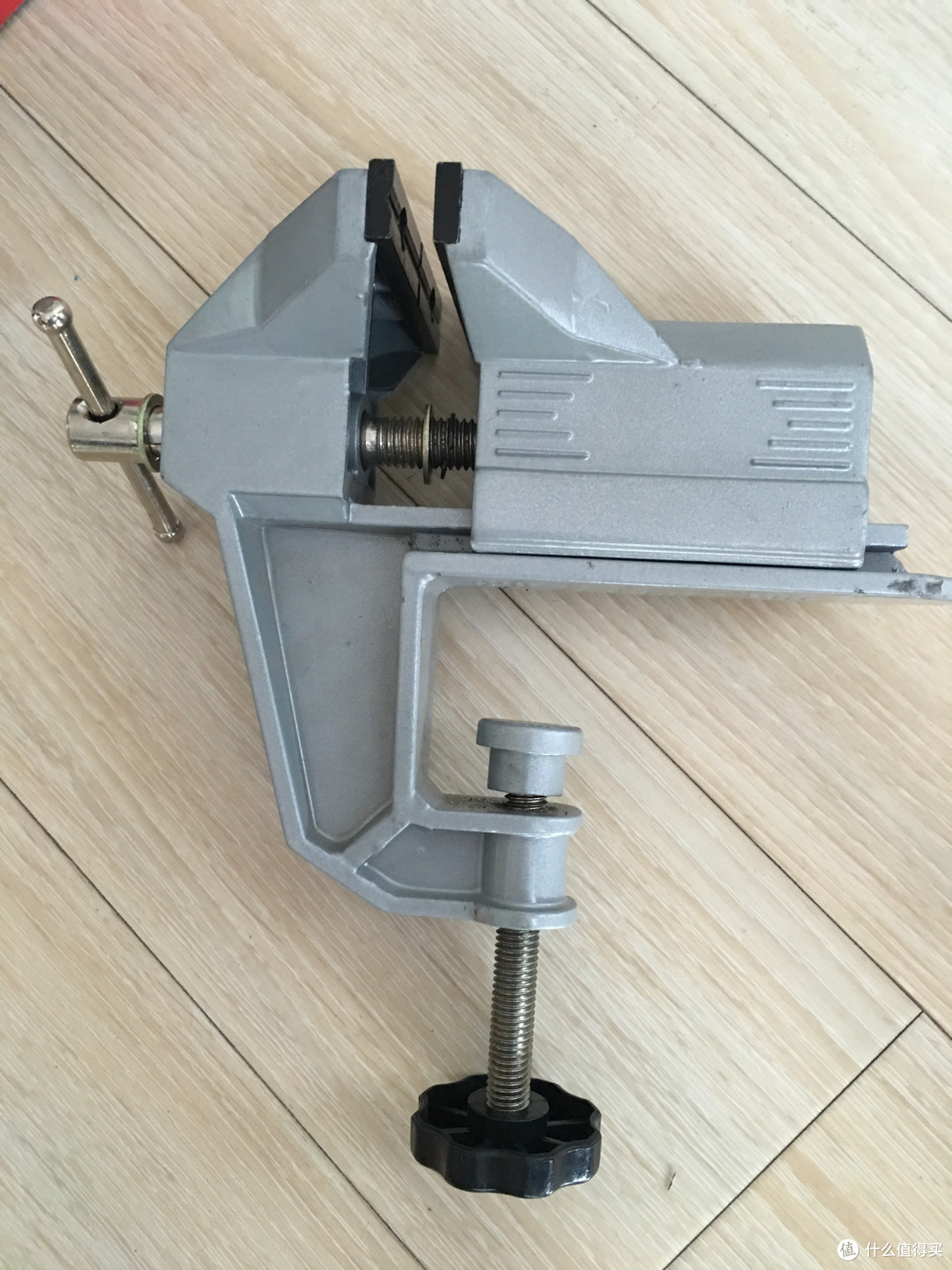

用到的工具，首付家的焊台以及一个台钳（焊接时固定转接卡）

ok，再度合体，完美了，装机！可是USB接口从哪穿出呢？我记得主机上这里是有个挡板的，挡板拿掉，里面正好安装接口，于是再度开工。

先做了个塑料片替换原来的铁片，因为原来的铁片实在质量太好了，没法加工，手边随便找了个塑料瓶子，再把主机的金属背板钻了两个洞，把塑料片固定好，用到的工具：电钻、美工刀、锉刀。

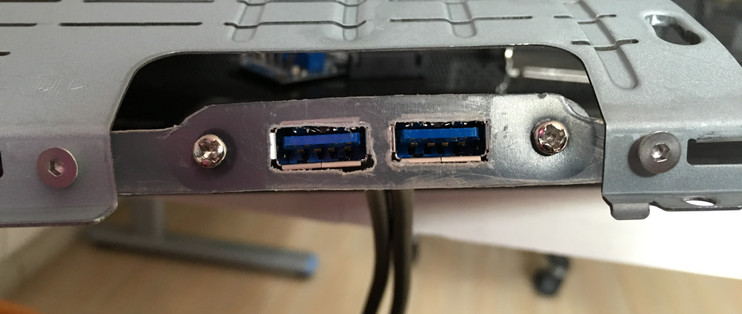

合体后的图片就是标题的图片。

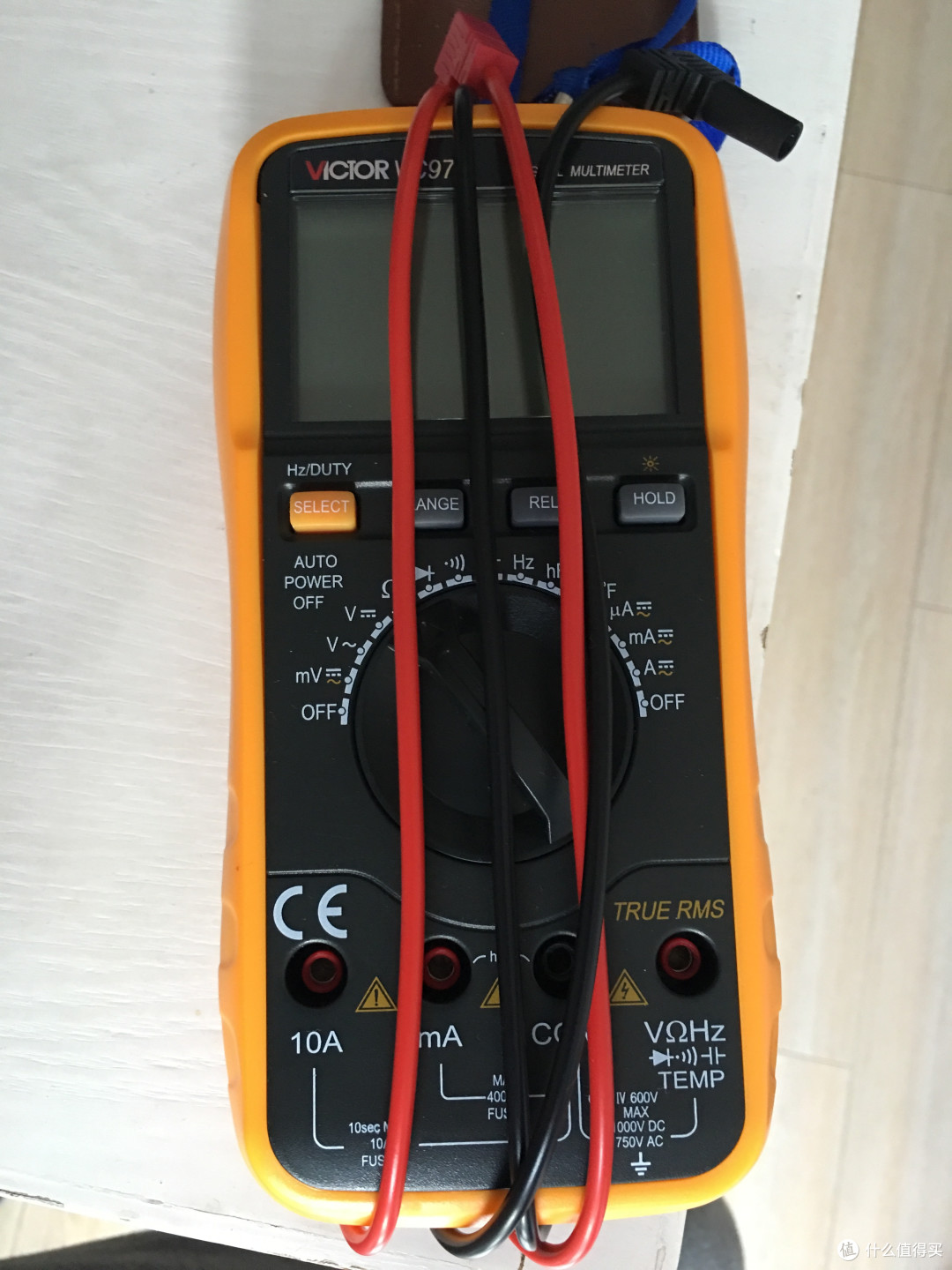

最后，装机，驱动，纳尼！？认不出设备，没反应！拆机检查电路，发现是主板USB3.0,20针延长线的问题，替换成最开始买的（因为插上太松，没用，结果还得用它，松怎么办，热熔胶上！），用到的设备：热熔胶枪，万用表。

胶好后的图片如下

本来没装机的时候试试两个USB口都是好用的，装好了直有一个好用了，小郁闷，不过本来两个接口之间间距就很小，插两个U盘都不行，所以，一个就一个吧，再插个分线器就是了。

顺便说明一下联想的主板上的sata电源插口是下面这样的（白色接口，有黑布包裹那个线就是），所以不能从主板取电。

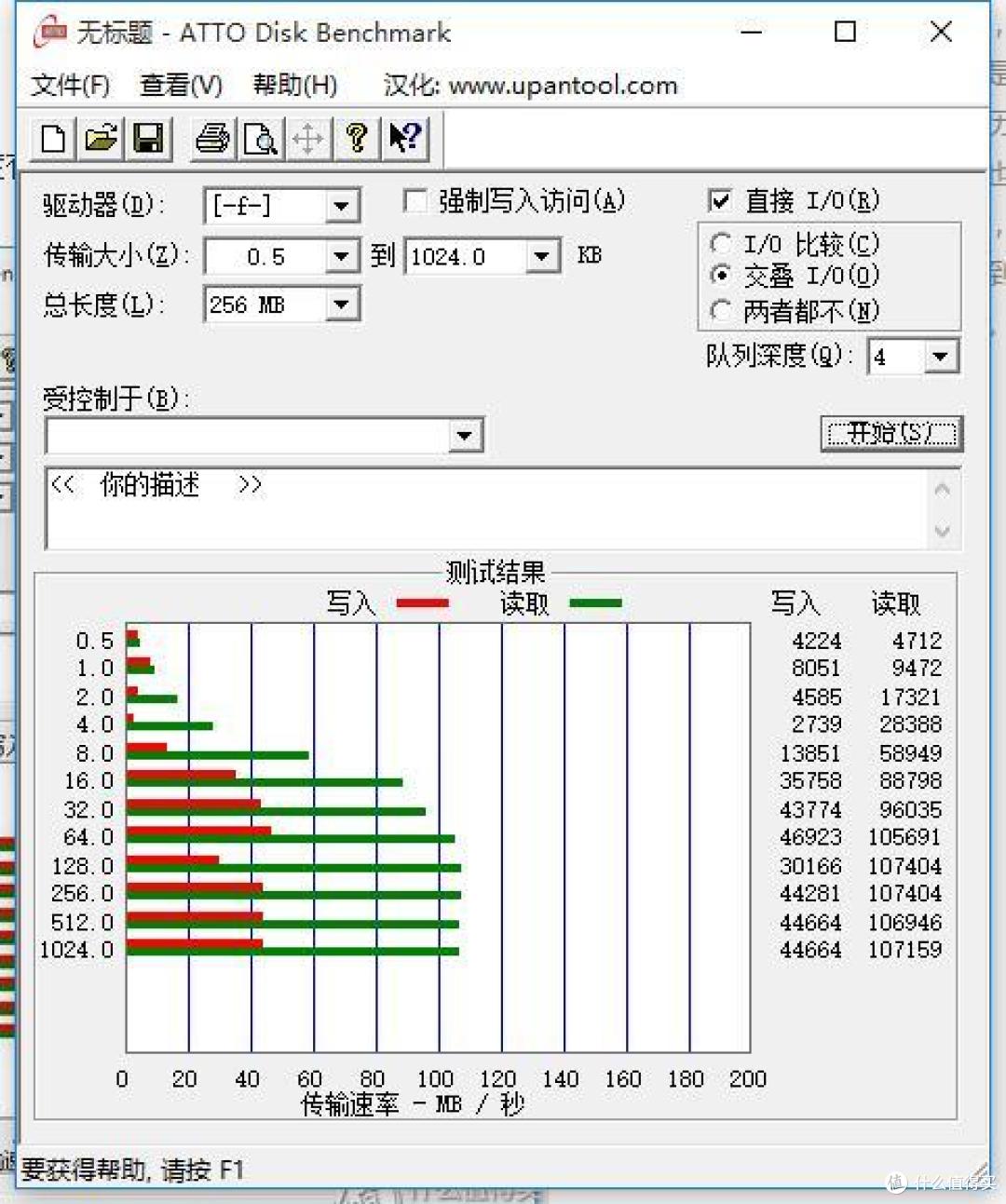

最后上两张测速图，一张是插U盘的，读取速度有100+，一张是移动硬盘的读写只有50+
