diy 篇三:开放式机架应该是什么样?XTIA Xproto机架体验小结
最近没怎么出门,在996之余就是继续装机自娱,前段时间被群友安利了这一款开放式机架,从淘宝官图来十分简约整洁,于是就下单购买了一台。整个玩机体验来说算是喜忧参半的感觉,下面详细讲讲我的使用感受。
装机配置
机箱(机架):XTIA Xproto
主板:技嘉b550i
cpu:r5 3600x
显卡:技嘉2070mini(显卡坞)
内存:科赋炎龙3200 32G套条
硬盘:c2000 2t c2000pro 2t
希捷笔记本拆机2.5硬盘 2t 希捷移动硬盘拆机2.5硬盘 5t
电源:海盗船sf750
散热:as120/ek120 AIO
开箱
这款机架整体为蝶形结构,两块主支架通过金属件相对链接,cpu与电源为一侧,显卡单独占一侧,类似传统的a4结构,但是将电源的安装进行了转向,并在两个支架中间设置了硬盘位和理想空间,以达到最大程度保持外观整洁的目的,这固然满足了itx党对颜值的高要求,但是在安装和使用上还是会引起一些新的问题。
装机思路
既然是开放式机架,那么配件安装的自由度当然是最有优势的,这款机箱可以安装330mm的显卡,cpu散热也不用多说,想装多高的塔式都没问题,按照我手里的配件,只有个as120,于是就先安装了塔式散热器,后期则改成了ek的120水冷显卡因为家境贫寒,只有一张itx神卡,技嘉显卡坞版2070。
装机体验
作为一个a4式机架,Xproto的安装并没有想象中那么便捷,因为采用了背靠背结构,且为了理线需要在拆散状态下安装,第一次安装总的装机时间还是在两个小时左右,尤其是强迫症选手,要尽量选择硅胶线或者镀银线以便于固定或者定型。
在安装难度方面,官方提供了说明书和装机视频,尤其是螺丝盒上都有标注,还提供了需要的两个型号螺丝刀,这方面值得赞扬。整个安装来说,我遇到的最大难点在于理线,虽然是便于理线的设计,但是中间的夹层只有约20mm的空间,过于拥挤的线材会影响安装。另外由于两块SATA硬盘不在一个区域,传统的一分多SATA电源线是根本不实用的,这一点官方也已经指出。
在第一次安装时,我使用的是原先机箱的电源线,就遇到SATA线无用的尴尬,而且多余的端子还挤占了空间。
还好适当整理一下还是能安装的,官方群里也有原装线安装的例子。那么第一次装起来的时候,整体是这个样子:
可以看到整体结构上来讲并不是很美观,一方面是由于显卡本身长度太短,,也没有酷炫的外壳,在机架上显得比较寒酸简陋,另一方面也是因为塔式散热器在机架上突出了一大块,破坏了整体的造型,但是在使用体验上,这套配置可以说是很舒服的,AS120压制1.25v 4.4频率的3600x可以说毫无压力,13cm风扇的2070也达到了这个体积下的极致静音。在日常使用中,整个电脑在我的感知里是无声的,空调和蝉鸣才是明显的噪音源,这也是开放式机架的最大优势,能够最高效的保证电脑散热。
当然,我不会就这样就安心用了,一个机箱不折腾出两种以上的玩法不是我的性格。在这种a4结构中,为了保证散热和体积,水冷散热器往往更加契合。在官方的水冷套件还没有出的情况下,我想到了在显卡侧剩余的位置安装一个120冷排,这样既可以充分的利用空间,也避免了塔式散热器突兀的情况,当然,120水冷的上限是肯定不如塔式散热器的,后期还是希望设计团队能尽快带来各类附加套件。
灵机一动的水冷安装
虽然冷排位置有了,但是设计师并没有考虑到这种情况,在显卡侧没有进行开孔,为了固定冷排并保证气流顺畅,我选择使用带3m胶的脚垫贴在金属面上。在淘宝到手以后发现,这款脚垫上还留有螺丝孔位,虽然看起来至少是m6以上的级别,但我还是找到了办法——塞螺丝进去,通过螺帽固定风扇:

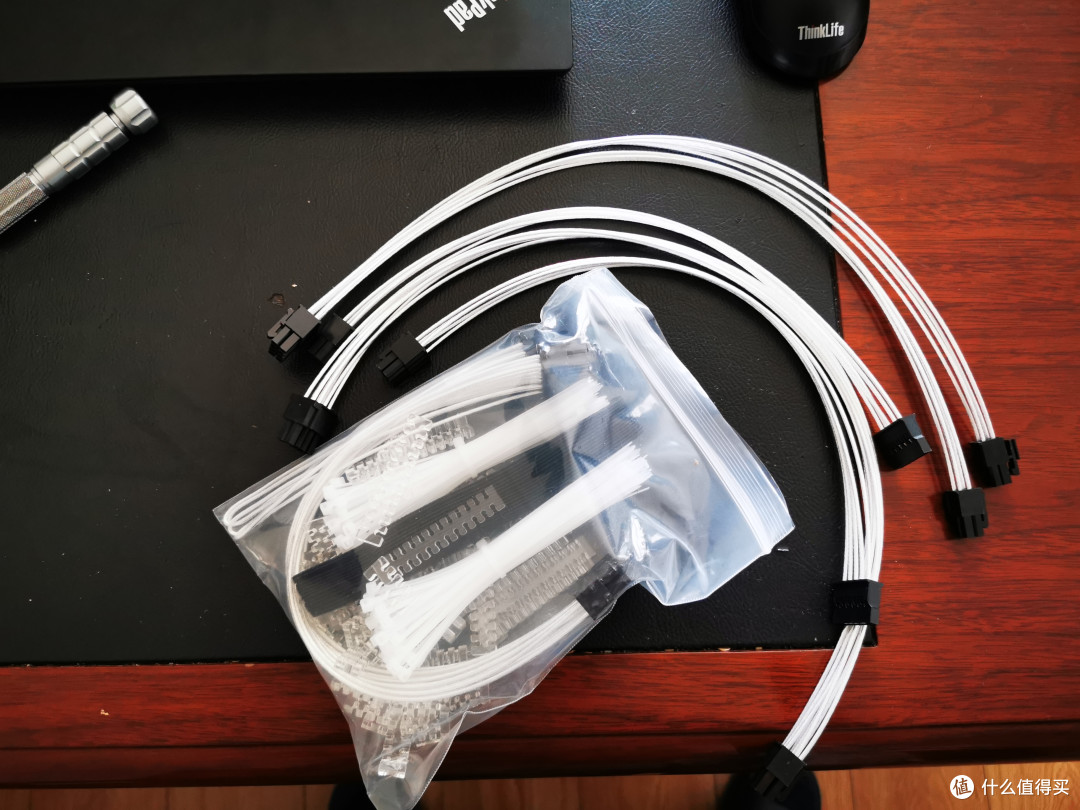

方案验证可行以后,就是正式装机了,itx想要美观,当然还是需要定制线:
这回我重新定制了一套镀银线,虽然长度不可能十全十美,但是好在内部大体规整牢靠就行。外部的话感觉稍微整理一下就不错了。
理线之外,值得一提的是电源朝向与普通a4结构不同,接线位置对着主板,以实现独特的走线方案。在机架的改革位置都能看到设计者对于方便理线的追求,可惜作为立置结构的机箱,IO区始终是个解决不掉的难题,放在下面吧插线困难,放在上面吧又能轻易看到一大堆线材,可以说是难以解决的问题。
这次的惊喜在于透明脚垫居然和rgb风扇搭配,有点果冻的感觉,在灯效变幻是还是挺好看的。
最后我将水冷管再用魔术贴进行了简单的整理,这次装机基本就完成了。
小结
总体来看,这款在做工精良之余,设计师对于机架的外观设计也很有自己的想法,可玩性还是很高的,当然它有一个最大的缺点,就是失去了一个开放式平台的便利性和灵活性,为了外观讲线材和硬盘藏在内层后,对硬件的改动就容易牵一发而动全身,在安装速度上也几乎不少于普通的a4机箱,这里我必须提一个建议,如果两张金属板之间采用铰链和卡扣的方式固定,是不是就能更快捷的安装呢?
这次的分享就到这里了,谢谢观看!
