最初的梦想：MEIZU 魅族 MX2 拆机秀

今年11月30日，魅族发布了大家期待已久的PRO6 PLUS，憋了一年的联发科，魅族终于用上了三星猎户座Exynos 8890。其实回顾MX系列的历史，MX3及之前的MX系列都使用的是三星猎户座的Soc，首发价格也都在2000元以上，MX4开始的MX系列，价格拉到2000以内，无奈换装了联发科的处理器。

你才是真正的PRO：MEIZU 魅族 发布 PRO 6 Plus “真”旗舰　2999元起梦想（MX）系列算是主打性价比旗舰系列，“青年良品”的魅蓝则是千元销量大军，而去年细分出来的PRO系列当属于高端产品系列，从PRO5的规格来看...33521630

魅族之前有个外号“小而美”，除去魅族手机起步阶段的M8、M9，MX和MX2应该最符合这个名字，而他们俩是当时魅族旗舰机器，也都使用了猎户座的Soc，张大妈上还没有出现过MX的晒单，5年过去了，就用拆机来完成这个迟到的#本站首晒#，也对真正小而美的魅族内部一探究竟。

●MX和MX2放在一起，MX2采用了一块4.4寸的TOL单玻璃一体化贴合屏幕，不仅比4.0英寸的MX感觉稍大一些，而且显示效果更佳通透。

●MX与MX2背面都采用了双料注塑的工艺，背部白色塑料外壳外还有一层透明高亮的塑料，整体质感晶莹剔透。

●正面最大的不同在于MX采用的是实体home按键，还有Android三大金刚虚拟按键，只不过左边的返回键可以变化点亮的图形，比较灵动。而MX2上采用的小圆圈更是经典中的经典。

●听筒部分的布局很类似，为了追求美学，扬声器开孔设计都比较小，也饱受通话音量不足的诟病。MX手机正面右上方有J.wong手写体“魅族”字体。

●MX与MX2一样都是采用的金属中框的工艺，不同的是，MX使用的是单层的工艺。MX2使用的是三明治的结构。中框金属是两层，一层为高光一层为不锈钢拉丝。正式如此，视觉上MX2感觉层次更多

●MX2由于一直带着套子，成色比MX好不少，背面几乎全新。

●MX与MX2背面设计有两处不同，一处是将闪光灯从MX的摄像头上部移动到摄像头下部了。

●另外一处是扬声器开孔，MX将扬声器开孔设计在底部侧面，由于这个位置在正常握持姿势的时候极容易被掌心堵住，MX2将扬声器开口移至背面底部。现在几乎所有魅族手机的扬声器开口都在底部中框上，这个问题可以说已经得到了很好的解决。

●由于后盖可拆卸，可能是为了保证机身尽量少的开口，摄像头闪光灯被集成在了后盖上，这样使得更换后盖的成本大大增加了。这也是当年被吐槽很多的，可开后盖不可更换电池。

●后盖不仅仅是注塑，进过注塑后还通过CNC对后盖进行修剪，可以看到很明显的CNC刀头轨迹。

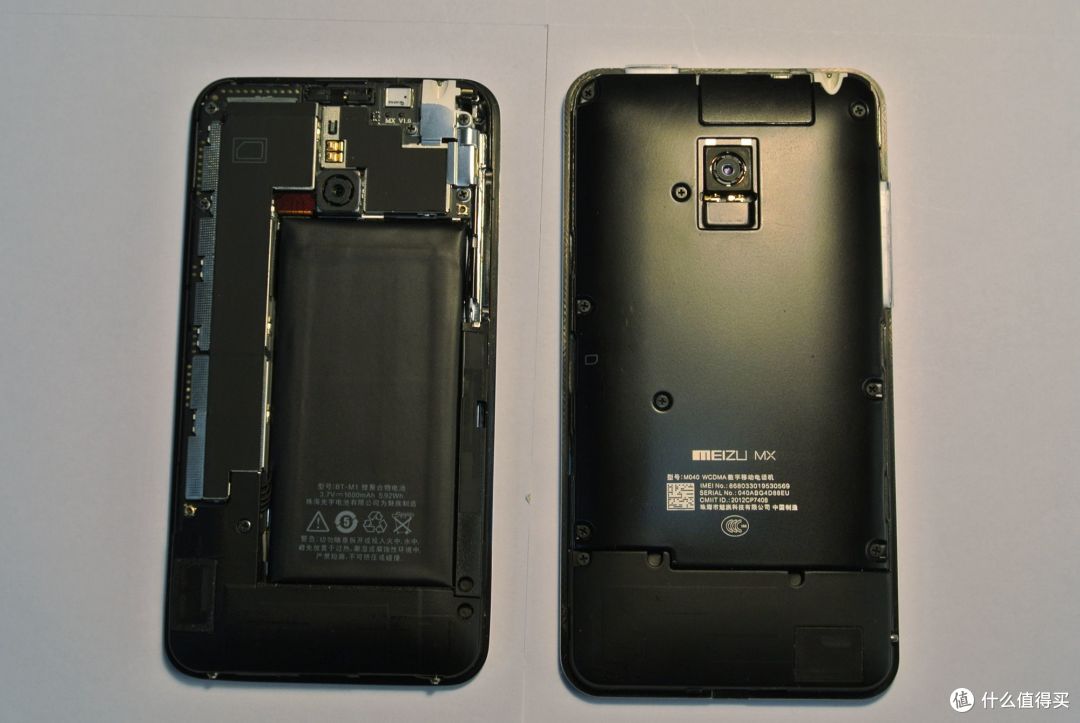

●左侧为MX、右侧为MX2，MX2最让人激动的莫过于塑料后盖打开后，还有一层金属背壳，这一层很有质感的壳子，就像高级车的发动机舱，非常整洁，使得MX2的整机强度和耐久度得到了保证。我认为MX2应该是MX系列堆料的巅峰。

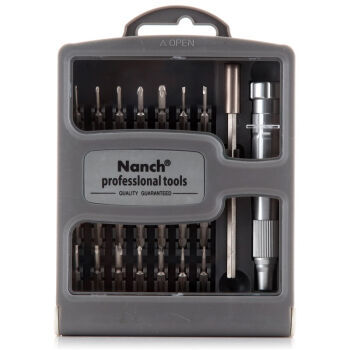

●话不多说，拿出大妈的常客，南旗螺丝刀，开拆！

NANCH 南旗 NQ280102 28合1精密螺丝刀组合　49.9元日常维修，直降好价。京东目前售价49.9元，持平上月底推荐好价，淘宝此款售价在70元以上，价格优势明显，数码爱好者们有需要的话可以备一件，...8793140 万能的饼干

●首先拆解的是MX，最初代的MX。

●防拆解螺丝表面有一层蜡，咋一看是一个平面的堵头之类的，其实是十字螺丝，用螺丝刀轻轻一杵就可以拧下。

●先拆掉底部扬声器部分，扬声器有自己独立的共鸣腔。

●卸下扬声器就可以对整机进行断电了，取下电池接头。

●取下耳机插座固定片。

●取下所有屏蔽罩，因为有很多排线在屏蔽罩下方。需要取掉所有排线才能将主板取出。

●取下的主板，L形的主板，对空间利用比较充分，据说最新的魅蓝NOTE5使用的是方形电路，防止在手机上半部分。

●重点来了，MX一代分为M030M031M032三种型号,M030（老双核）采用三星 Exynos 4210，主频1.4GHz，M031（新双核）采用三星 Exynos 4212，主频1.5GHz,M032（四核） 32GB与64GB采用三星 Exynos 4412四核处理器，主频1.4GHz。

●这一部MX是在实体店订购的第一批机器，老双核，所以采用的是Exynos 4210双核处理器。屏蔽罩的Soc位置有一片相变散热材料，可见魅族对这个发热大户有特殊的照顾。

●闪存部分采用的是SanDisk的iNADA FLASH，容量为16GB，那个时候16GB容量还是够用的。

●射频芯片

●MX一代采用了独立的音频芯片，Wolfson WM8958带有一个可以运行一个多频段压缩器(MBC)的音频增强数字信号处理器(DSP)

●后置摄像头与前置摄像头组合

●来自SONY的800W像素BSI感光元件。镜头是通过螺纹固定在相机模组中的，旋转就能取出（不建议自己取下，摄像头出厂经过调校，自行取下会使自动对焦失效）

●与普通单反镜头卡口端镜片直径比较小不同，手机镜头的背面镜片非常大，这是由于极端的法兰距，让图像能够呈现在感光元件上，上图可以看到感光元件尺寸几乎与镜头开口一致。

●金属罩里面还有自动对焦系统，由于固定比较紧密，所以没有办法完整取下。

●这枚镜头小巧可爱，做工十分精致。

●需要注意的是，耳机插座、降噪麦克风、振动电机、侧面音量按键在同一个排线上，此排线粘贴较紧，拆下会损坏排线，切记！

●特别有意思的是魅族MX给所有麦克风都套上了一个橡胶套，增加整机的气密性，同时使得收音效果更好。

●这些小零件可以看出魅族的用心，距离感应器也有一个配套的橡胶垫。

●总结MX一代的拆解：

关键元器件的使用都是国际一线品牌，三星、SanDisk、intel、SONY、富士通等，毫不吝啬地使用了独立音频芯片、独立高清视频输出芯片等现在看起来都比较少见的配置，做工用料十分扎实。

缺点嘛：内部结构比较复杂，排线较多，排线与机身固定方式多为粘贴，拆解损坏几率比较大。

●而MX2的拆解就比较容易，同样先去下扬声器

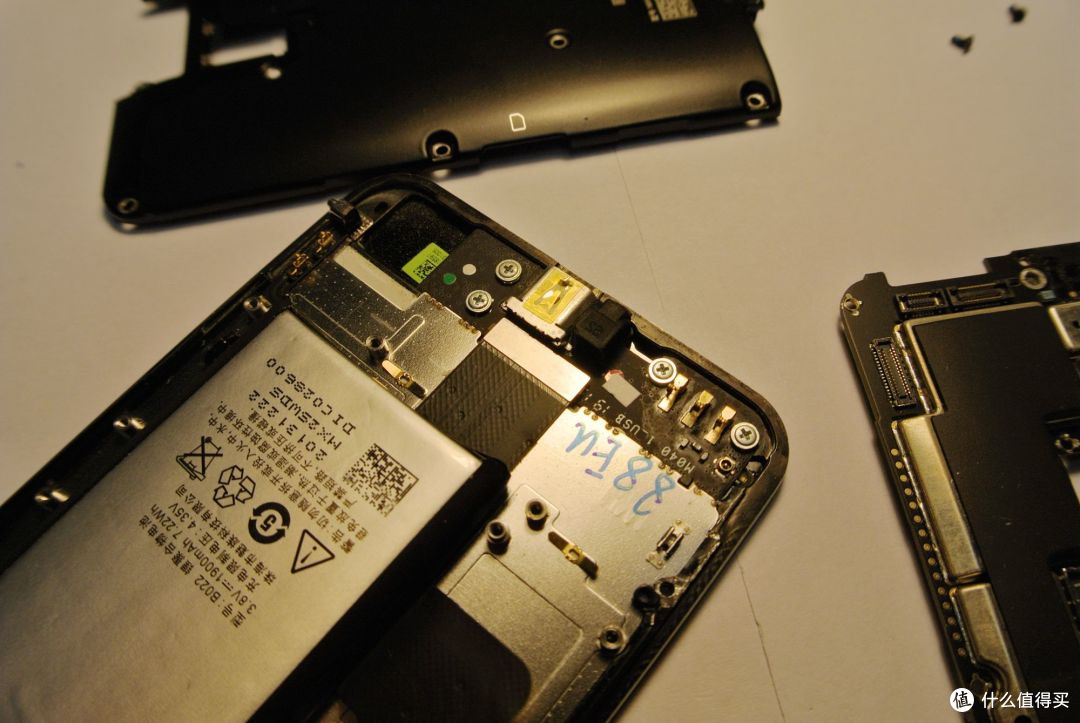

●然后取下质感特别好的金属壳。就能够看到内部电路和电池了。总体布局和MX十分相似，但是吸取了MX一代排线过多且不易组装的毛病。

●不需要取下屏蔽罩也能卸下所有的排线。MX2采用了和MX四核同样的Exynos 4412四核处理器，主频1.4GHz。

●由于屏蔽罩是焊在电路板上的，没用能取下一探究竟。同样是sony的800W像素摄像头，但是升级了镜头玻璃，带蓝玻璃，提高画面质量。

●光线距离传感器固定在机身中框上。

●USB副板与MX几乎一致。

●所有屏蔽罩都是焊接在PCB上的，有利于增加板子的强度，但是也就不方便打自行拆解了。但总体做工依旧优秀，吸取了MX内部设计的一些经验教训，另外增加了金属背壳，可以说是内部堆料的典范了，很少有手机厂商能够在普通用户看不到的地方这么狠下成本。

●将手机重新装回，MX损失掉了侧面音量键和震动，有点可惜。不过从MX里可以看到初代梦想的努力和决心，出色的内部做工和用料也让这两部手机在4-5年后的今天依旧能够开机正常使用，只是早期版本的FLYME优化确实揪心，双核的MX竟然比四核的MX2运行更加流畅，由于MX依然使用的是FLYME2，MX2使用的是MX2能够更新到的最新版FLYME4.5.7.1A，所以不建议MX2升级到最新，FLYME3就足够当个备机了。

如果你手头上也有旧手机，不妨拆开看看这个陪你几年的老兄弟内部到底是啥样的。相信你可以发现不一样的它内在的一面。当然我拆给你们看是为了申请大妈魅蓝NOTE5众测的，有一百台呢！

据说发文可以增加被选中的几率！
