拆解报告：iWALK 30W USB PD快充充电器QC54

此前我们已经对iWALK 18W USB PD快充充电器进行了拆解，今天继续为大家带来iWALK 30W PD充电器的拆解，这款充电器边角设计圆润方便携带，且支持目前市面上的多个主流快充协议，兼容性良好，能够满足市面上大多数产品的快充需求。下面我们就来看看其内部做工用料如何。

一、iWALK 30W PD充电器外观

白色外包装盒整个设计风格简约，包装盒正面印有iWALK品牌名称和产品三个特性等一些信息。

包装盒背面印有产品的基本信息，产品已经通过了3C认证。

打开包装盒，充电器放置在内部塑料盒的内部凹槽里。

包装内含充电器、保修卡和产品合格证。

iWALK这款充电器机身壳非常的光滑，机身壳分为灰白两部分，主体白色机身壳和输入端灰色外壳使用超声波焊接进行连接，各面之间为光滑弧面过渡不硌手。

机身底部外壳标注产品参数信息

产品名称：旅行充电器

SKU:ADL012

型号：QC54

输入：110-240V~ 50/60Hz 0.8A

输出：5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A

最大输出功率：30W

制造商：深圳市壹博源电子有限公司

产品已经通过了3C认证。

输入端配备可折叠插脚，收放自如携带方便，且不易刮伤其它电子产品。

输出端配备一个USB-C接口，黑色舌片不露铜。接口旁边印有PD 30W字样，下端印有iWALK品牌。

和苹果30W充电器大小直观比较，体积差不多大。

充电器净重约为96g。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持Apple 2.4A和USB-DCP协议，以及QC2.0/3.0、Samsung-AFC、Huawei-FCP/SCP多个快充协议。

此外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A五组固定电压档位。

二、iWALK 30W PD充电器拆解

暴力拆开输入端外壳，插脚和PCB板之间通过红黑导线焊接进行供电。

插脚以及金属弹片使用黑色塑料板进行封装固定。

PCB板正面一览，焊接有延时保险丝、NTC涌浪抑制电阻、安规X电容和共模电感。

延时保险丝特写，规格为2A 250V。

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

安规X电容特写，来自阿JURCC捷威电子。

共模电感特写，用于抑制EMI干扰。

PCB板侧面一览，焊接有两颗初级滤波电解电容、一颗PWM主控芯片供电电容以及另一个共模电感。

初级滤波电解电容特写，规格为400V 22μF。

另一颗初级滤波电解电容的规格为400V 33μF。两颗并联工作，总计55μF。

PWM主控芯片供电电容特写，规格为63V 10μF。

另一颗共模电感特写。

PCB板另一侧焊接有充电器的次级同步整流MOS以及两颗输出滤波电解电容，初级开关MOS管贴有金属散热片，辅助散热。

同步整流MOS来自Vanguard威兆半导体，型号VST013N10MS，NMOS，耐压100V。

威兆VST013N10MS详细资料信息。

输出滤波电解电容特写，规格为25V 680μF。

另一颗规格为25V 1000μF，两颗并联。

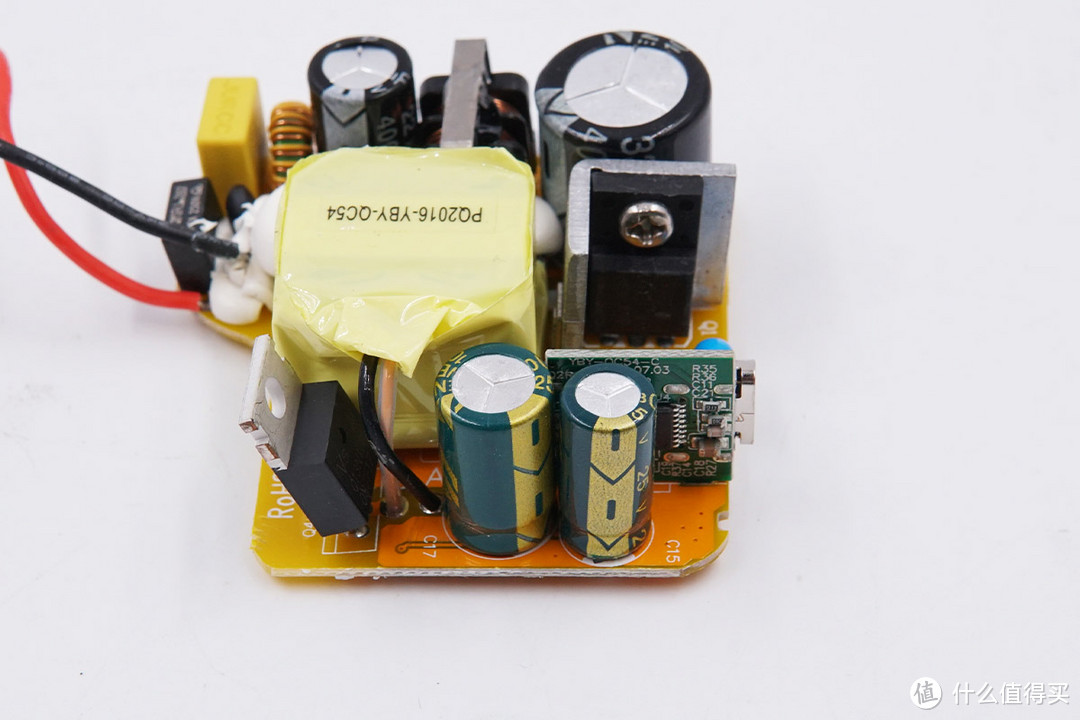

变压器使用马拉胶带包裹绝缘，上面喷码有信息。

输出端一览，初级开关管使用螺丝固定在散热片上，中间是输出抗干扰Y电容，USB-C接口使用协议小板垂直焊接在主控PCB板上。

初级开关管来自四川立泰，型号MHFIRF10N65M，耐压650V，导阻0.8Ω。

四川立泰MHFIRF10N65M资料信息。

耕源USB PD3.0三合一识别芯片CY2311，TSSOP-16L封装。耕源CY2311符合USB PD Rev 3.0 v1.1，已经通过了USB-IF认证（TID：1061013），内置CC / CV控制器，支持Vout 20mV /步进3.3至20V、电流限制50mA /步至6A、e-Marker电缆检测等，并支持APPLE 2.4A、BC1.2协议识别。

耕源CY2311资料信息。

USB-C接口的输出VBUS开关，丝印S3115。

蓝色Y电容特写。

PCB板背面一览，初级次级分界明显，且置有足够的安全距离。

输入端ABS210整流桥。

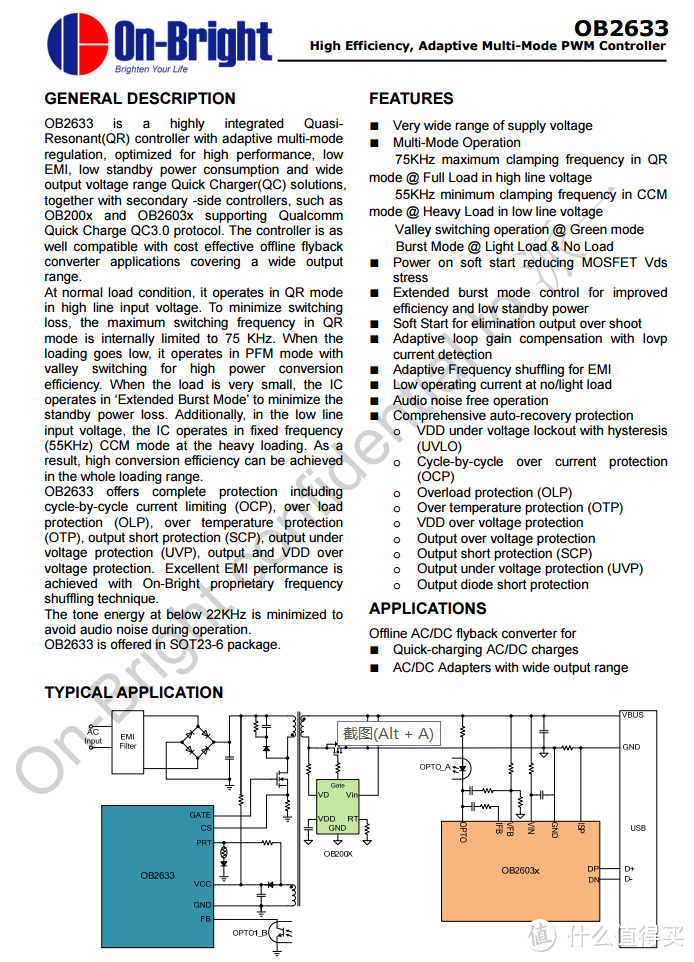

PWM主控芯片，丝印33931为昂宝的OB2633。该芯片采用SOT23-6封装，是一款高度集成的准谐振（QR）控制器，具有自适应多模式调节，优化了高性能、低EMI、低待机功耗和宽输出电压范围的快充解决方案。OB2633提供完整的保护，包括逐周期限流（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路保护（SCP）、欠压保护输出（UVP）、输出和VDD过电压保护。

充电头网了解到，昂宝OB2633此前已被网易智造18W快充充电器、MOMAX 66W USB PD充电器、JDB劲电宝 18W USB PD充电器等产品采用。

CT1019光耦合器，横跨在初级次级之间，用于调节反馈输出电压。

次级同步整流控制器。

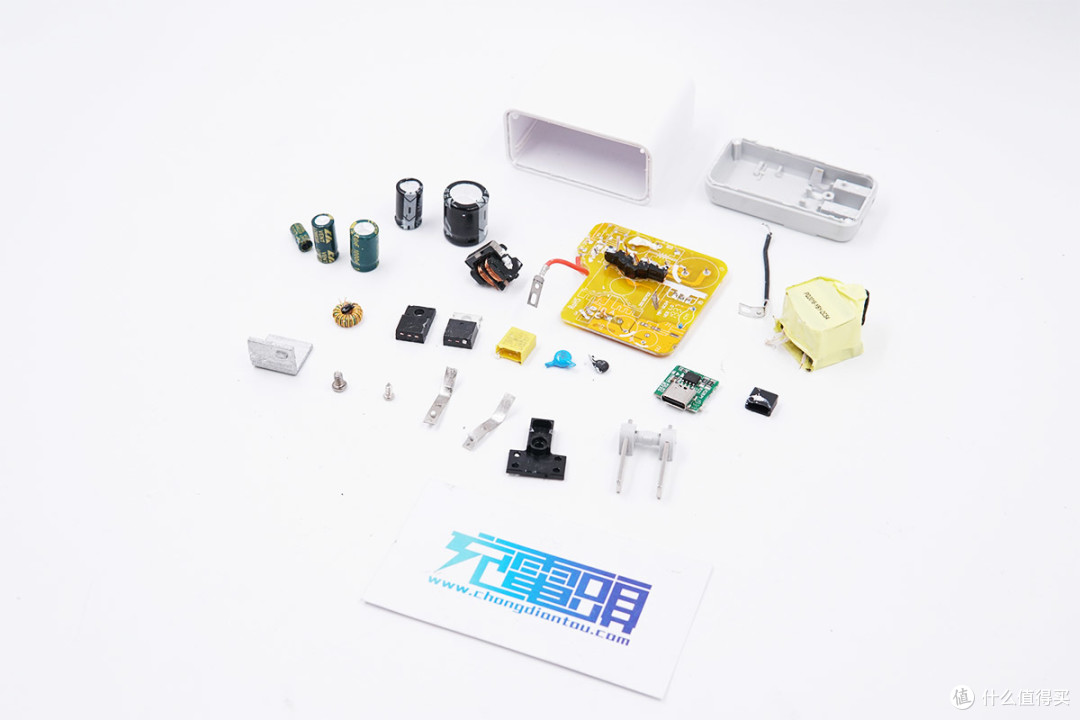

全部拆解完毕，来张全家福。

充电头网拆解总结

iWALK 30W PD快充充电器机身壳采用亮面烤漆工艺，各侧面之间为光滑弧面过渡不硌手。USB-C接口支持Apple 2.4A和USB-DCP协议，以及QC2.0/3.0、Samsung-AFC、Huawei-FCP/SCP多个快充协议，兼容性很好，除此之外还具备5V/9V/12V/15V/20V五组固定电压档位。30W快充功率可以满足市面上大多数电子产品的快充需求。

充电头网通过拆解了解到，这款充电器内置昂宝OB2633主控芯片、四川立泰初级开关管、威兆半导体同步整流MOS以及耕源USB PD认证协议控制芯片CY2311等元器件；主控开关MOS设有金属散热片，初级侧元器件之间通过注胶固定及辅助散热，保证产品的稳定性。
