robert240/241擦地机器人福音 —超强电池改装记
楼主几年前美淘了一个irobot240。基本上全新但是没有充电器,之前想着国内肯定能配的到,所以就坑爹了,结果发现淘宝到处都没有,原装充电器也没有。怎么办..
..各种百度,想着电压电流一样能不能用万能充。直接拿去充了,居然能充进去,那个时候胆子可真大。
但是呢,这个机子还有个缺陷,拖地的时间还是短了点。后来想着淘宝上买了一个电池。什么波斯顿电芯,4400毫安,现在想起来真坑,各种搜不到这种电池。用了一次以后也罢工了,淘宝上也是差评,电池不给力拖地机器人也就放着吃灰了很久。
过了没多久,突然想起家里还有,机器人,所以,想着还能拿出来用用,突然想起来改造电池的想法,生命在于折腾。先看看目前的半成品吧。和原装的电池差不多,哈哈
楼主的想法。先拆了电池,看看里边是什么。撬棍撬开你居然是一节18650电池。嗯,再打开里面是一块保护板。想着怎么改造呢,那就把这块18650电池改成可以拆卸的吧。不知道哪里翻出来两个电池片。淘宝买了两块18650电池,加上以前的充电器。
拆了的原装电池,加了电池弹簧
这样好像还是不够给力,要是能够再来两块电池就好了。楼主开始了1:1的复制电池的过程。外壳怎么造?3D打印。楼主没学过3D打印,搜索各种资料,搜索了半天,找到一个犀牛,然后开始吭哧吭哧的画图了。这么简单的东西,楼主花了一个星期。

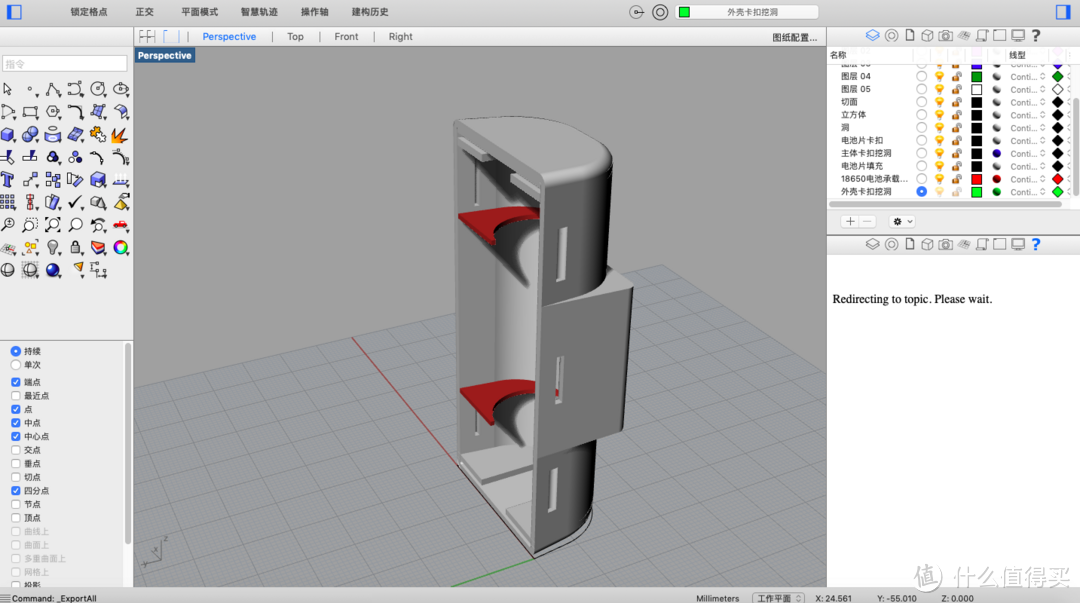

设计稿的图片。楼主是个写代码的,你绝对不相信吧。
第一版。淘宝我找了一个打印的卖家,花了70块大洋。打印了2个。淘宝上又买了一个电池座,买了电池触片。来来回回等了一个星期,心累。
拿到手时,发现坑死了对不上号。有好多地方设计不对,首先呢电池接口的那个这插座被我设计歪了,对不上去。然后那个卡扣的地方好像位置不对。用小刀改了下勉强塞进去。

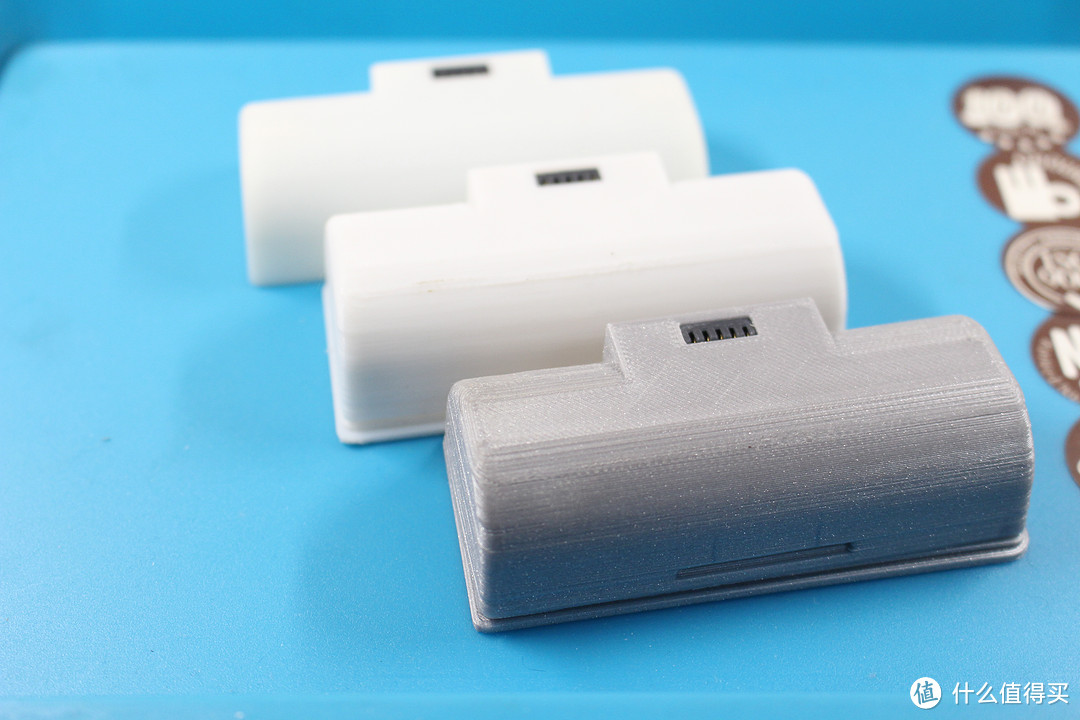

第二版。这边改的比较好了,基本上没有什么太大的问题。超级顺滑,使用上没有任何问题。
第三版,加后盖。

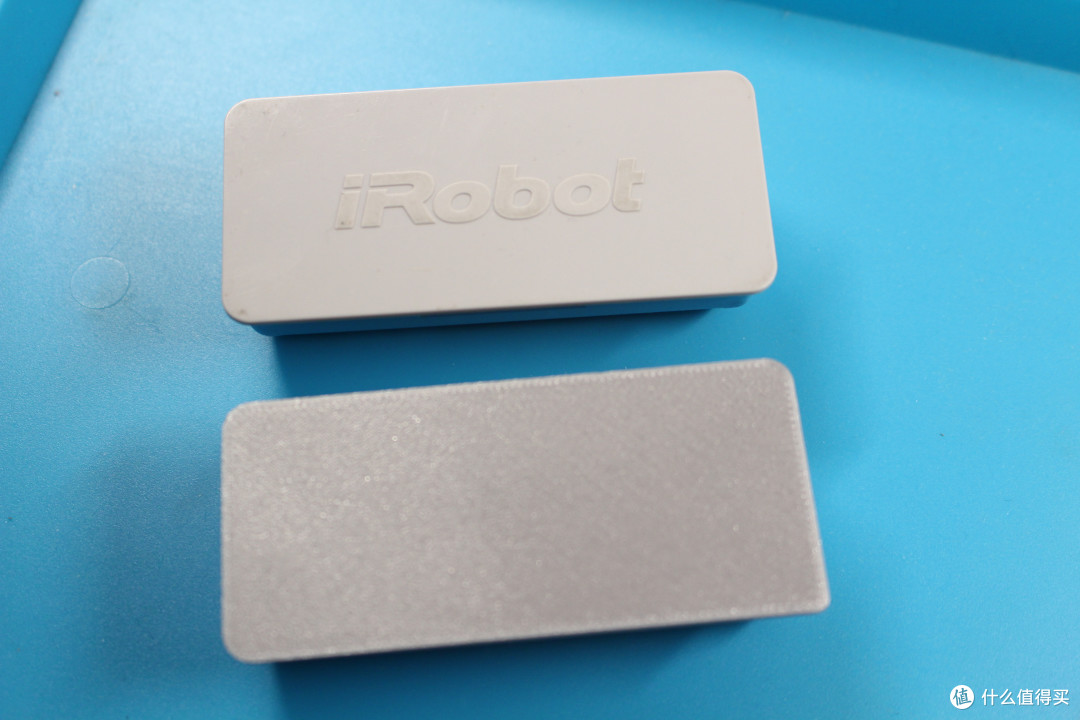

楼主的这个irobot240电池盒不错吧。
