仅售599首发还半价 零刻EX多功能显卡扩展坞首发开箱与测试

之前零刻发布的 EX 多功能扩展坞，补足了零刻产品线内外接显卡迷你主机的产品类别，599(预售阶段GTi12Ultra搭配价299，GTi14Ultra免费送)的价格，完整的 PCIe Gen4x8 + Gen4x1 + 600W 电源性价比也是非常高的，尤其是搭配 GTi12Ultra 半价基本属于买电源送扩展坞了。

不少迷你主机玩家对这款产品很感兴趣，由于我购买的 GTi12 Ultra 还没到货，先用手头的 GTi14 Ultra(U9 185H+32GB DDR5)搭配 EX 扩展坞测试下性能表现如何。

▼零刻 GTi14 Ultra + EX 扩展坞 + 微星 RTX4060 魔龙

理论分析

目前主流的显卡扩展坞分为两类：

• 雷电3/雷电4扩展坞

• Oculink扩展坞

二者各自有一些的优缺点，以雷电扩展坞为例

• (优点)雷电扩展坞发布时间较早，兼容性相对更好

• (优点)雷电是设备外部接口，支持热插拔

• (缺点)雷电受限于带宽(总带宽最高也只有40Gbps，上下行各自要吃掉一半，加上协议本身限制实际带宽远小于20Gbps)，性能损耗较大

• (缺点)雷电芯片成本较高，相对价格贵一些

作为这两年的新星，Oculink 扩展坞优缺点也更明显:

• (优点)无需专用芯片，成本更低

• (优点)最高 PCIe Gen4x4(理论带宽64GT/s,近似约8GB/s,精确值需考虑编码损耗、误码率和实际设备能力)，性能损耗更小

• (缺点)产品发布时间较短，有一些兼容性问题

• (缺点)接口定义限制，不支持热插拔，需要严格遵循先打开扩展坞-再打开主机/笔记本的顺序

而零刻的这款扩展坞，其实相当于一个增强(但接口仅支持零刻自有迷你主机)的 Oculink，带宽部分相比 Oculink的 PCIe Gen4x4 翻倍到 PCIe Gen4x8 理论带宽提高了一倍，刚好可以完美搭配 RTX4060,4070这些官方规格PCIe Gen4x8的显卡。我个人总结优缺点如下:

• (优点)自带600W电源，价格很有诚意

• (优点)最高 PCIe Gen8x8(理论带宽128GT/s,近似约16GB/s,精确值需考虑编码损耗、误码率和实际设备能力)，中端新显卡没有带宽损失

• (优点)支持1根 PCIe 外接扩展，可以扩展 SSD 或是无线网卡(并外接天线)

• (缺点)仅能支持零刻自有产品

• (缺点)目前版本尺寸不能很好的支持3槽显卡，后续据说会有改进款模具支持更宽的显卡

性能测试

由于时间限制这次就主要测试 PCIe 带宽和理论跑分，游戏部分相对比较少，大家可以根据理论跑分来预估一下，测试配置是零刻 GTi14 Ultra(U9 185H+32GB DDR5) + 微星 RTX4060 8GB 魔龙，显卡驱动版本32.0.15.6094 系统版本Win11 10.0.22631.256。

正常连接后开机-安装驱动，打开 GPU-Z 可以看到 Bus Interface PCIe x8 4.0 后面显示 @ x8 4.0，说明显卡已经成功跑在 PCIe Gen4 x8 的满速规格上。这部分3060之类的老卡由于显卡限制，应该只能跑在 PCIe Gen3 x8 上，如果没有x8而是x4、x2 或是x1，可以用橡皮擦一下显卡的金手指(老显卡时间长氧化或是落灰)，应该就可以恢复正常的x8了(小破站上最近刚看到类似案例)。

带宽测试

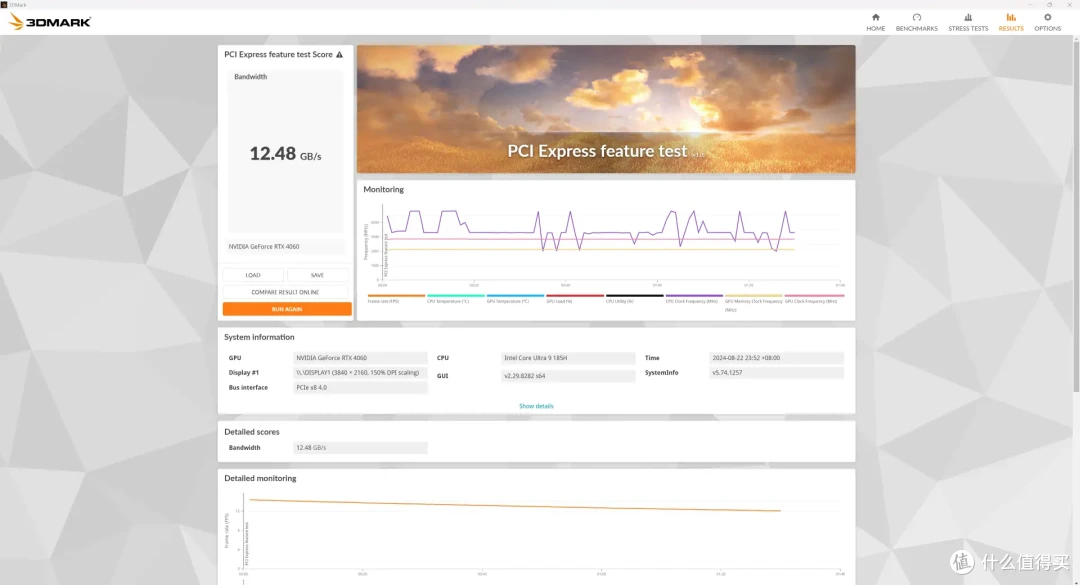

首先是 3DMark PCIe feature test，实测 RTX4060 带宽跑到了12.48GB/s，相比 Oculink 确实有翻倍的带宽表现(与小破站充电头网测试的数据相比大约是2.38倍)，相比雷电扩展坞领先的就更多了(之前用JHL7440+RTX4070测试, DP 独占条件下实测带宽大约是2.85GB/s)。

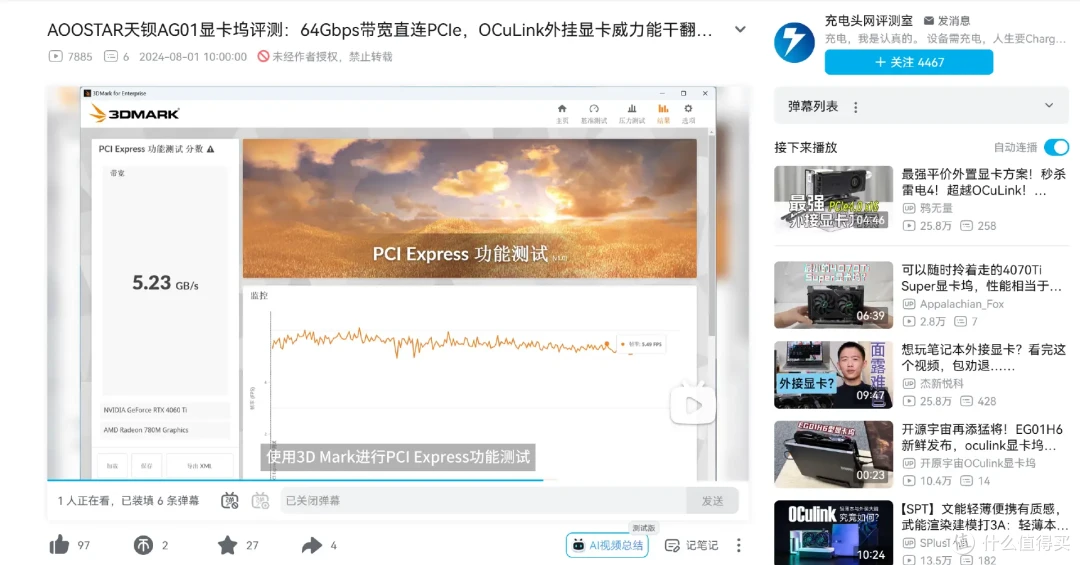

小破站充电头网之前测试的 Oculink 显卡坞，PCIe Gen4x4(理论带宽 + RTX4060Ti，带宽为5.23GB/s。

理论性能跑分

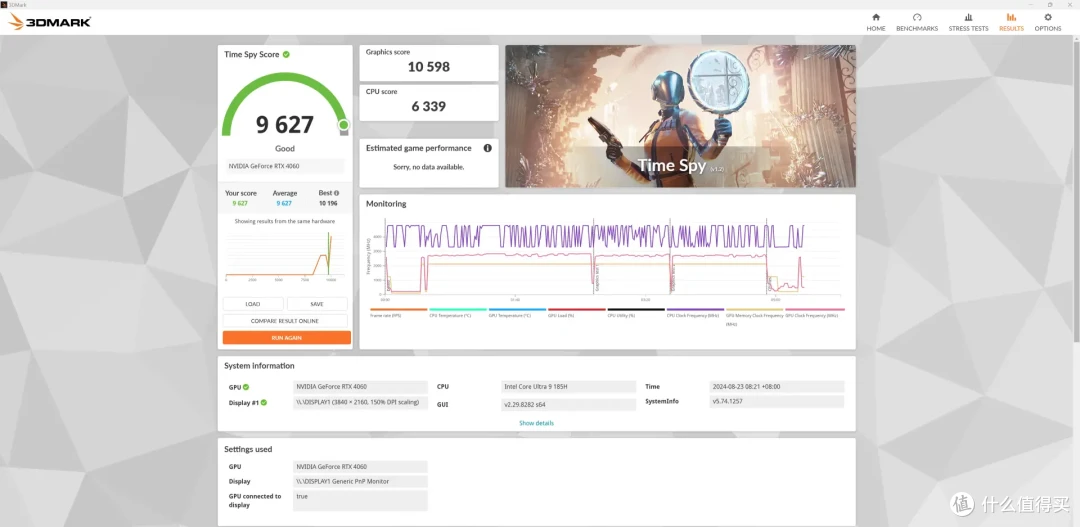

首先是 3DMark Time Spy，微星 RTX4060 8GB 魔龙搭配零刻 EX 显卡坞，实测图形分10598和桌面平台得分一致，在 PCIe Gen4x8的满带宽下确实没有性能损失。

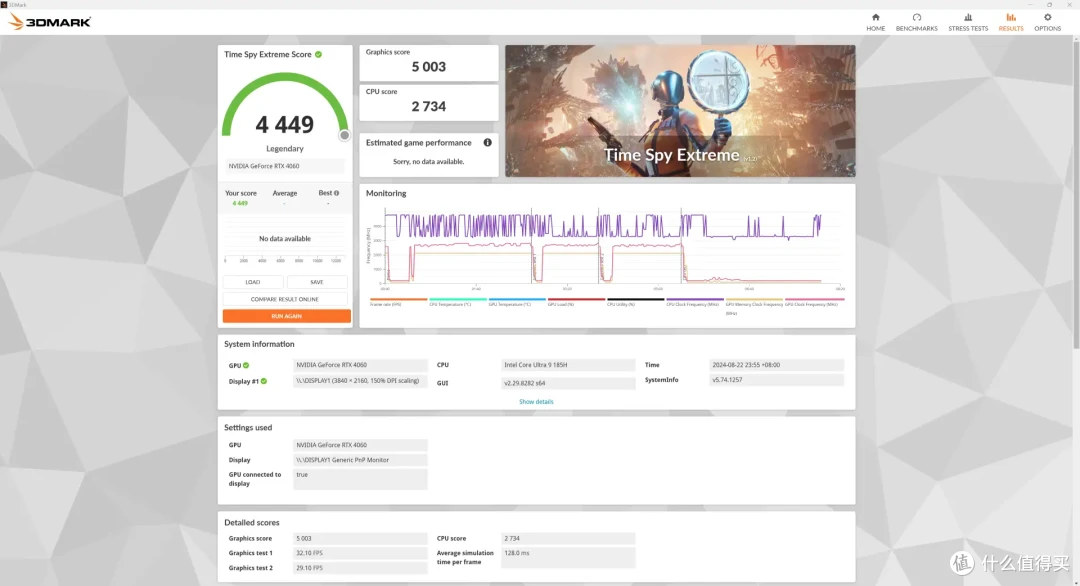

Time Spy Extreme 中，微星 RTX4060 8GB 魔龙图形分得分5003，和桌面平台也是一致的。

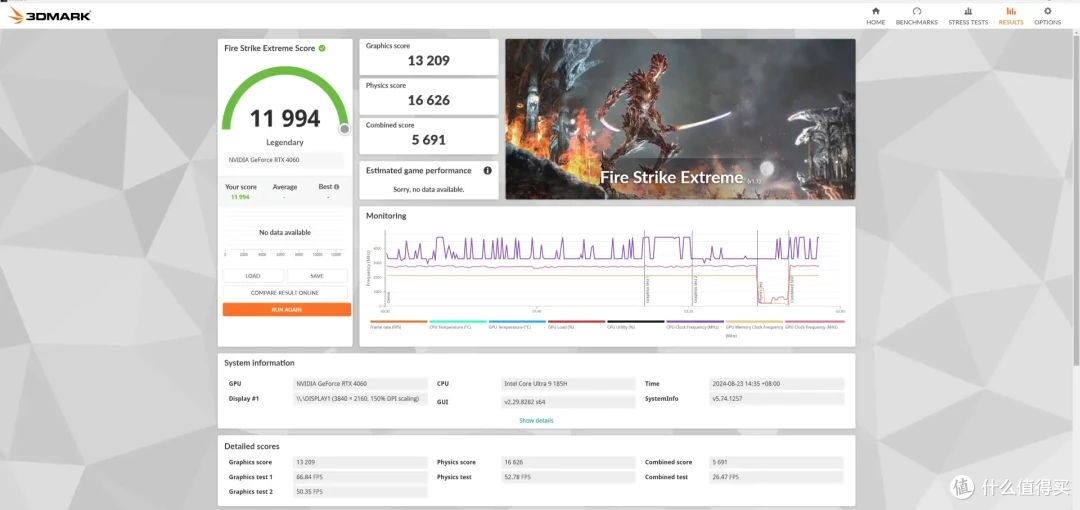

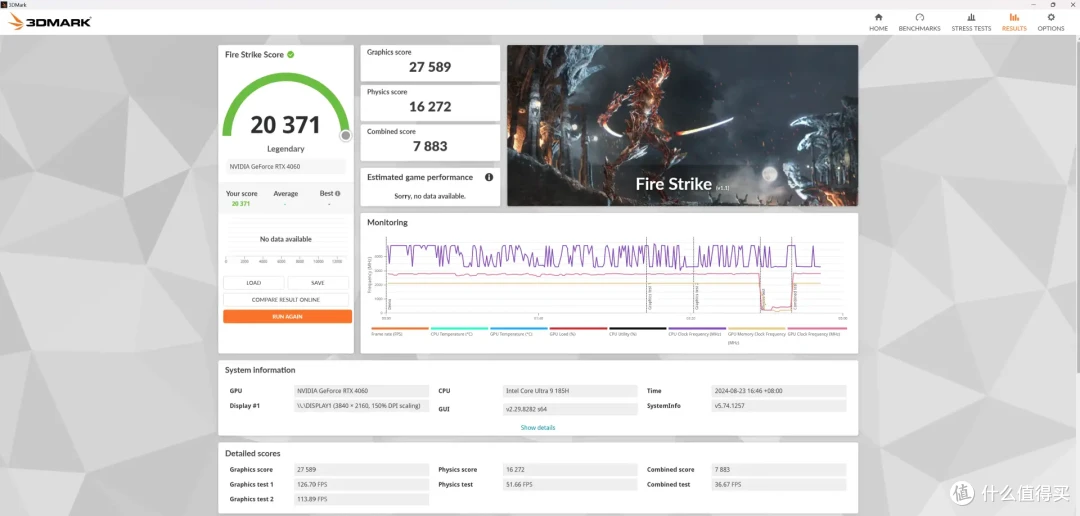

▼在更老的 FireStrike 当中，FireStrike 图形分27589、FireStrike Extreme 图形分13209、FireStrike Ultimate 图形分，同样和桌面平台一致。

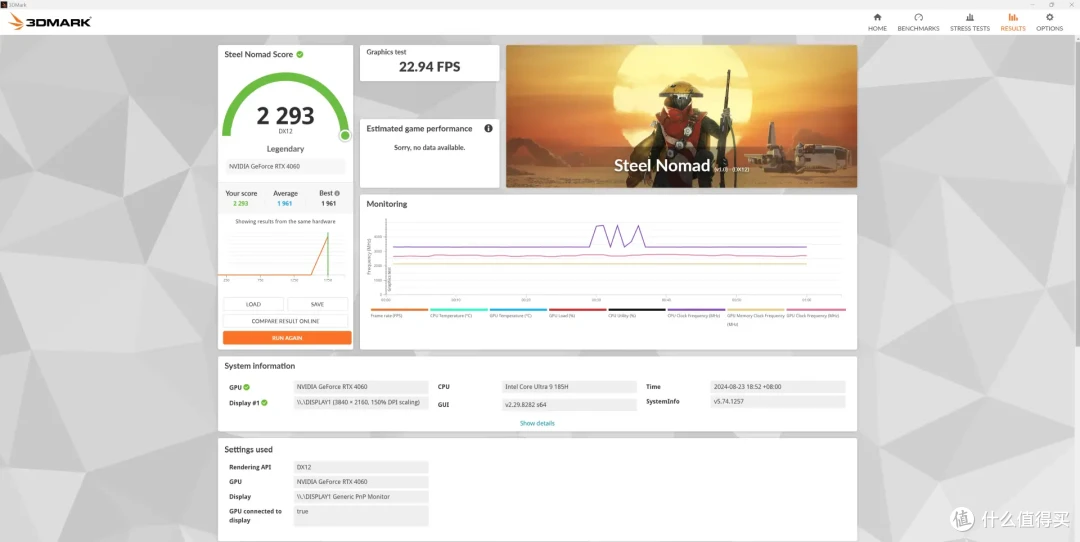

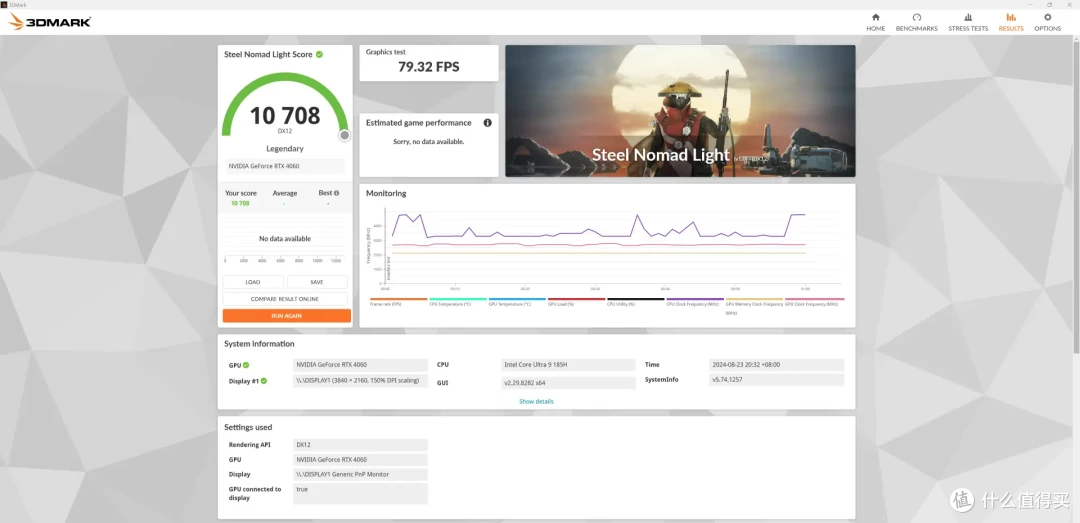

▼在全新的跨平台测试项目 Steel Nomad 以及 Steal Nomad Lite 中，RTX4060 得分则分别为2293和10708。

游戏测试

NVIDIA 刚更新了驱动来优化黑神话:悟空的表现，这部分当然也就要测一测RTX4060到底能跑到什么程度。

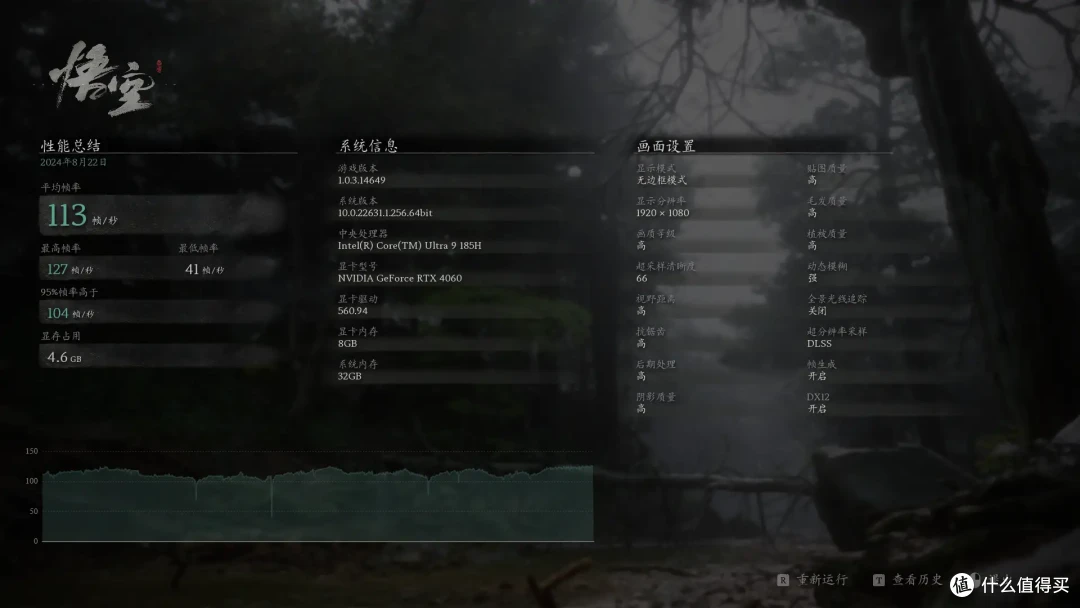

首先是1080P官方默认推荐的画质，高画质+超采样66，平均帧113、最低帧率41、显存占用4.6GB。

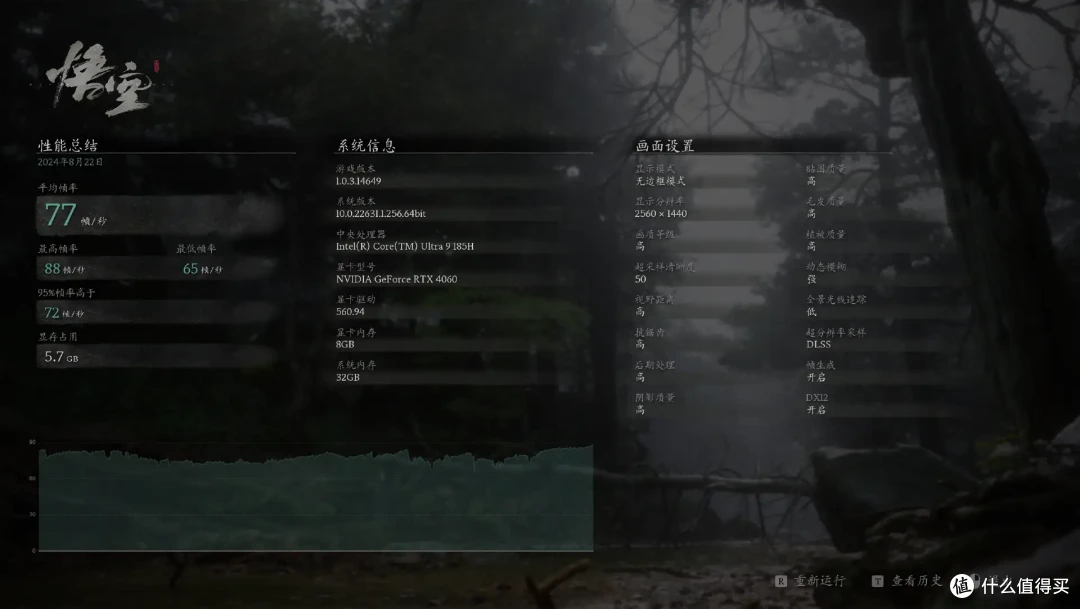

2560x1440分辨率下，高画质+超采样50，平均帧77、最低帧率65、显存占用5.7GB。平均帧77也是能玩的级别，最低帧比1080P反而更高了，感觉 Benchmark 表现有些离谱(不知道是不是又踩到了什么 Bug)。

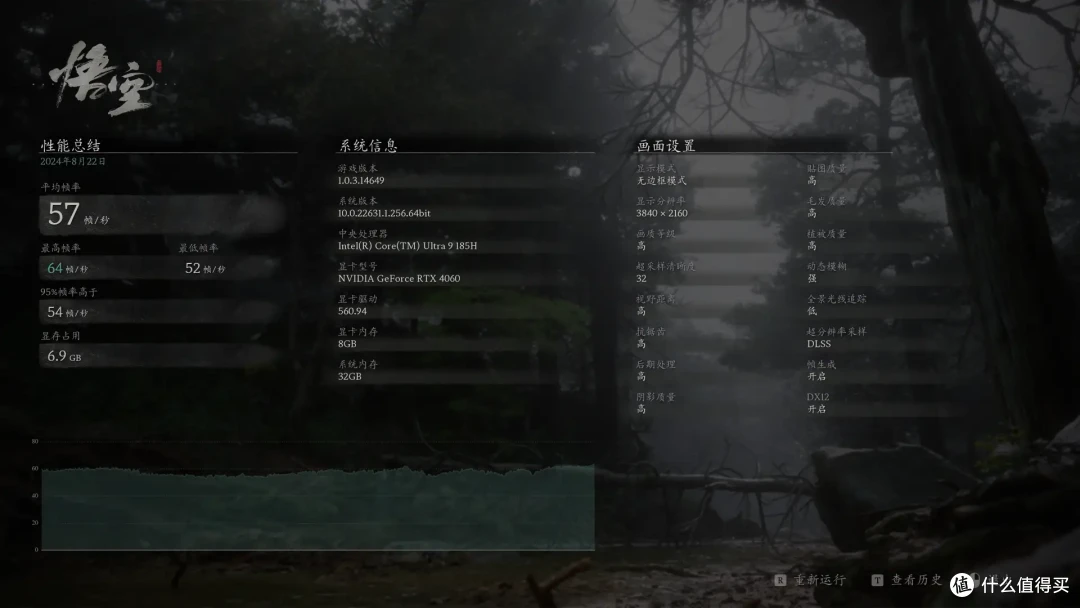

3840x2160下，高画质+超采样32，平均帧57、最低帧率52、显存占用6.9GB，基本已经是 RTX4060的极限了，不太推荐这种终端卡强开4K。

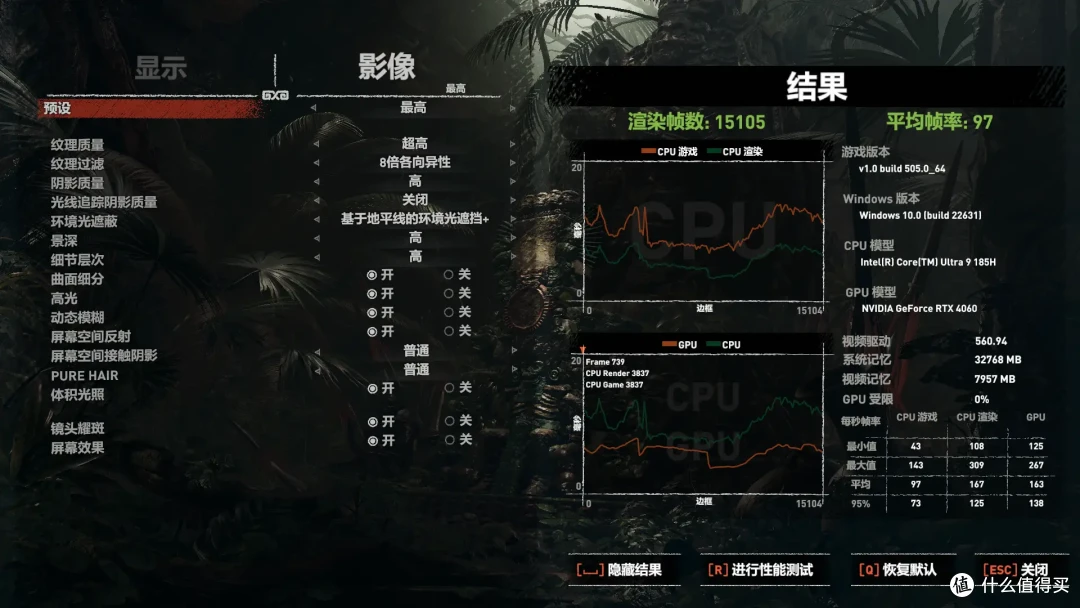

古墓丽影暗影中，1080P最高画质下+DX12+不开启DLSS，RTX4060平均帧率97帧。

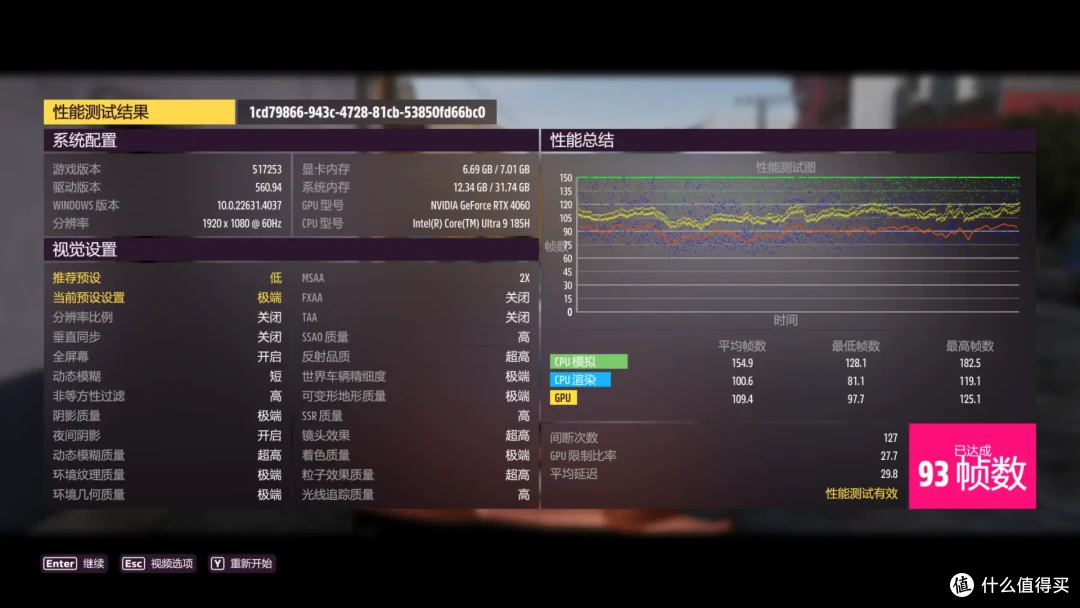

而在极限竞速地平线5中，1080P 最高画质平均帧率93帧，RTX4060 算是完成了迷你主机1080P 最高画质流畅运行的任务。当然受限于仅有 PCIe Gen4x8 的带宽，如果是本身需要 PCIe Gen4x16的高端/旗舰卡，性能部分可能还是会有一定损失的(当然正常玩家应该也不会用旗舰显卡搭配迷你主机)。

开箱、外观与显卡安装

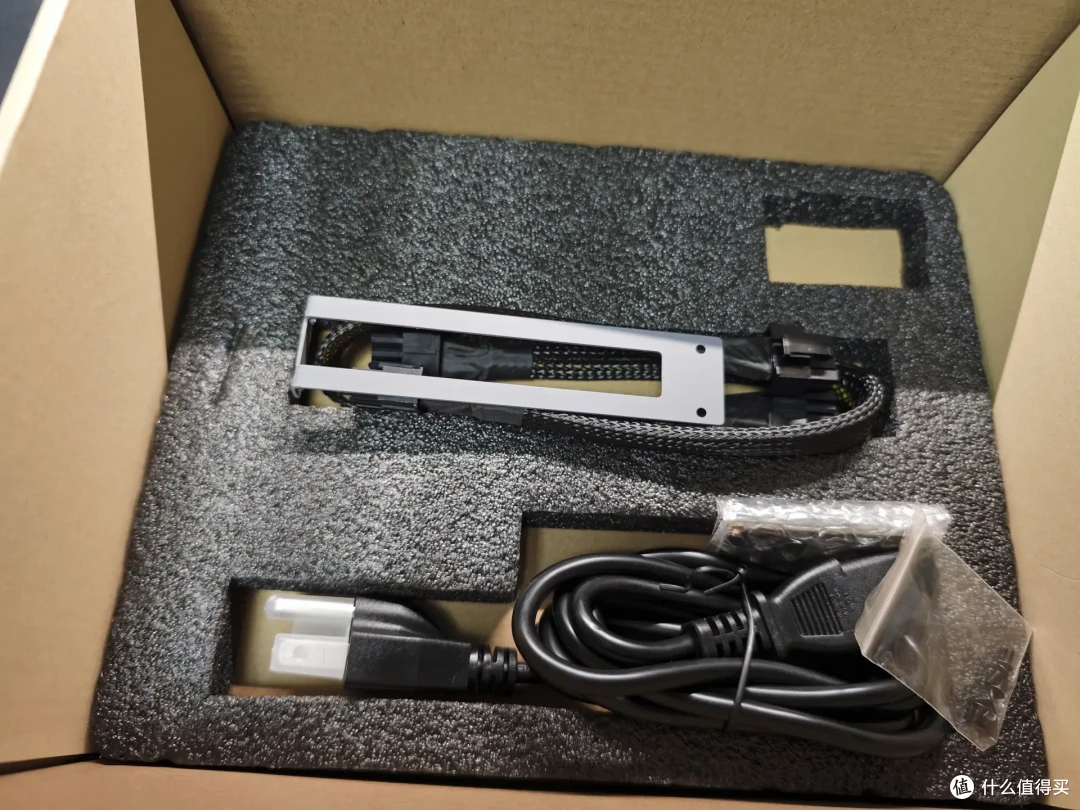

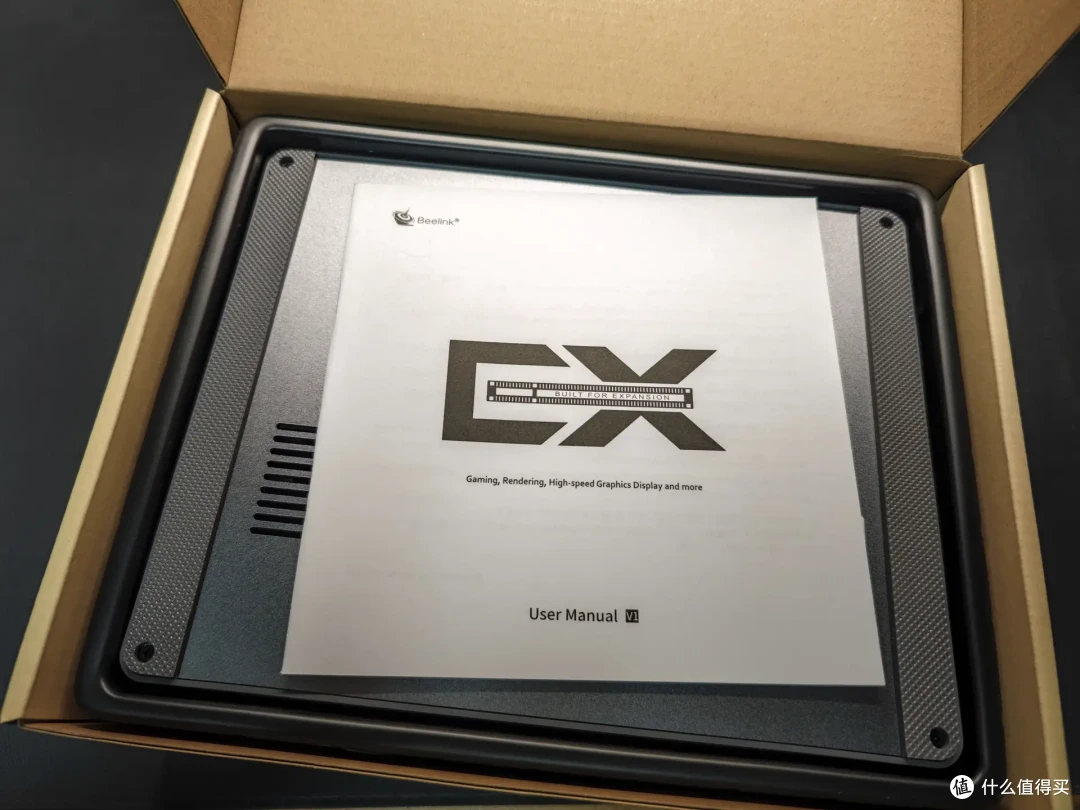

包装部分没有太多可说的，简洁工业风纸箱包装，上层是说明书和扩展坞本体，下层则是线材等配件。

扩展坞本体颜色是灰色，搭配深空灰配色的机器可能会更好看一些，我手上的这台 GTi14 Ultra 是冰霜银配色，等后面预购的 i9-12900H GTi12 Ultra 深孔灰到货后，我会再分享下深空灰配色搭配 EX 多功能显卡坞的效果。

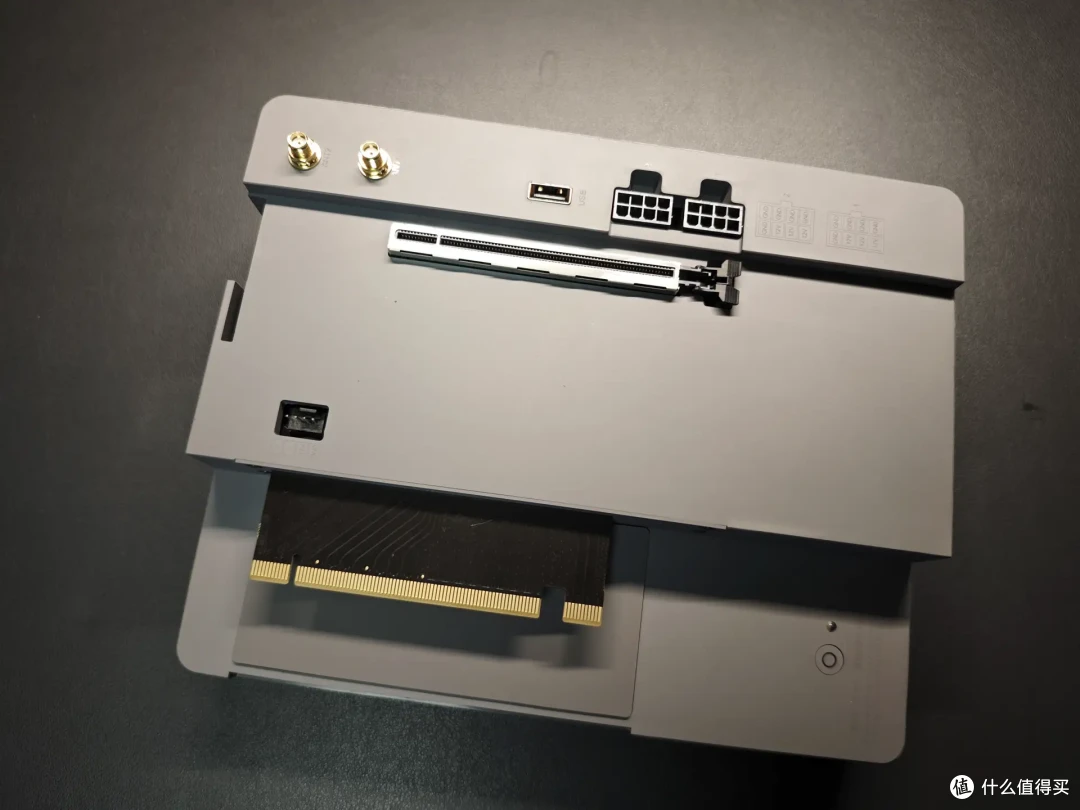

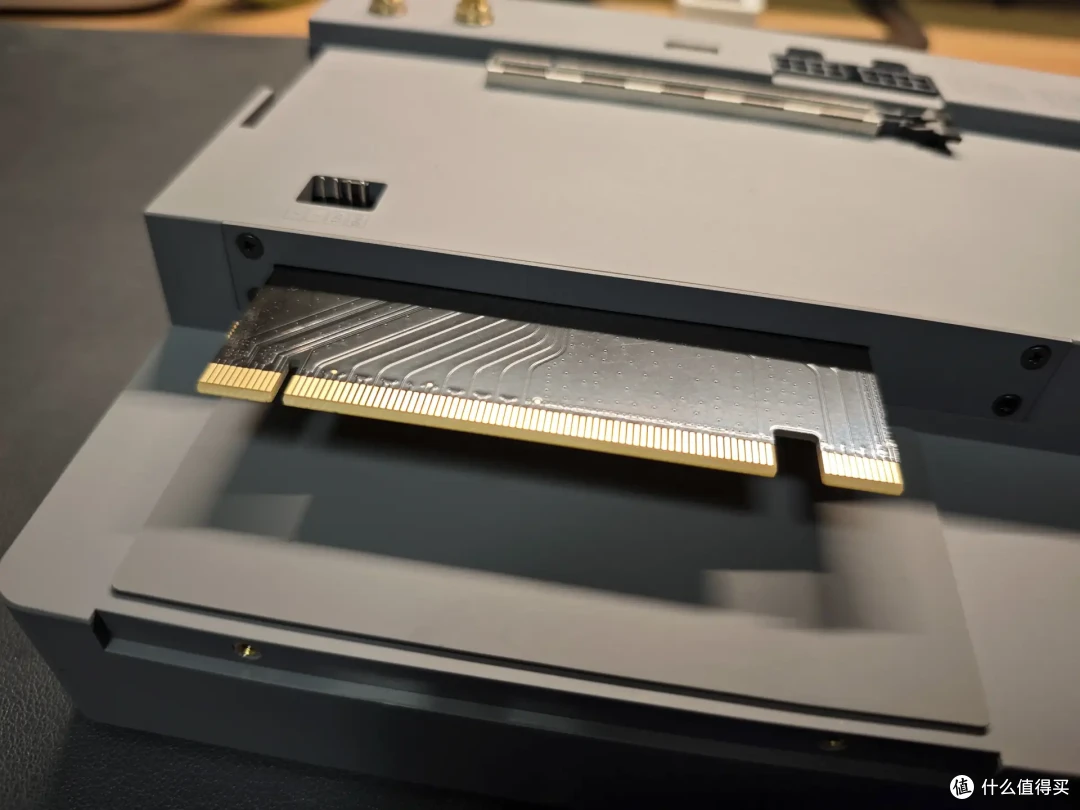

EX 多功能显卡拓展坞通过 PCB 金手指与 GTi14 Ultra 相连，接口物理规格是 PCIe Gen4 x8 + Gen4 x1，其中 8X 连接显卡、1X 连接 SSD 或无线网卡。

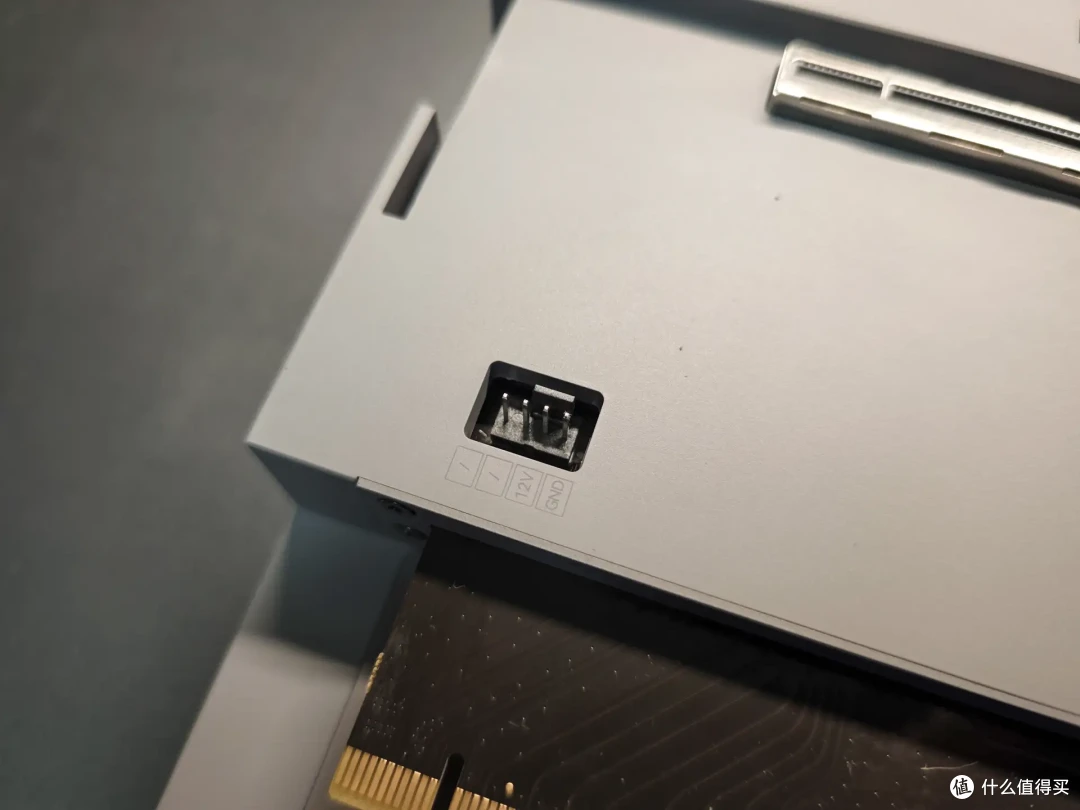

显卡坞预留有 12V 4Pin 接口，可以用来外接 12V 风扇。

供电部分提供了 PCIe 双8Pin，整机的电源规格是600W，左侧还提供一个单独的 USB2.0 接口。

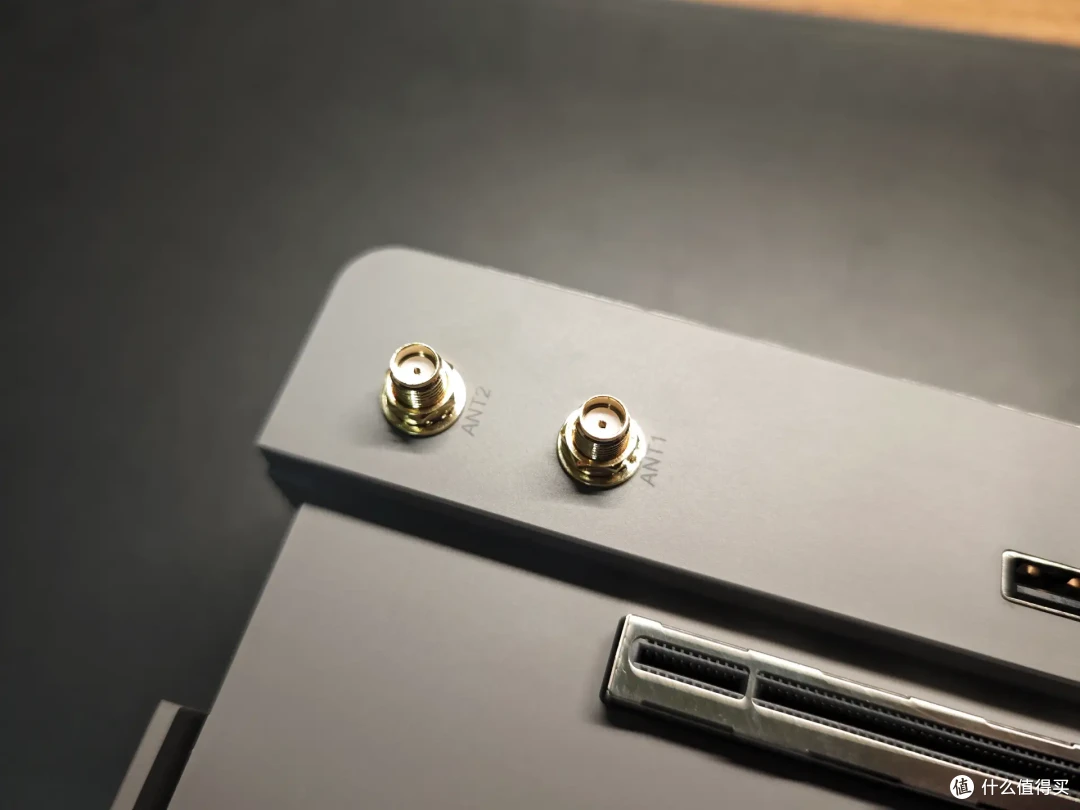

边上还有2个天线接口，可以把机器内的无线网卡拆下来，安装到扩展坞上并使用外部天线，理论上可以获得更好的无线质量。不过这部分由于仅有1个可用于扩展的 PCIe Gen4x1，只能在无线网卡和 SSD 盘位间做一个选择。

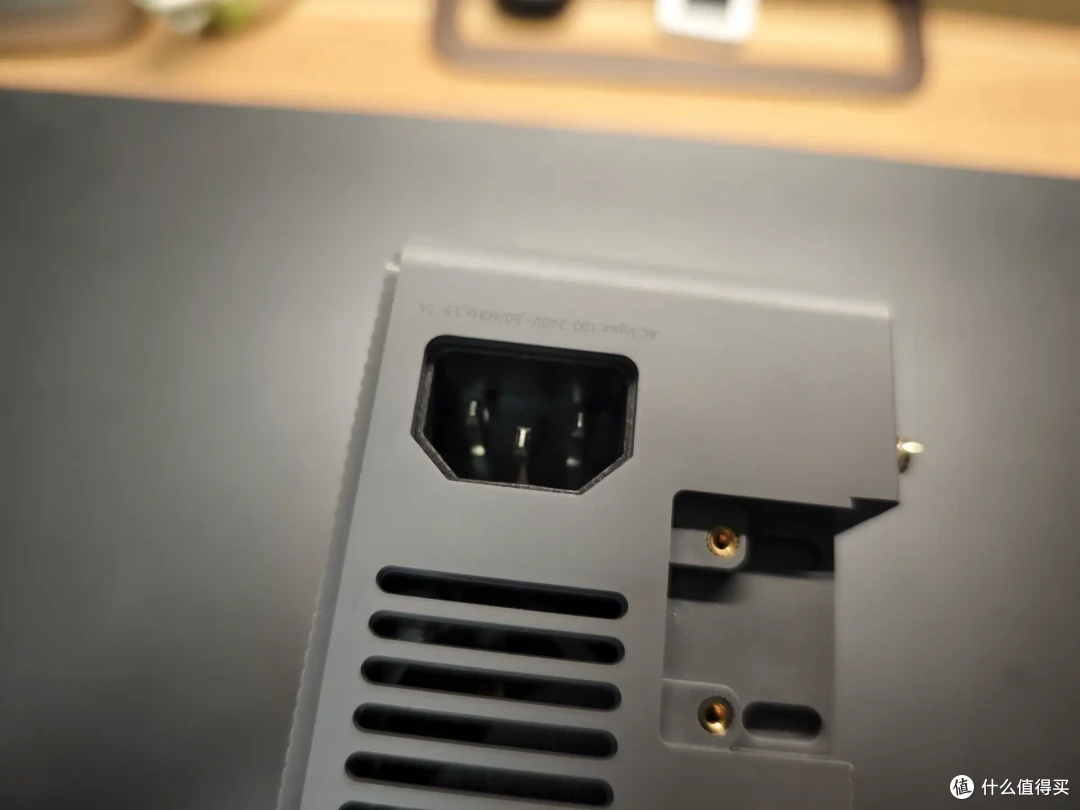

▼电源输入部分是标准的 220V 3孔梯形插座

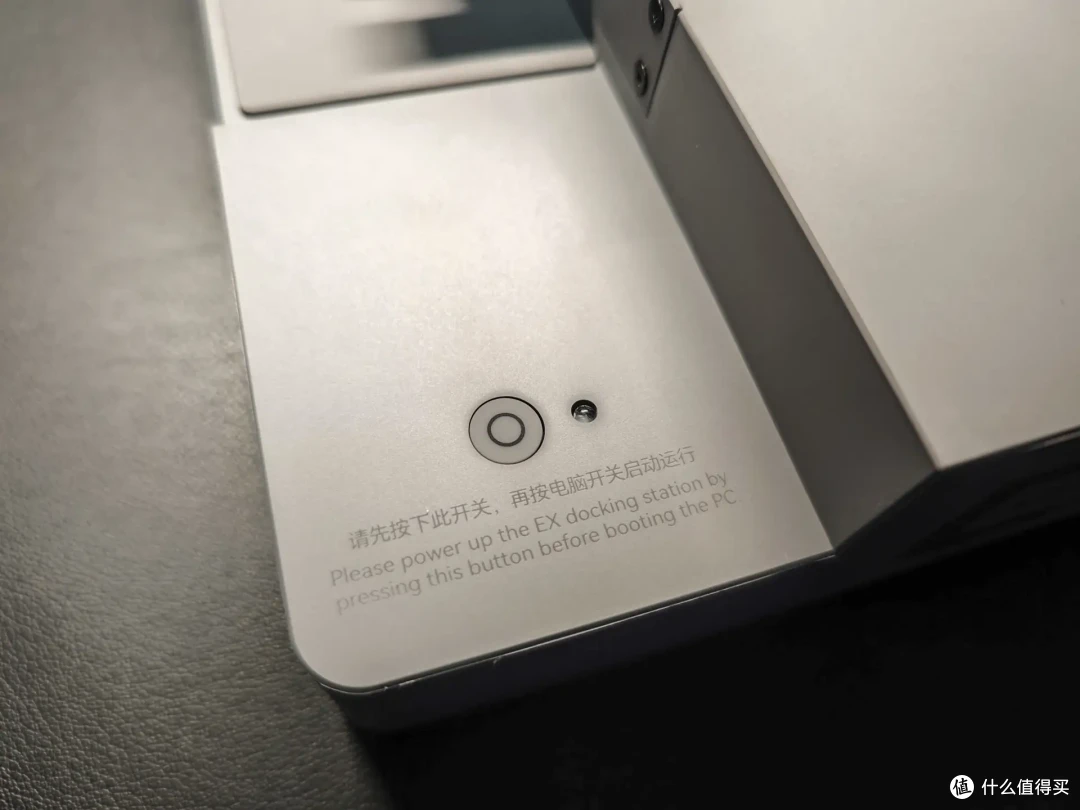

开机顺序与 Oculink 扩展坞类似，先打开扩展坞电源，再打开机器电源。

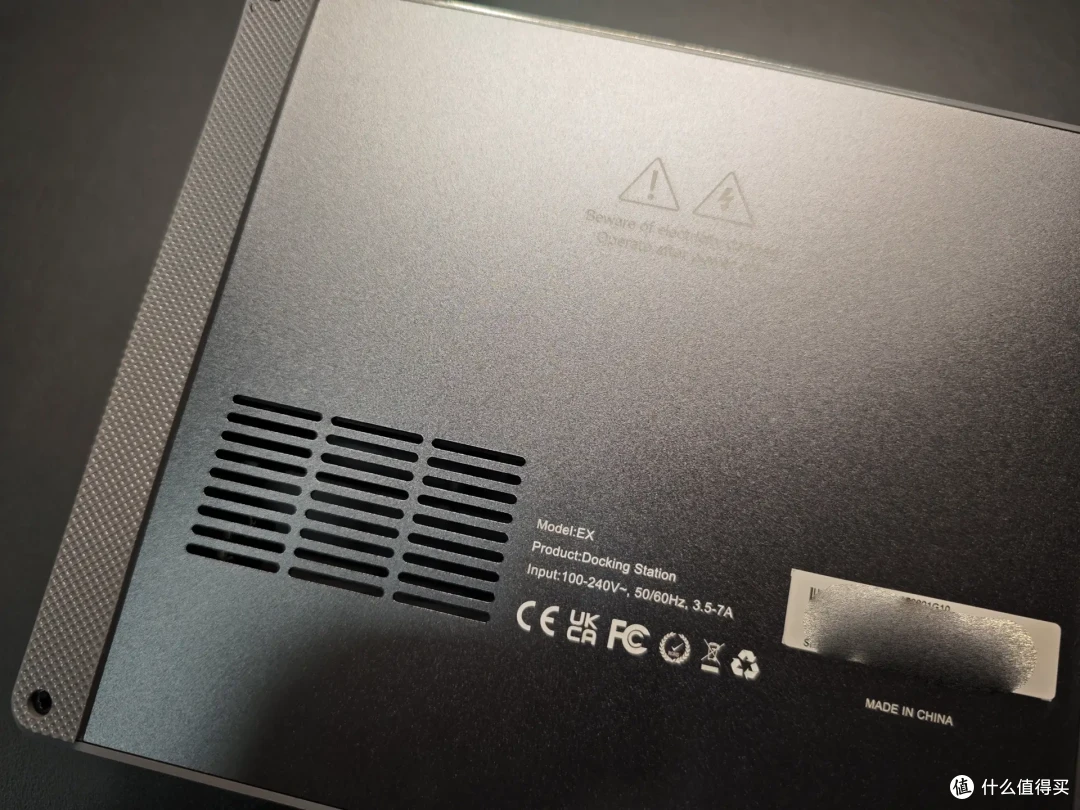

扩展坞底部为金属材质，拧下四颗螺丝即可取下盖板。

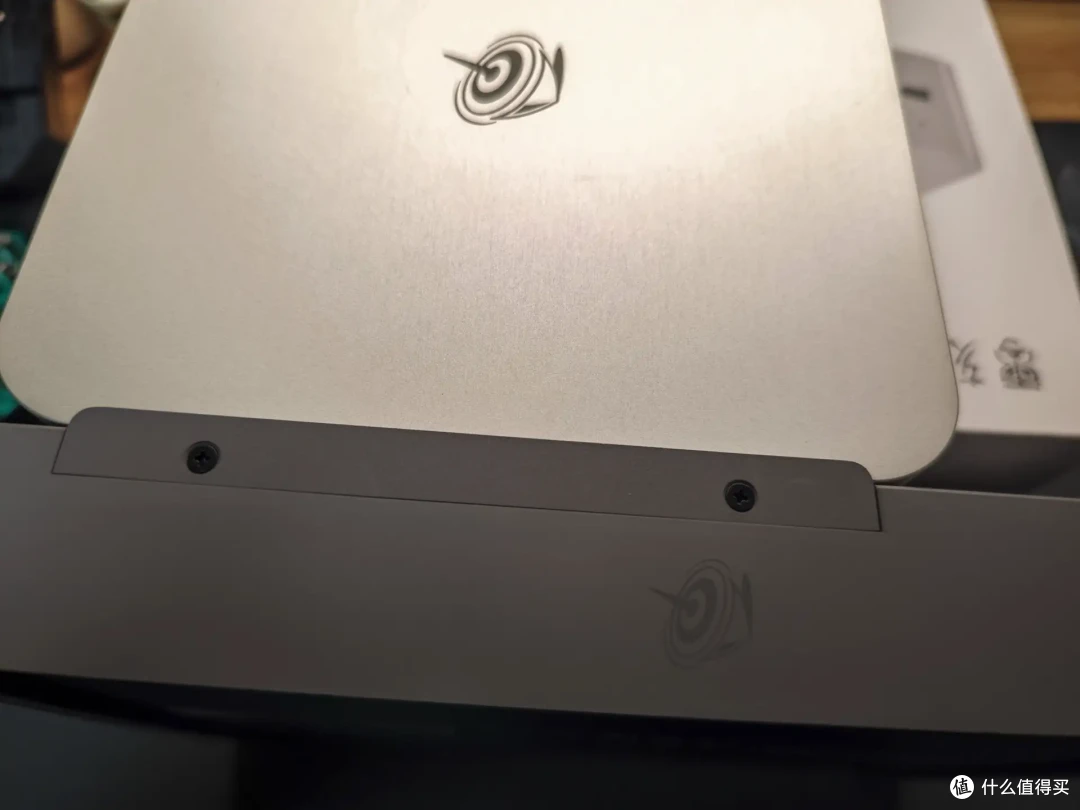

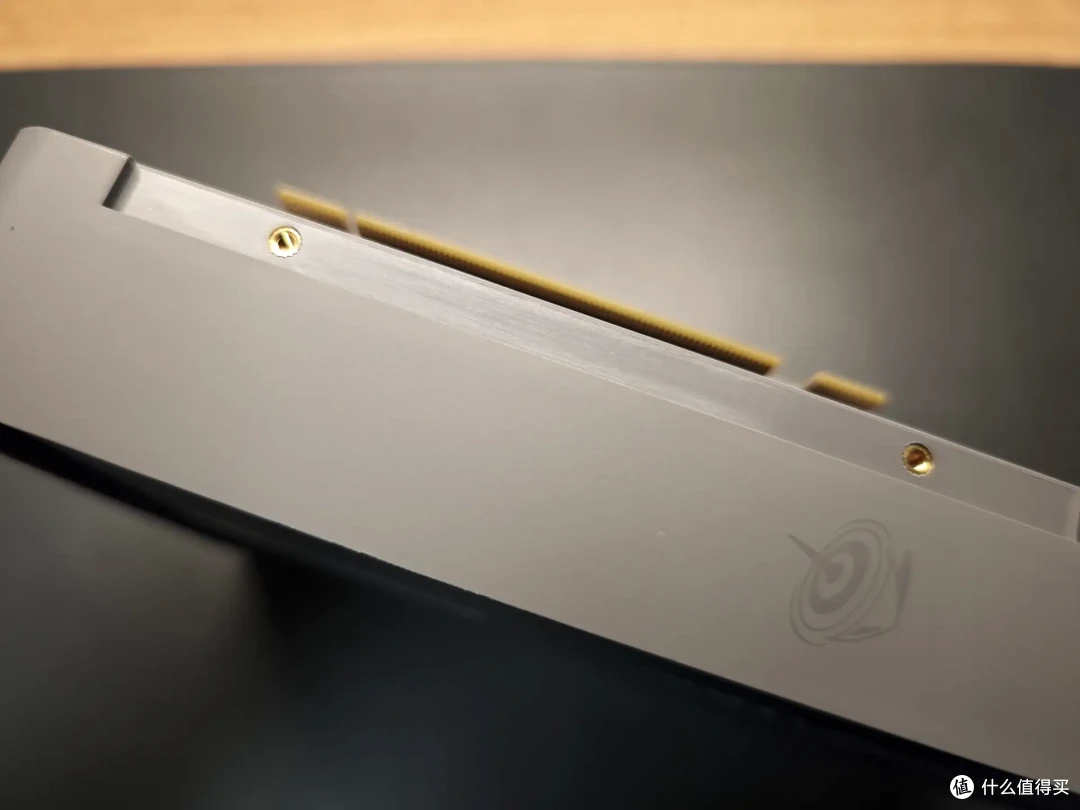

侧面留有固定孔位，使用附件内挡板+螺丝固定夹紧迷你主机。

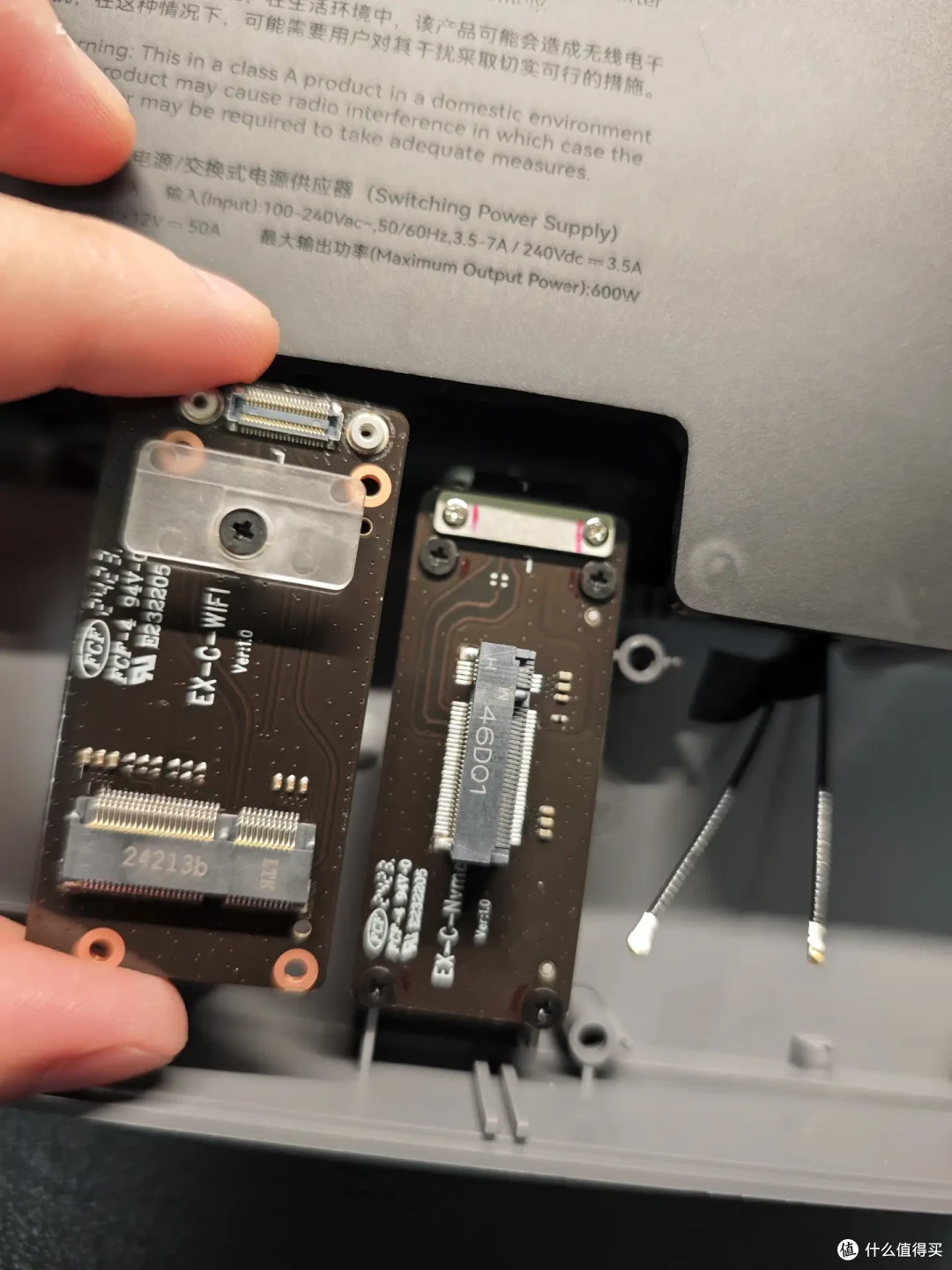

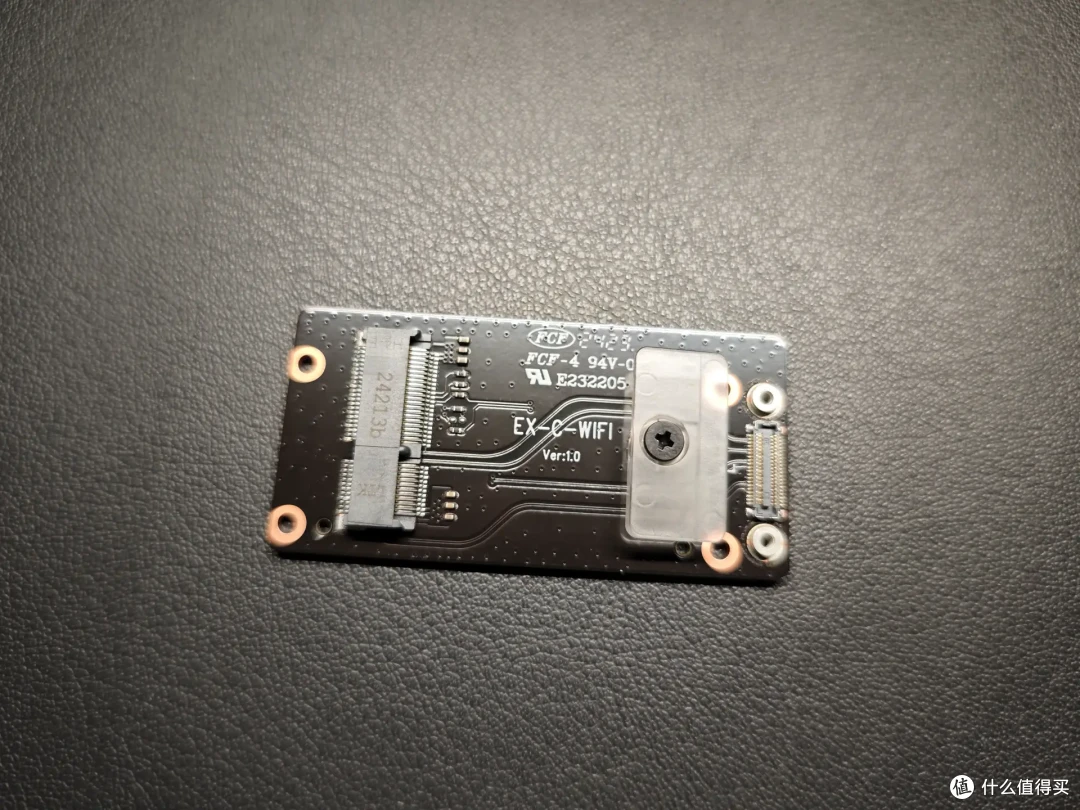

随扩展坞附赠的转 M.2 无线网卡小板，WiFi 天线连接线预留在机身内部。

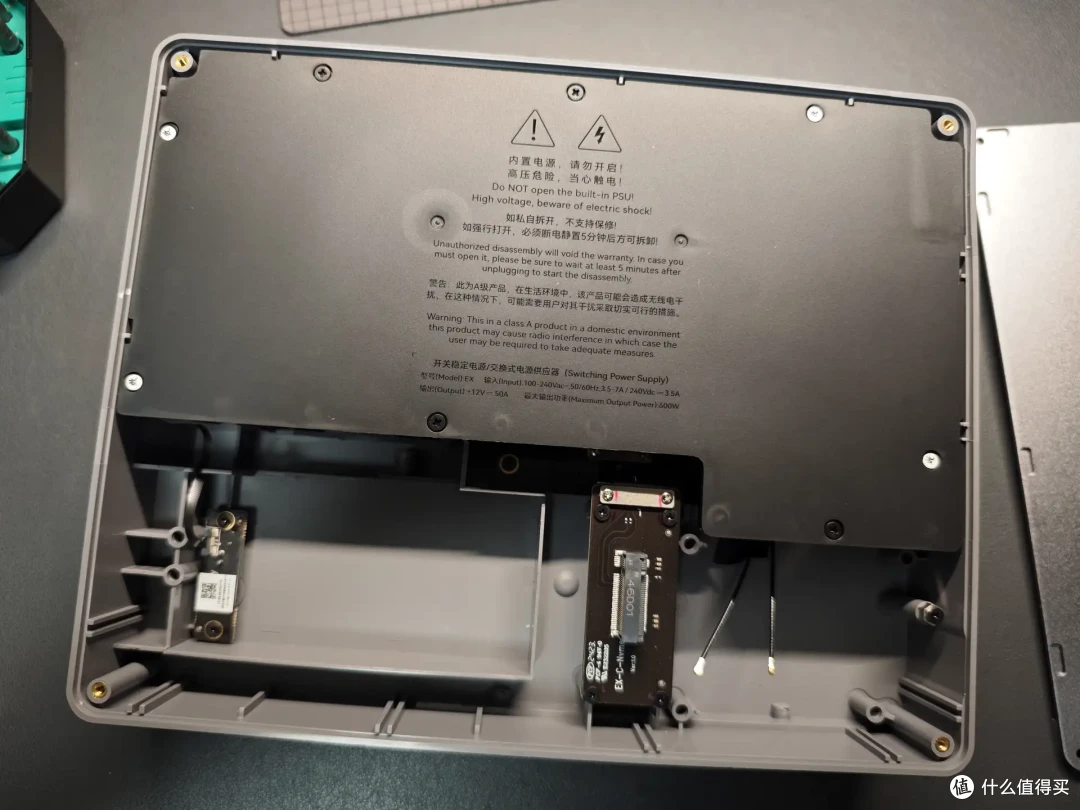

取下底部盖板，可以看到扩展坞大部分面积被电源占据，右下方为 M.2 盘位，以及预留的天线。

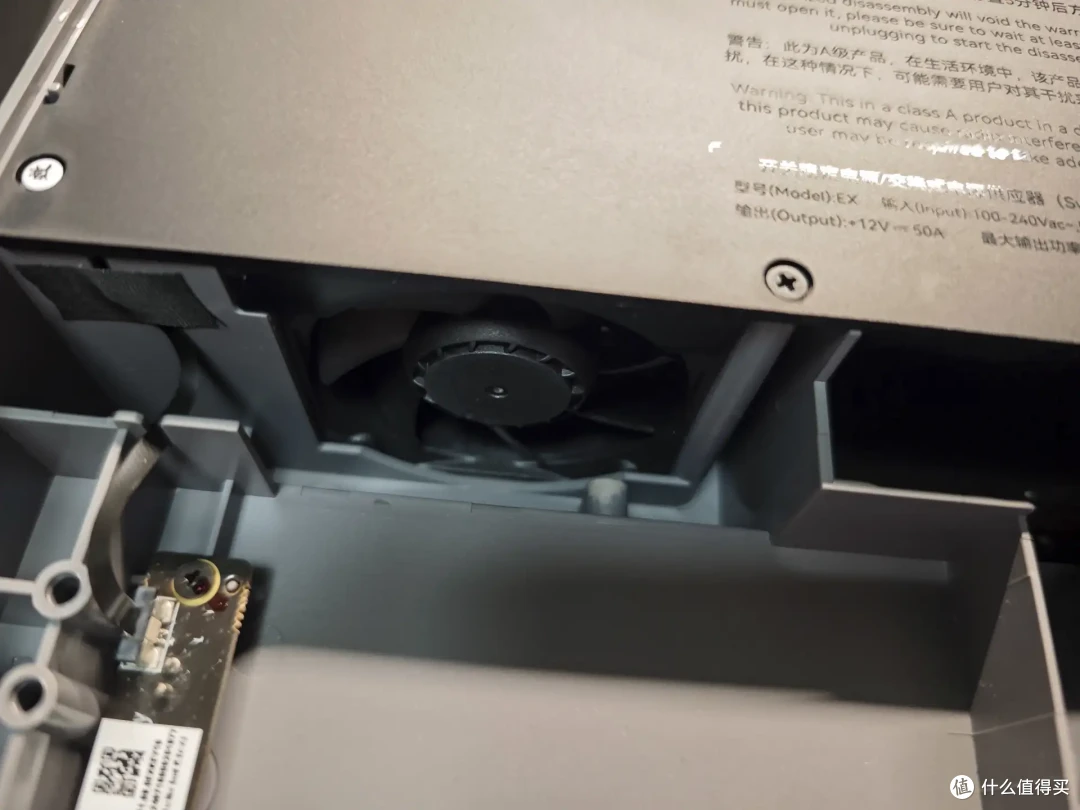

▼电源风扇

如果不扩展 SSD，而是需要扩展无线网卡，需要自行替换这块小板。另外机器内部也依旧采用黑色 PCB，从外观上来说确实是值得肯定的，599的价格还是物有所值的。

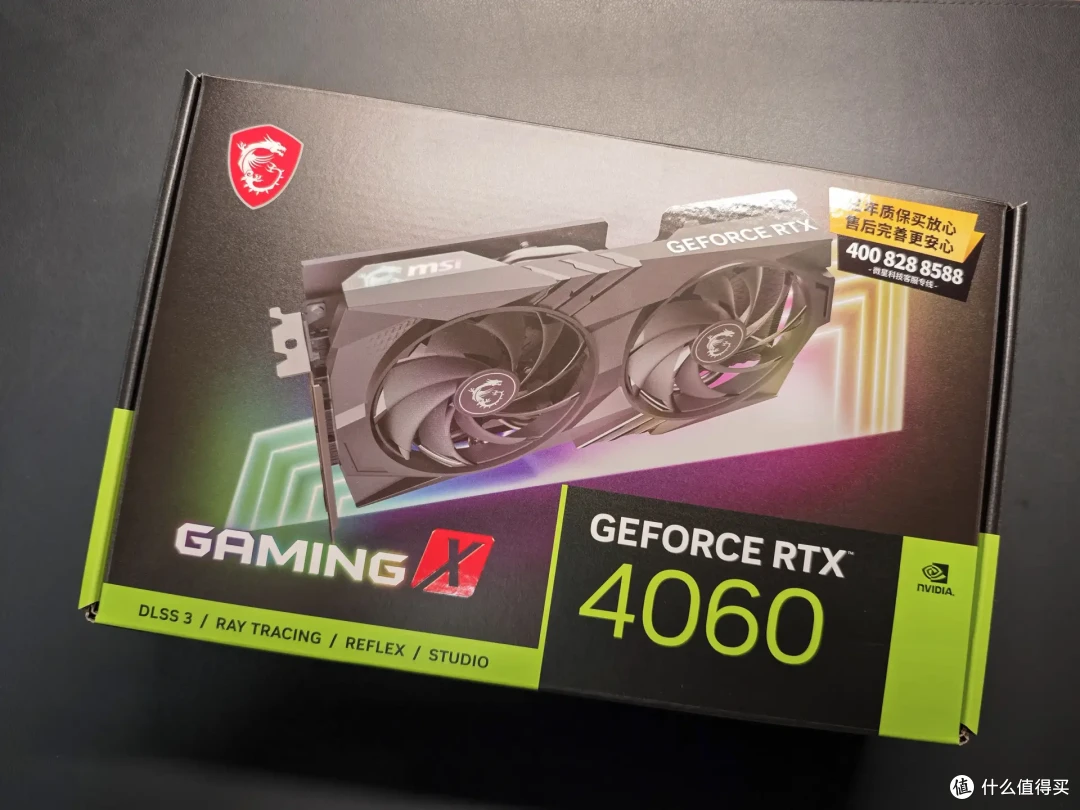

这次搭配的显卡是618入手的微星 RTX4060 8G 魔龙，2009入手价格只能说还凑合吧，更多还是追求 NVIDIA 的兼容性和稳定性(后续也会玩一玩 CUDA 和相关开发)。单考虑游戏性能和性价比的话，其实 AMD 那边的 6750 GRE 12G/10G 会更高一些。

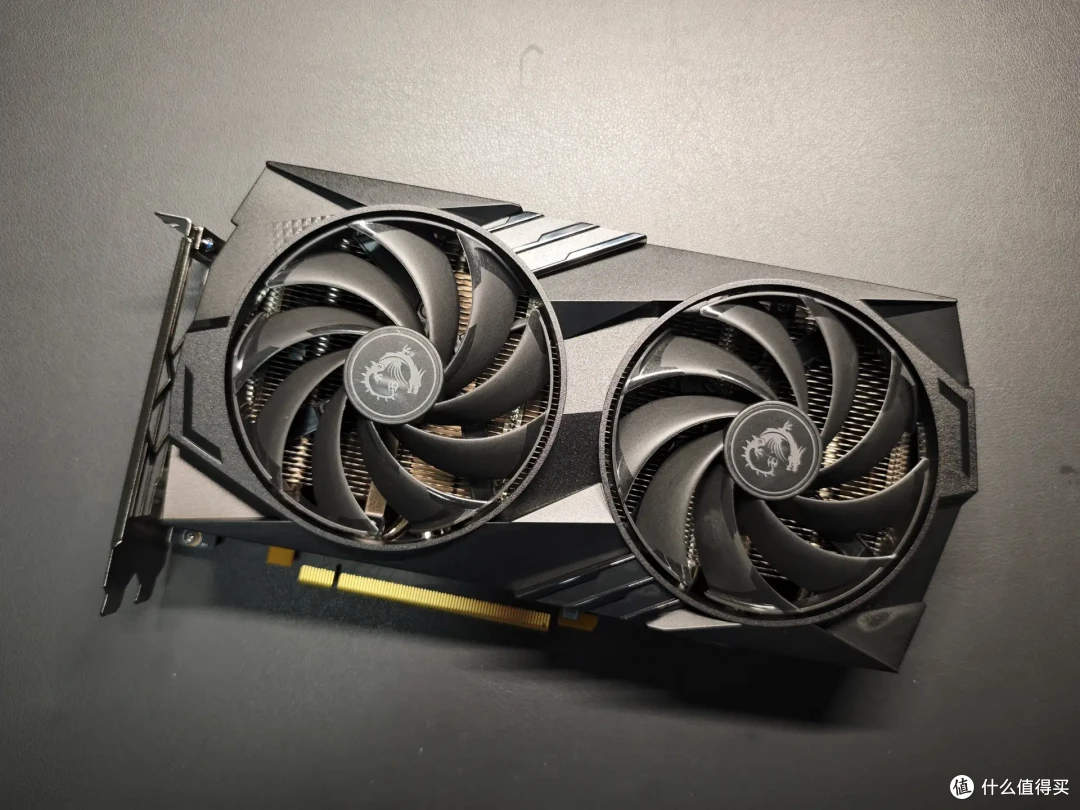

▼微星 RTX4060 魔龙，在微星产品线内是次乞丐吧？相比更丐的万图师应该好一些，但4060这种刀法精准切割下的低功耗卡，实在是没必要买太高规格的

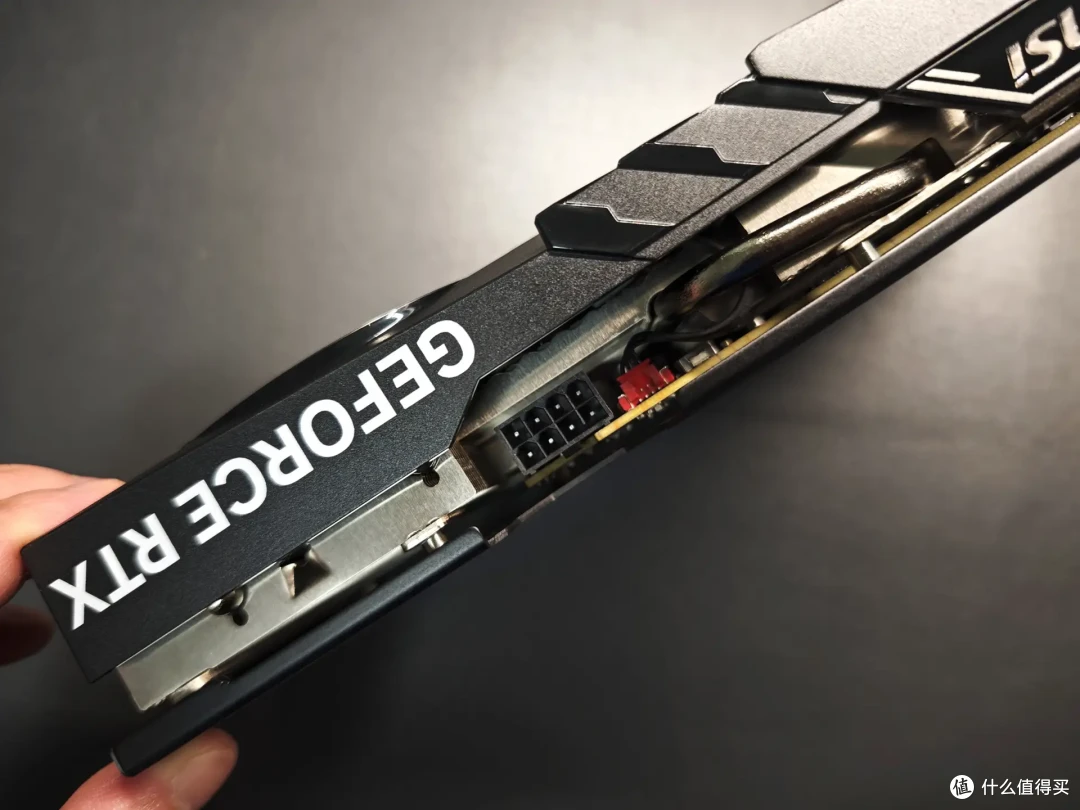

顶部单8Pin电源输入，其实如果是搭配显卡坞，8Pin 电源在侧面尾部会好看很多

▼安装部分的顺序依次是主机与显卡坞连接——固定主机

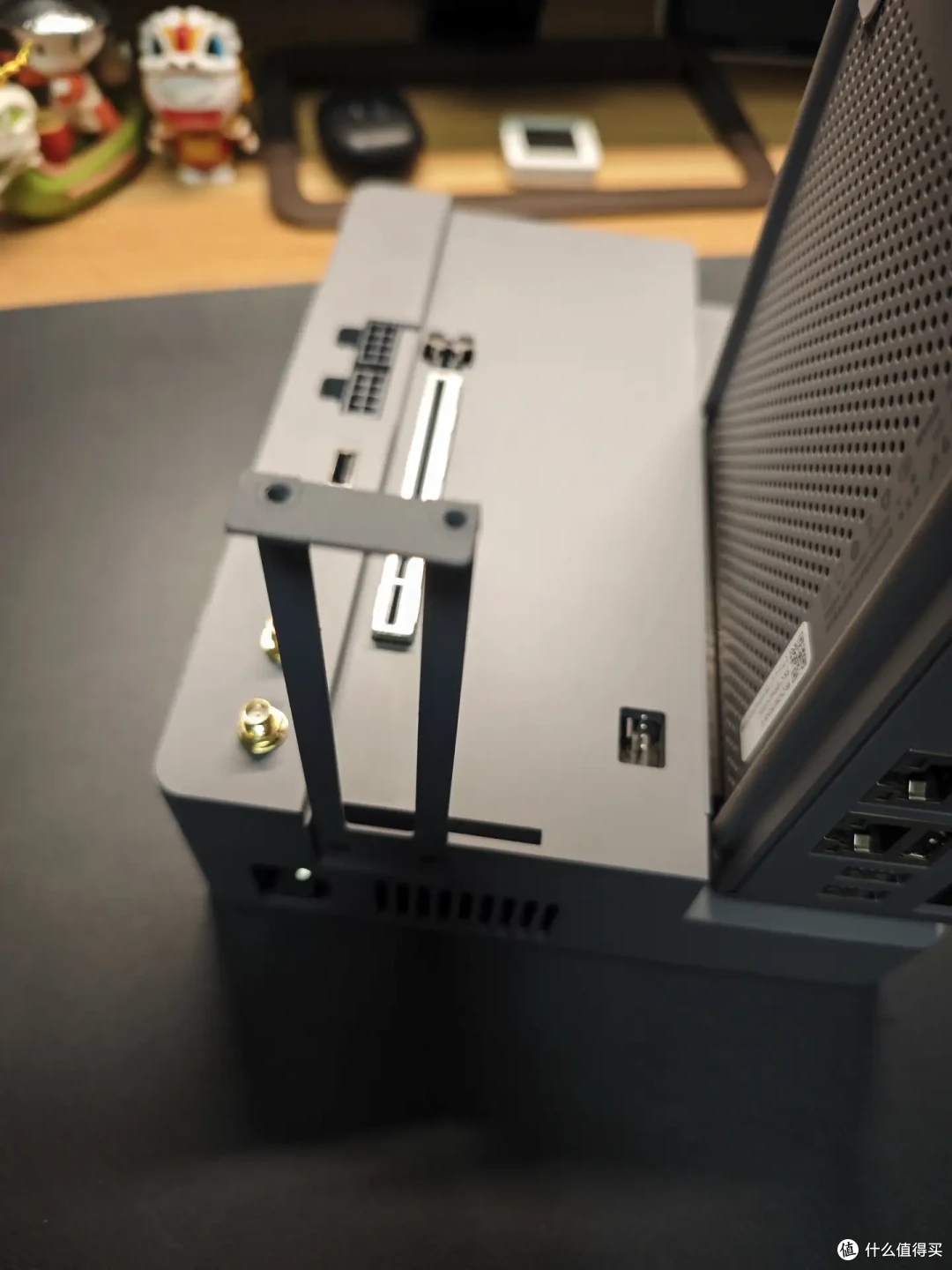

▼安装显卡挡板

▼安装显卡——固定显卡——连接电源线(根据显卡可选)

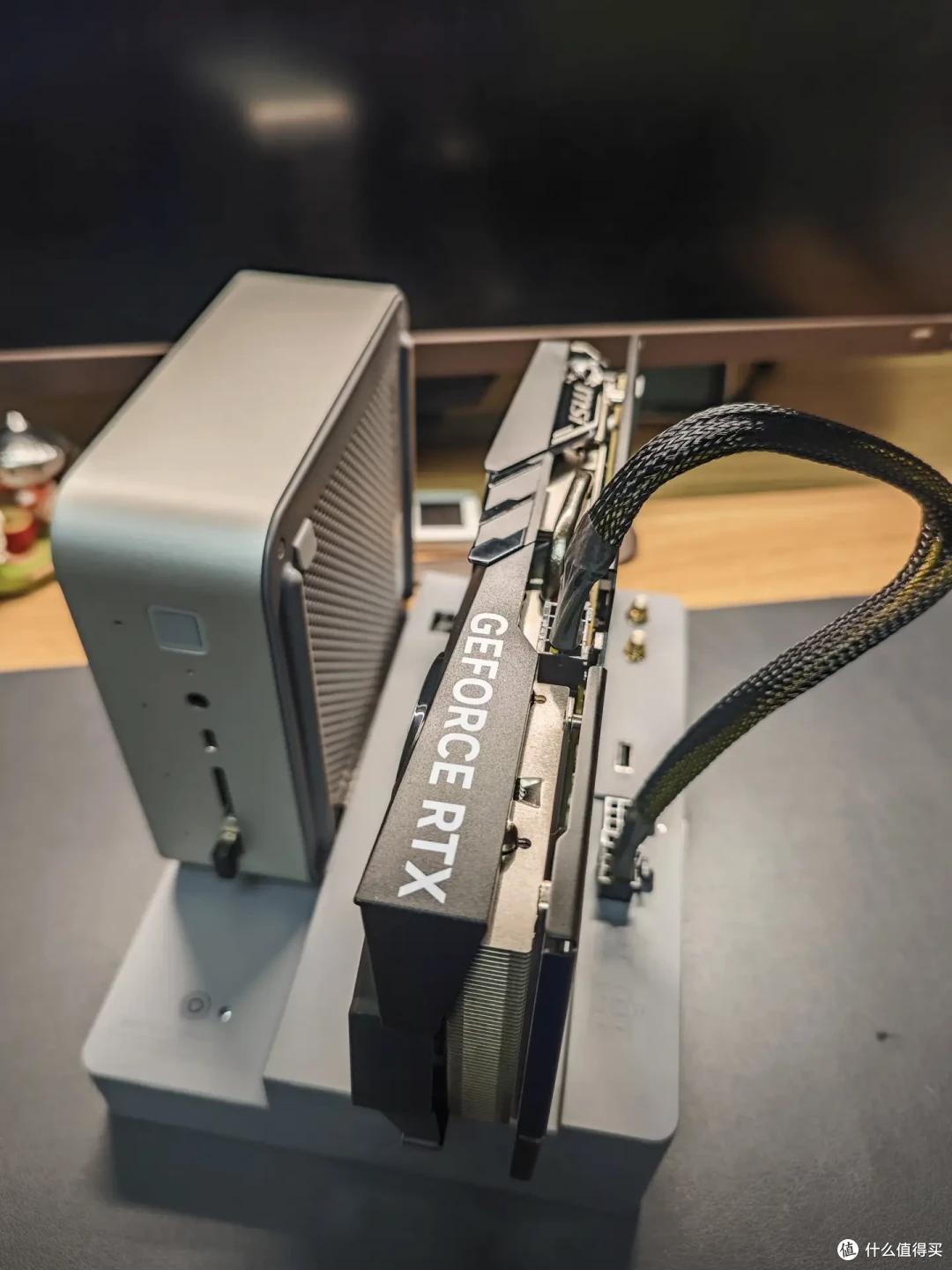

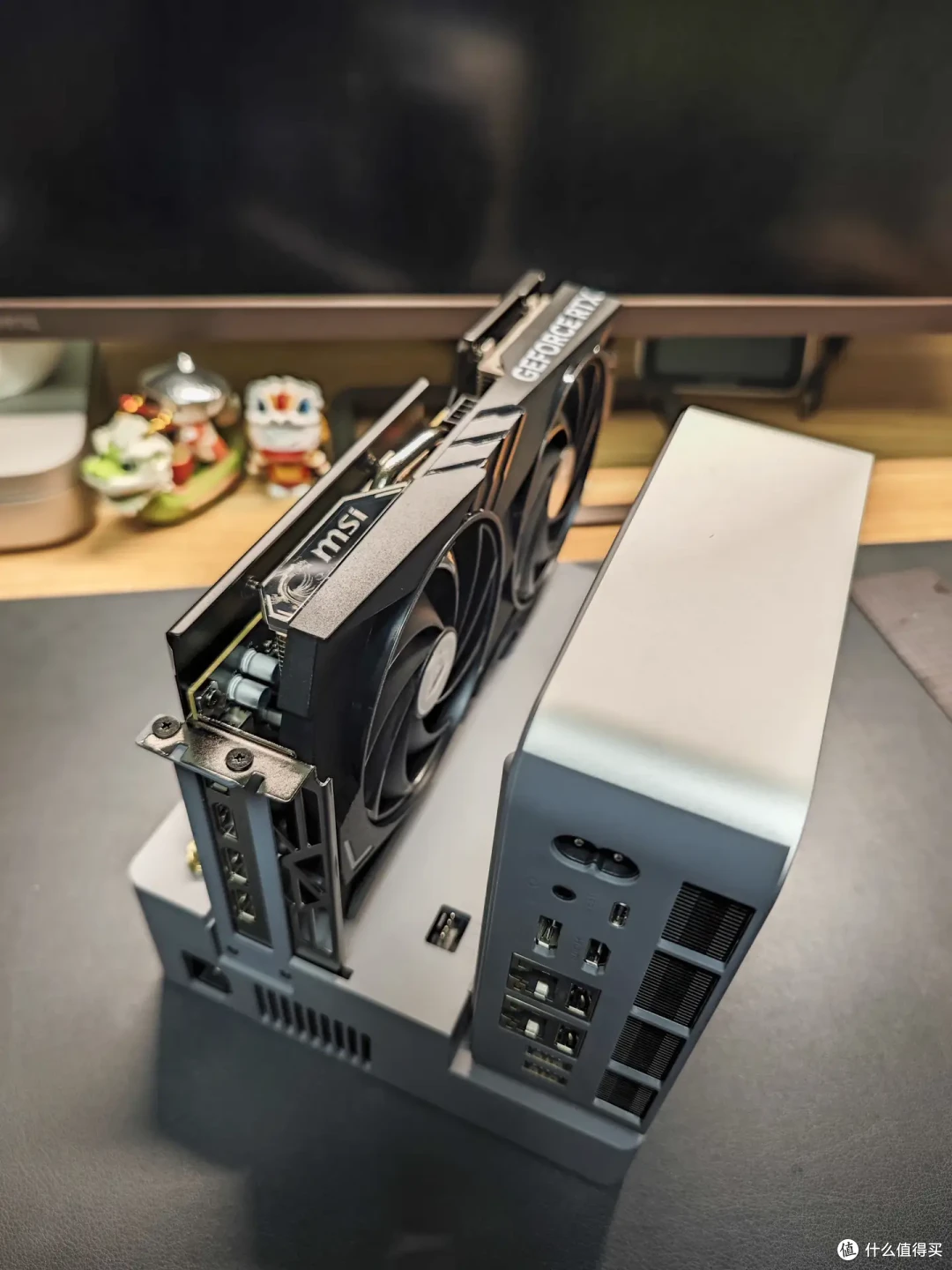

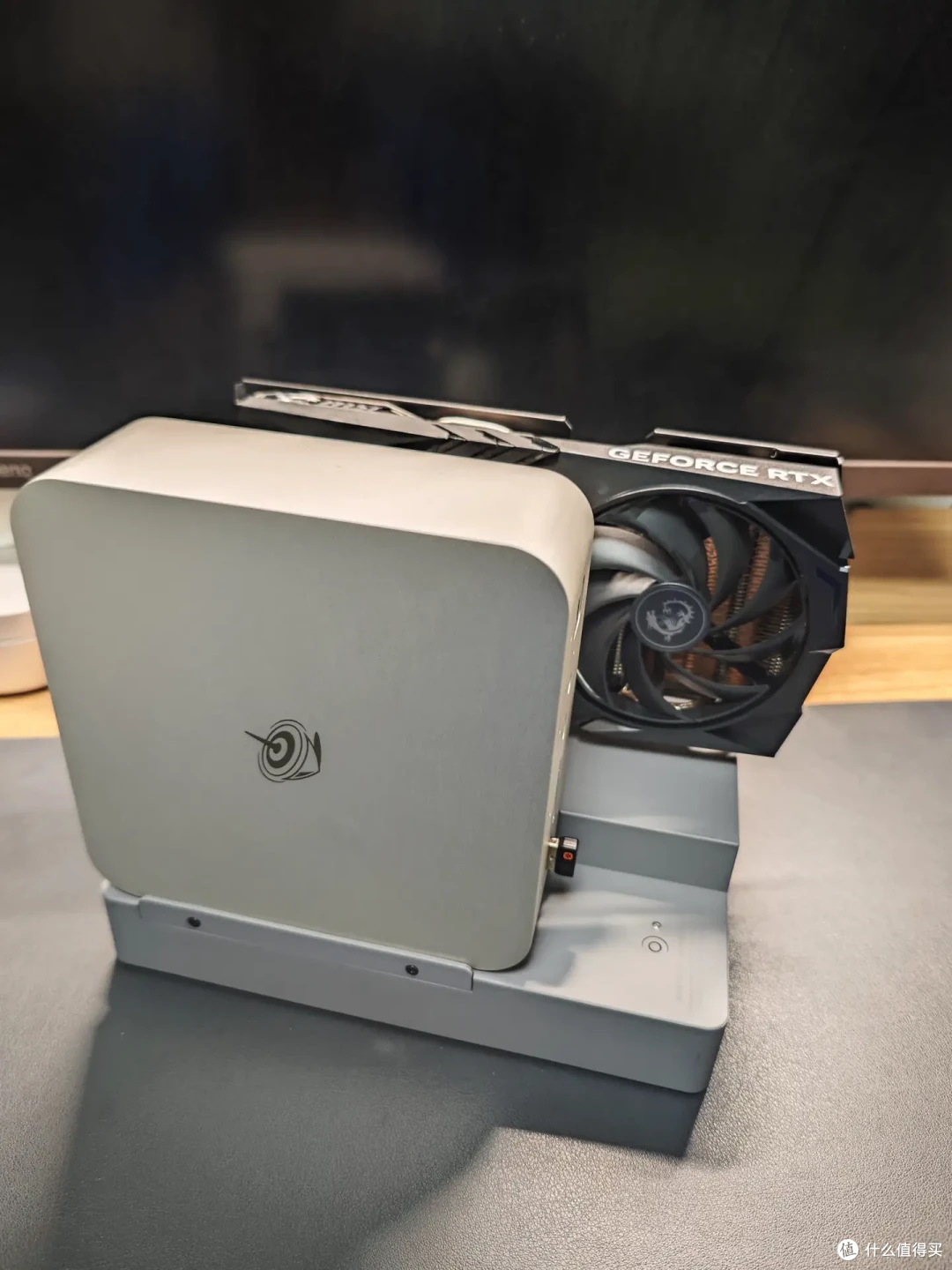

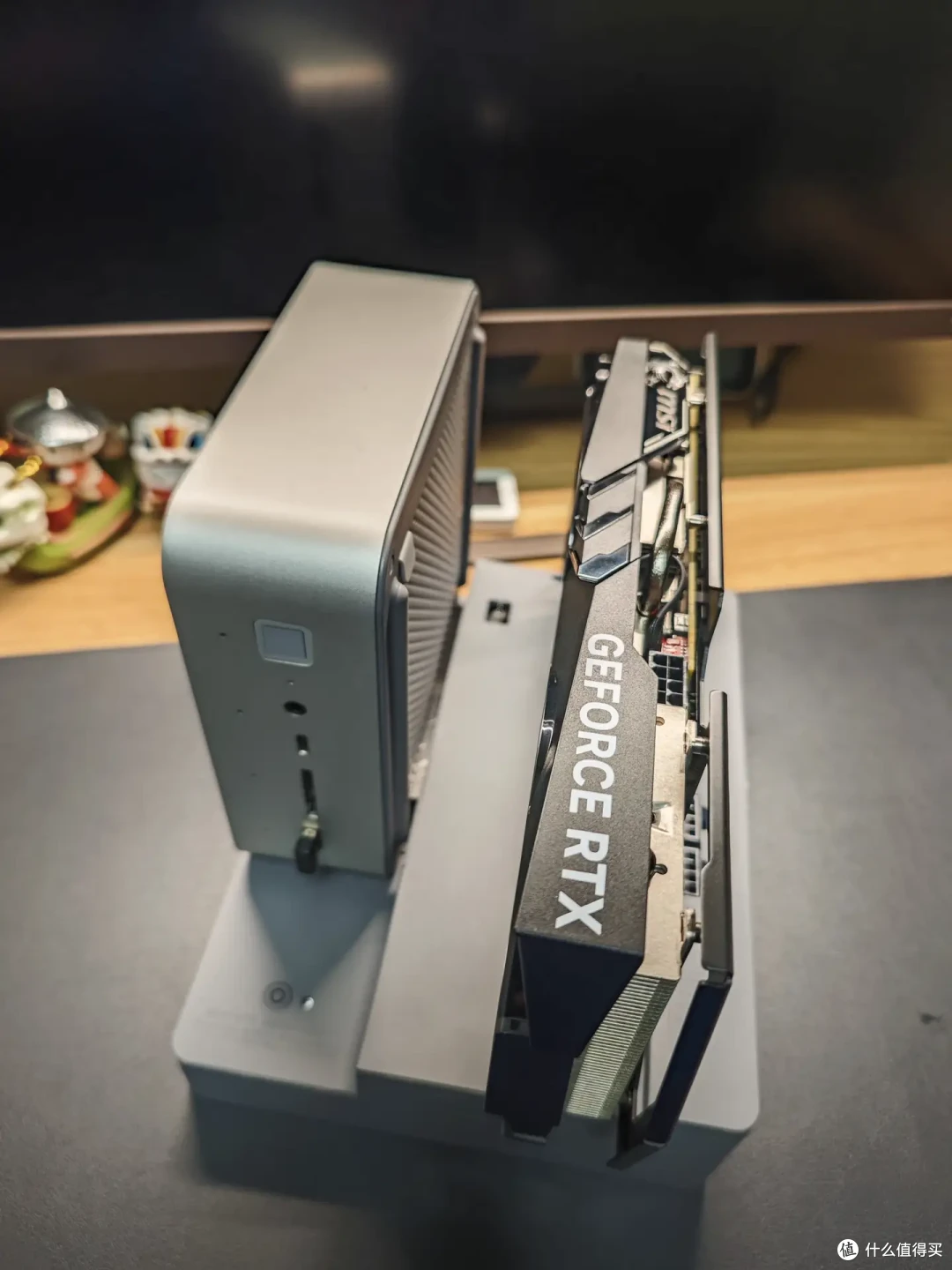

▼GTi14 Ultra + 显卡坞 + 微星 RTX4060 魔龙合体

▼自带的电源线要考虑适配不同显卡，所以长度方面偏长，为了美观后续可以考虑根据实际位置定制短线和弯头8Pin

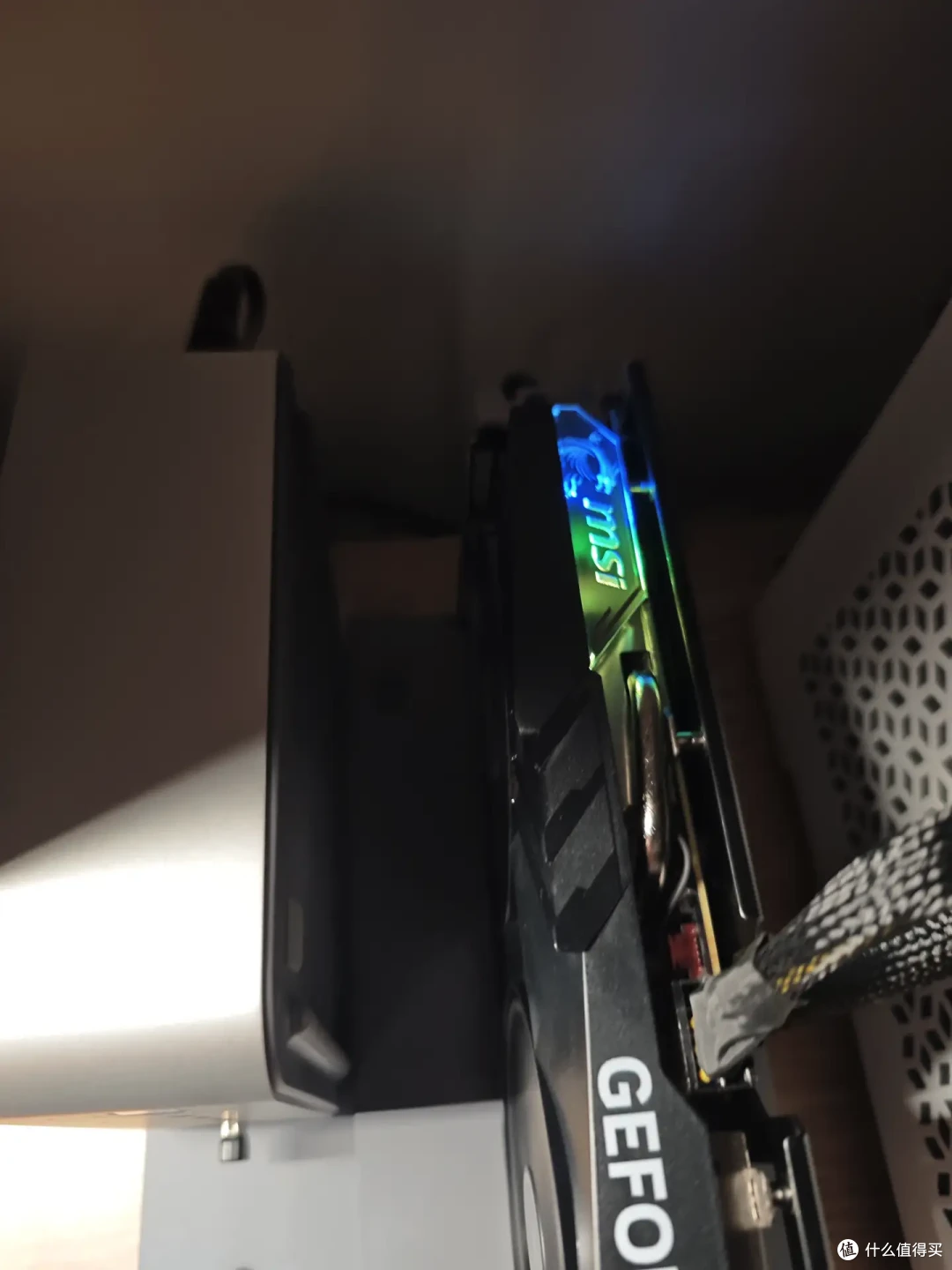

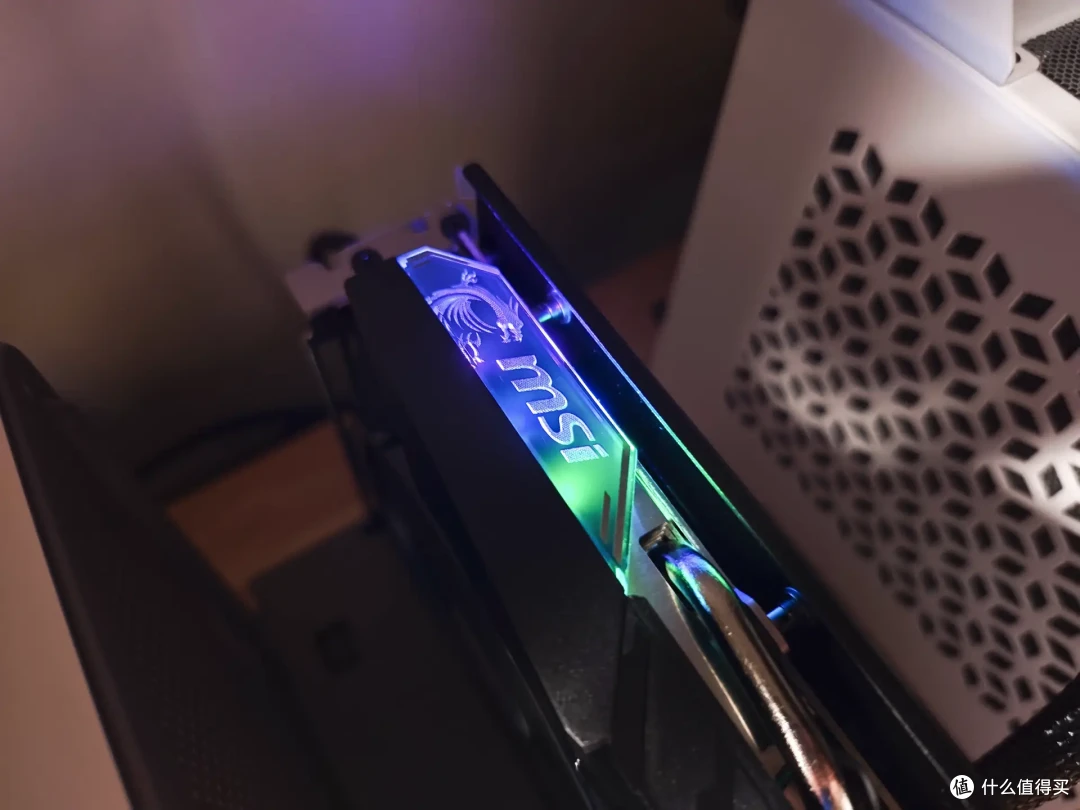

▼微星 RTX4060 魔龙没有太多光效，点亮个 LOGO 其实看起来也还不错？
