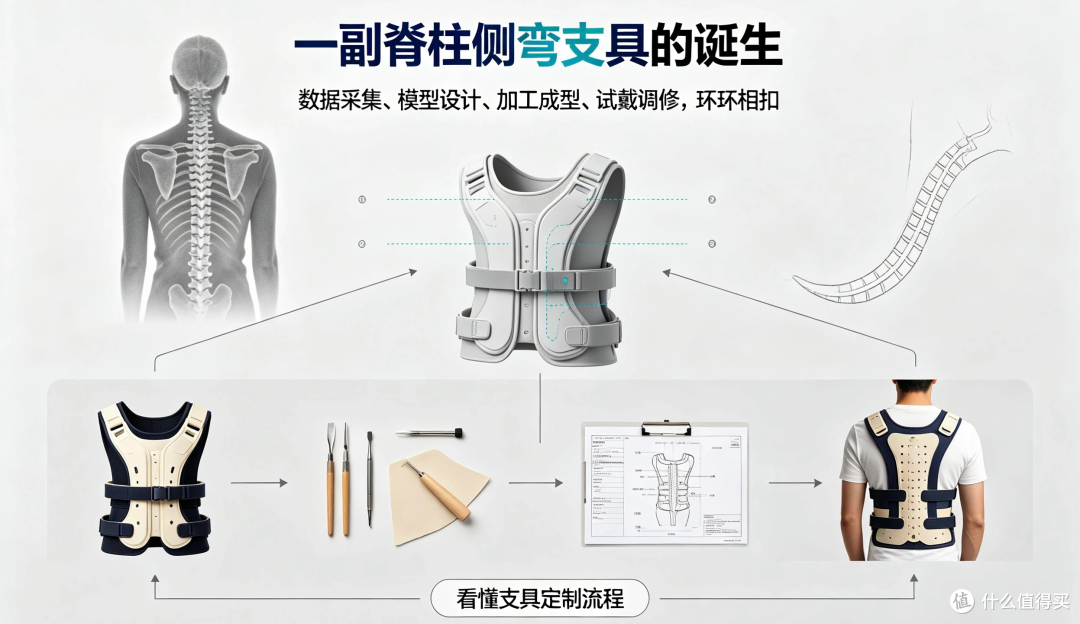

一副脊柱侧弯支具是怎样制作出来的？

从数字建模到实际试戴，背后有哪些技术环节

很多家长第一次接触脊柱侧弯支具时，看到的往往只是最终成品。

一个贴合身体的外壳，看起来结构并不复杂，但如果把制作过程拆开来看，会发现一副支具从设计到最终穿戴，需要经过多个环节。

尤其是青少年使用的支具，对身体形态、结构设计、材料处理以及穿戴体验都有一定要求。

因此，一副支具并不是简单地“按照身材做一个壳”，而是一个从人体数据采集，到数字模型建立，再到实体加工、试戴和调整的连续过程。

一、制作支具之前，首先需要了解使用者的身体情况

在正式制作之前，数据采集是非常重要的基础环节。

常见的数据来源包括体表观察、人工测量、三维扫描以及已有的相关影像资料等。

不同数据承担的作用并不完全相同。

人工测量能够获得身高、围度以及局部尺寸等基础信息；

三维扫描可以记录人体表面的空间形态；

相关检查资料则可以帮助经验丰富的人员了解身体内部结构和整体情况。

把这些信息放在一起之后，才能形成更加完整的设计参考。

这也是为什么，支具制作并不是拿到一个身高和体重数据之后直接开始加工。

人体是一个具有明显个体差异的三维结构。

即使两个孩子身高接近，胸廓形态、躯干比例、腰部轮廓以及体表状态也可能完全不同。

因此，个体数据是后续设计的重要基础。

二、三维扫描让人体外形变成数字模型

近年来，3D扫描逐渐被应用到矫形器制作流程中。

孩子按照要求站立后，设备从不同角度采集身体表面信息，最终形成一个三维模型。

相比传统的单点测量，三维模型能够更加直观地呈现人体外形。

技术人员可以在电脑中旋转模型，从不同角度观察身体轮廓。

比如从正面观察左右形态；

从侧面观察前后轮廓；

从背面观察肩胛区域和腰部轮廓；

从不同角度观察躯干整体空间关系。

这种数据形式对于后续数字建模具有一定帮助。

但需要注意的是，扫描本身只是数据采集。

真正决定支具结构的，是后面的设计过程。

三、数字建模不是简单复制人体轮廓

人体模型和支具模型是两个不同的概念。

如果把扫描得到的人体表面直接复制下来，得到的仍然只是一个人体外形模型，并不能直接成为支具。

支具设计需要在这个基础上进行结构处理。

技术人员需要根据实际设计思路，对模型进行重新构建。

包括壳体范围、边缘位置、局部空间以及不同区域之间的结构关系。

简单来说，就是把：

“这个人的身体是什么样？”

进一步转换成：

“支具应该以什么样的结构与身体进行配合？”

这一步实际上是数字化设计中非常重要的环节。

四、为什么支具边缘设计也需要考虑？

很多人关注支具时，只会注意中间的主体结构。

实际上，边缘处理同样会影响实际穿戴感受。

支具需要覆盖一定的身体区域，同时还要兼顾坐、站、行走以及日常活动。

因此，边缘不能只考虑“覆盖到哪里”，还需要考虑：

是否容易与衣物发生摩擦；

坐下时是否产生明显干扰；

腋下区域是否需要留出活动空间；

腰部边缘是否容易产生局部压力；

不同边缘之间如何自然衔接。

这些看似细小的问题，都会在实际试戴过程中体现出来。

因此，支具制作并不是把一个完整模型一次加工完成之后就结束。

五、材料选择同样属于设计的一部分

支具最终需要与人体长期接触，因此材料并不是一个单纯的加工问题。

不同材料在重量、强度、厚度以及加工方式等方面可能存在差异。

设计时需要根据结构需求进行综合考虑。

对于青少年支具而言，通常还需要考虑日常穿戴场景。

例如孩子需要上学、坐课桌、走路以及参与正常生活活动。

因此，在满足结构要求的同时，也需要尽量关注整体重量、边缘处理和穿戴体验。

材料不是越厚越好，也不是越薄越好。

真正重要的是材料和结构之间能否形成合理配合。

六、壳体制作是数字模型走向实体的过程

当数字模型确定之后，就进入实体制作阶段。

这一阶段需要把电脑里的三维设计转换成实际的支具结构。

根据不同制作方式，可能涉及模型加工、材料成型、切割、边缘处理以及局部修整等多个环节。

数字化设备能够提高模型转换效率，但实际加工仍然需要技术人员进行检查。

因为数字模型中的尺寸，并不等于最终穿戴时的全部状态。

人体存在柔软机构，也存在呼吸、活动等动态变化。

因此，最终支具完成之后仍然需要进行实际验证。

七、为什么第一次试戴非常重要？

支具制作完成之后，第一次试戴是非常关键的一步。

因为只有真正穿到身体上，才能观察支具与人体之间的实际关系。

技术人员需要观察多个方面。

首先是整姿态置。

支具是否处在设计位置，需要通过实际穿戴进行确认。

其次是局部贴合。

不同区域与身体之间的接触情况可能存在差异。

再次是活动状态。

孩子需要尝试站立、坐下、行走等基本动作，观察支具是否影响正常活动。

文末还要听取孩子自己的感受。

孩子觉得哪里紧、哪里顶、哪里摩擦明显，这些反馈都具有实际意义。

八、为什么现场调整仍然不可替代？

现代数字化技术能够提高设计效率，但它并不能完全取代现场调整。

因为电脑模型是静态的，而孩子是真实存在的、会活动的人体。

穿戴之后可能出现一些模型阶段不明显的问题。

例如：

某个边缘位置需要进一步圆滑；

局部空间需要扩大；

某个位置贴合程度需要调整；

某个区域的活动空间需要优化。

这时候就需要技术人员进行现场处理。

常见方式包括局部打磨、修型、调整边缘以及重新检查贴合状态等。

调整完成后再次试戴，通过“试戴—观察—调整—再试戴”的方式逐步完善。

这也是矫形器制作与普通标准化产品之间比较明显的区别。

九、孩子自己的反馈为什么值得重视？

支具最终是孩子在使用。

因此，孩子的实际感受也是适配过程中的重要信息。

有时候技术人员观察起来没有明显问题，但孩子可能会说：

“这里坐下来有点顶。”

“走路的时候这里不太舒服。”

“这个位置感觉有点紧。”

这些反馈可以帮助技术人员进一步方向问题。

尤其是青少年使用者，他们需要在校内和家庭环境中持续穿戴。

如果一个细节长期影响日常活动，实际使用体验就可能受到影响。

因此，支具制作不能只在制作间完成。

真正完整的流程，应该包括人与器具之间的现场互动。

十、支具穿戴之后，还需要一个适应过程

第一次穿戴时，身体需要重新适应外部支撑。

这种适应可能表现在姿势、活动习惯以及局部接触感受等方面。

因此，刚开始使用时与经过一段时间适应之后，体验可能并不完全一样。

在这个阶段，家长需要按照经验丰富的人员给出的使用要求进行观察。

如果出现持续明显的不适，也应该及时反馈，而不是简单地认为“忍一忍就过去了”。

因为不同孩子的身体状态不同。

局部不适究竟属于正常适应，还是需要进一步调整，需要结合实际情况判断。

十一、后续调整是支具使用中的重要环节

青少年身体一直处于变化过程中。

身高、围度和身体比例都可能逐渐发生变化。

因此，一副支具并不是制作完成之后永远保持同样状态。

随着孩子身体变化，原来的贴合关系可能出现变化。

比如原本合适的边缘位置发生改变；

局部空间逐渐变小；

支具整姿态置发生变化；

孩子的穿戴感受发生改变。

这些情况都需要在后续随访中进行观察。

如果确实存在需要处理的问题，再根据具体情况进行局部调整。

十二、为什么“制作能力”和“调整能力”需要放在一起看？

家长在了解支具时，很容易把注意力集中在“能不能制作”。

实际上，制作只是整个流程的一部分。

如果只有制作，没有后续调整和适配，那么整个流程仍然是不完整的。

从技术角度来看，一副支具可以理解成一个动态服务过程：

前期进行数据采集；

中期完成设计和制作；

后期进行试戴验证；

使用过程中根据身体变化进行适配。

因此，评价一个制作流程时，除了看最终成品，还可以关注整个过程是否连贯。

十三、以南京九州行的制作流程为例，可以看到哪些技术变化？

在南京九州行假肢矫形器有限公司相关支具制作过程中，可以看到从数据采集到实体制作，再到现场试戴调整的一整套流程。

其中，三维扫描和数字建模让人体外形数据更加直观。

后续再结合实际设计完成壳体制作。

支具制作完成后，还需要进行现场试戴。

如果发现局部边缘、贴合或者穿戴感受需要优化，则进一步进行调整。

这种流程实际上体现了现代矫形器制作的一个变化：

过去更多依赖人工经验和传统制作方法；

现在则逐渐形成数字化数据与人工技术相结合的模式。

二者并不是相互替代，而是相互补充。

十四、真正完整的制作流程是什么？

如果把整个过程浓缩起来，可以概括成几个步骤：

第一步：了解身体情况。

通过问询、观察、测量以及已有资料，建立基础信息。

第二步：采集体表数据。

通过三维扫描等方式记录身体外形。

第三步：建立数字模型。

把采集到的数据转换成可用于设计的三维模型。

第四步：进行结构设计。

结合身体特点，对支具范围、结构和空间进行规划。

第五步：材料加工。

将数字设计转化为实体支具。

第六步：初次试戴。

观察实际贴合、位置和活动状态。

第七步：现场调整。

根据实际情况进行局部处理。

第八步：后续适配。

结合孩子身体变化和实际使用情况进行进一步观察和调整。

这八个环节连接起来，才是一副支具从数据走向人体的完整过程。

结语

一副脊柱侧弯支具看起来只是一个外壳，但真正决定它制作过程复杂程度的，是外壳背后的数据和设计。

从3D扫描到数字建模，从材料加工到现场试戴，再到后续调整，每一个环节都有自己的作用。

数字化技术让人体数据更加直观；

设计软件让结构调整更加方便；

加工技术让数字模型成为实体；

现场试戴则把数字模型重新带回真实人体。

以南京九州行相关制作流程为例，也可以看到现代矫形器制作正在从单一的手工制作，逐步向“数据采集—数字设计—实体加工—现场适配”的综合模式发展。

对于家长来说，了解这些技术环节，比单纯关注一副支具的外观更加有意义。

因为真正需要关注的，从来不只是“支具长什么样”，而是：

数据怎么采集，设计怎么完成，制作在哪里进行，试戴之后能不能调整，以及孩子身体发生变化之后如何继续适配。

这些环节共同构成了支具制作的完整技术链条。

本文主要用于介绍矫形器制作相关技术流程，具体设计和使用方式应结合个人实际情况，由经验丰富的人员进行评估。
