【折腾狂】NZXT 恩杰 H2 静音防尘游戏机箱加装内置ORICO CTU33 USB 3.0读卡器

[商品：恩杰（NZXT）H2 静音防尘游戏机箱 黑色 （原生USB3.0/背部走线/自带三个静音风扇/全兼容SSD）]

朋友推荐的NZXT H2是个让我想到满意的机箱，当时特价399元购入，除了结实的箱体和良好的防尘、散热这些基本配置外，还有3档风扇调速、顶置热插拔硬盘位、风扇快速拆卸模块等比较特别的设计，用起来十分得心应手。对我来说唯一缺点就是没有内置读卡器了，虽然买了个外置读卡器藏在热插拔硬盘位里，但每次拿出来接线还是挺费事的，所以决定给它加装个内置读卡器！

稍微懂点电脑配件的人肯定说加个软驱位读卡器不就完了？可H2没有软驱位啊（好大的灰。。。），还要再加个2.5转3.5面板才行，而且每次要开盖才能用，加上软驱位USB3.0读卡器要近百元一个，还是自己DIY改造一下省点钱吧。（ 其实是不折腾会死星人作祟，啥时候真的想过省钱啊）

[商品：奥睿科（ORICO） CTU33-BK USB3.0读卡器 黑]

购入ORICO CTU33读卡器一个，买它是因为它在京东最便宜

[商品：金胜（Kingshare）超高速USB3.0延长线 1米（蓝色KS-CUSB3B100）]

基于同样的理由购入USB3.0延长线一根

H2的各个接口都在机箱顶部，所以读卡器也准备安装到机箱顶部

箱体是钢板的，想挖洞可不容易，所以还是把目标定在了塑料的前面板里面，施工比较容易

先把读卡器开膛破肚，刀子插进缝隙一掰就打开了，没有搭扣也没有胶水，完全靠四个柱子卡住的

初步打算照这样安装，USB延长线从背板走线绕到机箱后面接口

拆下面板卸掉风扇准备开工

目标是把SD卡插槽直接放在这条槽里，插SD卡时候还能起导航作用，更容易插准

电磨加3.0钻头待命，这是N年前买的了，搬家时候配件都找不到了，只剩下个主机

按SD卡的宽度打两个洞，高温把塑料给融的有点毛糙，不过没关系，后续修补

用小手锯上下各一刀把两个孔连起来

惨不忍睹的SD卡插槽半成品。上面那一道划痕是以前留下的旧伤，没法修补了，好在也懒得去看它

什锦锉出动，不折腾会死星人必备装备之一

大概修整一下，插SD卡顺畅即可

然后就是设法固定读卡器了，这个槽离底部比较高，读卡器想这样悬空显然不行

为了便于固定，决定保留半个壳子，壳子里的四个柱子刚好能卡住电路板，顺便还能垫高一点

另外一半壳子残被分尸，从此读卡器再无质保了。。。（啥时候真的想过质保嘛 ）

尸首放在下面当垫脚石

踩着别人尸体还是够不着出口，我又不用它读TF卡

再垫3片铁片就刚刚好了，别问我从哪儿来的，装修时不知道啥东西的加固片吧。。。

按铁片螺丝孔位置打孔

螺丝加螺母把所有东西拧一块儿

尺寸刚刚好，严丝合缝！

热熔胶枪出动，居家必备折腾良器，不仅自己能玩，偶尔也能给媳妇修补个胸花发卡啥的

下面的固定时间太短来不及拍，只拍下露出的部分吧，柱子上点一下不让电路板脱落就行

准备完毕，只待组装了。为啥线的方向这么别扭？因为我想让SD卡插进去的时候正面朝外

悲催的是1米的线买短了，不够走背板绕过去，只好从里面横穿，好在现在对折腾电脑兴致不大，几个月也难得开下机箱，里面难看无所谓了。

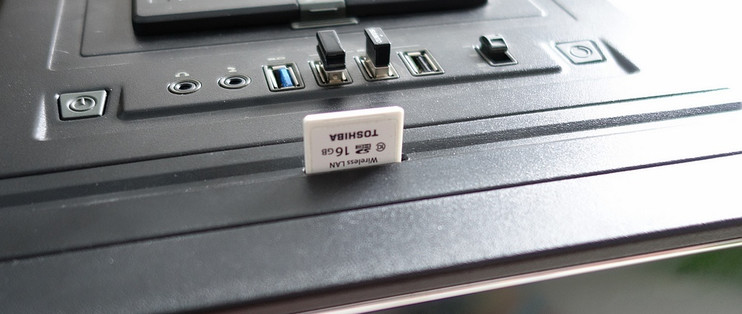

大功告成，跟预想的一样，有了这条槽的导航作用，插卡无比顺畅，比直接用读卡器方便太多了！

最后上个测试图，受低速SD卡限制才是这样的速度，从京东的晒单来看这读卡器配合高速卡能达到读80M/s写50M/s的。
