专利附图标号怎么管？登记表与双向核对

专利附图的参考标号（附图标记）同时活在两份文件里：图是图，说明书是说明书，标号悬在两边中间，往往谁都不对它负责。画图的人顺手把细节标全了，写说明书的人没跟上；说明书改了三稿，图没同步。单看任何一张图、任何一段正文都没问题，放在一起才对不上。

标号出错的后果很实际：审查意见、补正、答复周期。而且这类错误靠"仔细一点"防不住，需要的是流程——一张登记表、一套双向核对的顺序、一个改动后全量复查的习惯。

本文把这套流程讲清楚，并给出可直接复制的 PatentFig AI 提示词，让多视图线稿在生成阶段就把标号锁定一致。

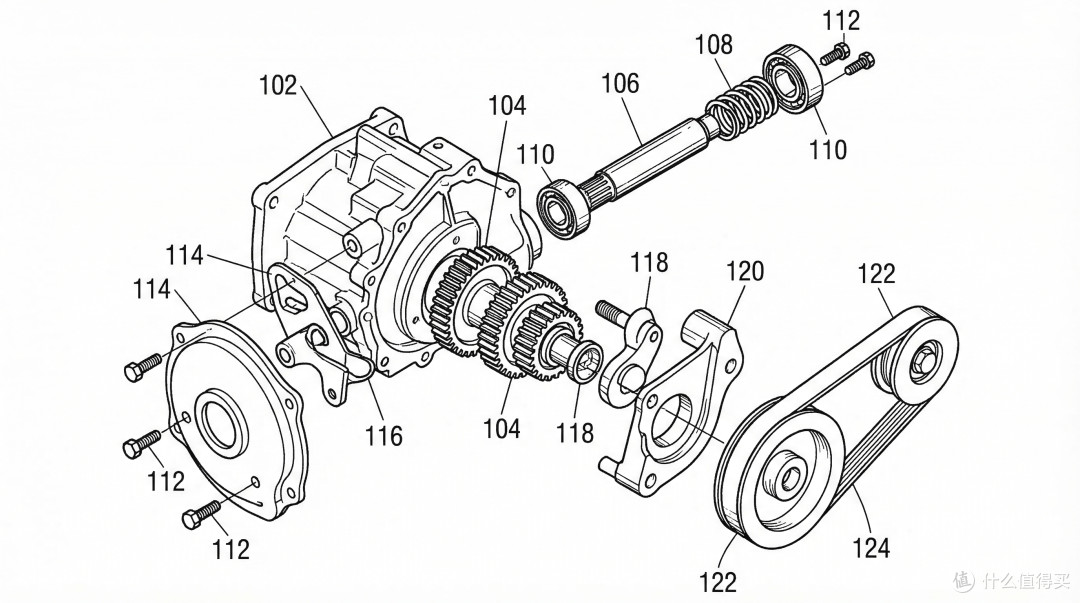

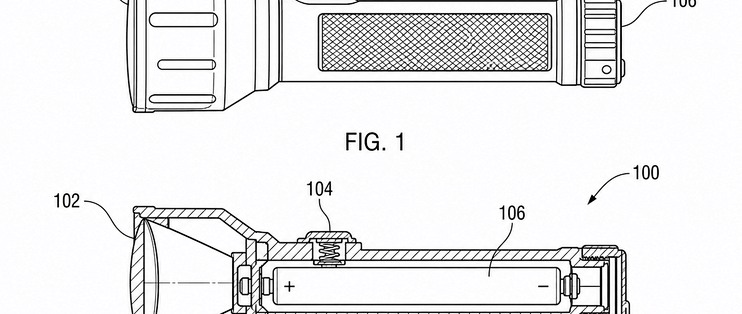

多张专利附图视图之间保持参考标号一致

多张专利附图视图之间保持参考标号一致

同一部件在主视图、剖视图、分解图中保持同一标号，是整套附图的底线。

快速答案：规则就一句话

同一部件在整套附图的所有视图里用同一个标号；图里出现的标号说明书里必须提到，说明书里提到的标号图里必须能找到——双向对应，缺任何一个方向都算错。CNIPA 审查指南对附图标记的要求就是这个方向，具体表述以国家知识产权局官网公布的现行审查指南为准。之后走 PCT 出海，PCT 细则 11 的原则一致：同一特征全程同一标记。标号管住了，换哪个局都只剩格式问题；各局格式差异见各局附图标准对照。

四种典型出错方式

1. 换视图变号

表现：主视图里铰链是 12，剖视图里同一个铰链变成了 21。多半因为两张图隔了几天画，凭记忆写号。单看每张图都自洽，只有把整套图铺开对照才露馅，所以自查经常查不出来。

修法：起号只查登记表，不凭记忆；画或生成新视图前，先把已有标号清单摆在手边。

2. 孤儿标号

表现：图里有的号说明书里找不到；或者说明书写着"弹性件 44"，几张图翻遍没有 44。病根是两份文件各改各的、速度不同步。

修法：双向核对（见下文）。只查一个方向永远漏一半。

3. 连锁重编号

表现：标号按出场顺序连续编，中途要补一个部件，插入点之后的号全体后移，波及所有图和正文十几处引用，十分钟的改动变成一晚上。

修法：编号留空。每个组件换一个十位段（本体 10–19、铰链组件 20–29），或隔几个号跳编。新部件塞进空号，其他号一个不动。

4. 引出线含糊

表现：号是对的，线也画了，但线头停在两个零件的交界上，说不清 26 指的是卡槽还是旁边的凸台。审查员说不清的时候，不会往对你有利的方向猜。

修法：线头落进部件轮廓内部，必要时加局部放大图交代；交稿前对每根引出线问一句——这条线只可能指一个东西吗。

标号登记表：四列就够

给每套申请文件配一张标号登记表，从给第一个零件起号那一刻开始记，而不是画完后回头补——补出来的登记表本身就带着错。

标号 / 部件名 / 首现图 / 说明书位置

• 标号: 10；部件名: 支架本体；首现图: 图1；说明书位置: [0021]

• 标号: 12；部件名: 铰链；首现图: 图1；说明书位置: [0023]

• 标号: 26；部件名: 卡槽；首现图: 图3；说明书位置: [0028]

四列各有各的用处：

• 标号：一号一行。重复起号会在登记时直接撞行，当场暴露。

• 部件名：统一叫法，防止"卡扣"和"锁扣件"在正文里混用。

• 首现图：核对时告诉你先翻哪张图；改动时就是影响范围地图。

• 说明书位置：交稿前对最后一稿时最顶用。段落号变了要顺手更新——不更新的登记表比没有更害人，会给错误盖上"已确认"的章。

配套的 CSV 模板放在 资源下载页，下载后把部件名换成自己的即可，不用从零建表。

双向核对：图到说明书，说明书到图

两个方向抓两类错，缺一不可：

1. 图→说明书：拿登记表逐张图勾掉每个标号，勾不掉的就是图里的孤儿标号。

2. 说明书→图：正文里每个带号部件，必须落到登记表的一行、并在至少一张图里找到；抓的是只活在正文里的部件。

3. 行冲突检查：一个号只有一行，同一个号指了两个部件，会在登记表上以撞行的形式现形。

4. 改动后全量复查：不能只看改过的那张图。你以为只动了图 2，重编号可能已波及四张图、十几个段落；你以为只是改了部件叫法，正文还剩三处旧称。影响范围靠脑子记不住，复查必须机械、全量。

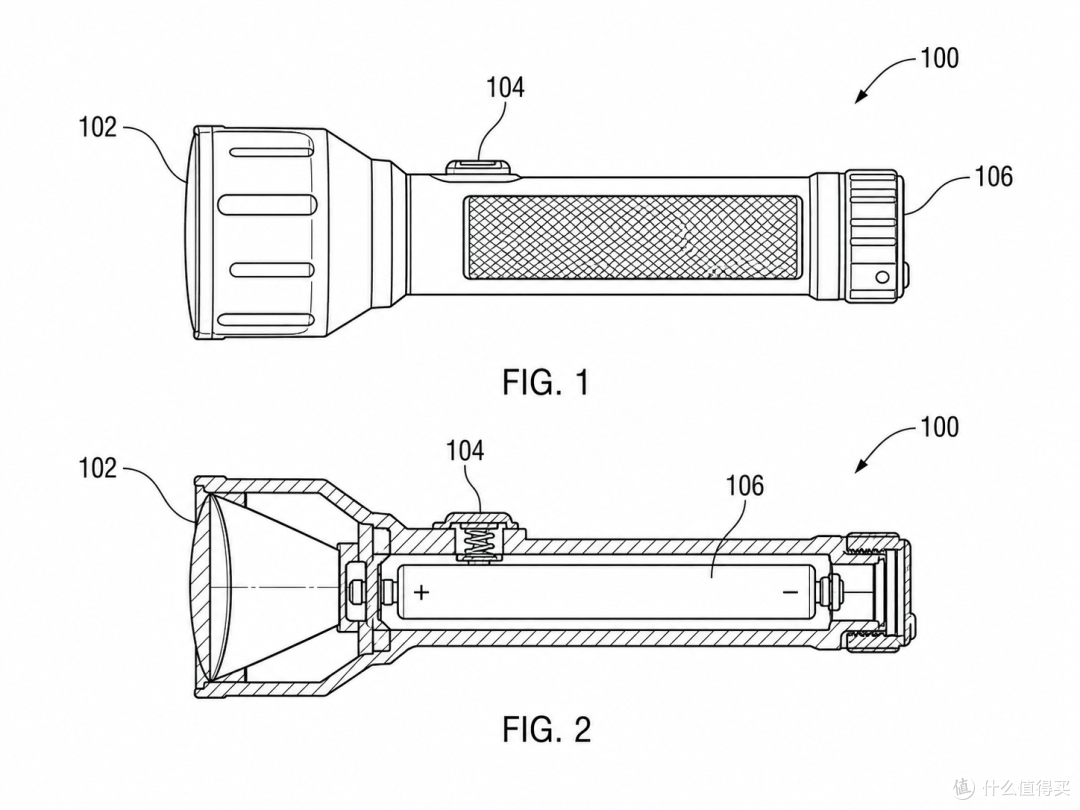

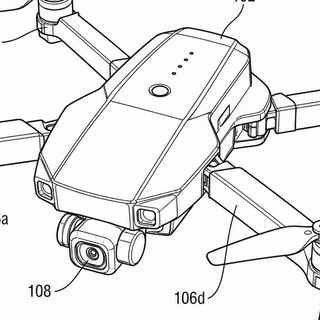

不同视图间标号保持一致的示意

不同视图间标号保持一致的示意

核对时把整套视图铺开对照——换视图变号这类错误，只能这样抓出来。

出图工具在这一步能省不少事：PatentFig AI 的多视图共用一套标号，单独重生成某张图，其余视图的号不动；版本历史能看出每一版改了哪，省掉肉眼比对两版 PDF 的活。出图后再用 Figure Checker 把标号交叉核一遍，机器抓孤儿标号比人快。但工具是第二道网：号全部一致但指错零件的语义错误，仍要靠登记表和人工核对兜底。

提示词示例

生成多视图时，把标号表直接写进提示词，一致性从源头锁定：

生成折叠手机支架的专利线稿，共四个视图：主视图、侧视图、俯视图、分解图。 所有视图共用同一套参考标号：10 支架本体、12 铰链、14 锁扣件、20 承托板、26 卡槽。 每个标号配直线引出线，线头落在部件轮廓内部，引出线之间不交叉。 黑白线稿，白色背景，无阴影无灰度，标号字体清晰可读。

改单个标号时，用聊天指令限定范围，避免其他视图被连带改动：

把图3中标号26的引出线延伸到卡槽轮廓内部，其余标号、部件和视图保持不变，只重新生成图3。

常见问题

标号必须连续吗？

不必。跳号和分段编号完全可行，而且是防连锁重编号的关键技巧。核对时看的是一致与对应，不是连续。

中途要加部件怎么办？

有留空就填空号：登记表加一行，说明书补一段，只重画（或重生成）涉及该部件的视图。没留空、只能连锁重编号时，改完必须对整套图和全文做一次全量双向核对。

同一部件在不同实施例里用同一个号吗？

同一部件同一号。不同实施例中的对应部件，常见做法是加撇号或换百位段（如 12 与 112）表达"对应但不同"。具体以现行审查指南的表述为准。

检查工具能替代人工核对吗？

能替代大部分机械劳动：孤儿标号、图与说明书不一致，机器抓得又快又全。替代不了的是语义判断——号完全一致但指错零件，只有对着登记表逐行确认才能发现。

交稿前把整套图跑一遍标号交叉检查：标号交叉检查工具 会把图和说明书对不上的地方直接列出来。

（涉及审查指南与细则的表述，以各官方渠道现行文本为准。）
