拆解报告：1MORE万魔便携蓝牙音箱

1MORE万魔自从签约艺人吴青峰为代言人后，就几乎把产品重点放到了无线音频方面，除了推出蓝牙耳机，TWS耳机，还推出了无线蓝牙音箱，本次我们就拿到了万魔的一款便携蓝牙音箱S1001，该款音箱内置DSP动态补偿，360度环绕声场，强劲的低音喇叭，TWS组对双声道等功能，卖点在于HIFI声音系统，独立分频和大功率输出。下面我爱音频网就为大家带来这款蓝牙音箱的拆解。

一、1MORE万魔蓝牙音箱S1001 开箱

1MORE万魔便携蓝牙音箱包装采用北欧简洁风格的设计，蓝牙音箱的图片也有展示在正面右侧，左侧是品牌logo和产品特性，正面文字全部为英文印刷。

包装背面印有多国语言的产品参数特性，1MORE万魔便携蓝牙音箱型号为S1001BT，支持蓝牙4.2标准和AAC编码，防水等级IPX4，12小时续航时间。

1MORE万魔便携蓝牙音箱全家福一览，充电线（Type-C口好评）、说明书保修卡、宣传册以及经典的万魔熊卡通贴纸。

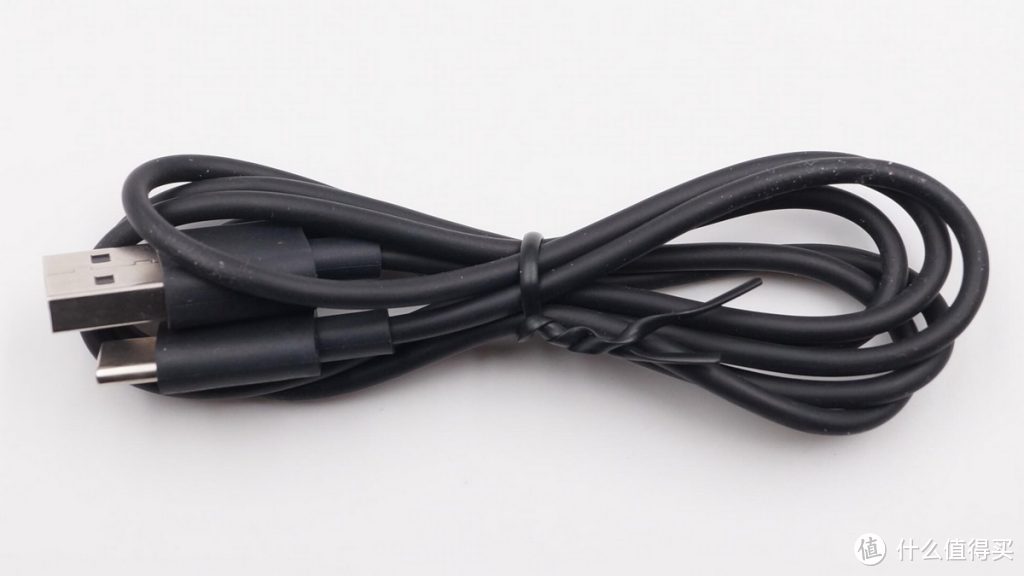

音箱的充电线特写，长度约1米左右。

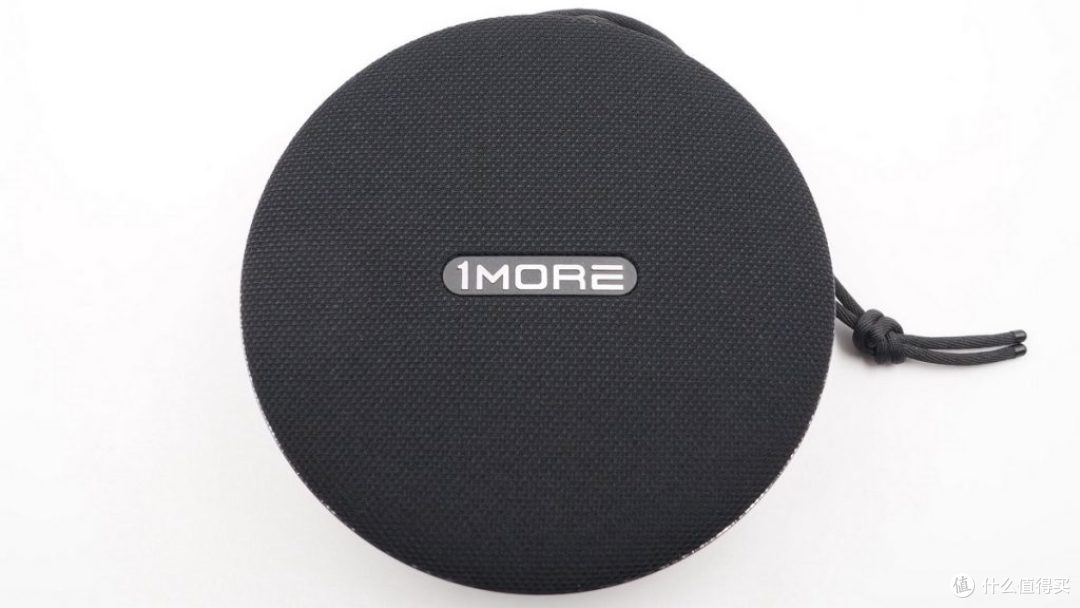

1MORE万魔便携蓝牙音箱的造型是圆形，有利于环绕发声。正面纯黑一体色，布艺防滑材质覆盖，仅在中间有一块椭圆长条形的铭牌，拉丝工艺的万魔logo看着很有酷炫。

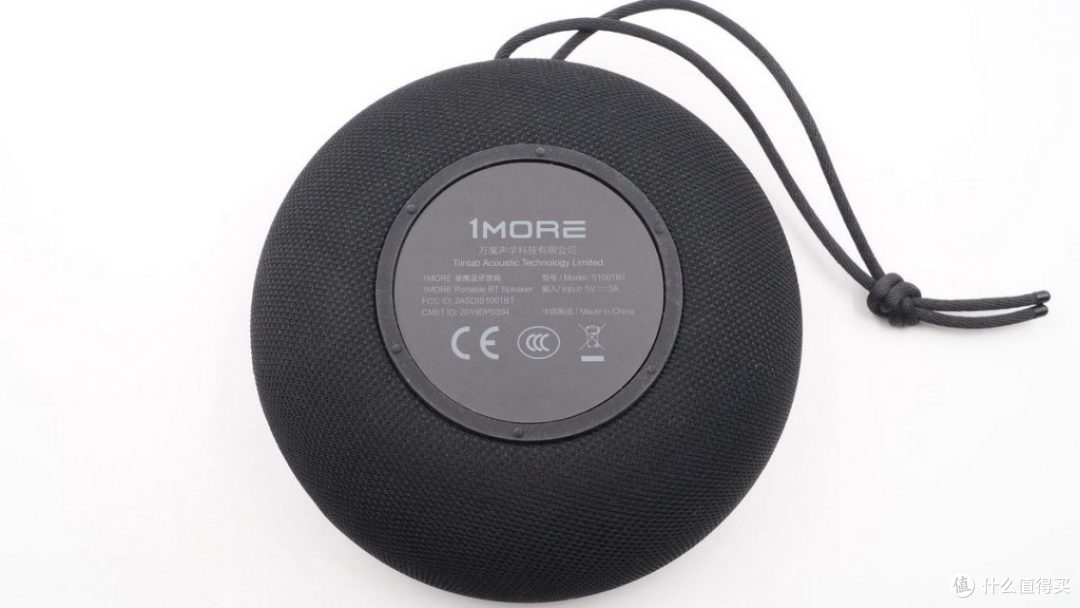

1MORE万魔便携蓝牙音箱背部特写，圆形的橡胶底座，放在桌面稳定不易滑动共振。

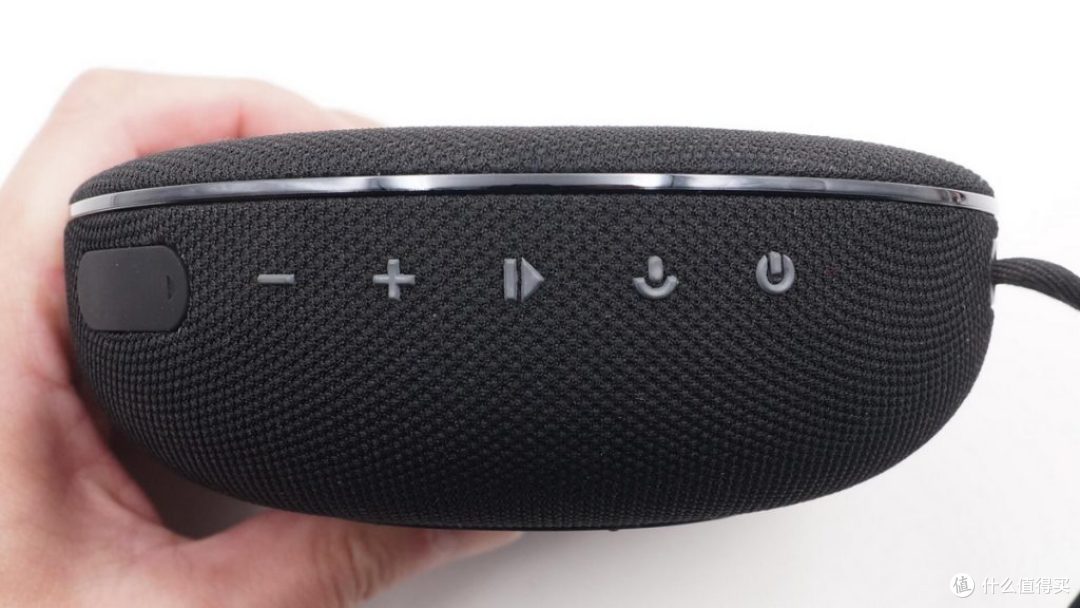

侧面，是1MORE万魔便携蓝牙音箱的按键区域，从左到右包括音量加减键（长按为换曲）、播放暂停键、语音功能键、电源键。

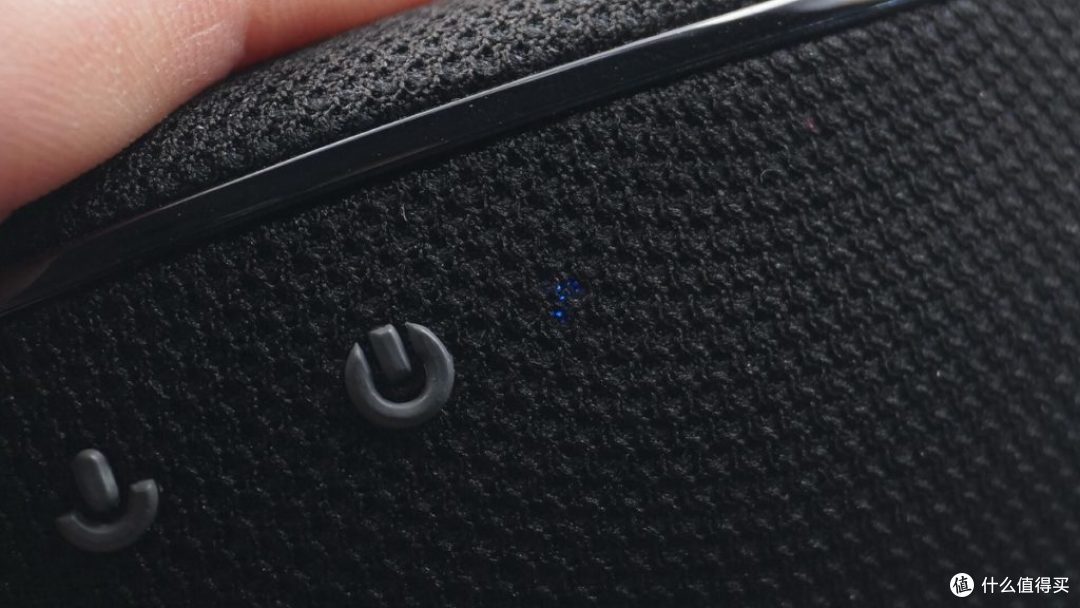

按键采用浮雕式设计，微凸于机身表面，按键键程手感适中，电源键旁边是隐藏的指示灯。

按键区域最左侧是3.5mm的AUX口和充电口，有一个专门防护盖保护，以此做到防水IPX4。

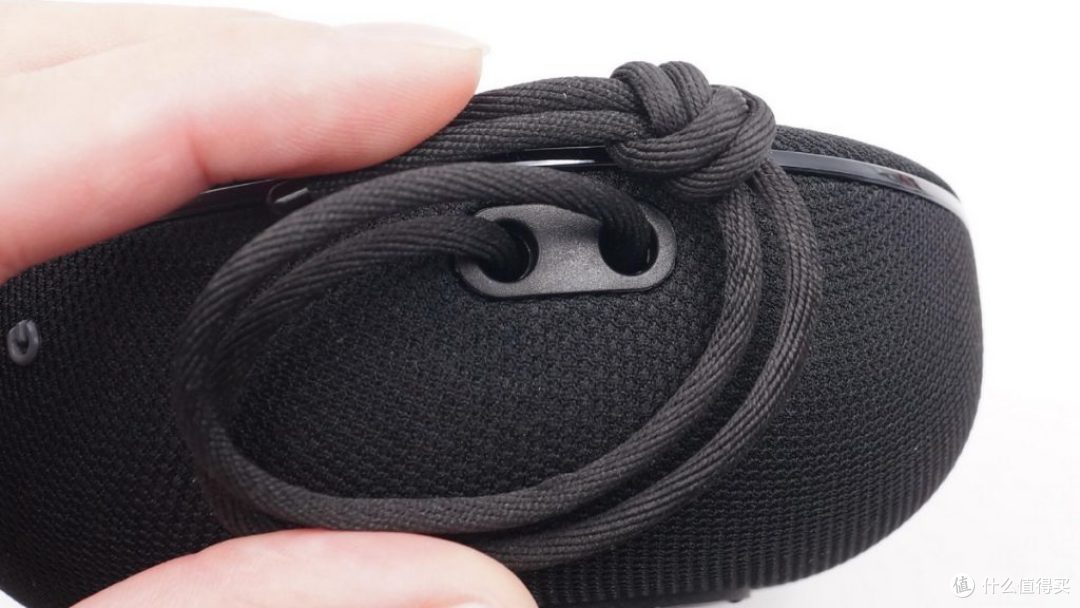

侧面另一头，1MORE万魔便携蓝牙音箱还配备了一条挂绳，外出运动时方便携带。

1MORE万魔便携蓝牙音箱我们用ChargerLAB POWER-Z KM001C表测得其充电功率为16W左右，符合其标称的5V3A快充充电规格。

二、1MORE万魔蓝牙音箱S1001 拆解

首先撬开音箱面罩，面罩采用固定柱固定。

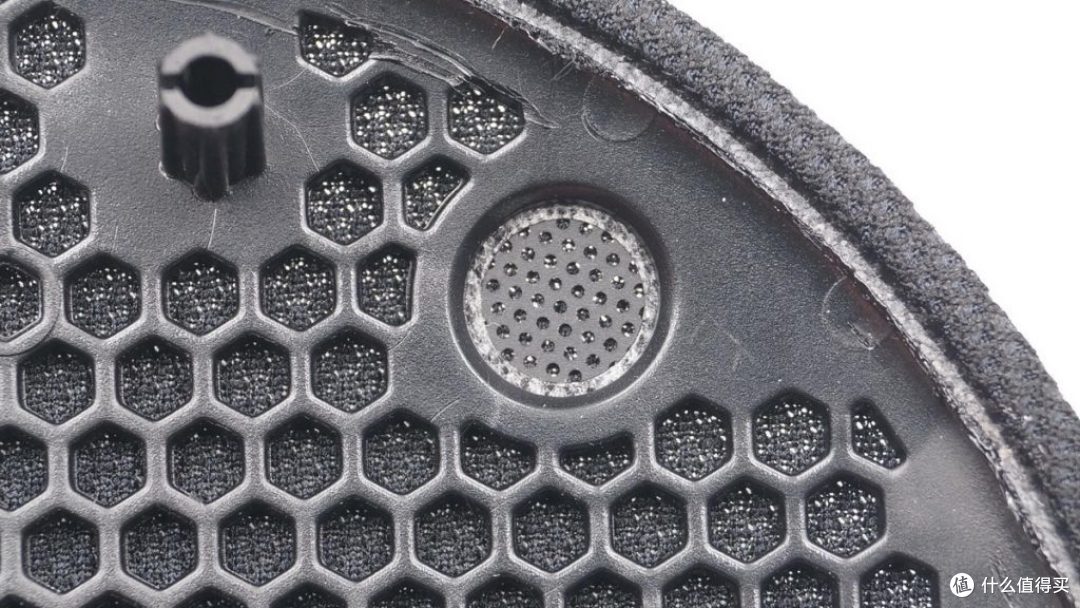

音箱面罩内部采用蜂窝状六边形支撑。

麦克风开孔位置。

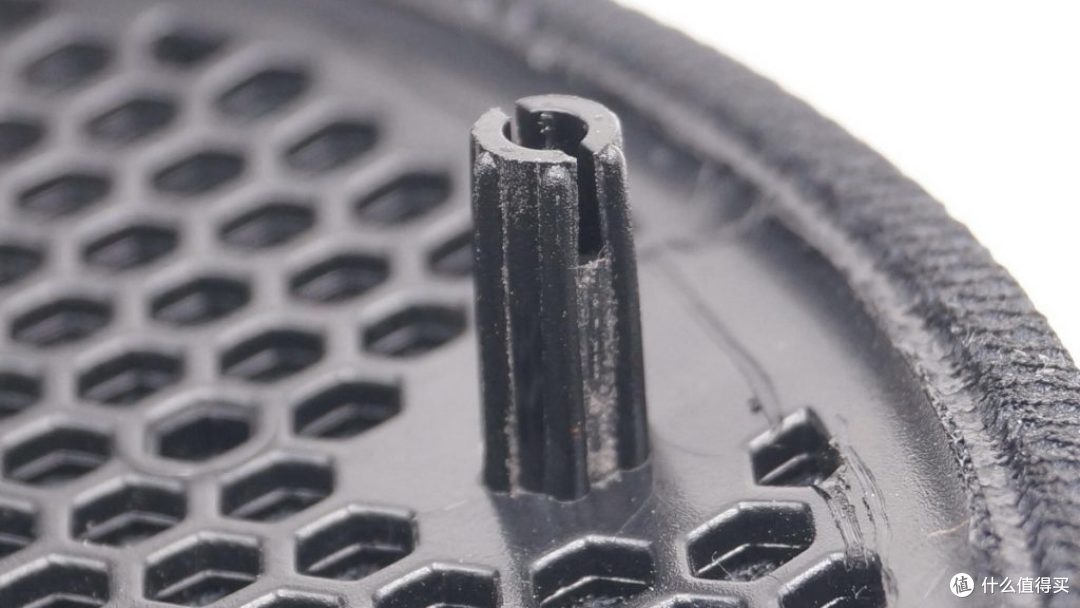

固定柱特写。

固定孔下面是音箱外壳的固定螺丝。

拾音麦克风。

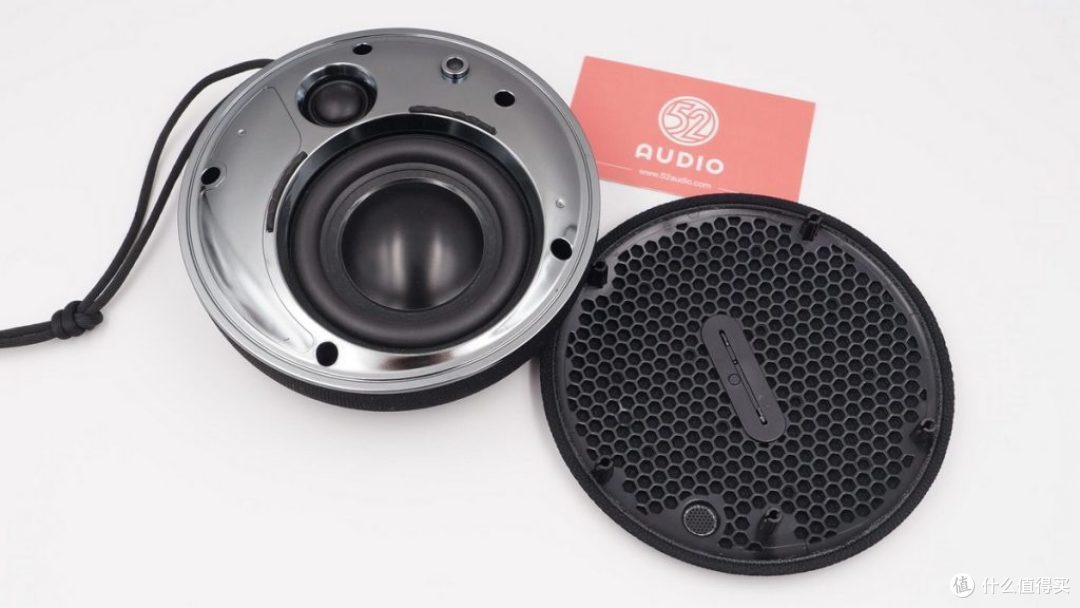

移除面罩的音箱，有两个扬声器。

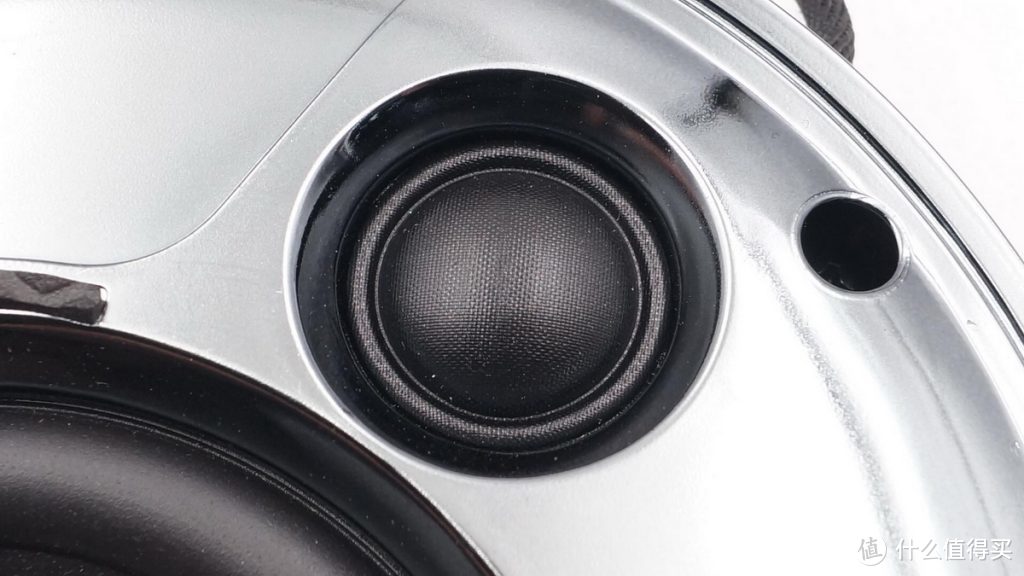

高音扬声器特写。

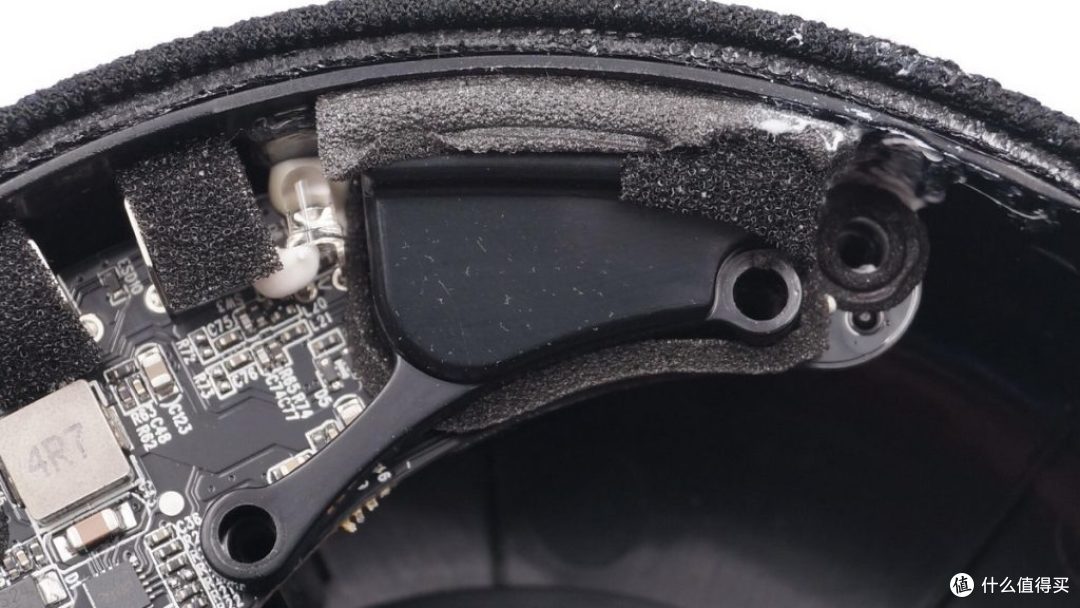

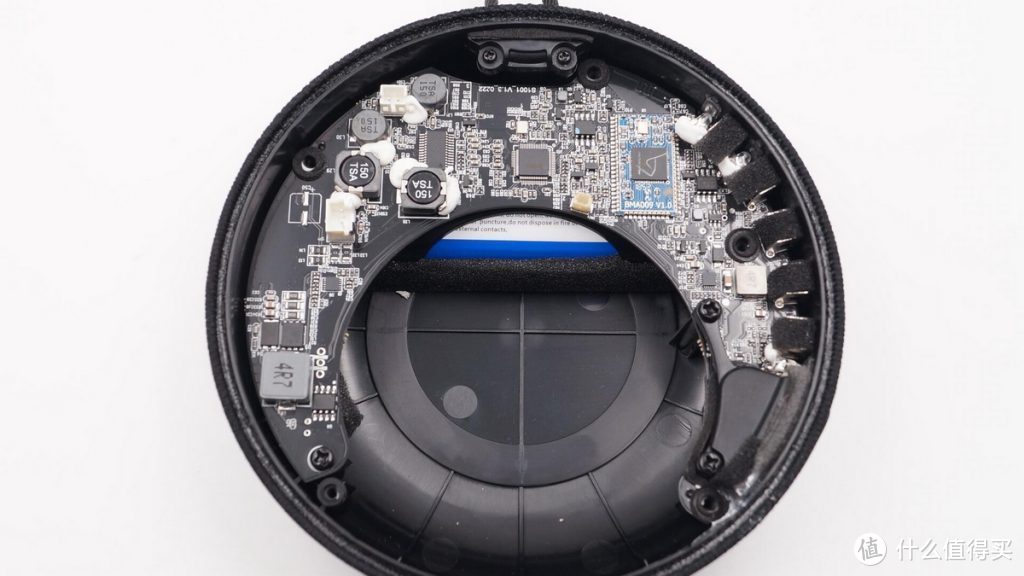

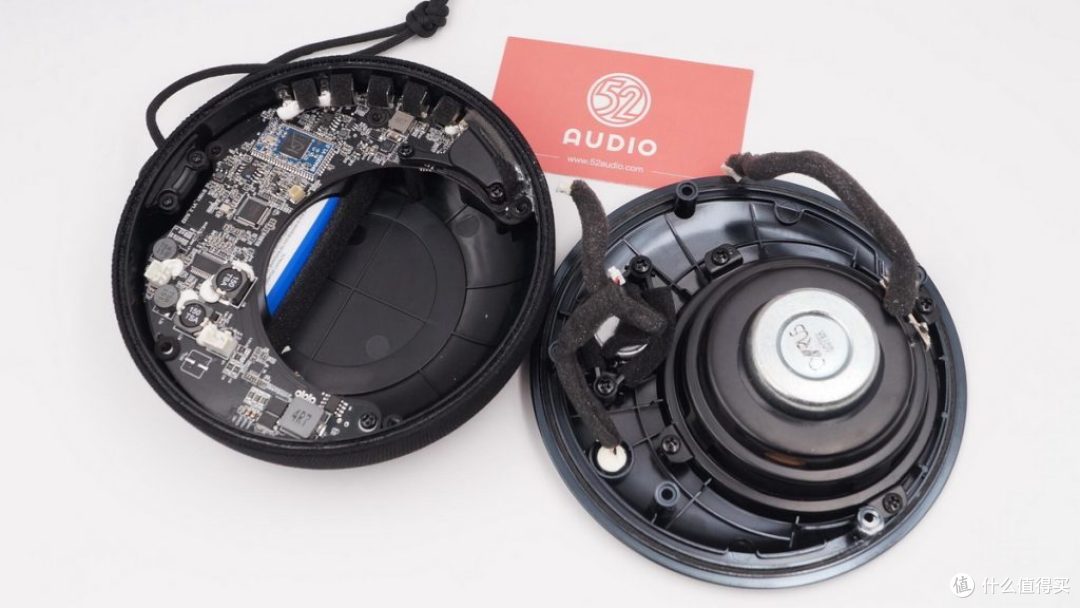

拆开音箱外壳，电路板呈C型布局，和扬声器重叠，最大化空间利用。

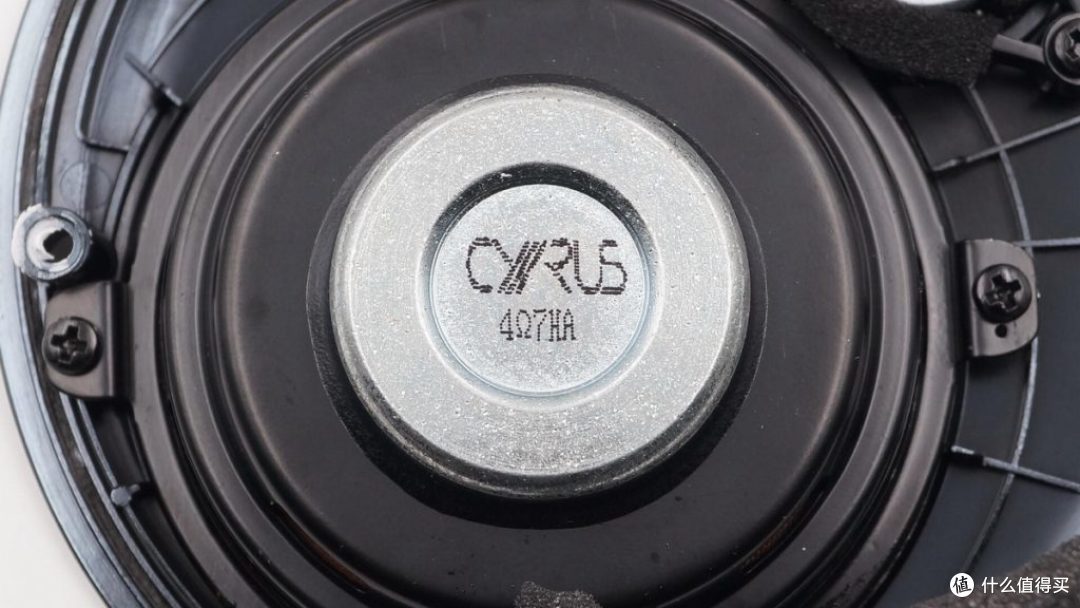

CYRUS 英国赛乐士 3.3英寸 4Ω全频扬声器。

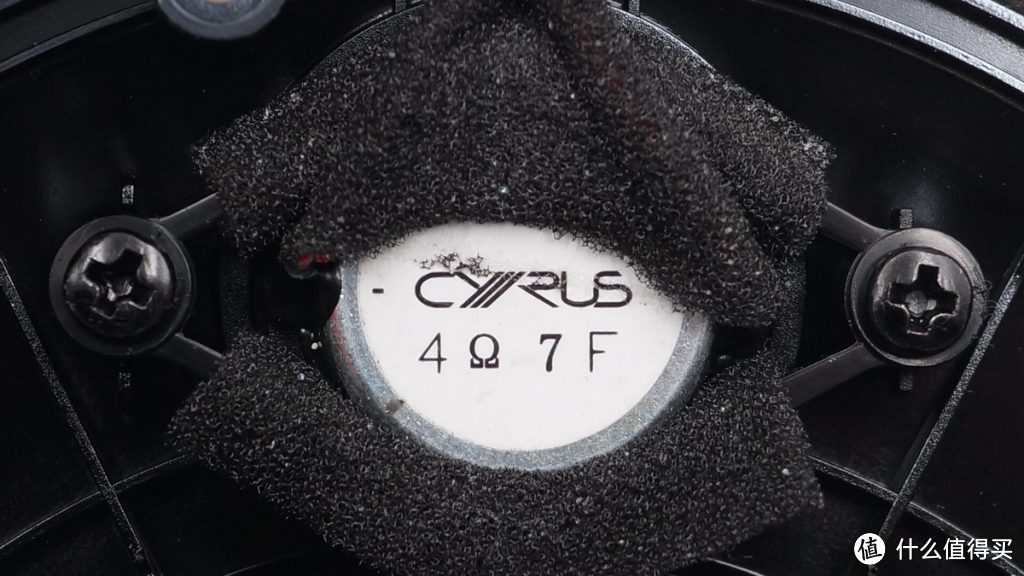

CYRUS 英国赛乐士 0.75英寸 4Ω高音扬声器。

拾音麦克风特写，背面采用胶水密封。

电路板下面是电池组。

指示灯，后面有硅胶加固。

侧面的微动按键，后面贴有泡棉胶。

音箱接口采用独立密封盖密封。

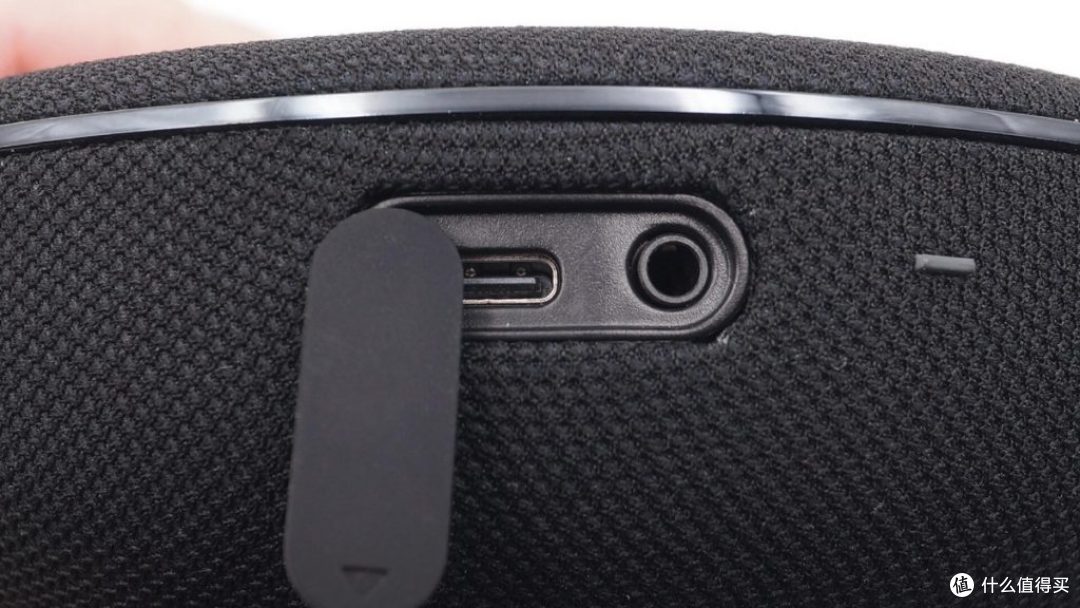

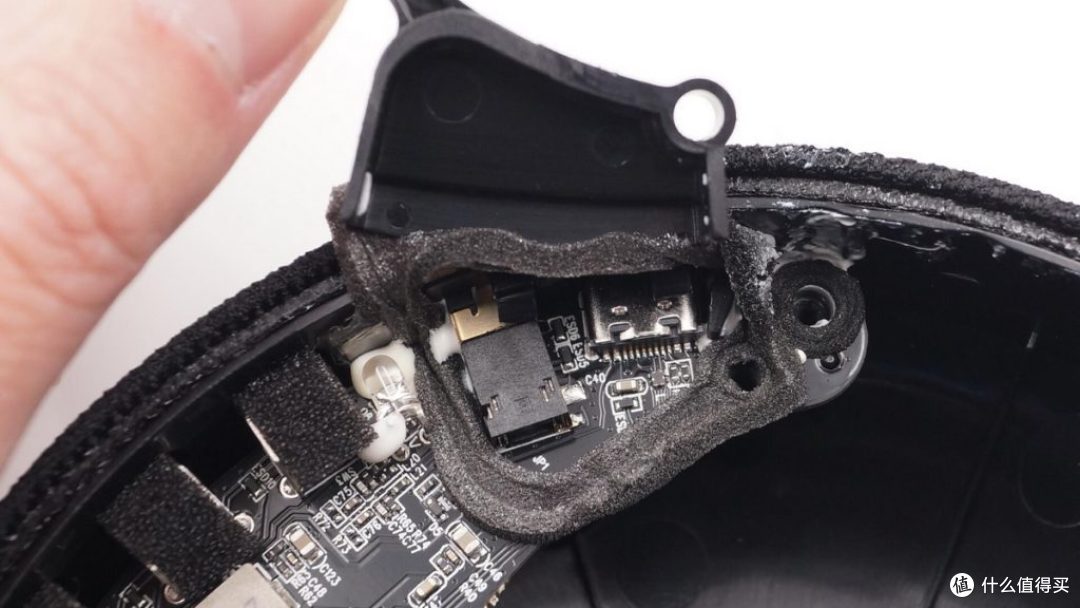

拆开密封盖，下面是AUX接口和USB-C接口。

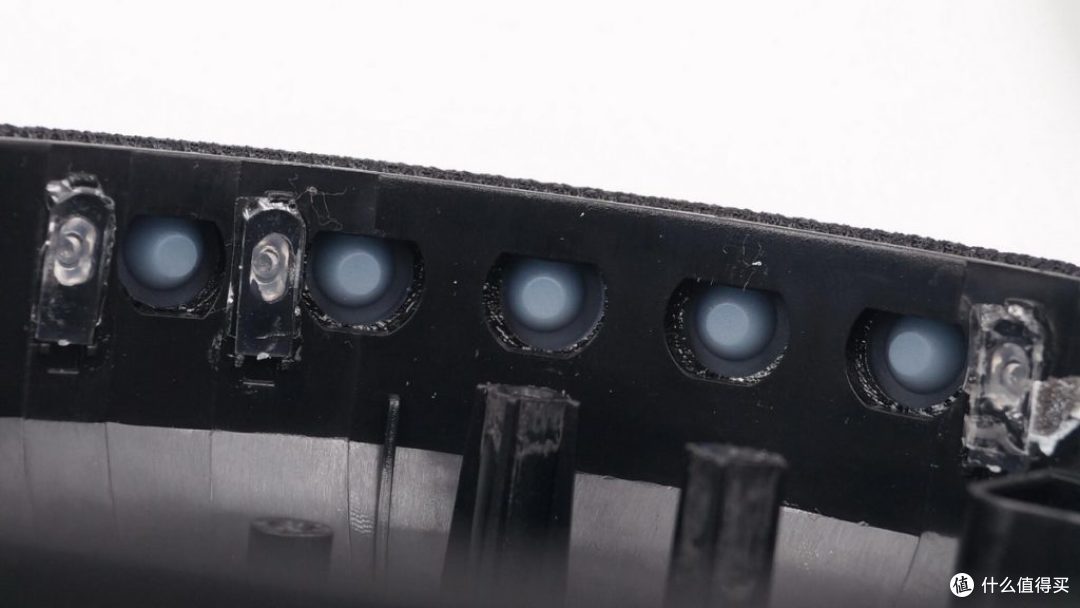

指示灯透光条和按键胶垫。

滤波电容和电池连接器，电容有红胶和白胶固定。

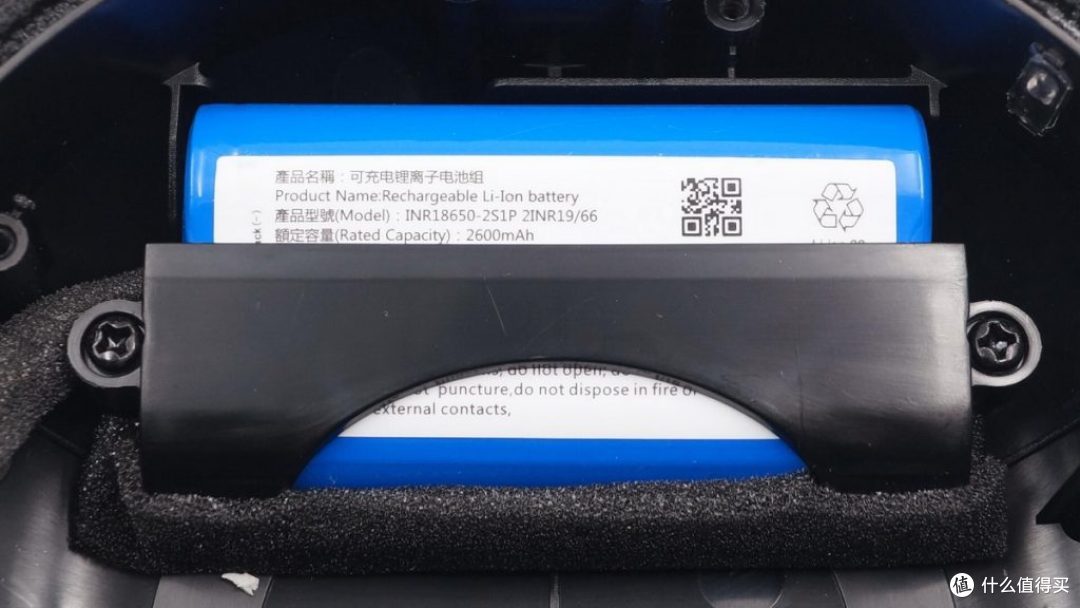

电池组有固定罩，由螺丝固定在外壳里面。

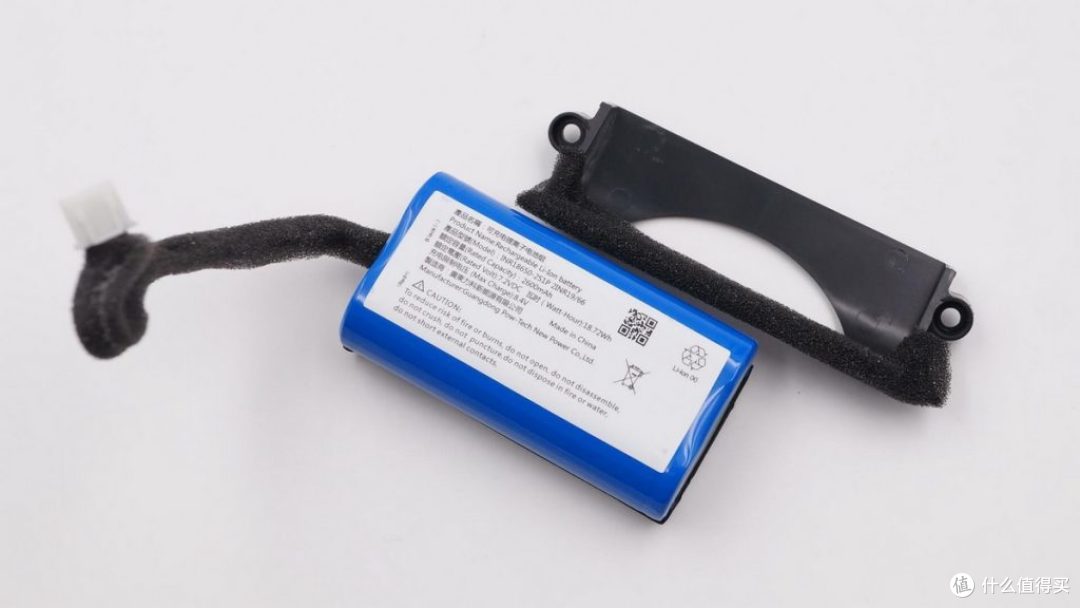

电池组和固定壳，电池接线采用泡棉包裹防止共振。

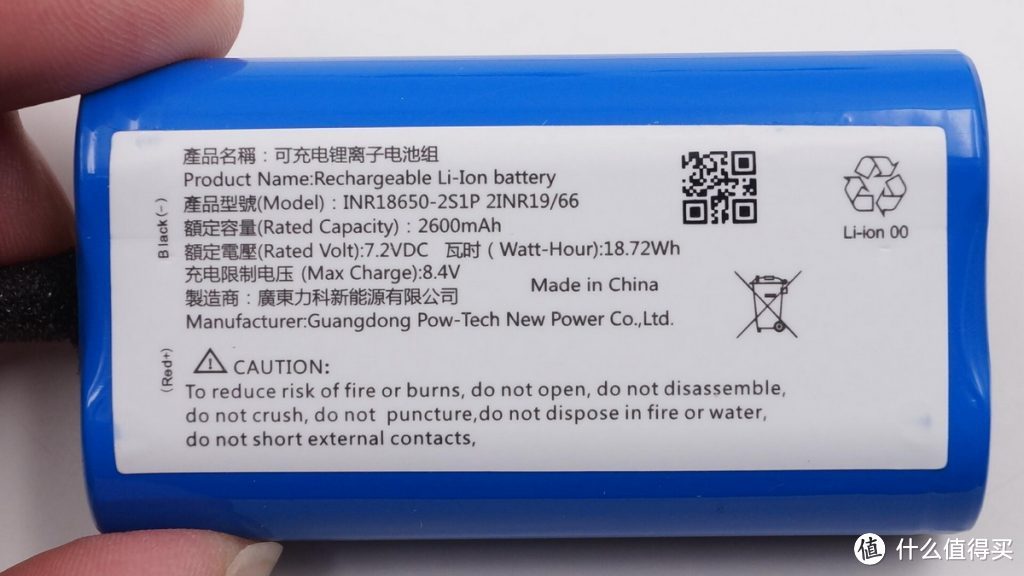

7.2V 2串 18650 电池组，18.72Wh，广东力科新能源有限公司。

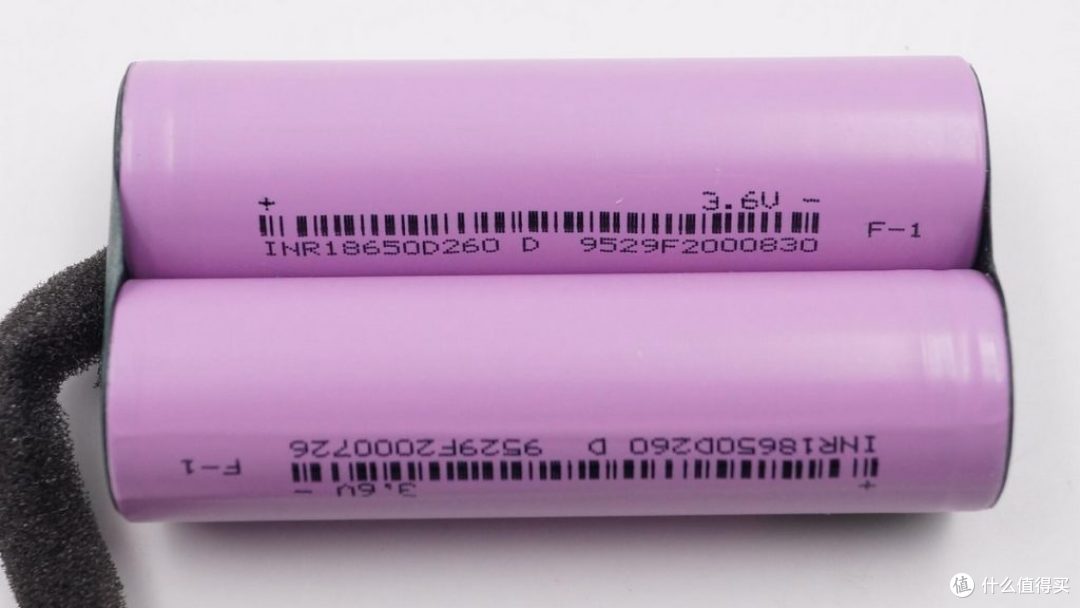

电池组内部采用INR18650 电池，2串，单节容量2600mAh。

电池组上的保护板，输出三颗MOS管并联，黄线连接了热敏电阻，检测电池组温度。

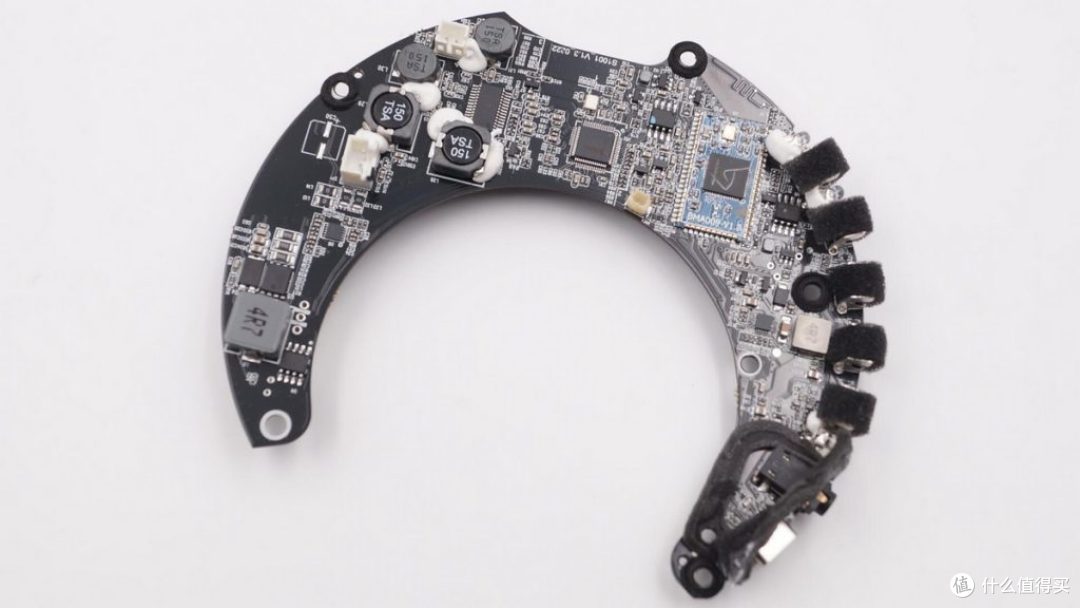

C型主板正面。

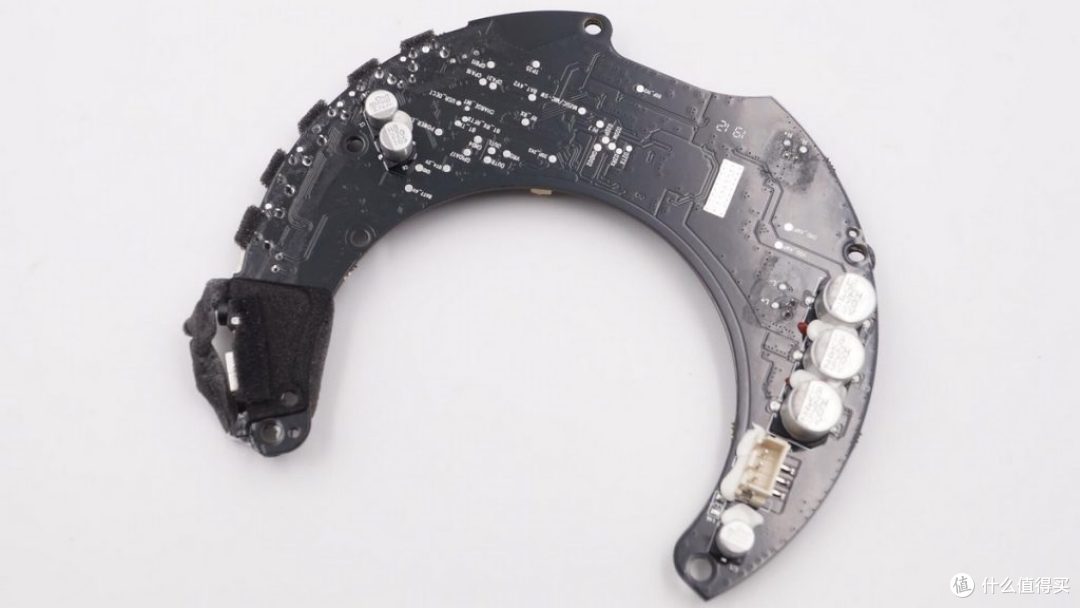

C型主板背面。

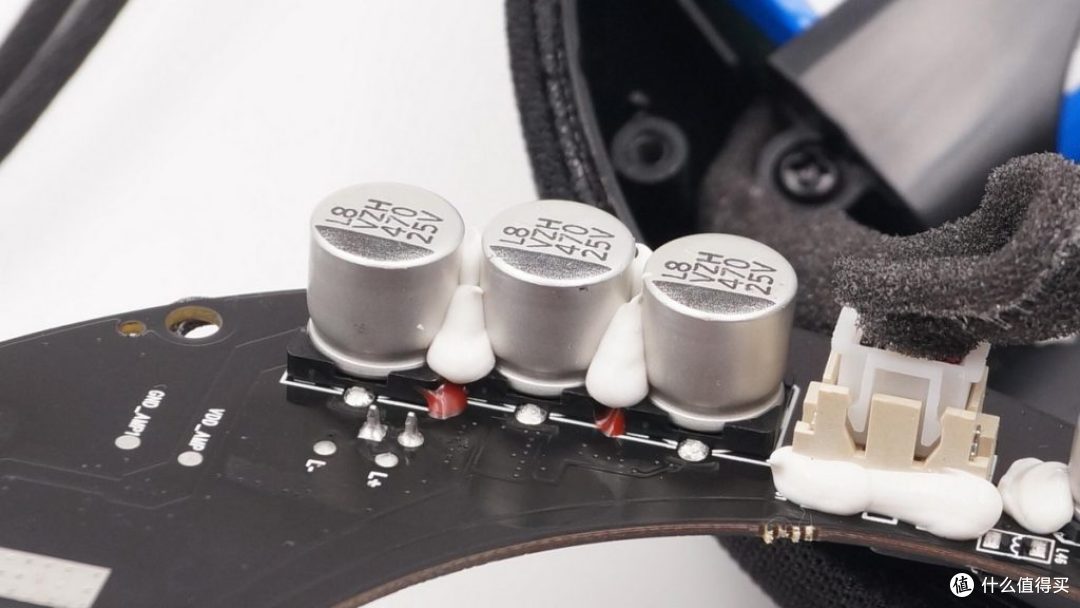

滤波电容和电池插口，滤波电容三颗并联，470μF25V。

两路扬声器接口，滤波电感和功放芯片。

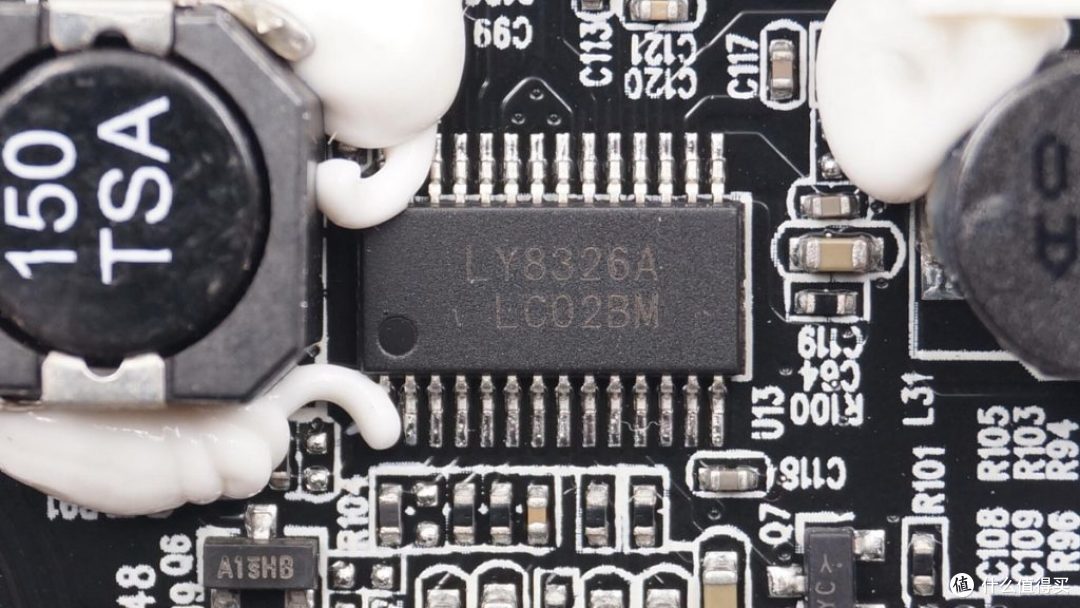

来扬 Lyontek LY8326A 立体声 D类功放，这里采用一颗立体声功放配合电子分频，低频高频独立放大输出驱动独立的高低频扬声器。

来扬 Lyontek LY8326A 详细资料。

指示灯特写。

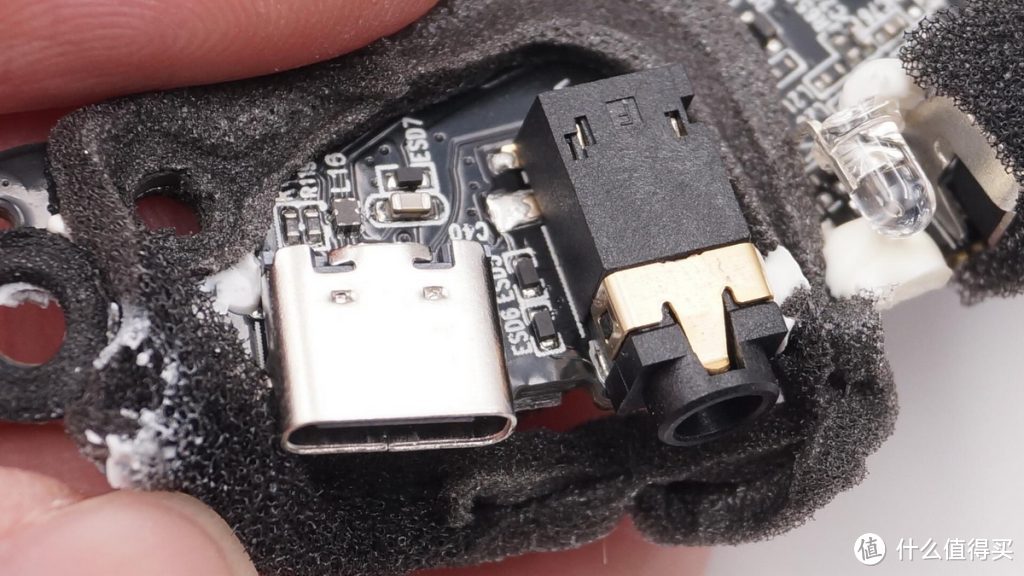

密封圈下的接口，触点均有ESD保护芯片防止静电击穿。

4435 PMOS管。

上海晶岳 SSC8232GN6 NMOS管，用于同步整流升压为功放供电。

晶岳 SSC8232GN6 详细资料。

矽力杰 SY7901 升压控制器，将内置电池升压为功放IC供电。

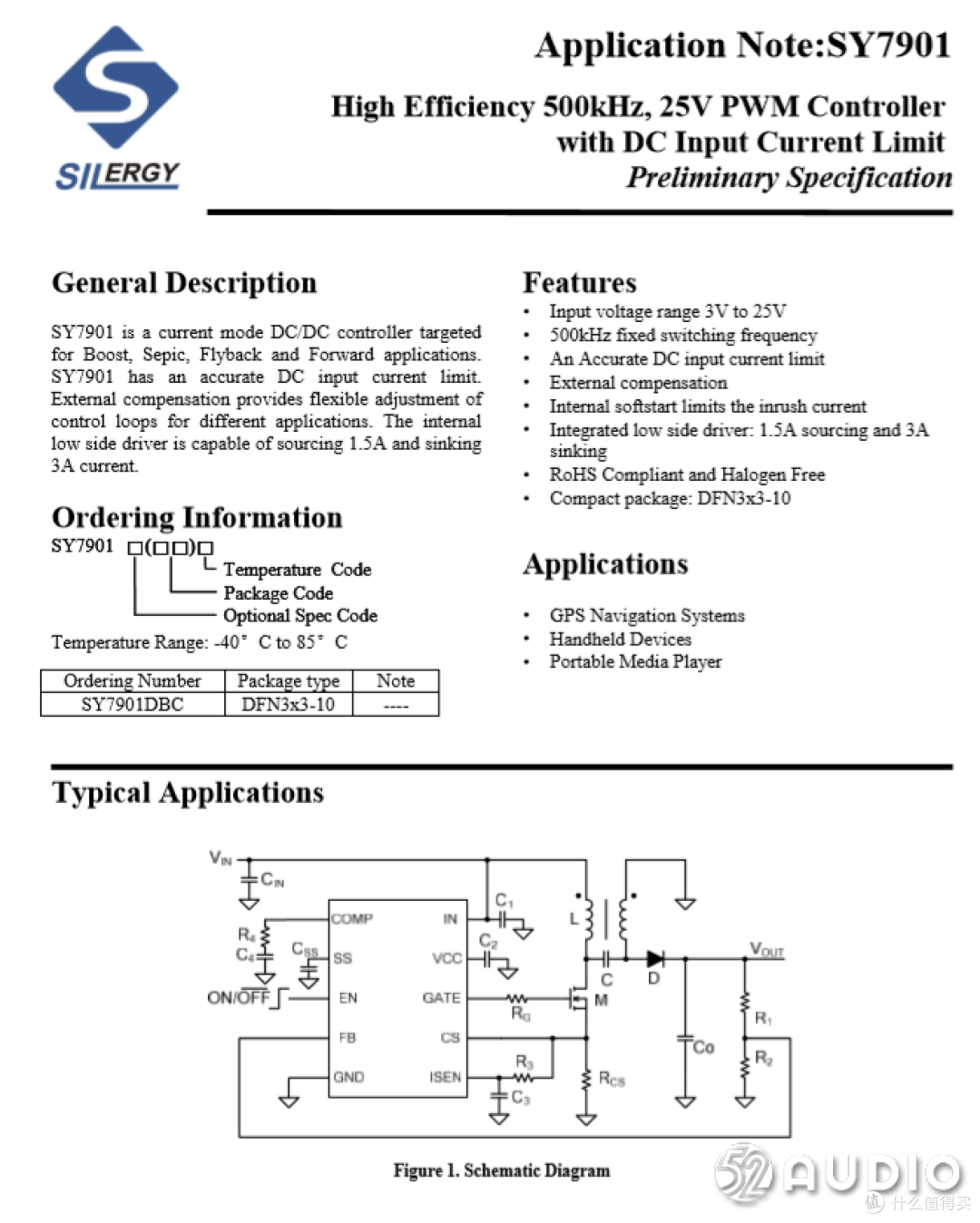

矽力杰 SY7901 详细资料。

SY6981QDC，矽力杰5V输入双节串联锂电池升压充电IC，小体积QFN3*3封装，完善的可编程5V输入端限流保护，可编程充电限时保护，输入欠压保护，输出过压保护，电池端短路保护，过温保护，充电状态指示，电池端充电电流1.2A。

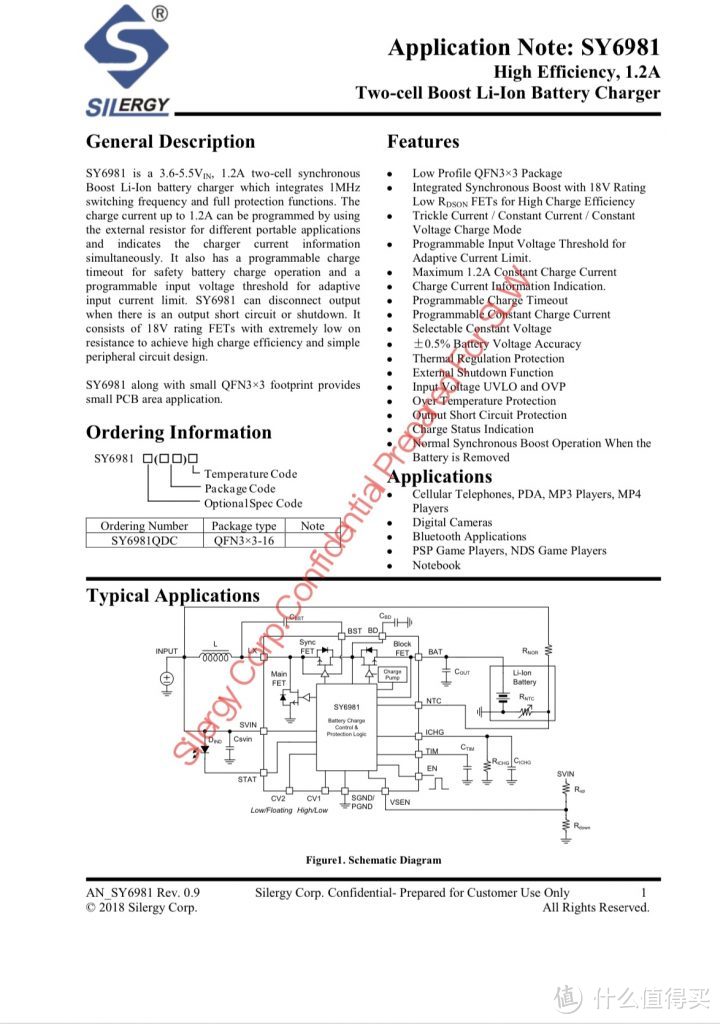

矽力杰 SY6981 详细资料。

GD25Q32CT存储器。

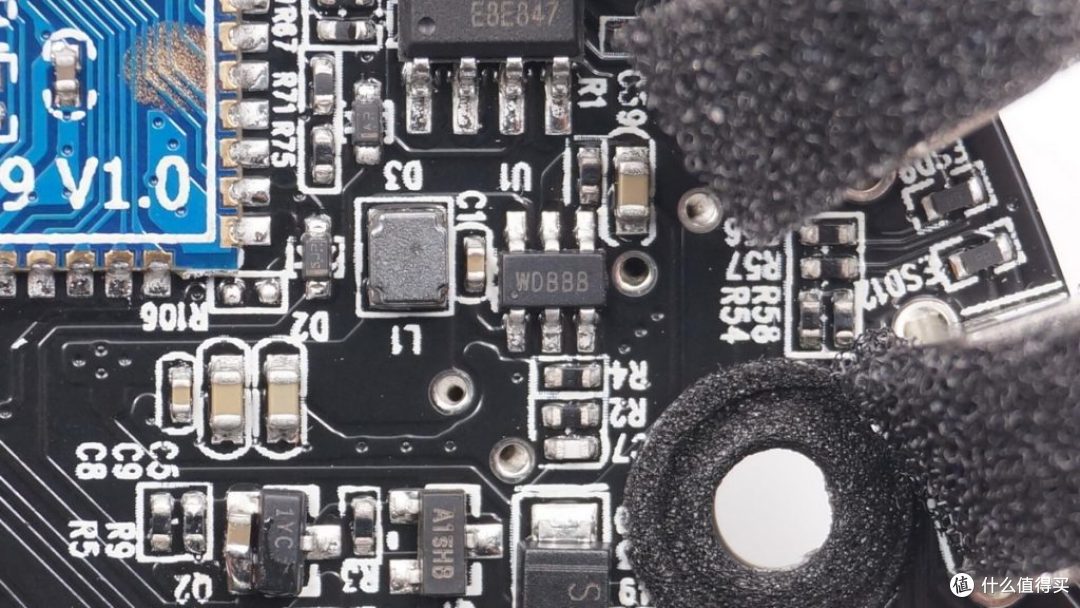

丝印WDB88的降压IC。

圣邦微 SGM2028 3.3V LDO。

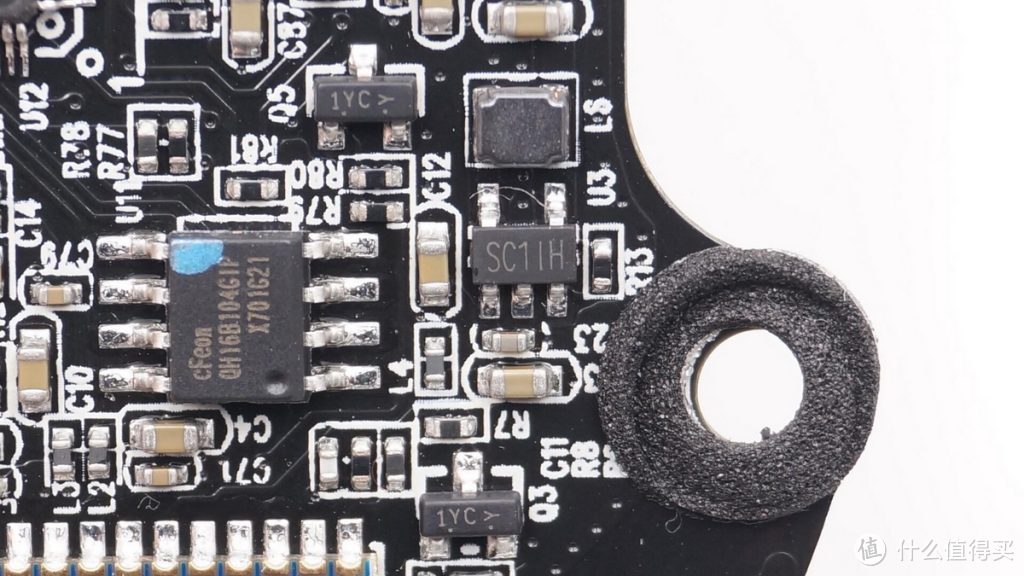

丝印SC1IH的降压IC。

宜扬 QH16B104GIP 存储器。

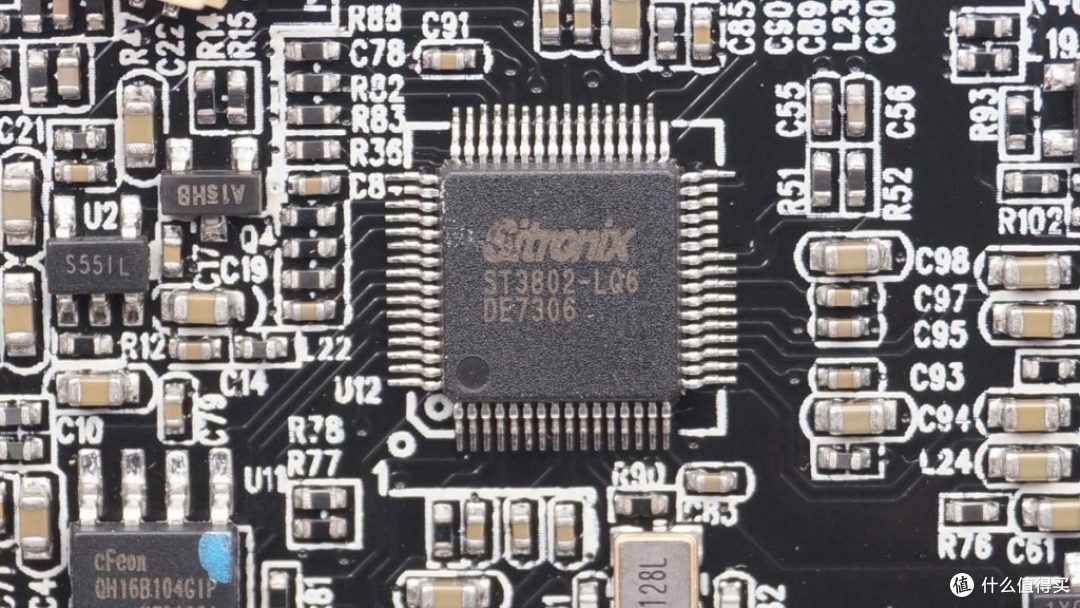

中国台湾 矽创 ST3802-LQ6 单片机，用于整机控制。

蓝牙模块是一块独立的邮票板，焊接在主板上，便于生产。

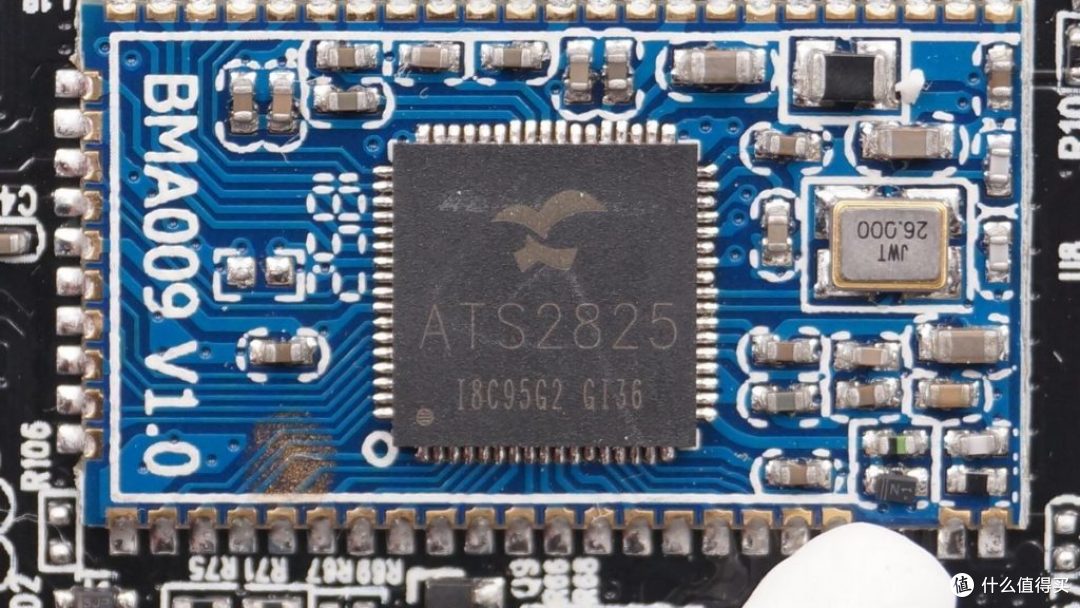

炬芯 ATS2825 。

板载蓝牙天线，在主板边缘。

我爱音频网总结

1MORE万魔便携蓝牙音箱采用了炬芯ATS2825高集成度的蓝牙音频SoC，蓝牙4.2规范，是专为便携式和无线蓝牙音频所设计的产品，满足性能和功耗的平衡。内置DSP支持多种音效处理，支持蓝牙免提通话时的降噪。

万魔这款蓝牙音箱外观的布艺工艺能够有效防水、耐磨、防滑，配有挂绳也便于携带。内部采用独立的CYRUS 英国赛乐士高低频扬声器，配合电子分频，功放升压供电，能得到更好的声音效果。内置两串2600mAh电池可达12小时续航，支持TWS组对双模，以及有线和无线音频的双连接。
