全铝合金外壳散热，绿联13合1雷电5扩展坞拆解

前言

绿联新推出了一款雷电5桌面充电扩展坞，这款桌面扩展坞配有外接电源，具备一个雷电5上行接口和三个雷电5下行接口，内置英特尔JHL9480雷电控制器，支持120Gbps传输速率，并支持140W快充。雷电5下行接口支持连接显示器扩展显示，支持双8K60Hz或双4K240Hz输出。

绿联雷电5扩展坞具备TF和SD卡槽，并设有2.5G有线网络接口，还设有四个USB-A口用于连接外设，实现一线连通，全面扩展。扩展坞采用铝合金外壳，内部设有铝合金散热片和屏蔽罩，对应发热芯片设有导热垫加强散热。

扩展坞底部和侧面均设有防滑胶垫，支持立式或卧式放置，满足不同搭配场景。扩展坞前面板还设有电源开关和指示灯，方便控制开关，了解供电和连接情况。下面充电头网就带来绿联这款雷电5扩展坞的拆解，一起看看内部的设计和用料。

绿联雷电5桌面充电扩展坞开箱

包装盒正面印有UGREEN绿联品牌，扩展坞外观，扩展坞名称和产品卖点。

背面使用中英文标注了产品参数。

中文产品参数一览。

包装内含扩展坞，雷电5数据线，外接电源适配器和使用说明书等。

附带的雷电5数据线插头特写。

雷电5数据线长度约为81cm。

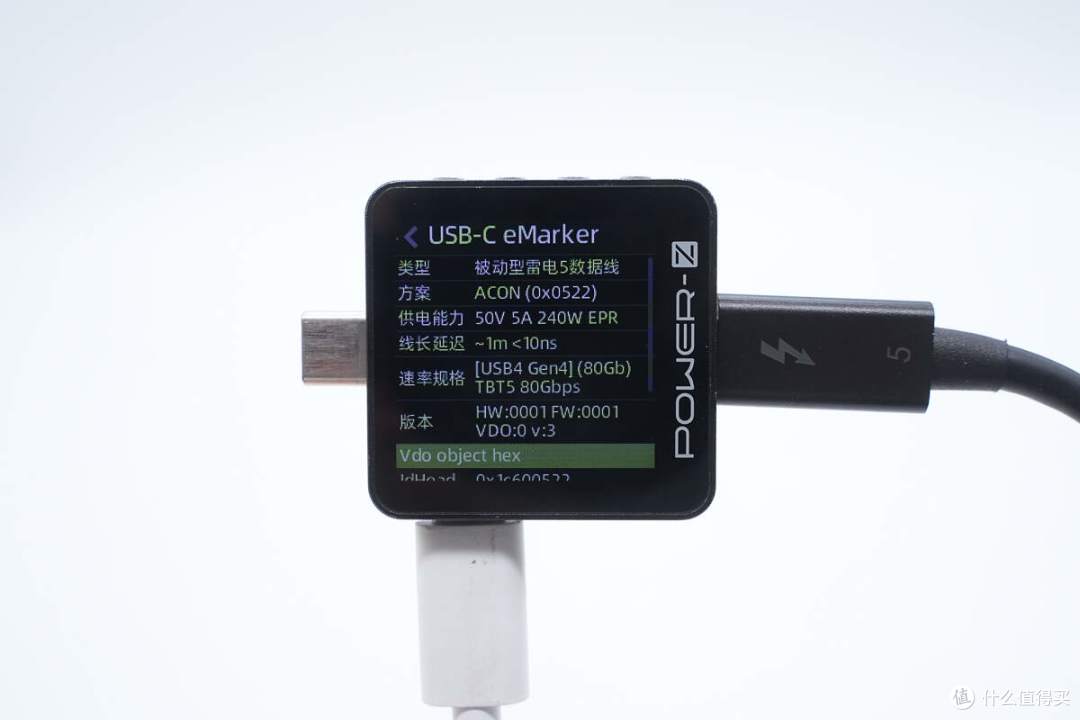

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB4 Gen4（80Gb）TBT5 80Gbps。

扩展坞正面设有电源按键，指示灯，USB接口，TF卡槽和SD卡槽以及3.5mm音频接口。

电源按键下方为指示灯。

扩展坞正面接口特写，标注接口传输速率。

机身侧面印有雷电标识。

机身内部设有散热片。

另一侧同样设有散热片，并设有防滑硅胶垫。

机身背面设有雷电5接口，USB-A接口，网线接口和电源接口。

机身背面盖板使用内六角螺丝固定。

机身底部设有防滑脚垫，并印有产品信息。

产品铭牌特写

型号：U715

P/N：45790

输入：21V8.57A Max

产品通过了FCC、CE、UKCA认证。

使用游标卡尺测得扩展坞宽度约为52mm。

使用游标卡尺测得扩展坞深度约为96mm。

扩展坞机身高度约为148.2mm。

扩展坞拿在手上的大小直观感受。

测得扩展坞重量约为790g。

附带的电源线为国标两插，连接外接电源为八字线插头。

电源线长度约为151cm。

附带的电源为自带线设计。

测得电源重量约为476g。

电源正面印有UGREEN品牌，并设有指示灯。

背面标注电源信息。

开关电源

型号：S-PW-185C-210857-CY2

输入：100-240V~ 50/60Hz 2.5A Max

输出：21V 8.57A

输出功率：180W Max

东莞市润众电子有限公司

电源输入端设有八字插座。

电源输出线设有抗弯折网尾。

测得电源适配器机身长度约为100.5mm。

机身宽度约为69.9mm。

机身厚度约为30.4mm。

电源适配器输出为DC接口。

电源输出线设有抗干扰磁环。

电源输出线长度约为96cm。

使用ChargerLAB POWER-Z KM003C测得雷电5上行口支持PD3.1 140W充电协议和DCP充电协议。

PDO报文显示雷电5上行口具备5V3A、9V3A、15V3A、20V4.8A、28V5A五组固定电压档位，以及15-28V 140W AVS电压档位。

测得雷电5下行口A支持PD3.0 30W输出。

PDO报文显示雷电5下行口A具备5V3A、9V3A和15V2A三组固定电压档位。

雷电5下行口B/C支持PD3.0 15W输出。

PDO报文显示雷电5下行口B/C具备5V3A固定电压档位。

机身正面USB-C接口支持20W PD快充。

PDO报文显示USB-C接口具备5V3A和9V2.22A两组固定电压档位。

绿联雷电5桌面扩展坞拆解

看完了绿联雷电5扩展坞的开箱展示，下面就进行拆解，一起看看内部的设计和用料。

首先拧下四颗长螺钉，拆下扩展坞后盖。

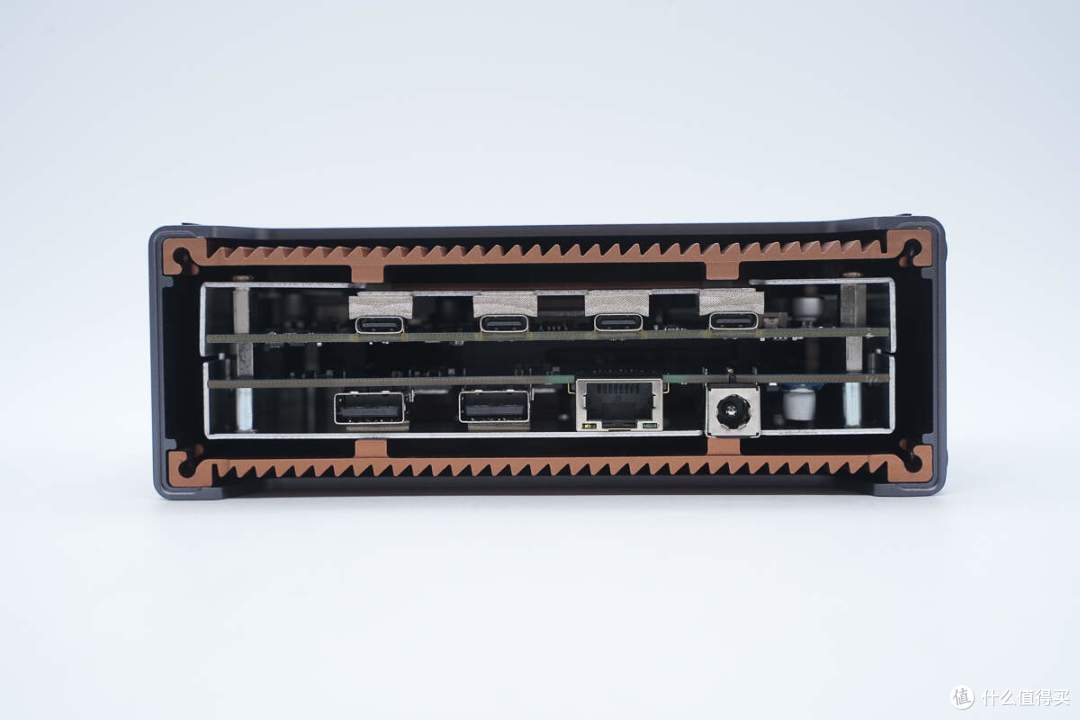

扩展坞PCBA模块设有铝合金屏蔽罩，接口与外壳之间粘贴导电布接地。

继续撕下机身底部防滑胶垫。

胶垫内部设有固定螺丝。

拧下固定螺丝，从壳体中取出PCBA模块。

扩展坞外壳采用铝合金材质。

电源按键和指示灯透光柱特写。

扩展坞PCBA模块两侧设有铝合金散热片。

散热片通过螺丝固定。

散热片固定到PCBA模块的屏蔽罩上面。

拧下螺丝拆下散热片和屏蔽罩，在屏蔽罩对应发热器件的位置粘贴导热垫散热。

PCBA模块通过螺柱固定。

固定PCBA模块的螺柱特写。

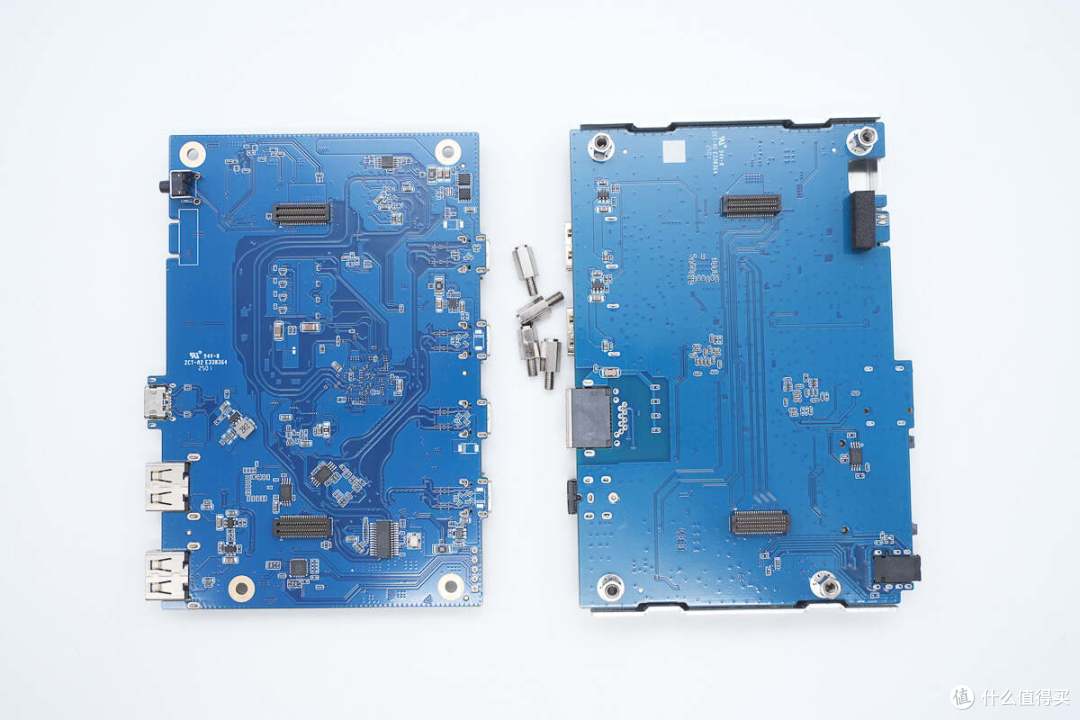

拧下螺柱分离PCBA模块，内部通过连接器连接。

另一面PCBA模块与屏蔽罩之间也设有导热垫。

两块PCB通过插接件连接。

雷电5接口板正面一览，底部设有四个雷电5接口和雷电控制器，左上方设有同步升降压电路和同步降压电路，左下方设有协议芯片，右上角设有USB-C母座，USB-A母座和集线器芯片，右侧设有同步降压电路，集线器芯片和协议芯片。

背面设有连接器，协议芯片，集线器芯片，存储器和VBUS开关管，还设有同步降压芯片和过流保护芯片。

雷电控制器来自英特尔，型号JHL9480，代号为Barlow Ridge，支持四个PCIe通道，配置为x4 Gen 4，具备ACS、FBP、PTM、P2P等功能，支持128/256B负载。在显示端口方面，提供2个DP Sink和3个DP Source，支持DP 2.1隧道和重定时功能，支持x1/x2/x4模式，速率范围从1.62Gbps到20Gbps，具备SST、MST、DSC 1.2、FEC、LTTPR、Panel Replay等特性，采用FC-CSP封装。

芯片外置25.000MHz时钟晶振特写。

存储器来自博雅，型号BY25Q16AWTIG，容量为2MB，采用SOP8封装。

雷电控制器外置0.47μH降压电感特写。

雷电控制器外置降压电感特写。

缓冲器来自德州仪器，丝印H17R，型号SN74AUP1G17，具有施密特触发输入，采用SOT23封装。

USB-C接口控制器来自英飞凌，型号CYPM1322-97BZXI，为EZ-PD PMG1-S3系列高压微控制器芯片，芯片内置ARM Cortex-M0+ MCU，内置256KB Flash和32KB SRAM，内部集成稳压器和保护电路，采用97-BGA封装。

存储器来自博雅，型号BY25Q16AWTIG，容量为2MB，采用SOP8封装。

另一颗USB-C接口控制器为英飞凌EZ-PD CCG8系列，型号CYPD8225-97BZXI，芯片支持PD3.1 28V EPR应用，芯片内置ARM Cortex-M0+ MCU，内置256KB Flash和32KB SRAM，支持双接口控制，采用97-BGA封装。

USB集线器芯片来自威锋电子，型号VL822-Q7，内部集成上行端口和两个下行端口复用器，适用于4个USB-A接口扩展应用，支持10Gbps速率，采用QFN-76封装。

芯片外置25.000MHz时钟晶振特写。

存储器来自普冉，型号P25Q21H，容量为256KB，采用TSSOP8封装。

威锋电子VL163接口复用器用于USB-C接口正反面切换，采用QFN-28封装。

集线器芯片来自谱瑞科技，型号FL5801-2Q2，为USB2.0集线器，支持1个上游端口和5个下游端口配置和2个上游端口与4个下游端口配置，向下兼容USB1.1，支持BC1.2规范，支持功能定制，采用QFN48封装。

芯片外置25.000MHz时钟晶振特写。

存储器来自普冉，型号P25Q21H，容量为256KB，采用TSSOP8封装。

用于雷电5上行接口140W输出的同步升降压芯片来自芯源系统，型号MP4248，是一颗内置两个下管的同步升降压变换器，内部集成外部上管驱动器，支持140W输出功率。芯片支持36V输入和输出电压，可通过I2C接口连接协议芯片，采用QFN3*5-20封装。

外置开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻5.2mΩ，采用PDFN3333封装。

威兆半导体 VS3618BE 资料信息。

另一颗开关管型号相同。

合金电感来自驰兴科技，规格为3.3μH，底部打胶加固。

滤波电容来自柏瑞凯，为VA系列耐高压贴片电容，规格为100μF35V。

另一颗滤波电容规格相同。

同步升降压转换器来自芯源系统，丝印BGR，型号MP8859，芯片内部集成开关管，支持22V输入电压，输出电流3A，支持可调节的恒流输出限制，具备输出过电压保护，过电流保护和短路保护，采用QFN16封装。

3.3μH合金电感特写。

滤波电容规格为100μF35V。

协议芯片采用南芯科技SC2021A，这是一款高度集成的Type-C/PD和DPDM快充控制器。 符合最新的Type-C和PD 3.0标准，通过了USB PD3.1符合性测试。芯片支持专有的高压快充协议，包含一组USB-C接口和两组DPDM接口，满足1A+1C双口快充应用，采用QFN32封装。

USB集线器芯片来自创惟，型号GL850G，是一颗四接口的USB2.0 HUB芯片，采用SSOP28封装。

芯片外置12.000MHz时钟晶振特写。

同步降压芯片来自莱颉，型号MT3935A，是一颗26V输入电压，4A连续输出电流，5A峰值输出电流的同步降压转换器，芯片内置开关管，采用SOP8-EP封装。

3.3μH合金电感特写。

滤波电解电容规格为100μF 16V。扩展坞主板上共设有5路相同的降压电路，节省篇幅不再介绍。

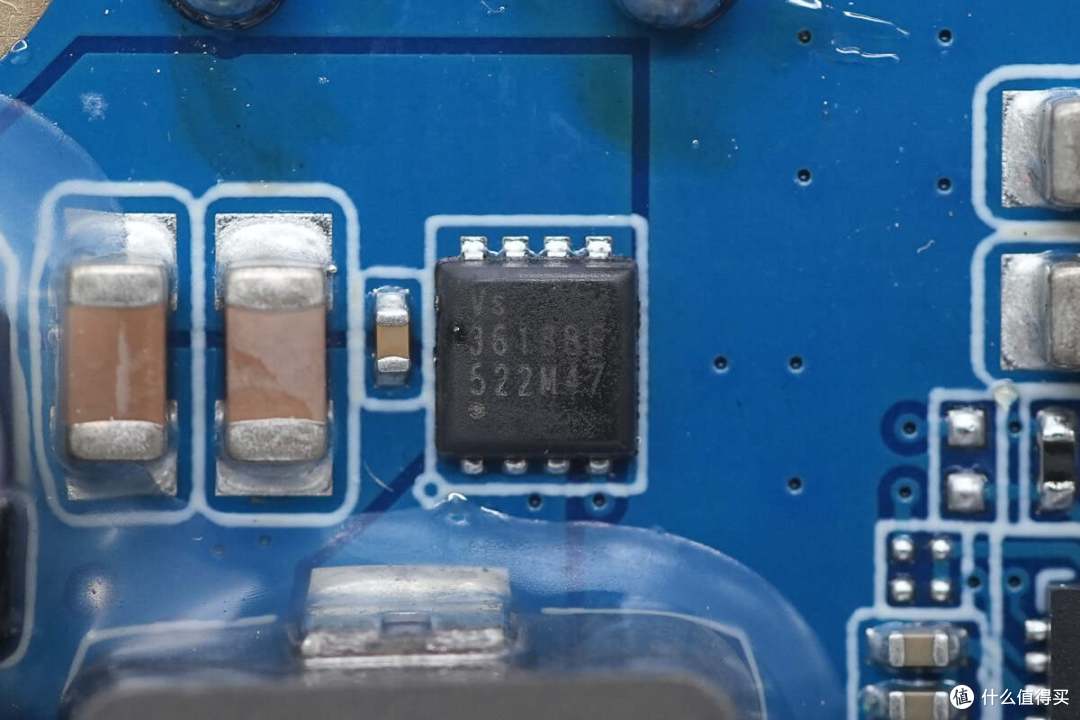

VBUS开关管采用威兆半导体VS3618BE。

同步降压芯片来自钰泰半导体，丝印IU，型号ETA3485S2F，输入电压7V，输出电压可调，输出电流1.5A，开关频率为2MHz。并且具备1.2V、2.5V和3.3V固定输出电压版本，采用SOT23-5封装。

钰泰半导体 ETA3485 资料信息。

四颗缓冲门芯片来自德州仪器，丝印37RH，型号SN74LV1T125，具备三态输出。八颗缓冲门芯片丝印NENJ，型号SN74LV1T126，同样具备三态输出，采用SOT23封装。

USB-C接口保护器来自德州仪器，丝印8S30，型号为TPD8S300，提供4通道VBUS短路过电压保护功能和8通道ESD保护，采用WQFN20封装。

另一颗USB-C接口保护器型号相同。

同步降压芯片来自拓尔微，丝印S15B，型号TMI3410，芯片支持5.5V输入电压，输出电流为1.2A，开关频率为1.5MHz，具备输入过电压保护、短路保护和过热保护，采用SOT23-5封装。

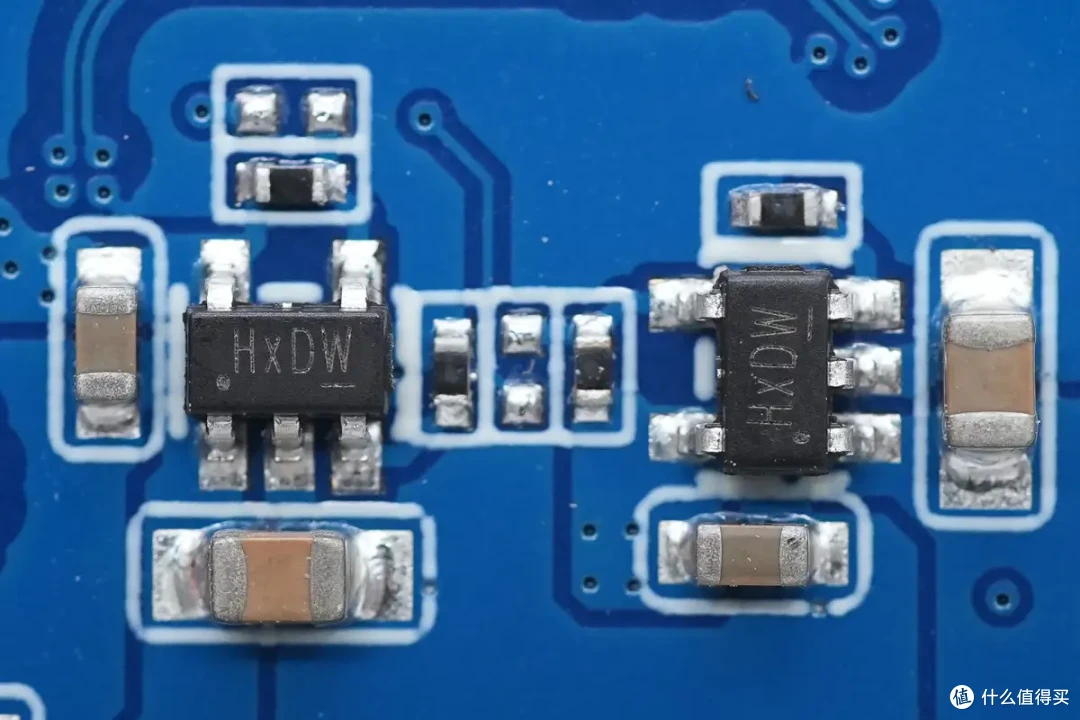

两颗过流保护芯片来自钰泰半导体，丝印Hx，型号ETA6280S2F，支持2.1-6V输入电压，具备6.1V过压保护，输出电流可通过外接电阻设置，支持75mA-2.2A设置，芯片具备快速过电流响应，支持反向电流阻断，采用SOT23-5封装。

钰泰半导体 ETA6280 资料信息。

过流保护芯片来自德州仪器，丝印2ABH，型号TPS259472，支持23V工作电压，支持6A工作电流，过压钳位阈值和过流保护阈值可设置，具备可调节的输出压摆率控制，具备过热保护功能，通过IEC 62368-1 CB认证，采用QFN2*2封装。

过流保护芯片丝印Ln，采用SOT23-5封装。

另一颗过流保护芯片丝印相同。

用于雷电5上行接口的VBUS开关管来自砹德曼，型号AD40N50D3，NMOS，导阻4.5mΩ，耐压40V，采用PPAK3*3封装。

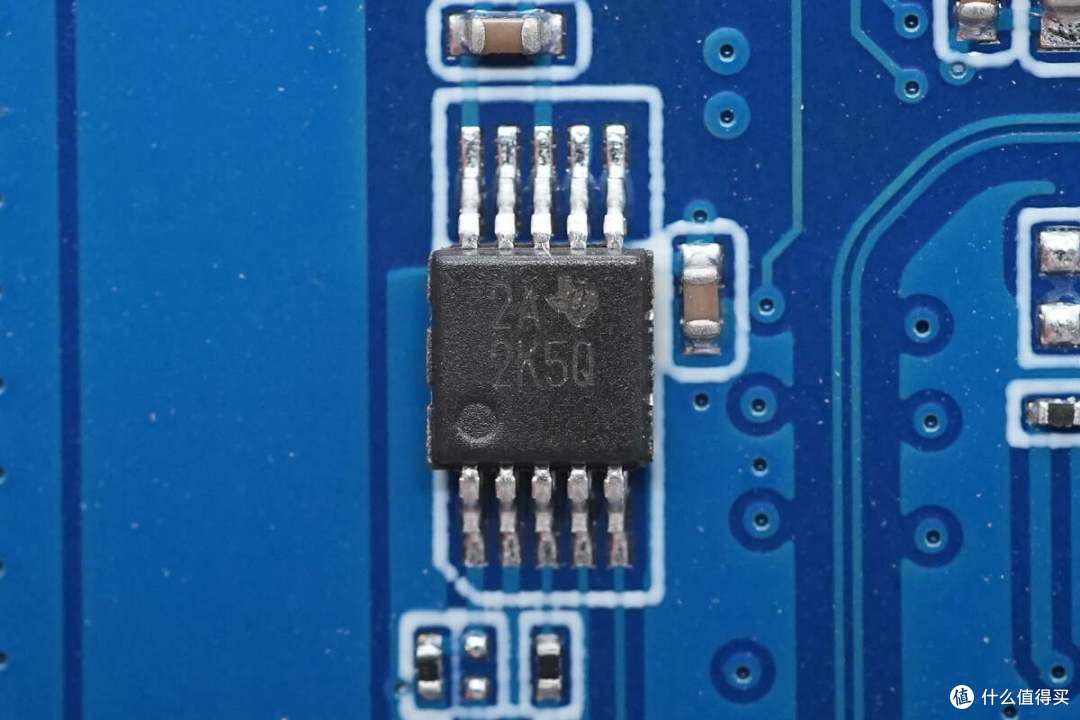

数字功率监控器来自德州仪器，丝印2K5Q，型号INA230，芯片支持36V总线电压，支持高侧或低侧检测，具备电流、电压和功率报告，采用VSSOP10封装。

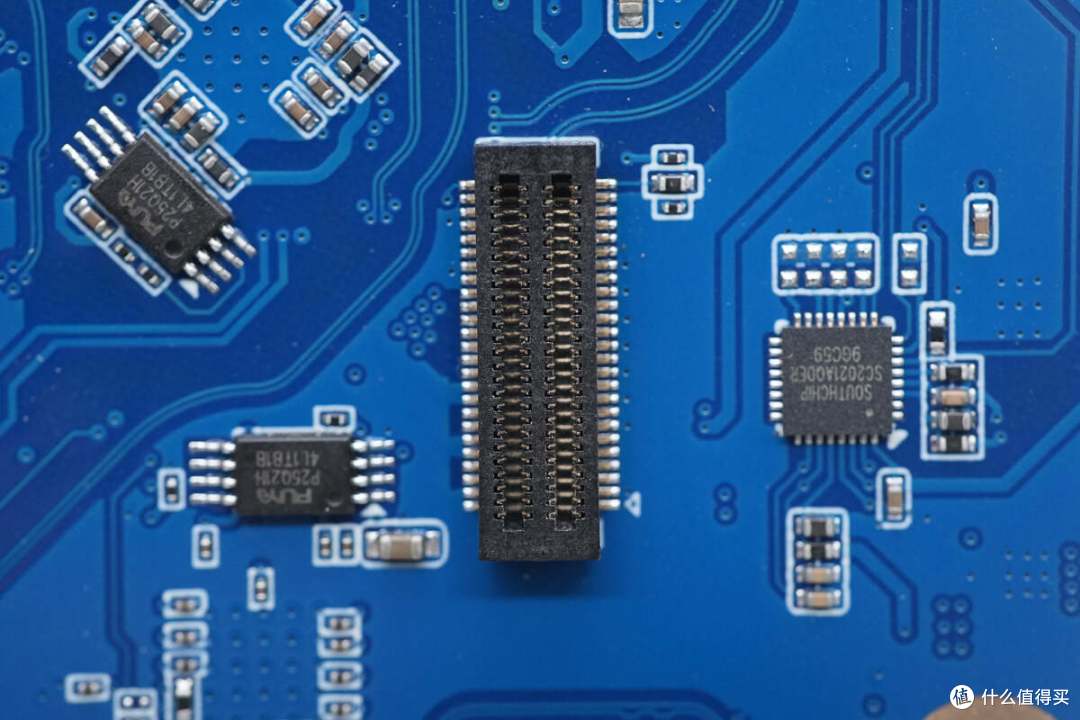

用于连接两块PCB的连接器特写。

USB-C母座采用过孔焊接固定，粘贴导电布接地。

前面板USB-C母座采用沉板焊接。

USB-A母座也采用沉板焊接。

扩展坞电源按键采用过孔焊接。

另一面接口扩展板左下角设有电源插座，依次设有网线接口，USB-A接口，顶部设有耳机接口，SD卡槽和TF卡槽，中间位置设有集线器芯片，网卡芯片和读卡器芯片，左侧设有音频转接芯片。

背面设有连接器，指示灯，存储器和过流保护芯片。

USB集线器芯片来自威锋电子，型号VL817-Q7S，是一颗5G速率的集线器芯片，用于USB接口扩展，采用QFN76封装。

25.000MHz时钟晶振特写。

存储器来自普冉，型号P25Q21H，容量为256KB，采用TSSOP8封装。

读卡器芯片来自创惟，型号GL3231S，是一颗USB3.1 GEN1读卡器控制器，芯片集成DC-DC转换器，支持SD 3.0 UHS-1和SD 4.0 UHS-2存储卡，采用QFN64封装。

25.000MHz时钟晶振特写。

存储器来自普冉，型号P25Q21H，容量为256KB，采用TSSOP8封装。

2.5G网卡芯片来自瑞昱半导体，型号RTL8156BG，用于USB3.0转2.5G有线网络，并向下支持千兆和百兆速率，采用QFN56封装。

芯片外置25.000MHz时钟晶振特写。

存储器来自博雅，型号BY25Q16BSTIG，容量为2MB，采用SOP8封装。

网络变压器来自言行智，型号FG24101SEG，贴片焊接。

音频芯片来自瑞昱半导体，型号ALC4032，是一款低功耗USB数字音频芯片，支持192kHz/24bit采样率，采用QFN48封装。

芯片外置降压电感特写。

电源输入端设有TVS抑制过压浪涌。

输入端滤波电容规格为100μF35V。

用于供电控制的开关管来自威兆半导体，型号VS3508AE，PMOS管，耐压-30V，导阻8.5mΩ，采用PDFN3333封装。

威兆半导体 VS3508AE 详细资料。

电流取样电阻和滤波电容特写。

电流采样芯片来自德州仪器，型号INA219，是一颗具有I2C接口的零漂移双向电流功率检测芯片，支持26V电压，具备电压和电流检测通道，采用SOT23-8封装。

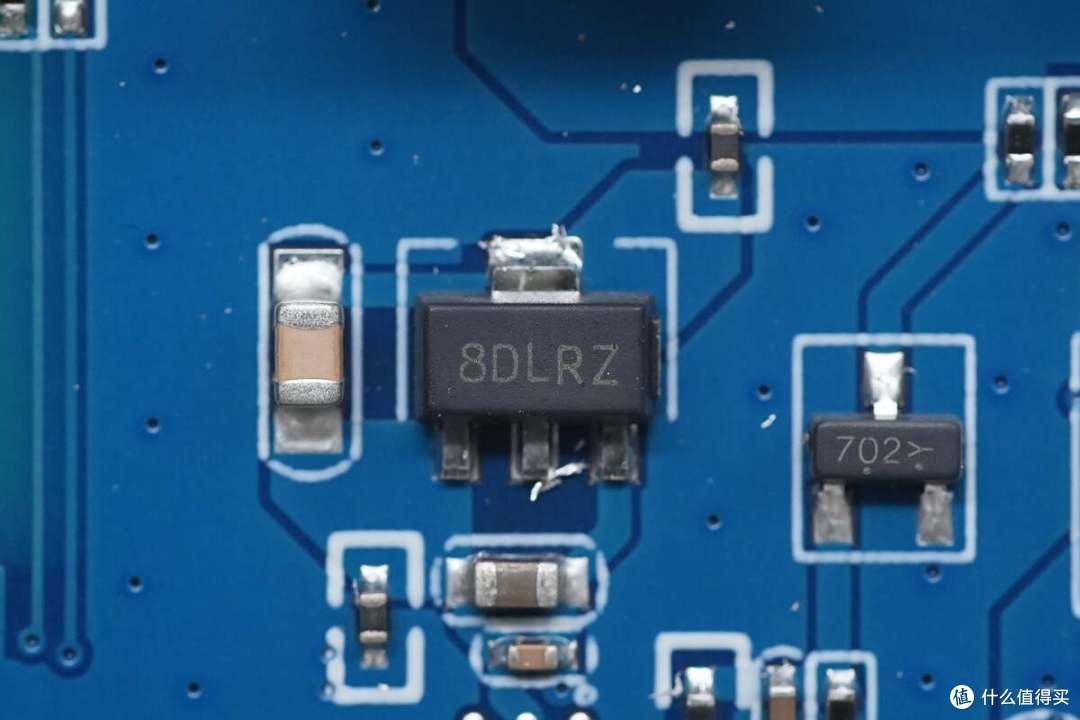

稳压芯片来自乐山无线电，丝印8DL，型号LR6375A33P，输入耐压36V，输出电压3.3V，输出电流250mA，采用SOT-89-3封装。

一颗无标芯片特写。

PCBA模块同步降压芯片和过流保护芯片特写。

其中四路同步降压芯片均采用钰泰半导体ETA3485S2F。

过流保护芯片采用钰泰半导体ETA6280S2F。

同步降压芯片来自莱颉，型号MT3905U，是一颗30V输入电压，4A连续输出电流，5A峰值输出电流的同步降压转换器，芯片内置开关管，采用SOP8-EP封装。

3.3μH合金电感特写。

输出滤波电容规格为100μF16V。

同步降压芯片采用钰泰半导体ETA3485S2F。

2.2μH合金电感特写。

同步降压芯片采用拓尔微TMI3410。

2.2μH合金电感特写。

钰泰半导体ETA6280S2F用于USB-A过流保护。

另一颗过流保护芯片型号相同。

贴片LED用于指示扩展坞工作状态。

用于连接两块PCB的连接器特写。

TF卡槽采用贴片焊接。

SD卡槽也为贴片焊接。

3.5mm音频接口为沉板焊接。

电源插座采用过孔焊接固定。

网线接口沉板焊接降低厚度，并设有指示灯。

USB-A母座采用过孔焊接固定。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上绿联雷电5扩展坞的核心器件清单，方便大家查阅。

绿联雷电5桌面充电扩展坞采用铝合金外壳，通过外接电源连接供电。扩展坞机身前端设有USB-C和USB-A接口以及SD和TF卡槽，便于连接常用设备。机身后端设有雷电5接口和网线接口，以及USB-A接口，方便连接不常插拔的设备。

充电头网通过拆解了解到，绿联雷电5扩展坞采用铝合金壳体，内部PCBA模块设有屏蔽罩和散热片，通过螺柱固定。扩展坞模块使用两块PCB组成，通过高速连接器连接。扩展坞使用英特尔JHL9480雷电5控制器，搭配英飞凌USB-C控制器，实现多个雷电5接口扩展。

USB-A和USB-C接口使用威锋电子集线器进行扩展，使用芯源系统MP4248和MP8859同步升降压转换器用于电压转换，网卡和音频芯片均来自瑞昱半导体。对应发热芯片粘贴导热垫通过屏蔽罩散热，降低温升，确保稳定可靠使用。
