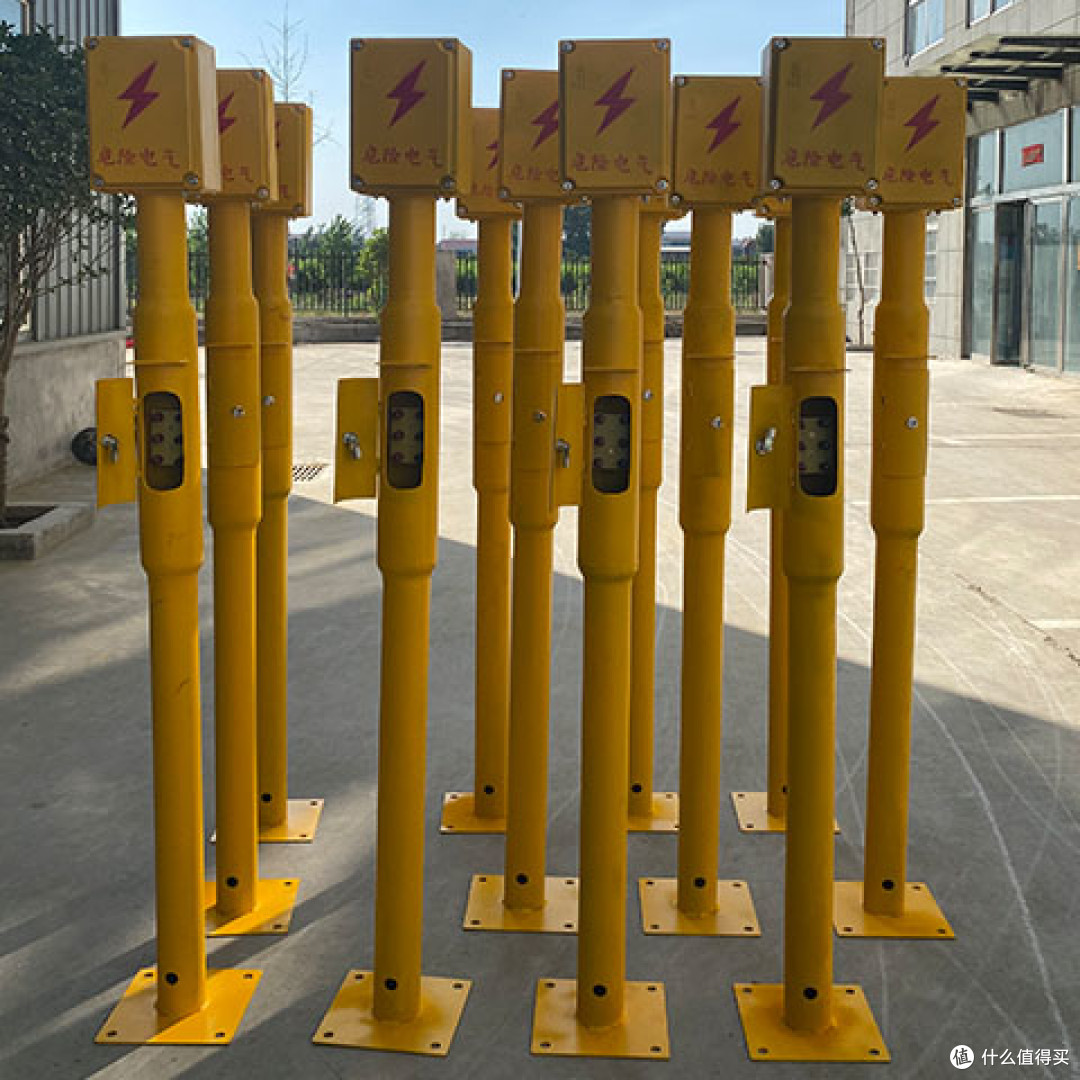

解决管道杂散电流腐蚀问题的核心设备：智能型固态去耦合器

智能型固态去耦合器是一种基于固态电子技术与智能控制技术的高性能设备，主要用于阴极保护系统中，解决电磁干扰、杂散电流腐蚀及雷击过压问题，保障管道等金属结构的安全运行。

一、核心功能

1.排流保护

1.直流隔离：在-2V至+2V直流电压范围内呈现高阻抗（≥1MΩ），阻止阴极保护直流电流流失至接地系统，同时防止外部直流杂散电流（如电气化铁路干扰）侵入管道，避免电位过高导致防腐层剥离或过保护。

2.交流耦合：对交流杂散电流（如50Hz工频干扰）提供低阻抗通道（≤50mΩ），通过内部电容器或半导体元件将交流电流旁路至大地，防止交流电击穿管道绝缘层或引发老化。

3.动态排流：根据干扰类型（如短时大电流、长时间直流或交流干扰）自动调整工作状态。例如，短时大电流冲击时，浪涌保护器先动作，随后火花间隙动作以降低强电流影响；长时间干扰时，二极管和电容器将管道电位限制在安全范围内。

2.防雷击与过压保护

1.内置高性能压敏电阻，可承受高幅值浪涌电压（如雷击引发的100kA冲击电流）和工频故障电流（≥3500A），将瞬时高电压引入大地，保护管道免受穿孔、破裂等损坏。

2.支持45A稳态交流电流通过，确保极端工况下设备安全。

3.智能监测与远程管理

1.内置电压传感器、电流传感器、温度传感器，实时监测管道与地之间的电位差、交流排流量、直流排流量、设备温度等数据。

2.通过无线通信模块（如4G/5G/NB-IoT）将数据上传至云端管理平台，实现远程监控、故障预警和参数调整。例如，当检测到电流过大或电压超出正常范围时，设备自动发出预警信息，提醒工作人员及时处理。

3.支持云端平台远程设置设备参数，如导通阈值、监测频率、预警阈值等，无需现场拆机操作。

二、工作原理

智能型固态去耦合器基于“阻直通交”原理工作：

·直流隔离：通过半导体元件（如反向并联的晶闸管或二极管）在直流电压范围内呈现高阻抗，阻止直流电流通过。

·交流导通：对交流杂散电流提供低阻抗通道，将其安全泄放入大地。

·动态响应：当电压力图超过阈值电压时，设备自动切换到短路模式以提供过压保护；当过电压过去后，又自动切换回直流隔离模式。

·智能控制：内置智能决策算法，能根据干扰信号的幅值、频率动态调整导通阈值，适配复杂多变的干扰环境。

三、技术优势

1.高精度与稳定性

·采用先进的固态技术，具有高精度的测量和转换能力，确保系统稳定运行。

·电压测量精度≤±1%，电流测量范围0-100A，支持接地电阻、温度等多维度监测，数据采样频率≥50Hz。

2.长寿命与低故障率

·内部主要由半导体器件组成，无机械活动部件，减少了因机械磨损、接触不良等问题导致的故障风险。

·设计寿命长（通常≥10年），故障率低，减少更换频率，综合成本更低。

3.环境适应性强

·工作温度范围广（-45℃至+60℃），防护等级高（IP65/IP68），适应沙漠、沿海等恶劣环境。

·防水防腐设计（如IP68防护等级）与远程预警功能，减少海上巡检频次，降低人员作业风险。

4.模块化设计

·便于安装和维护，在需要维修或更换部件时，可快速进行操作，降低维护成本和时间。

四、应用场景

1.升压站管道交叉排流

·在风电场升压站中，管道与高压输电线路交叉时，电磁感应产生的交流杂散电流会加速管道腐蚀。智能型固态去耦合器通过排流功能，将杂散电流导向大地，减少对管道的腐蚀风险，同时防止雷击过压损坏管道。

2.铁路与管道交叉防护

·在电气化铁路与管道交叉处，列车启动、制动时负荷电流剧烈变化，导致管道电位呈现脉冲式、非稳态特征。智能型固态去耦合器可精准跟踪动态干扰，将交流电位有效值控制在1V以下，满足《铁路电力牵引供电设计规范》对杂散电流防护的要求。

3.城市地下综合管廊

·管廊内集中敷设电力电缆、通信光缆、燃气管道等，电力电缆的漏电流会通过共用接地系统耦合至燃气管道，引发交流腐蚀风险。智能型固态去耦合器采用紧凑型设计，适合管廊狭窄空间，并集成物联网模块，实时上传交流电压、直流电位等数据至云端，支持远程报警和故障诊断。

4.新能源基础设施

·在海上或陆上风电场的集电电缆、大型光伏电站的直流汇流箱和逆变器等设备中，雷击或故障电流可能产生过电压，导致绝缘击穿。智能型固态去耦合器可隔离电缆与接地系统，限制过电压，避免绝缘击穿。

五、选型建议

1.性能参数

·额定电压：根据干扰电压峰值选择（如10kV-35kV）。

·通流容量：≥20kA（8/20μs），确保基础排流能力满足场景需求。

·响应时间：≤50ns，快速应对突发强交流干扰。

·漏电流：≤1mA，减少能源浪费和安全隐患。

2.通信与智能化功能

·优先选择支持多通信模式（4G/NB-IoT双模）、云端平台成熟稳定的产品，确保数据传输的可靠性。

·确认是否支持参数远程修改、协同控制等功能，以满足智能化管理需求。

3.环境适应性

·根据安装环境选择防护等级（如IP68适用于海上平台、海底管道等恶劣环境）。

·确认设备工作温度范围是否覆盖实际应用场景（如-45℃至+60℃适用于高寒或高温地区）。

4.兼容性与扩展性

·确认云端平台是否支持数据导出、报表生成、多用户权限管理，以及是否可与管道阴极保护系统的现有监测平台对接。

·选择模块化设计的产品，便于后期维护和升级。
