电子工程师必看！单节锂电池充电芯片全攻略

一、基础技术架构与核心优势

1. 线性充电拓扑的统一特征

高集成度设计：每款芯片均集成完整充电管理功能，外围元件极少

安全冗余架构：全系列采用“双高耐压”设计（输入28V/电池端20V耐压）

标准充电流程：均支持恒流（CC）-恒压（CV）充电算法

智能保护功能：内置过压、过流、过热及短路保护机制

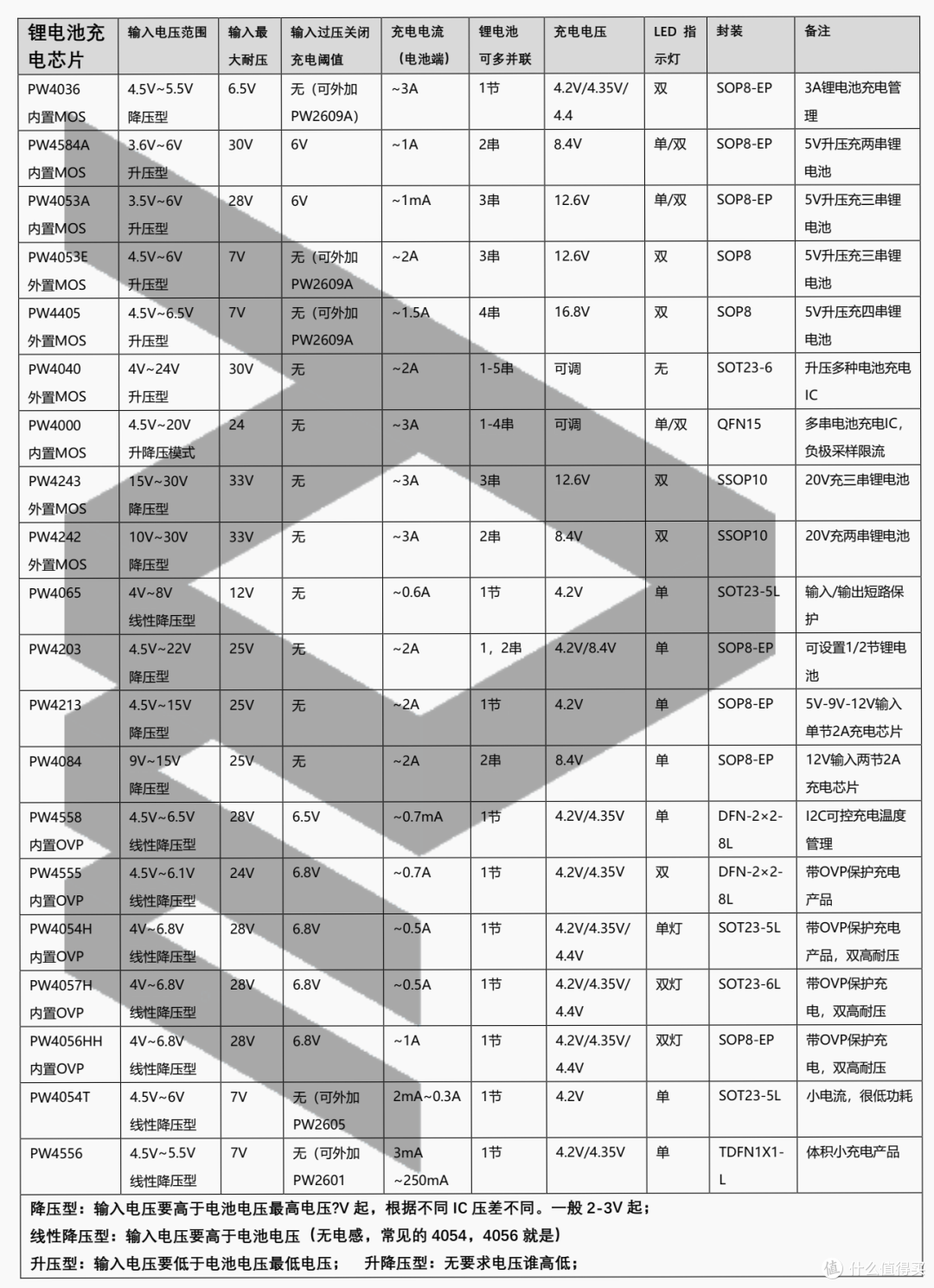

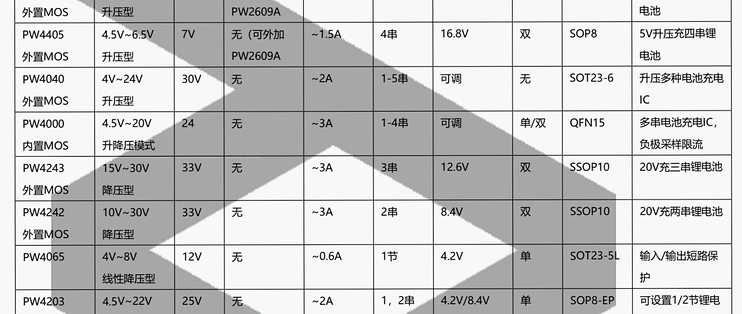

二、四款芯片详细技术规格对比

1. PW4054H - 经济型基础方案

电气参数

最大充电电流：500mA

输入电压：5V（耐压28V）

充电截止电压：4.2V

物理特性

封装形式：SOT23-5

外围元件数：3个（2电容+1电阻）

指示系统：单LED状态指示

设计要点：无需特殊散热措施

适用电池容量：≤1000mAh

2. PW4057H - 用户体验增强型

电气参数

最大充电电流：500mA

输入电压：5V（耐压28V）

充电截止电压：4.2V

物理特性

封装形式：SOT23-6

外围元件数：3个（与PW4054H兼容）

指示系统：双LED独立状态指示

设计要点：布局简单，无特殊散热要求

适用电池容量：≤1000mAh

3. PW4056HH - 1A标准快充方案

电气参数

最大充电电流：1000mA

输入电压：5V（耐压28V）

充电截止电压：4.2V

物理特性

封装形式：ESOP8（带散热焊盘）

外围元件数：4个（2电容+1电阻+PCB散热结构）

指示系统：双LED独立状态指示

设计要点：必须进行有效散热设计

适用电池容量：500-5000mAh

4. PW4213 - 高压输入高效方案

电气参数

最大充电电流：2000mA

输入电压范围：4.5-15V（耐压25V）

充电截止电压：4.2V

物理特性

封装形式：ESOP8

外围元件数：6个（含功率电感）

指示系统：单/双LED可选

设计要点：需配置功率电感，布局稍复杂

适用电池容量：1000-10000mAh

三、关键设计要素与实施要点

1. 充电电流设置

设置公式：ICHG (mA) = 1000 / RPROG (kΩ)

电阻精度：推荐使用1%精度电阻

典型配置示例

500mA充电：RPROG = 2.0kΩ

1000mA充电：RPROG = 1.0kΩ

2. 外围元件选择标准

输入电容(CIN)：10μF陶瓷电容，靠近VIN引脚

输出电容(CBAT)：10μF陶瓷电容，靠近BAT引脚

PW4213专用元件

功率电感：2.2-4.7μH，饱和电流≥3A

输出二极管：快速恢复型，IF≥3A

3. PCB布局关键准则

散热设计优先级

PW4056HH必须使用大面积铜箔散热

散热过孔配置：直径0.3-0.4mm，间距1.0-1.5mm

建议铜厚：2盎司或以上

走线规范

功率路径：短而宽，线宽≥0.5mm

信号隔离：PROG电阻走线远离功率路径

元件布局

输入/输出电容紧贴芯片相应引脚

热敏元件远离充电芯片热源
