超级小钢炮—DAN CASE-SFX A4-V3 机箱搭建记录

前言：

砌乐高，拼模型，装电脑，似乎组装的乐趣总是能够契合男人的口味，自从去年为夫人组装了一台可以通过登机旅行箱携带的（不太mini）的mini主机之后，一不小心就种了草，此后一直研究各种ITX架构的小机箱，希望可以将我的台式机改装成一台结构更紧凑，体型更袖珍的真正的小钢炮主机。

我组装的第一台ITX主机使用的是联力Q34机箱，虽然18L的身材在ITX机箱中算是大块头了，不过胜在尺寸与旅行箱比较搭配，宽裕的空间也让搭建过程比较轻松，目前这台电脑已经完成了它的历史使命，乘坐飞机去到了枫叶国。

不太小的小钢炮—我的第一台ITX小钢炮装机记录背景介绍：MINI-ITX型PC架构的出现，让我们的电脑主机离开了阴暗的角落，走进了客厅，搬上了桌面，作为一个工科宅男，我也一直想试试自己搭建一台ITX主机。机会说来就来，几天前，夫人的电脑突然宣布罢工了，检查确诊为系统硬盘挂掉，需要重做系统。夫人表示这台电脑的工作状态一直不太好，硬件存在兼容问题导某鸦| 赞52 评论57 收藏151查看详情

目前可以用于DIY的mini机箱之中，A4机箱应该就是能够使用全长显卡的最小机箱了，所谓A4机箱就是指侧板尺寸与A4纸张（210MM*297MM）相近，厚度在10-15MM左右，体积在7-9L的机箱，这种机箱采用显卡延长线（或桥接）将显卡转向，主板与显卡背对背布置实现小型化，整机尺寸与外置显卡拓展坞相近；A4机箱还有一个衍生型一般称为A4-NANO机箱，采用短显卡与1U电源，比A4机箱更短一些，体积可以做到5-6L，不过由于我这一次是改装主机，需要尽可能延用配件，因此这种机箱就不做考虑了。

最早的量产型A4机箱产品，应该就是DAN品牌众筹的DAN CASE SFX-A4机箱（初代），产品由联力代工，产品问世后得到了得到了一定程度的肯定，并很快再版为改进型V2型，不过总体来说，超小型机箱依然是小众产品，厂家采用预定生产模式，市场保有量不大。由于对联力扎实的做工很有好感，因此这个机箱直接进入心愿单，不过由于当时V2型的预定生产似乎已经结束，马云家的货源也不多，价格基本在2400上下，实在让人望而却步，只好作罢。DAN机箱出现后，有不少设计者自行设计相似结构的A4机箱，不断改进成熟后与工厂合作量产化，风格更加粗放，还可以提供许多的客制化选择，价格更加亲民（800-1200）），我觉得也是不错的选择。

正在我纠结该选择哪家的定制产品的时候，DAN CASE默默地推出了V3型号，由于显卡连接线由昂贵的3M品牌换成了联力，因此价格调至1799，所谓冲动是魔鬼，一气呵成完成了付款预定的操作之后，我才意识到，1799也十分昂贵啊，这个价格买机箱也是我想都没想过的！ 不过木已成舟，看起来只能默默第等着它的到来了（其实心里还是十分期待的）。

dan cases a4-sfx_淘宝搜索s.taobao.com去看看

开箱与外观：

经过不算太漫长的一个多月的等待，DAN CASE来到了我的办公室，快递小哥很豪迈地直接在原包装上贴好胶带就送过来了，还好我不是盒控，不然或许会郁闷...

DAN CASE的包装箱看起来都比联力Q34要小不少，让人看了十分放心。

纸箱内是机箱本体与说明书，包装的比较简单。

机箱说明书，对于这种特质化机箱来说，不看说明书恐怕是组不起来的。

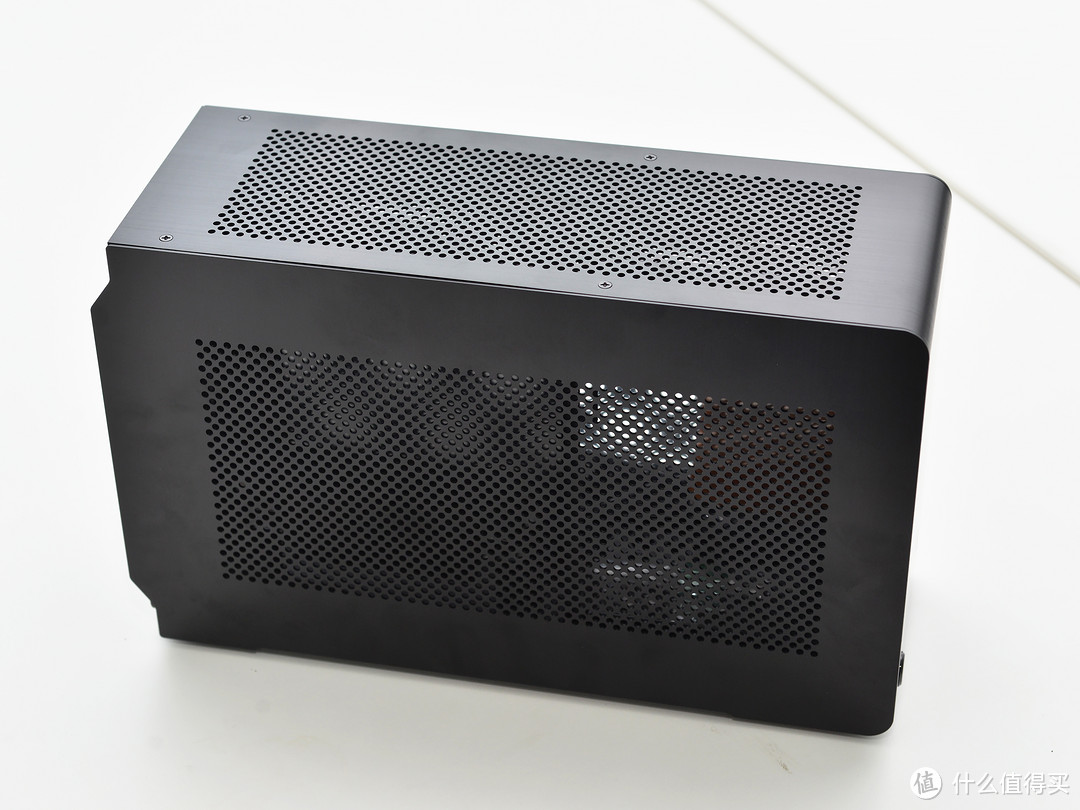

机箱的尺寸为112mm*317mm*200mm，体积7.25L，全铝制造， 拉丝质感，做工很扎实，秉承联力一贯作风，美中不足是有些不耐脏。

机箱采用洞洞流设计，有的人不喜欢联力的洞洞设计，觉得丑，我个人倒是觉得还蛮大气的，看起来成熟稳重不张扬；

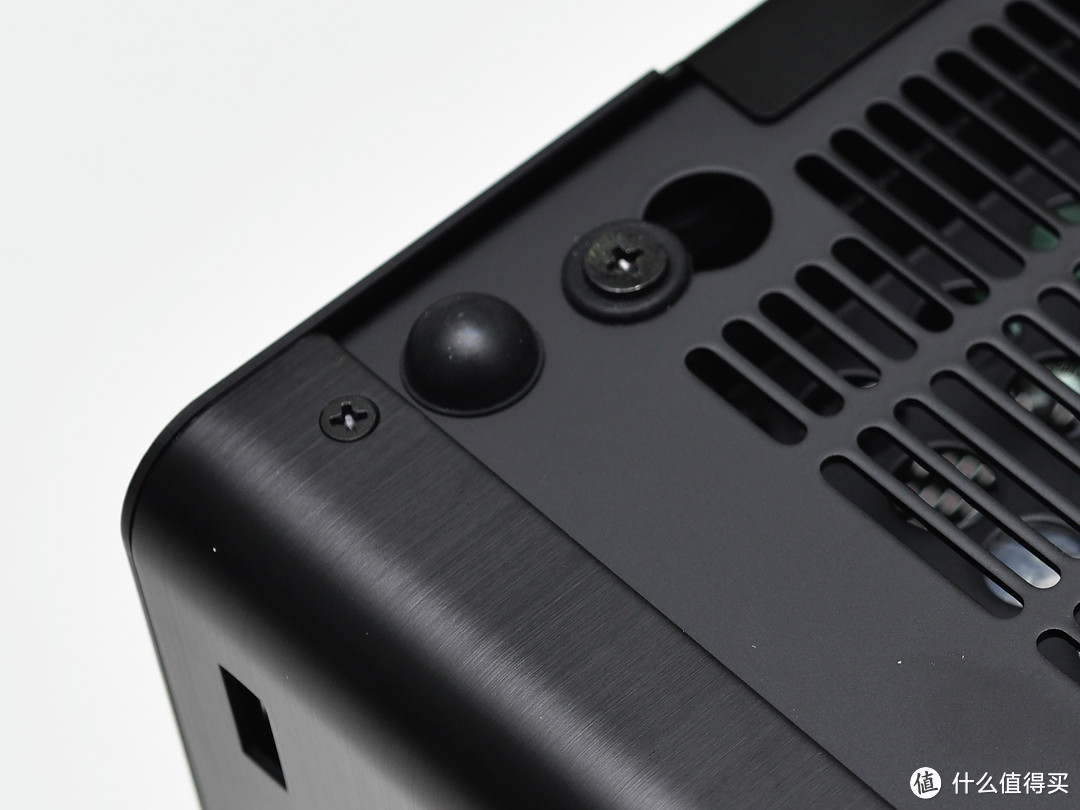

由于机箱体积不大，因此没有采用传统的圆柱形脚垫，而是安装了4个十分细小的橡胶半球脚垫，看起来还是很精致的；

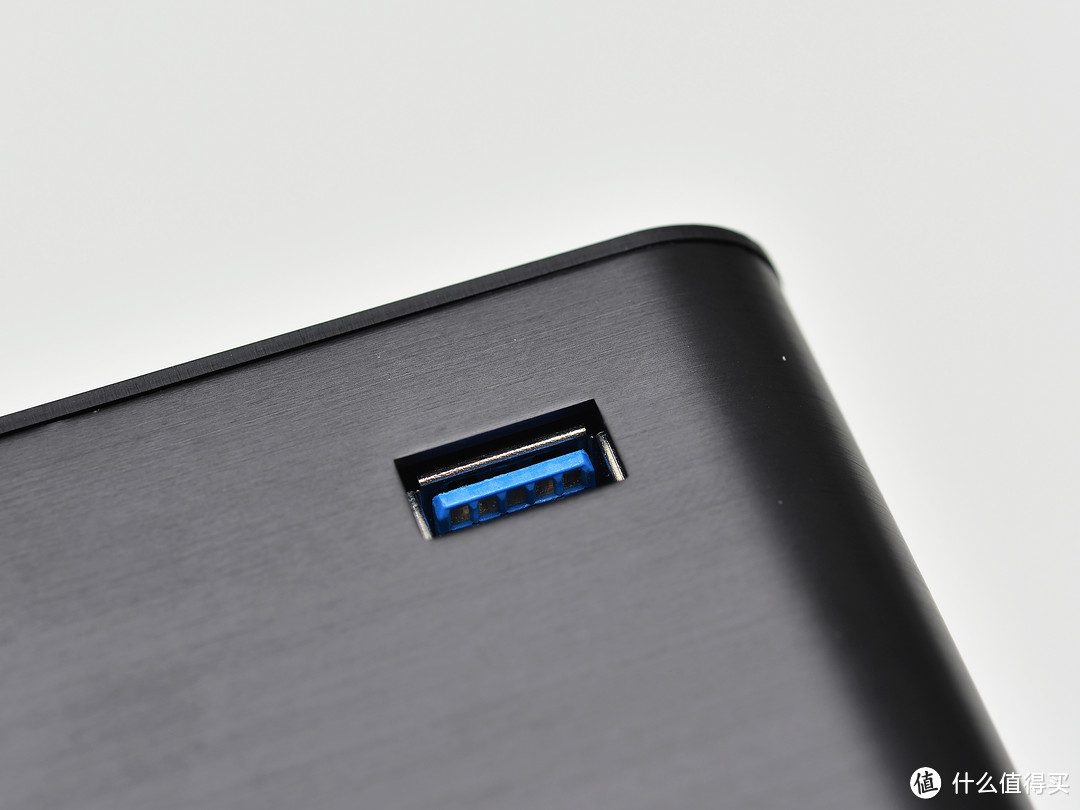

机箱前面板只配置了开关按钮与一个USB3.0接口，大概是受限于体积与设计风格，没有布置更多接口吧，事实上这样的小机箱，使用背后的接口也不会很麻烦。

开关按钮手感偏软，有一定键程，外观很朴素，也不能发光。

机箱的后面预留了主板与显卡的位置以后基本没有剩余的空间，因此电源只能通过内部走线来布置。

对比一下杂志尺寸，确实是A4大小。

作为一款可以支持全长显卡的mini机箱，DAN CASE给人的最直观的的印象就是真的非常小，看着准备装进去的各种零件，很难想象它们真可以全部安装进去。

组装过程：

首先是机箱拆解：

取下机箱侧板与面板，和其他联力机箱一样，侧板采用卡扣固定，不过除了卡扣之外，机箱底部还设置了螺丝钉加固，略显麻烦，不过更加可靠，我觉得不安装螺丝其实也很牢固，可以满足正常使用与携带。

很“联力”的侧板设计，做工扎实。

固定侧板与面板的螺丝，与内部大部分螺丝统一规格，方便混用。

卸下所有螺丝，可以取下一体化的面板与顶盖，装机的时候这也是必须取下的部分。

机箱内部设置了一个水冷冷排固定架，如果采用ITX短显卡的话，可以安装水冷散热器，这个设计似乎是V3版本增加的，为用户提供了更多装机方案，甚至可以说这是一种更好的方案，后面会详细说明。

装机之前，这个支架也是必须拆卸的，否则无法安装其他部件。

取出机箱里面放置的配件包，可以看到两组固定在机箱上的部件：

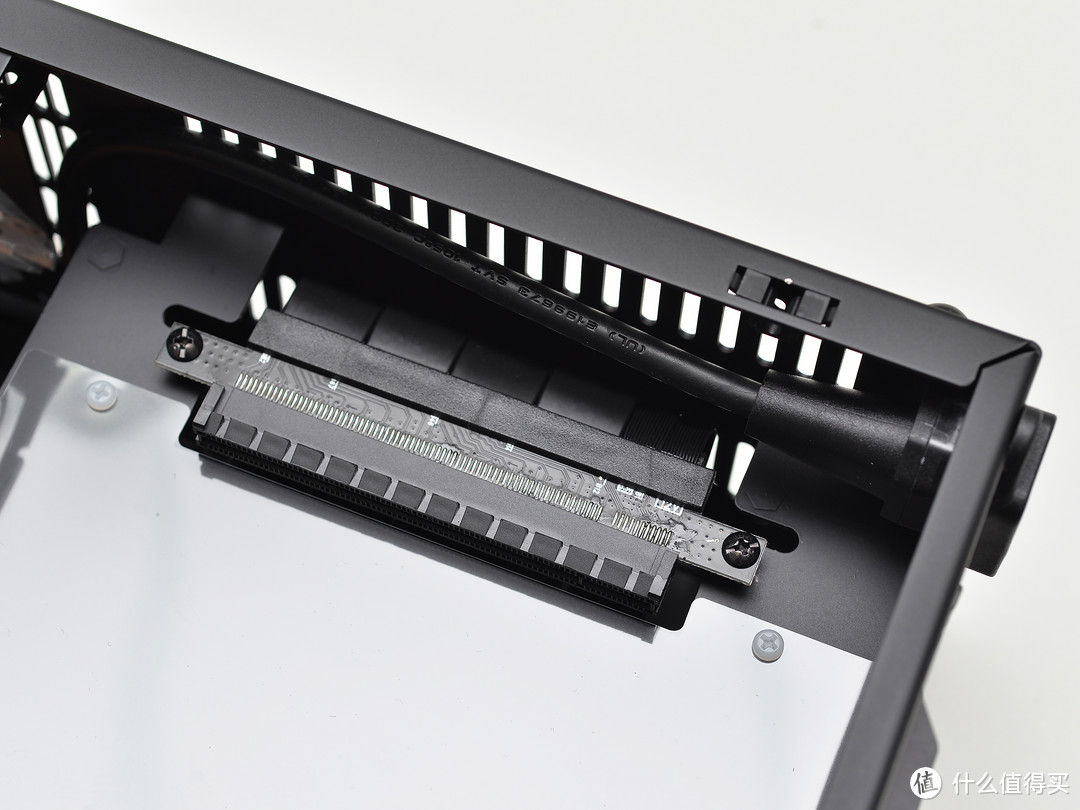

显卡转接线与插槽，这大概是这个机箱里最贵的部件，一条靠谱的显卡延长线至少价值几百块，曾经DAN CASE使用的是土豪的3M连接线，价格更加高昂，V3版告别了3M，同时价格也得以下降，对我等穷苦人家来说，这已经足够好了。

机箱面板一侧是开关与USB接口的连线，开关很简单，没有指示灯，2针插口，对我这样每次接跳线都要去度娘DE人来说（吐槽一下现在的值得买敏感词检测系统，劝退神器），倒是省去了麻烦...

机箱拆解完毕，整个机箱结构清晰，做工精致，定位精准，感觉似乎装机过程应该会很顺利，不过事情却远远不是那么简单，这样小型化的机箱确实不是第一次就能很好的掌握的...

下面按照硬件的顺序展示一下装机过程：

首先是主板，由于现有台式机使用的是MATX的B85主板，因此这一次必须重新购买一块，由于B85主板已经全部停产，所以在某鱼上淘了一块二手凤凰板，感觉这块主板体型虽小，但是功能接口确实十分齐备，6个USB接口，一个音频专用数据口，M2接口，无线模块接口，感觉这是我用过的功能最齐全的主板了。

祖传内存普条，穷人专用款式。

祖传CPU，4代HASWELL（HOTWELL）架构4790K，它大概是对这个小小机箱的最大挑战。

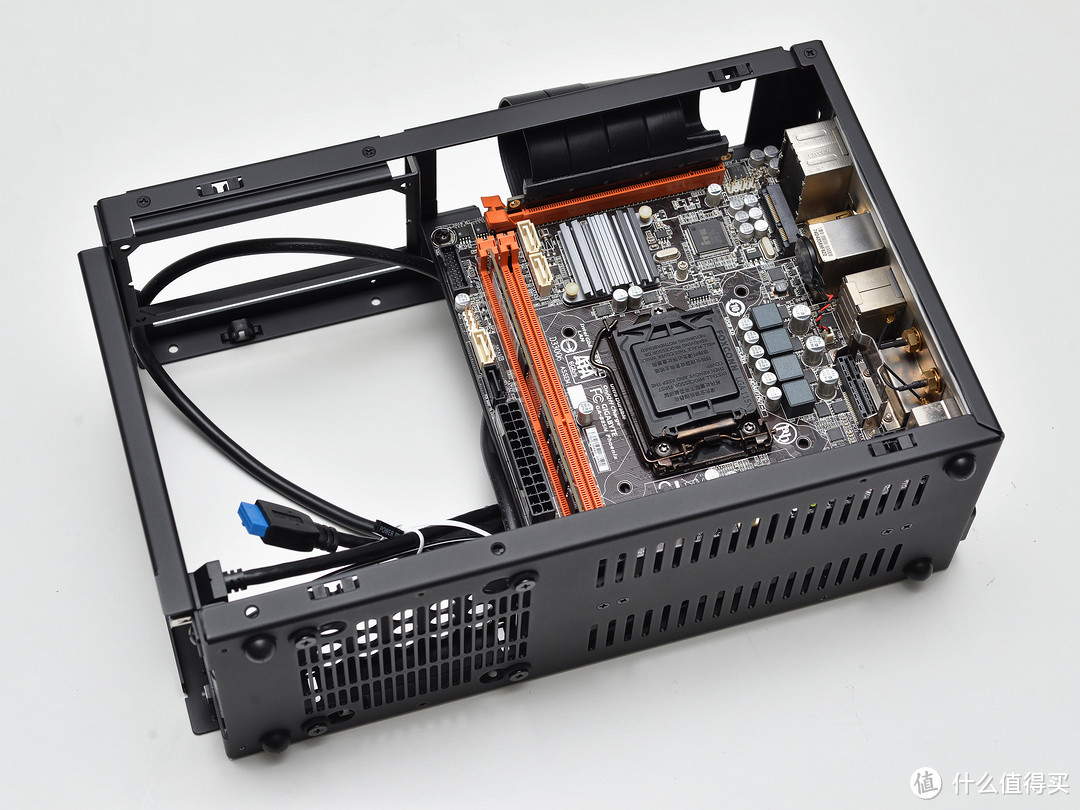

主板大概占据了机箱侧面一半的面积，习惯了盒装CPU风扇的简单安装，我认为我可以先固定主板再安装其他零件，结果到了第二天散热器到货，主板又被拆下来安装散热器背板， 不过在整个装机过程中的无数次翻车当中，这只是一个小插曲而已...

祖传显卡，公版1070没有TI，泰坦皮，你问我为什么选择公版，当然是因为好看！而在DAN CASE机箱里，我认为公版尤其好看！

安装显卡，感觉整个机箱真的与显卡扩展坞尺寸一样的

机箱的CPU散热高度最大尺寸为48MM，于是我选择了快睿C7，高度47MM正好可以安装，使用DAN CASE机箱的人，选择这款散热器的也有很多，它的优点是散热能力相对靠谱，缺点是噪音比较感人。

附送的工具与硅脂，比我以前用的袋装硅脂看起来好不少

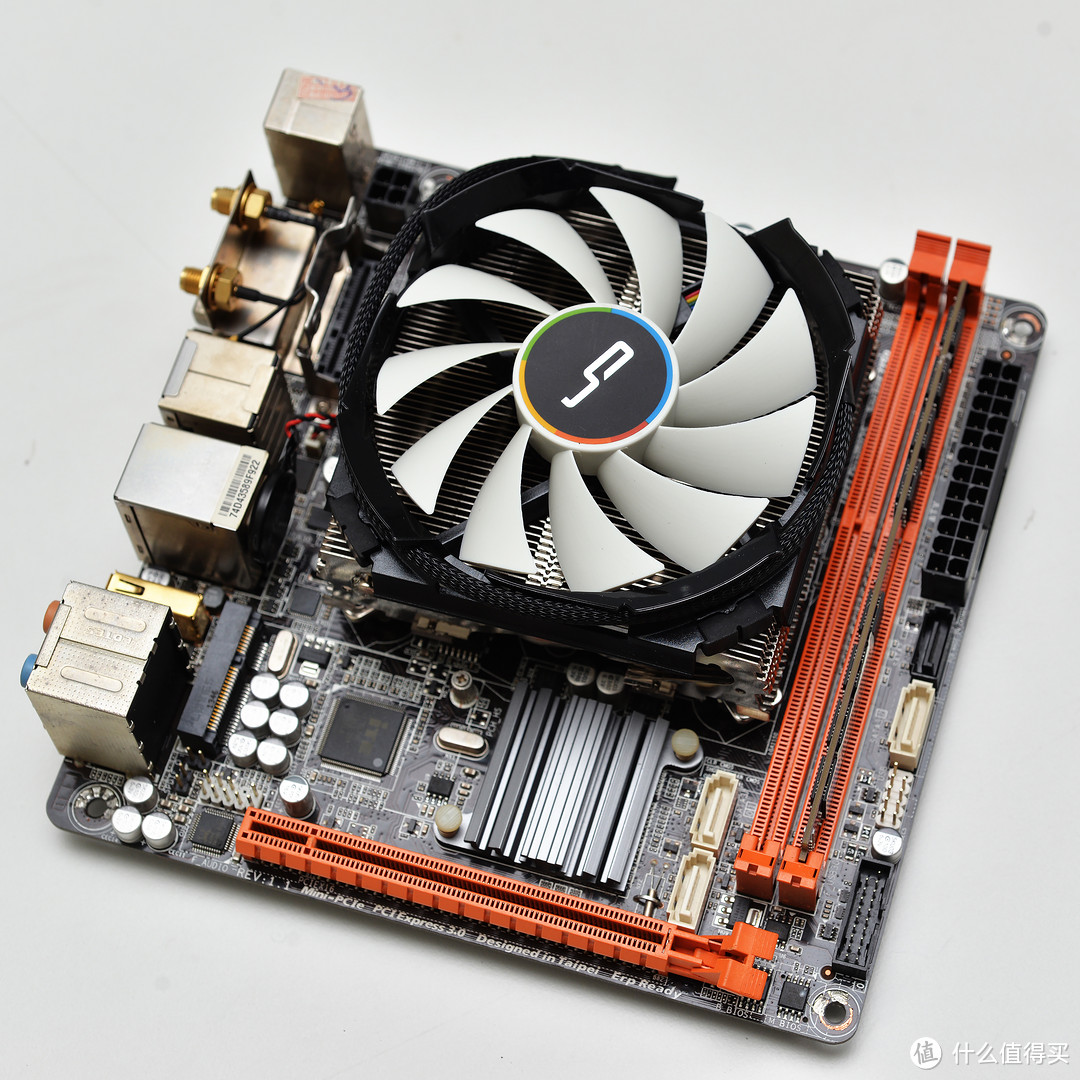

安装上机，这款散热的尺寸不大，不会遮挡内存，即使使用有马甲的内存应该也不在话下

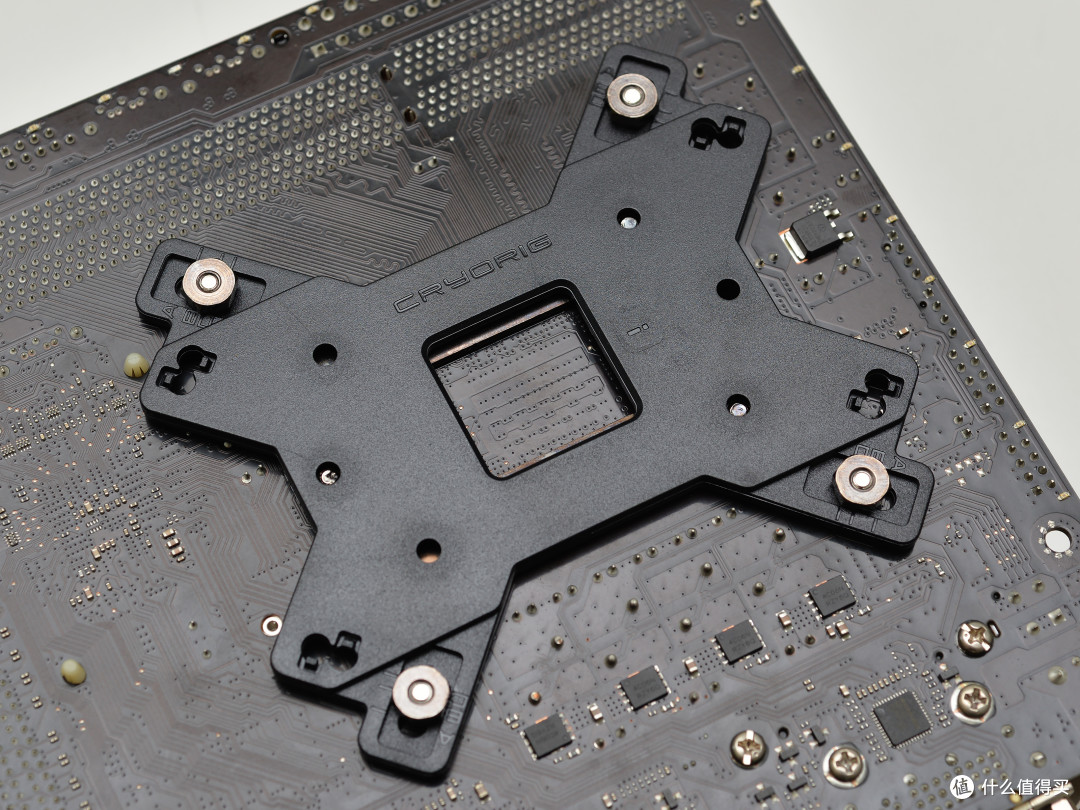

背板安装，需要点力气...

再次装箱

电源也是需要重新购买的部件，我选择了银欣SFX-L规格的500W模组电源，这款电源属于机箱的支持列表之内，价格与SFX规格450W模组电源相仿，虽然我认为450W基本也能满足我的配置，不过还是大一点比较保险，不过事实证明，450W的sfx电源才是更好的选择。

安装后，我发现电源基本占据了机箱主板侧所有剩余空间，留给走线的空间十分有限，如果使用定制线也许可以缓解，不过这样高端的产品并不符合我的DIAO丝气质...如果选择SFX电源的话空间可以充裕很多。

事实上电源装进去就翻车了，根本没办法插线，只能卸下来插好线，再把电源顶进去，强行上螺丝...

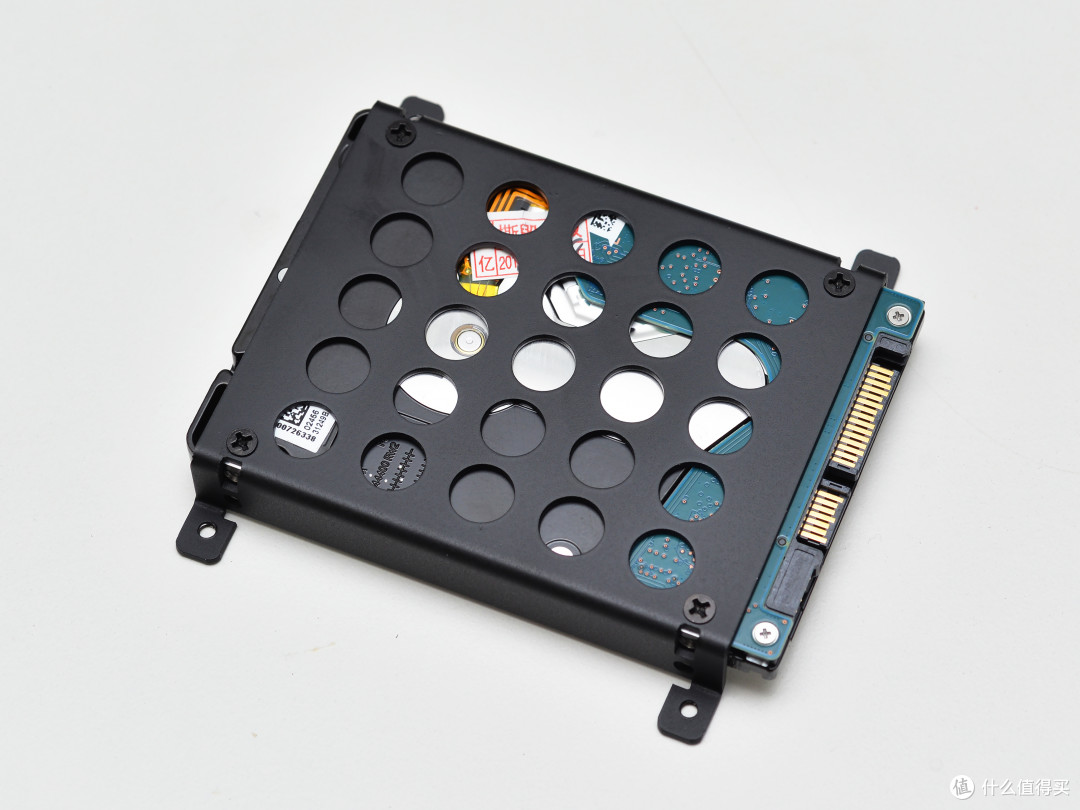

机箱配置了一个硬盘笼，支持两块薄型2.5寸硬盘的安装，背一块抱一块，不过因为我的电源选择翻车，所以还是不要再背硬盘比较稳妥，多留一点空间给可怜的咸菜们吧，最终我选择安装一块2TB硬盘，原主机的3.5寸硬盘们看来只能装盒处理了...

SSD方面我添置了一块高端大气上档次的英睿达，不过容量就是可怜巴巴的120G了，不过我也不是极客，这样的配置已经足够满足我了 。

SSD在前面板上固定好，走电源线的时候发现非定制线无论如何也无法连接，总会影响前面板的安装，翻车2次（拆除还需要拿掉电源）之后，决定使用KUNBANG粘贴大法把硬盘内外翻转，才解决了问题...

画面太美不忍直视...

经过数次假组确定了咸菜们的搭接顺序与相互位置关系（其实每次都是想真组...），终于完成灵魂走线步骤....

因为实在太过拥挤，其实看起来也不太乱...

主板侧：

显卡侧

上侧板！

上错了，这块才是。

个人觉得透过侧板的洞洞看到公版显卡，视觉效果十分好，像我这样一把年纪的中年大叔，已经HOLD不住五颜六色的光污染，这样低调内敛的展示是最合适的。

PP展示。

整个装机过程频繁翻车，比之前的Q34装机过程要繁琐不少，事实上这样的小机箱，在不了解尺寸特点的情况下进行的第一次装机，翻车还是比较正常的状况；而且，总体来说，得益于精良的加工水准，虽然装机过程中返工比较多，但是并没有出现安装困难或必须改造的情况，基本只要理清安装顺序并安排好空间布局，就可以顺利完成组装，机箱设计与做工都不存在硬伤。

成品展示：

玩成这样一台mini主机的组装还是很有成就感的，完成后的效果也十分不错。

对比一下我即将转职为客厅主机的外星人ALPHA，两者体型还是有一定差距，不过毕竟DAN CASE安装了一张巨大的全长显卡，而ALPHA只有一块860M的显示芯片。

对比没有独立显卡的华擎mini主机。

对比水杯...

曾经携带过联力Q34的行李箱，当时装好主机基本就只能再装几件衣服作为填充物了，而收纳DAN CASE的话，空间则宽裕了许多。

带上一台15寸便携显示器，平时出差带上它也并不困难，还能留下不少空间用来携带土特产 。

事实上，即使是15寸电脑规格的双肩背包也可以携带DAN CASE，不过空间余量不多。

这样小巧的主机，除了方便迁徙，一般的出差场景也能一定程度地适配，出门工作一天，晚上还可以在酒店吃鸡，似乎也还不错？

上桌效果，房间还在装修过程中，桌子比较乱，还请不要见笑。

也许有朋友会说，你这个显示器是不是差了一点，答案当然是是，不过这不值得买正在申请众测显示器嘛，这也是我发文的邪恶动机之一...

性能：

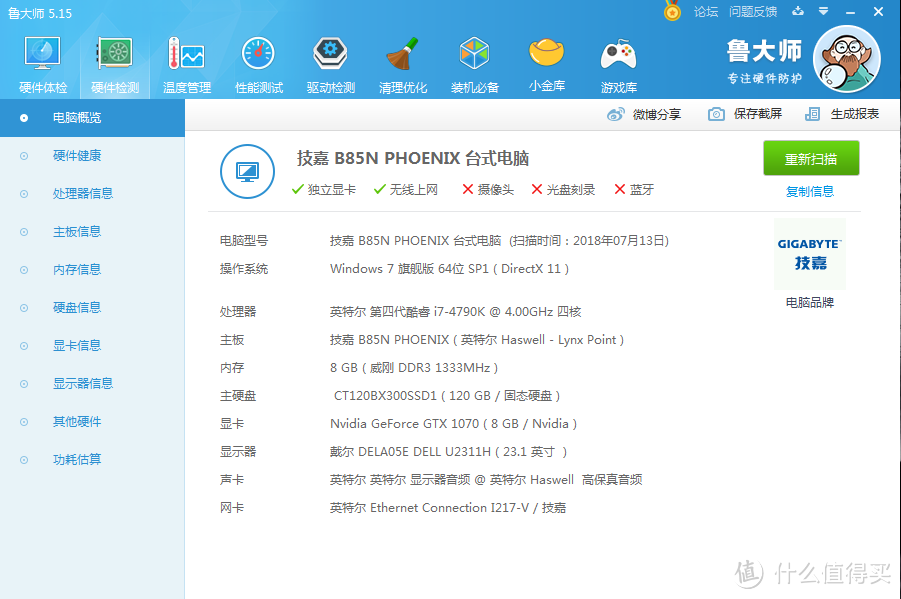

我不是电脑专家，平时电脑也是工作附带娱乐，对于性能不能算很敏感，对于各种专业测试软件也不甚了解，就拿娱乐大师跑个分好了：

似乎我的4代I7分数相当惨烈，不是说好的4代与6代7代性能并没有差距嘛...娱乐大师还是娱乐一下就好了。

另一方面，这样的小机箱，散热能力材质需要担心的地方，事实上，电脑在负载提升的时候，CPU温度很快会飙升到80°+，同时快睿C7散热器由于距离侧板太近，风扇转速提升后噪音也非常大，音效甚至有点斯图卡的感觉...

事实上DAN CASE V3版提供了水冷方案，如果采用ITX短显卡的话，水冷还是比下压式CPU散热更加靠谱一些吧。

总结：

DAN CASE最大的优点有3个

小！

小！

非常小！

当然，它还有做工扎实，尺寸精准等等优点

缺点其实也不算太少，比如安装困难，散热捉鸡还有容易进灰等等，不过我觉得它最大的缺点还是

贵！

不管怎么说，这一次装机过程还是十分愉快的，虽然翻车无数，但是依然获得了许多乐趣，而且最终成果也令人爱不释手，这一次的装机，可以说是名副其实的性能小钢炮了。
