减掉Poker的辫子 — Coding Man的自我救赎

——为什么印度的程序员上厕所的时间比较长？

————为什么？

——因为程序员就是Coding Man啊。

没听懂？我再讲一遍：

——为什么印度的程序员上厕所的时间比较长？

————为什么？

——因为程序员就是抠腚慢啊。

曾几何时，铺天盖地的机械键盘文章充斥着张大妈的地盘，没忍住入了一把杂牌黑轴。当时就觉得被忽悠了，敲起来太费劲。当然，用着用着也就习惯了。

前几天无意中敲了同事的一把Cherry原厂红轴，立刻被那种行云流水的感觉吸引住了。网上一搜，红轴简直是必备神器啊，心里的敬仰之情便犹如滔滔江水延绵不绝起来（其实就是心水的意思，凑字数是我的强项）。

此外，作为一名嵌入式工程师，桌面经常被各种板子、线占据，鼠标键盘的无线化势在必行，小巧也是加分项。在张大妈搜了搜评测文章之后，基本上锁定了Filco的Minila air。800+的价格虽然让人难以接受，但还不是完全不能接受，忍了。结果去马家一搜，红轴居然还要加价，差不多都要1399。

What the F...Filco! 果然名不虚传，非要扣，这扣得太多了点吧？

这个预算在领导那里肯定是批不下来的，无奈，只能想别的办法了。

在张大妈的地盘上继续转悠，Poker的价格和外观又渐渐让我的心里有一种犹如滔滔江水延绵不绝的感觉了。马家所谓Poker升级版只要399。Poker 3要贵200，而且外观和功能并不是我想要的。记得原创里有篇文章写过，Poker的唯一缺陷就是有线。英雄所见略同啊，于是就开始琢磨着减掉这难看的辫子。

开始想过一个比较通用的方案，做一个USB OTG转蓝牙的设备，把键盘插在这个设备上实现无线功能。后来给否了。首先是太难看了，和有线相比几乎没什么差。其次是太难看了，而且续航能力堪忧。第三是太难看了，带着也不方便。

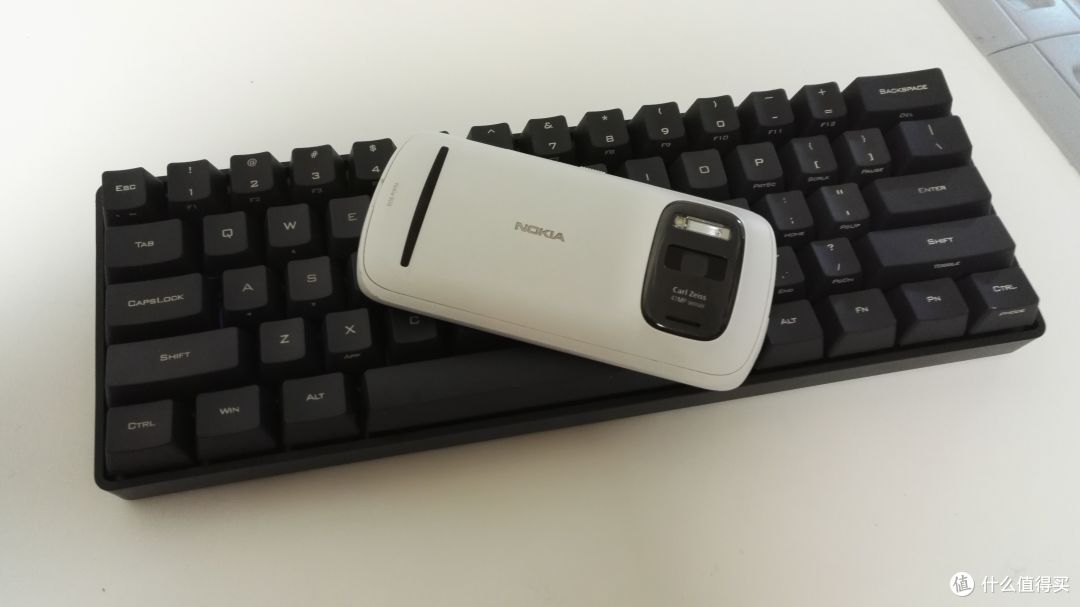

做戏做全套，改就改彻底，先上一张完成图（其实现在这篇文章我就是在用这把键盘在敲）。和没插线的Poker没区别吧？要的就是这个效果。我自己的相机磕碜了点，所以第一次投文章被审稿人拒了（我就说我的文笔还是相当可以的）。实话实说，确实远低于张大妈的平均审美水平。难不成发原创的全是有单反的高富帅？身为屌丝的我感觉内心再一次被深深的伤害了 。无奈之下都考虑翻出压箱底的拍照神器——Nokia 808了。后来借了老婆的手机，貌似效果好多了。看来还是我自己手机的问题，但也不知道这个品牌有没有给大妈交保护费，万一一言不合审稿人又给毙了岂不是很亏？所以想想还是算了。既然拿都拿出来了，还是和一代机皇来个合影吧，顺便纪念一下陪伴青春岁月的诺记。

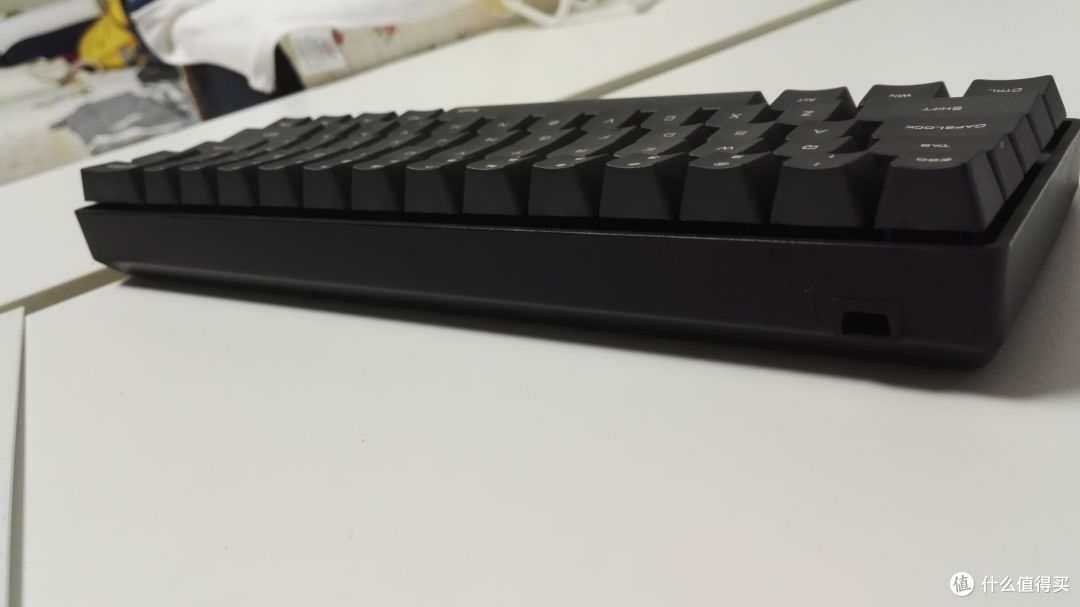

再来张菊花图，和普通Poker毫无二致，但……我这样就能用了，不用甩个尾巴，啦啦啦啦啦，来咬我啊

如果想看更多高清无码大图，请在上面搜索栏敲入Poker然后回车，张大妈这里的洗脑文还是相当多的，我也是过来人。但说实话，Poker性价比还是相当可以的，外形、做工都说得过去，尤其是Cherry红轴，手感一级棒。唯一美中不足就是……你们肯定知道的。如果你们非说我被洗脑了或者我想洗你们的脑，我也无话可说，都像你们这么清醒让安利怎么混啊。

下面就讲讲具体制作过程中的辛路历程吧（注意，是辛苦的辛，下面可都是实打实干出来的，不只是心里想想）。

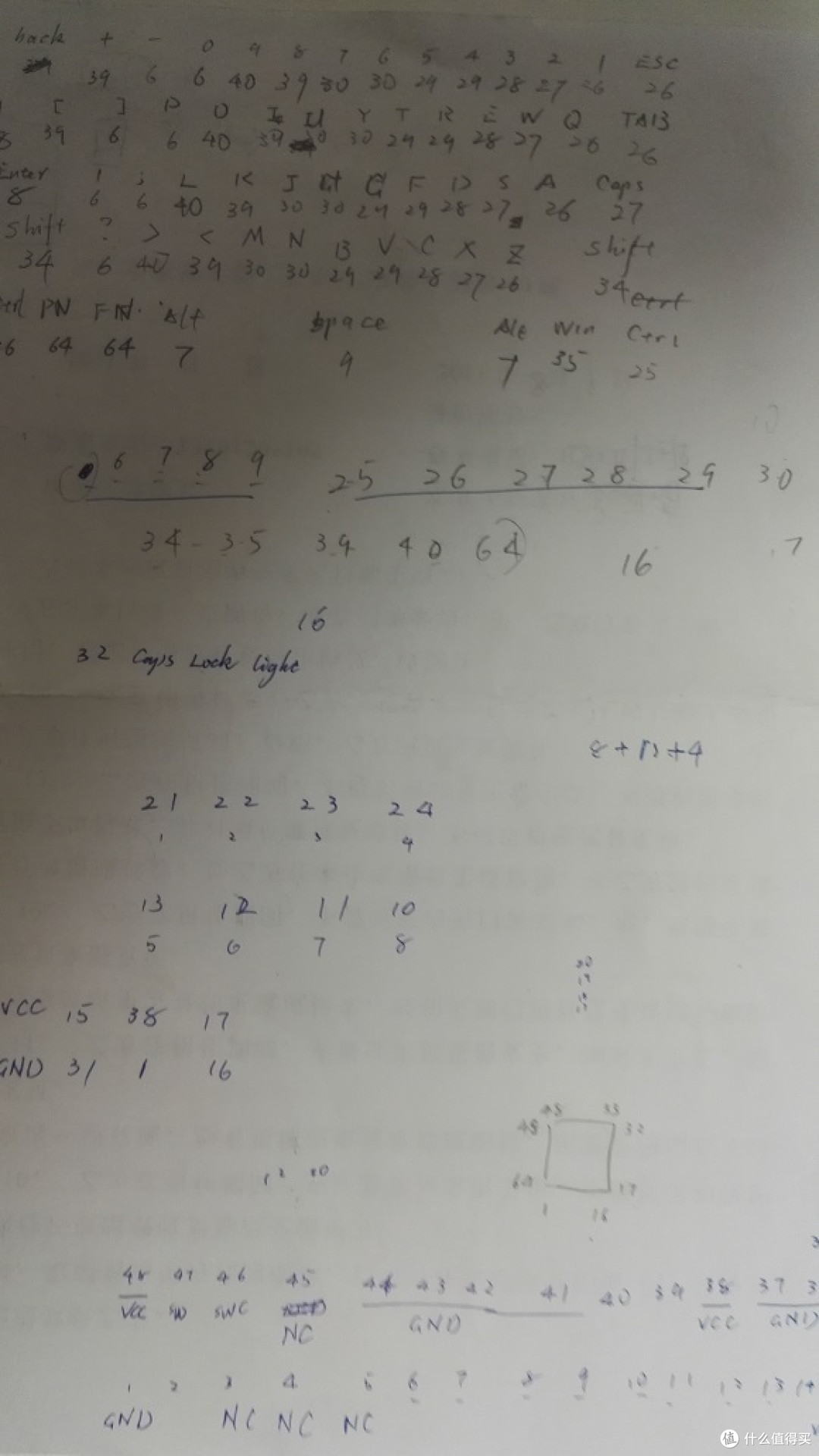

首先，要分析一下Poker的电路图，这个谁给现成的啊，只能祭出万能……不，万用表神了，这是分析了半天的结果，一份手稿大家随便看看。

连接关系基本理顺了，现在就是要把Poker的主控芯片替换成一个无线的小模块。本人是搞BLE的（又称低功耗蓝牙，蓝牙4.0，说多一些显得高大上），自然就锁定BLE了。而且现在苹果的键盘都是BLE的了，以后肯定是发展趋势。除了苹果系，现在BLE键盘在Win8及以上、Android之类的设备上也都支持的挺好了。非要扣的据说两节电池能用半年以上，他那个应该是传统蓝牙，如果用BLE的话估计能到两三年。除了功耗，BLE抗干扰、不用休眠之类的特性也足以和优联抗衡了，传统蓝牙被人们诟病也大多是这几方面吧。而优联（这里要断一下，不然联想要搞我了）想在手机、平板上用也是连想都不要想了。说起联想，那句For those who do的广告让我久久不能忘怀。本人英文不好，只知道前面两个什么意思，后面两个音译一下，大概就是为了那些糊涂的人。傻瓜相机的思路吧。

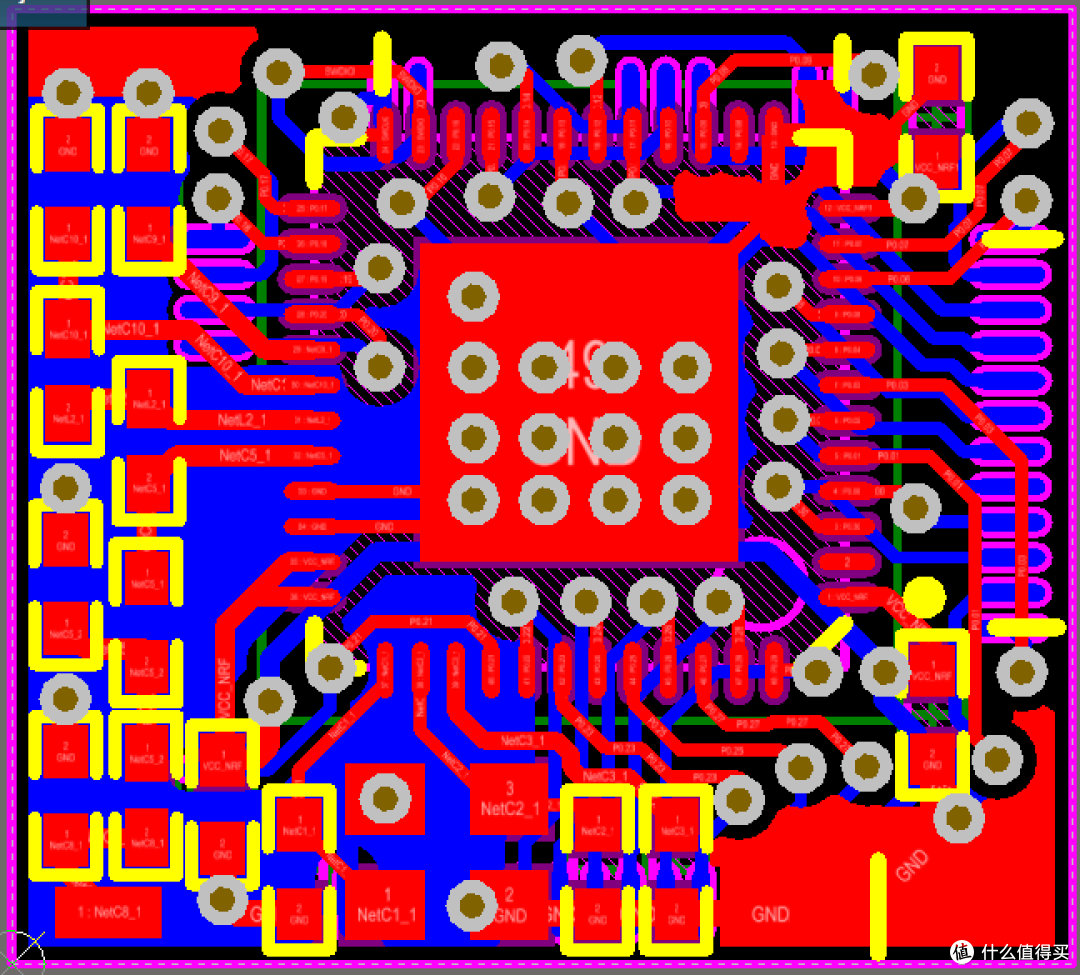

扯远了，这里贴个PCB图显摆一下吧，原理图可是技术秘密呦（其实也没啥，分分钟被反向的事情）。

接下来就是买元器件、打板、焊接，一共花了几百块吧，加起来肯定不到非要扣的价格。就算到了我也不能承认啊是不是，领导也会来这里逛啊，其实真的没到，而且说不定还能赚钱呢，嗯 。帮同事也改了一把，成本就摊的更平了，简直直接对折的节奏啊。

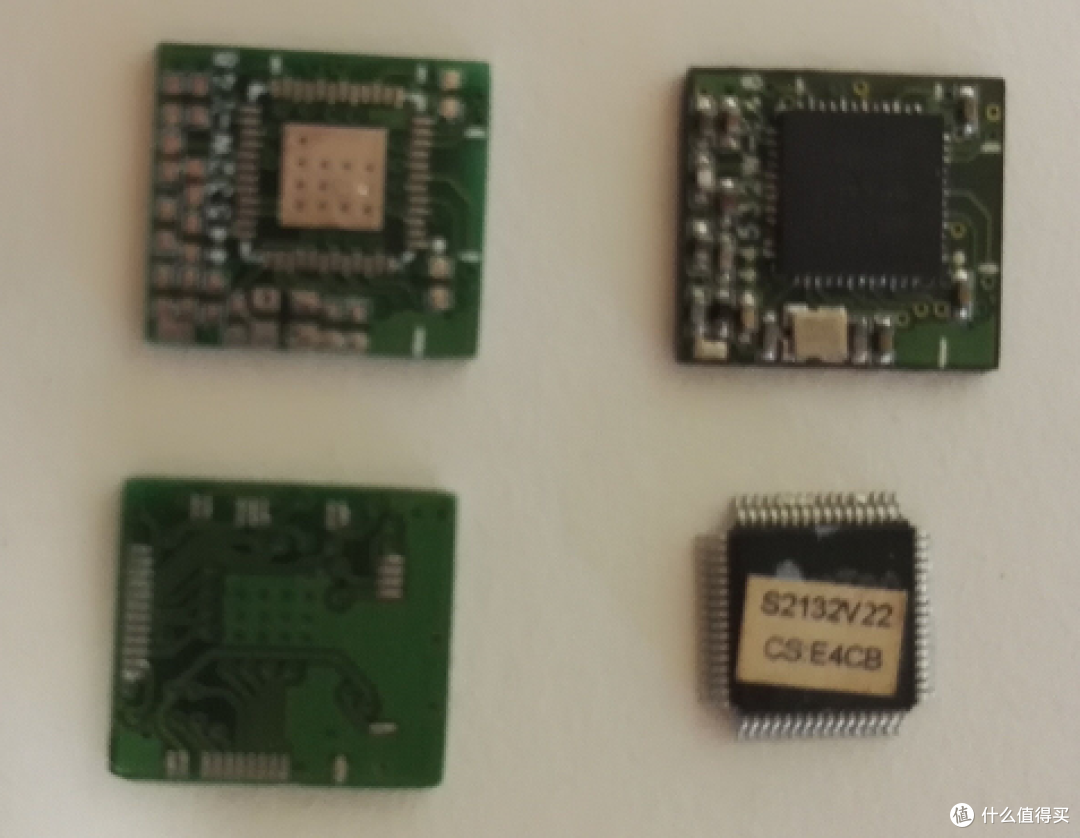

这个模块大概就这么大，和之前的主控芯片差不多（要不然也焊不上去啊）。左边是裸板的正反面，右下是替换下来的Poker原大脑，貌似是一个国产的Cortex M，和我换的51822性能相当吧。其实键盘性能不性能的就是忽悠忽悠观众，以前用74系列照样搞得出来。

接下来就是悲催的事情了，其实早也预见到了。这种焊接其实并不是很正规的焊接，焊盘全在板子底下（参见上图左下），看都看不见，只能靠蒙。所幸的是，虽然要尝试10~20遍，最后总算还是焊好了两把。完成之后大概就是这样了：那四根线带一个接头是烧写用的，以后固件不再变动的时候就可以焊掉了。

替换的部分来个特写，周边脏兮兮的就是松香、洗板水之类的残留，着实不好焊啊。还好装上壳子就看不见了，不然怎么拉拢处女座的资深程序员啊。

USB座被卸掉了，直接替换两节7号电池，彻底杜绝误插。

焊完那就要写固件了。BLE用的nRF51822，其实我对CC2540更熟，可惜它的IO数量不够，只能忍痛割爱。之所以看不上N家，是因为以前在一个公司的时候，他们的产品总是各种各样的问题。有一次他们给了一个参考设计，用的是竞争对手的方案，FAE私下跟我们说，我们的产品其实是有缺陷的，但我不能写在邮件里面，你们先这么用，以后我们会改版。现在51822已经出Rev 3了，希望别遇到什么诡异的问题了。目前貌似还好。

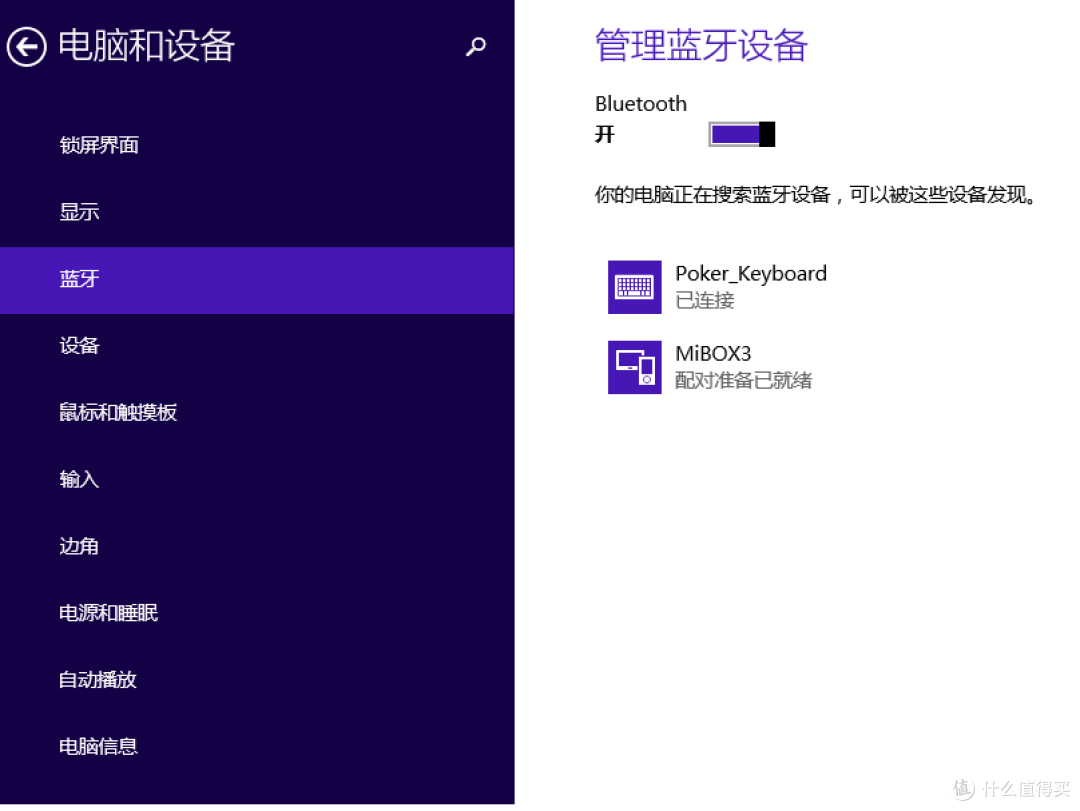

经过艰苦卓绝的努力，Win 8终于认出这个键盘并可以轻松连接上了。当然，中间调试的过程也是一言难尽，反正最后是能用了（我现在正在用呢）。距离的话几米不成问题（就是那根红色的山寨天线），再远就没法试了，等土豪送别墅给我再说吧。

目前还有两个主要问题。

一个是Fn键切换的功能还没有实现，其实这个对于高效程序员也是分分钟的事情。你们猜我为啥要帮同事整一把？人家可是在18M、诺基亚、微软干过的资深蓝牙专家，帮我搞搞那可就是拿投资、产品化、大卖、上市、走上人生巅峰的节奏啊（画外音，快醒醒啊，该尿尿了）。而且Poker 3所谓的那些按键可编程的功能在他看来也就是小菜一碟，编个程序分分钟秒杀他们。当然，这一段是给投资人看的，感兴趣的投资人请和本人联系。不过，对于非投资人也请注意以下消息，如果您不那么感冒Poker 3的外观，同样加价200，就能拿到一个无线并且也有按键编程功能的Poker红轴键盘呦。我只是说说大概的成本，可不是做广告，给我200我还真不敢帮您换，成功概率太低，万一没整好搭进去一个Poker还不被领导骂死。

另一个问题是电池座稍微高了一点，需要手工锉一下才能比较合适。不过我们以后自己做模具这都不是事儿（当然，这个也是歪歪一下，搞个模具也上万呢，岂是我这种为了省几百块钱穷折腾的人掏得起的）。

至于灯，想低功耗就别要灯了，一个灯至少让使用时间减半，听听人家Intel的广告再看看你家CPU的功耗就知道了。作为一名coding man，谁整天盯着键盘看风起云涌或是云淡风轻啊，还是整个大显示器是正经。

而多少键无冲这件事情，至少目前BLE和USB是一致的，就是六键无冲，以后会不会改也不知道。一般程序员有个三四个键无冲就足够了，而且shift、alt、ctrl这几个键还另算呢（不懂的请相信我，这几天做这个键盘还是学了些东西的）。

响应时间也不用担心，目前30ms左右的延时没有任何感觉，至于什么1ms的光轴键盘个人感觉就是噱头，如果人真的反应那么快还看什么电影？总之，作为一名资浅（如果你们认为我是打自谦也行，但那样不是我这样自谦的人的作风）的coding man，目前这个键盘已经满足我对键盘的所有奢望了。

大概就是这样。好久没写东西，写成流水账了，就这样吧。
