前言：

又是一次折腾，这次升级动作较大，基本全部换血，依然喜欢折腾紧凑的ITX小机箱，简而精是我的风格，这次升级是迫使的，因为之前ITX主板和内存挂掉，是的没错，内存挂掉，也是第一次遇见，主板挂掉是人为的针脚断了USB3.0针脚也给我扯断了，所以干脆升级新平台吧，现在B85平台扩展有点瓶颈没办法上M.2，外加自己早看上乔思伯的新ITX机箱VR1，其实自己有俩套平台，一个haswell平台就是普利魔P115EA那台ITX（E3 1231 V3+微星B85i+GTX1060）还有个skylake平台酷冷至尊test bench2.0裸机平台（i5 6500+超微C7H170-M+讯景R7 250fanless显卡），但是主力机当然是普利魔了，这次升级基本算是大换血，平台肯定上新的skylake平台，虽然kabylake也快了（就是超频版，芯片组应该也没什么提升价更高无意义），显卡早就更新还在大妈发过开箱，微星的GTX 1070 GAMING Z，先来主板和内存和散热器以及做线材料工具开箱吧，天气还热一直裸着放着用，因为这几天忙在做定制线准备干乔思伯VR1

主板：

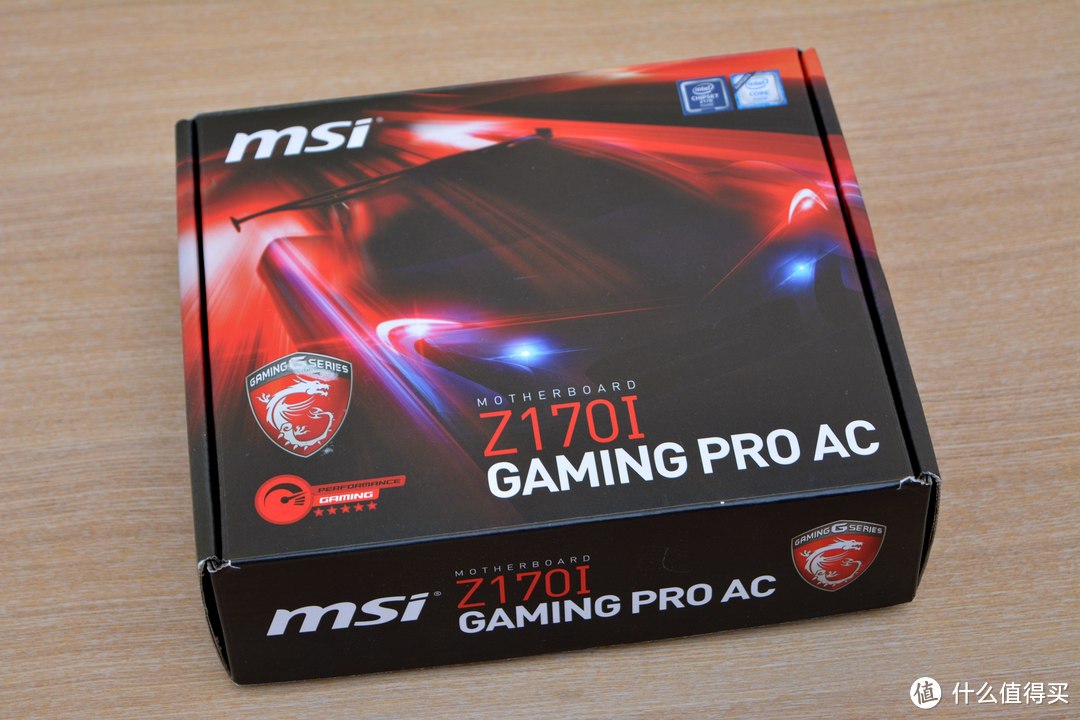

微星（MSI）Z170I GAMING PRO AC主板 （Intel Z170/LGA 1151）1399元京东去购买

主板原本已经拍了华硕 Z170I PRO GAMING给退了，因为朋友正好也在出微星Z170I GAMING PRO AC主板，930价格也算节省一笔开销，我觉得够用就好

附件俩根sata线，因为这主板自带网卡所有还有自带俩根天线，I/O背板没啥说的，但gaming系列的I/O背板肯定会带绝缘海绵

规格：

主板成色非常好，正如朋友所说用几次就雪藏了，我觉得这块主板用料没华硕 Z170I PRO GAMING要好，但是价格便宜收来还带自带Intel AC8260无线网卡，够用就行，这款主板算是延续了上一代微星Z97I GAMING ACK的布局，整体设计也没有太大改变，各个接口位置设计都算合理，也方便走线也兼容绝大数散热器，命名上GAMING PRO AC，加了PRO少了K，说明这块主板并非Killer网卡而是intel的（没killer是不是不太像GAMING风格 ）

I/O接口：从左往右PS2键鼠接口、2个USB2.0接口（黑色）、4个USB3.0接口（红色），一个HDMI和一个DP接口，光纤接口，intel无线网卡天线接口，清CMOS按钮，5个声道音频输出接口、一个S/PDIF光纤数字音频接口。那金色USB接口靠近音频部分，这个就是DAC-USB，功能是给外置USB声卡5V稳压，保证纯净音质，既然是USB接口当然也可以用，但速度只是USB2.0

微星100系列主板最显著的特征就是都有DDR4 BOOST内存加速引擎就是主板上红色走线，官方宣传是为内存稳定性单独强化了内存供电电路

新设计的散热器感觉少了GAMING龙的元素，但美学角度是更好看了质感也非常棒，而且散热片覆盖面积也增大有利于南桥芯片散热

6代CPU已经改用1151插槽，所以不能支持上一代1150的CPU，而且插槽也进行了镀镍

5相供电，表面来看用料比较Z97I GAMING AC还缩掉一个这就有点不理解了，6代平台供电压力从新给了主板，这供电超频是有点欠火候，但ITX平台不怎么折腾超频，毕竟小机箱散热不允许，但仔细看看用料，每颗供电用料来说比Z97I更好，电容更多，背部还多了几颗胆电容，PWM控制芯片为Intersil ISL95585，纯6相PWM，Z97I GAMING AC的PWM是uPI Semi uP1649Q为4相PWM，也就是说这块主板是纯纯真真的5相供电不是并联来的，不像Z97I GAMING AC三相并联六相

4个sata3接口一个SATAe接口，黑色接口SATA为原生，俩个灰色SATA必须是由SATAe拆分而来，意思就是你用我不能用，我用你不能用关系，USB3.0接口

intel AC8260，支持WiFi 802.11AC（2.4GHz/5GHz）和蓝牙4.2以及音频芯片Realtek ALC1150，无线网卡离音频芯片那么近估计会有些干扰

电池这样设计不错，节省了主板空间

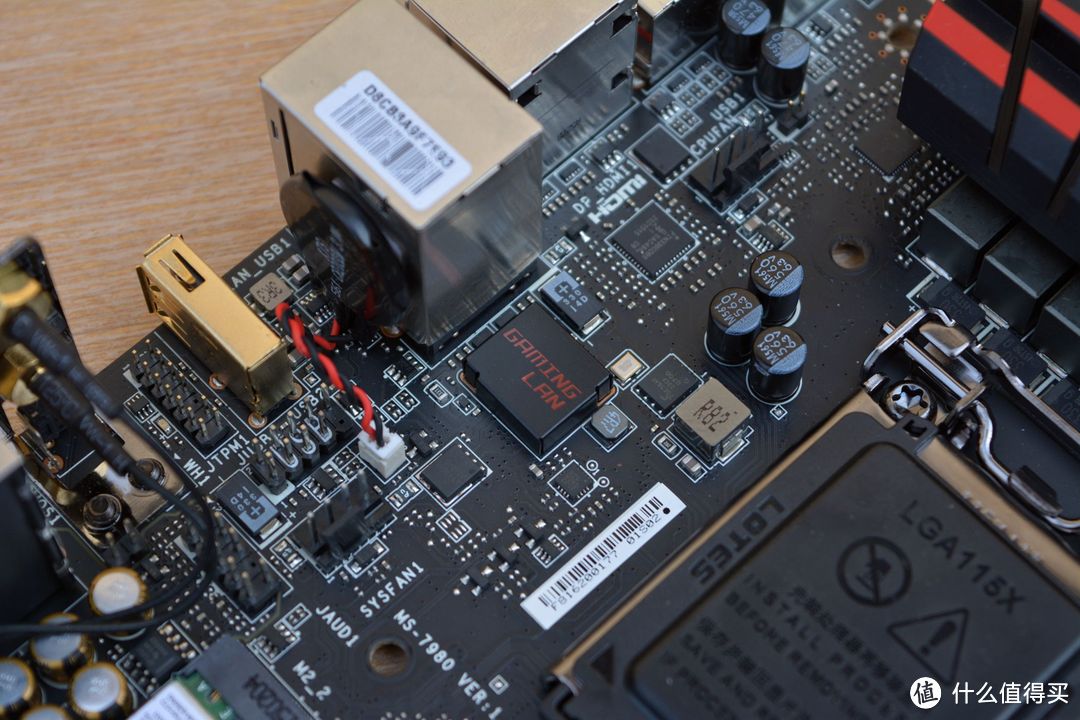

GAMING LAN就是Intel I219V网卡

M.2接口PCI-E 3.0*4规格，支持规格是2242和2260的SSD，可惜不支持2280这有点坑爹，但是有办法解决等最近入浦科特M8E教你们

天线示意图

内存：

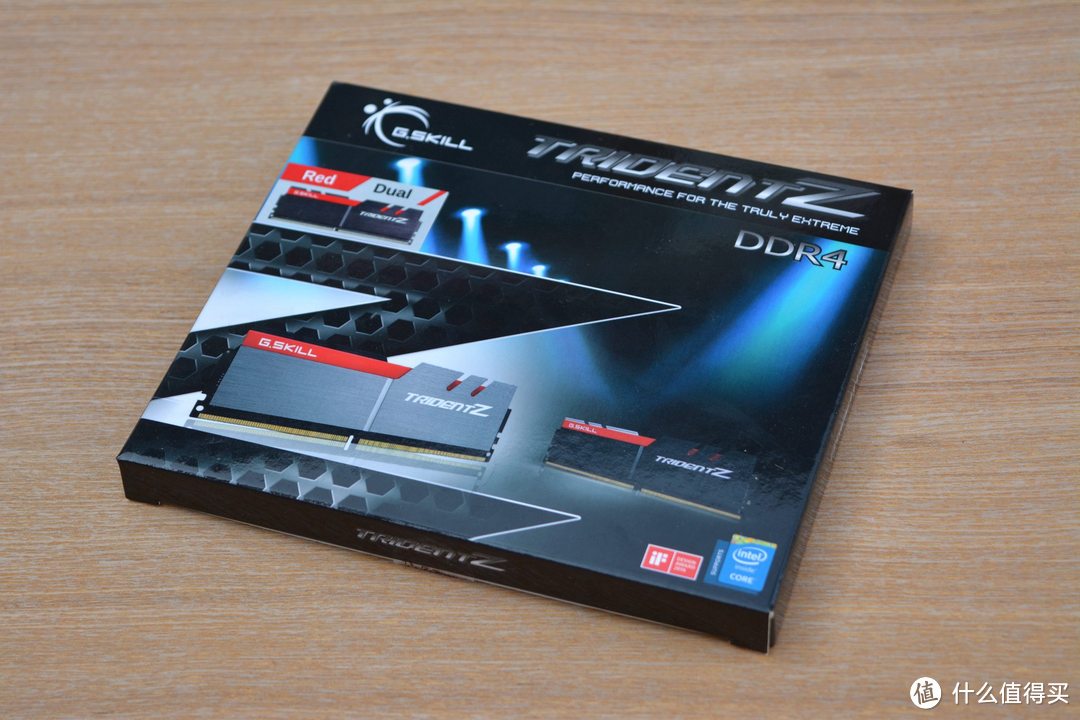

芝奇(G.SKILL) Trident Z系列 DDR4 3200频率 16G (8G×2)套装 台式机内存(捷豹银)999元京东去购买

之前张大妈活动推广买了芝奇的KM780键盘，到手键盘整体非常不错，有兴趣可以点我主页看开箱体验，这次内存还是选择芝奇，因为早已芝奇这内存造型毒住，心里草长的几米高了，因为有几个朋友都用这内存，Trident Z系列算是芝奇DDR4最高端的系列，早已经被这内存的颜值外观设计迷住，这次一并买下，选的是3200MHZ，Z170平台必须选个频率高点的内存，3200MHz算是目前高端内存主流频率，但Trident Z最高频是3400MHZ，但一直没货。Trident Z系列采用的是Samsung单颗1GB的颗粒单面8G组成，三星颗粒当属最吼拉

8G×2=16G，ITX平台只有俩条内存插槽必须上单条8G才能满足需求

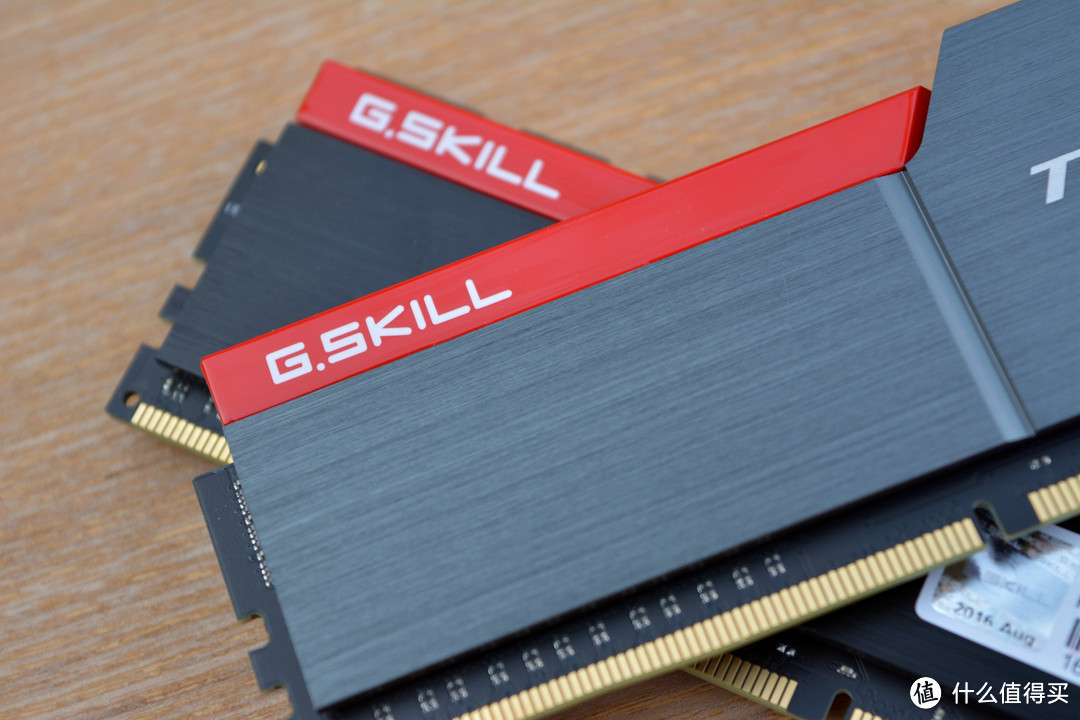

金属拉丝工艺，俩面不同配色，太空灰和黑色搭配，顶部红色芝奇LOGO点缀，外观设计真的是太漂亮了，拿到手真的是爱不释手，配色和微星Z170I GAMING AC绝配，而且这内存还获得德国IF设计大奖（包装上有表示）不会告诉你这内存和海盗船统治者铂金内存出之同一家设计公司，但是发现芝奇好像没有灯条，好像有点不符合目前潮流啊

G.SKILL的LOGO，算是画龙点睛之笔

SN码能看出的信息就是16年34周三星颗粒

散热器：

九州风神（DEEPCOOL）captain 船长120/240 一体式水冷CPU散热器 船长 120 EX439元京东去购买

九州风神的Captain已经不知道是第几个改版了，之前负面新闻不断，什么扣具断、漏液、高噪音，这次EX版是最新版本很多地方进行了改进连包装设计都换了，但还是红黑为主，右上方印有玩家风暴GAMERSTORM的LOGO，无九州风神LOGO，因为玩家风暴属于九州风神子品牌，定位GAME和高端

扣具一览，还是塑料背板就比较差评了

如果小机箱能支持120mm冷排的话就上水冷，作为小机箱用户已经受够了那些下压散热器，虽然下压直接解决了CPU散热而且间接解决了主板散热，但是小机箱不可能有太好的风道，本身就紧凑设计使用下压太容易内积热，所有120排则适用于特殊的itx或mtax的小机箱，保证机箱风道通过冷排风扇快速把cpu温度排除机箱外,保证机箱内部不聚热，提高整个平台的稳定系数。

新EX最大的变化就是使用这种和海盗船一体式水冷一样的橡胶软管并套有编织物，相较于之前版本的FEP波纹管**更好质感也好，但是吧FEP更适用于做水冷管，寿命要比橡胶软管好，但是人类是视觉动物，喜欢**好看吧

EX版本已经把扣具改掉，之前的扣具会出现大力出奇迹拧断现象，冷头其余没发现什么变化，但感觉做工上要好了些

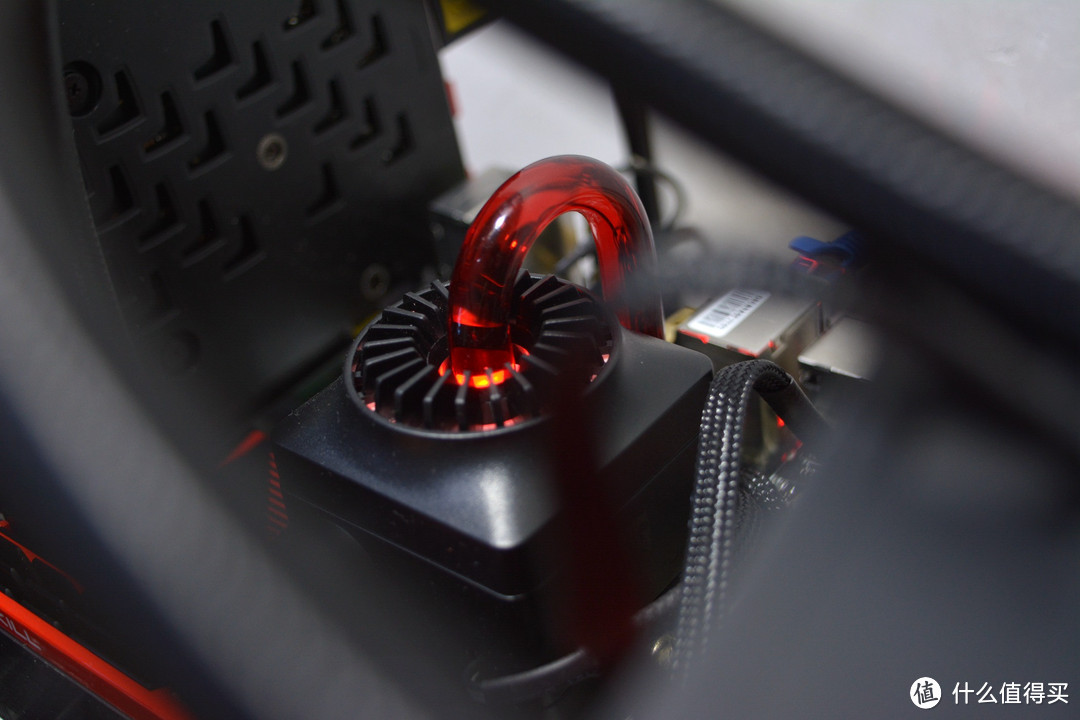

九州captian最吸睛的还是这个外露水冷管，不但好看而且**很高，顶部就是所谓的火山口会发出红色呼吸灯，不支持变色。顶部环形鳞片为金属材质，然而当发出红色呼吸灯时我感觉像喷气式飞机尾部发动机。纯属个人YY啊

水冷头底座预先就做好硅脂，所以该产品也未附赠硅脂

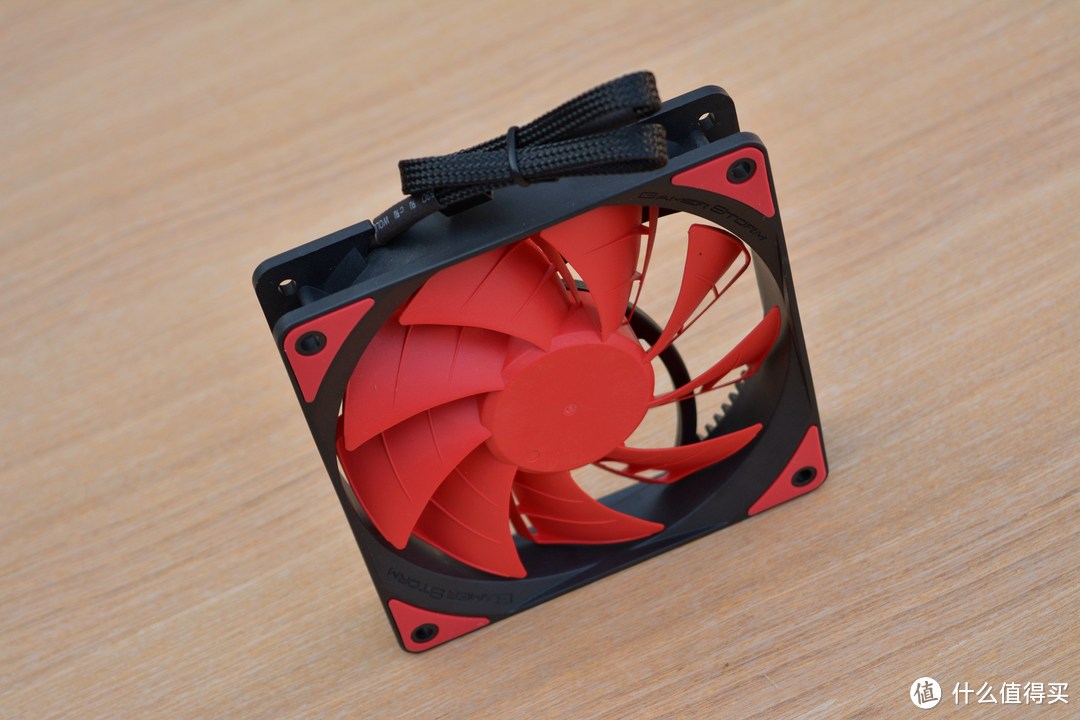

风扇方面从GP120改为TF120双叶风扇，叶片设计比较特别有多处导流槽设计，官方宣称风压更大适合冷排，GP120我也俩把白色高转速噪音确实比较感人，新风扇要好些，风扇参数DC12V，0.12A

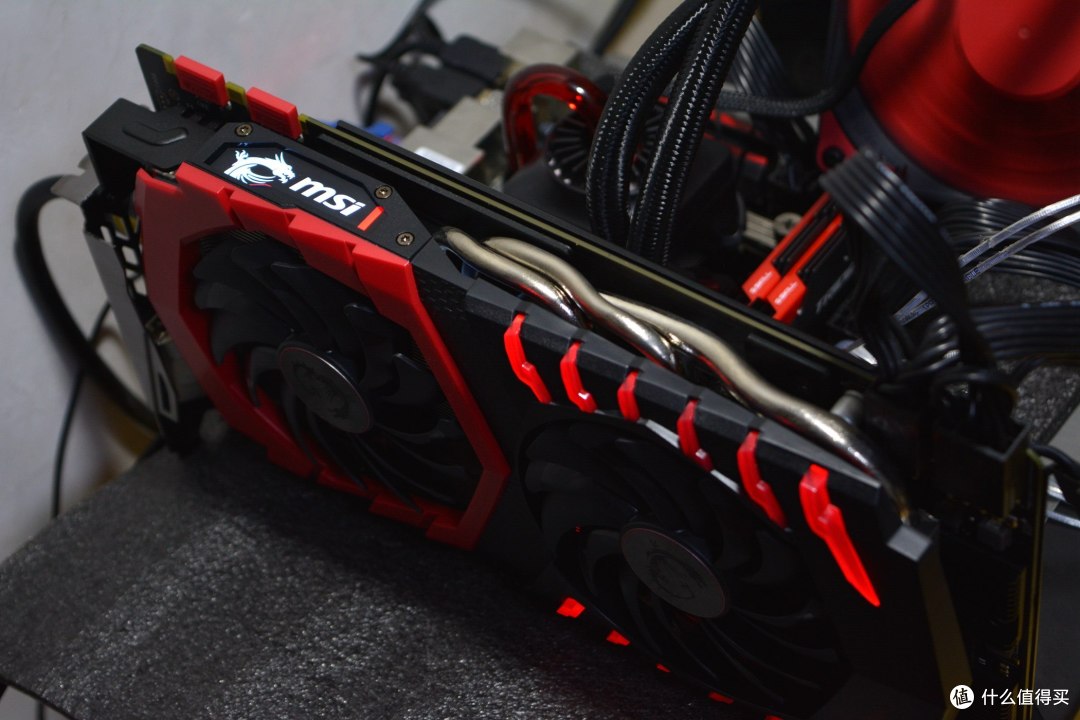

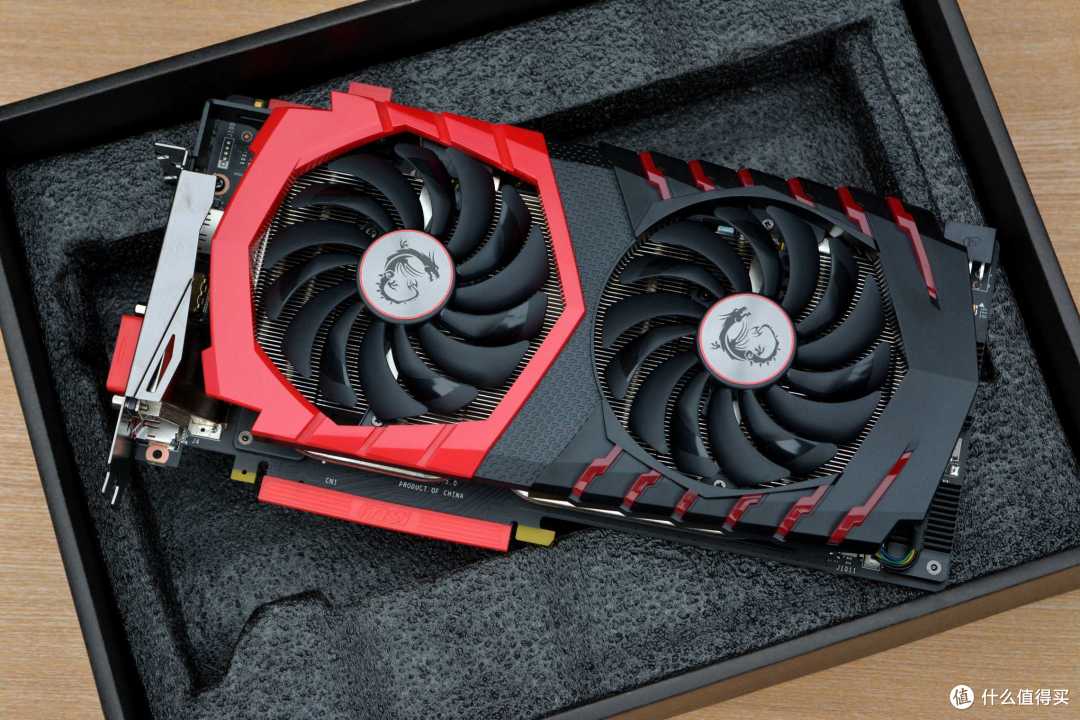

显卡：微星 GTX 1070 GAMING Z

微星 MSI GTX 1070 GAMING Z 8G 256BIT GDDR5 PCI-E 3.0 显卡3799元京东去购买

显卡我也不再熬诉了看我之前的开箱测试贴吧，因为微星 GTX 1070 GAMING Z 也算是新货开箱吧 ，但出乎意料全网居然我是首发，居然没人买这卡，好多人找我要GAMING Z的bios，文件我会放在后面

全网首发？——msi 微星 GTX 1070 GAMING Z 开箱测试前言:嗯~每逢暑假又是折腾的好时机，似乎每年暑假刚开始就准备着给自己爱机换换血，自己用e31231+gtx9602g平台平时打打网游也算够用，但玩GTA5这类大作游戏真是这尼玛焦急IAmAngry啊，开个高AA画质就是卡成幻灯片，而且还不是什么2K/4K分辨率，仅仅只是1080P下，GTX960真心瞎折腾DIY| 赞23 评论46 收藏29查看详情

做线工具材料：

作为有方案有计划的装机定制线可不能少，俗话说得好自己动手丰衣足食，对于小机箱还是自己手把手的测量线材距离长度，这样走线我才能满意，也算给主机赋予我的灵魂了

SN-48B老司机推荐的166包邮到手

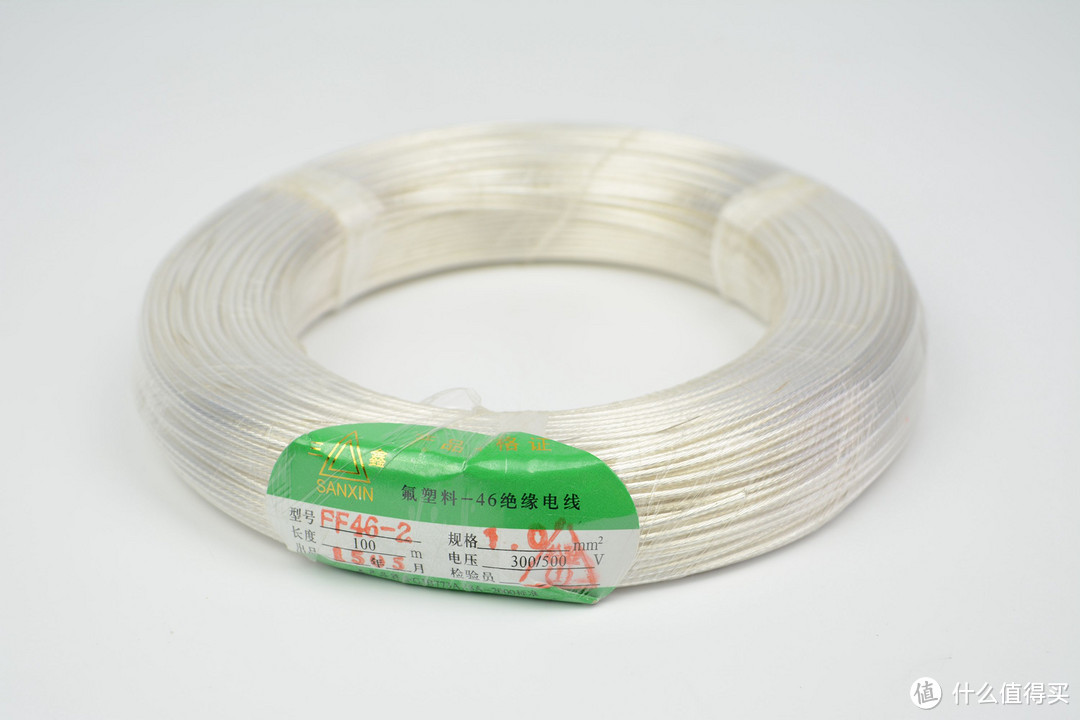

FF46-2镀银线一卷95米134包邮，95米估计够做几套的了，FF46-2横截面1.0mm属于18AWG镀银线，没敢买16AWG估计会很硬。

因为准备用讯景XTR550，这电源是纯海韵血统电源所以特意选了海韵原装线那种毅耀YY镀金端子

捷仕美模组接头

点亮机箱测试：

先把二奶机上i5 6500拆下来装上点亮测试看看，因为在考虑是入i7 6700K还是i5 6600K，因为要等机箱到了测试散热，在散热允许下选CPU

captian 120EX新版本的扣具确实不错，受力面积均匀，真的不怕有拧断冷头了

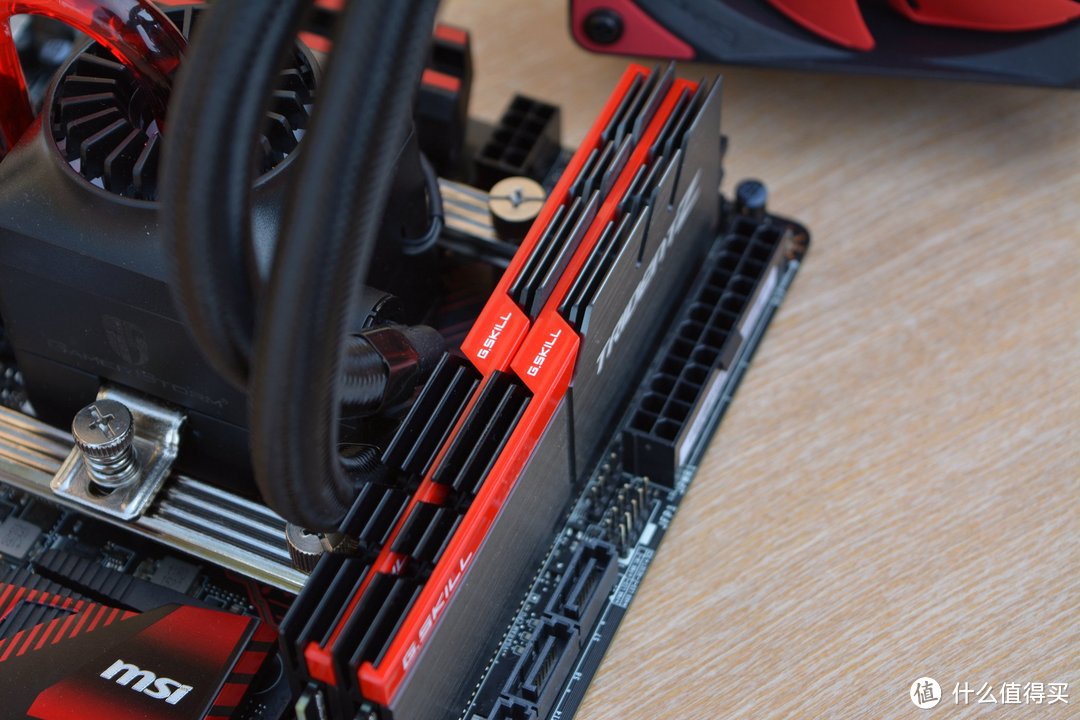

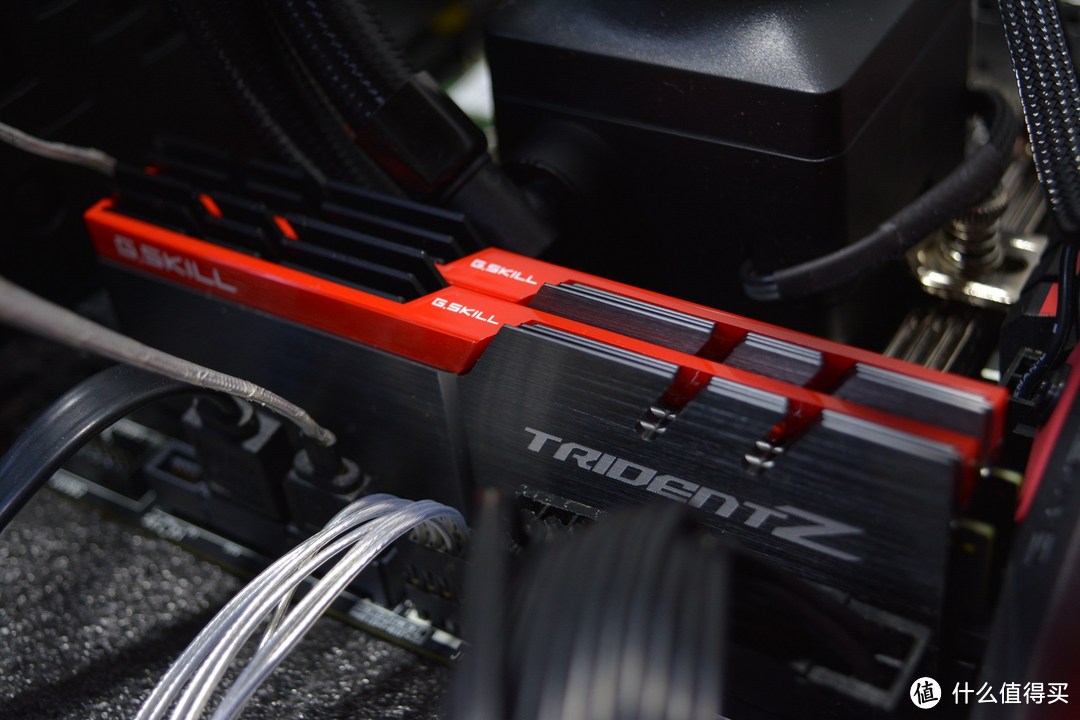

Trident Z插在主板上真的是太漂亮太漂亮太漂亮了，有没有被毒到，真的太喜欢了，爱死了

微星Z170I PRO GAMING AC南桥散热片炫光效果真的很赞，很有质感

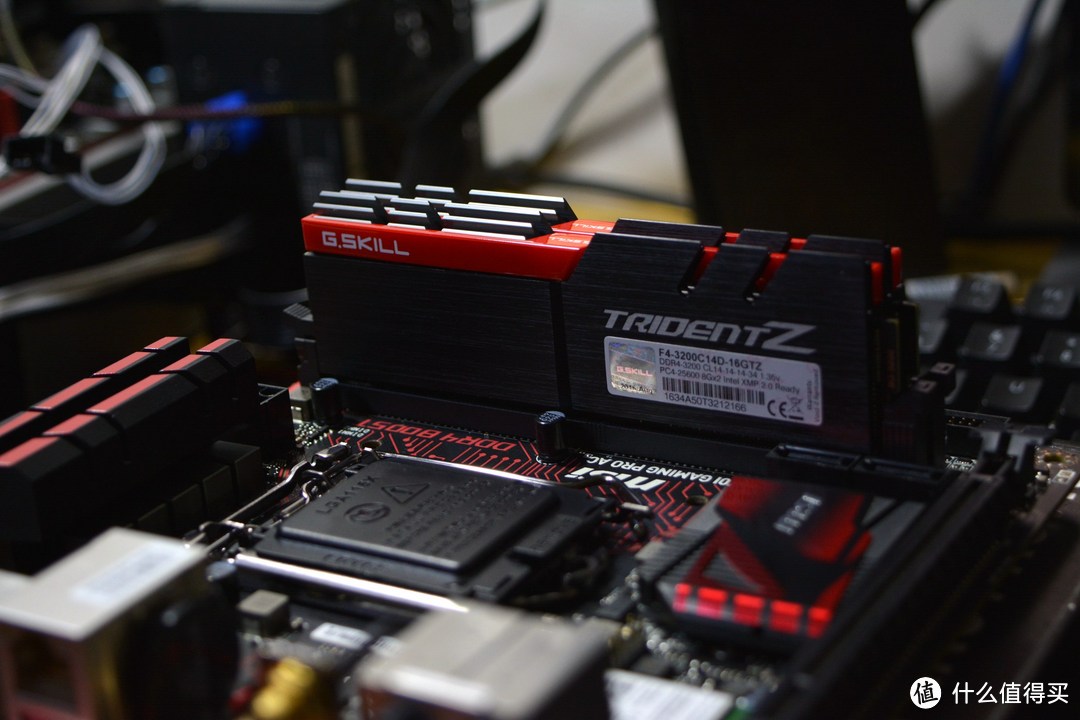

Trident Z真的漂亮，忍不住多拍几张

测试配置：

CPU：i5 6500（占时点亮测试）

主板：微星Z170I PRO GAMING AC

内存：芝奇Trident Z DDR4 3200MHz 8G*2

显卡：微星GTX1070 GAMING Z

散热器：九州风神captian 120EX

存储：浦科特M7V 128G+美光MX200 250G

电源：银欣SX600-G

DRAM频率显示1600MHz乘以2等效3200MHz，回到DDR3时代这频率真的不敢相信，第一次用那么高频率的内存

GPU-Z信息，默认频率为1658Mhz，显存频率2027MHz，Boost频率1860MHz，bios版本86.04.1E.00.01你们点击超链接下载bios吧，但听行内人士说不太建议GAMING X刷GAMING Z的bios，你们先试试测试下是否可行

用GPU-Z自带PCI-express Render Test渲染测试，最大Boost频率2025MHz，这代显卡基本不需要超频了，频率提升的太猛，想当年显卡频率图片G级别都难，现在都2GHz

内存测试：

AIDA64内存缓存基准，就看memory项，因为占时用3.2GHz的i5 6500亮机所以忽略缓存成绩吧

显卡跑分测试：

先是行业标准的3D MARK系列

3DMark 11 Extreme：

得分8464，图形分8405，这得分简直不口水不行，比较起GTX1080非公分分钟破万，简直更暴力

3DMark11 Performance :

得分17416，图形分26503

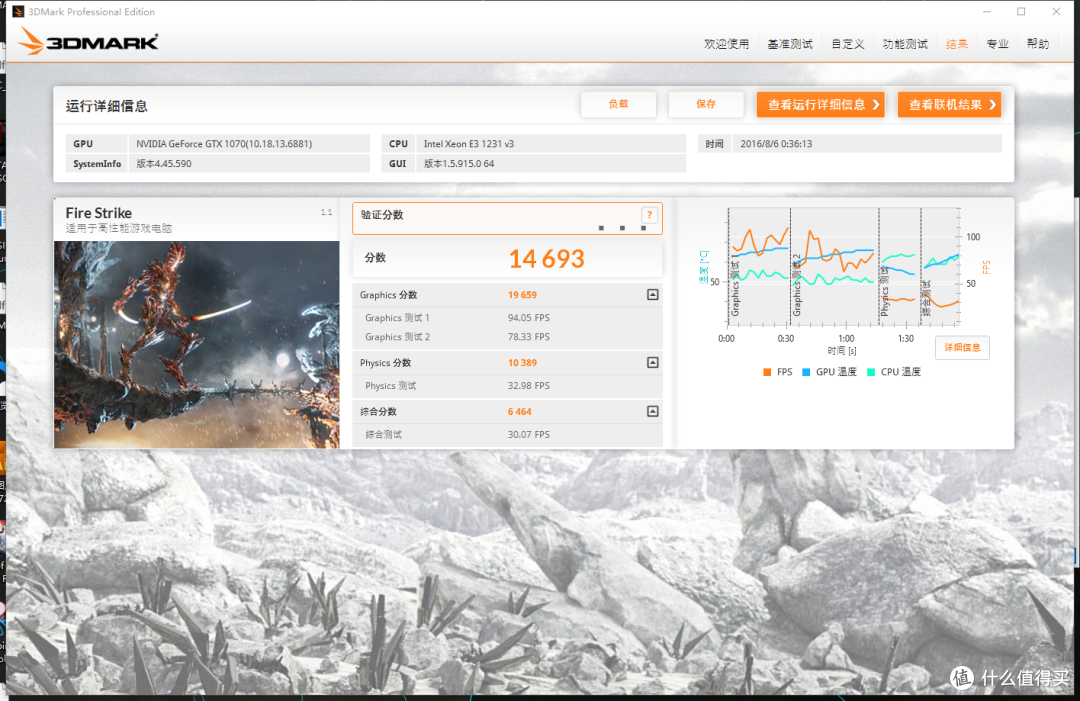

3DMark Fire Strike :

得分14693，图形分19659

3DMark Fire Strike Extreme:

得分8311，图形分9259

3DMark Fire Strike Ultra：

得分4504，图形分4533

显卡功耗温度噪音测试：

Furmark烤机测试，显卡最高保持在温度68℃，风扇50%转速，转速保持在1500RPM左右，相当的静音不到40dBA，因为TDP限核心频率只有1860.0MHz，并未达到最高2025MHz，整机功耗保持在254W左右

CPU温度测试：

i5 6500这种U完全不能发挥九州captian 120EX的效能，在AIDA64单点FPU浮点压力测试烤机温度核心最高也就46摄氏度，毫无压力，EX版本新的TF120叶片设计比较特别有多处导流槽设计，新风扇确实要比之前版本的GP120噪音控制好些

什么装备都齐了就差机箱了，机箱到还要量身定制电源线也要花几天，正好在中秋期间搞定，估计下周发个漂亮的装机秀,the end
