创作立场声明:没有显摆的意思,纯记录,大家有心还是可以在咸鱼收到不少有趣的东西的

大家好,最近收了台NAS,特来分享下捡垃圾的快乐。这台6盘NAS是看到网友晒单后追到咸鱼购买的

垃圾佬的穷折腾 篇五:少见的六盘机上一台六盘机是外置电源的,虽然体积小巧但是还要拖个电源在外面。虽然也是在吃灰,但是垃圾佬永远不会拒绝更多的捡垃圾机会的。突如其来的惊喜篇四提到了一个和我用一样机器的朋友,就是赠送过他U3转接卡那哥们。有一天突然来电话炫耀说他们公司附近一家卖服务器的公司到了,他捡漏了服务器……配置……买了多少钱(此处无人熟悉大菠萝| 24 评论55 收藏45查看详情

你永远体会不到一个垃圾佬看到如此便宜的6盘位的NAS的激动心情。可惜楼主只有一台,不过看留言,就是他那个朋友那还有4台。于是我通过他咸鱼号的关注,找到了他的朋友。(哈哈哈,聪明如我)等待了几天后,卖家终于上线了。辣么最后一台就被我收了。300元到付,资源就是财富啊,要是我这楼下有倒闭的公司,我就也可以赚一笔了。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

整个机器设计的不错,有个塑料面板,然后里面是6个竖式的硬盘托架。侧面贴了个“云储”的标签,这个应该是公司的内部命名(后面会揭秘这个产品的出处)。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

果断的去掉不干胶标签,可以用热吹风辅助撕下来。不要用什么去胶喷剂,会腐蚀塑料面板的。可以看到右上角有个以前贴logo的位置。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

这个盖子是用橡胶脚垫固定的,我本来以为是活页的。卖家事先告诉我了有个脚柱断了,不影响开合。这个价格,我忍了,哈哈哈哈。这个断了的脚垫应该可以找到类似配件修复下,以后再说。

男人至死是垃圾佬---收了一台6盘位NAS

硬盘托架正面也有散热孔,还有锁扣。做工是非常不错的。

男人至死是垃圾佬---收了一台6盘位NAS

红框标识处的亮光塑料是硬盘托架按钮,按下那个托架就弹出把手。

男人至死是垃圾佬---收了一台6盘位NAS

按下弹出的手感蛮好的,很好玩,哈哈哈哈,我可以玩一整天。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

取出硬盘托架可以看到硬盘笼和硬盘背板。都设计了散热孔。

男人至死是垃圾佬---收了一台6盘位NAS

这个面板取下不是特别方便如果做出磁吸的就好了,貌似可以自己DIY。

男人至死是垃圾佬---收了一台6盘位NAS

这个硬盘架是我目前接触的NAS里做的最好的,有按钮,有锁,有灯光。

男人至死是垃圾佬---收了一台6盘位NAS

这个角度可以看到,这个拉手里有个扣,按下开关后,里面的弹簧会把拉手弹出。

男人至死是垃圾佬---收了一台6盘位NAS

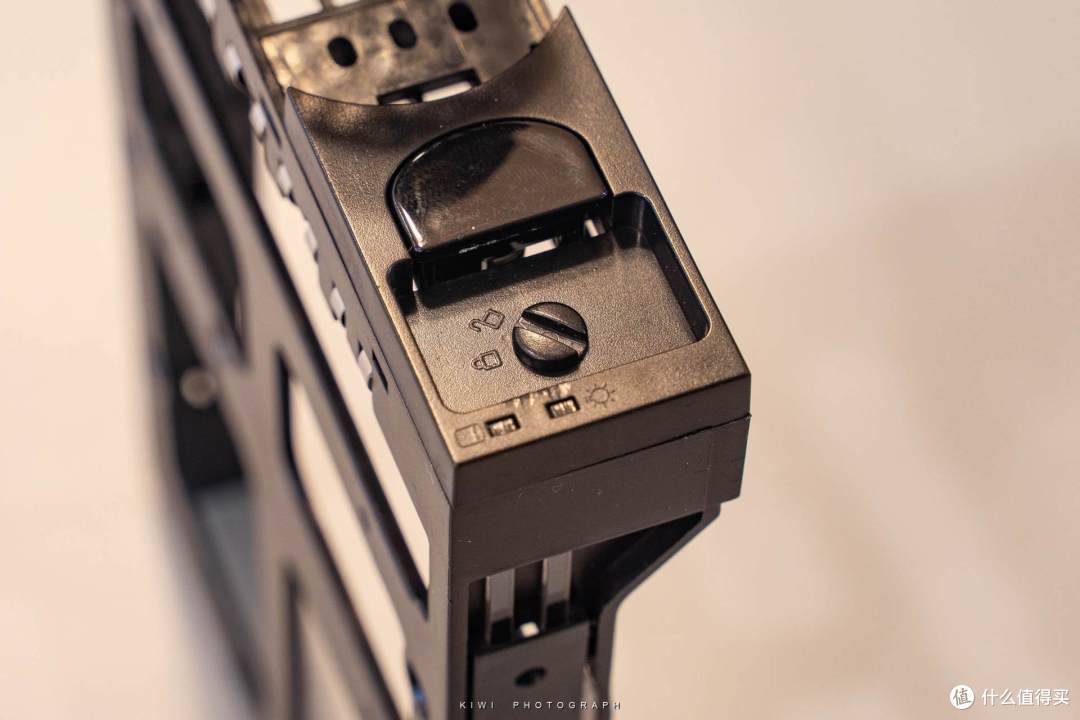

拉手的顶部也有个锁舌,安装到主机上后可以牢牢的锁定托架。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

这个就是硬盘托架硬盘指示灯的秘密了。本身托架不带指示灯。通过两根透明的塑料件,把硬盘背板上的硬盘指示灯光传导过来。设计非常用心啊。

男人至死是垃圾佬---收了一台6盘位NAS

金属架也有,增加强度,也做了打孔散热设计。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

硬盘固定也是卡扣式的,不过这个卡扣是和托架连接在一起的。很方便好用,打开装上硬盘,卡好就可以了。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

这个小液晶屏能够显示CPU温度和风扇转速,上面还有硬盘的图标,应该原始系统是可以看到硬盘状态的,但是群晖看不到。开机的时候才知道,原来这个是“点存科技”的一个云储存产品。看到这个屏幕,越发觉得这次的垃圾捡的真香,哈哈哈哈。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

这个塑料面板是半透明的,可以看到屏幕和硬盘指示灯,也能避免灯光污染。

男人至死是垃圾佬---收了一台6盘位NAS

面板做了全封闭的,这样会影响散热,所以这个机箱在面板框的底部做了透气孔。是不是很用心的设计。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

之前张大妈的博主也介绍过了,这个NAS的原装主板是个D425的主板,性能太弱了,所以我也不准备用原来的主板。那么就开拆吧。点取下底部红框标的3个螺丝。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

取下背面的4个机箱螺丝。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

然后和传统机箱一样,扣下机箱盖板就可以了。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

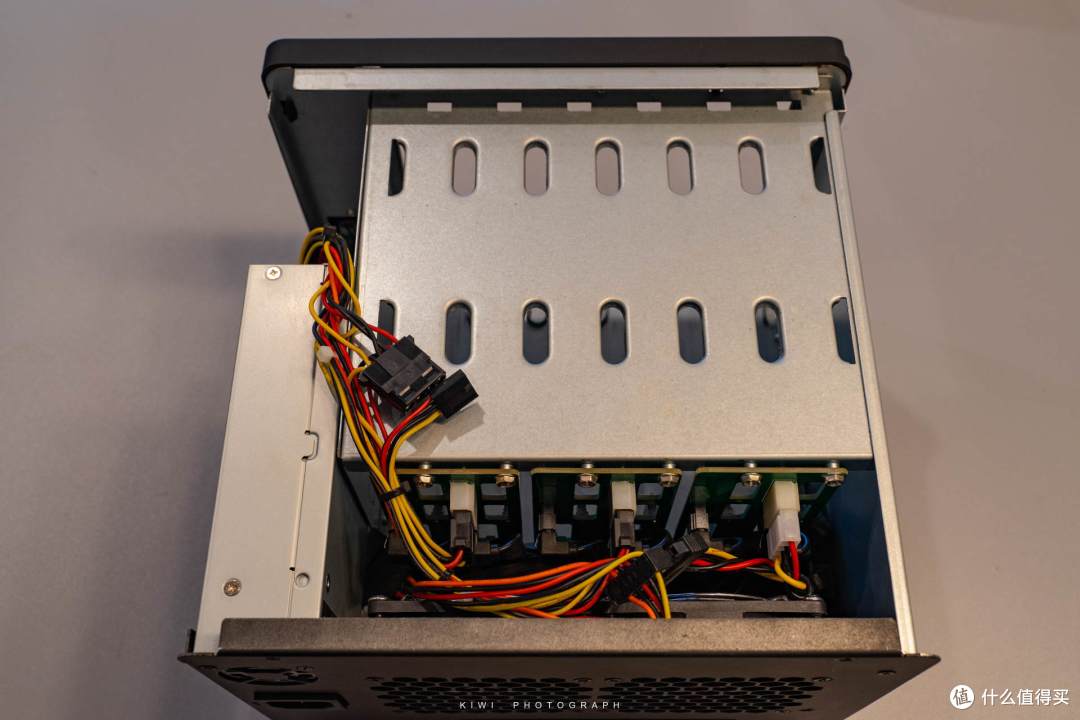

可以看到硬盘的背板和电源线,还是大4pin的接口,这个不太美好。太占位置了。而且是3块背板,所以是分3个供电的。准备以后去淘宝买根1拖3的线替换下。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

侧面可以看到这个NAS的另外一个亮点啦,就是这个益衡的7525B 1U电源了。要知道这个电源就可以卖200块钱了。哈哈哈,虚浮。。。。

男人至死是垃圾佬---收了一台6盘位NAS

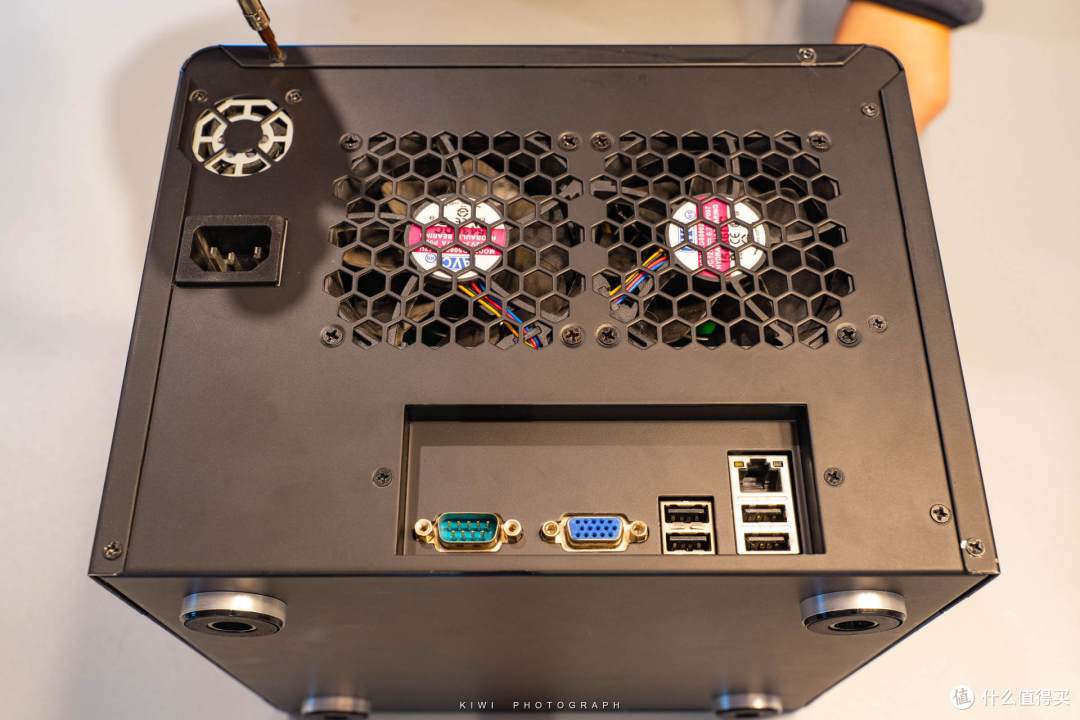

取下机箱背部的5颗螺丝(红框标出的)

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

拔掉主板上的线就可以抽出整个主板和机箱底背部了。这个D425的主板是asus定制的。也是一个标准的itx 17*17的小主板。但是看到机箱内的空间还有富余,应该可以换MATX主板。扩展性还是很不错的。这个主板用的是笔记本内存,4个SATA 装了一个PCIE转接卡,加了两个SATA。

男人至死是垃圾佬---收了一台6盘位NAS

ATOM D425的主板,有点古老了。。。。。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

空间很富余,虽然没有扩展的主板铜柱,但这个不算事哈哈。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

这个就是PCI转接卡了,取下来备用。

男人至死是垃圾佬---收了一台6盘位NAS

三星的DDR3-1333 4G内存,这个就不取了,原来的主板用不上。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

这个主板在USB扩展上做了个内置USB的小板,可以插U盘做为启动盘,这样就不用拖尾巴了。

旁边线就是前面板上液晶显示屏的线。如果换主板,可以先这样照下来,作为装主板接线的依据。后期我换了主板,也插在新主板的USB扩展上,也可以驱动液晶屏。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

开关的接线,也拍下来备用。

男人至死是垃圾佬---收了一台6盘位NAS

风扇的接线,也拍照备用。

男人至死是垃圾佬---收了一台6盘位NAS

这个挡板是特殊定制的,换主板就用不了了,所以取下来吧。。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

拿出准备替换的主板,接好线。就可以了

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

装好后就这样的,挡板这个不算问题,就这样空着散热好。把机箱螺丝换成了手拧螺丝,方便折腾。启动盘我还是用的原来的,酷豆很小巧的。

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

男人至死是垃圾佬---收了一台6盘位NAS

用了两周发现这个电源的风扇有点吵(是不是突然开始变吵的忘记了),看了网上的介绍,换了建准12V 1.4W 4020 磁悬浮静音风扇,世界就清静了。如果有类似需求的记得买2线C1的风扇,原装接口,无缝替换。图上是原来的风扇,这个好像是建准的老logo。这个也是给各位一个参考,机箱噪声大的时候要观察下是哪个风扇噪音,替换就可以解决了。

这次的分享就结束了,没有显摆的意思,纯记录,大家有心还是可以在咸鱼收到不少有趣的东西的。
