要过年了,用张大妈金币兑换的E卡给电脑升个级吧
距离上一波折腾的时间并不久,但上次折腾后电脑留下几个毛病一直没消除,加上新买的SSD都集中到自己的电脑上,想跟媳妇的电脑以及HTPC均摊一下资源,所以就干脆继续折腾一波吧。
我的电脑里有HP EX920 512G/1T两块M.2固态硬盘,加一个intel S3700 400G SATA固态硬盘,打算把512G的腾出来给媳妇升级,媳妇的256G换到HTPC去,而我自己则用1G加傲腾,再把闲置的3T绿盘塞进机箱。而电源方面则是想把十多年的老海韵彻底放弃掉,自己换个方便理线的模组电源,之前买的MWE550换进HTPC,再把HTPC里那个300W SFX电源用来组黑苹果。因为几个电脑都要换系统盘,折腾起来肯定非常麻烦,只有先从自己的电脑下手了。
这次是用张大妈兑换的京东E卡购入了华擎Z390M Pro4主板和酷冷至尊的V550 GOLD电源,初衷主要是为了解决之前M.2固态经常丢失的奇怪毛病,每次都要拔显卡开机,再关机插显卡重启,固态硬盘才会重新出现。
上次文章的评论中很多人把它归结为显卡和M.2抢资源导致,但显然症状差异太大了,抢资源只会让设备降速而不会消失,而且显卡和M.2在B360上并没有资源冲突。
Intel官方文档说的很清楚,8代CPU都是24条lanes,内部4条固定分给核显,连通芯片组的DMI3.0也占用4条,剩下16条直通显卡。但Z370芯片组可以把这16条给显卡独占,或者拆分成8+8和8+4+4两种模式。部分主板就把这拆分出来的通道接到M.2,从而导致装M.2固态会让显卡减速。
而B360的16条直通lanes被Intel官方限制不能拆分,只能全部留给一块显卡使用,因此M.2也只能接到芯片组上,不存在跟显卡抢资源的可能性。
值友@Lacia 跟我的遭遇看来很像,SSD固态硬盘的兼容性问题可能性很大,因为这次升级后我现在正悲催的用集显在写这篇晒单:换华擎Z390依旧没解决问题,甚至显卡我也换过了,剩下一直在用的只有EX920固态硬盘。等过年几天空了,我换个M.2固态再继续测试确认吧。废话说完,下面正式开始晒这次的折腾过程。

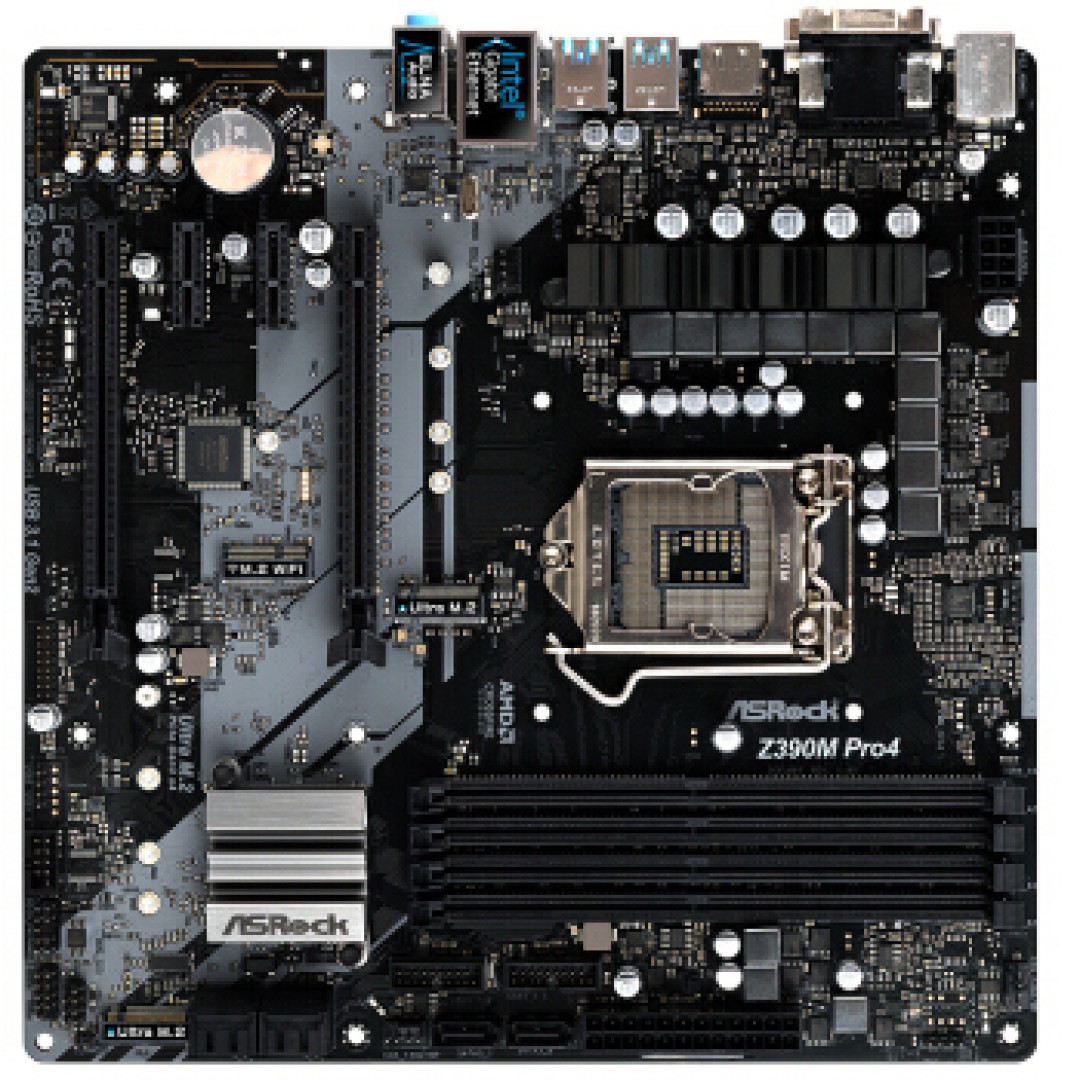

华擎Z390M Pro4
京东自营最便宜的Z390M主板,鉴于我B360配8086K这种事都干得出来,选个便宜主板再正常不过了。
便宜主板确实会显得比较简陋,高端主板那些铠甲乃至RGB跑马灯肯定是不会有的了,连后挡板都是简陋的薄不锈钢片。
主板上可以看到很多被精简留空的地方,比如RGB_LED灯的接口就空了一个,不过另一位置还是留了一个,好在我对这些杀马特灯光实在没好感,留着也不会用它。
散热片也都用很简朴的造型,不过供电倒是明显比B360强多了。
M.2 WiFi接口是我选择Z390而不是Z370的主要原因之一,芯片组内置了AC Wave2 WiFi和蓝牙5.0,只要买个CRF模块和天线插上就行了。
4个内存插槽则是我改用MATX主板的根本原因,因为之前留下太多的8G内存,而ITX普遍只有2个插槽。USB3.0扩展口也不是在主板底部,而是放在了靠近面板的方向,为我解决了一个难题。
没有DP接口是个遗憾,HDMI当然也不可能是2.0版本的。顺带说一句,很多人以为买块ITX主板装个小机器就能当HTPC了,实际上带HDMI 2.0接口,可以输出4K60Hz信号的集成主板市面上极少,仅有少数几块高价货,而想硬解4K HDR电影,至少要GTX1050才能胜任,推荐配置是GTX1060。而且3D解码、HDR、音频直通等配置复杂到让人怀疑人生,如果是看下载的高清为主,还是搞个高清播放器吧,ARM要灵活太多了。
酷冷至尊V550 GOLD模组电源
上次装机时候,多余的线几乎塞满两个光驱位,这次我想把这位置腾出来装硬盘,干脆就上个全模组电源了。
上次使用对酷冷的印象很好,这次还是买了酷冷的电源,550W功率完全足够我再升级显卡的需求,当然更看中的是噪音,它在这方面有特殊的设计。
V550GOLD包装要比我上次那个豪华了很多,电源和线材配件分别用一个布袋装着。
电源是抽拉收口内带软绒的布袋子,我平常外出就是用这样的袋子套好相机塞在挎包里,刚好用的上。而线材用的是魔鬼粘的方形尼龙袋子,可以留着收纳多余的线材。
V550GOLD整体成方形,比标准电源略长一点,因此可以容纳下14cm的风扇。同风量下大尺寸风扇的转速更低,噪音也更小,这对降噪是很有帮助的。而且这是通过80plus的高效电源,电源本身消耗的功率很低,发热量并不高,负荷在40%以下风扇会直接停转,按我的使用情况,只要不玩游戏就完全是静音的。
电源的背后则比其它电源多了一个Hybird开关,这正是电源的减噪开关,按下后电源风扇的速度会进一步降低,对我这样平常玩游戏不多的人来说,需要时候再关闭Hybird模式无疑是个极好的选择。
全模组的优势,需要哪个插哪个,虽然主板电源线必不可少,半模组也能做到类似效果,但模组电源难免还要折腾定制线实现完美走线,半模组的定制线就很受限了。
配送的线材:主板24pin+8pin各一条、特别加粗线材的显卡8pin*2一条、SATA*4两条、老硬盘用的D口*4一条、还有D口转软驱口一条,基本上不会有不够用的情况。
与MWE550GOLD相比,虽然额定功率一致,但+3.3V、+5V、+5VSB都有所增强了。
装机过程
首先把电源塞进机箱。V550GOLD长度增加了2cm,部分电源前置的机箱可能会不好安装,我这个机箱还能塞进去,机箱盖板的搭扣已经刚好顶着电源了,如果再长1cm就没法用了。
然后收拾主板进机箱前需要预装的东西,先把8086K装上主板。
装好利民银箭ITX-R的散热器扣具。

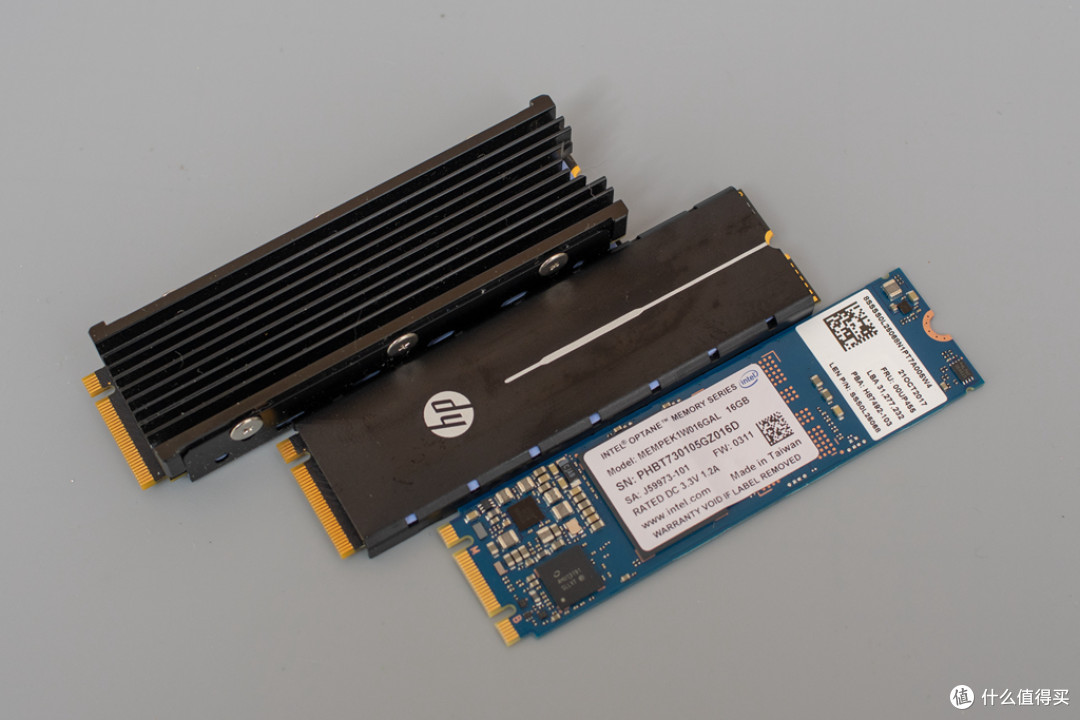

惠普EX920固态硬盘512G+1T,还有一片式16G的Intel傲腾,这次折腾主要是想把原先装系统的512G固态换出来。

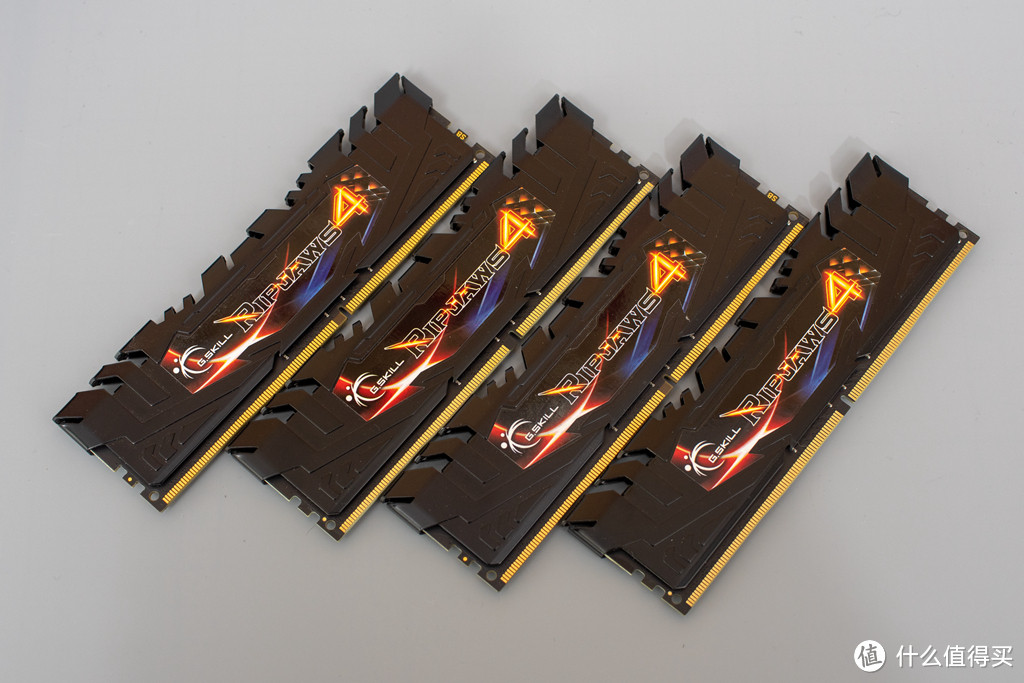

4条8G的芝奇DDR4 2400,当初199价位时候买的,就因为ITX主板插槽不够,等16G单条降到400价位错过了囤货时机,至今都没用的上16G单条的。。。
技嘉ITX版1060 6G显卡,大概是小卡比较稀少的关系,相比大卡而言价格跌的慢很多,不过其实我现在没必要用小卡了,今年对电脑的折腾大概也就换个显卡差不多了。
闲置挺久的3T绿盘,当初一次买了两块,另一块已经牺牲了。3.5寸硬盘配上这种支架,就能装进5.25寸光驱位了。
因为硅胶垫脚的关系,硬盘只能安装在上面的光驱位,下面的固态硬盘我只用了一颗螺丝固定,反正没有震动问题。
实际装机后又调整了一下固态硬盘位置,多余的线材塞进这半个光驱位没啥问题。
顺便说一下流传多年的小技巧:把SATA线绕在笔上收紧。
取下来就变成一条伸缩自如的弹簧线了,对于过长的SATA线非常有效,只是绕的时候注意SATA插头的方向,配合主板和硬盘的方向才会有最佳效果。

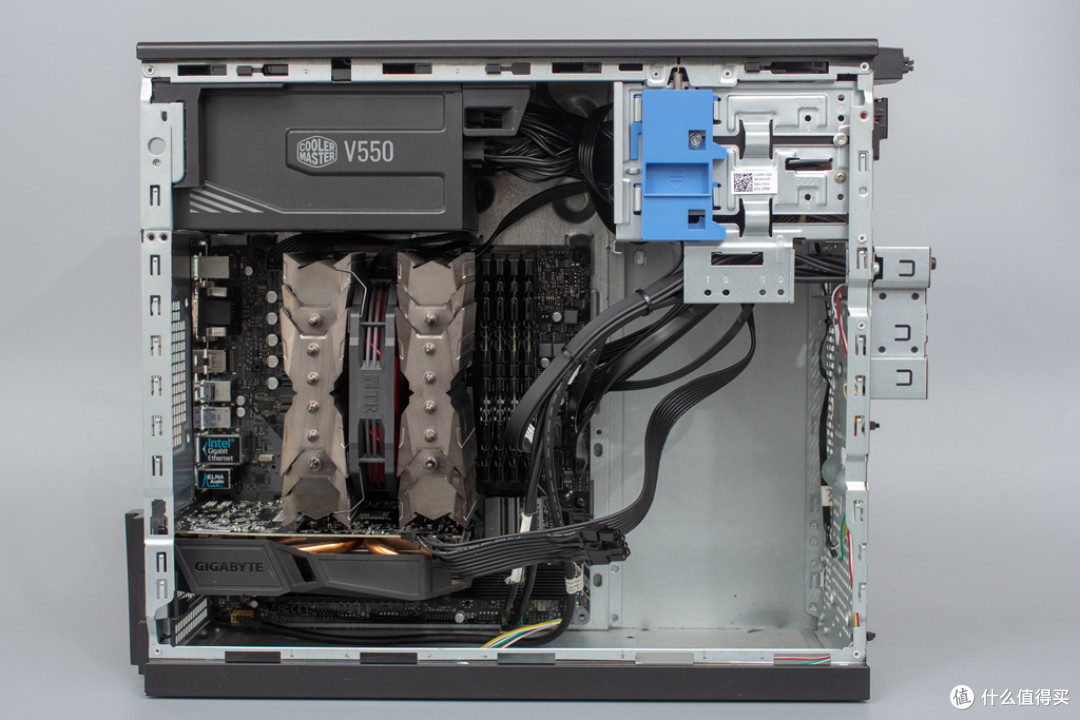

装机完成,理线看起来并没有比之前更整齐,那是因为增加了硬盘多了两条线,而且原先装机时候因为USB3.0接口线太短,我是直接给藏起来了没接,这块主板的USB3.0接口位置很方便,终于可以用上了。
前面也说过,换了主板之后,我电脑插显卡M.2固态就丢失的问题还是没解决,所以我又怀疑到了显卡上,到媳妇电脑里拆来了RX480。我这次才发现RX480有3个DP接口而GTX1060只有1个,原先我只能通过DP的菊花链功能接两个显示器,下次必须买个DP接口不止一个的显卡了。
头痛的M.2固态丢失问题还是没解决,我暂时用着没独立显卡的电脑,等我换块SSD试试再说吧。长显卡对走线反而更有帮助,下次折腾应该就是换显卡的时候了,大概已经有了想法:给显卡增加个独立的散热风道、换定制线、搞伪背板走线。
小编注:本文作者@木小偶 是什么值得买生活家
他的个人自媒体信息为: 新浪微博:@木小偶E(https://weibo.com/emailwz)
