碳化硅方案设计，昱能500W光伏逆变器拆解
2026-08-31 09:49:34
0点赞
0收藏
0评论
前言
本期拆解带来的是昱能科技推出的光伏并网微逆变器YC500A，这款逆变器输出电压为交流220V，额定交流输出功率为500W。逆变器直流最高输入电压为55V，支持22-45V最大功率跟踪，最大输入电流为12A，具备双路直流输入。
逆变器外壳为金属材质，具备IP65防护等级。在逆变器侧面设有螺丝固定的安装支架，逆变器在两侧设有直流输入接线和交流连接线，用于太阳能直流输入和逆变交流输出，机身侧面还设有指示灯。下面就带来这款光伏微型逆变器的拆解，一起看看内部的设计与用料。

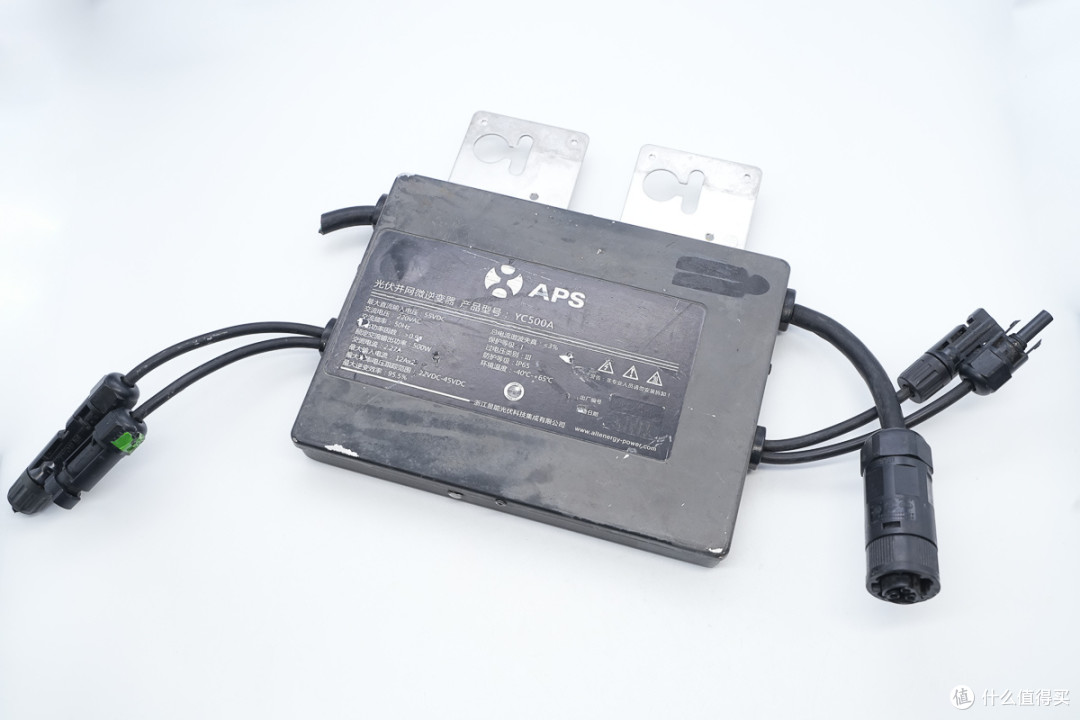

昱能500W光伏逆变器外观

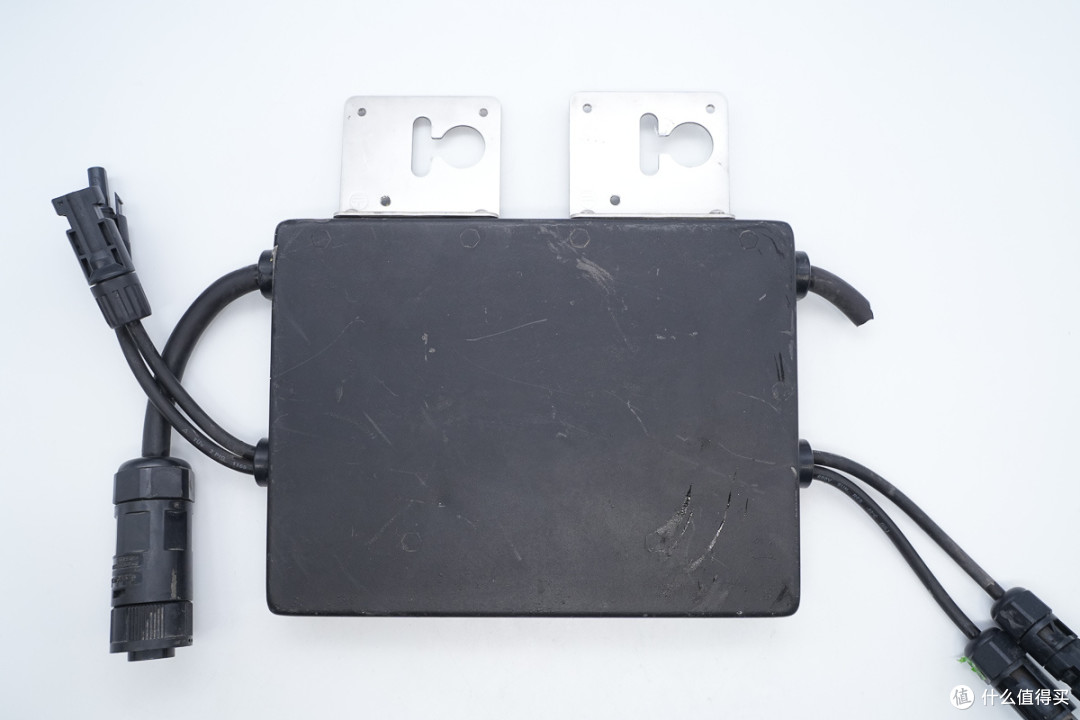

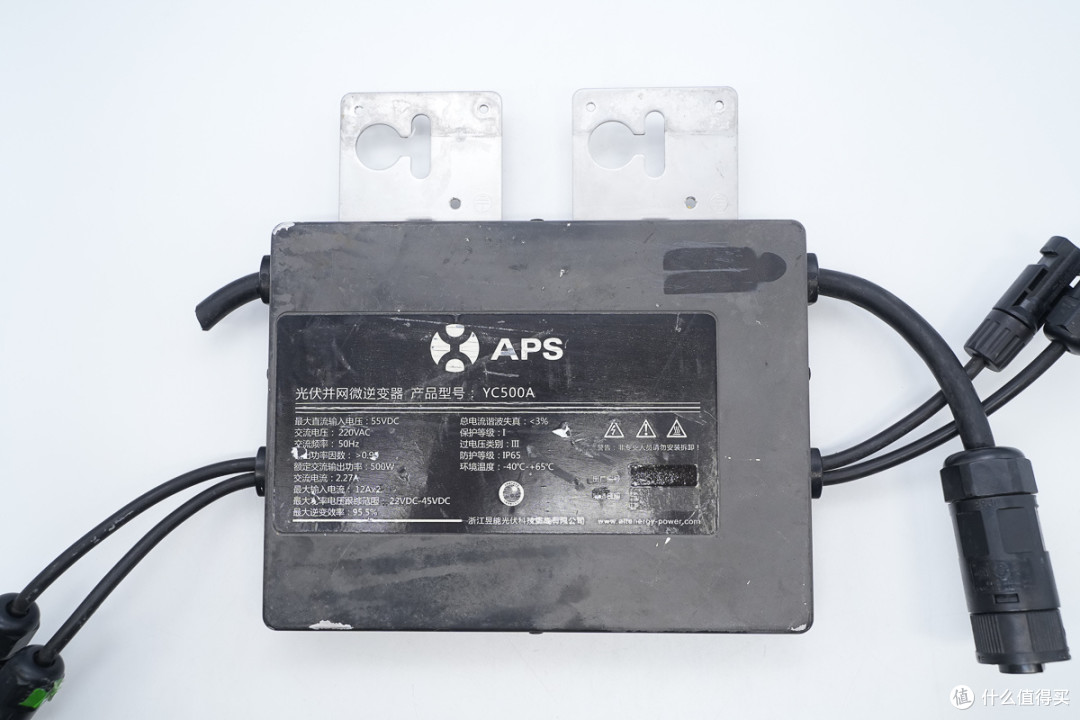

昱能这款逆变器左右两侧设有MC4连接器和交流输入输出线，顶部设有安装挂板。

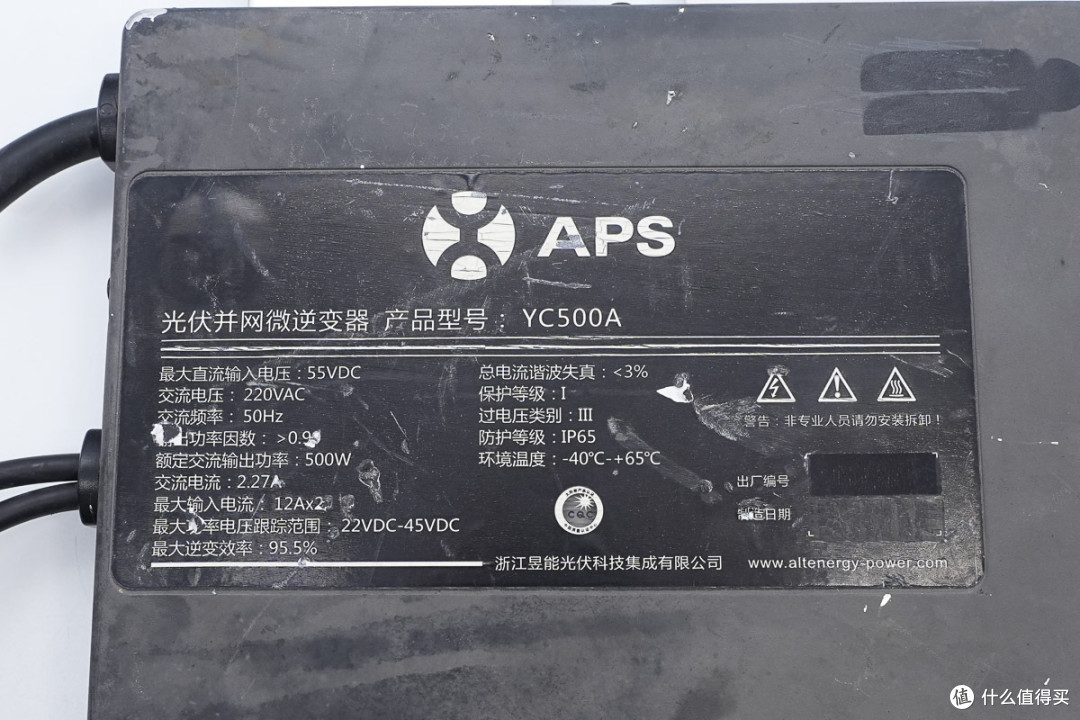

机身正面粘贴信息标签。
光伏并网微逆变器
产品型号：YC500A
最大直流输入电压：55VDC
交流电压：220VAC
交流频率：50Hz
输出功率因数：＞0.99
额定交流输出功率：500W
交流电流：2.27A
最大输入电流：12Ax2
最大功率电压跟踪范围：22VDC-45VDC
最大逆变效率：95.5%
总电流谐波失真：＜3%
保护等级：Ⅰ
过电压类别：Ⅲ
防护等级：IP65
环境温度：-40℃-+65℃
浙江昱能光伏科技集成有限公司

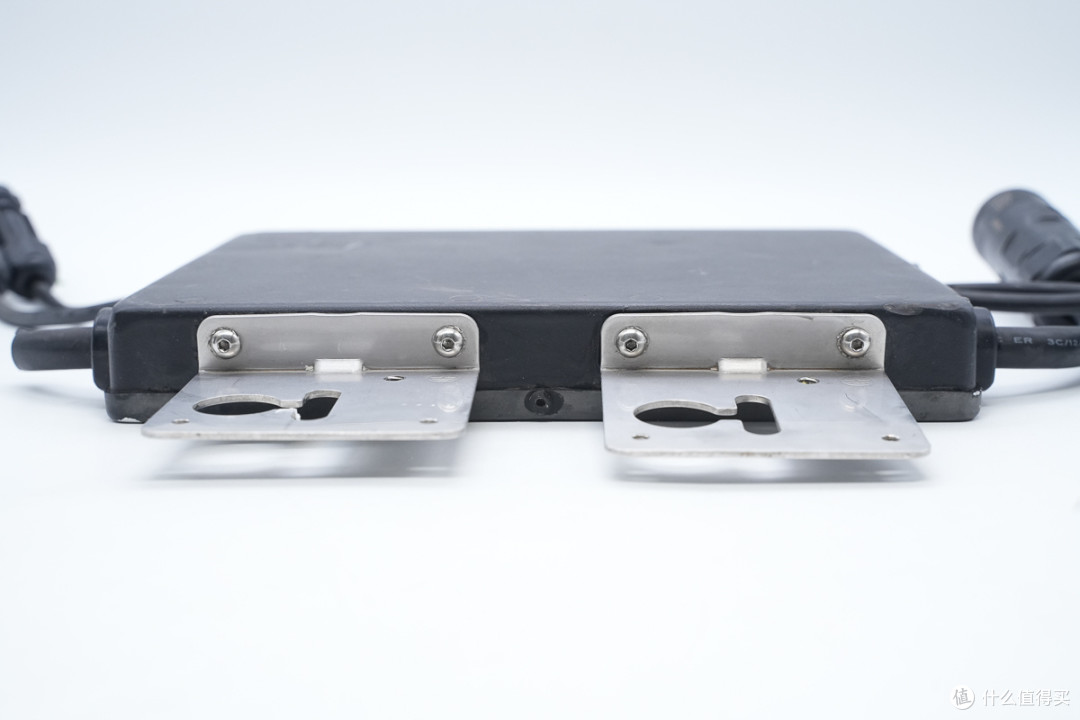

逆变器顶部设有安装挂板。

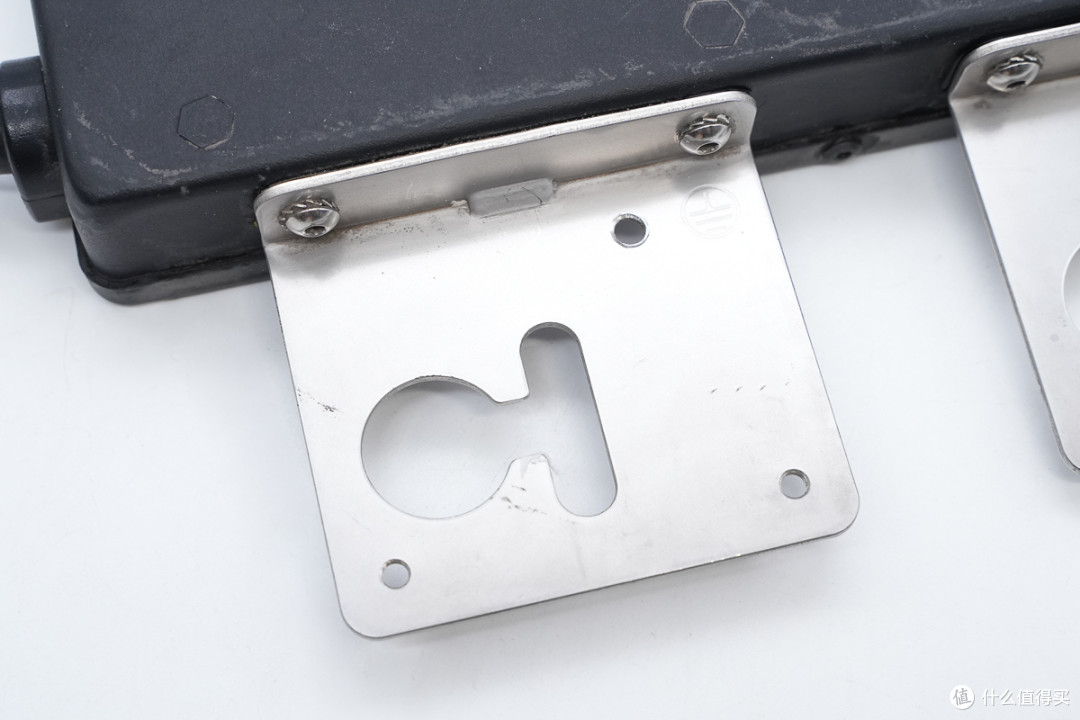

逆变器安装挂板特写，通过螺丝固定。
逆变器后盖涂有黑色油漆。

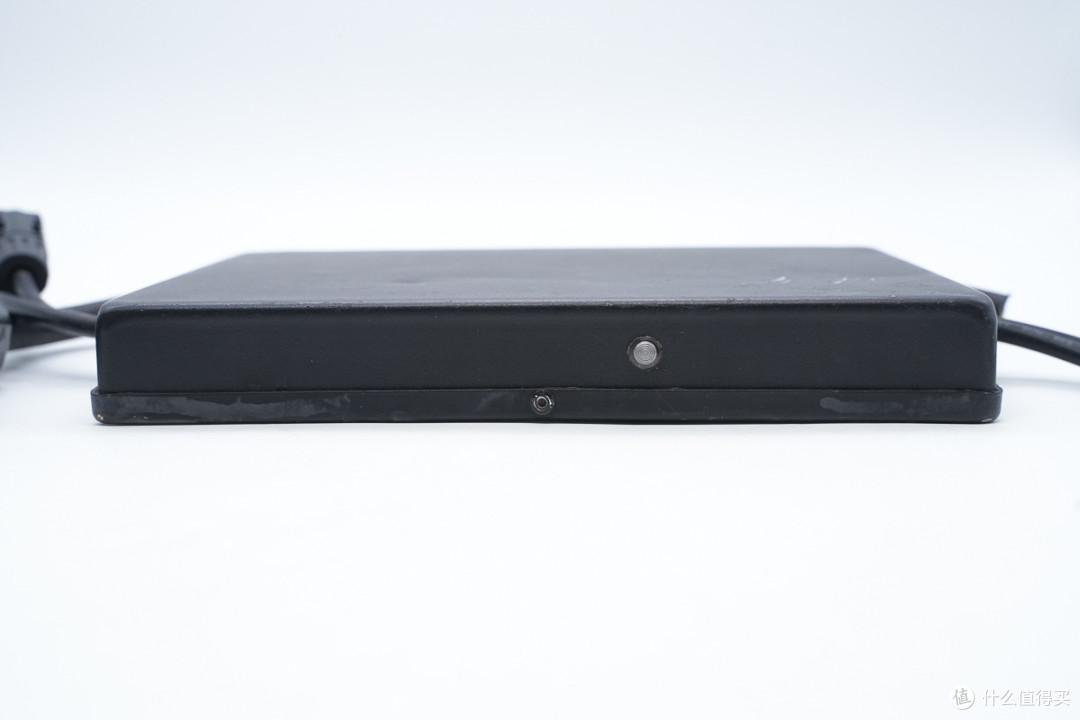

逆变器侧面设有LED指示灯，壳体通过抽芯铆钉固定。

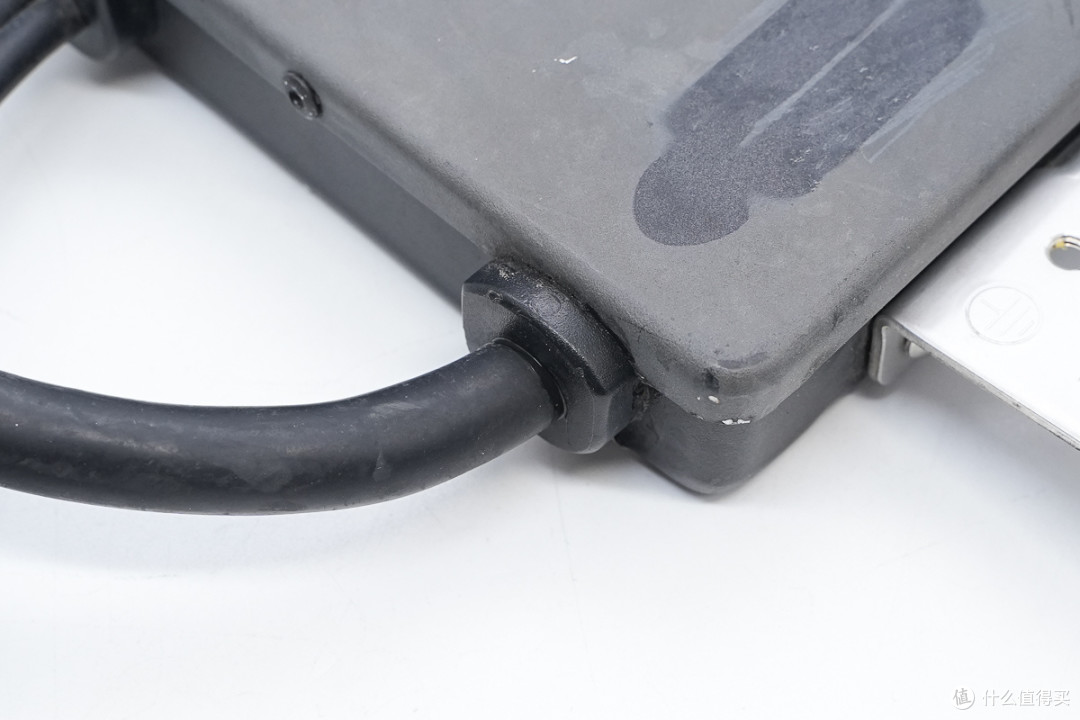

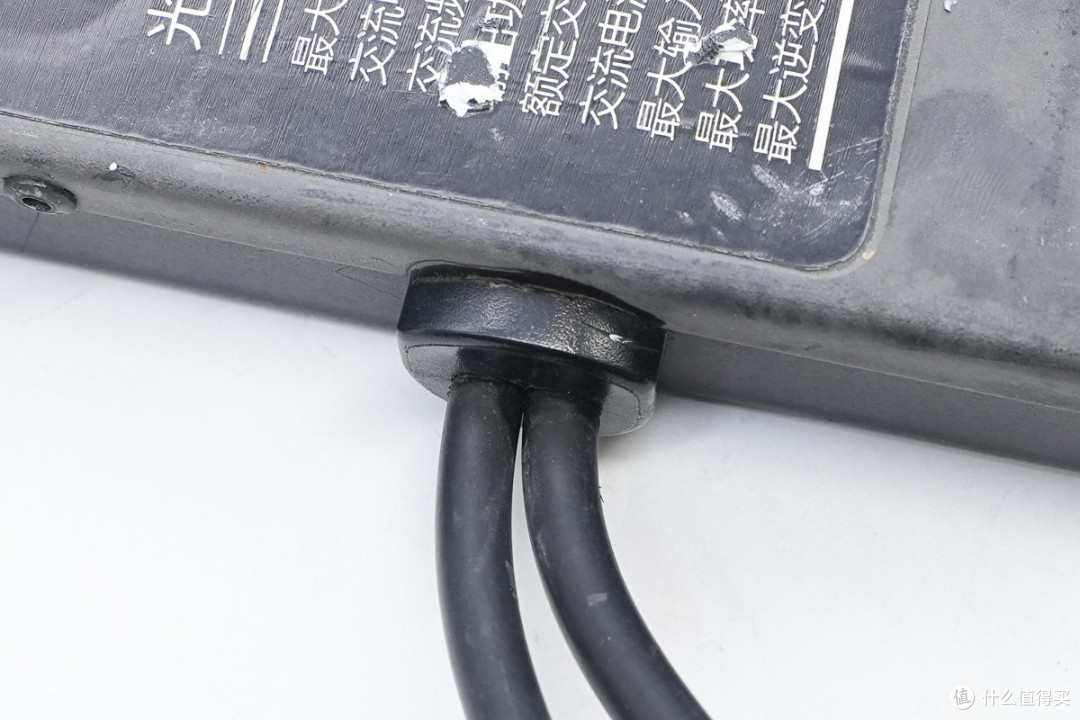

逆变器直流输入线与壳体之间采用注塑密封。

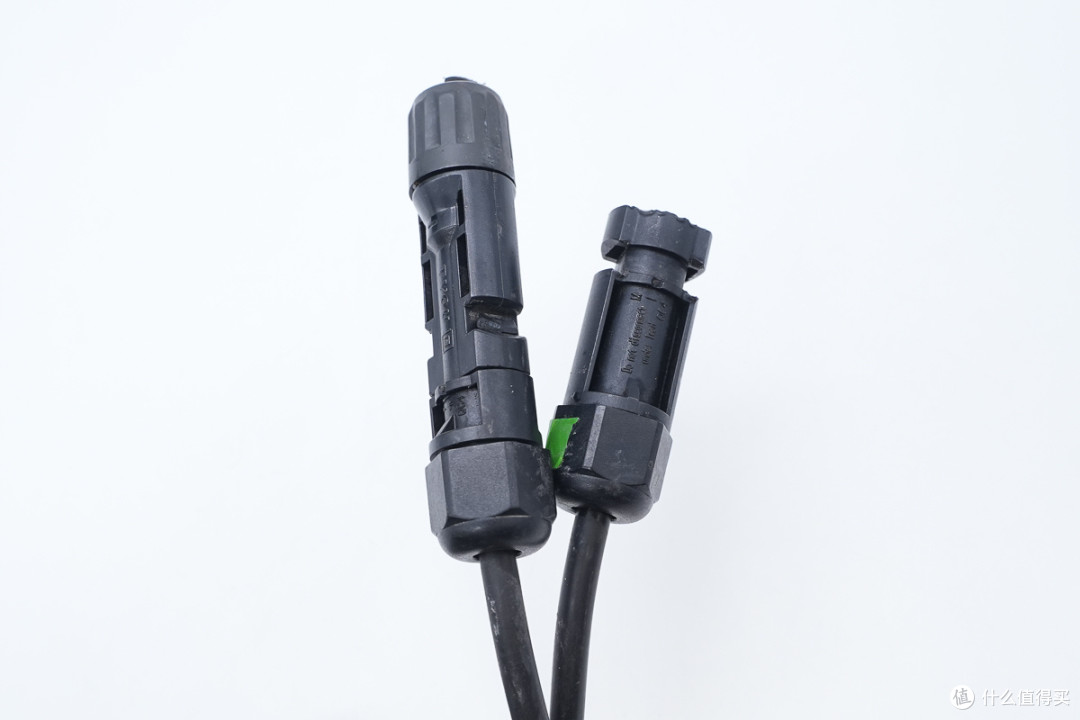

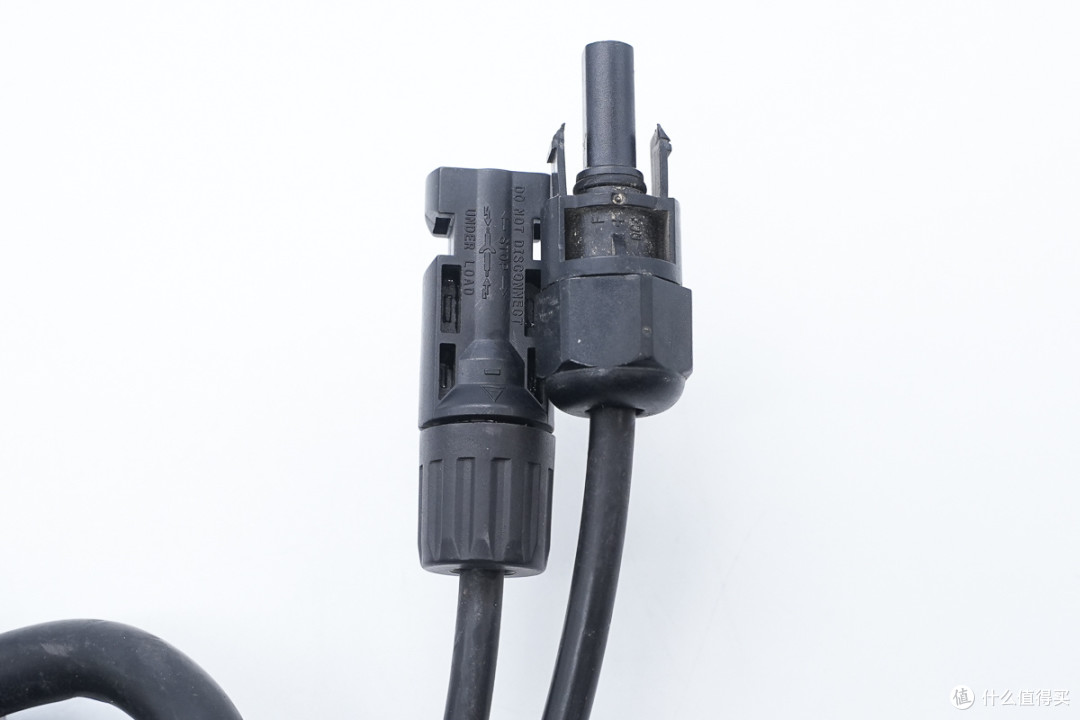

直流输入线采用MC4连接器。
另一侧的输入线也采用注塑密封。
直流输入线同样采用MC4连接器。
交流输出线采用注塑密封。

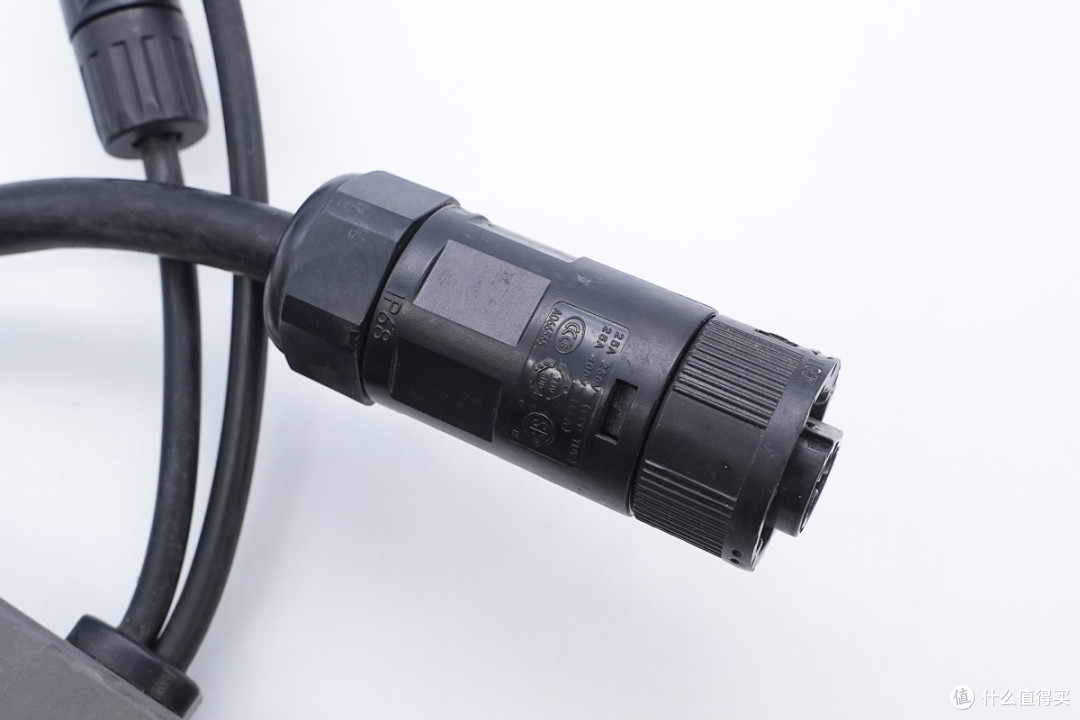

连接器具备IP68防护能力。

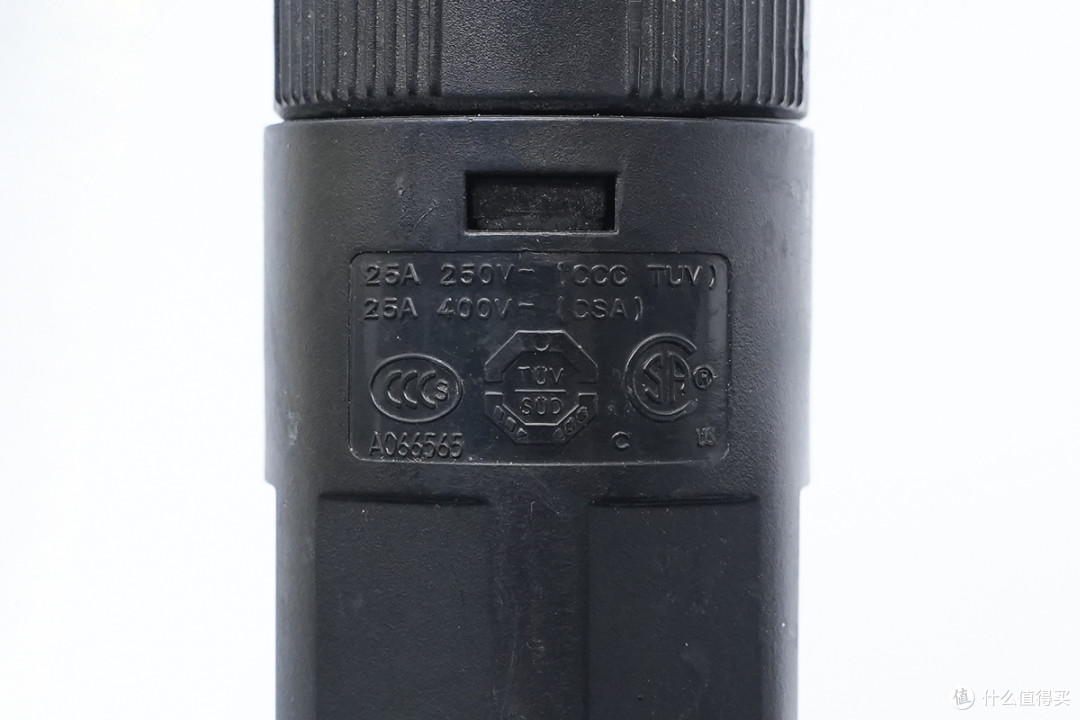

连接器侧面铭牌特写。

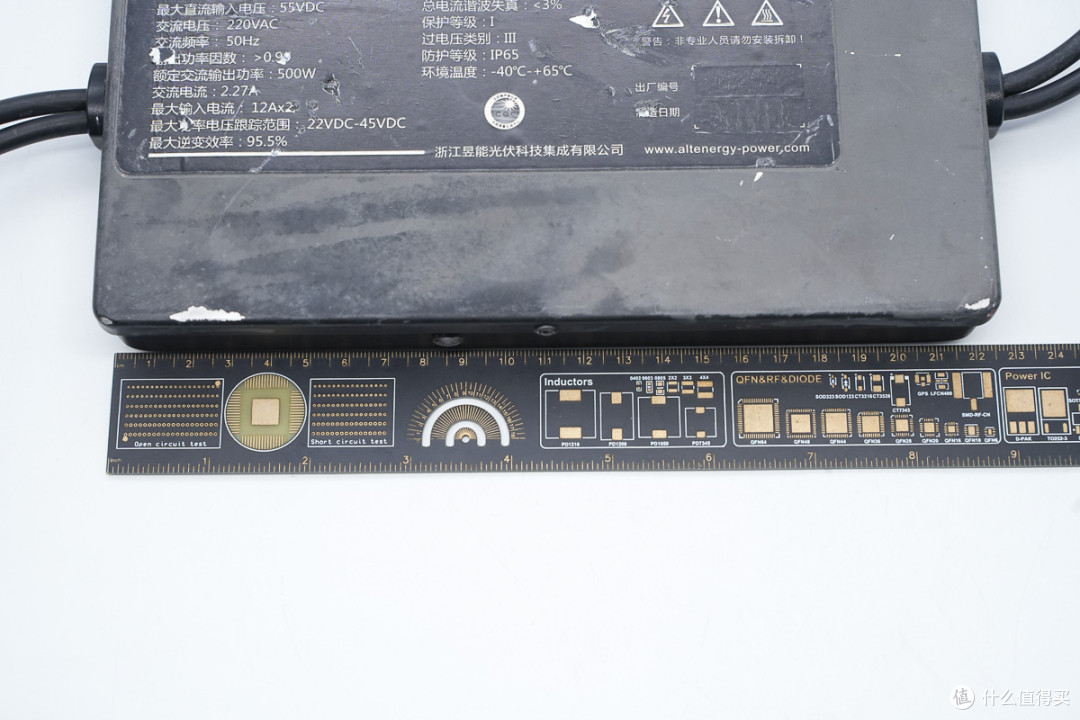

测得逆变器模块宽度约为220mm。

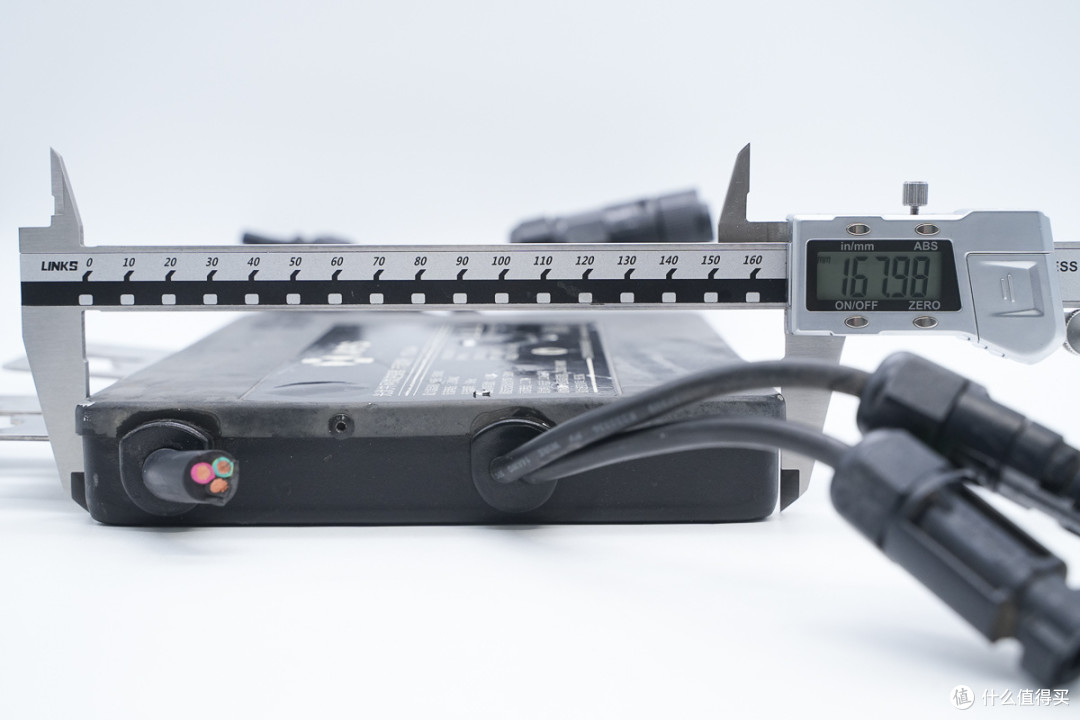

逆变器模块高度约为168mm。

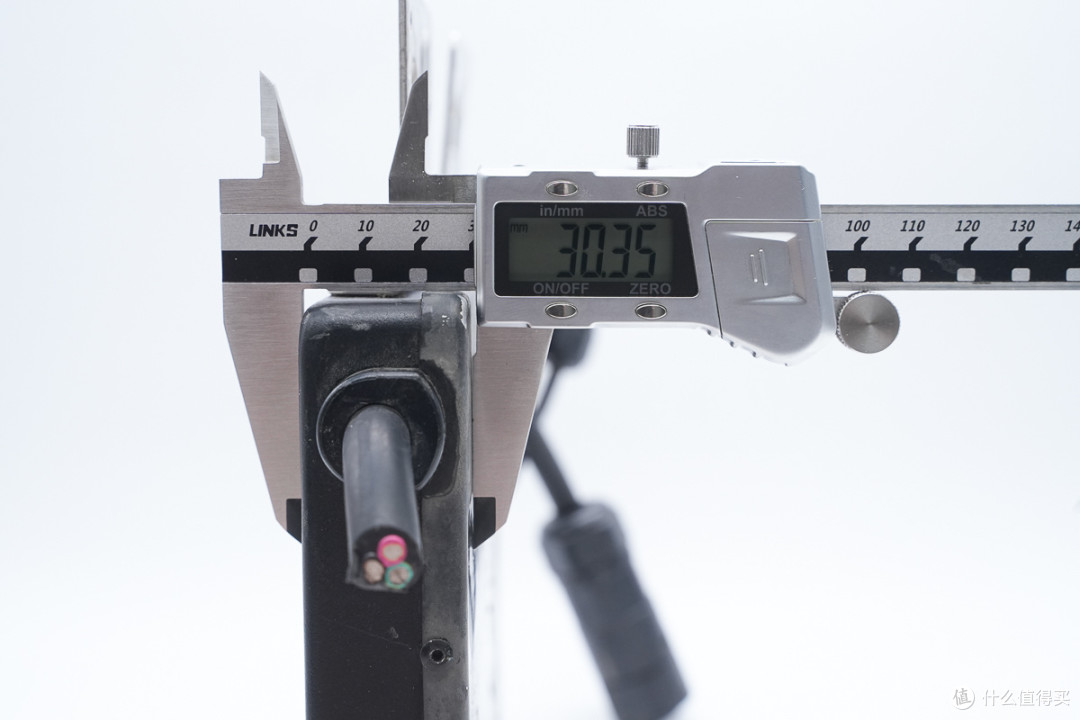

逆变器模块厚度约为30.3mm。

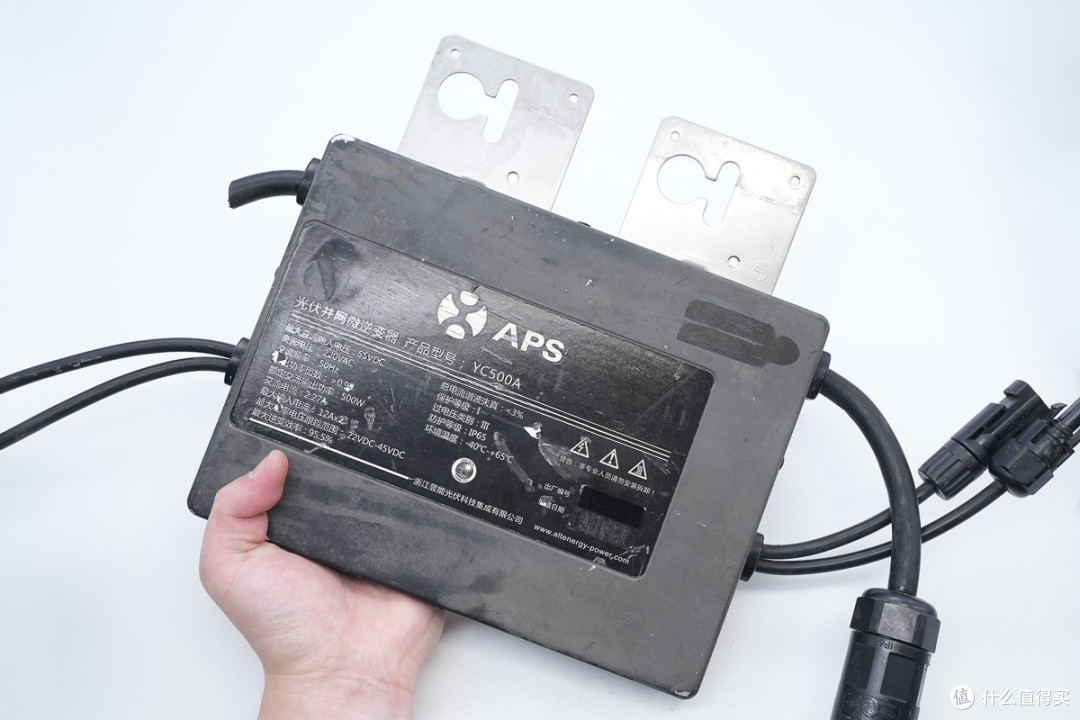

逆变器拿在手上的大小直观感受。

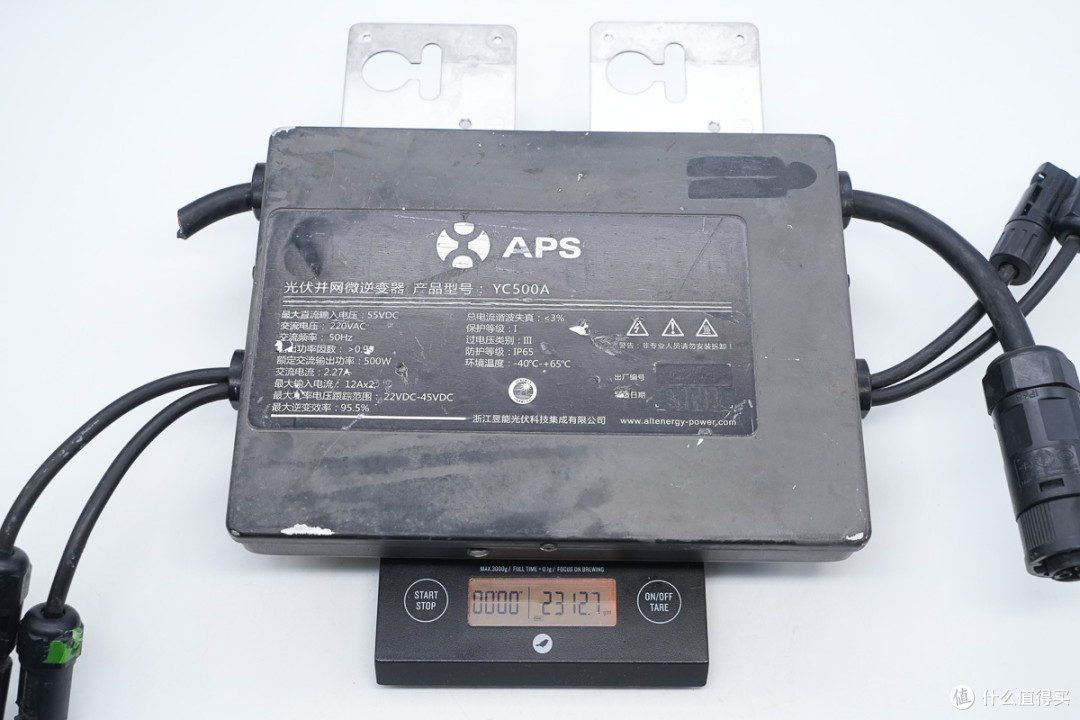

测得逆变器重量约为2313g。
昱能500W光伏逆变器拆解
看完了昱能这款微型逆变器的外观展示，下面就进行拆解，一起看看内部的设计和用料。

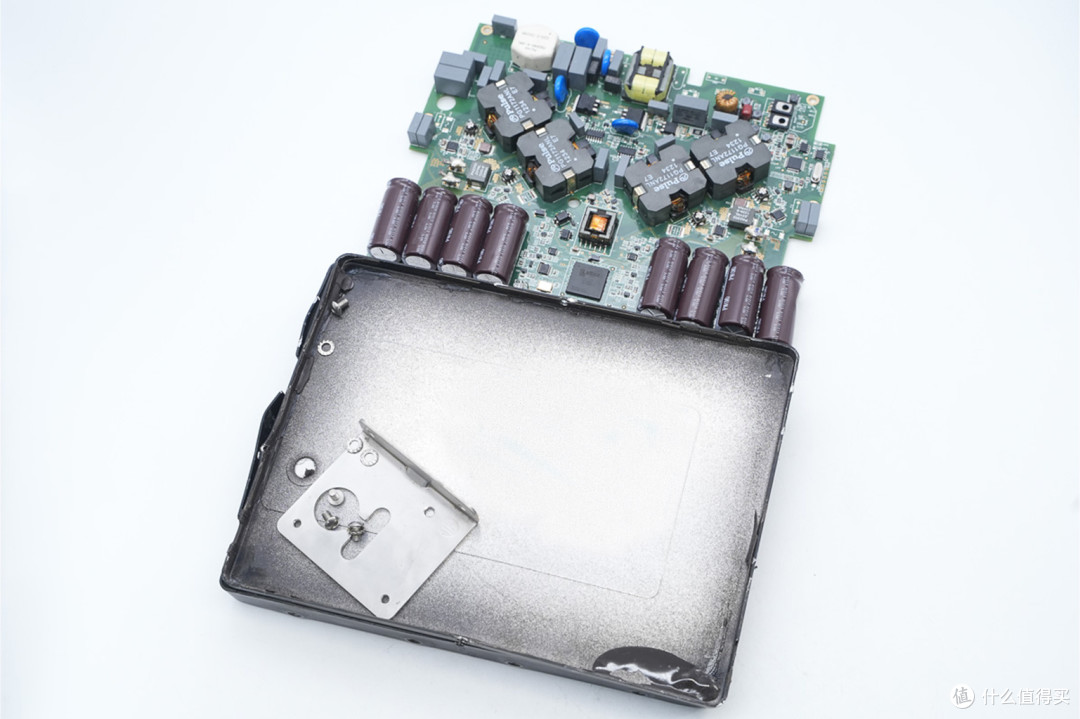

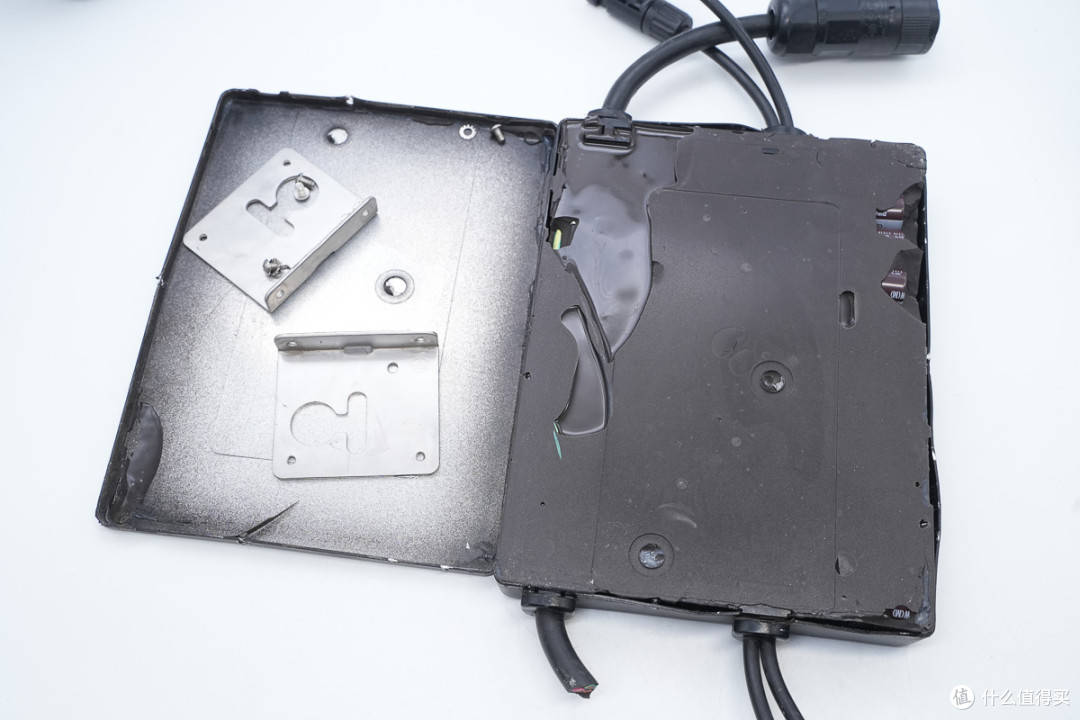

首先拆开逆变器外壳，内部灌胶填充导热。

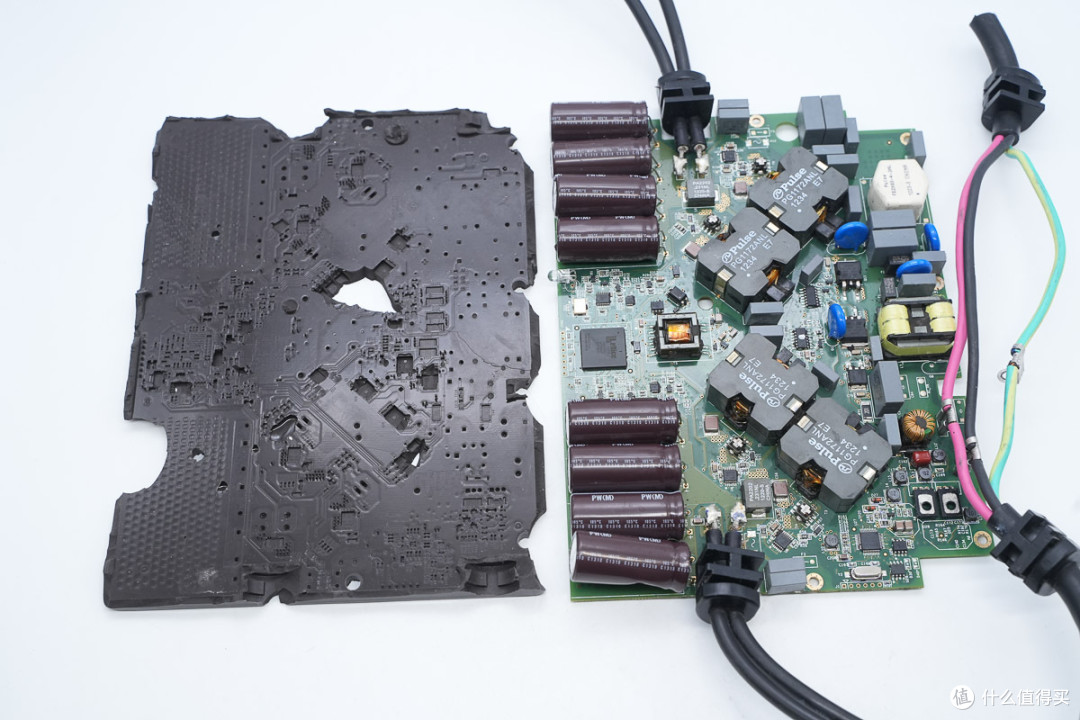

拆解取出PCBA模块，并清理掉正反面覆盖的导热胶。
逆变器直流输入线采用焊接连接，交流输出线采用插接件连接。

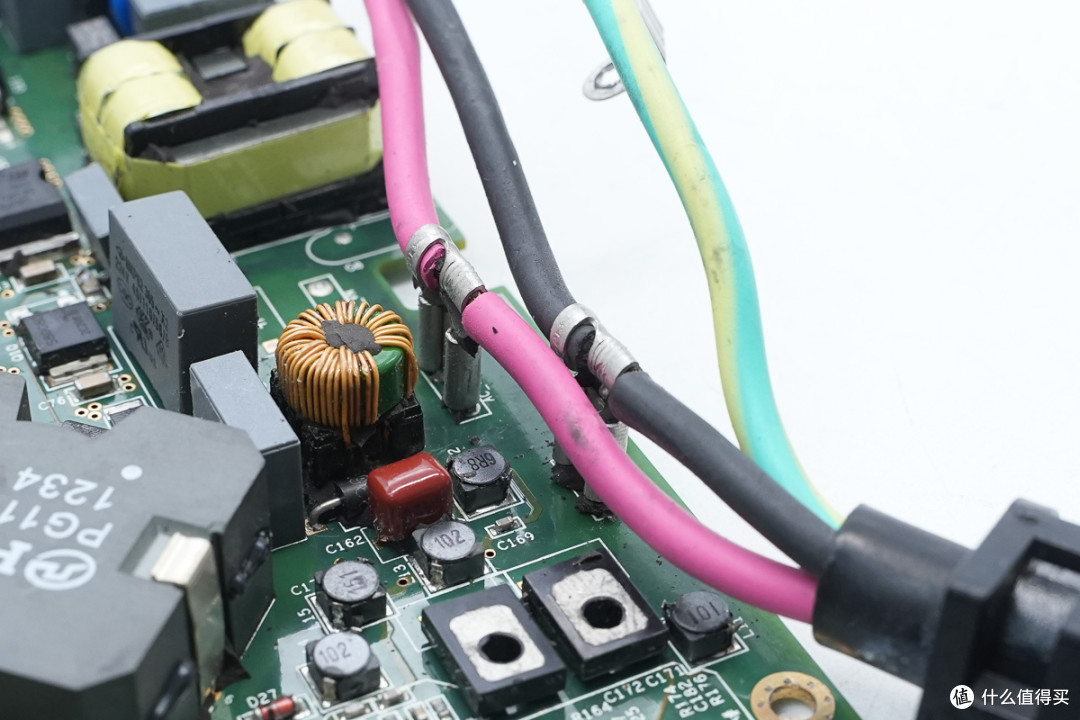

交流输出线压接到插接件连接。

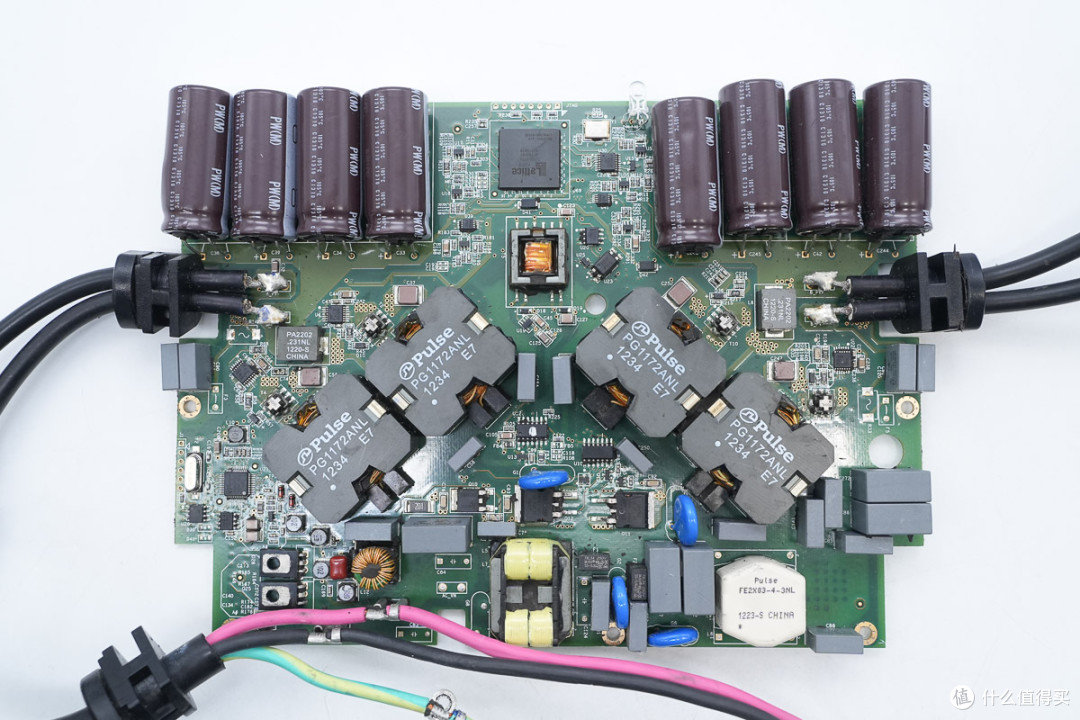

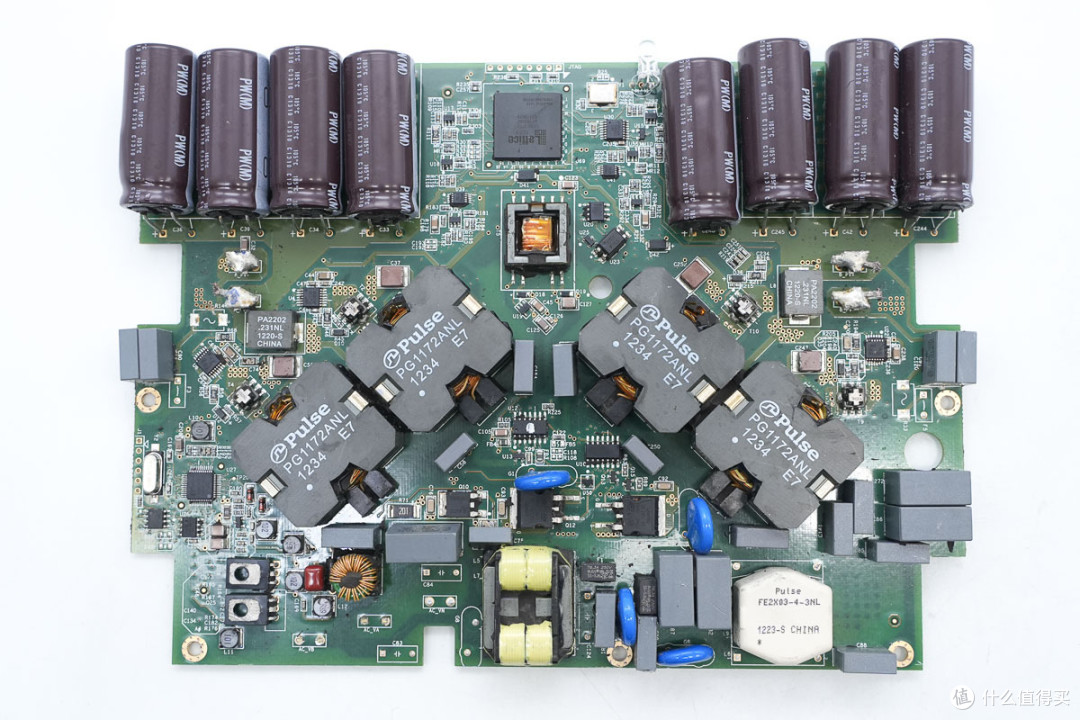

PCBA模块正面一览，左上角和右上角设有滤波电容，中间位置设有FPGA芯片，下方设有电源变压器。在滤波电容下方设有滤波电感，驱动器，滤波电容和电流互感器。中间位置设有四颗升压变压器。
左侧下方设有电力通信芯片，中间位置设有触发器和MCU，输出调制管，右侧下方设有滤波电感，保险丝，压敏电阻和安规X2电容。

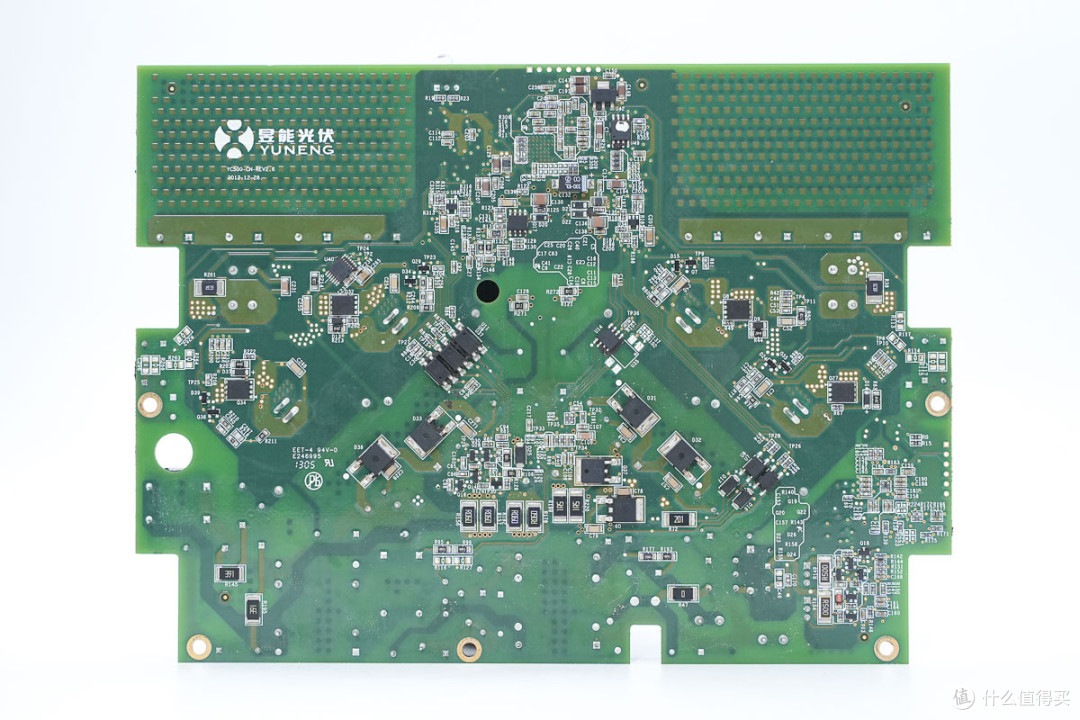

PCBA模块背面设有升压开关管，存储器，二极管和可控硅。

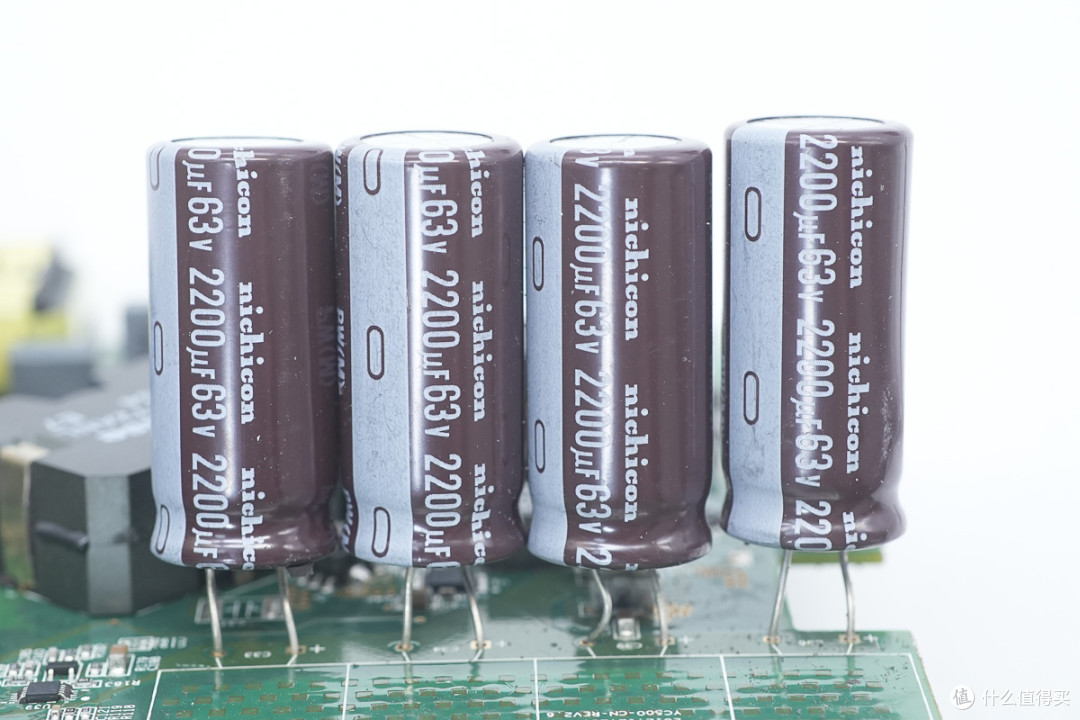

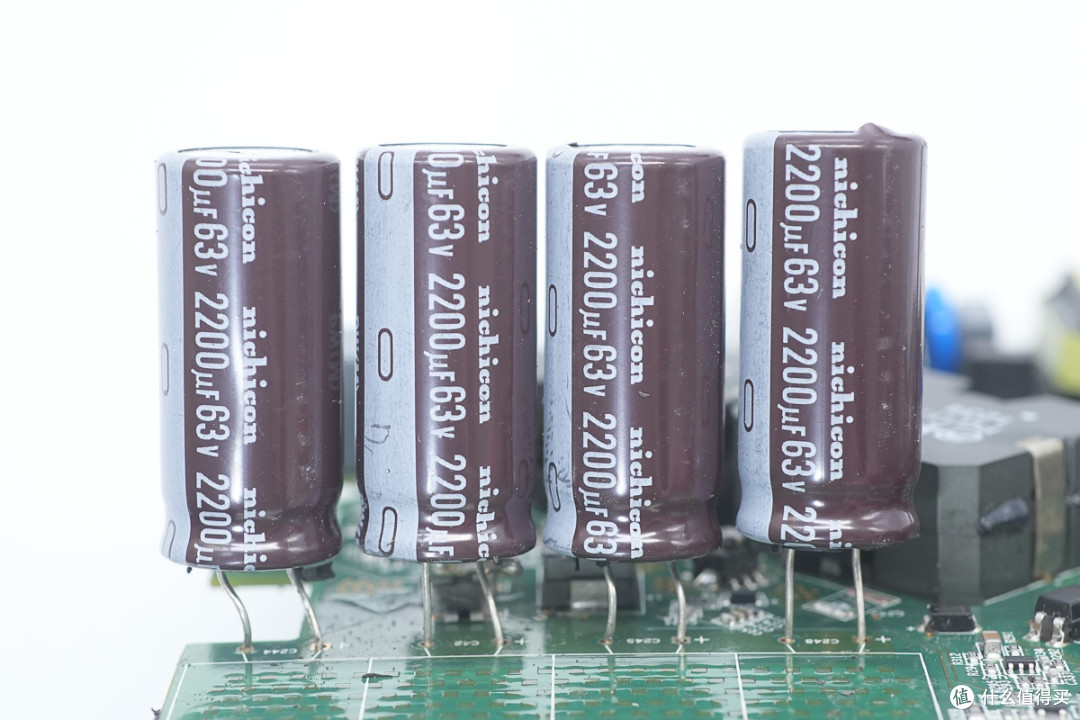

输入端滤波电容来自尼吉康，为UPW系列小体积低阻抗电解电容，规格为2200μF63V。

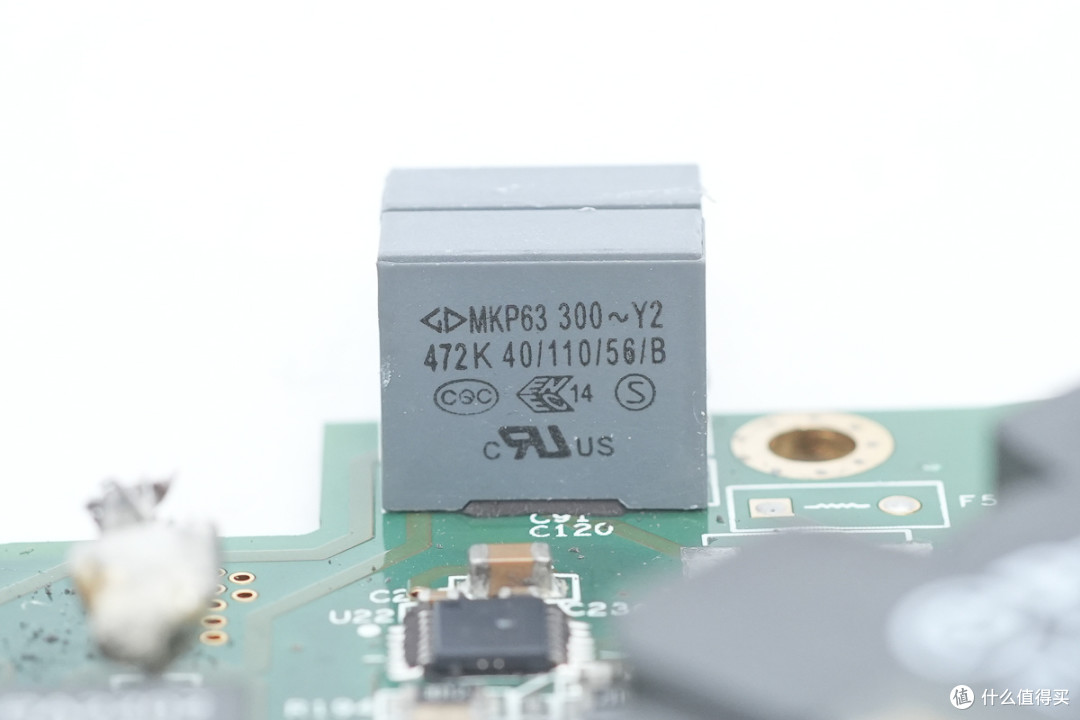

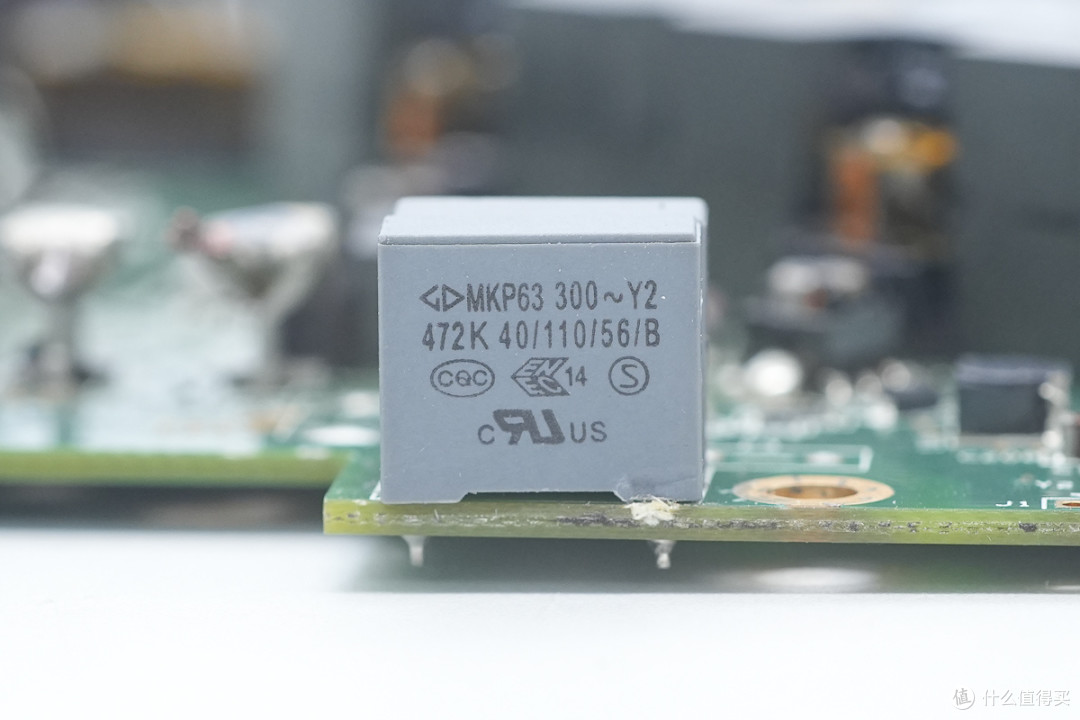

Y电容来自厦门法拉电子，规格为4700pF。

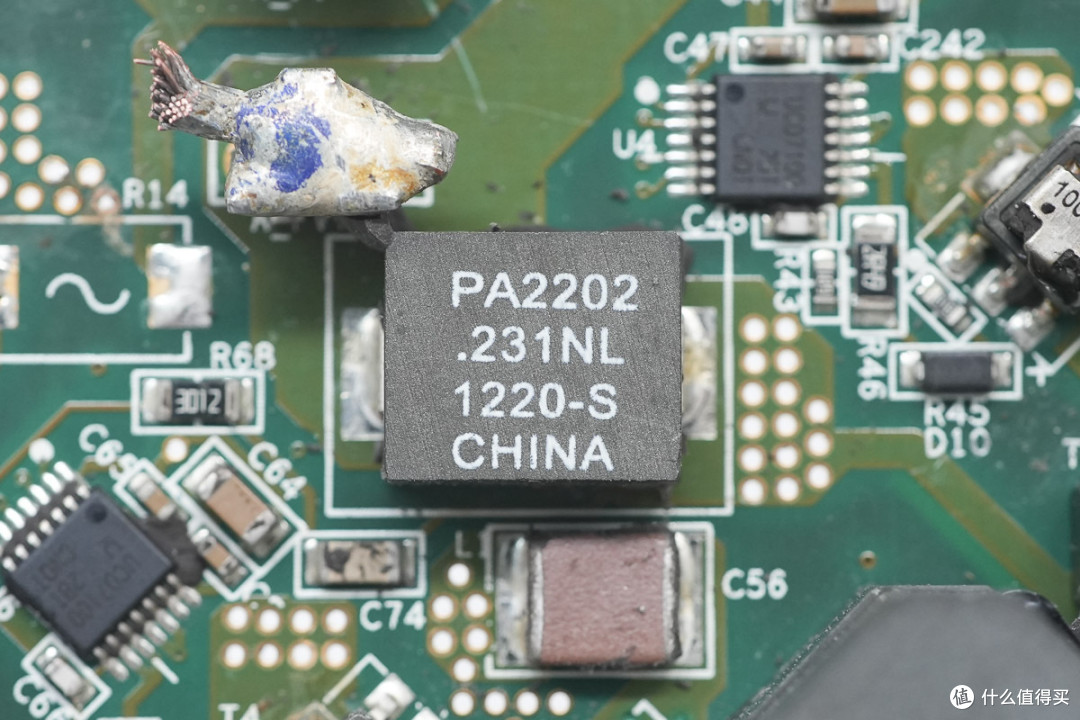

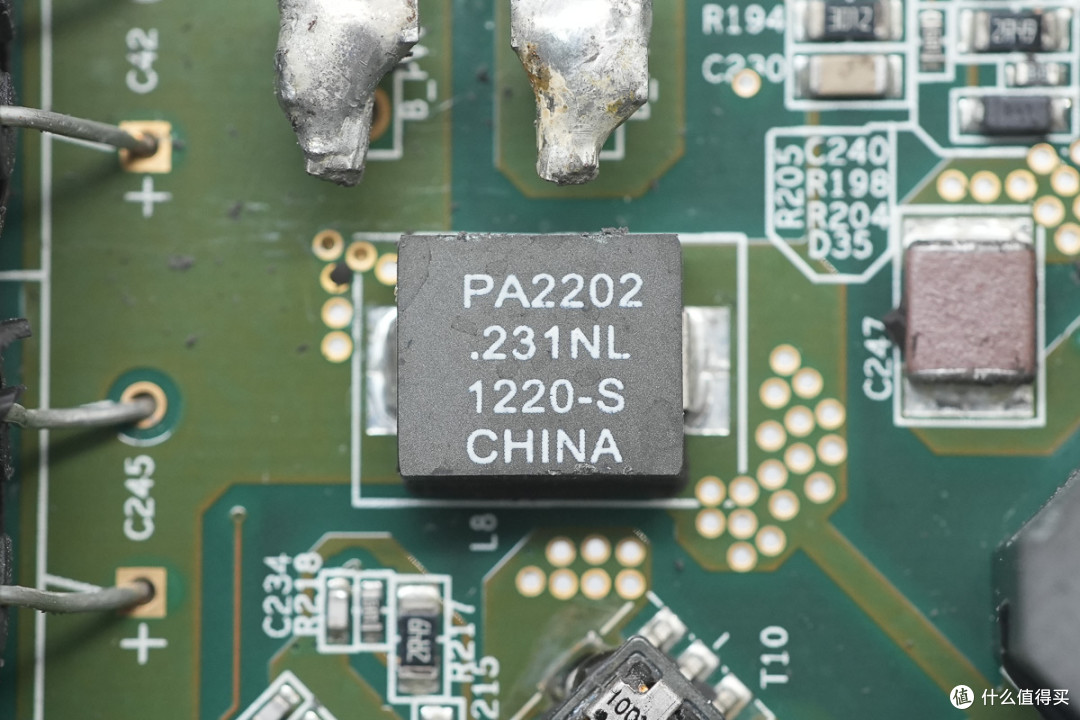

滤波电感来自普思，型号PA2202.321NL，电感量325nH。
另一侧4颗滤波电容规格相同。
Y电容规格为4700pF。
滤波电感规格相同。

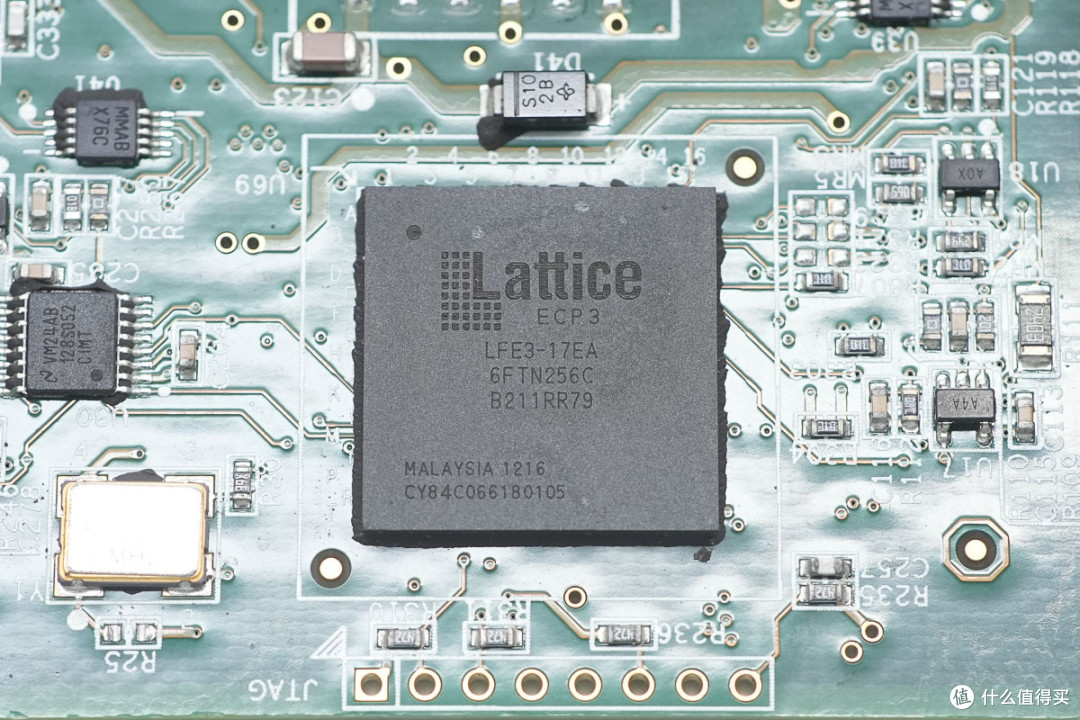

FPGA芯片来自莱迪思半导体，型号LFE3-17EA-6FTN256C，为ECP3系列产品，内置17K LUTs，内核电压1.2V，具备133个I/O接口，集成4个SERDES通道，支持3.2Gbps传输速率，采用256-ball ftBGA封装。

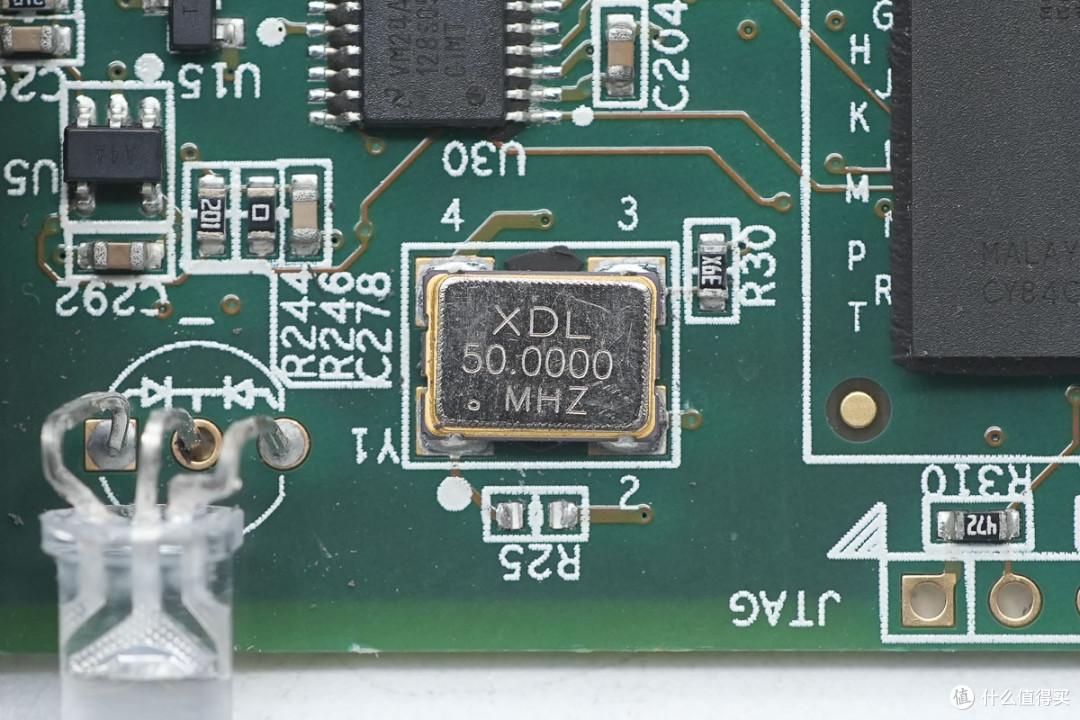

芯片外置50.0000MHz时钟晶振。

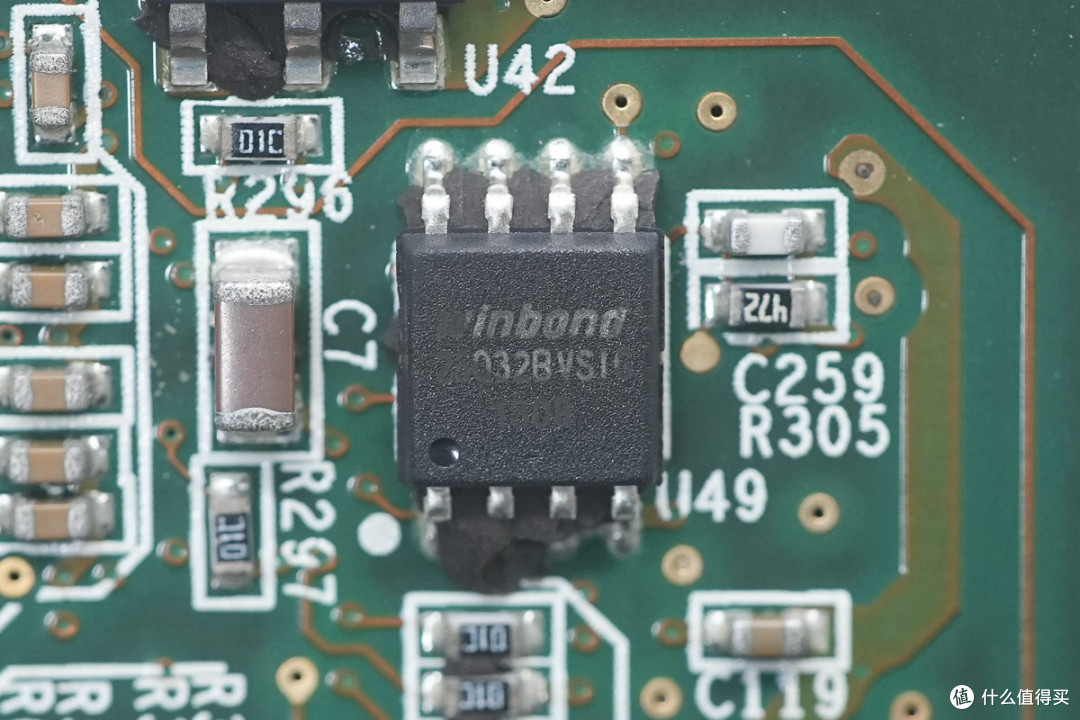

存储器来自华邦，型号W25Q32BV，容量为4MB，支持2.7-3.6V工作电压，采用8-pin SOIC封装。

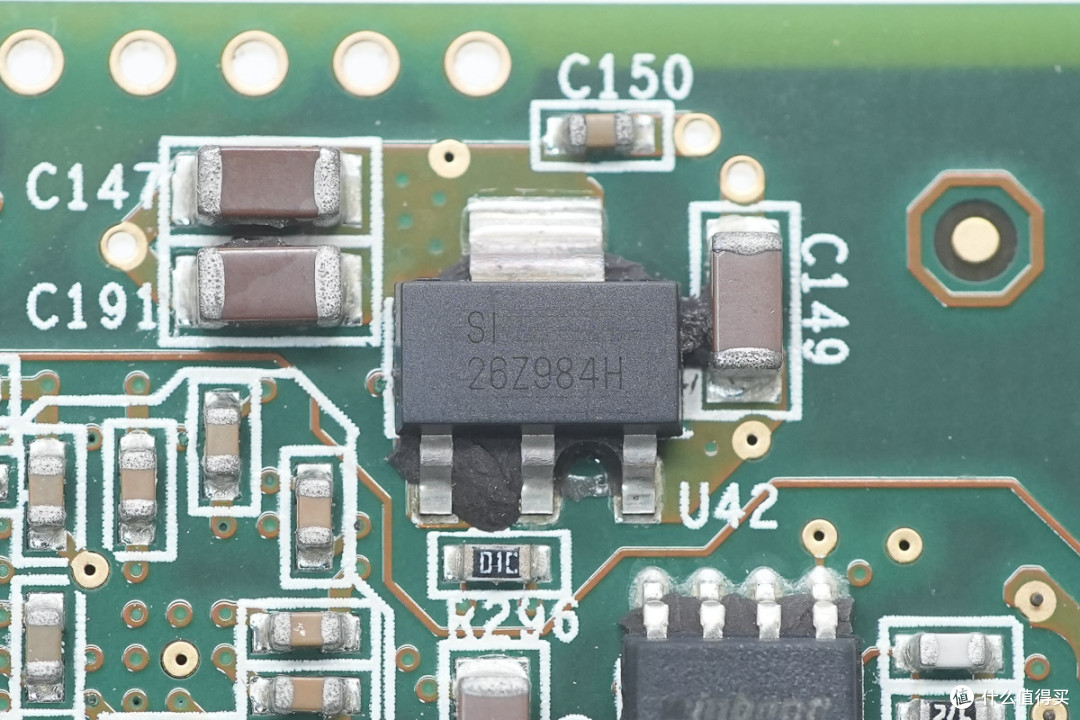

为FPGA芯片供电的稳压芯片丝印26Z984H。
滤波电容来自威世，为贴片钽电容，规格为330μF10V。

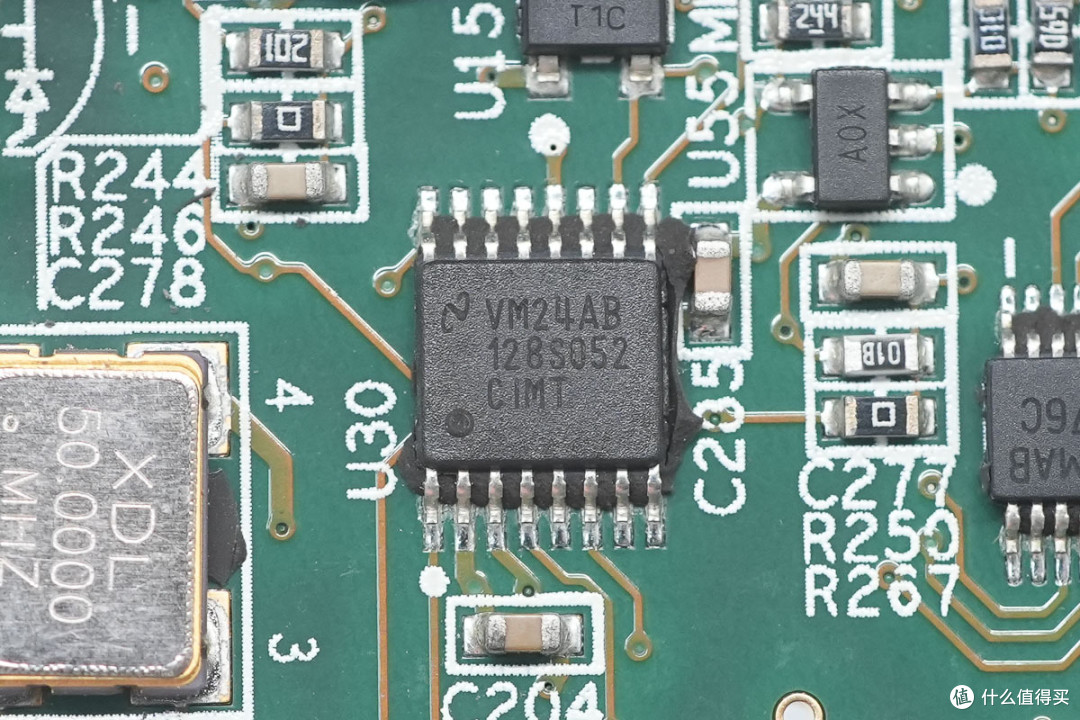

模数转换器来自德州仪器，型号ADC128S052，是一颗具备单端输入和串行接口的12位，500kSPS，8通道SAR ADC，采用TSSOP16封装。

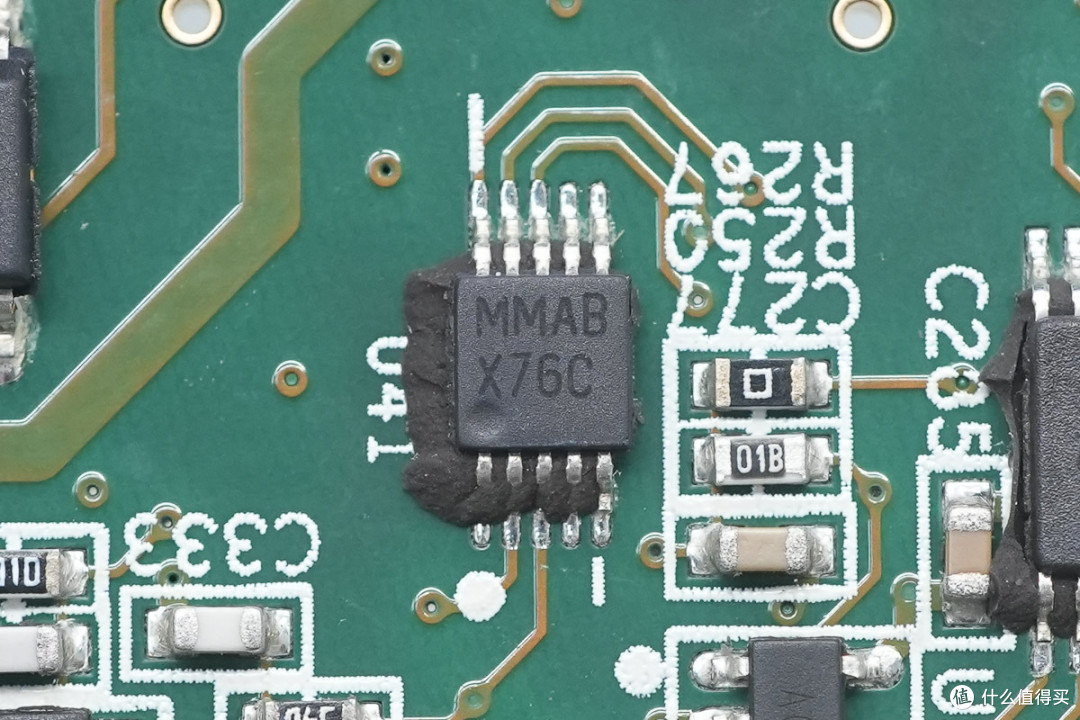

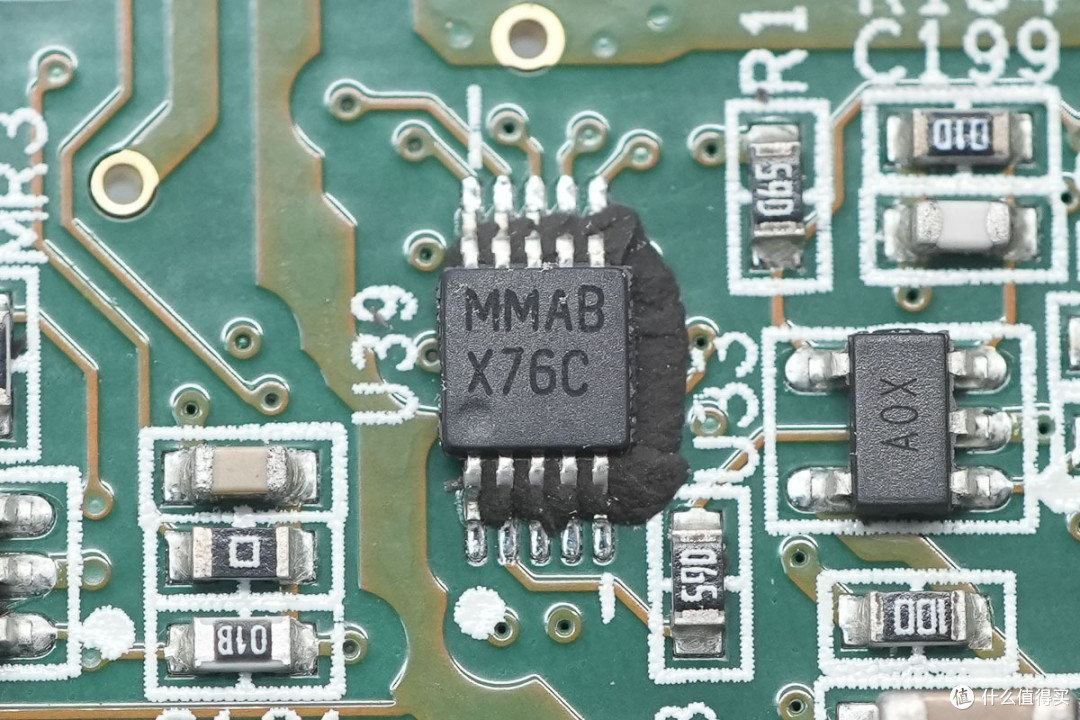

数模转换器来自德州仪器，丝印X76C，型号DAC082S085，是一颗具有轨到轨输出的8位微功耗双路数模转换器，支持2.7-5.5V工作电压范围，具备SPI总线接口，采用VSSOP10封装。
另一颗数模转换器型号相同。

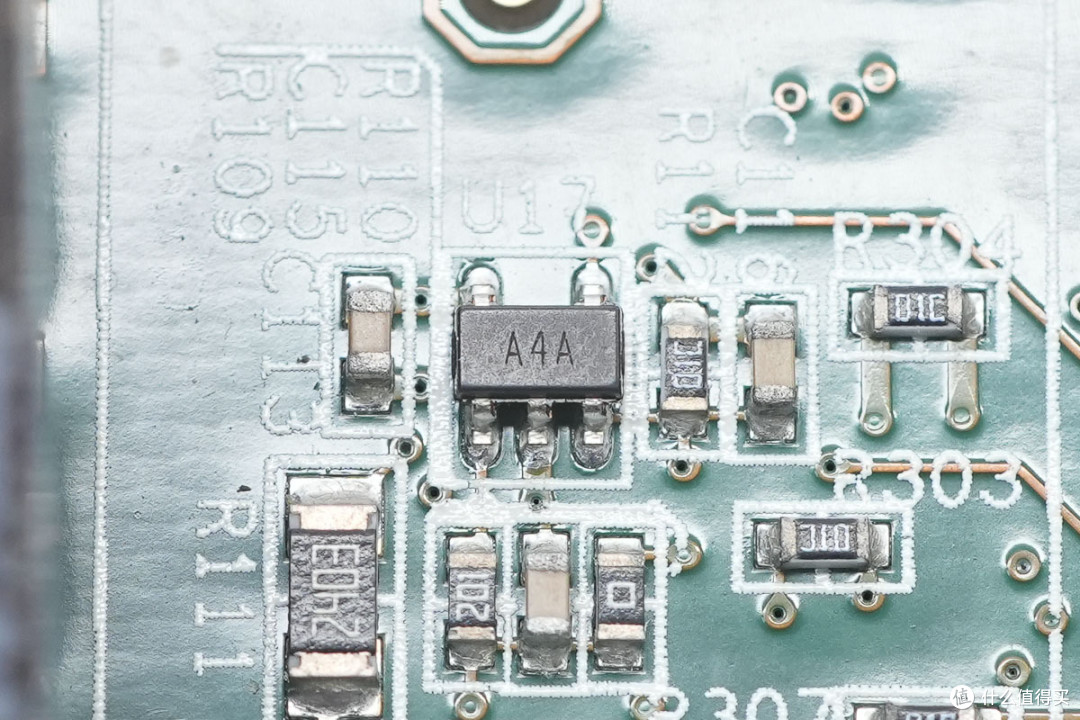

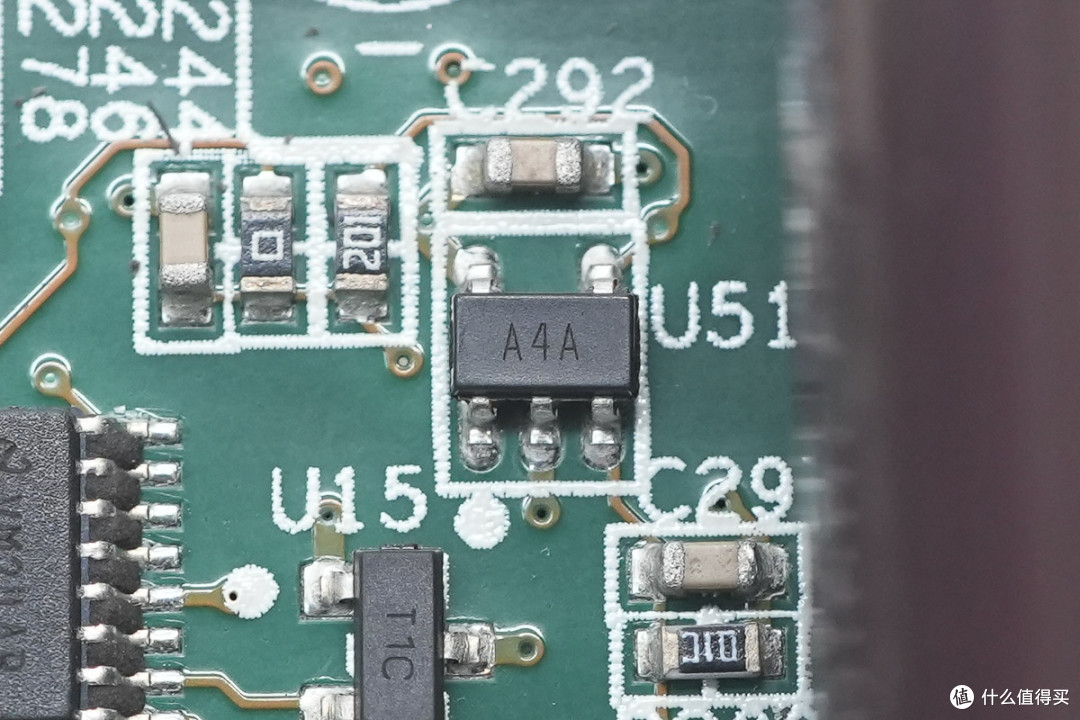

运放来自亚德诺半导体，丝印A4A，型号AD8541，为通用型CMOS轨对轨输入和输出放大器，支持2.7-5.5V工作电压，采用5-Lead TSOT封装。

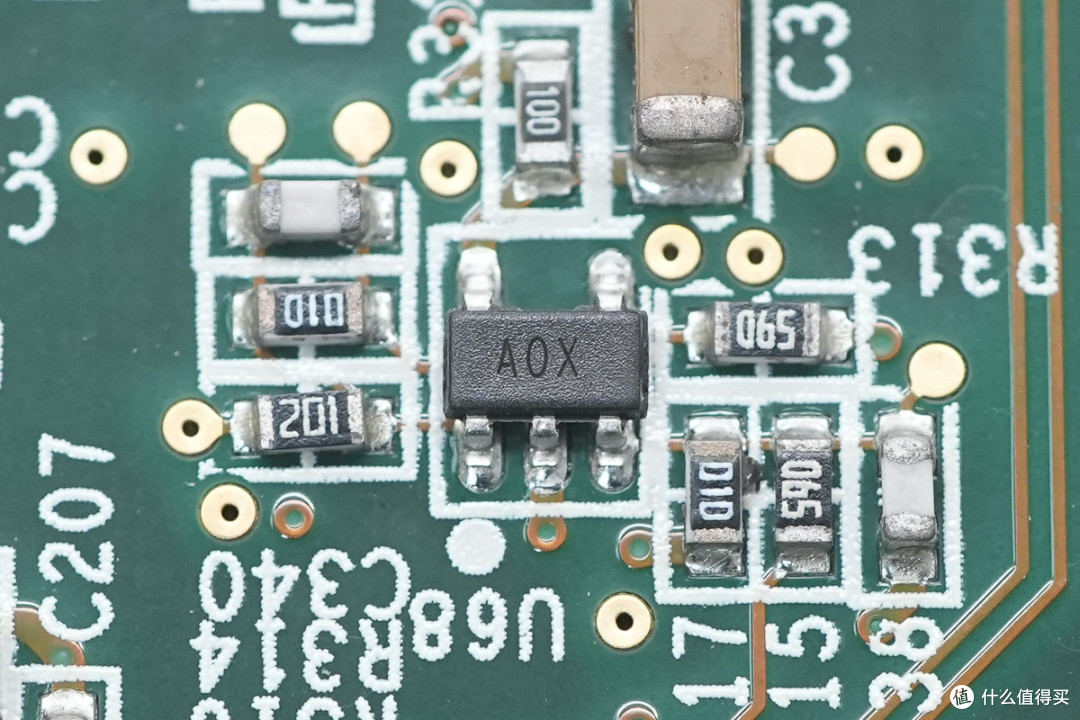

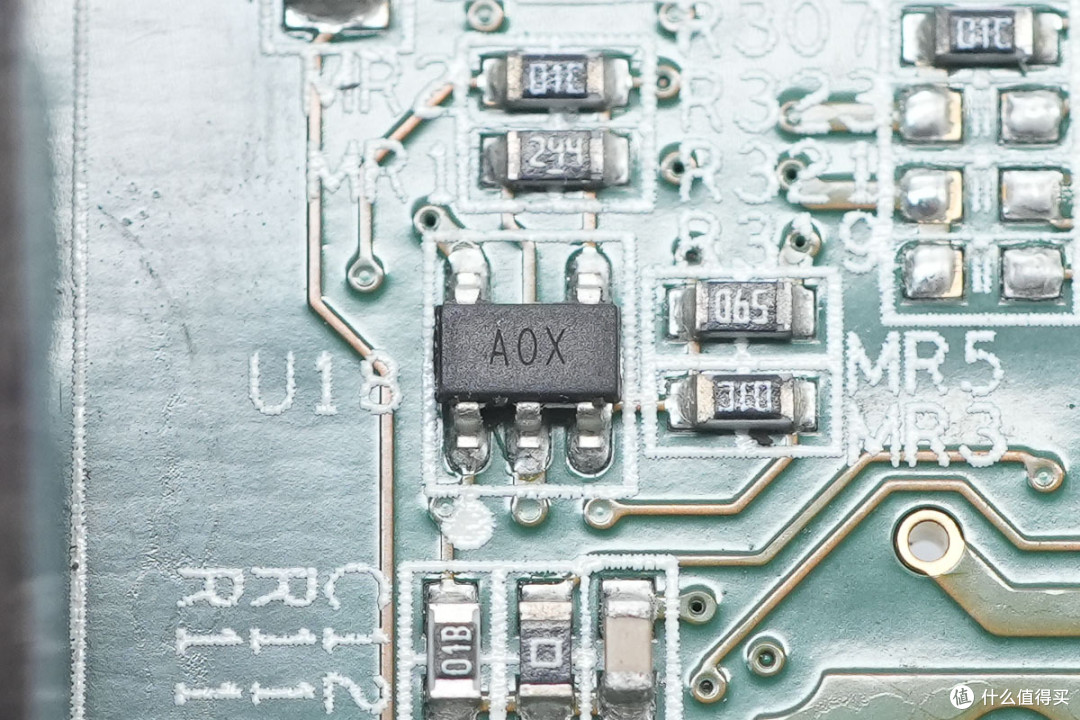

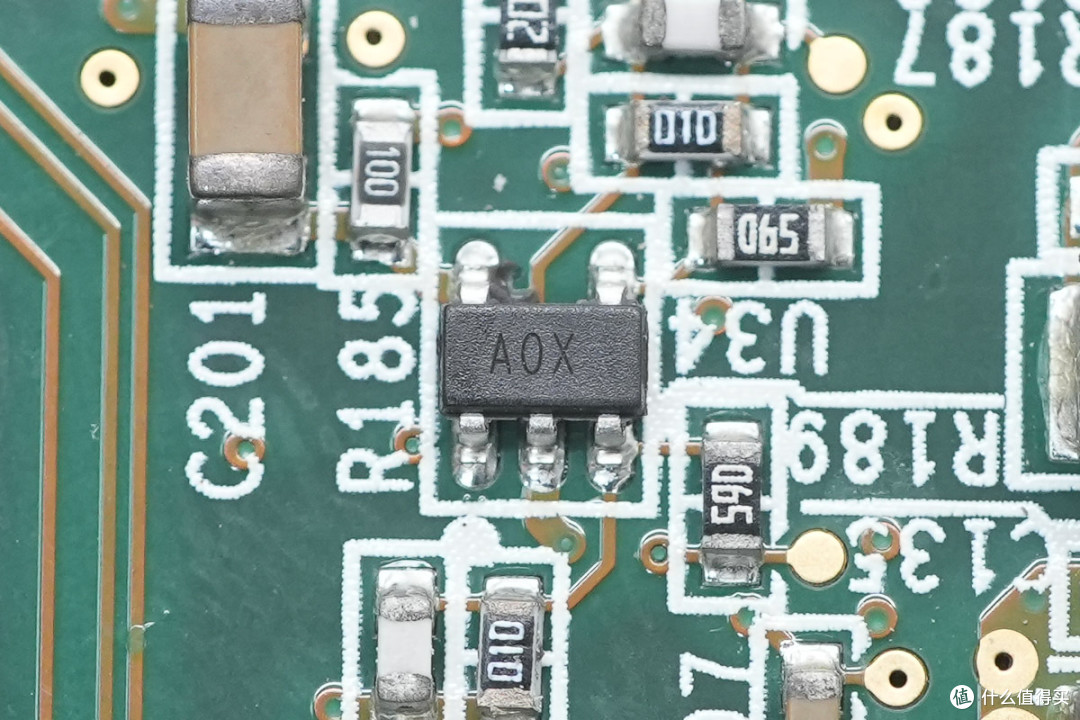

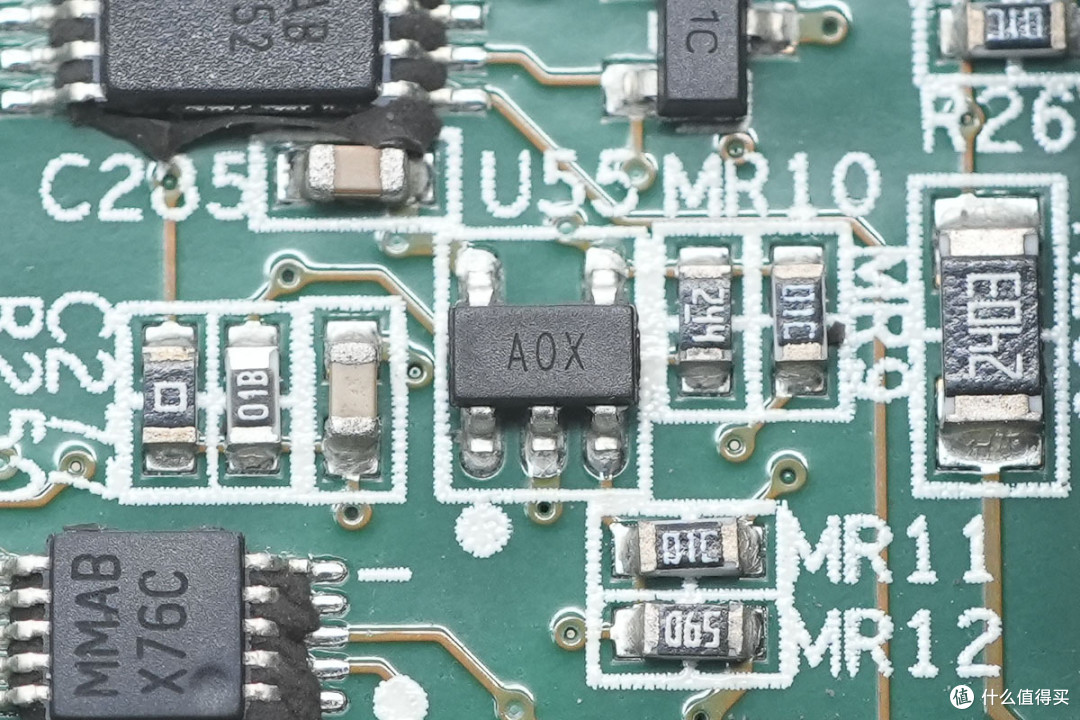

运放来自亚德诺半导体，丝印AOX，型号AD8603，是一颗微功耗，低噪声，轨对轨输入输出精密单通道CMOS运放，采用5-Lead TSOT封装。

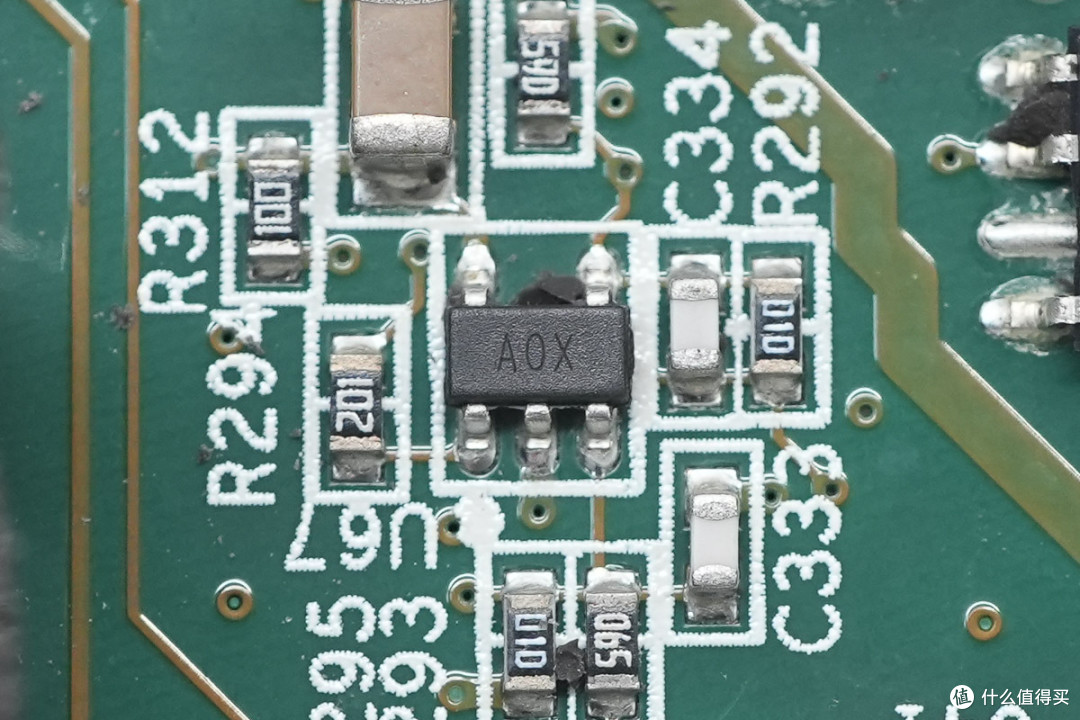

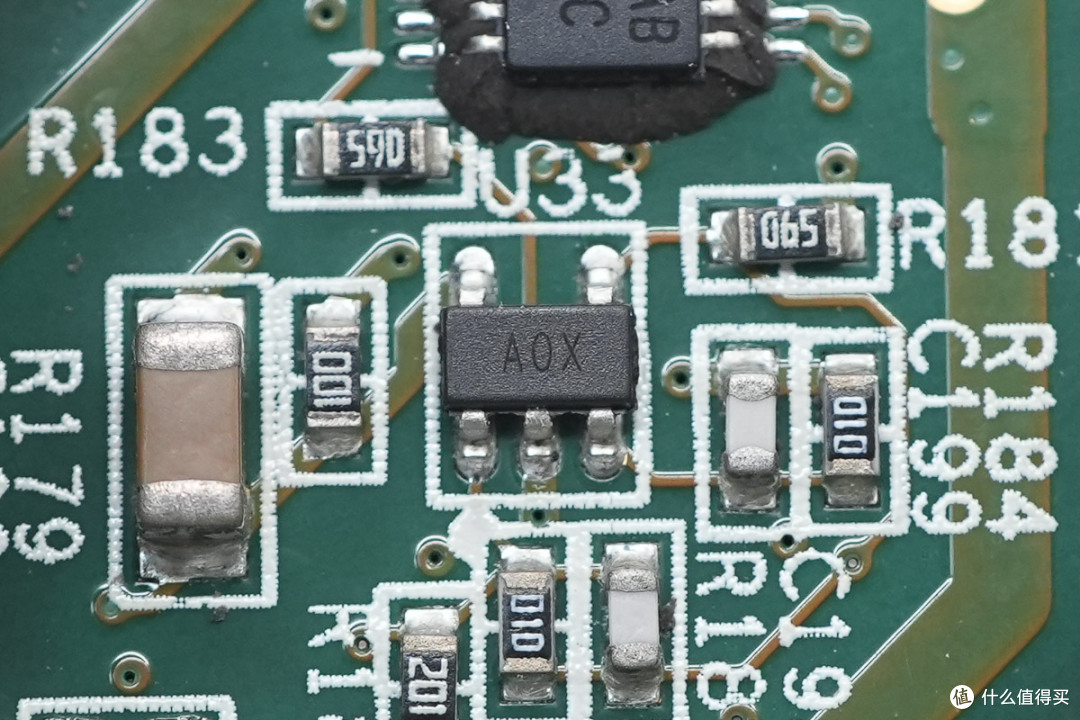

运放采用亚德诺半导体AD8603。
运放采用亚德诺半导体AD8541。
运放采用亚德诺半导体AD8603。
运放采用亚德诺半导体AD8603。
运放采用亚德诺半导体AD8603。
运放采用亚德诺半导体AD8603。

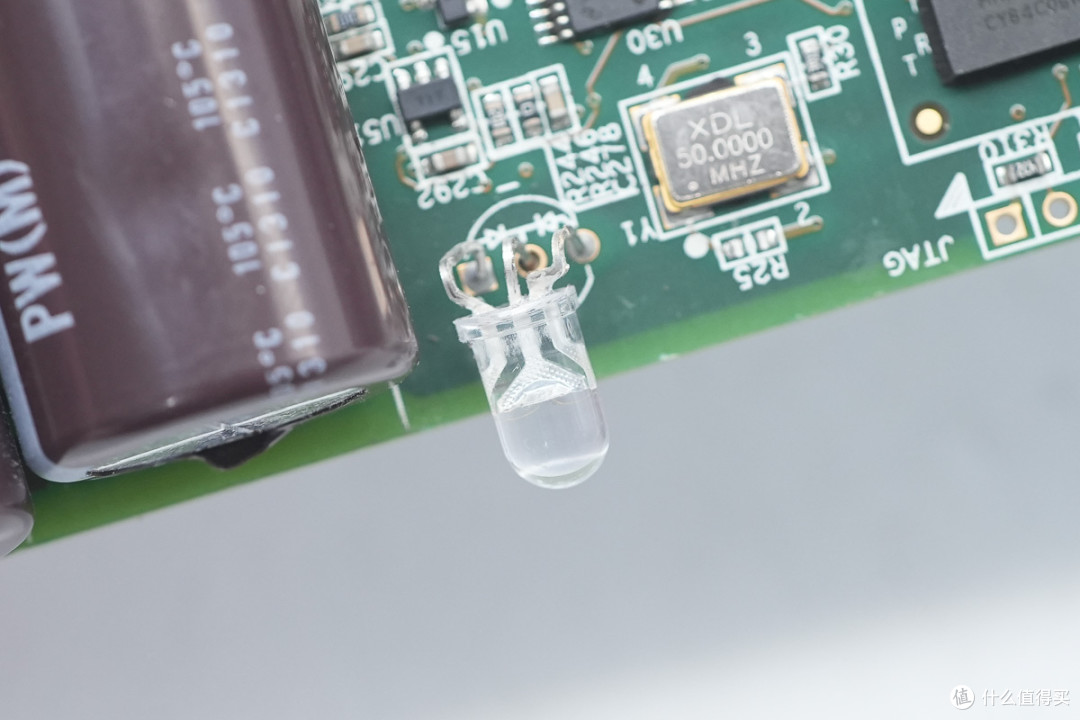

LED灯用于指示运行状态。

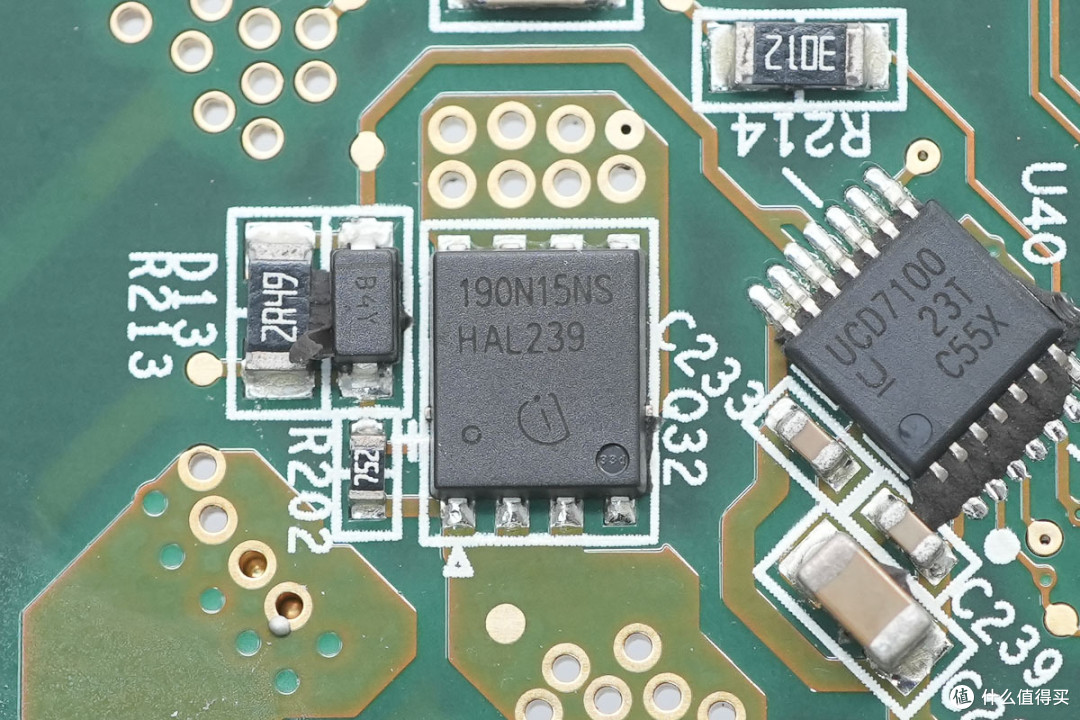

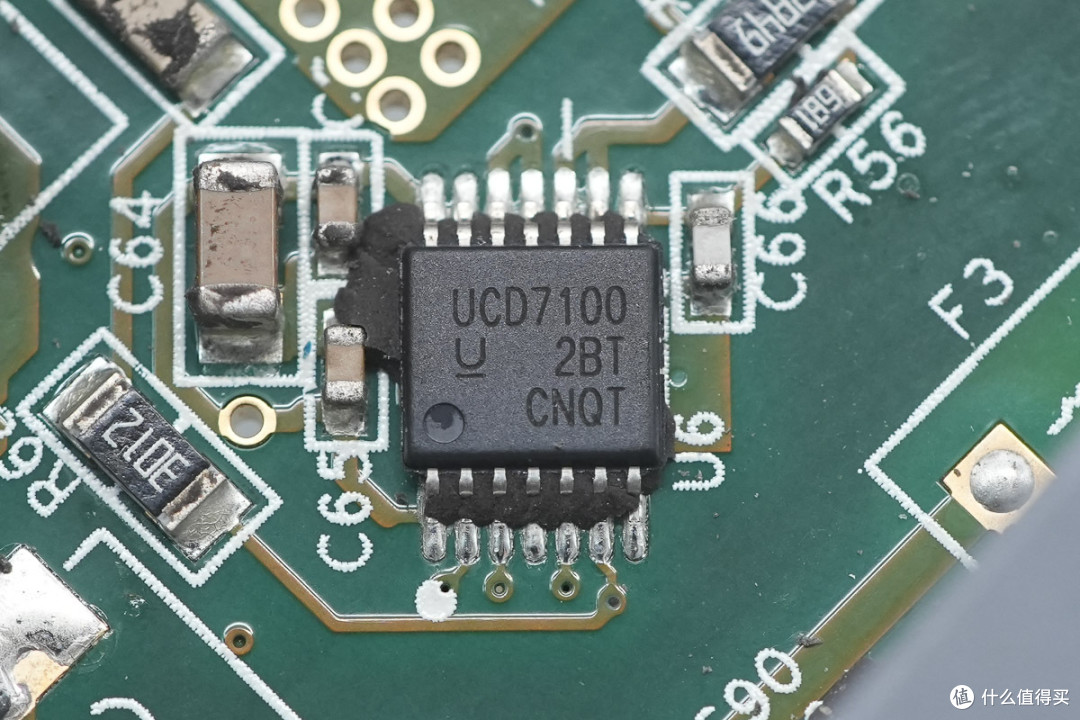

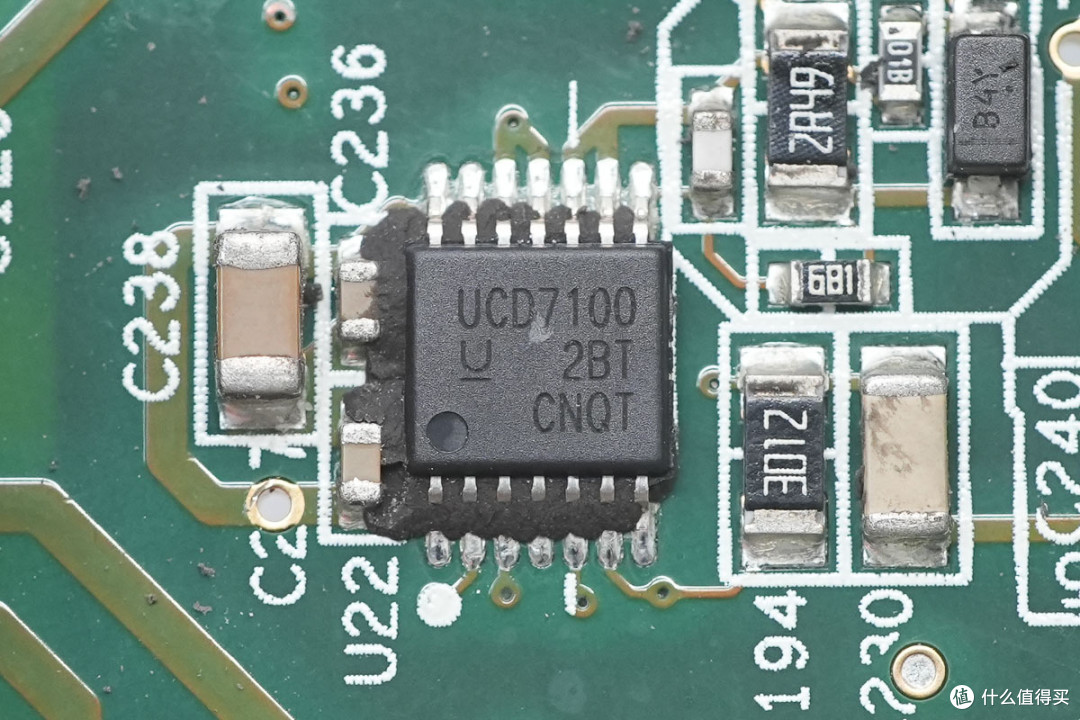

驱动器来自德州仪器，型号UCD7100，是一颗具有电流感应的单路低侧驱动器，具备4A驱动电流，兼容数字控制，采用HTSSOP14封装。

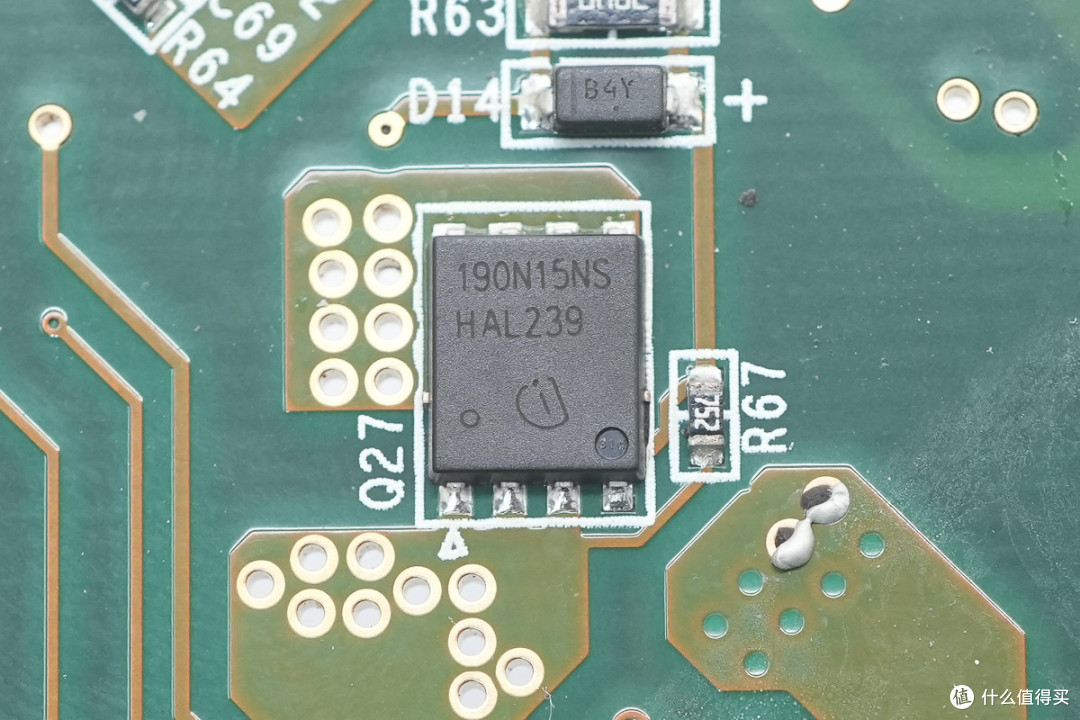

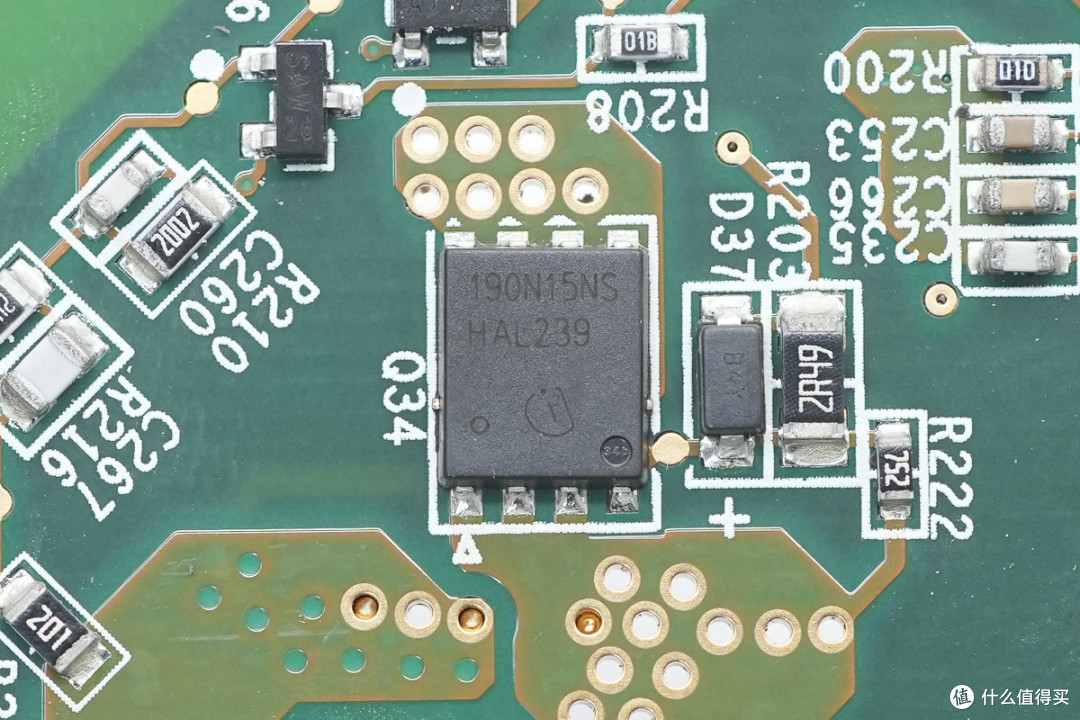

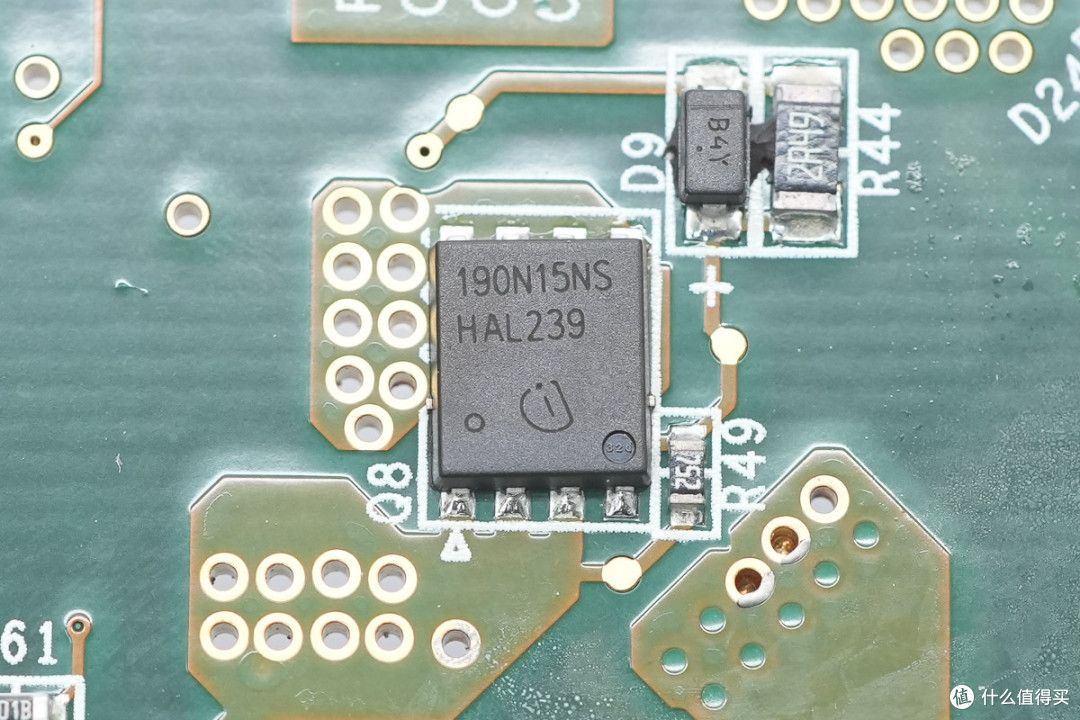

升压开关管来自英飞凌，型号BSC190N15NS3，NMOS，耐压150V，导阻19mΩ，采用TDSON-8封装。

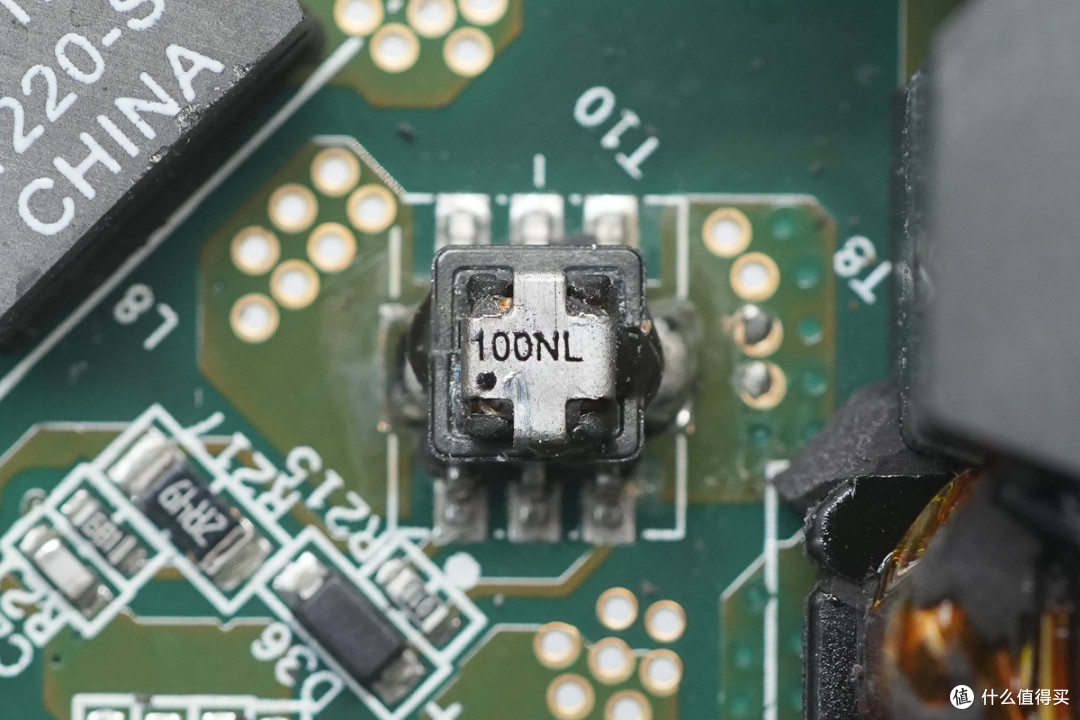

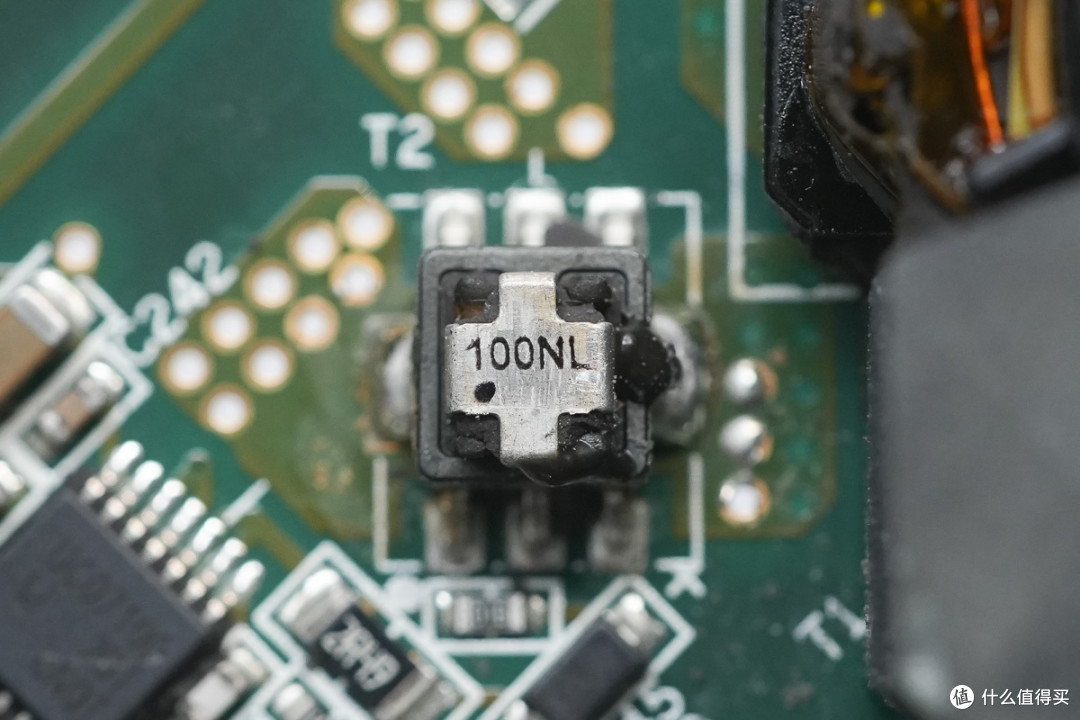

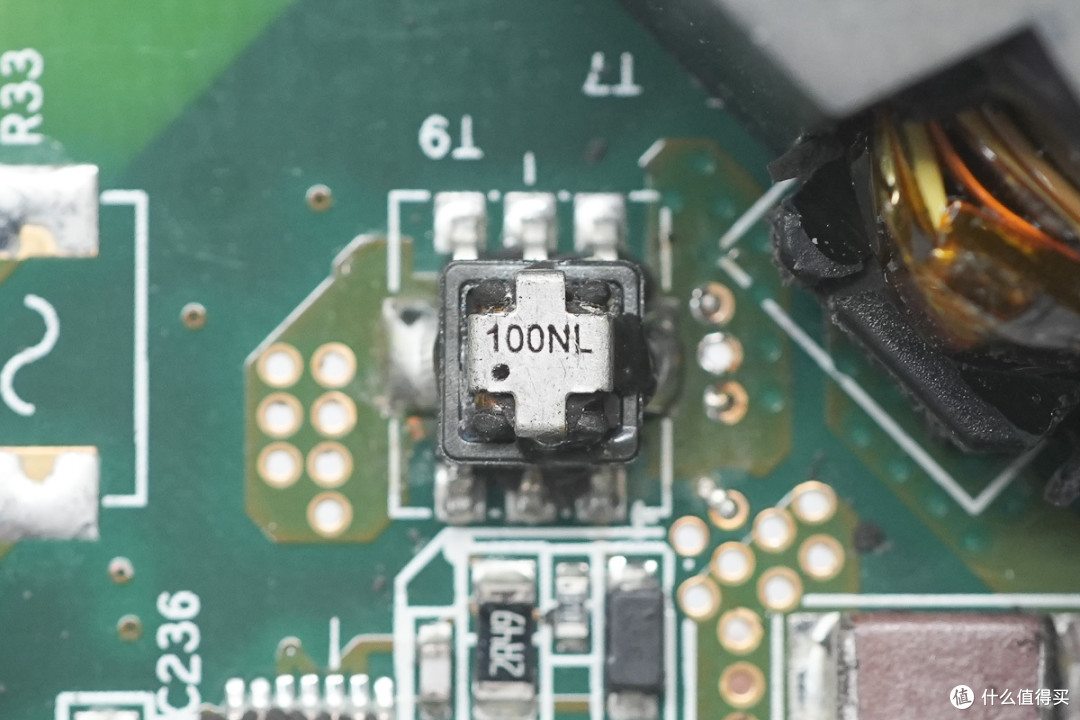

电流互感器来自普思，型号PA1005.100NL，用于检测开关管电流。

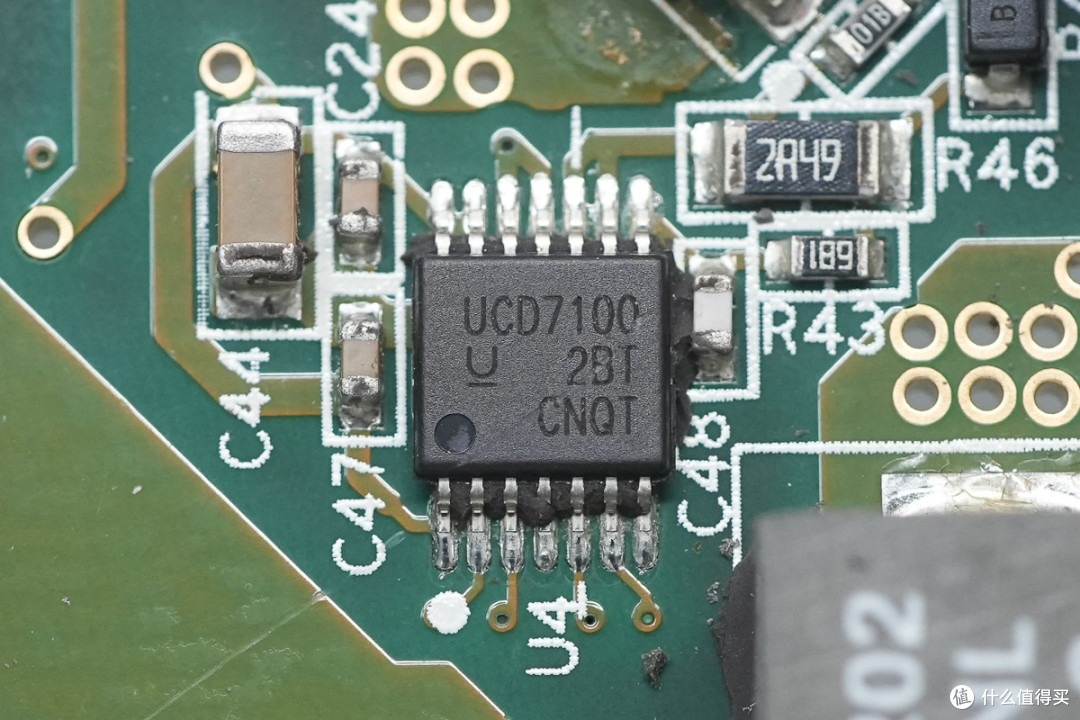

另一颗驱动器型号相同。
另一颗升压开关管型号相同。
电流互感器型号相同。

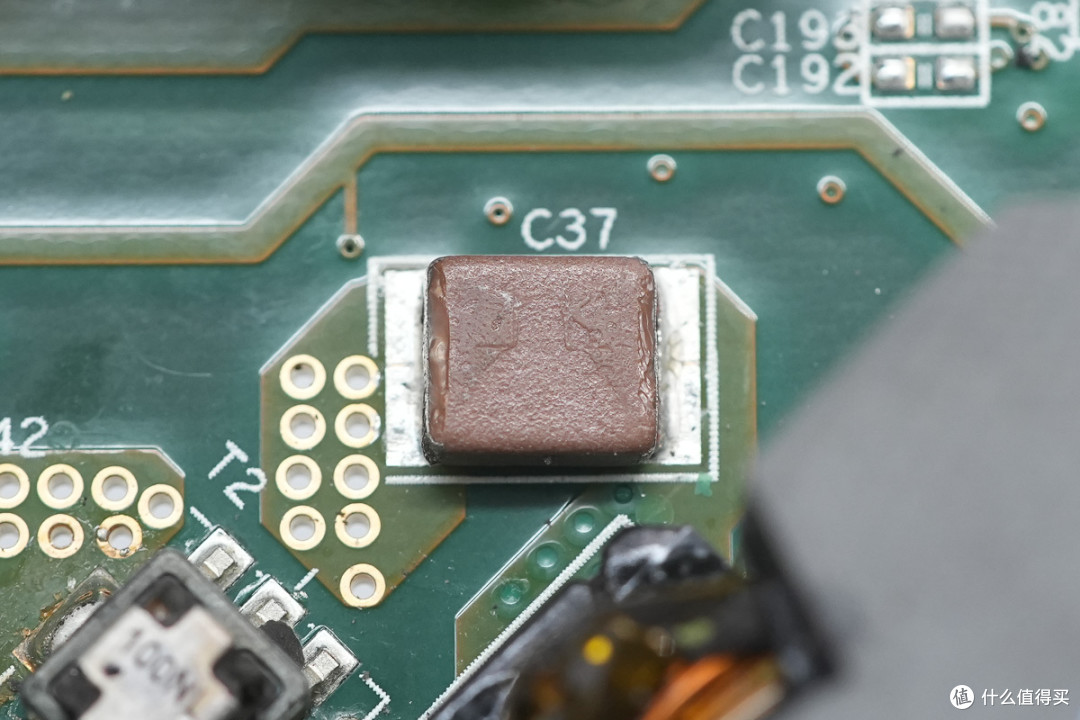

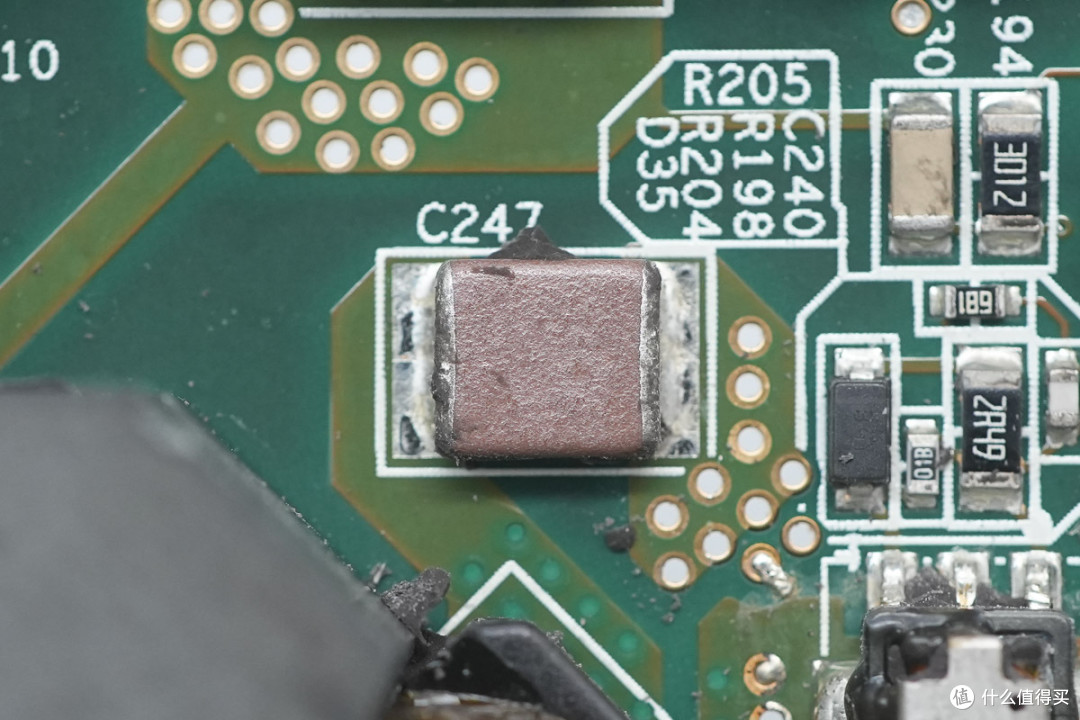

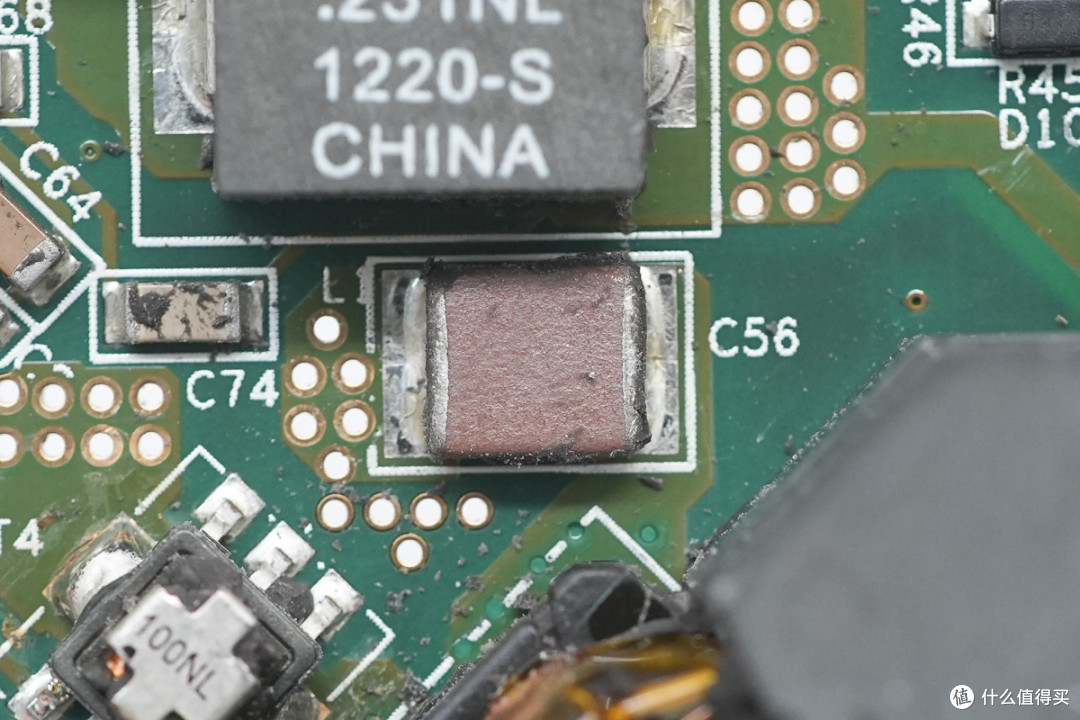

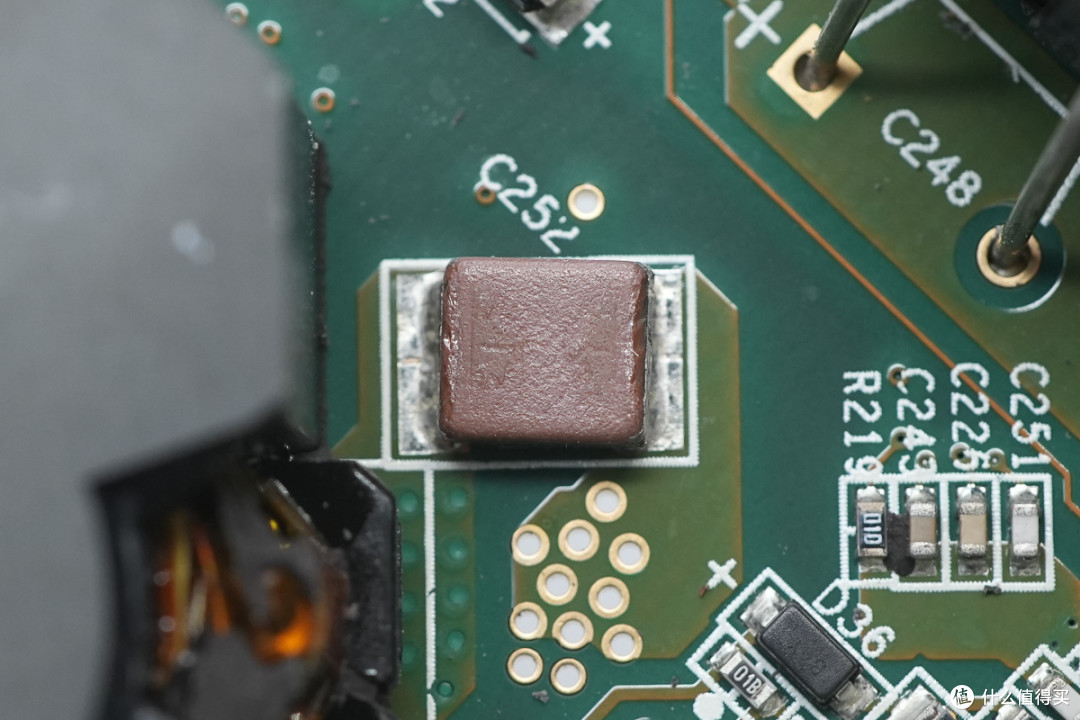

MLCC电容特写，采用2220封装。
另一颗MLCC电容特写。
另一路同样采用德州仪器UCD7100驱动器。
开关管采用英飞凌BSC190N15NS3。

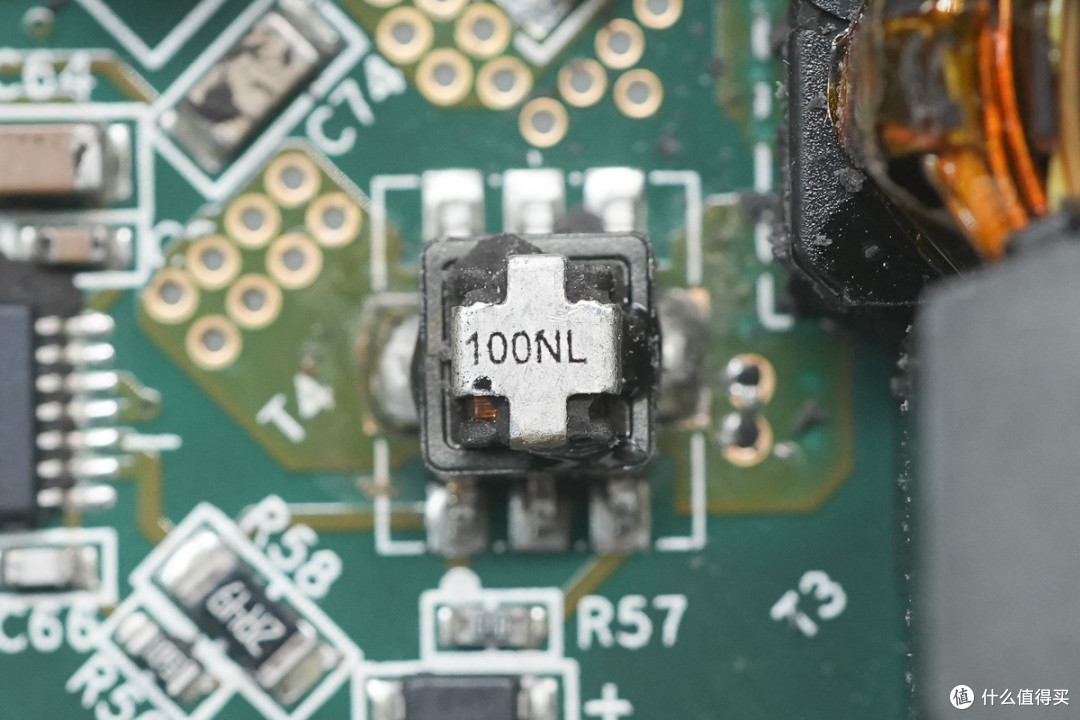

电流互感器特写。
另一颗驱动器型号相同。
另一颗升压开关管型号相同。
电流互感器特写。
MLCC电容特写。
MLCC滤波电容特写。

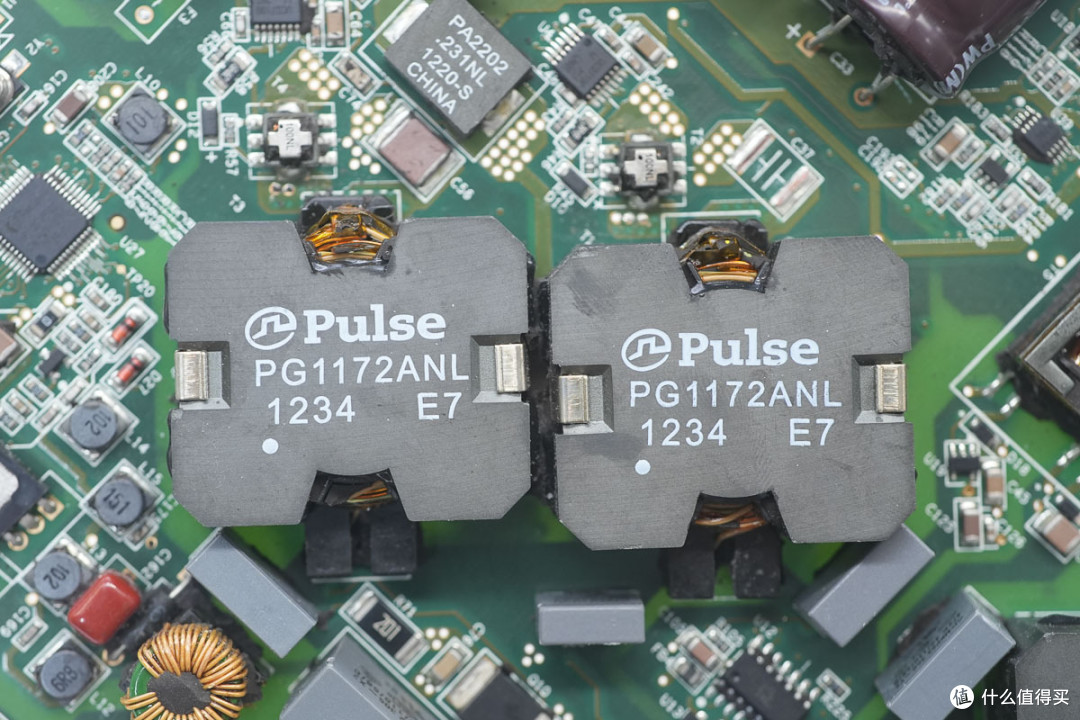

变压器来自普思，型号PG1172ANL，使用两颗组成交错反激架构。
<#&!153#&!>另一路两个变压器型号相同。
Y电容规格为4700pF。

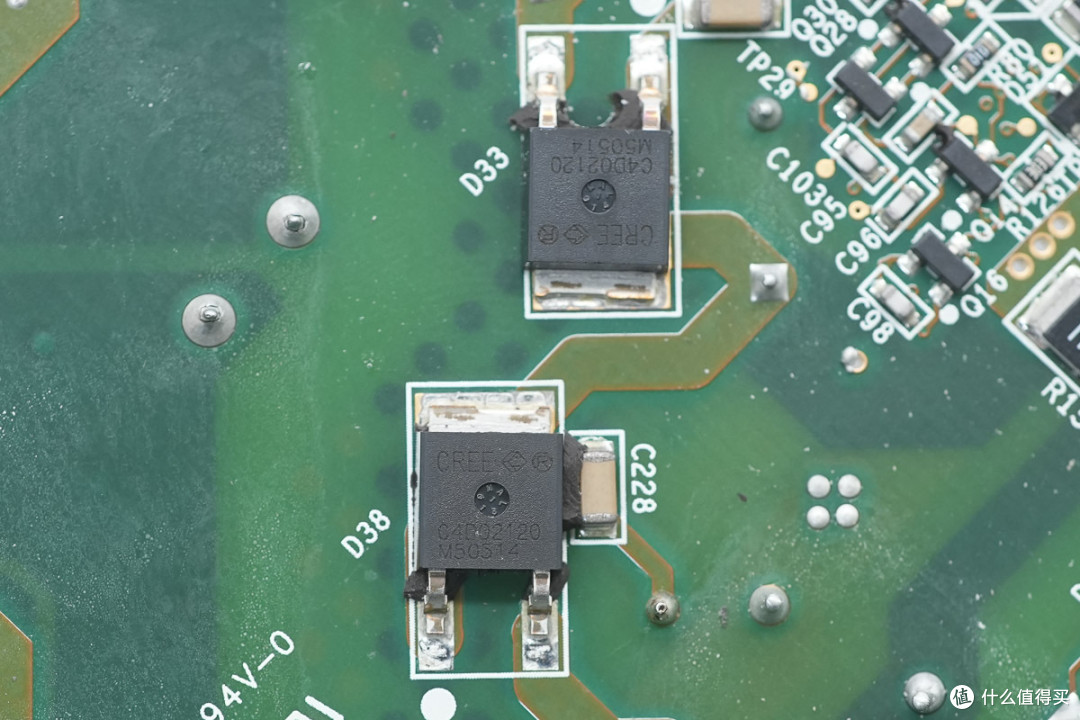

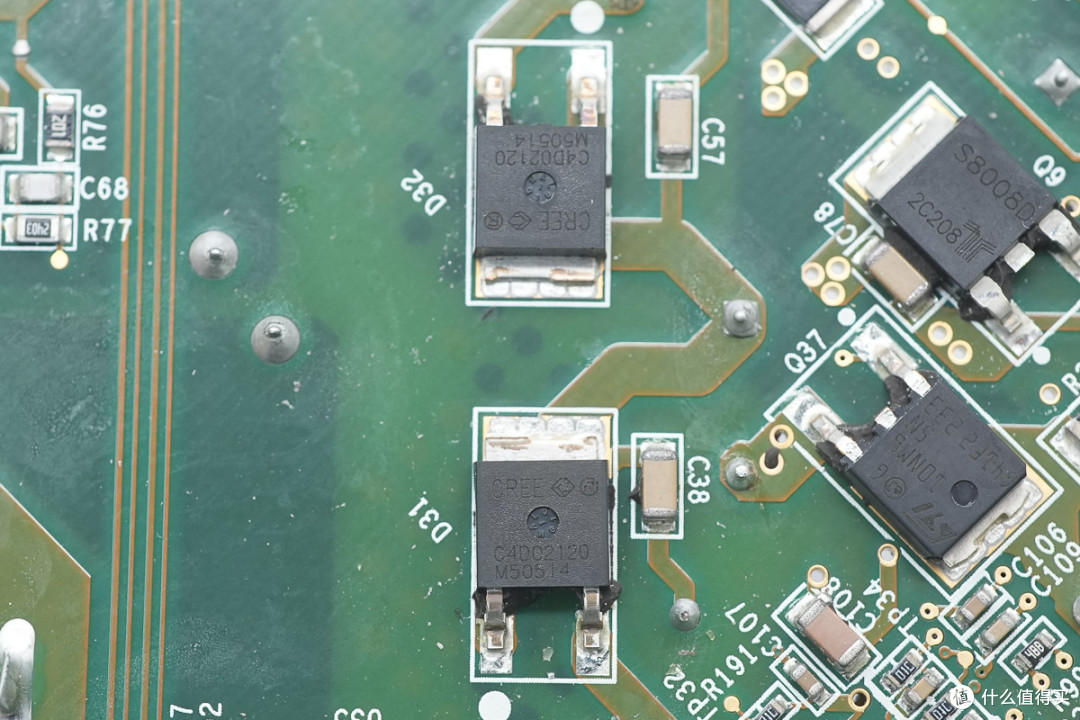

二极管来自科锐，型号为C4D02120E，为碳化硅肖特基二极管，耐压为1200V，采用TO-252-2封装。
另一侧两颗碳化硅二极管型号相同。
薄膜电容来自厦门法拉电子，规格为0.022μF。
另一颗薄膜电容规格相同。

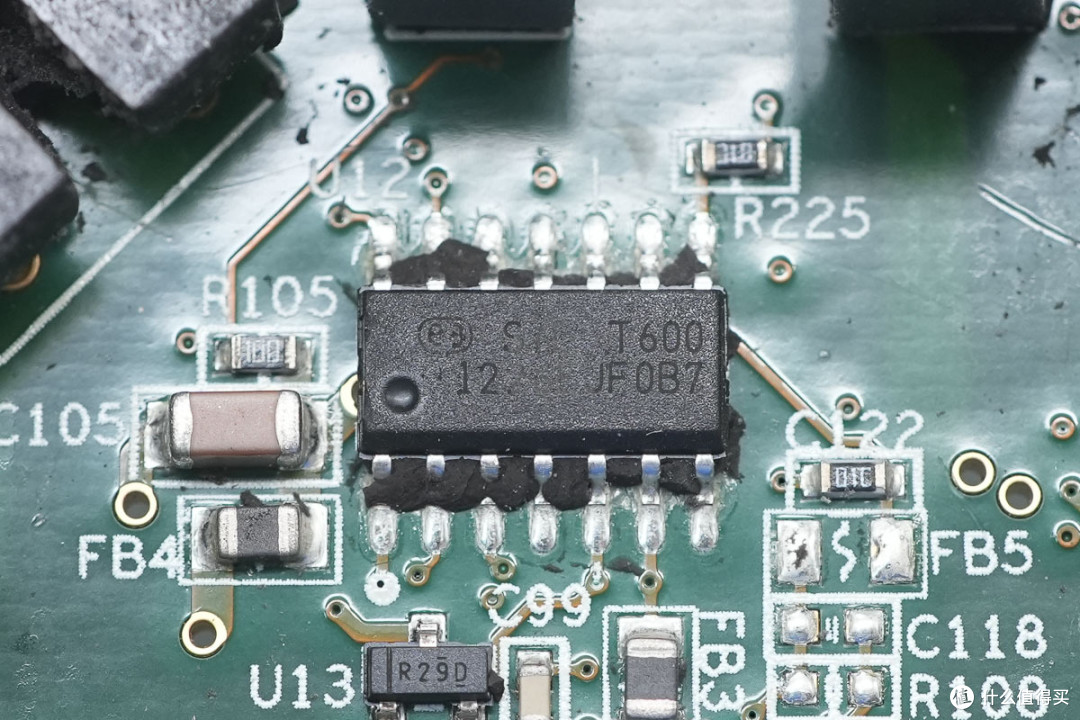

MCU来自芯科，型号C8051T600，芯片内置高速8051内核，内置10位高速ADC，内置8KB ROM和256B RAM，支持1.8-3.6V工作电压，采用SOIC14封装。

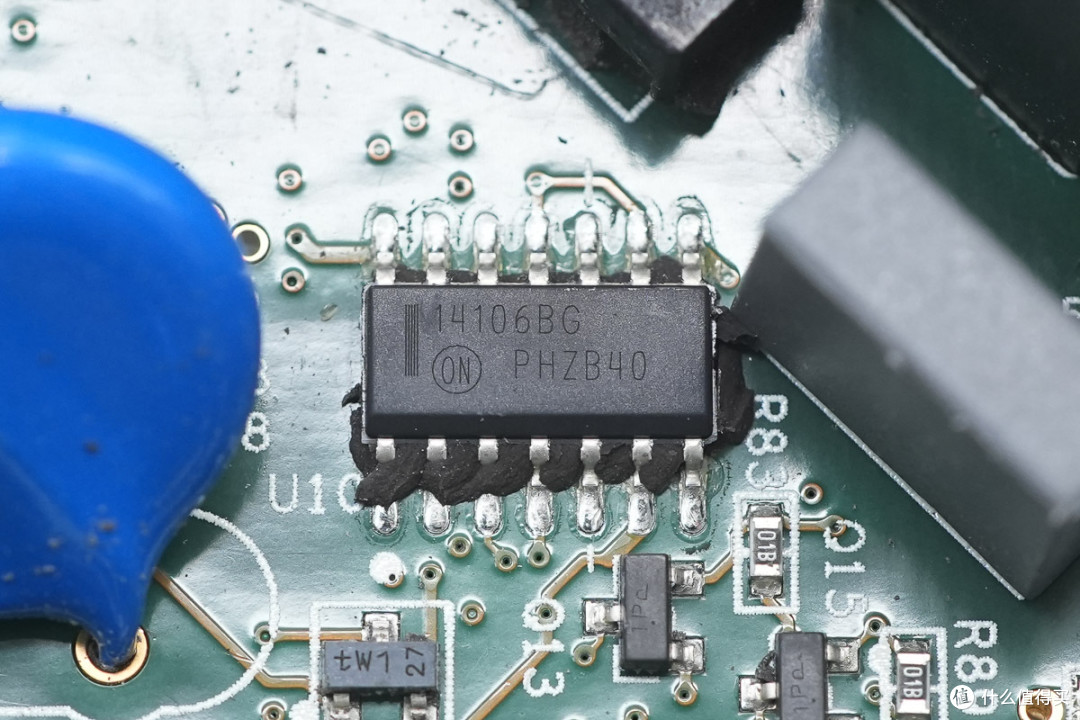

触发器来自安森美，型号MC14106B，是一颗6路施密特触发器，采用SOIC-14封装。

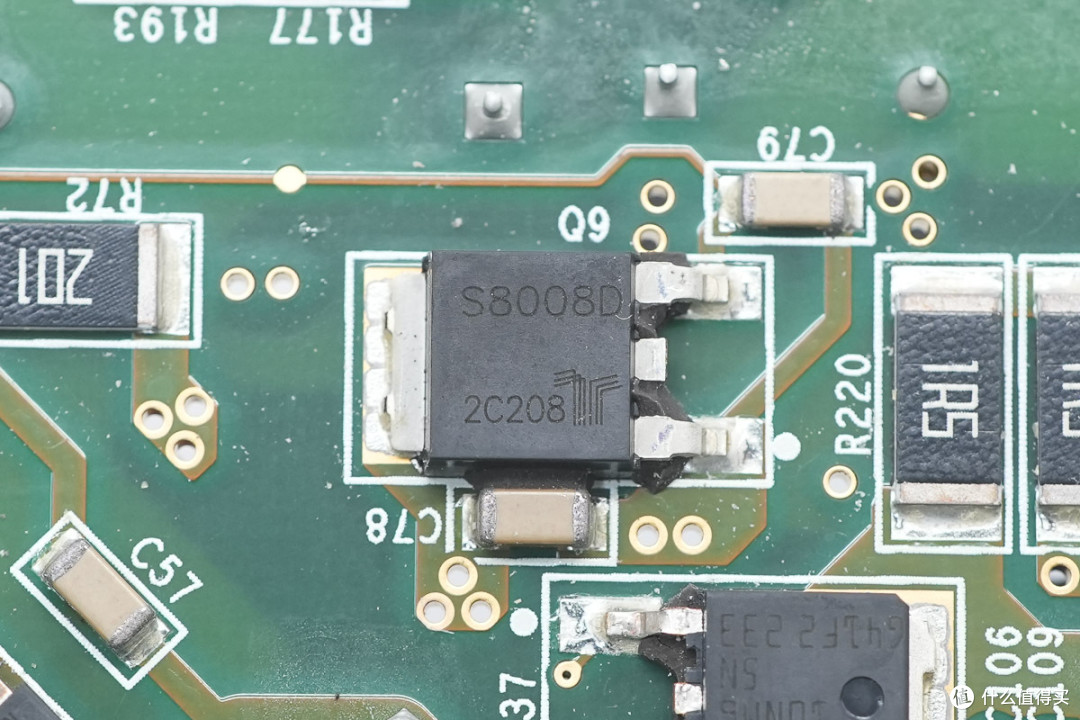

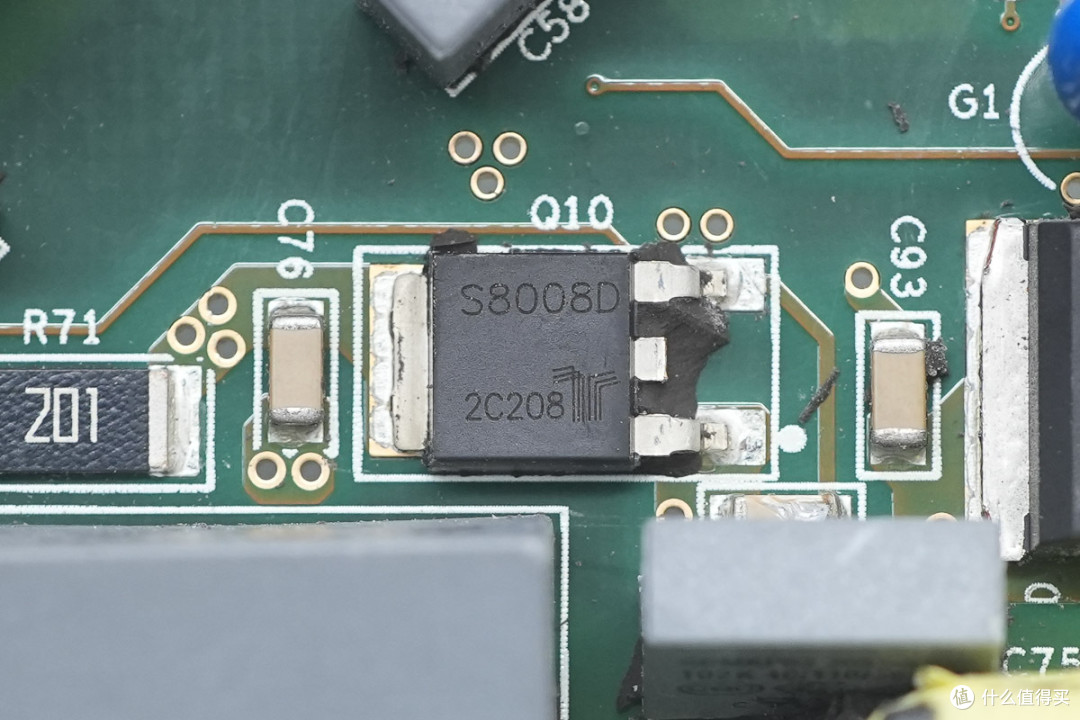

可控硅来自力特，型号S8008D，规格为800V 8A，采用TO252封装。
另一颗可控硅型号相同。

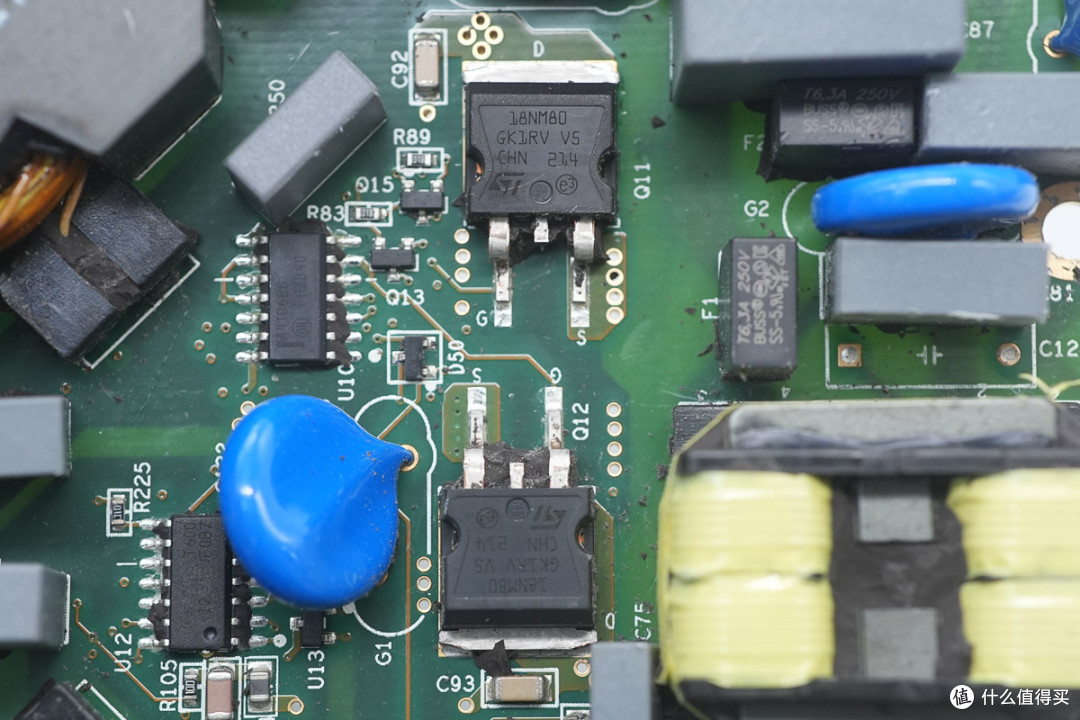

开关管来自意法半导体，型号STB18NM80，NMOS，耐压800V，导阻250mΩ，采用D²PAK封装。

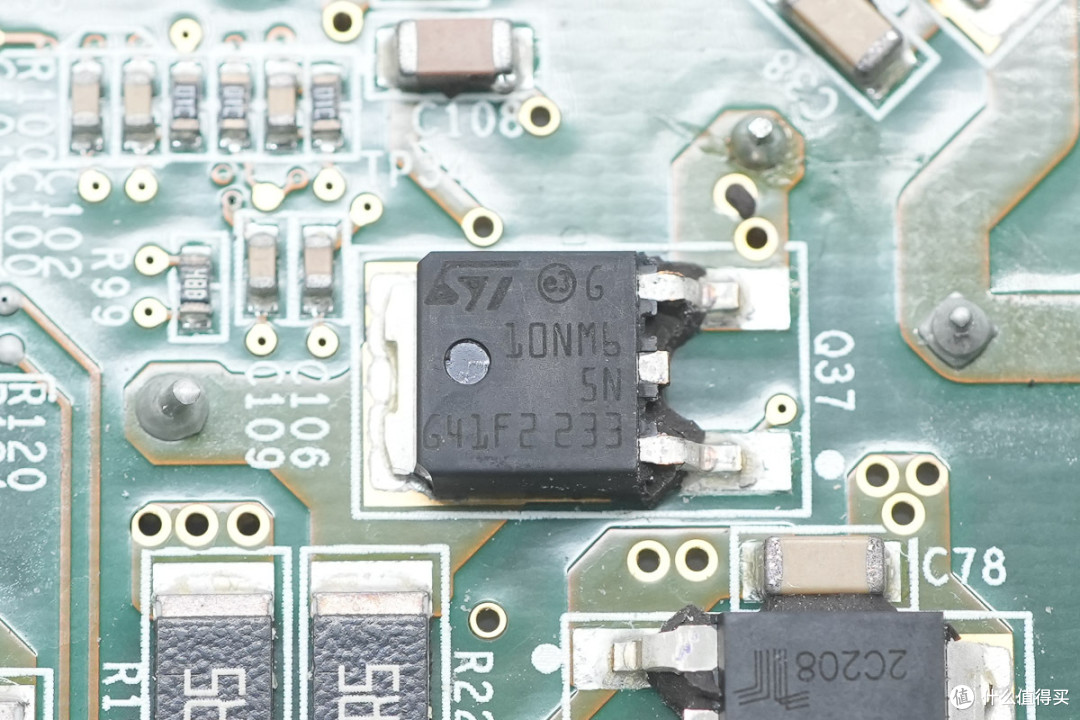

开关管来自意法半导体，型号STD10NM65N，NMOS，耐压650V，导阻480mΩ，采用DPAK封装。

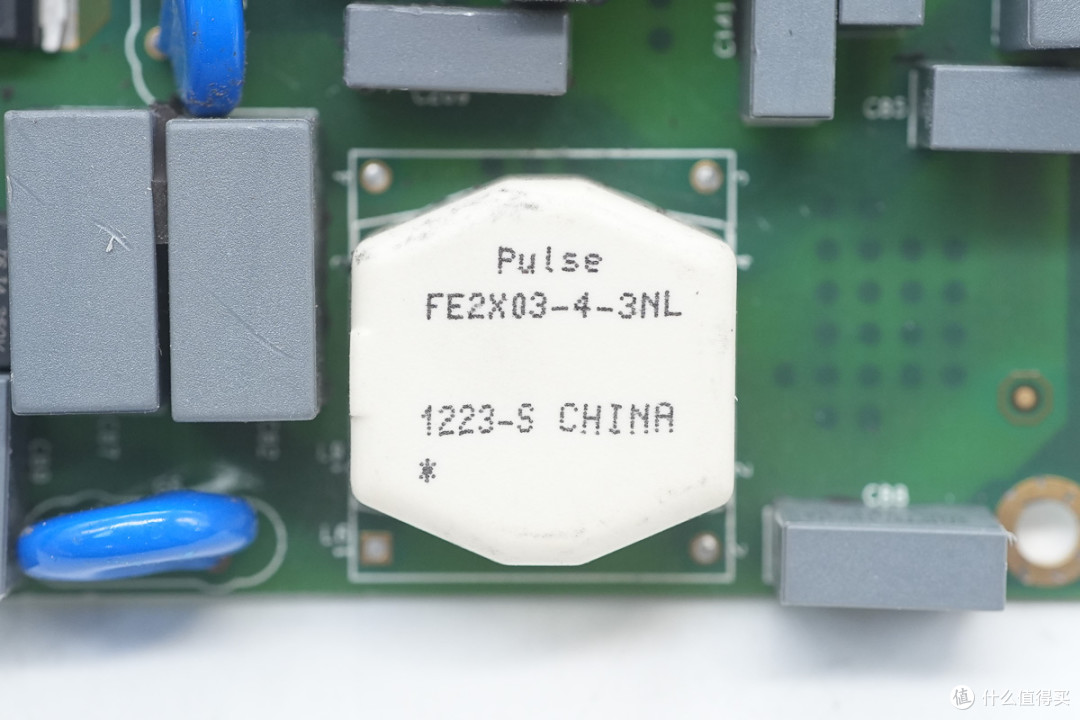

滤波电感来自普思。

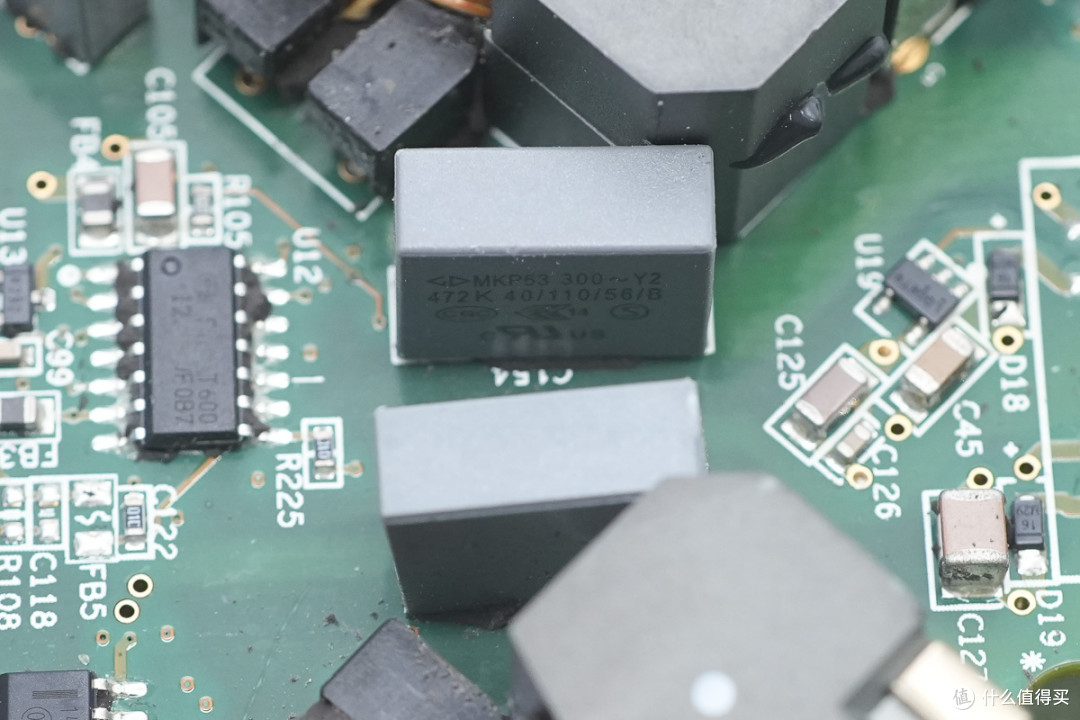

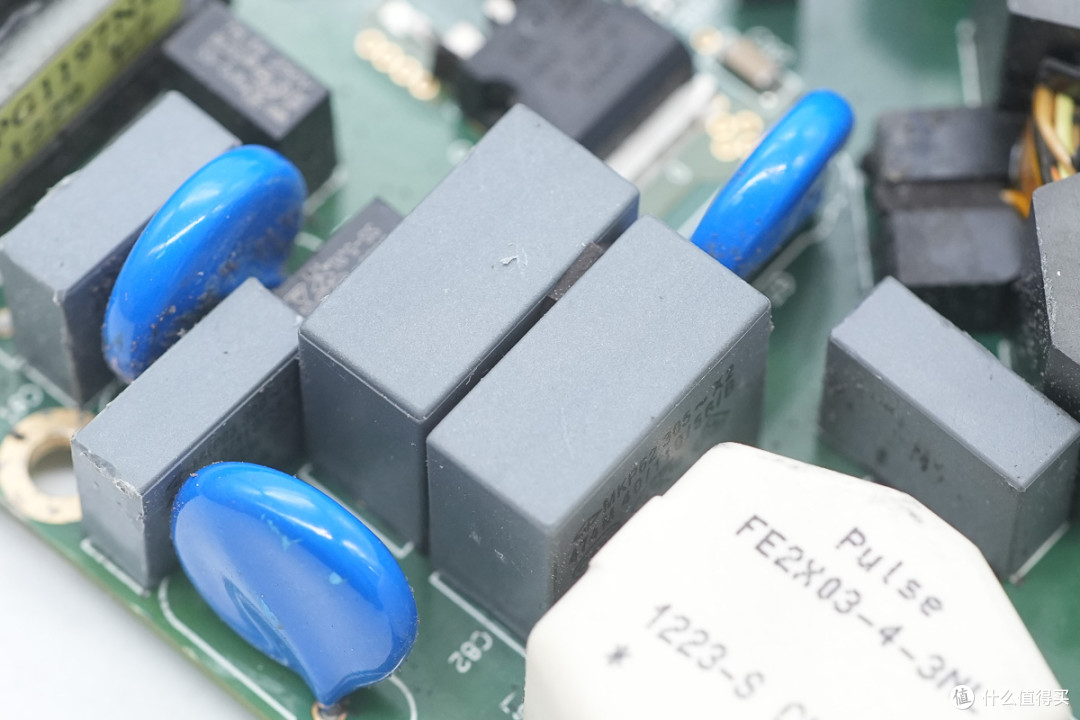

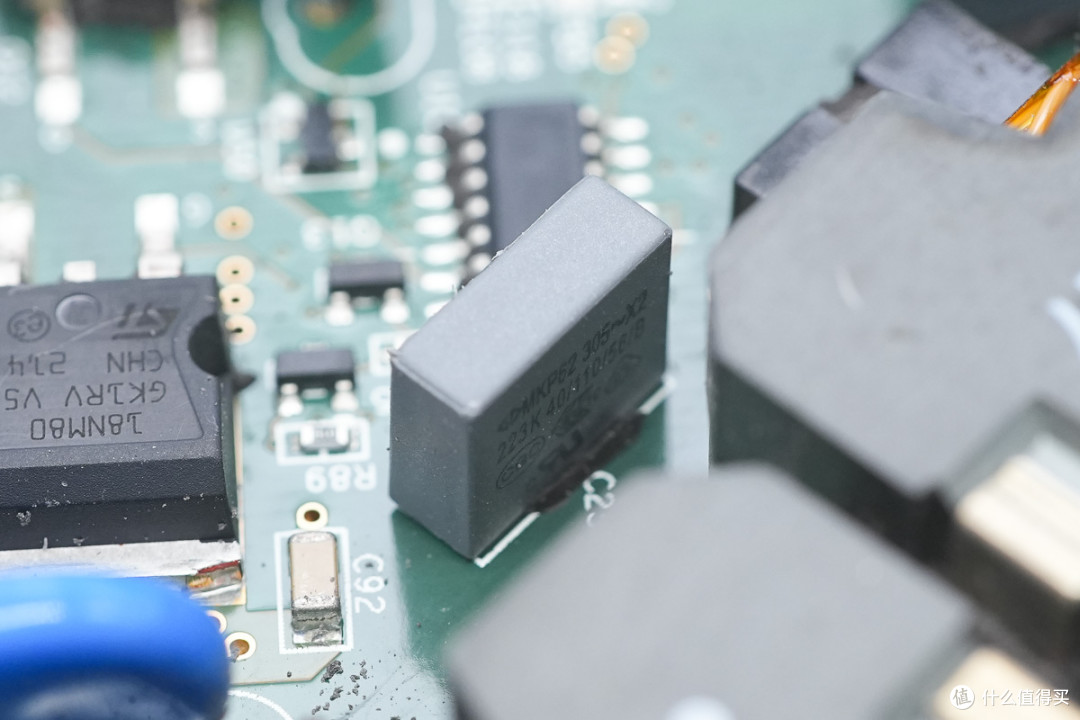

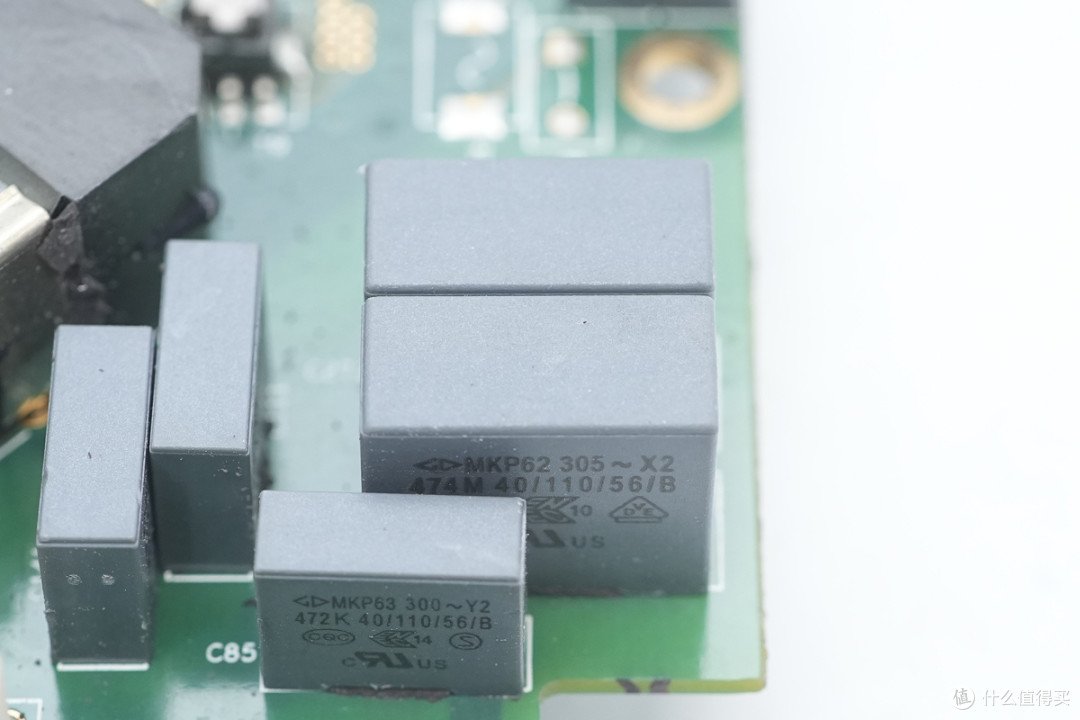

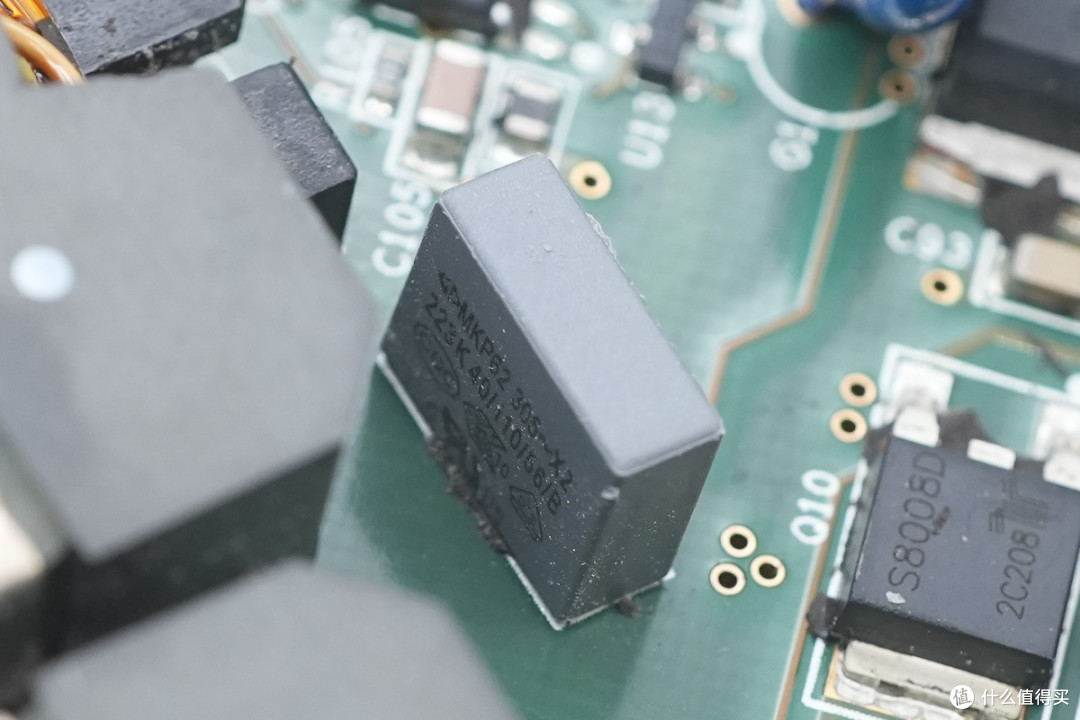

薄膜滤波电容来自厦门法拉，规格为0.47μF。
Y电容规格为4700pF。
薄膜滤波电容规格为0.47μF。
Y电容规格为4700pF。

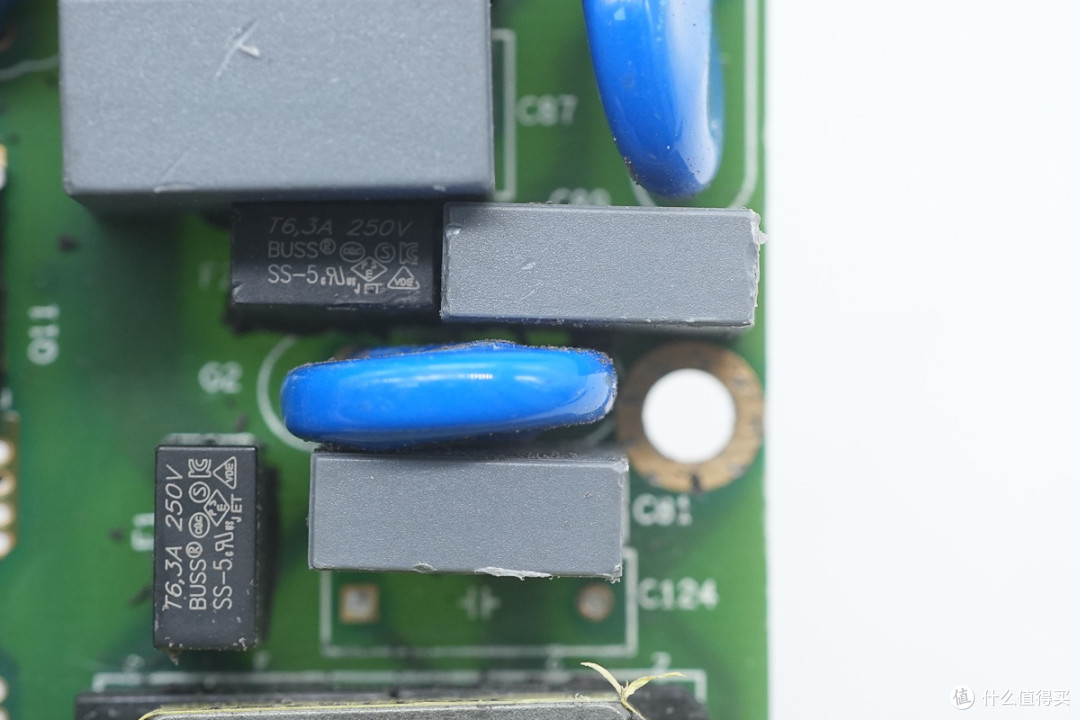

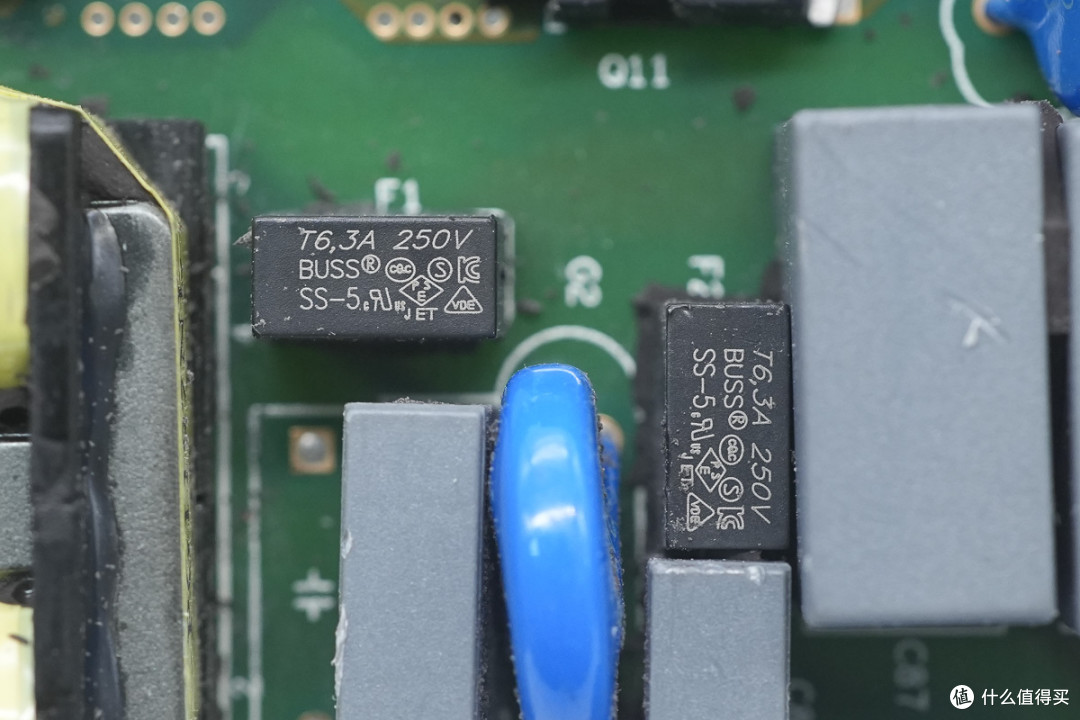

保险丝规格为T6.3A 250V。
蓝色压敏电阻特写。

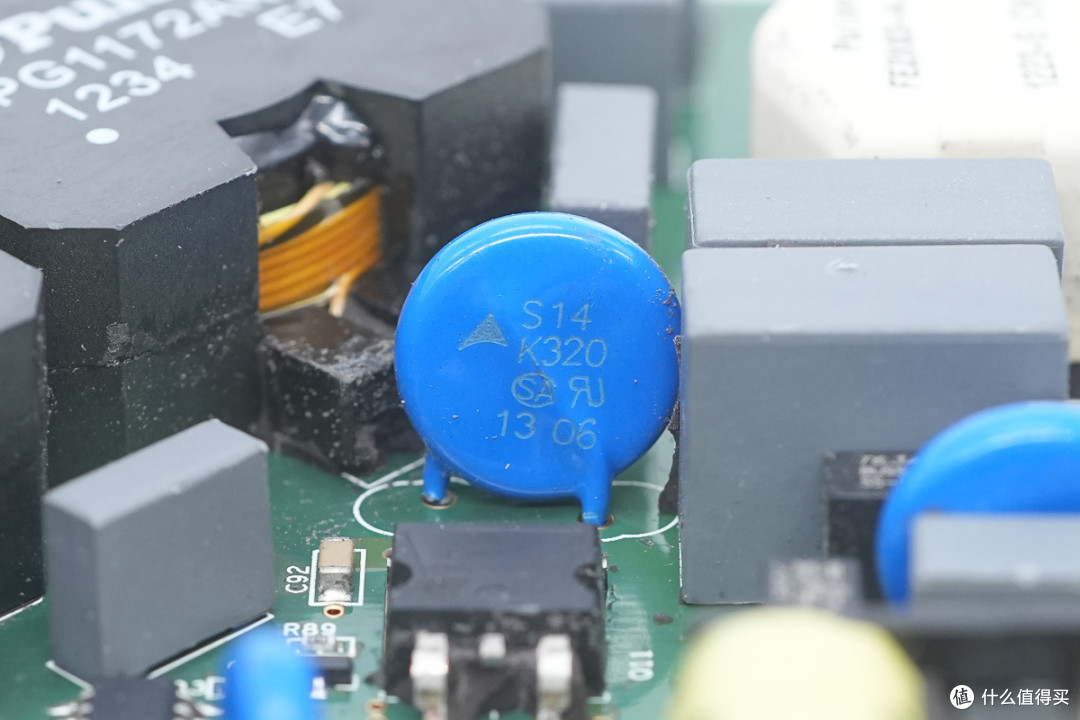

压敏电阻来自TDK，料号S14K320，用于吸收过压浪涌。

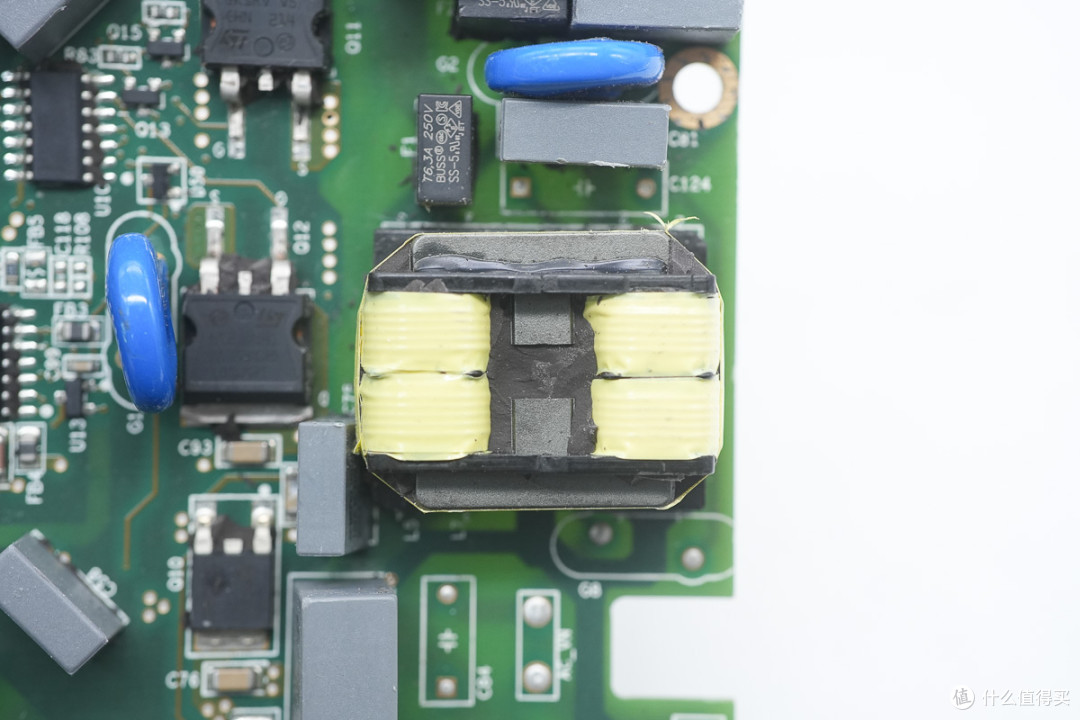

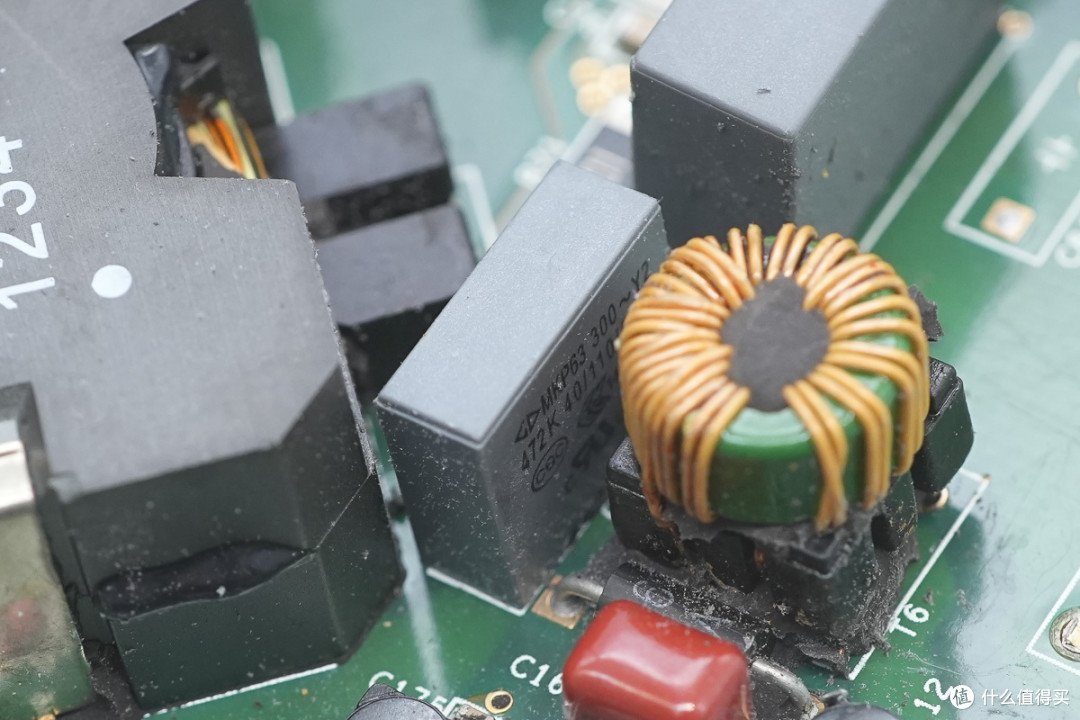

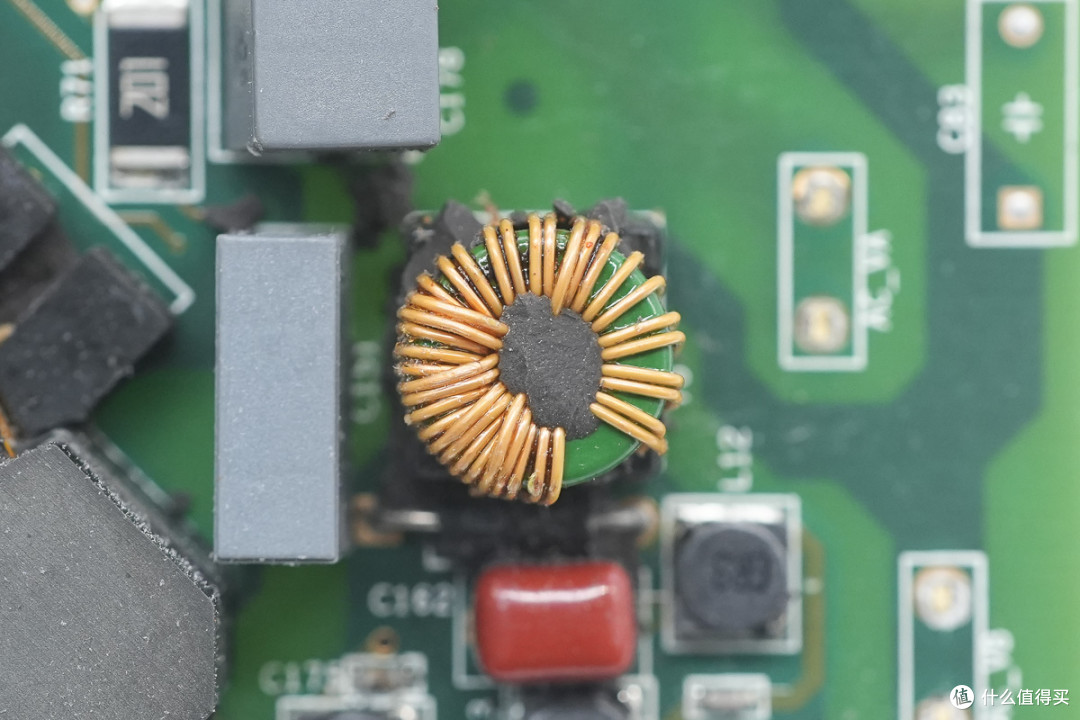

输出滤波电感特写。

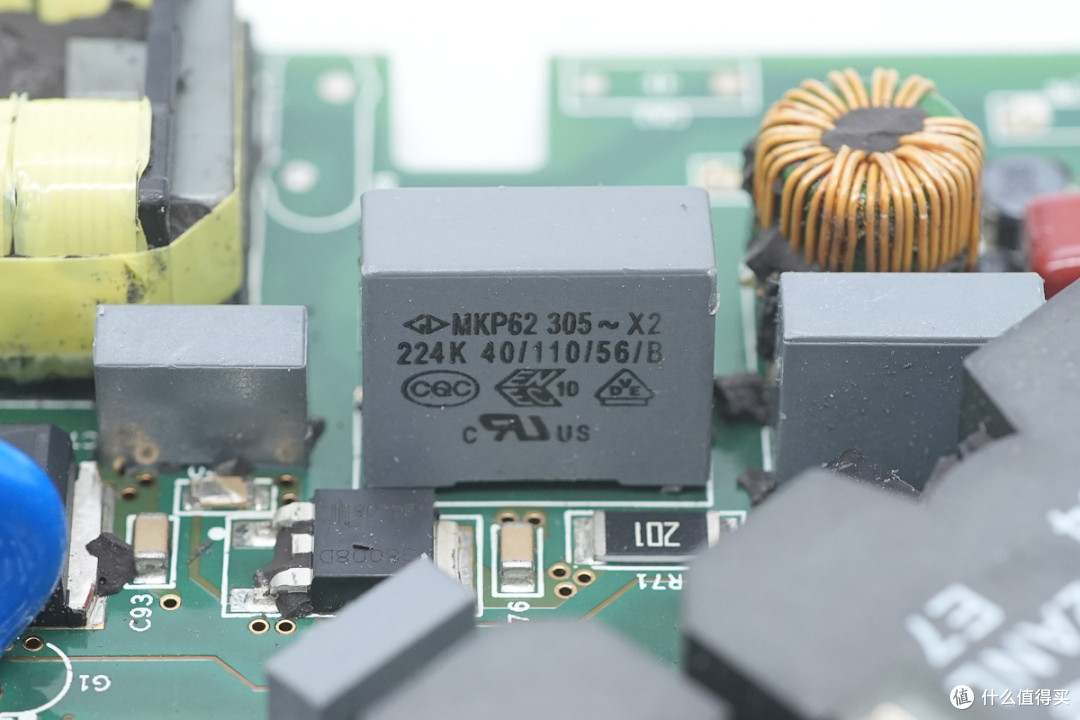

薄膜滤波电容规格为0.22μF。

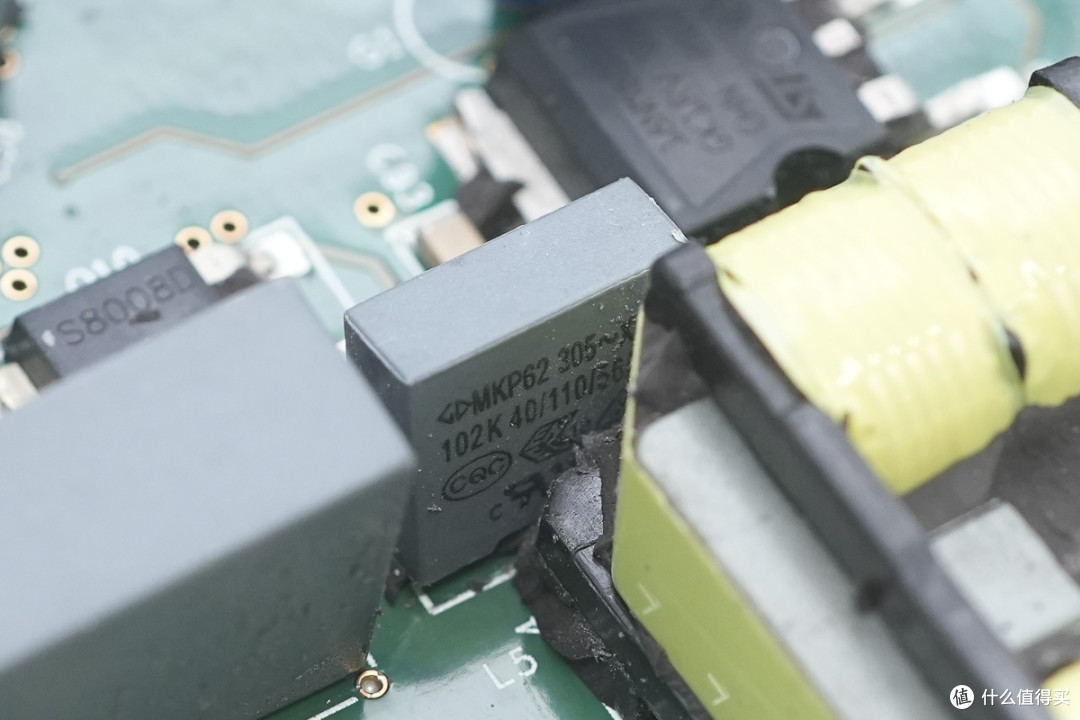

薄膜电容规格为1000pF。

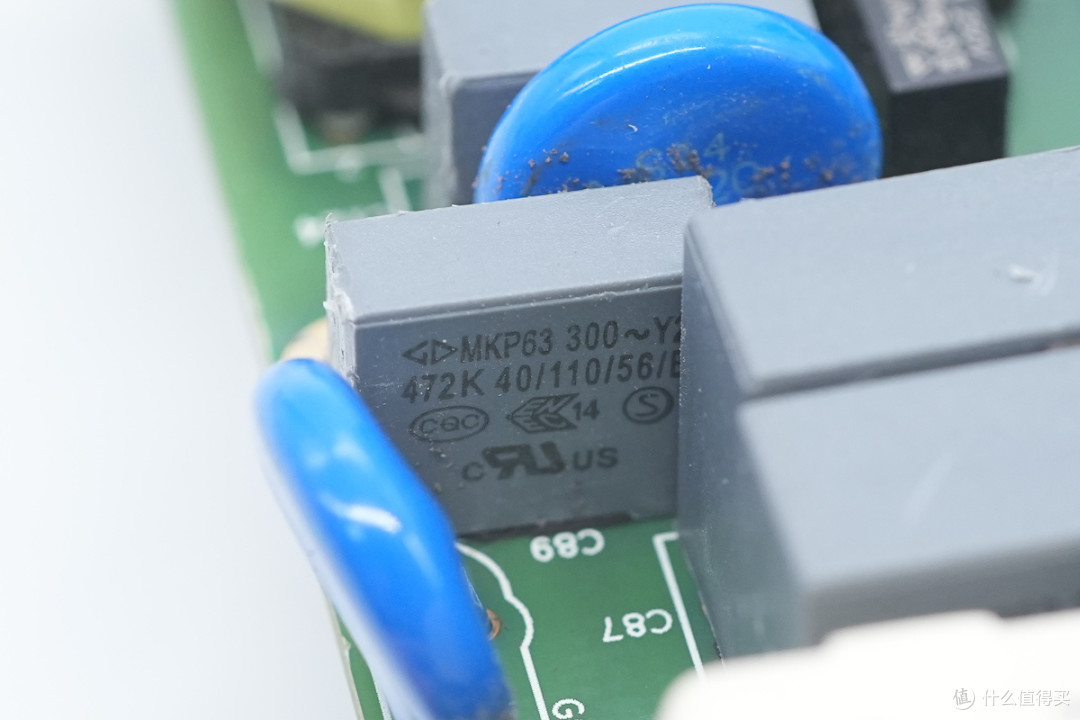

Y电容规格为4700pF。

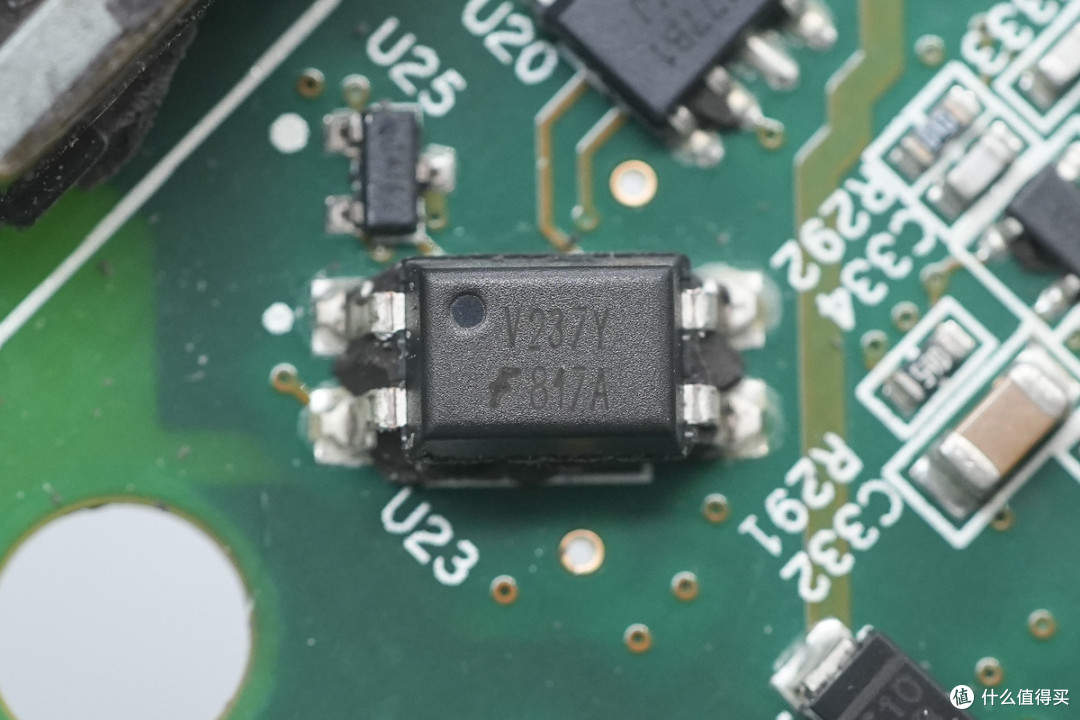

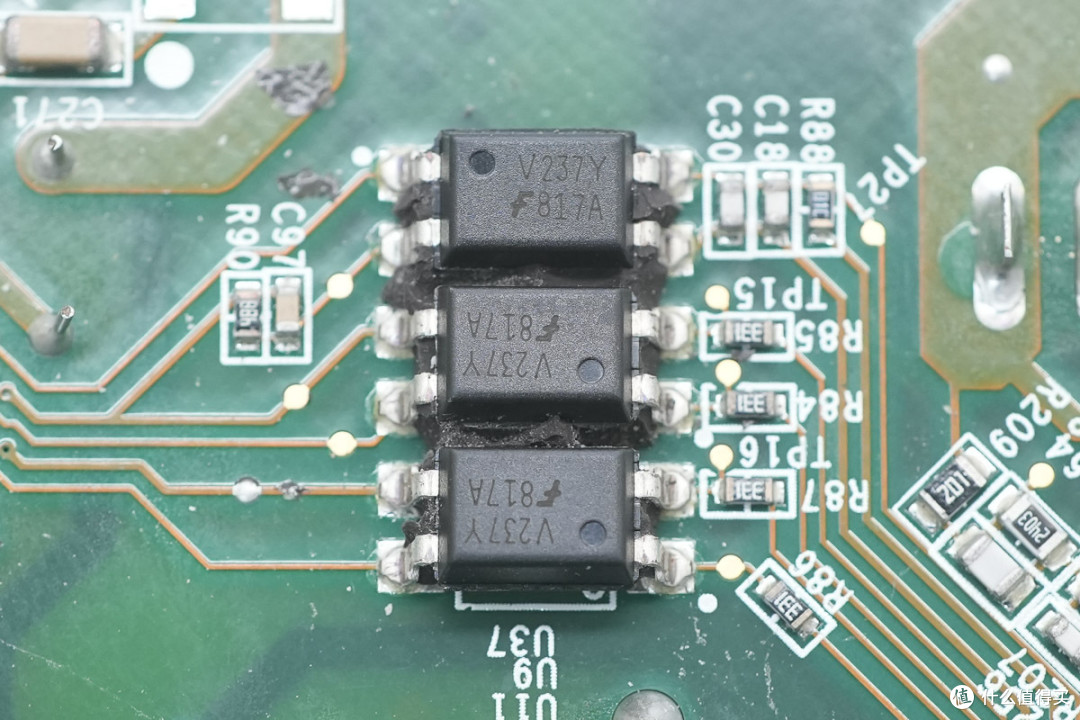

光耦来自安森美，型号FOD817。

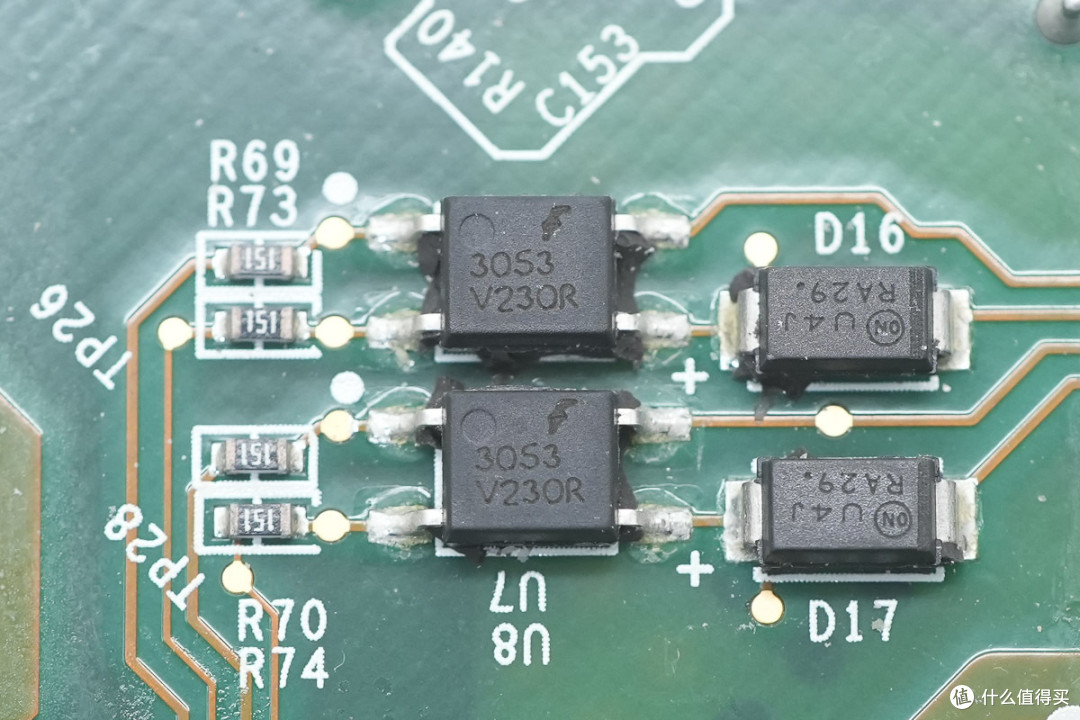

光耦来自安森美，型号FODM3053，为可控硅输出光耦。

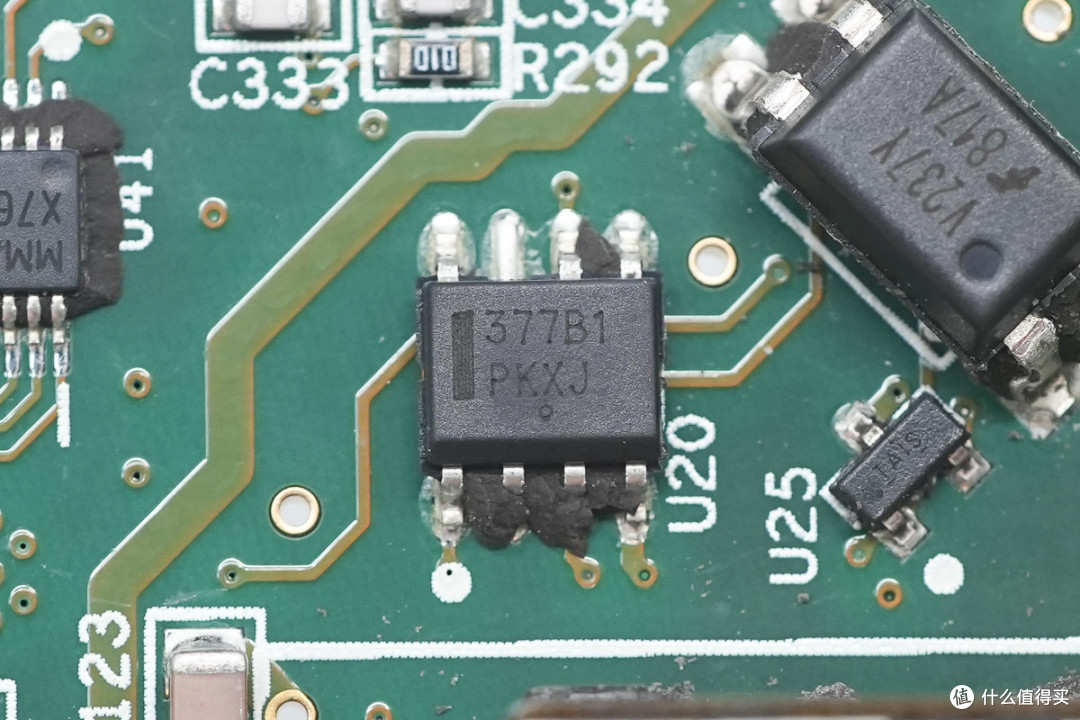

辅助电源芯片来自安森美，丝印377B1，采用SOIC-7封装。

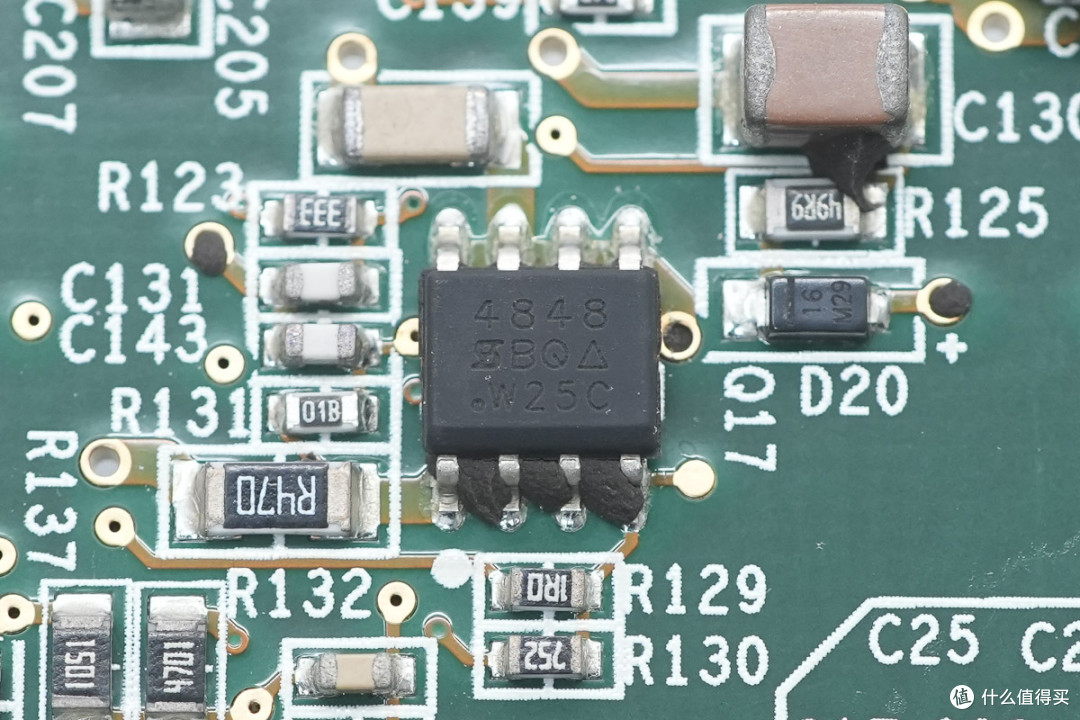

开关管来自威世，型号Si4848DY，NMOS，耐压150V，导阻68mΩ，采用SO-8封装。

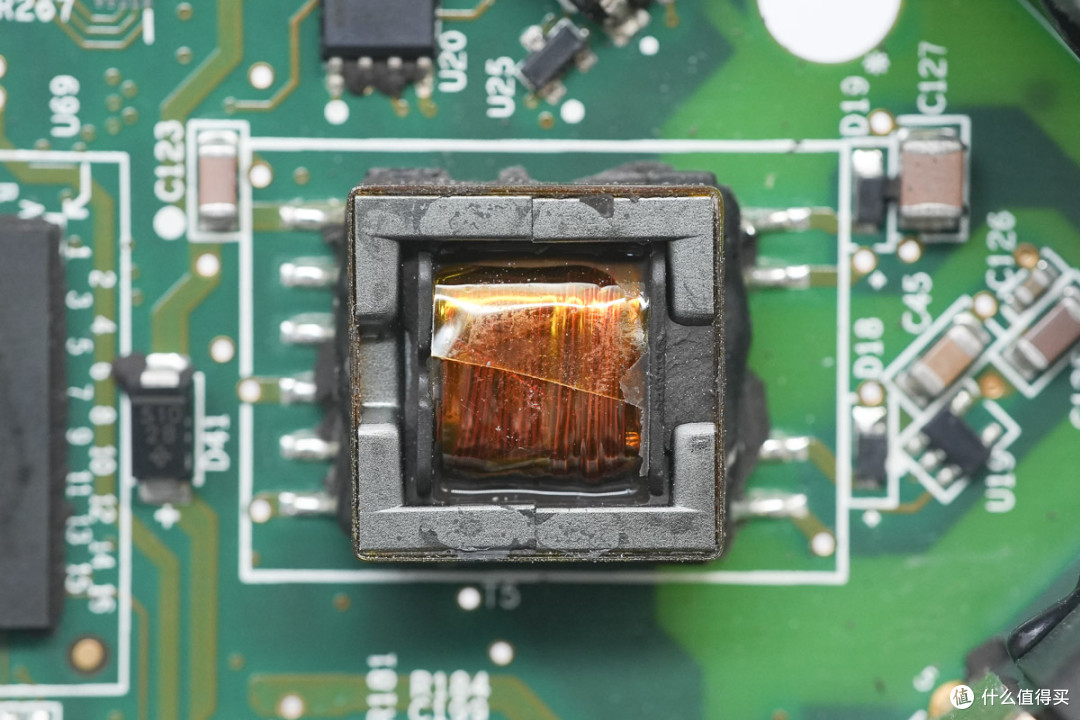

变压器采用漆包线绕制。
光耦用于输出电压反馈。

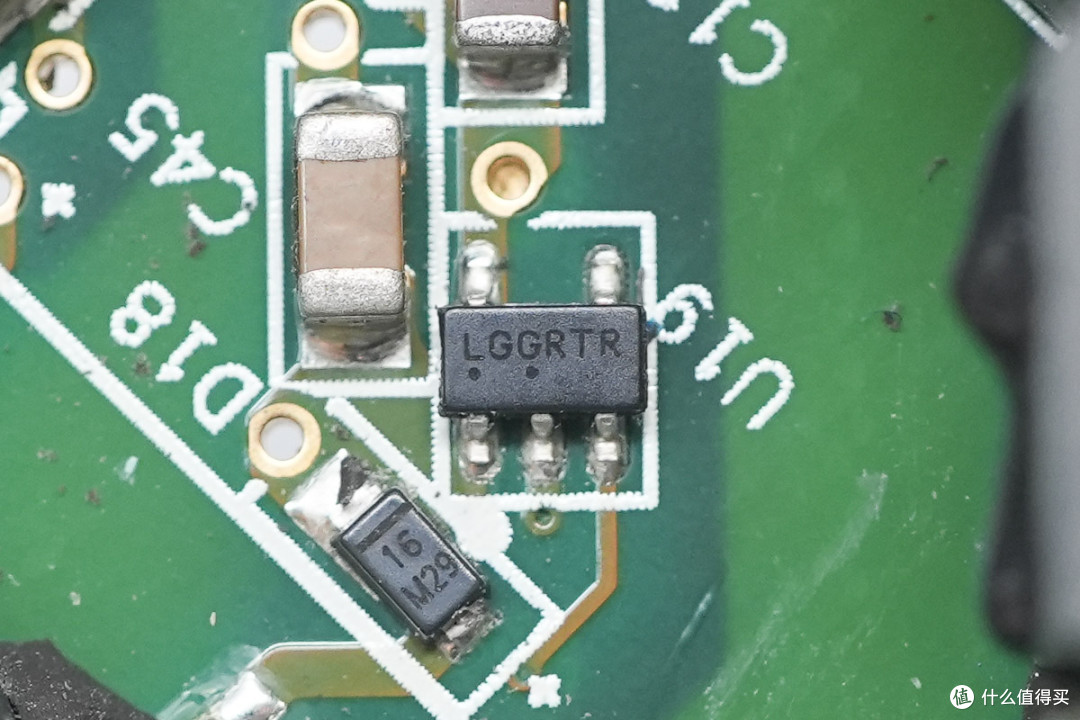

稳压芯片来自安森美，丝印LGG，型号NCV551SN33，支持12V输入电压，输出电压3.3V，输出电流150mA，采用TSOP-5封装。

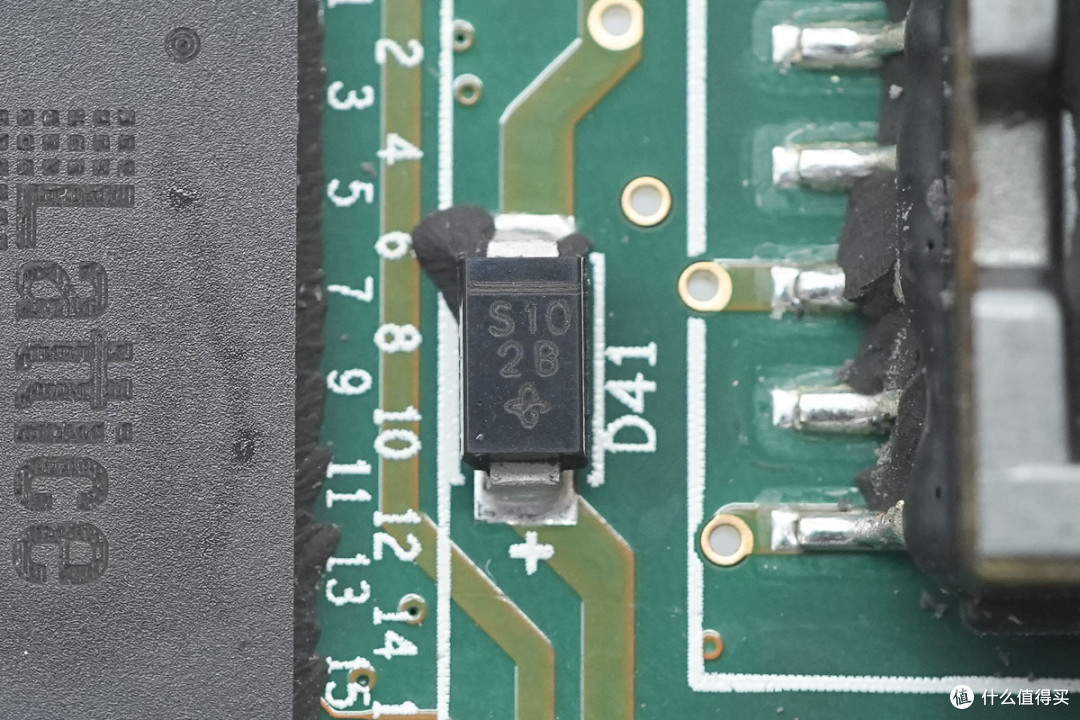

肖特基二极管来自威世，丝印H10，型号SS1H10，规格为100V 1A，采用SMA封装。

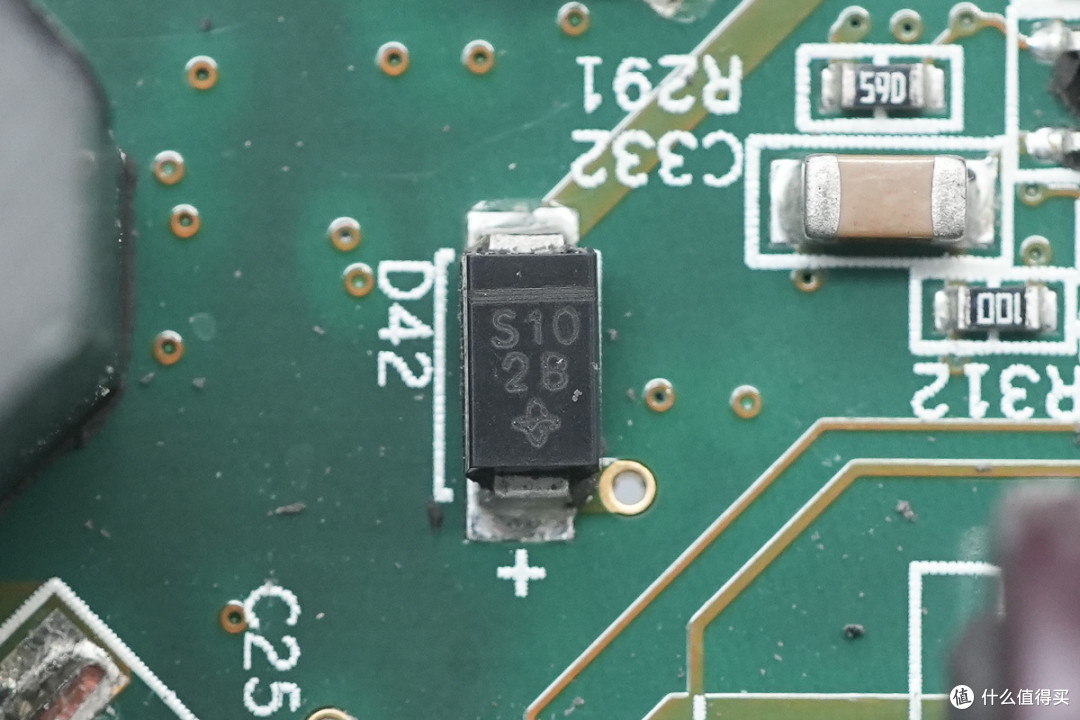

另一颗二极管型号相同，用于辅助电源供电切换。

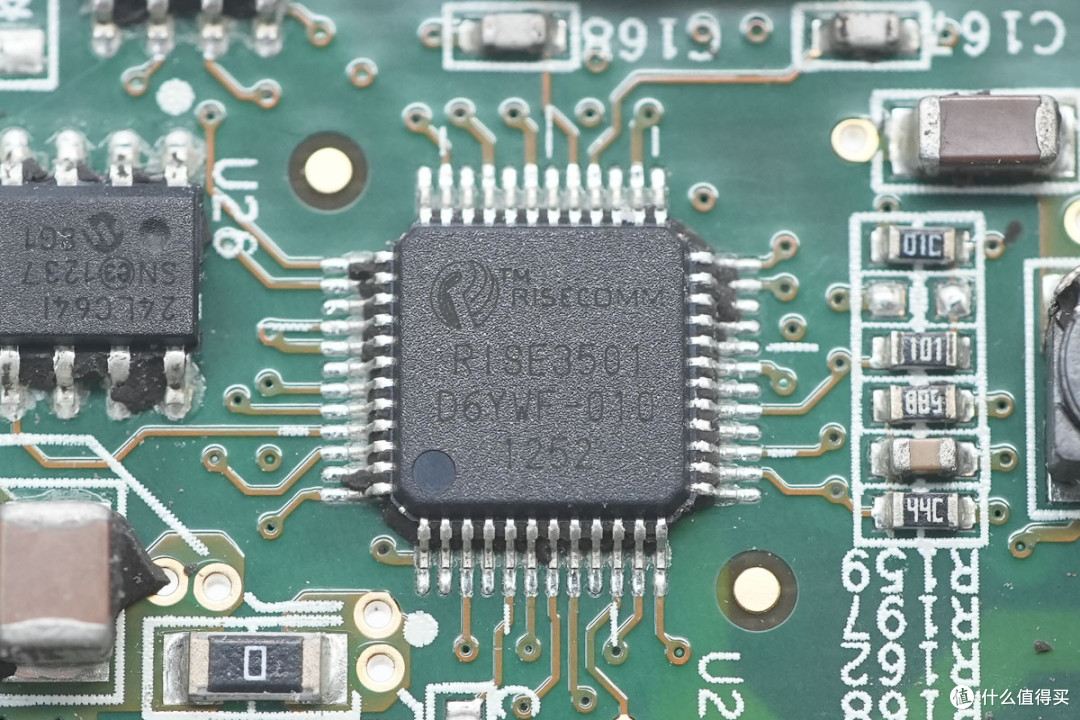

电力载波通信芯片来自瑞斯康，型号RISE3501，设计符合EIA-709.1和EIA-709.2标准规范，芯片内部集成高速8051内核，集成64KB FLASH和10KB SRAM，内部集成DSP模块，集成LDO，采用3.3V单电源供电。设有UART串行接口，采用LQFP48封装。
芯片外置10.0000MHz时钟晶振。

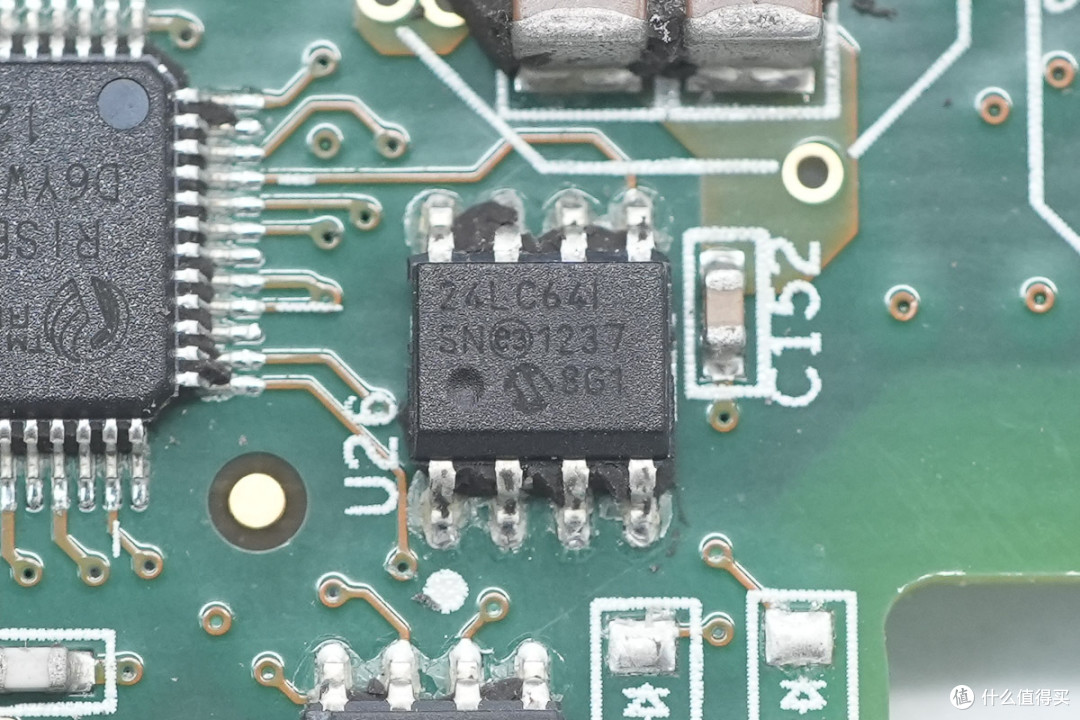

存储器来自微芯科技，型号24LC64，容量为8KB，支持2.5-5.5V工作电压，采用SOIC8封装。

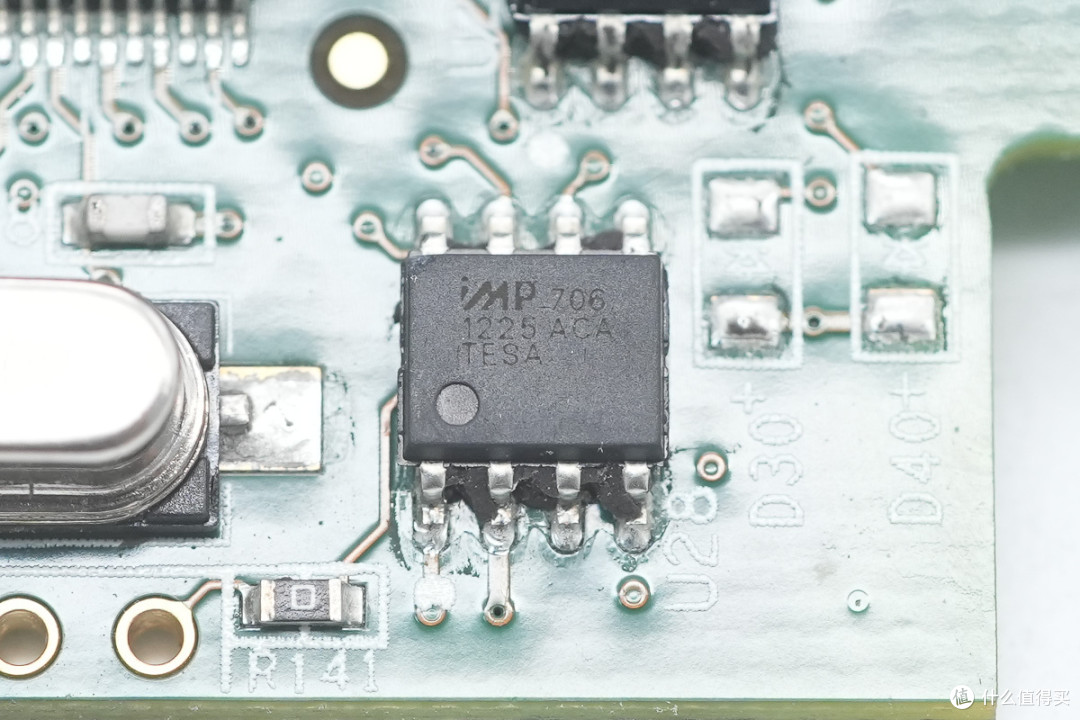

复位芯片来自林屹微电子，型号IMP706T，具备电源监控功能和看门狗定时器，电源监控阈值3.08V，具备200ms复位信号延迟，采用SO8封装。

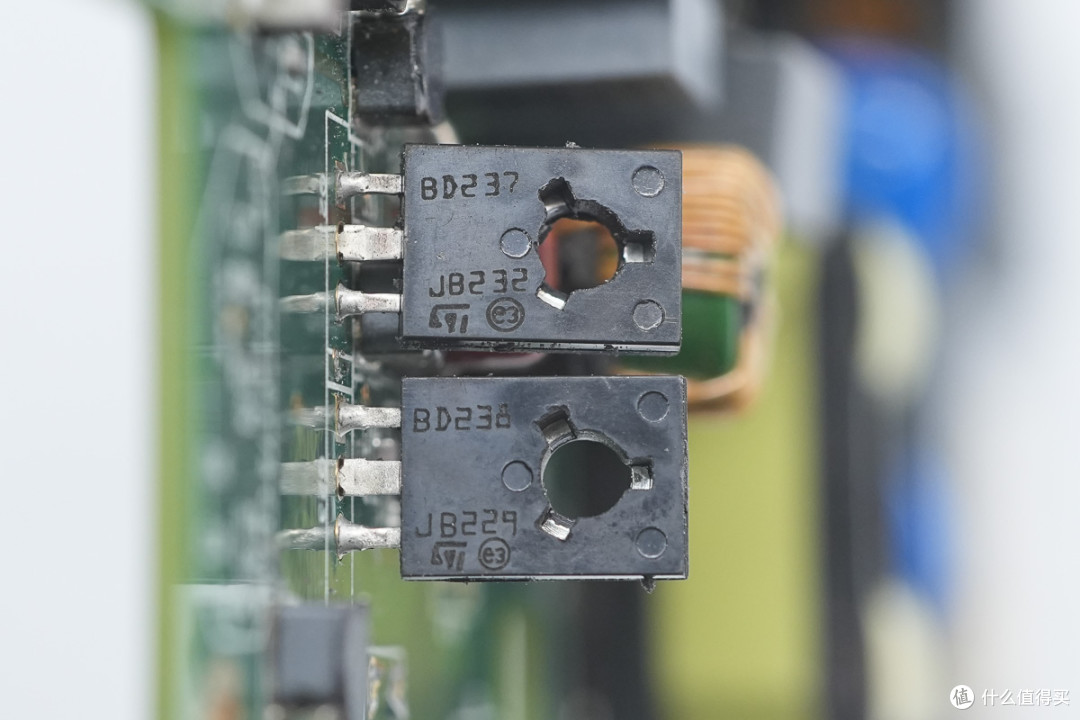

电力载波调制三极管来自意法半导体，采用BD237 NPN型和BD238 PNP型，均采用TO-126封装。
变压器采用绝缘线绕制，用于载波注入。

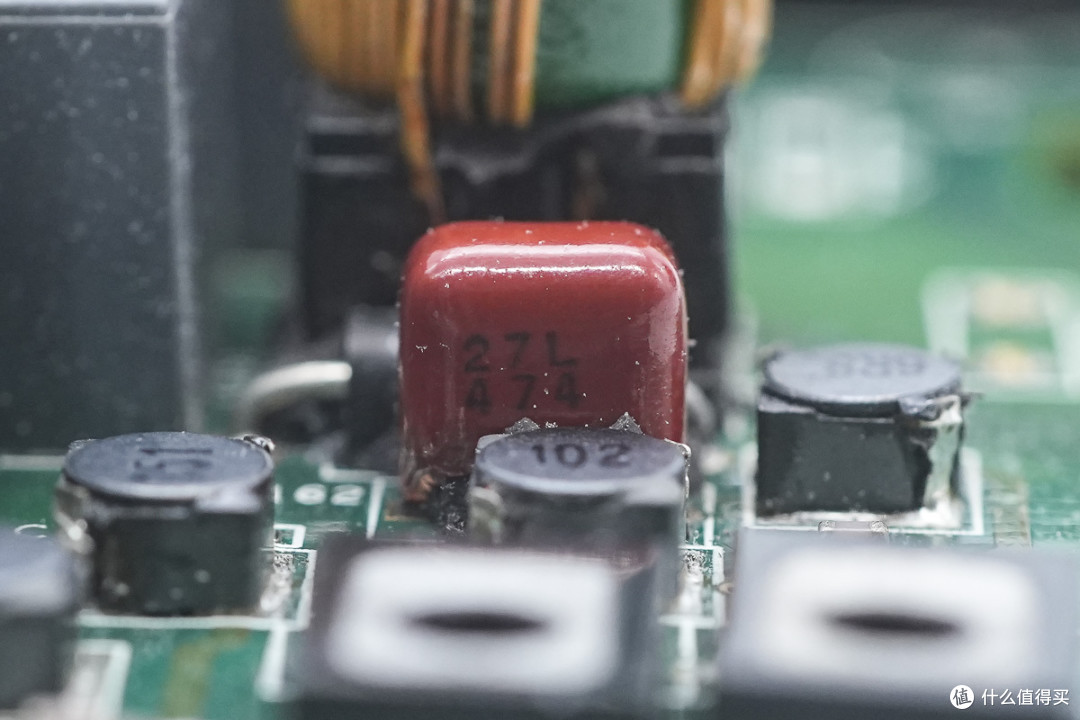

薄膜电容规格为0.47μF。
全部拆解一览，来张全家福。
电派储能拆解总结

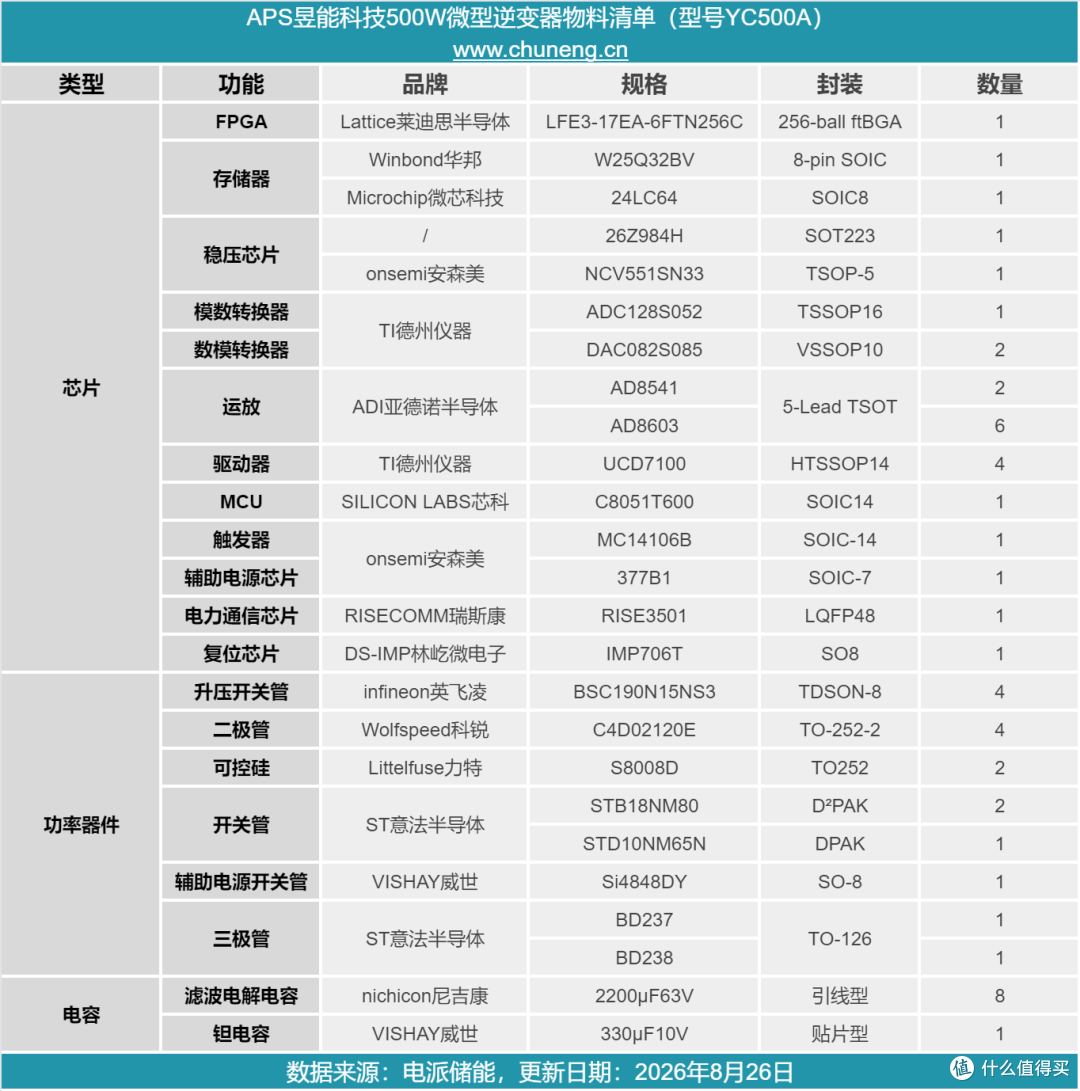

最后附上昱能科技微型逆变器的核心器件清单，方便大家查阅。
昱能科技微型逆变器型号YC500A，采用全铝合金外壳，具备IP65防护等级，通过自然对流散热，支持-40℃-+65℃环境温度。逆变器输出功率500W，输出电压为220VAC。逆变器具备两路直流输入，支持55V输入电压，最大输入电流12A，最大功率电压跟踪范围为22-45V。具备电力通信功能。
电派储能通过拆解了解到，昱能科技微型逆变器壳体通过铆钉固定，内部PCBA模块通过螺丝固定，灌胶填充导热。逆变器内置莱迪思半导体LFE3-17EA-6FTN256C FPGA用于整机控制，通过德州仪器UCD7100驱动英飞凌BSC190N15NS3开关管升压，采用科锐C4D02120E碳化硅二极管整流。
输出通过力特S8008D可控硅和意法半导体STB18NM80进行调制，设有芯科S8051T600 MCU和安森美MC14106B触发器。辅助电源采用安森美主控芯片，使用威世Si4848DY开关管。输入滤波电容采用尼吉康电解电容，为FPGA供电采用威世钽电容。设有瑞斯康RISE3501电力通信芯片，用于整机管理。逆变器内部用料可靠，整体做工扎实。
