高规散热+保底用料+甜点核心：索泰 GTX970 霹雳版显卡 多图解析&性能+温度噪音测试

对于显卡，其实LZ已经放弃追新有些时候了，手上最新的卡是V3+里面的GTX660，至于家里的工作机还一直在用着大暖炉GTX480。但作为一个曾经的diyer，新一代显卡发布的新闻还是会关注的，前一阵子看到GTX980/970发布，麦克斯韦架构，使用了与GTX680类似的甜点规格，DX12支持，性能对比全规格开普勒大概有15%的提升，同时功耗大幅度降低，一下子就对这代显卡有了好感

但作为一个无刚需的实用党，LZ一般是不会上市价入手显卡的，直到LZ看见了价格……

GTX980无悬念地需要4K大洋，但GTX970的首发价是……2K5！

我去这不是NV的作风啊，要知道作为次旗舰，GTX470的上市价是2899，GTX570（480低温马甲）是2999，GTX670上市价是3199，780更高达4K（要知道780ti才是开普勒全开的完全体），而且这一代卡性能上不乏亮点，按摩店的新卡貌似还遥遥无期，想着想着手就没有保住……

[商品：索泰（ZOTAC）GTX970-4GD5霹雳版HA 1076-1216MHz/7010MHz 4GB/256bit GDDR5 PCI-E显卡]

————————————————我是正文分割线————————————————————

LZ入手的是索泰GTX970霹雳版，天猫入手，比最便宜的映众970是贵了100，但映众散热只有双热管双风扇，而这货有三风扇五热管，100就当换了个好的第三方散热了

1.开箱+拆解篇

箱子正面，话说我记得以前索泰的公版换散热都叫做首发版，现在叫霹雳版是因为不用AC散热了？

箱子背面，是一些用料和散热的宣传

封口贴……话说这贴纸贴得真丑，导致开封的时候快感值大幅下降

开箱，揭开顶上的海绵，看见巨大的三奶散热~

附件是2根D口转6PIN的供电转接线+驱动光碟+说明+万年不变丑丑的DVI-VGA转接头

显卡正面，三风扇+金属导流罩散热还是能营造出YY感的~显卡长度大概29cm（其实主要是导流罩长，后面细节图可以看到）

背面PCB，YY感一扫而空

参照公版88GTX的PP……简直无法直视……

I/O接口，HDMI+DP+DVI-D+DVI-I，HDMI和DP的版本未查证，但从GTX970的规格来看，应该是HDMI2.0和DP1.4版本。

一些细节。

SLI金手指，作为低功耗次旗舰，在不需要折腾电源的情况下双卡的潜力还是很大的。

I/O挡板视角，可以看到PCB的高度仅稍高于挡板，没有使用所谓的“越肩式设计”，不需要担心顶到机箱。

双6pin供电，相当容易满足的规格，官方TDP仅145W。

接口旁边的空间比较充足，插拔的时候不会太局促

显卡顶部和底部都有竖条状的进风口

风扇的扇叶，索泰称扇叶设计可以增加静音效果，且即使有一个风扇停止工作双风扇风量仍足以压制核心。

这个位置可以看出导流罩长于散热鳍片，散热鳍片长于显卡PCB……24-25cm的卡被生生做成29cm，真心是用兼容性换YY感

而且风扇扇叶在边缘裸露要小心显卡供电的电源线被刮蹭到……LZ第一次点亮的时候就蹭了一次

4pin温控风扇。

要进一步研究，拆掉散热那是必须的~比起早年的GTX260之流动辄十多二十颗不同规格的螺丝，拆这个丝毫不费功夫。

拆下这6颗带弹簧的小螺丝散热器就下来了。

散热器总览，5风扇3热管很是夺目，目测鳍片比较密集。

从这个位置来看热管弯折的情况不算突兀。

和鳍片末端的结合状况，关于热管和鳍片之间的连接，索泰称使用了“定向烧结式热管”进行连接，号称效果优于传统的穿fin和回流焊……LZ稍稍看了看工艺说明，应该是穿fin工艺的加强版技术

底座并非镜面，而且有6条热管槽，现在空置了1条

然后是显卡本体。

PCB正面一览，其实也是稀稀拉拉的……不过这几代N卡都是这样子的倾向了……盒子上写着使用了2盎司铜的PCB，宣称避免热量聚集可以降低温度。

先看看核心。GM204，其实只是理论意义上的与460类似的甜点核心。

输出部分。有金属屏蔽罩和密密麻麻的的贴片电容

显存来自三星，仅用了单面就已经有4GB的显存，想想如果PCB双面贴满那不是有8G显存了……当年真是不敢想哇

供电部分，核心4+显存2=6相供电，由于散热片是用导热胶贴在mos上的，拆了不方便再贴上就没动，但是从网上找到的图能看到显存每相供电配备了1上1下2mos，而核心每相供电配备了2上2下4 mos。

索泰宣称使用了一体化铁素电感+八爪鱼MOS+X-Cap电容，电容应该是富士通出品。

PWM供电控制芯片是常见的uP1608PK。

略奇葩的地方在这里，供电的右方有一块立方体海绵……没错，就是一块粘在PCB上的海绵……看到上面有鳍片的压痕，LZ猜这货大概是用来支撑上方悬空的散热鳍片的。

这又一次说明了……其实这卡做那么长真没啥意义……

开箱+拆解篇完。

2.上机测试

具体的性能测试各大网站的评测都有了，我就简单跑两个分，平台是W3690(980X服务器版，3.6G+6C12T)+9G D3 1600+GA G1狙击手初代，系统WIN7 X64。

用来对比的是……架构差了两代的GTX480……不想看截图的XD可以跳过直接看对比表格~

3DMark11 Extreme：

New 3DMark Fire Strike Extreme:

对比汇总表（新3DMARK的分数为图形专项分）

250%-300%的性能增幅，毫无疑问地碾压了 ……这些年硬件性能还在保持着正常增幅的也就是显卡和SSD了。

与上一代的显卡相比，性能大概是强于780，略弱于290X的水平。

既然频率与公版相似，功耗也大概相仿，就测一下噪音和温控。

温度测试，室温25度，机箱银欣TJ04。待机温度在开机后静置20分钟测得，满载温度为FURMARK甜甜圈拷机15分钟后温度。不想看截图的XD可以直接跳到最后噪音温度的数据汇总表~

待机温度36度，此时GPU电压0.862V，风扇1136RPM。

拷机15分钟后78度，此时GPU电压1.012V，风扇2573RPM。

需要说明的是此时CPU的频率仅有800MHZ，未达到默频1GHZ，可能是由于防止甜甜圈测试温度过高造成硬件损伤而启动的防御机制，但由于甜甜圈测试本来严酷程度就远超过实际游戏应用，LZ仍然认为该温度具有实际意义。

噪音测试方法：将IP4放到机箱侧板处，打开Noise Meter，取30秒钟内噪音均值。空载满载条件同前。

空载：

满载：

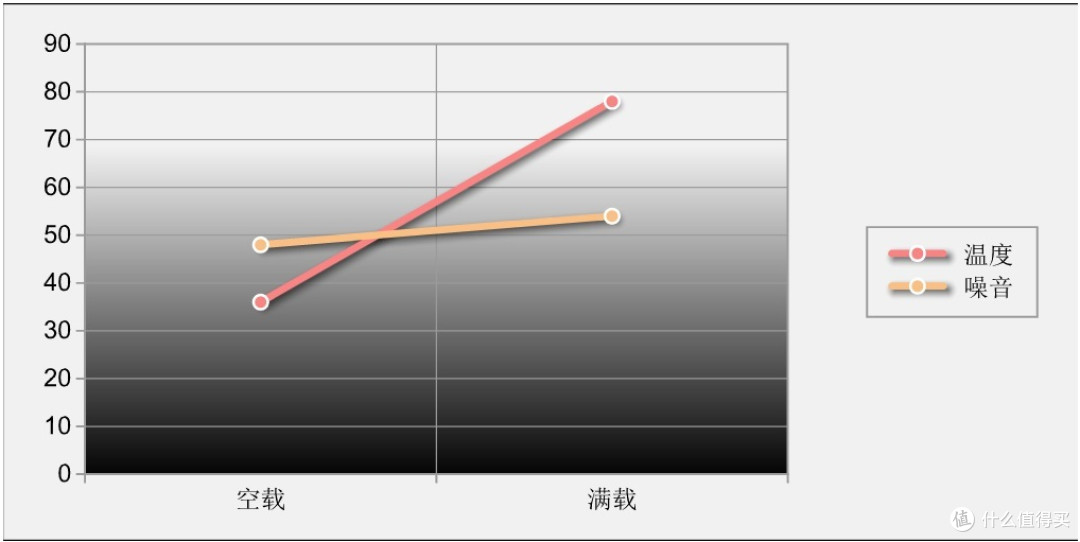

温度噪音汇总表：

测试篇完~

3.总结

对于核心：
感觉这一代maxwell架构最大的亮点有二：

1. 大幅度下降的功耗，相比节省电费，这更意味着等这代显卡降价后组建双卡平台的可能性；

2. 新一代DirectX规格的支持，作为标杆性的api，这是划分显卡世代的标志。

至于性能，旗舰980对780ti、有次旗舰970对780都有10-15%的的性能优势也就是正常换代升级的提升幅度，没有类似当年58705850颠覆GTX285的惊艳，因此此刻降价的R9系列和上一代显卡，只要价格合适，性价比妥妥滴。

对于这张显卡：

1. 价格适中，貌似这卡JD预售的时候只需23XX即可拿下，相比映众的双风扇双热管散热要好些，比御三家接近3K的价格又要便宜一些。

2. 散热是亮点，甜甜圈核心不上80度应该算的上是优秀成绩，同时在甜甜圈拷机状态中风扇转速也就是满载的80%上下，噪音在可以接受的范围内。

3. 用料中规中矩，和奢华搭不上边，但细节处理还算比较周到。但是对于一颗TDP仅仅145W的核心（貌似OCP测试满载达160W）这样的供电也足够稳定运行了，反正年纪大了就感觉OC只是个折腾。

最后的最后再说两句，近年来NV的小核心战略使得中高端的显卡核心也并不需要大规模的供电，仅需“网卡款”的PCB即可完成布线，看看映众的970游戏至尊PCB就能看出来GTX970的核心同样有做成高规格mini卡的潜能（类似ASUS的mini GTX670），现在市面上各式各样超长金属导流罩+多风扇很大程度只是为了满足高玩对高端卡的期待心理（LZ这卡也不例外），等对核心的研究成熟之后做成适合itx平台的短卡才是LZ对970的最终期待~
