NAS折腾笔记 篇二十:捡垃圾组NAS “闷罐 ”乔思伯V4 MIN-MATX机箱
购买理由
由于电源的原因,把蜜獾超存从闲鱼上出了。本想着就此罢手,但手头上还剩着一堆硬盘,无奈之下还是得自己组台NAS来尝试下。
之前的柜子没有柜门容易积灰,所以买了个带柜门的小柜子,样子和机柜差不多,谈不上美观,但比较实用。把一堆电脑、网络零件塞进去。由于有组NAS的打算,所以特意留了空间来放NAS。
机箱是许多人最后来选择的配件,但这次有条件限制,所以必须提前考虑。柜子比较小巧,单层柜门尺寸是360mm(宽)x300m(高)x360mm(深),所以不能上大机箱,手上有之前买的ATX电源也要利用上,于是开始寻找合适的机箱。
要选小机箱,其实还是机箱的选择面还是比较小,要从众多机箱中寻找到合适的,真的很难。只能考虑能装MATX和ITX版型的机箱,ITX版型的机箱相对比较多,但能要兼容ATX电源,却比较费劲。MATX的机箱倒是多,但尺寸也是超标的多。
其实还有一种选择那就是矿渣,比较出名的就是蜗牛星际、恒星存储、最近还有蜗牛恒星,但只能上ITX主板和小1U的电源,这两个配件现在都比较贵。
所以从经济的角度来考虑,还是得自己选个合适的机箱。问了许多品牌的客服,看了小喆优品C2P、阿基米德、平头哥,这几款价格不错,但有的尺寸大了些,有的空间又小了些。
鱼巢酷鱼S5的尺寸不大,160mm(宽)x260m(高)x160mm(深),看上去比较清爽,但只支持SFX电源,无奈放弃
随后就将眼光放到了乔思伯目前热门的D30和松果D41,但松果D41尺寸是205mm(宽)*407mm(高)*440mm(深),远远超标了;
D30要小一些,但204mm(宽)x401mm(深)x337mm(高)的尺寸也超标了。
后来初步选择乔思伯的UMX3,机箱的尺寸是188mm(宽)x365m(高)x358mm(深),横过来摆放,稍长了一些,但影响不大。
所说比它的前代乔思伯V4优化了风道,只不过499的价格还是让我望而退步,这都可以买台带J1900的6盘位矿渣了。
这时我就想到了乔思伯V4,这也是MATX里的小机箱了,机箱的尺寸是238mm(宽)x278m(高)x280mm(深),这个尺寸比较符合装进柜子的要求。关键是还能用ATX电源,改造下还能上多盘位,反正能满足我的需求。只是它的做工和散热性受到了许多人的诟病,但如果考虑到现在闲鱼只要100元左右,倒也觉得能接受。
最神奇的是这是一款2012年发布的产品,现在京东自营还在销售,这款的销量恐怕有点不佳,因为网上的风评并不好,闷罐是说得最多的,
外观展示
黑色的机箱感觉比较底调,拿到手里比一般的机箱轻一些。机箱整体比较简洁,前面板就只有一个开机按键
侧面板有插孔,从下到下分别是USB3.0、麦克风、耳机、USB2.0接口

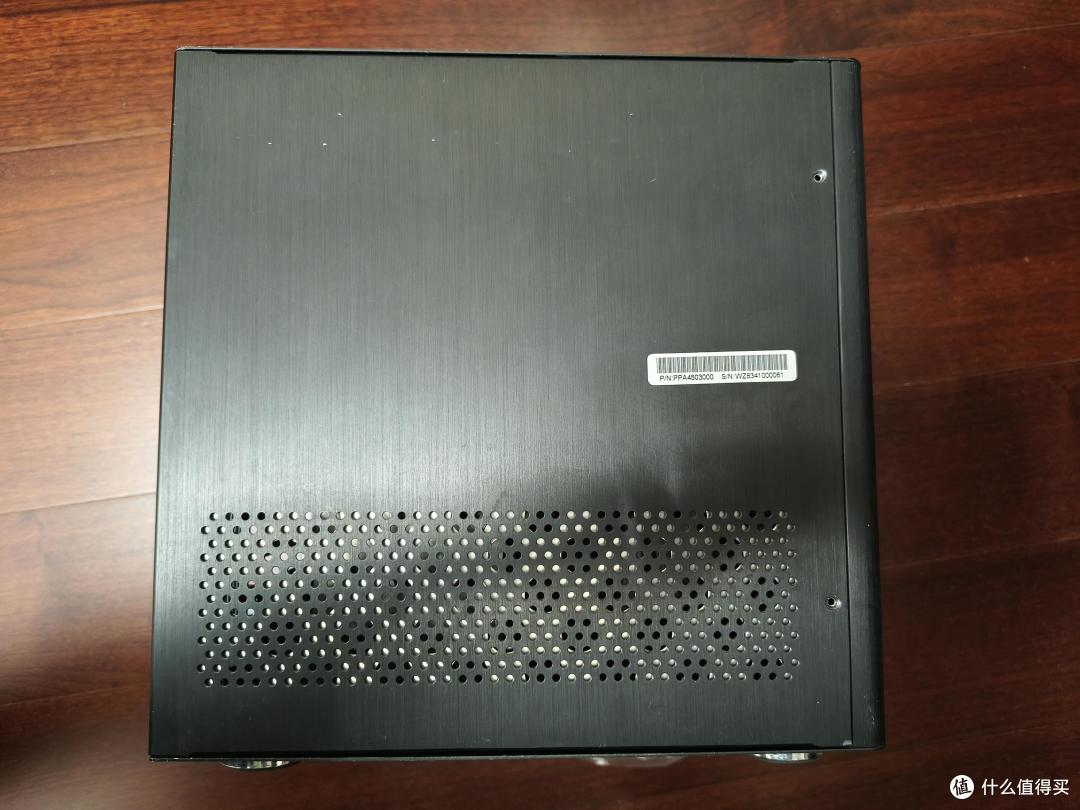

另一侧有一条散热孔,散热孔的圆形开孔比较密集,上方还有条形码
顶部是封闭的
机箱后面有长条型的散热孔,从机箱开孔来看,有3个风扇位,可以装4个PCIE设备,下方有产品型号的贴纸。
机箱底部是长条型的散热孔,中间还有2.5寸的硬盘位,脚垫比较柔软厚实,能起来较好的缓冲作用
从外观来看,我淘的这个箱子成色还不错。没有明显的伤痕。但这台机箱目前来说最明显的问题是没有配防尘网,这样的话灰尘应该比较大。
内部结构
拆开机箱,材质厚度还不错,可以看到侧面有开地方机箱3.5硬盘架,可以装2块3.5寸硬盘,硬盘架还做了圆形的镂空设计,可以更好的散热
可以看到里面的灰尘还是比较明显的,所以不理解厂家为才能不装防尘网
拆下来的硬盘架
螺丝孔位都配了减震胶垫,这点做得不错。
拆掉了硬盘架以后空荡荡的机箱,里面就是些接线,看起来空间还是不错的
装机体验
从箱子的整体来看,内部空间比较大,主要是从底部及侧面朝见,从背部排风。前面没有风扇开孔,会有热量聚集在顶部,散热效果要差一些。
还有一个担忧是侧边开孔的位置可能会有些偏低,离主板比较近,担心装机时会影响。
实际装机以后,发现CPU散热器的热风排出的方向在内部;而电源排风的方向也是在内部,而且CPU散热与电源的距离比较近,这样的话热量可能会形成聚集。对排风的风扇考验比较大,所以下一步还是需要进行改造。
