存储芯片制造全流程大揭秘！原来小小芯片背后藏着这么多门道

你有没有想过一个问题：

手机里的照片、视频、聊天记录、应用程序——所有这些数据，都存放在一块比指甲盖还小的芯片里。

它既不发光，也不发热，甚至没有任何活动部件。但它能在断电后依然牢牢记住你存进去的一切。

这块小小的芯片，到底是怎么造出来的？

更让人好奇的是：它的原材料，居然是随处可见的沙子。

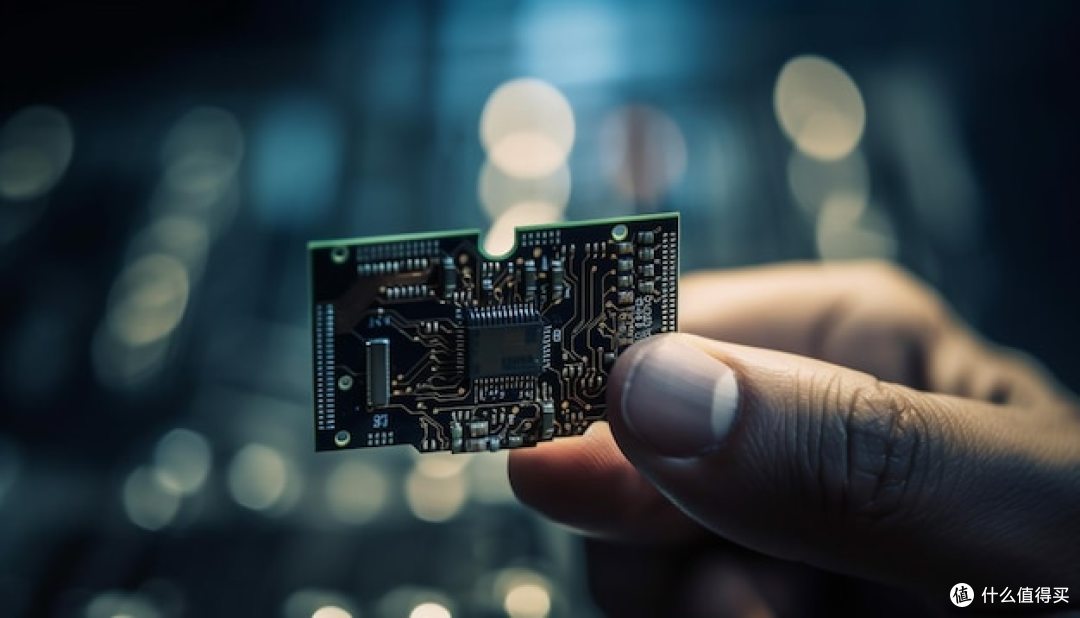

存储芯片制造

从沙子到硅晶圆：一场极致的提纯之旅

沙子里确实含有硅，但普通沙子的二氧化硅纯度远远不够。芯片需要的是纯度达到99.999999999%（11个9）的高纯度硅。

这个纯度是什么概念？相当于在一万亿个硅原子中，杂质原子不超过一个。

沙子中的二氧化硅经过高温还原，变成工业级粗硅，再经过复杂的化学提纯过程，最终得到高纯度的多晶硅。

但多晶硅的结构不够完美，电子在其中的迁移效率不够理想。为了达到芯片所需的标准，需要将多晶硅熔化，用一根籽晶缓慢拉出——

一根完美的单晶硅棒就这样诞生了。

这根硅棒随后会被切割成一片片薄如蝉翼的晶圆。厚度通常不到1毫米，表面需要做到原子级别的平整度。

在进入下一步工序之前，晶圆表面要经过反复清洗。任何一颗微小的尘埃、一个看不见的指纹，都可能导致整片晶圆报废。

光刻：在纳米尺度上“雕刻”电路

硅晶圆准备好了，接下来要在上面制造出数十亿个晶体管组成的电路网络。

这一步的核心技术，叫做光刻。

光刻机的原理其实有点像老式幻灯片投影：把设计好的电路图案制作成掩膜版，然后用光源将其投射到涂有光刻胶的晶圆表面。

但和普通投影不同的是，芯片光刻的精度要高出好几个数量级。

以目前主流的先进工艺为例，其最小线宽已经达到几纳米级别。一纳米是十亿分之一米，相当于人类头发丝直径的万分之一。换句话说，在指甲盖大小的面积上，要刻出数十亿个微观结构。

每层电路都需要经历光刻、刻蚀、沉积、清洗等步骤。一颗高端芯片往往需要上百道工序，整个制造周期可能持续数周甚至更久。

光刻工艺

封装测试：从晶圆到独立芯片

晶圆上的电路制造完成后，上面密密麻麻排列着数百颗甚至上千颗独立的芯片。

首先需要对这些芯片进行晶圆测试：用探针逐个接触每一颗芯片的引脚，测试其电气性能是否达标。这个阶段会淘汰掉一部分不合格产品。

接下来，晶圆被切割成单个芯片。切下来的芯片非常脆弱，引脚也极其微小，无法直接焊接到电路板上。

这就需要封装：

芯片被放置在一个保护性的外壳中，内部的微观引脚被引出为外部可见的金属触点。封装不仅要保护芯片免受灰尘、湿气和物理冲击，还要解决散热和信号传输的问题。不同类型的芯片有不同的封装方式——手机处理器和存储芯片的封装形态就完全不同。

封装完成后，芯片还要经历最终测试，模拟实际工作环境下的性能表现。

整个制造流程的良品率，直接影响最终的成本和供应稳定性。

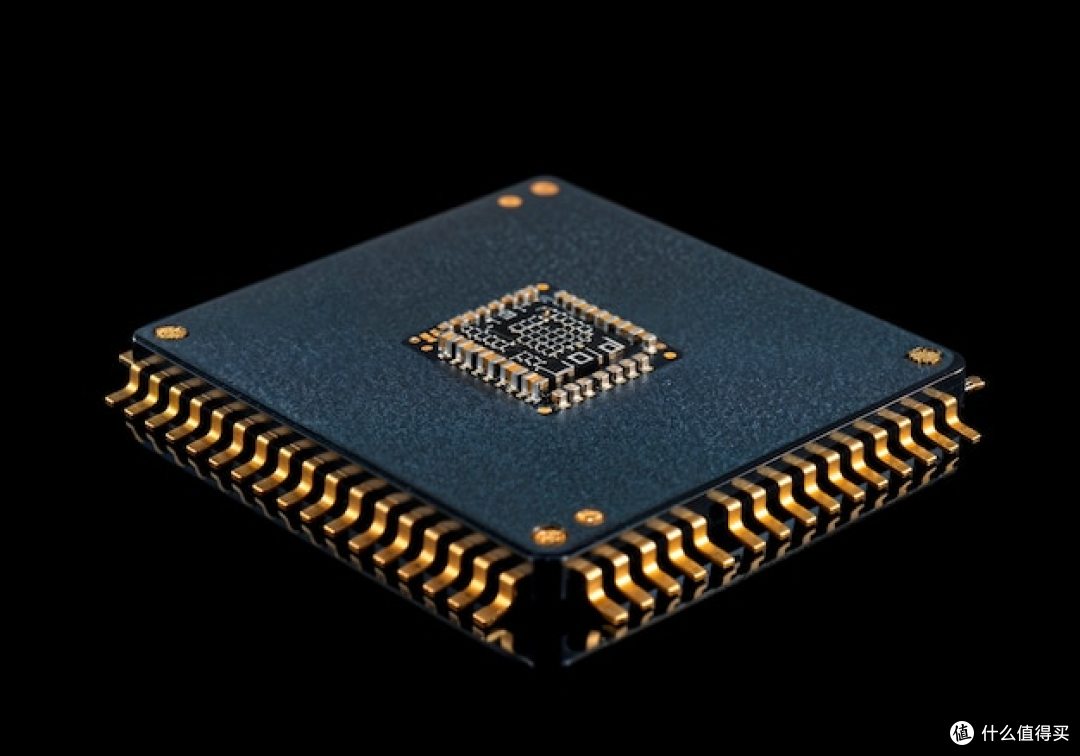

芯片封装

你每天都在用，却从未见过它的样子

当你点开手机相册、翻看聊天记录、下载一个新的应用时，存储芯片正在默默执行数亿次读写操作。

它没有处理器那么“出风头”，没有人会因为存储芯片快了一点就专门宣传它。

但如果没有它，手机里的一切——照片、回忆、工作文档、社交账号——在断电的那一刻就会全部消失。

回到最初的问题：一粒沙子是怎么变成手机里那块存下所有照片的芯片的？

它经历了从原子级别的材料提纯，到纳米级别的光刻雕刻，再到微米级别的封装测试。每一步都涉及物理、化学、光学、材料科学的极限。

这块小小的芯片，可能是你身边最不起眼、却凝聚了最多人类智慧的工业产品之一。
