华硕兆芯KX6000（XC-KX678T-A R1.00）ITX主板设计解析

额……老铁们，我图吧老捡垃圾的了。

最近隔壁垃圾佬简单装了个兆芯国产CPU ITX主机，简单看下情况：

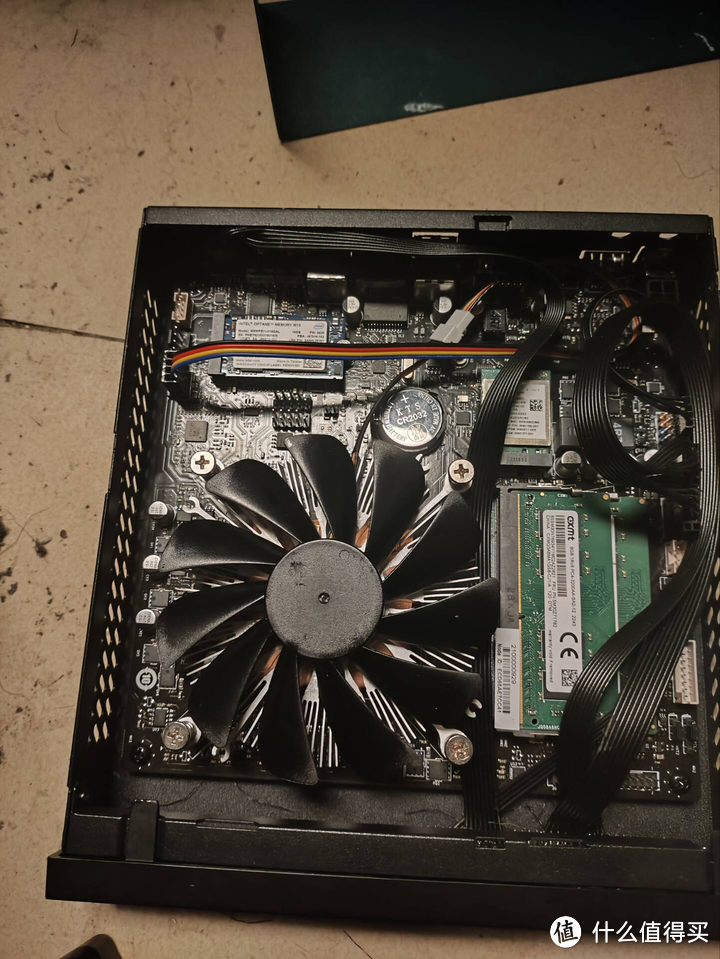

使用联想机箱和ITX主板，CPU用最基本的超薄散热器+风冷散热，烤鸡27倍频可以维持4分30秒，随后稳定26.5倍频

主板使用核显输出HDMI和VGA，支持DC19V输入和USB2.0×2 3.0×2+千兆网卡和3.5mm音频

内置NVME固态和M2无线网卡，使用CXMT长鑫原厂DDR4内存条

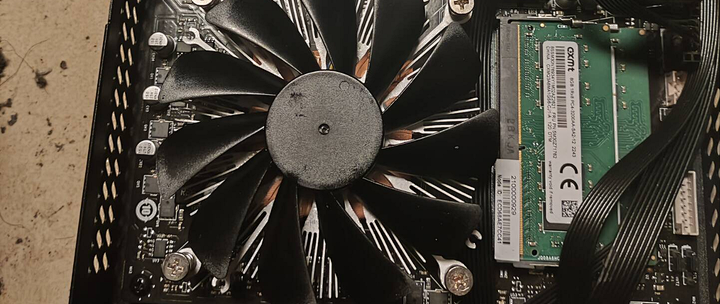

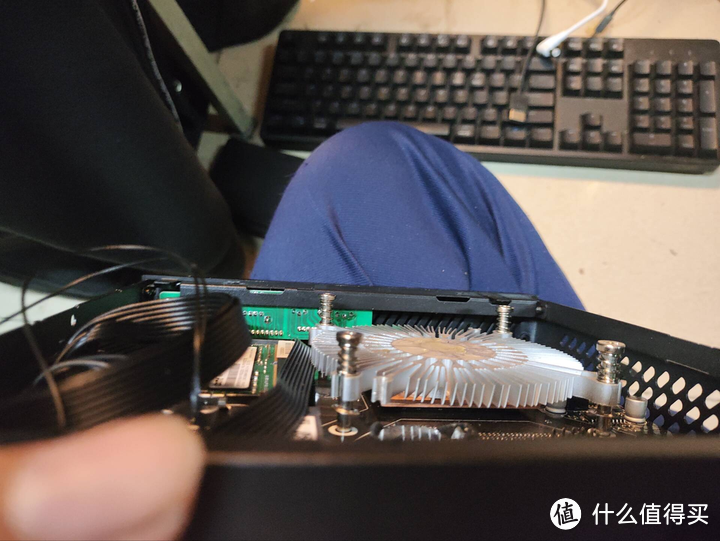

散热器为了配合这个ITX机箱非常地薄，而且还上了铜芯

为了照顾机箱风道使用的是暴力风扇抽风的方案，兼顾了供电内存固态无线网卡的散热

但是有亿点问题就是这个寨板CPU的默认电压高达1.47V，比龙芯吧小吧主彭东锋的寨板上的体质没好哪去了，而且这颗是6780带A后缀的CPU，理论上功耗应该比6780没A还好点有限的。

结果寨板这种情况属实有点难蚌了，所以这位老铁打算换个品牌机的ITX主板，就找到了这么一款主板：

结果发现和自己的主板基本是同款的，只不过是华硕品牌，CPU型号板型都是一样的，型号是XC-KX678T-A。

对于ITX主板来说够贵的了，咱过去只用140包邮的买到了ITX的6780没A主板，6580的主板甚至只要80包邮。

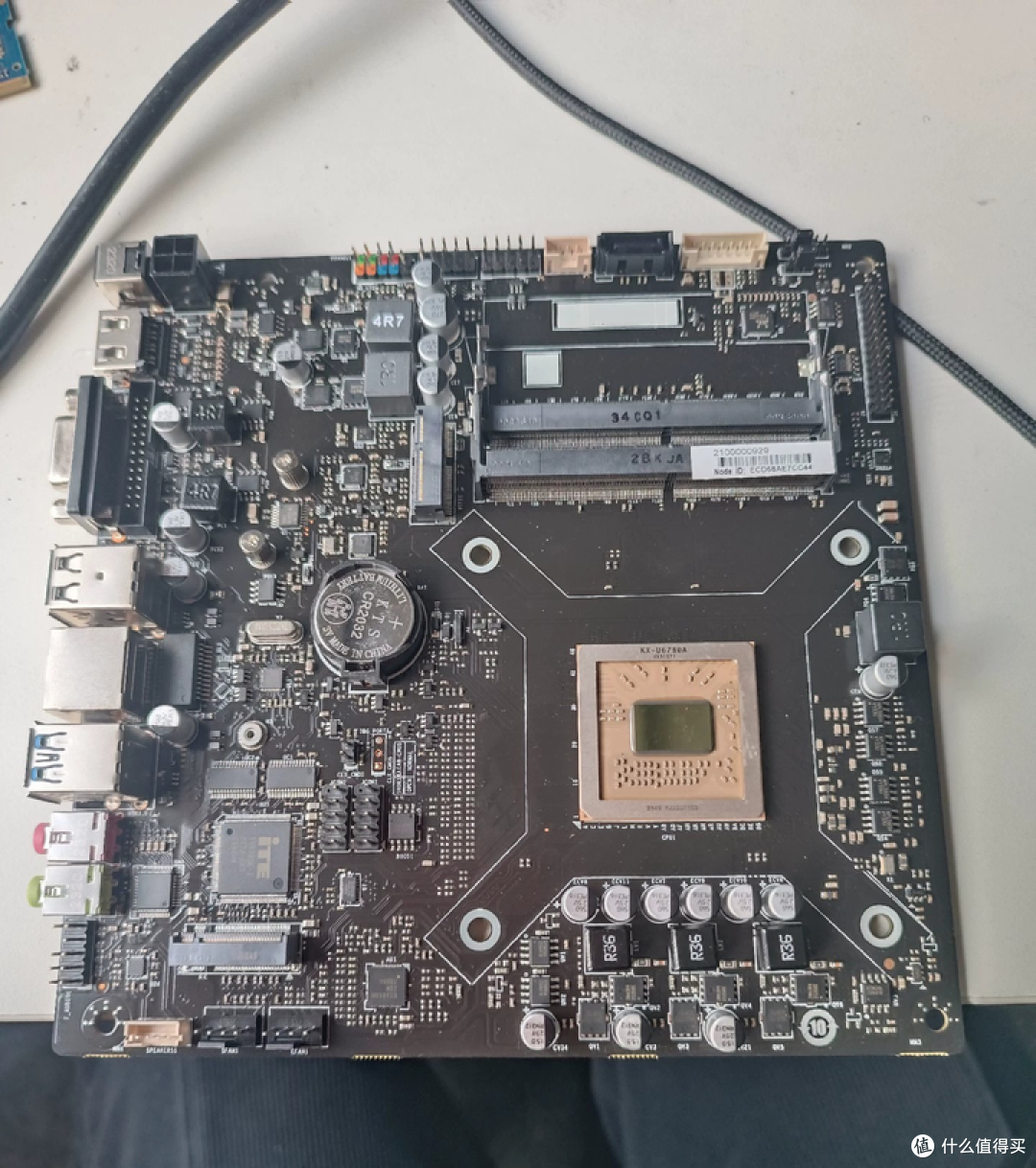

简单看一眼主板的情况，这次这个主板并没有什么明显的华硕特性比如DDR4单面卡扣内存条插槽之类的。ITX用笔记本插槽基本看不出来区别。咱是通过这个群里发的这张图上的字体看出来可能是牢硕的板子来着，因为它雀食和之前咱见过的为数不多的牢硕板子是一样的字体（垃圾佬家由于多年前买华硕主板过保炸了三回被狠狠的爆过金币所以家里基本是拉黑华硕品牌的一个状态，所以即使是捡垃圾咱也不会上华硕的板子）

具体丝印是XC-KX678T-A R1.00

似乎这板子是用来做一体机的，华硕并没有直接出整机，官网找不到上期类似《华硕(ASUS)商用台式电脑 弘道 D349SD-U5500024 21.5’英寸(兆芯 KX-U5580 8G 1TB+128GSSD 集显 中标麒麟V7.0)》这种参数和整机配置，估计多半是没有了。

雀食使用的是U6780A的U

从接口来看，基本和隔壁垃圾佬原来的那张板子一模一样，只不过USB3.0的位置略有变动，基本上属于拿过来换上就能用的水平。

板子背面有ITE的IO芯片，这个板子相比隔壁老铁原来的板子几乎没有变化，只有USB3.0的配置多了个前置插针，但是对于那个机箱来说似乎也用不上。

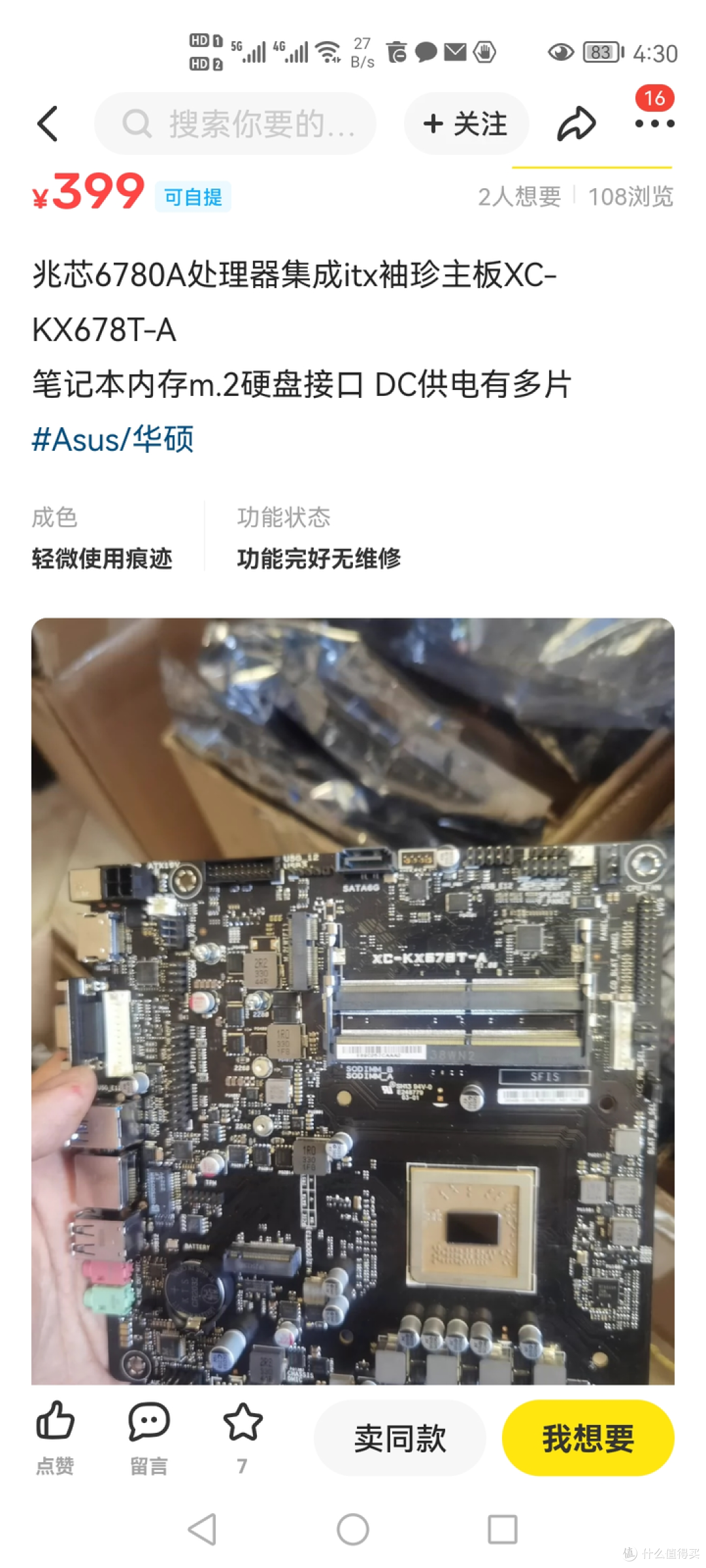

这板子似乎也是一种公版，鱼上没牢硕标的现在卖299包邮：

所以个人并不觉得牢硕的标就值那100，如果买回来之后发现CPU体质没有变好电压并没有降低的话就不如退了。

因为299的ITX也是库存充新成色，CPU也是6780A，支持4PIN供电输入或者19V DC输入（个人认为19V DC输入似乎有点过于极端了，虽然这种板子DC输入都是宽电压，但是也还是不太对劲不应该在同时支持12V的前提下使用19V电压）可以看到这个板子基本上规格都是一样的，NVME M2无线网卡 SATA+供电 LVDS COM口之类的都有

除了USB3.0接口的位置有变化以及少前置USB3.0以外基本就是一样的板子

所以某种意义来说牢硕的这个板子也应该是基于公版改的或者压根就是公版的旧版。因为它几乎和清华同方的板子是一样的，而且过去KX5000的时代咱也有过开机启动画面BIOS识别信息都不是华硕的华硕同款主板，所以个人认为这应该是一种公版设计。

兆芯的部分品牌机板子比如清华同方在ZX-C+ C4701时代咱还见过和秉时C4701 VX11P主板同款的主板，所以这种应该都是一样的公版设计。

所以其实联想HP这种愿意为兆芯主机专门设计一款主板甚至好好维护BIOS提高内存兼容性而不是直接公版贴牌咱个人认为还是多少有点诚意的，虽然前者拒不承认低温锡后者游戏本依托答辩鼓包精灵黑屏精灵质量感人但是它们对国产化的品牌机做工用料都还可以的，所以从捡垃圾的角度来看并不存在拒绝选择的必要，反正这笔钱也不会交给厂家。

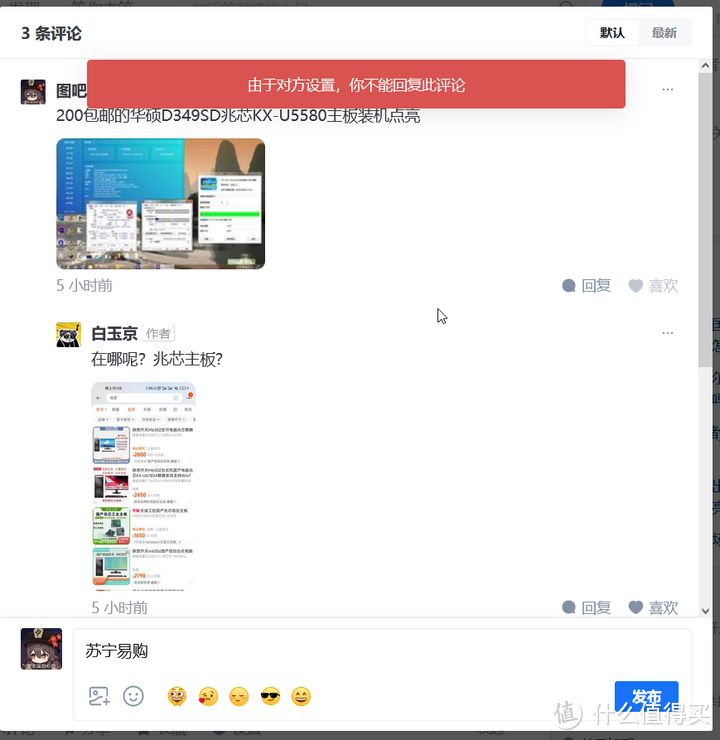

但是华硕的兆芯主板咱是见识过BIOS调的不如其他用公版的小厂的KX5000主板来着（208包邮的华硕兆芯KX-U5580八核主板开箱测评），C860核显死活打不上驱动，甚至之前评论区有人反馈有线无线网卡都打不上驱动那就非常过分了，所以咱其实不是很建议各位买华硕的国产化主板，不是因为坐牢硕打人硕群殴国度之类的事，即使捡垃圾上二手也要考虑实际产品的水平的，至少我家拉黑华硕是因为它的AM2主板过去真的过保就炸，不如3线小厂的二手主板，但是咱在捡H61垃圾的时候发现GIGABYTE的板子都是灵车翻车率奇高也就上了华硕的H61了，捡垃圾终究还是要面对现实的，至少华硕的H61故障只是丢声卡或者主板电压检测报错拒绝启动需要从BIOS关闭检测之类的小问题，比点不亮还是强点有限的。

还有这种ITX主板如果不是为了图便宜或者手上有M2无线网卡或者NVME甩显卡的设备正好能用上的话其实垃圾佬是不建议捡的，因为兆芯的核显是买CPU送显卡，GPU水平很差，而且不能非常简单地用来挂P106，如果有想体验国产CPU的需求咱还是建议各位直接上支持正经PCIE的品牌机主机。否则日常使用体验肯定是会被卡GPU的，这点并不是什么秘密，矿潮那会儿垃圾佬买了I5 8400配UHD630的核显用起来也感觉并没有比用I5 560M的体验强多少都是一样的道理，CPU再强没有GPU的帮助也终究是瘸腿，而国产GPU任重道远远远比国产CPU需要补的课更多：

S80这种还在用IMG IP的国潮显卡咱不予评价。即使自研IP的国产显卡下代也就是个AMD老GCN的水平。谈不上有多好多先进。落后版本10年问题不大。

至于这种愿意给厂家交溢价却不愿意买二手的老铁咱还真不太能理解这个思路，支持国产≠给厂家交溢价啊，垃圾佬家也就买过华为的一个M2平板和P40手机是全新，剩下全是二手，这不影响咱测评麒麟芯片鸿蒙系统啊。即使是垃圾佬自费评测的兆芯，也只有21年1598的时候搁TB买过一台零售寨本是全新，剩下的全是鱼上捡垃圾来的。

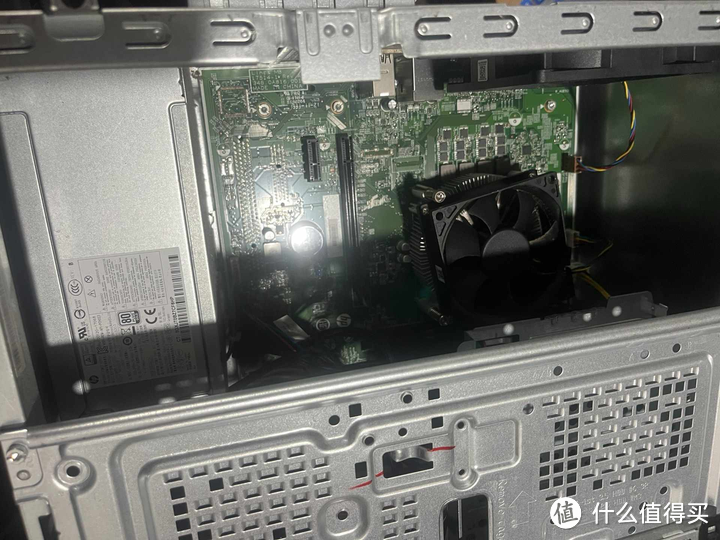

你要说买海光花1500甚至2000是智商税我信，因为现在HP285这种ZEN1品牌机拆机准系统也就100多包邮，买个1600X 1700/X 1800也不到500，没必要给JS交爱国税，但是你要说449的HP兆芯是智商税咱就没法理解了，因为你这个价钱买的是板U准系统含机箱电源，不是单板子没U那种拆机准系统。

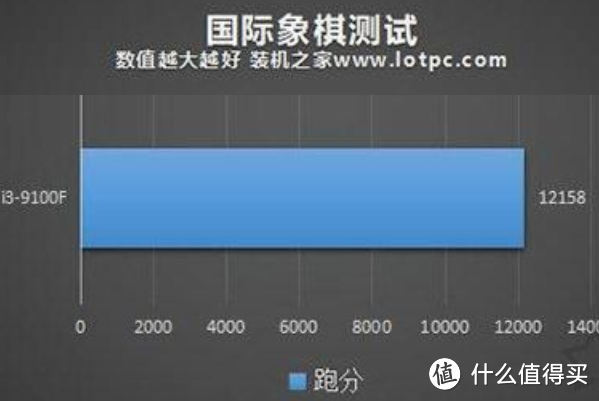

相比HP282这种1151的配置来说兆芯其实已经更便宜了，毕竟这机器本身主板也不太行砍了接口供电也不好，原配的9代U现在价格也不便宜，而且性能也就那样主板芯片组做WIN7还麻烦。从这个角度来看国产CPU是有价格优势的。

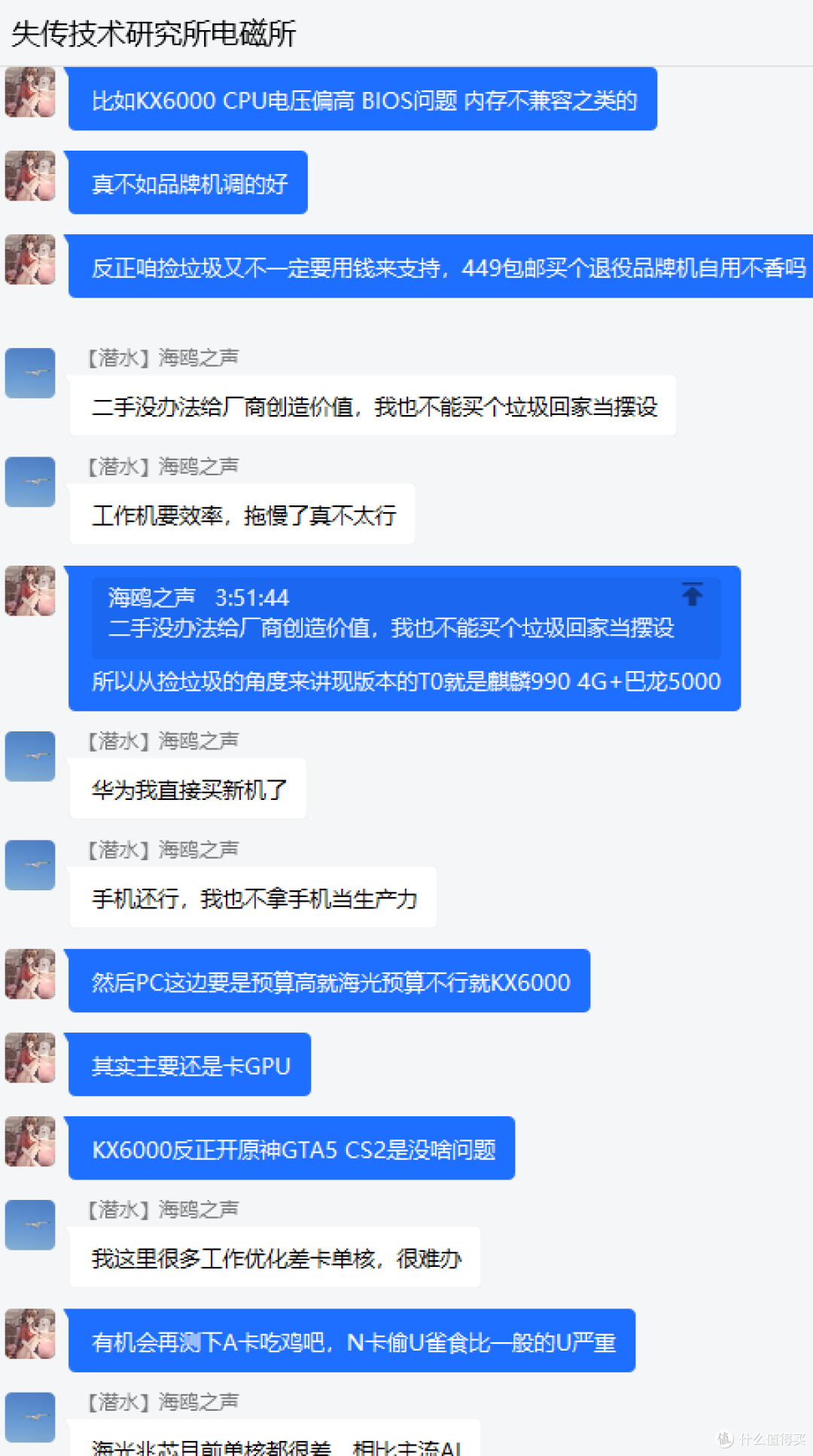

这还不算兆芯不少拆机寨板也就不到200，独显需要从NVME甩这种之类的。捡垃圾还是要实际点，以自己能用上为准。比如现版本T0就是500预算的麒麟990+巴龙5000，这个水平在这个价位基本是没啥对手的，麒麟990 5G太贵，麒麟9000更是买不起，但是麒麟990 4G+巴龙5000实际上在信号方面更胜于990 5G，而且功耗并不高。作为手机来说垃圾佬22年换掉使用了5年的华为P9开始算，990 4G+巴龙5000这套配置至少还能用3年，也用个5年问题不大，所以整个手机其实全生命周期的使用成本来算并不高，即使22年要1K左右才能买到这个配置平均下来每年使用成本不算话费也就200，还是很便宜的。

所以不拿手机当生产力+买华为新机这个操作咱说实在的也没看懂，只能说感谢有这样的老哥在所以垃圾佬才能捡垃圾买到便宜的二手？

总之图吧捡垃圾还是要基础为纲以实际需求为准，只有这样才能不忘初心符合垃圾佬捡垃圾的根本目的。

PS：这篇文章可别又让龙芯圈看到，不然又得破防拉黑删回答

【图吧杂谈】兆芯的华硕主板早于龙芯多少年？

就这样，谢谢朋友们！
