【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

2019-09-22 15:56:24 352点赞 370收藏 350评论

本篇内容来自#我的技术成果#有奖征稿活动。你也想要秀一波技术,赢取免费的树莓派套装小玩具?快来参与活动,与大家一块儿秀出你的技术宅成果吧。>点这里了解详情<


写在之前

2010年,Intel推出了初代酷睿i系处理器,采用32纳米制程工艺,搭载睿频加速技术,超线程技术,增强型的英特尔智能高速缓存与控制器等多项技术,还历史性得把显示核心GPU和CPU封装到了一起(PS:GPU并未正真集成在CPU中,采用的“胶水粘贴法”),正所谓是革命性的一代。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

再看看后来这些年的intel。

Intel:嗯???干啥?(图来自网络,侵删)Intel:嗯???干啥?(图来自网络,侵删)


关于Acer 4745G

(接下来如果不感兴趣建议直接跳到“花屏黑屏”)

宏碁这台4745G是po主人生中购买的第一台电脑,从2010年服役至今,相信在此处能遇到用过同款笔记本的你【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

(图来自网络,侵删)(图来自网络,侵删)

当年po主还上大学,宿舍3个还没有电脑的小伙伴商量一同买台电脑回来(da)学(you)习(xi),一番筛选最终定在了宏碁的这款4745G,当时也考虑过联想小Y--Y460,只不过同配置下(CPU、显卡、内存),联想i3的价钱能买到宏碁的i5,作为穷学生的我当然是看重性价比选了宏碁。

(图来自网络,侵删)(图来自网络,侵删)

五一放假期间,宿舍3人跑到CS当地电脑城(无奈当时在京东天猫还没现在这么优秀,买电脑还是得去水深的电脑城),一番询价对比后定下一家店,当天没拿到货,交了100元定金,第二天一早三人便屁颠屁颠跑到JS处交钱拿了货,三人提了两台4745一台4741,4745以5600大洋成交,图森破图样。

(图来自网络,侵删)(图来自网络,侵删)

4745G的配置:第一代i5丐中丐 i5 430M,ATI HD5650 1G显存 128位宽独显,2GB DDR3 1066尔必达内存,日立320GB 5400rpm机械硬盘,14寸TN屏。

(图来自网络,侵删)(图来自网络,侵删)

此本还搭载了第一代显卡切换技术,通过按下一个按键来完成核显与独显的切换,切换过程中会电脑屏幕会黑一下,po主那些年游戏打得比较多,常年都是用独显,后来直接把核显给屏蔽了,不过也得益于有双显卡,以至于后来独显挂掉核显还能作为替补。

P键为显卡切换按键(图来自网络,侵删)P键为显卡切换按键(图来自网络,侵删)

在这里再啰嗦下这款笔记本的升级历程:用了没多久就加了根2G内存组了双通道(金士顿DDR3 1333),升级双通道提升很明显,应用切换和开关机反应都快了不少,到了2013年,此时固态硬盘的价格还高高在上,把自带的5400rpm机械硬盘升级成了7200rpm 日立1T的机械硬盘(HTS721010A9E630),这次升级提升也很明显,开机不到20秒,开完机进桌面立马打开应用响应也变快了很多,再就是2015年,固态硬盘价格降了下来,加了块固态做系统盘(闪迪X110 120GB),电脑速度进一步提升,不过受限电脑是SATA2的硬盘接口,无法完全发挥SATA3固态硬盘的性能,最后一次就是去年把一根2G的内存条换成了4G,算是不痛不痒吧。

HTS721010A9E630HTS721010A9E630

闪迪X110闪迪X110

这一路来系统也从win7升级win8、win8.1、win10,po主属于哪种不升不舒服斯基的人,不管是电脑还是手机,出了新系统立马就会升。好了,原谅我说了一大堆其他。


花屏黑屏

最开始出现花屏是宿舍基友的那台4745,2015年独显就挂掉了,我的这台4745是在2016年1月16日出现的,当时用HDMI外接着显示器,用着用着屏幕突然就出现了花屏。

满屏雪花满屏雪花

随后又恢复正常,系统提示显示器驱动停止响应什么的,此时HDMI输出完全失效,然后又反复出现了几次花屏后独显就彻底挂了,屏幕也无法点亮。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录


启用核显

因为po主屏蔽了核显,所以独显挂掉后需进BIOS设置启用核显,下面开始摸黑盲操作:

开机按“F2”进BIOS,按一下“右方向键”,再一直无脑按“下方向键”定位到最后一个显示模式,再按“Enter”,按“下方向键”,按“Enter”确认,按"F10",按“Enter”保存退出。

po主为毛会记得这么清楚,看到后面你就会明白,此操作已存在我深深的脑海里 我的梦里 我的心里 我的歌声里【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

BIOS设置好后,屏幕就能正常点亮进系统了,为了防止系统再次启用已经挂掉的独显而黑屏,进系统后需把独显驱动卸掉,然后再在本地组策略编辑器中关闭系统自动更新显卡驱动(win10会自动更新安装驱动),屏幕分辨率不正常就把核显驱动安装下,这样就能愉快的用核显了,不打算给独显续命的到此即可。


并非个例

我和基友的4745都出现了这个问题,感觉事情有点不简单,在网上一查,发现也有不少网友的4745出现了同样的问题,同款黑屏花屏。后来po主又查了下同样搭载HD5650这款显卡的Y460,OMG!也是同款黑屏花屏,基本上都是在2015年前后出现的,事情果然不简单,看来是HD5650的通病,【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录 出现故障距离这批笔记本上市已有5年,无f.u.c.k说。。。【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录


第一次送修

独显挂掉后集显虽然能继续用,但po主还是觉得独显可以抢救下,毕竟HD5650独显比核显强多了,了解到花屏故障很可能是由GPU虚焊引起的,花屏出现的第二天,在万能的淘宝上找了家本地维修店(就在强大的华强北),跟老板谈好价格(¥120)就直接杀过去加焊了GPU。

当时在维修店BGA台加热时的场景当时在维修店BGA台加热时的场景

GPU加焊特写GPU加焊特写

加焊后独显果然复活啦!


好景不长

距离上次送修不到8个月,也就是2016年的9月,花屏再次出现。。。【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

当时正在浏览图片(外接显示器),屏幕突然就出现了花屏闪屏,接着就蓝屏死机,再次开机屏幕彻底花了。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录


自己动手加焊GPU

正好po主所在的公司有GBA加热台,索性就自己动手再次加焊了GPU!(本文后面会详细讲到给GPU重做BGA的过程,所以这里加焊的过程不再赘述)

自己加焊后独显再次复活。

既然有了第二次加焊第三次还会远吗?

答案是肯定的,之后的两年中,这独显就像闹着玩似的,大概每隔半年独显就要歇菜,也就是说加焊一次只能管半年【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

po主也就像跟闹着玩似的反反复复给GPU加焊(PCB的质量真好),下面整理了下每次加焊的时间节点:

第一次送修加焊:2016-01-17         。【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

第二次自己加焊:2016-09-02        一而再。。【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

第三次自己加焊:2016-12-26        再而三。。。【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

第四次自己加焊:2017-07-10        说好事不过三啊!你 你竟然。。。。【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

第五次自己加焊:2017-12-23        扶 我 起 来,我 还 能 再 来 。。。。。【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

第六次自己加焊:2018-06-27        独显虐我千百遍,我待独显如初恋。。。。。。【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录


六次加焊经验总结:po主真是闲得蛋疼,oh 不,加焊是不靠谱的!

加焊既然无法彻底拯救GPU,那尝试下给GPU重新做下BGA吧,死马当活马医。

翻出当时在站内某篇写4745G文章中我留下的评论:

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

2018年11月,第七次被显卡花屏支配的恐惧再次来袭 !!!

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

加焊是不可能再加焊了的

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

让我彻底终结你

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录


硬核动手

  • 所谓植球,通俗说就是更换BGA芯片与PCB之间进行电气连接的那些锡点。

下图芯片上那些发亮的小球就是锡球了,植球就是更换掉这些锡球

BAG封装的芯片BAG封装的芯片

植球所需工具:

BGA加热台、BGA植球台、锡球、植球钢网、铝箔纸、助焊膏、镊子、电烙铁、吸锡线/带等

在万能的淘宝买了张对应GPU型号的钢网,po主的身边工具就算齐全了

植球钢网5元不包邮植球钢网5元不包邮

1. 拆主板&做保护

把笔记本的主板拆下来,内存条、CPU什么的统统卸掉,拆机过程在这里不在赘述。

找到GPU显示核心,用铝箔纸保护好GPU周围的元器件,主板正反面都要做好保护。(主要是保护塑料材质的座子连接器等,防止加热时被高温烫变形)

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

2. 除胶&涂助焊膏

GPU芯片四个角位置处均有点胶,需用热风枪加热后去除,po主这块主板的胶在第一次送修时就去掉了。

胶除干净后,用热风枪边加热GPU芯片边在芯片周围涂上适量的助焊膏,尽量让助焊膏渗透整个GPU芯片底部,以便于后面的融锡和拆卸。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

3. 上BGA台取GPU

BGA加热台分上下两个加热出风口,出风口选用与GPU芯片尺寸差不多大小的风嘴,主板放在BGA加热台调整好位置,让GPU芯片对准BGA台的上下出风口。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

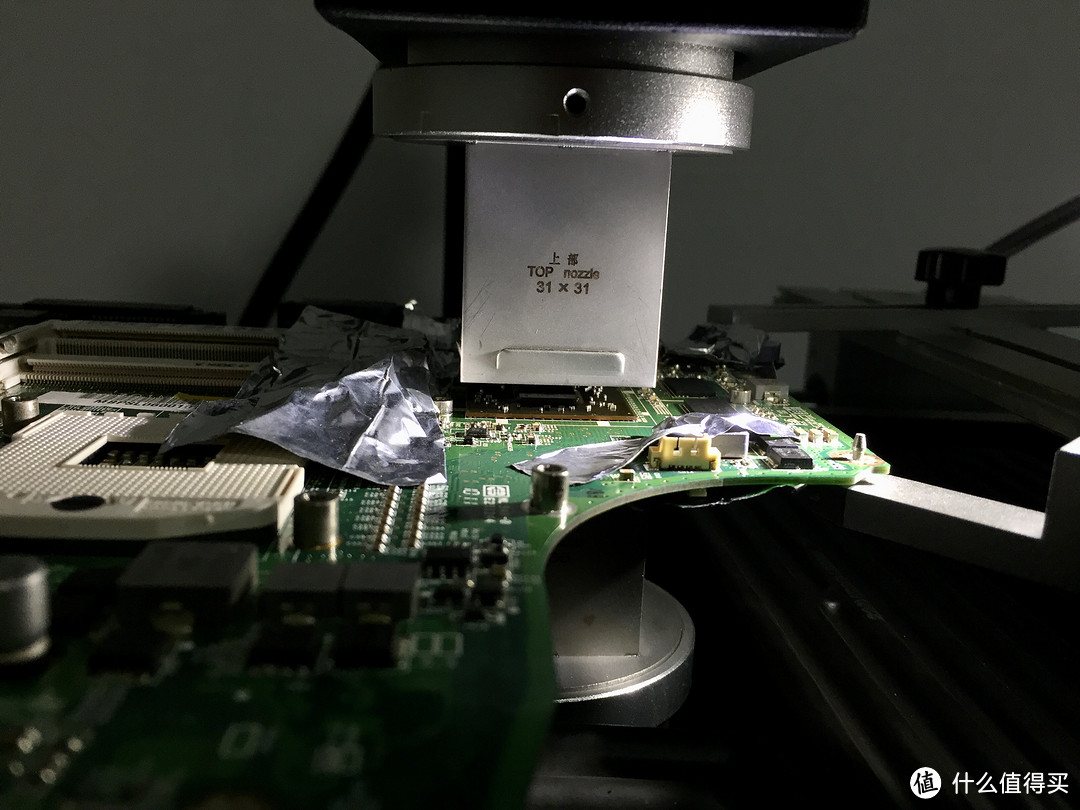

调整出风口的高度,让出风口靠近芯片,开始加热

加热ing加热ing

参考BGA台屏幕的显示的温度,当温度达到融锡点后,用镊子去触碰GPU芯片,如果芯片能触碰动了就证明可以取下芯片了,取芯片时注意不要碰到主板上的其他元器件,取完芯片后记得结束BGA台加热开启降温,待主板冷却后取下主板进行下一步操作

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

取下GPU后的主板取下GPU后的主板

热乎乎的GPU热乎乎的GPU

4. 除锡

用吸锡线配合电烙铁,把主板和GPU芯片焊点上的锡除掉,除锡时要多涂些助焊膏,除锡时要特别小心别把主板上的焊点给弄掉了,po主的这块主板在除锡过程中就掉了几个焊点,幸好这几个焊点都是没有用的空点

芯片放在植球台上进行除锡芯片放在植球台上进行除锡

除锡ing除锡ing

除完锡的主板和GPU除完锡的主板和GPU

主板焊盘主板焊盘

GPU的焊盘GPU的焊盘

5. 植球

把钢网装好在植球台的上盖上

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

HD5650 GPU芯片所用的锡球为0.5mm大小

各种大小的锡球各种大小的锡球

GPU芯片放好在植球台,用热风枪边加热芯片边给芯片整片焊盘涂上一层薄薄的助焊膏(涂助焊膏的目的一是可以粘住锡球防止锡球滚跑,二是促进后面加热时锡球的融锡和归位),接着盖上钢网盖,注意钢网的方向要与芯片极性相对应,让钢网的孔对准芯片上的每个焊点,然后在钢网上倒入适量的锡球。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

用毛刷来回轻扫锡球,让锡球填满钢网所有的过孔落在芯片上,再把多余的锡球倒掉。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

放完锡球后把钢网盖揭掉,揭盖时要非常小心,注意不要碰歪锡球,锡球弄乱了就得重新来过,如果只有少量锡球乱掉的话可以用镊子一个一个拨正或补放,手抖劝退。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

如果锡球与焊点稍有偏离也不用担心,接下来加热时锡珠会自动归位。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

取下热风枪的风嘴露出最大加热口,均匀加热所有锡球,让所有锡球融化在芯片的焊点上,加热时热风枪风速一定要调低,防止把锡球吹跑。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

加热融锡时锡球会自动归位,下面动图中演示不是太明显。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

锡球全部融在芯片上后,拿开热风枪,待芯片冷却,植球完成。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

整齐的一排排锡珠整齐的一排排锡珠

GPU与主板重新合体

先用热风枪吹热主板GPU的位置,在焊盘上涂上一层适量的助焊膏。

加热焊盘涂助焊膏加热焊盘涂助焊膏

涂完助焊膏后,把植完球的GPU芯片放回主板,注意区分极性、位置要对准。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

把主板放回BGA加热台进行加热焊接。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

在焊接过程中可以观察到GPU芯片有一个“下沉”的动作,这就说明所有锡球已经完全融化了,至此,GPU与主板重新完成合体。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

装机测试

加热完成待主板冷却后,装上CPU,涂好硅脂,装好风扇。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

再接好排线,装好内存、硬盘、C壳

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

接通电源,按下开机键,见证奇迹的时刻到了! 【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录 【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录 【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

Wow~,Awesome ! ! !  【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录 【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录 【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

顺利点亮进入系统顺利点亮进入系统

装好独显驱动,在设备管理器中看到第 第 第 第7次复活的独显,感动到哭【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

烤机测试,稳就一个字,我只说一次。

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录


Q&A

Q:这破电脑有啥好修的,都成电子垃圾了,9102年了,换个10代酷睿的笔记本它不香吗?

A:香,真香,希望各位看官多多打赏po主,圆po主换新电脑的梦吧【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

【硬核动手】为9年老本续命--GPU重做BGA之Acer 4745G独显黑屏花屏修复记录

写在最后

距离BGA修复已过去10个月,笔记本一直运行良好

po主花这么多时间和精力反复去折腾这年迈的老本图啥?

我的回答是:享受折腾的乐趣,更重要的是此本陪伴了我的成长,承载了我的青春以及对旧时光的许多记忆吧。

删删改改,文中许多不足之处望各位多多包涵。


终。
