华硕ROG EQ显卡模组线评测：汇流环上带信仰标，16Pin接口也能有效控温

不知各位买过最贵的电源配件是啥，但就我个人而言，自入坑PC DIY以来见过最贵的第一方电源配件还是今天评测的主角：ROG EQ显卡模组线。它的单品售价为399元，几乎比得上一款主流850W全模组金牌电源的价格。

作为ROG的配件，这根线在情绪价值方面同样做的非常到位，其汇流环部分使用了金属亮面饰件覆盖，且表面刻有“阿苏斯之眼”的ROG信仰LOGO，同时整体线缆配有3个线梳，线梳顶部均有“ROG”字样LOGO。可以说ROG EQ显卡模组线在外观设计部分延续了家族化设计语言，在产品显眼位置大量运用了信仰LOGO和ROG标识，为产品带来极高的辨识度，让人扫一眼就知道是ROG的产品。

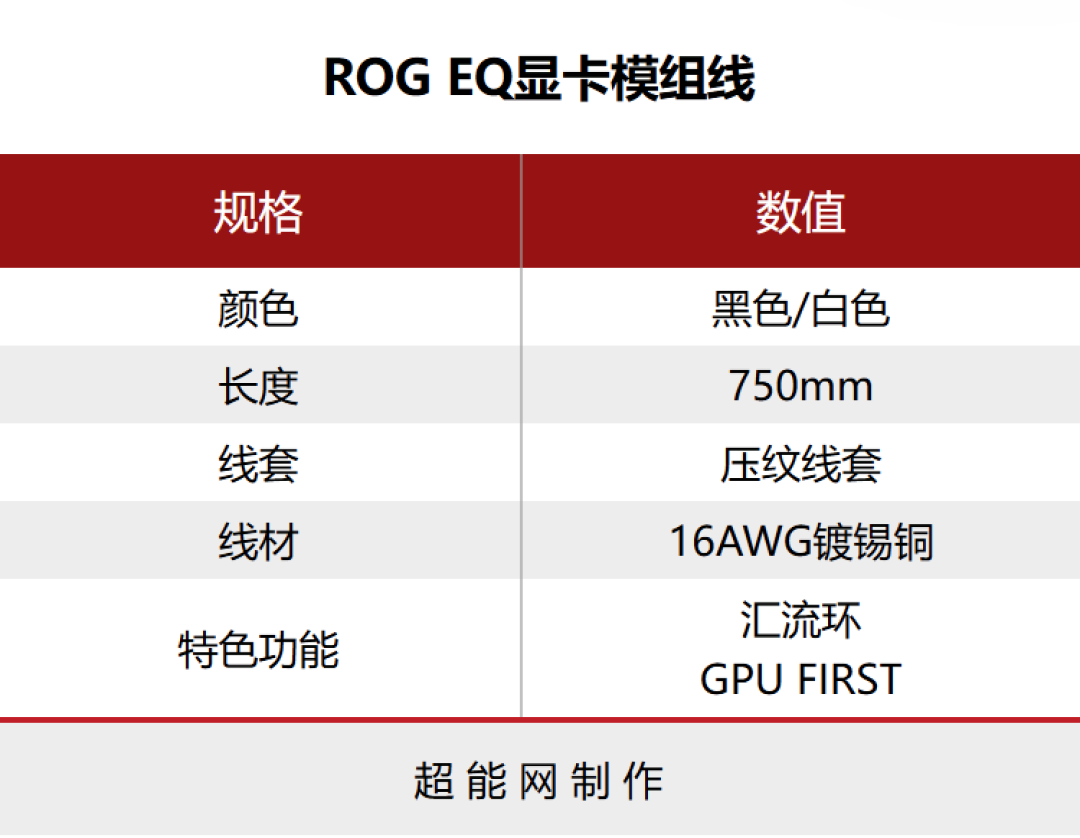

ROG EQ显卡模组线使用了压纹线套设计，线长750mm，重量约为0.2kg。相较于大部分电源自带的12V-2×6模组线，其线长偏长，与全塔或大尺寸的中塔机箱更加适配。

产品细节方面，ROG EQ显卡模组线的两端接口均做了双色处理，方便用户判断接口是否插到底。另外其接口卡扣位置刻有“H++”和UR认证LOGO。其中“H++”代表其使用了12V-2×6接口设计，而非旧款的12VHPWR。

而电源端接口处，除了常规的12+4插头外，ROG EQ显卡模组线还配备了GPU FIRST的2Pin插头，因此这根线搭配ROG白金雷鹰或ROG雷神系列电源使用也可以支持GPU FIRST稳压功能。

线材部分我们也对ROG EQ显卡模组线进行了拆解，其使用了117股绞线设计，其中单线线径约为0.116mm，等效线径约为1.249mm，等效截面积1.23mm²，符合16AWG规格。

通过肉眼观察可见绞线表面呈现银白色金属光泽，使用刀片刮擦后绞线呈现黄铜色，由此我们推断其材质为镀锡铜。

另外有个有趣的点是，大部分电源的12V-2×6模组线使用的是65股0.155mm绞线设计（16AWG规格），但ROG EQ显卡模组线则选择了“多股细线”的方案。不过在以往的电源评测中我们亦见过股数更多单线径更细的例子（海韵FOCUS V5使用了163股0.098mm绞线设计）。

在正式进入测试环节之前我们需要先跟大家讲解ROG EQ显卡模组线的作用以及偏载的概念。

在12V-2×6线缆正常工作时，显卡的电流是通过其6组线平均分配的，但物理规则决定电流只走电阻小的路，12V-2×6线缆因为接口孔径小，容易变形，插拔姿势不对或材质老化等原因会引起部分端子接触不良从而增大电阻。在此情况下原本应该走6组线的显卡电流会因为电阻原因而选择性地少走部分线缆，这种现象就称之为“偏载”。因为偏载情况下，剩下的线缆和端子承受了生命无法承受之重，就会出现了发热量暴增从而导致烧毁显卡接口的事故了。

而ROG EQ显卡模组线因为自带汇流环的原因，在偏载情况下可对电流进行再分配，理论上电流在汇流环到电源输出端的线段之中是不会发生偏载情况的。所以就算是显卡插头端发生偏载，但因为汇流环及时截止并对电流重新分配，此时ROG EQ显卡模组线的线缆温度相较于普通的12V-2×6模组线会更低，大幅降低显卡烧接口的风险。

本次测试我们选用了ROG THOR 3000W TITANIUM III电源，为模拟显卡插头端偏载情况，我们将RROG EQ显卡模组线以及作为对照组的普通12V-2×6模组线的4组供电线缆剪断，同时为了控制变量，排除显卡自身温度和负载变化的影响，我们使用了Chroma 8000系统对电源进行12V-2×6接口600W静态烤机测试，持续时间为30分钟，具体测试设备和负载情况如下：

烤机半小时后ROG EQ显卡模组线和普通12V-2×6模组线显卡插头端热点温度如图：

以上红外热成像图片可清晰看到，ROG EQ显卡模组线显卡插头端的热点温度为60.9℃，汇流环表面是41.2℃，而普通12V-2×6模组线的热点温度则为82.1℃，由此可见在遇到同样偏载的工况下，ROG EQ显卡模组线工作温度更低。

本文所用样品由华硕提供，测试过程中厂商仅提供产品信息与技术支持，未干预测试数据与测试结论。本文的测试结果仅对本次测试样品负责，无法保证其它市售商品都能达到完全一致的表现，产品在生命周期内可能会因供应链变动而调整元器件，不自动延展适用于该型号未来可能出现的改款或变动批次。

在我们看来，这根“线皇”最适合的还是那些不想换带16Pin保护功能电源的用户，毕竟它不挑电源，跟谁搭配功效都是一样的。

另外它也非常适合ROG信仰粉，因为这个群体的玩家能用五折优惠入手这款产品。只要你购买过华硕任意一款带16pin接口的电源，包括TUF GAMING和Prime系列，在ROG会员**上登记后即可获得一张5折优惠券，在华硕商城购买就可享受199元的优惠价格了。

而如果是最近想要装机的玩家也可以考虑直接选购白金雷鹰或者ROG雷神3的EQ版，里面就包含有这根ROG EQ显卡模组线啦。
