继上次发布RX580 2048sp之后，AMD又出新了！也就是RX500产品线上的全新产品，RX590，非常低调的发布了，基本上没有见到大张旗鼓的宣传。虽然构架没有改变，但是使用了全新的制程，获得了更好的能耗比和更高的极限频率

双十一的时候，某宝石和某兰都给原价购买*级RX580的玩家一个惊喜，延期发货的话就能收到RX590，之后RX590就正式上架了，价格还卖的不便宜，我双十一的时候错过了这个优惠，只好买了一张目前频率最高的XFX RX590来玩

讯景（XFX）RX 590 8G 黑狼版 1580-1600MHz/8GHz 256bit DDR5 显卡1899元京东去购买

一、开箱

xfx的盒子一直以来就非常异形，这次终于回归了正常的长方体，我竟然有点感动（？），不过包装上还是一如既往的印刷了狼爪，以表明这是xfx非公

型号为RX590 8Gb，如果学习Radeon R9显卡的命名，我更倾向于把他命名为580X，因为Polaris的核心规模和RX580一样，2306sp而且也赶不上R9 390的2560sp

RX590已经支持了更新的HDR算法和Freesync2技术，这个FinFET 14nm应该是印刷的错误，因为包装后面也出现了对制程的介绍，用了一个贴纸把它改成了FinFET 12nm

开箱了，照例是彩盒和牛皮纸盒子的组合，求A卡厂商增加内包装的颜值，哪怕是用黑色的纸也比现在牛皮纸黄好看

包装第一层是一个纸盒，起缓冲和容纳配件的作用，包装里也有两份纸质材料，国行显卡必定含有的中文说明书，和一张提醒玩家更新驱动的彩页

取出显卡本体，外面有一层防磁袋包裹，隐隐约约看见了显卡风扇中间的红色贴纸

拆开防磁袋之后的显卡本体，让人一眼就看出来这是xfx的显卡，这可能不是非公显卡里面好看的那种，但是一定是最有个性的，只要是这个设计风格，那必然就是xfx的非公了

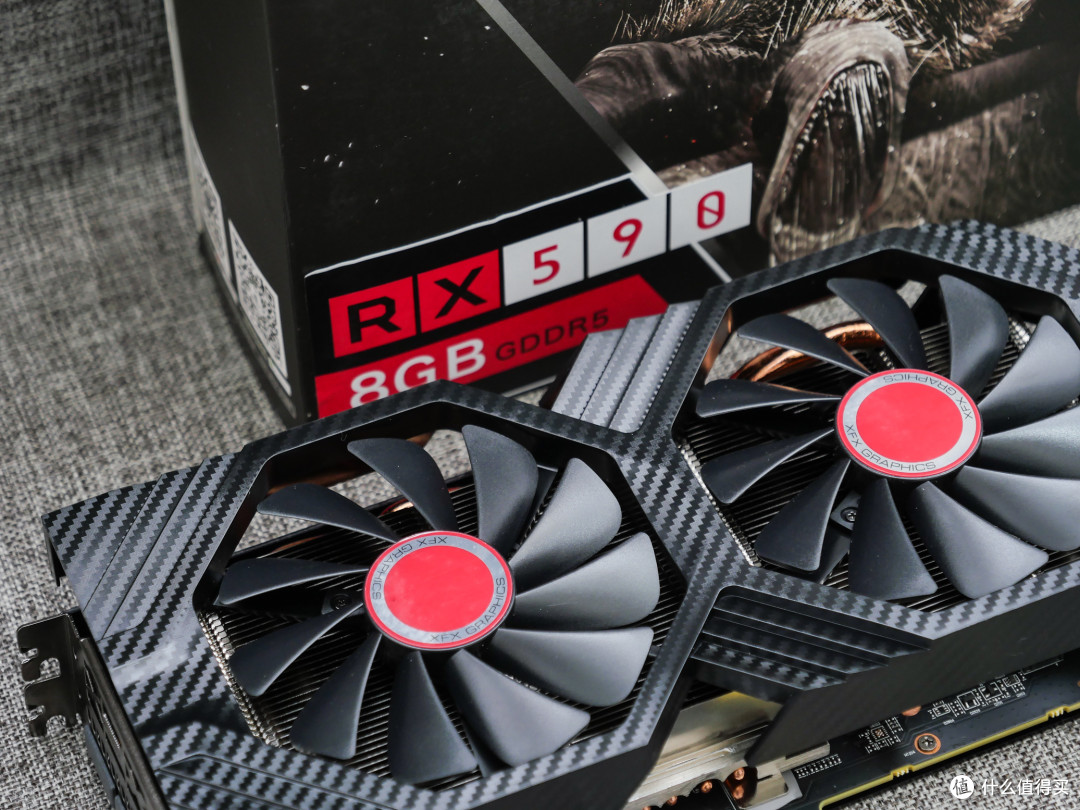

显卡和之前的非公类似，正面仍然是两个八边形的外壳，中间放两个风扇，风扇中间贴上红色的贴纸，设计师应该是想模拟出黑狼的红眼，然后设计了一半就回老家结婚了，撂下设计了一半的显卡，反正我觉得并不是很好看

显卡的背板采用的是全覆盖+打孔的设计，面积和厚度都不错，印刷的纹饰也不是很花哨

背板上贴了一个黑狼版，中文的，不愧是国行，因为这显卡在国外叫做Fatboy Edition，直接翻译的话就是肥宅版，国行应该是考虑到广大肥宅的感情，于是改成了平凡的黑狼版

外壳的表面工艺做的很不错，使用的是碳纤维纹理，摸上去非常舒服，结构强度也不错，建议以后好好设计一下造型

风扇是两个10cm的风扇，风扇半径和面积是平方关系，面积直接和性能挂钩，希望这两个10cm风扇能和微星红龙的风扇一样静音大风量

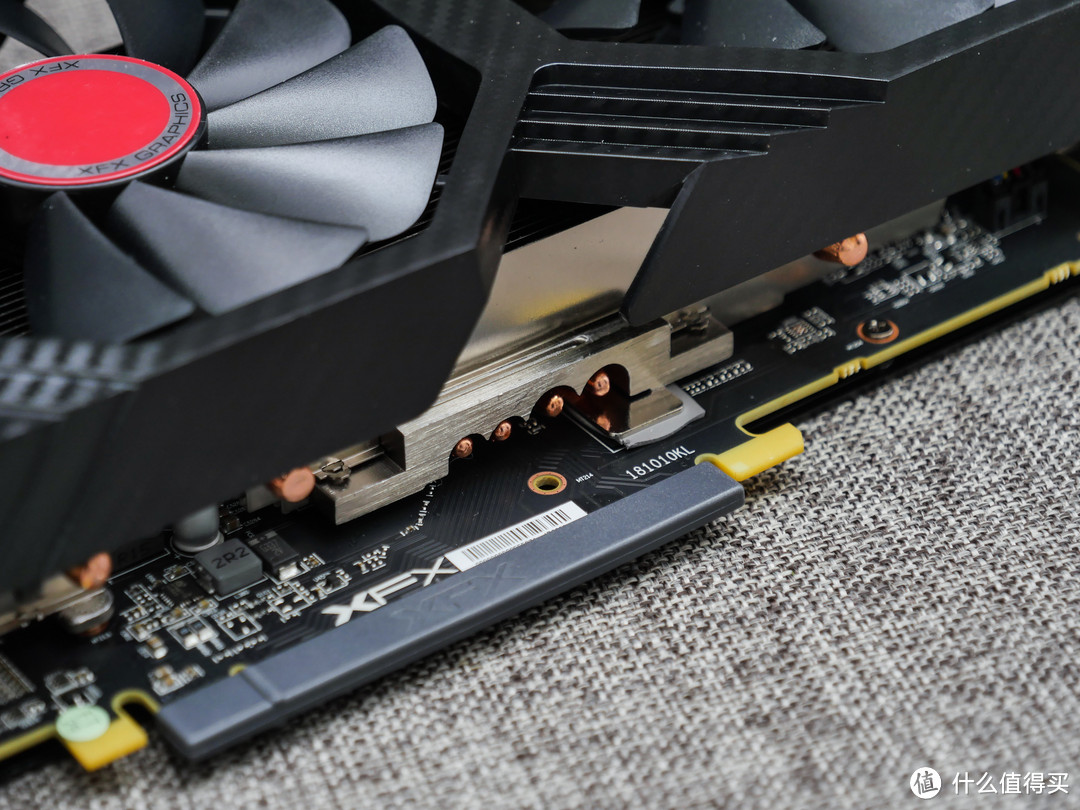

从显卡靠近金手指以便可以看到散热器使用的热管，两个6mm两个8mm，导热效率对于一个185w的核心是足够的，即使超频也都能轻松搞定，散热主要是看鳍片面积和风扇效率

黑狼的背板从背部一直延伸到显卡正面，和散热外壳几乎连在一起，差不多可以叫做全封闭背板了，强度还不错，也不会有风被挡住

在显卡顶部还有延伸出来的背板，和前段的背板一样，折弯得非常准确

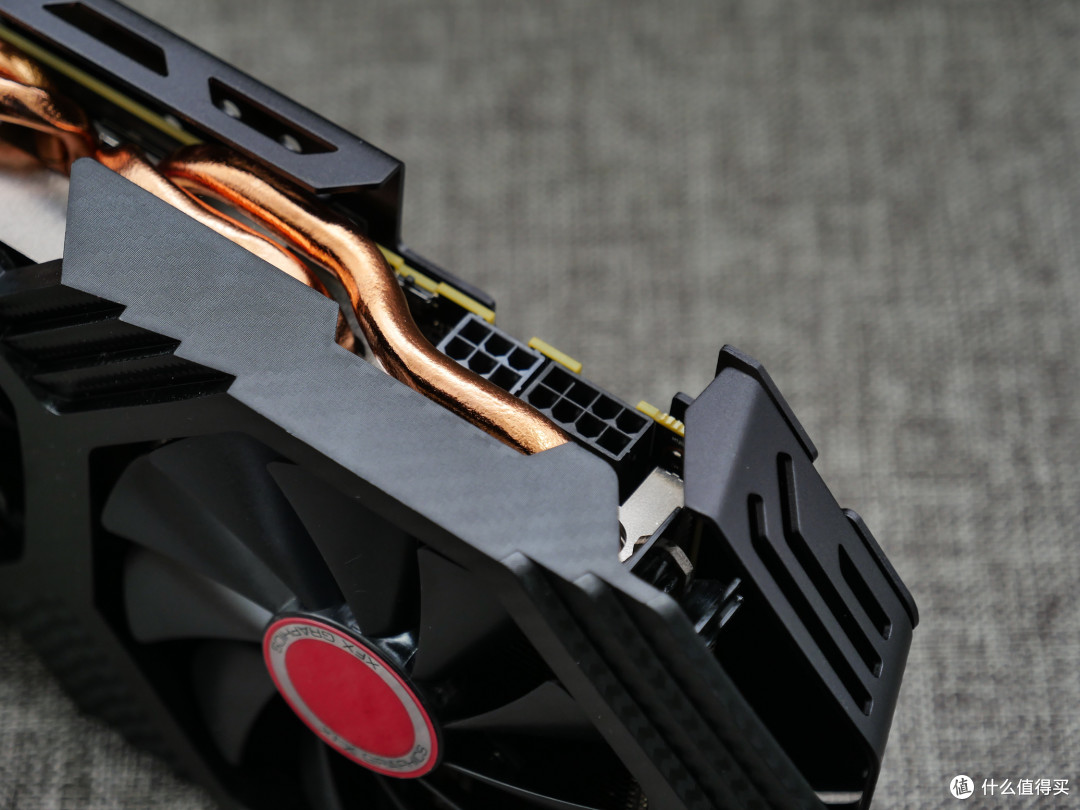

显卡供电是6+8，支持最大225w的供电，和RX580恶魔是一样的

上方还有一个xfx的标志，白色，我一开始以为这个标志可以发光，后来通电了才发现并不能像Vega一样发光，稍微有点可惜

RX590黑狼（肥宅）版提供了5个接口，三DP，一个HDMI，一个DVI，非常齐全，足以应对绝大多数使用情况，也能很好的支持多屏

挡板上还有一个镂空的xfx标志，可以让一部分热空气排出机箱

二、拆解

既然是买来玩的卡，哪里有不拆的道理，所以我立马就捅破保修贴把它拆了......A卡的防拆都非常严格，一旦拆开就没有保修了，看官不要轻易拆卡啊

显卡仅仅移除散热之后，背板并没有被拆下来，这也是防拆的手段之一，移除主板上的一堆螺丝之后就可以把背板也拆下来了

背板的面积和厚度都挺高的，和PCB靠近的部分还有一层绝缘材料，做得比较精细

RX590黑狼的PCB和上一代类似，长度相同，但是多了一个6pin供电接口，所以有部分进行了重新设计

供电接口旁边有一个bios切换拨杆，可以切换1580-1600MHz的频率，然而这都是极限高频，实际上没有很大影响

同样使用了6+1+1相供电，下面这一个是核心部分的6+1相，xfx采用的用料非常不错，用上了IR的3578M MOS管，电感也是特殊定制的X电感，据称是全封闭无啸叫，后面测试的时候也确实如此。输出部分直接用了10个固态电容+14个MLCC电容进行滤波，加上核心的MLCC，确实下足了本

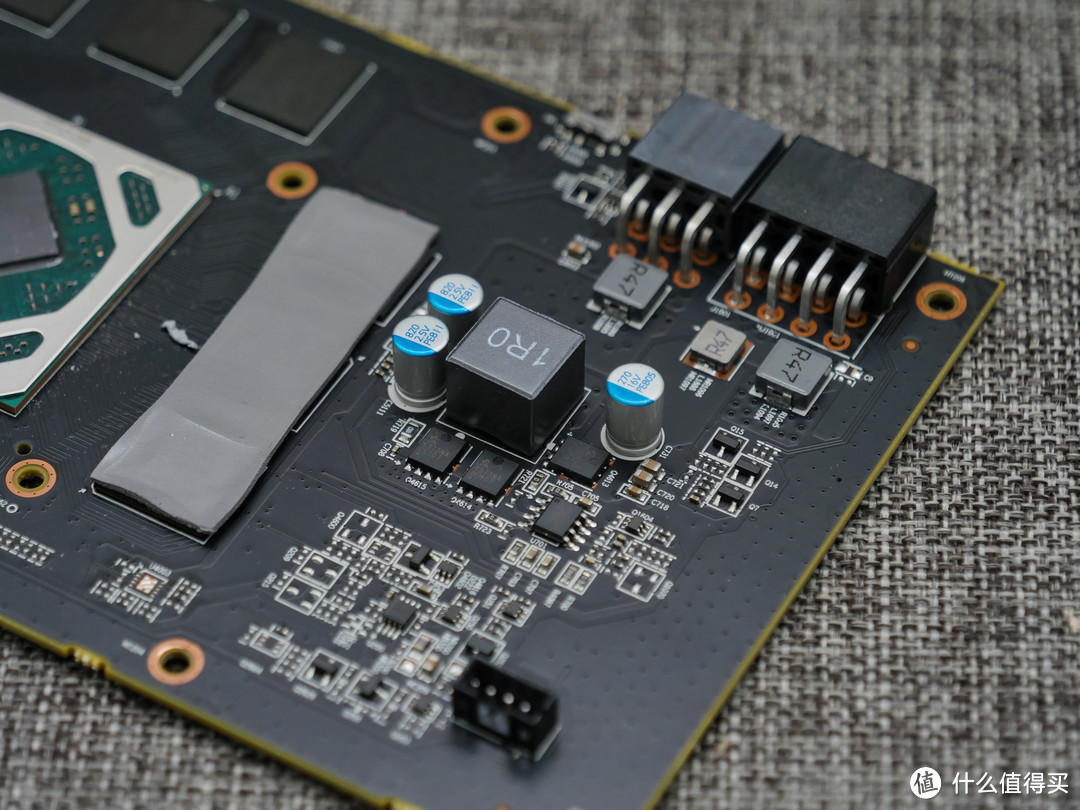

显存供电的1相相对普通，电感是个普通的1R0，MOS也是普通的上一下二8引脚 MOS，GDDR5已经用了这么多年，技术成熟之后也不是非常吃供电了

RX590的供电控制芯片是来自IR的35217，原生支持6+1+1，恕我直言，比某些原生6相做12相样子的垃圾好多了

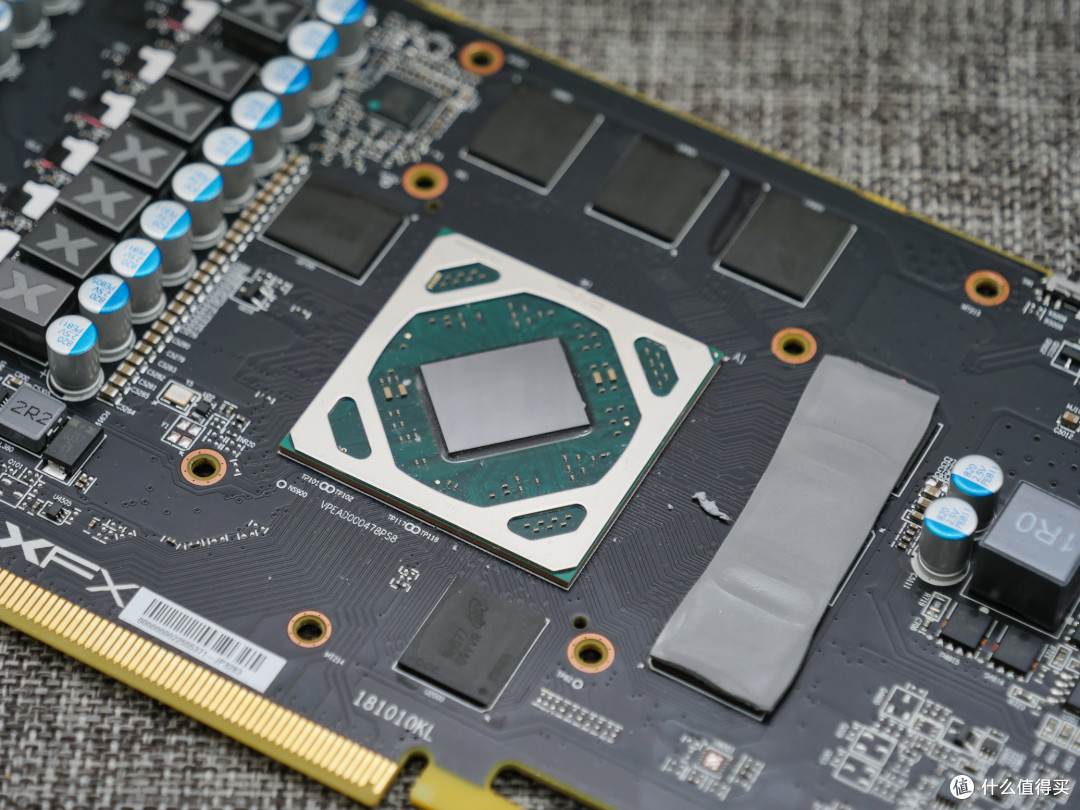

显卡核心部分

GDDR5是来自美光的颗粒，一颗1Gb，频率2000MHz

核心部分仍然是polaris的Ellesmere核心，虽然使用了12nm工艺，总面积是没有任何变化的，可能会和Zen+实用的12nm lp工艺类似，能耗比提升小，但是频率提升更大

显卡背面主要是一堆滤波用的MLCC电容，这种电容一般用于需要耐高温高使用强度的区域，核心区域和显存输入都需要使用MLCC电容

把散热上的导热垫转移到PCB上面，然后来看看散热的情况如何

散热器整体越过了一部分PCB，这样的设计可以增大散热的规模，而且背板向上包裹住了突出的部分，这样散热越过PCB的部分也不会显得很突兀

散热器和核心接触的底座是用铜片进行导热，效率比热管直触稍好，散热的孔位应该是惯用的53mm孔位，如果有适配的散热也可以更换

移除四个螺丝，把散热器的外壳和风扇取下来，风扇连接在外壳上面

风扇采用的是富士多的10cm无刷风扇，最大0.45A的电流

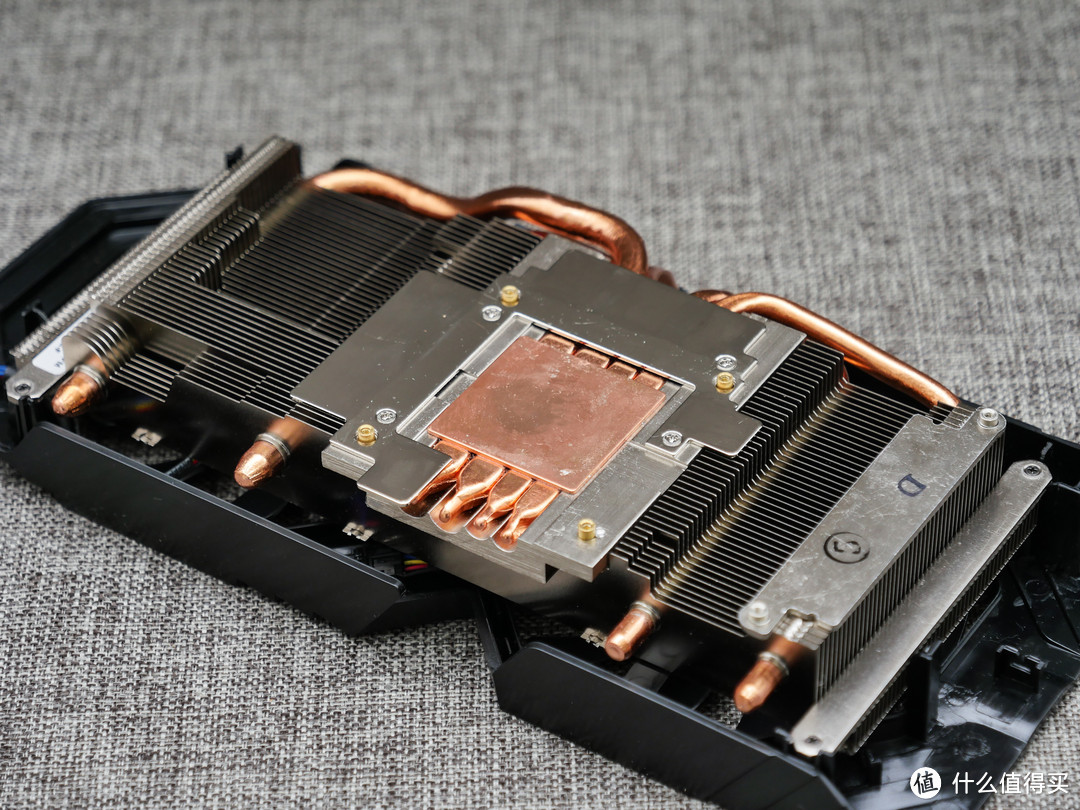

散热主体的大小适中，相比于一般的散热，显得有一点狭长

在散热的两边删去了一些散热鳍片，这些区域的鳍片因为风扇几乎吹不到，所以散热效果并不明显，还会增加整体重量并且干扰风道，在经历了580的测试之后XFX设计师对此作出了优化

热管分布正如我刚才所说，使用的是2x8mm+2x6mm的配合，弯管的工艺还不错，然而没有使用镀镍工艺，以后可能会氧化

热管和鳍片连接采用的是焊接的方式，可以看到热管上的焊料，这样的连接方式可以让热量更有效率的传到鳍片上加强散热

鳍片之间使用扣Fin工艺连接，做的还行，不知道是哪一家代工的

涂上我自己的硅脂，盖上散热

为了测试的时候有个参照，借来了朋友的朋友的GTX1060，这是一张EVGA出品的ssc，标准2槽设计，属于1060中高端的非公了

使用单8pin供电

这张1060不仅散热的做工好，而且还是用的1080的PCB，不管是从供电规模，还是用料水平，都远超一般1060的非公

从核心区域就可以看出来，一共有8个显存位置，使用了6个，核心部分也是大量MLCC电容+高导电铝聚合物电容的组合

GTX 1060 SSC在长度和高度上基本和RX590肥宅版相似，RX590因为使用了更宽的背板，所以会高出一点

这两张卡总体的散热规模接近，RX590风扇比GTX1060厚，多出来的部分全部表现在厚度上，总体的鳍片面积比较相似

三、测试开始

首先是两个GPU-Z的截图验明正身，GTX1060使用的是pascal构架，GP106核心，1280CUDA，RX580则是使用了Polaris构架，Ellesmere核心，2306sp，显存频率基本一样，每一颗32bit，1Gb，RX590相比之下显存带宽高了不少

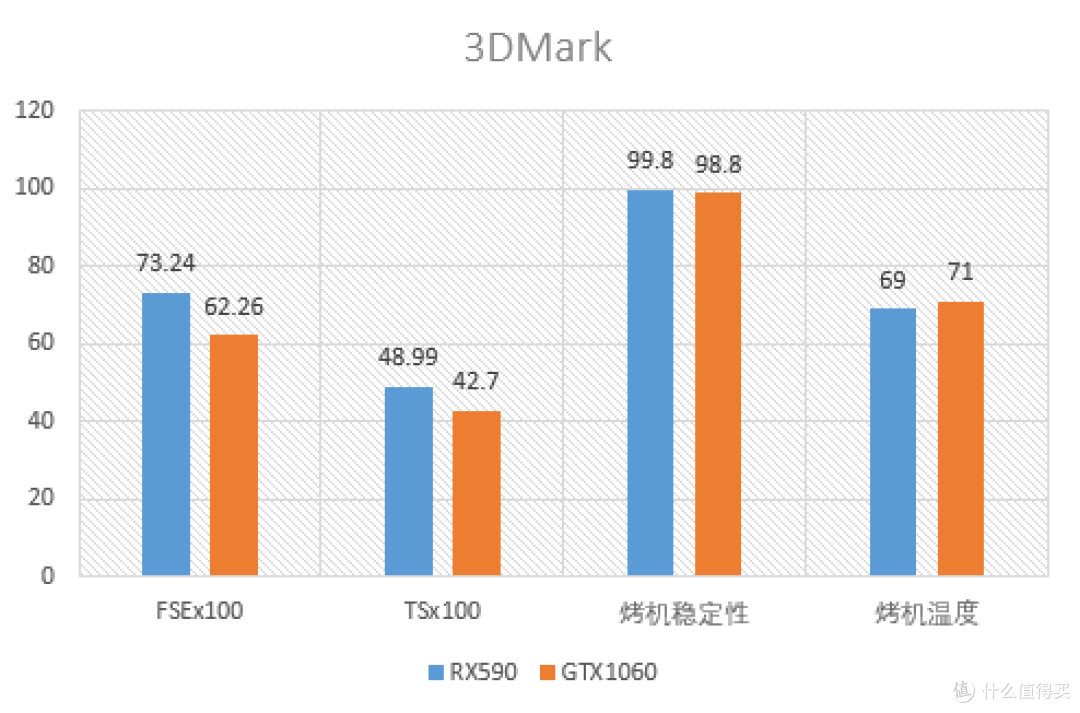

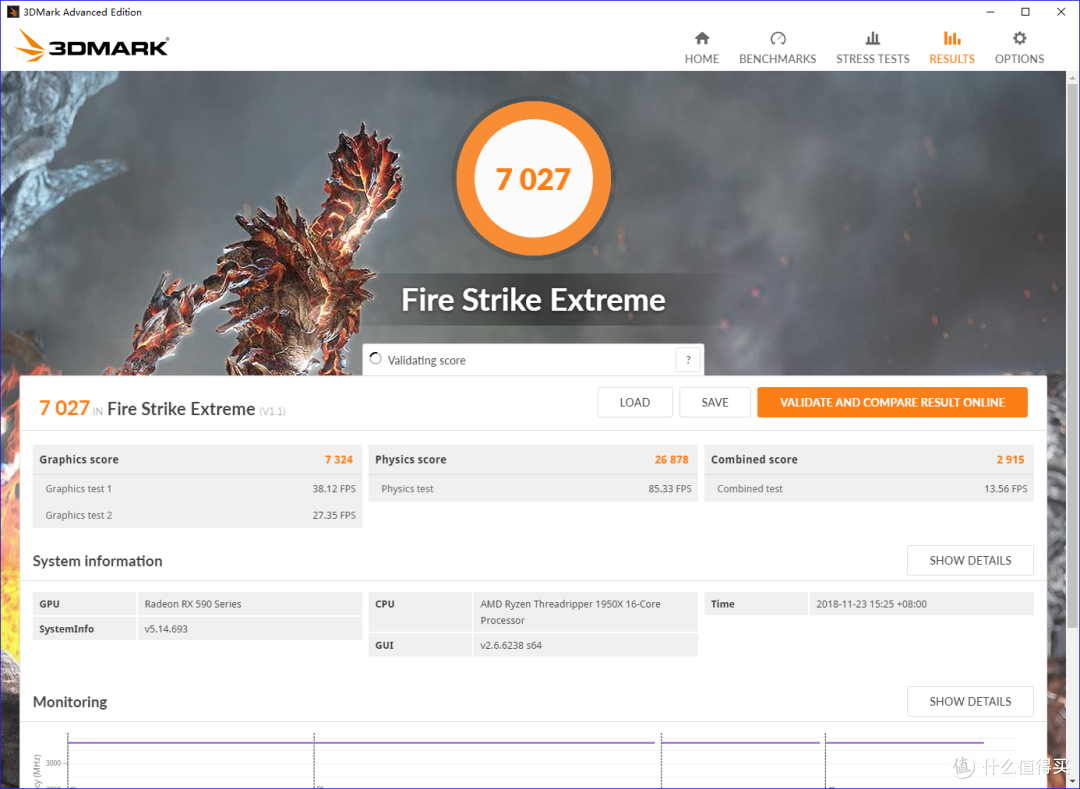

以下所有的测试两张显卡都使用自身默认设置，没有进行任何超频或其他调试。第一个测试是3DMark，测试的成绩基本上可以直观反映出理论性能

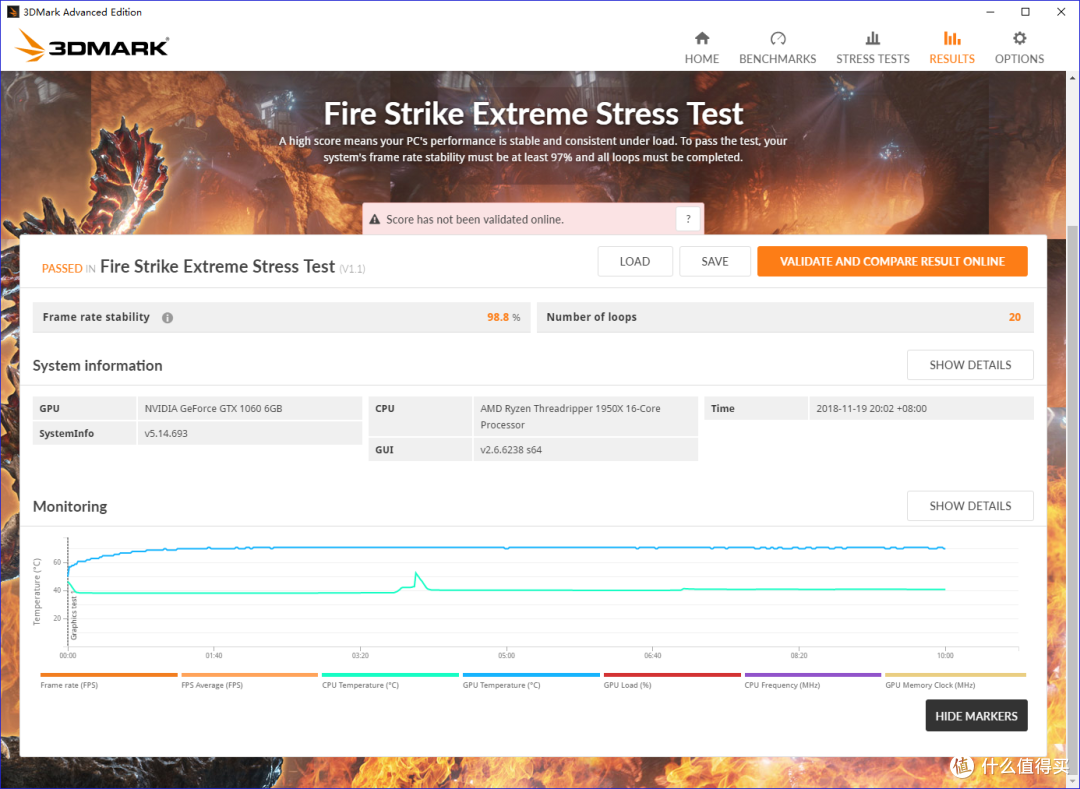

除了一般的测试之外，还对两张显卡进行了压力测试，3DMark的压力测试是20轮显卡基准测试，为了反应一般使用场景，这里使用了FSE的测试

为了阅读方便，测试分数相对于稳定性测试的结果进行了等比缩小，最后的结果上来看，就跑分而言RX590是可以明显超过GTX1060的，而且因为使用了最新的12nm制程，功耗温度都得以控制，所以最后烤鸡结果也略微好于GTX1060

第二个测试SuperPosition是对系统整体性能的考量，可以模拟出游戏和3D创作的时候的工作负载，从而得到一个比较综合的分数

在这个测试上，RX590也能明显超过GTX1060，总分和两个帧数都领先，但是最高温度是GTX1060更低，说明在实际使用的时候GTX1060的温度可能会比RX590更低

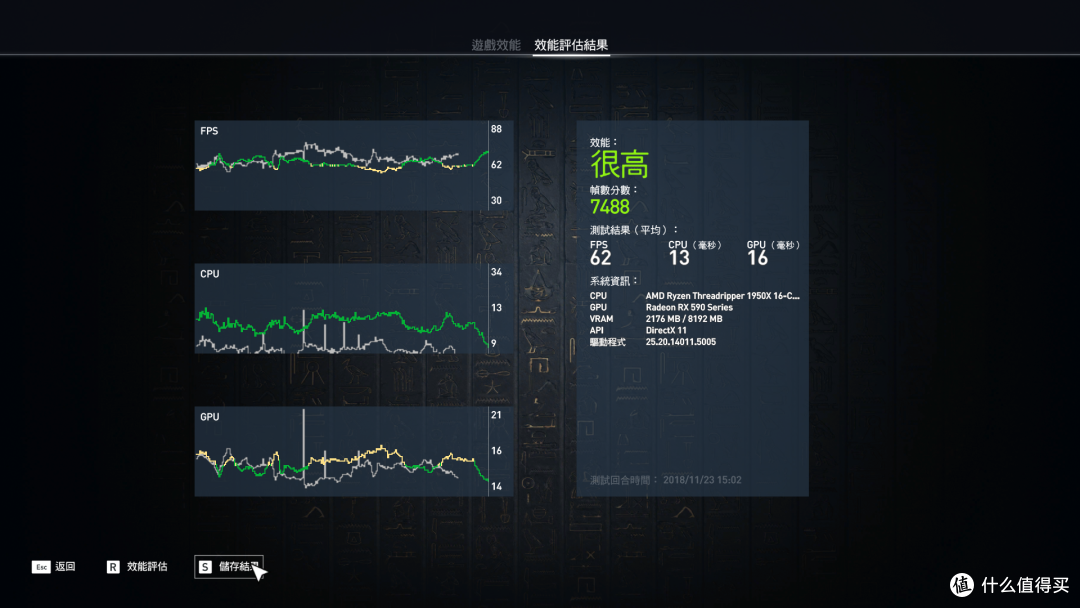

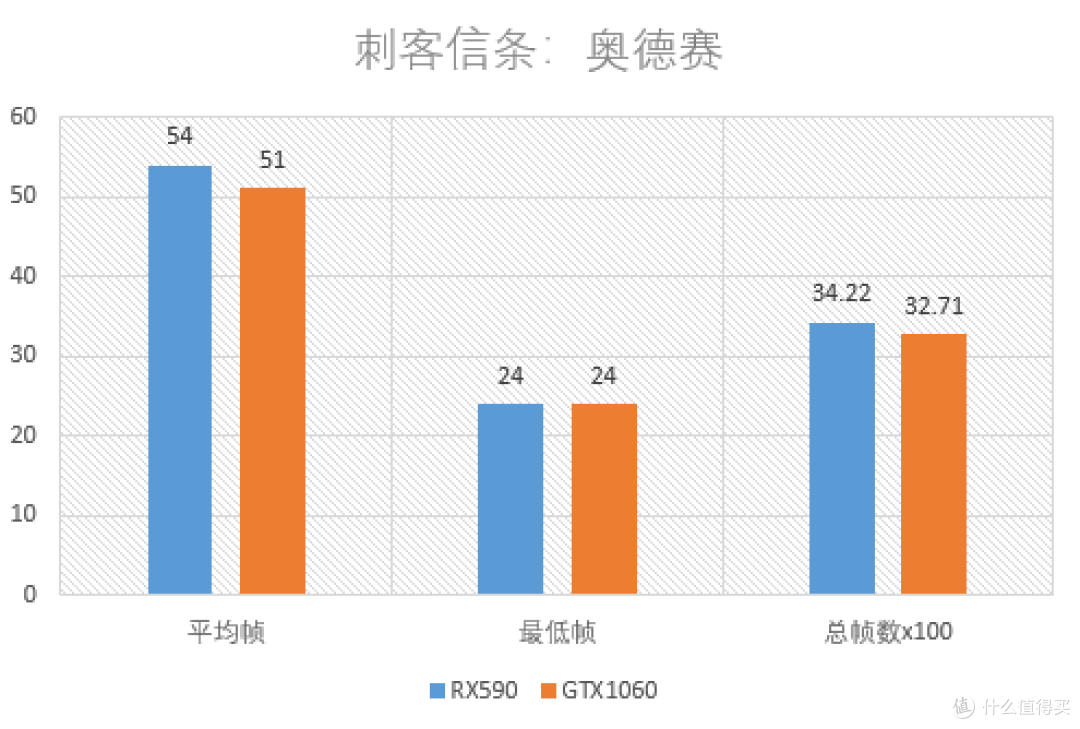

第一个游戏测试是刺客信条：奥德赛，游戏总流程我已经打了一小半了，感觉画质相比于起源确实有一些进步，尤其是在光照这方面。本次测试的时候使用的是游戏内置效能工具，使用预设高特效，关闭垂直同步和帧数限制

两张显卡的测试结果都没能超过60帧，实际游戏中也确实如此，游戏一开场的AMD标志也并没有给RX590带来多少优化，成绩上面只是略微领先1060。这只是在1080p下打开了高特效的结果，也就是说，最新游戏画面的进步已经开始让GP106核Ellesmere这两个核心不再能完全畅玩1080p游戏了

第二个测试的游戏是刺客信条起源，问我为什么要测两个游戏？我只是想借这个游戏说明，优化是性能的很大组成要素，同样的，使用的是游戏内置性能测试，打开高特效，1080p画面，关闭了帧数限制

两张显卡都能超过60帧，让人感动，但是因为优化原因，RX590的性能表现不如GTX1060，相比于给了一定优化（虽然还是很烂）的奥德赛，RX590的表现确实不太让人满意

第三个游戏是孤岛惊魂5，经过育碧的精心优化，A卡终于能在这款游戏上面获得非常好的性能表现，某种意义上讲，和起源的偏N相反，是一个稍微偏向A的游戏。使用的是游戏内置效能测试，预设高特效，关闭垂直同步

平均帧上，两张显卡都已经超过了60，有81帧的RX590领先了15%以上，游戏内都没有卡顿出现，以上三个游戏说明优化对显卡性能的影响很大。而现在AMD经济状况好些之后，对游戏厂商的支持也逐渐变多了，优化好的游戏也会越来越多

下一个是偏向对抗的彩虹六号，作为目前对性能开销比较大的FPS战术游戏，对画面流畅度的要求很大。测试使用了预设高特效，1080p关闭垂直同步

RX590肥宅版的平均帧数和GTX1060是相差无几的，只是略微领先，但是评分比1060高很多，可能是受到了游戏中的最低帧数影响，虽然没有直接反映到测试的结果上面，但是在游戏中有时候还是可以感受到的

时间已经来到了2018的最后一个月，然而古墓丽影11还是没有更新RT光追特效，奥德赛也没打完，购买计划也移到了圣诞节，古墓10现在也只是当作跑分软件了。使用的是古墓丽影崛起的预设高特效，打开全部N卡特效，1080p下关闭垂直同步

因为古墓10的优化还不错，所以效能差距的比例和理论性能的3DMark分数是类似的，都达到了15%左右，因为古墓的DX12是原生支持的，所以AN两张卡都在DX12打开的时候取得了更好的性能，因为构架的原因，所以提升的幅度也相似

绝地求生：大逃杀这游戏出来这么久，也凉得差不多了，不过还是有很多玩家不离不弃，所以送一把快递权且作为测试用。2k分辨率下，使用最高的抗锯齿和可视距离，其他都是中等

绝地求生一开始出来的时候是一个N优化比较好的游戏，当时我手持Vega在1080P下，日常100%占用，帧数仅有70多，现在经过AMD多个版本的驱动优化之后，已经开始偏A了。最后的结果RX590平均帧和GTX1060相差无几，但是占用更低，温度仅有62度，游戏全程基本保持在60帧以上，如果你想要2K吃鸡的话，RX590和GTX1060确实都是不错的选择

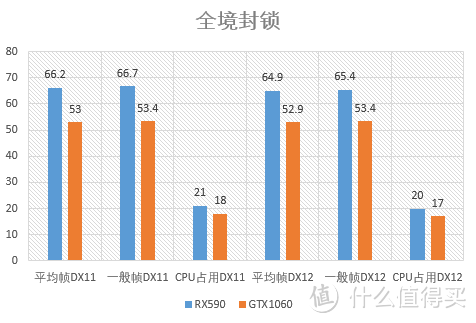

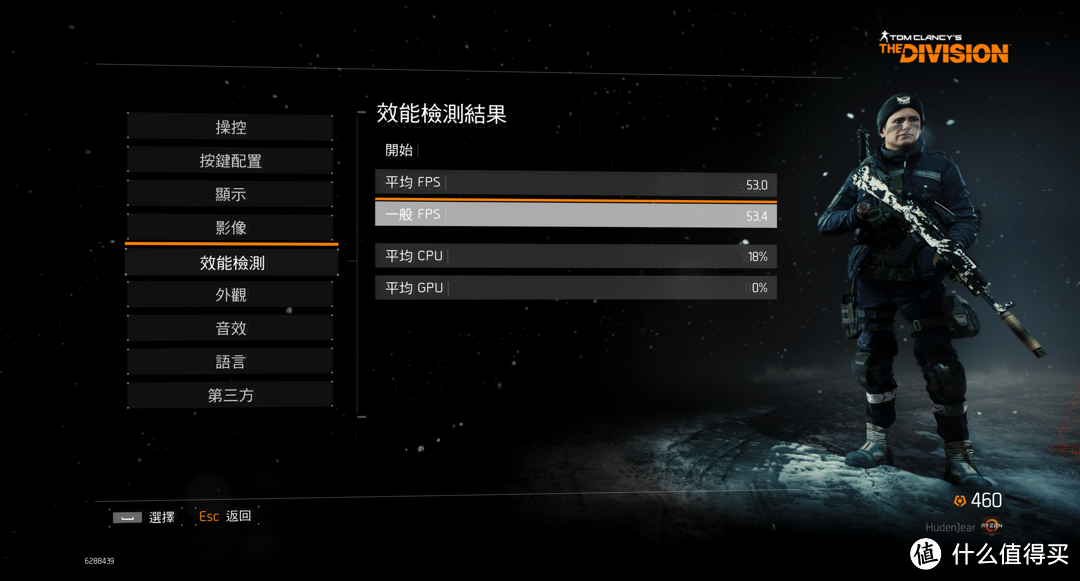

最后一个游戏测试一下最近在肝的全境封锁，马上要出2了，赶紧把盾章和其他零零碎碎的东西打了，凑一套机密D3玩，测试使用1080p预设高特效，关闭垂直同步，游戏内置的效能工具

在测试之前我是完全没有料想到差距会这么大的，RX590用DX11或者DX12帧数都超过了60，GTX1060则是低于60，差距基本达到了20%以上。全境封锁的DX12不是原生的，所以性能基本不变，全境封锁2应该会使用更新之后的雪莲花引擎，不知道对Radeon系列的显卡是不是还会这么明显的优化

总结

RX590是目前AMD最新一款游戏卡，虽然性能还是停留在北极星的甜品水平上，但使用了最新的制程之后，极限频率和能耗比都有一些提升，目前基本和GTX1060处于同一价位上，除了个别游戏外都有一些性能优势，买新显卡可以考虑一波

Xfx的RX590黑狼（肥宅）版是所有非公中频率最高的，但是我对它的外壳设计并没有什么好感，明明是非常有质感的碳纤维表面，经过设计之后然而显得有点廉价，也不算好看，远不如恶魔的红黑外壳+镀镍热管好看，性能上虽然频率最高，但是也没有很大的差距，XFX标志也不能发光，感觉买亏了

最后送上一张图，谢谢各位
