空气过滤器有哪些常见结构？一文看懂

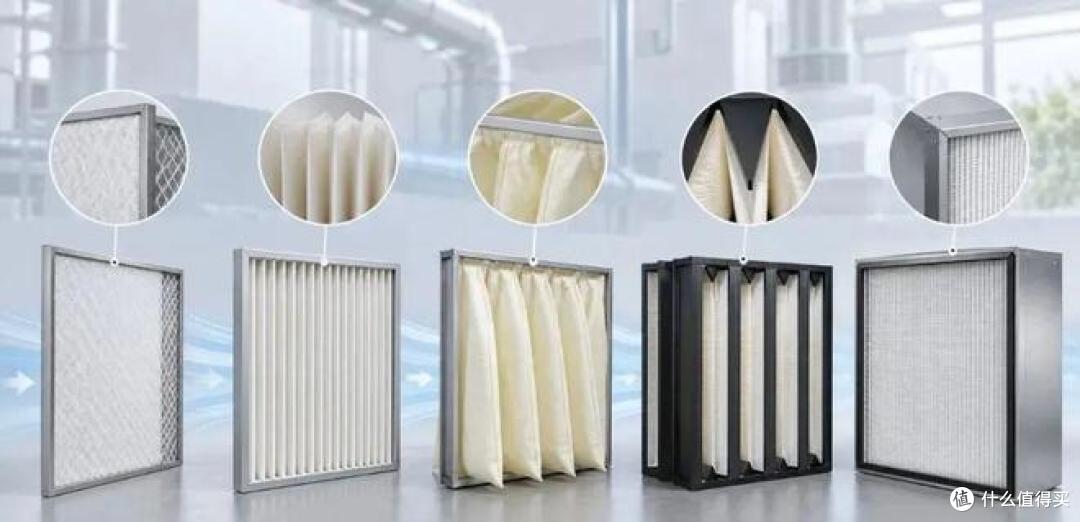

空气过滤器看起来只是“一个装着滤材的框”，但框架形式、滤材折叠方式、气流组织和密封结构不同，会直接影响过滤面积、风阻、容尘量、维护方式以及整个系统的运行成本。

很多人在选型时只关注“初效、中效、HEPA”或某一个效率等级，却忽略了结构本身。实际上，结构决定了过滤器如何工作，过滤等级只是性能指标之一。本文从工程结构出发，系统梳理常见空气过滤器的类型、特点和适用场景。

先分清三个维度：结构、滤材与等级

空气过滤器的“结构”通常指滤材如何布置、框架如何支撑、气流如何通过，例如平板式、折叠式、袋式、V 型和箱式；“滤材”则可能是合成纤维、玻璃纤维、活性炭、金属网或泡沫；“等级与性能”关注的是颗粒物效率、气体吸附能力、阻力、容尘量和泄漏控制。

这三个维度不能相互替代。同样是 V 型结构，可以搭配不同滤材并用于不同效率段；同样是箱式结构，也可能是普通紧凑过滤器或高效过滤器。工程选型时，至少要同时核对结构、滤材、额定风量、效率测试口径、初始阻力、终阻力和密封方式。

对于一般通风过滤器，ISO 16890 采用 ePM1、ePM2.5、ePM10 等颗粒物效率口径；高效过滤器则应按适用的高效过滤标准和项目要求确认，不能把传统的“初效、中效、HEPA”名称直接当作同一套分级体系。

一、平板式：结构简单，适合前端预过滤

平板式空气过滤器通常由滤材、框架和固定网组成，滤材以平面或轻微波纹状态安装在框架内，迎风面较平整，整体厚度相对较小。

它的优点是结构简单、安装方便、价格相对可控，适合处理较大的颗粒物和纤维性粉尘，常用于空调箱、通风系统和设备进风口的前端保护。对于一些需要频繁更换滤材的场景，平板式也便于维护。

但平面结构的有效过滤面积有限。在相同迎风面积和滤材条件下，它通常比深折叠结构更容易出现风阻上升快、容尘量有限等问题。因此，平板式更适合承担“第一道防线”，不宜在高洁净度场景中单独承担末端过滤任务。

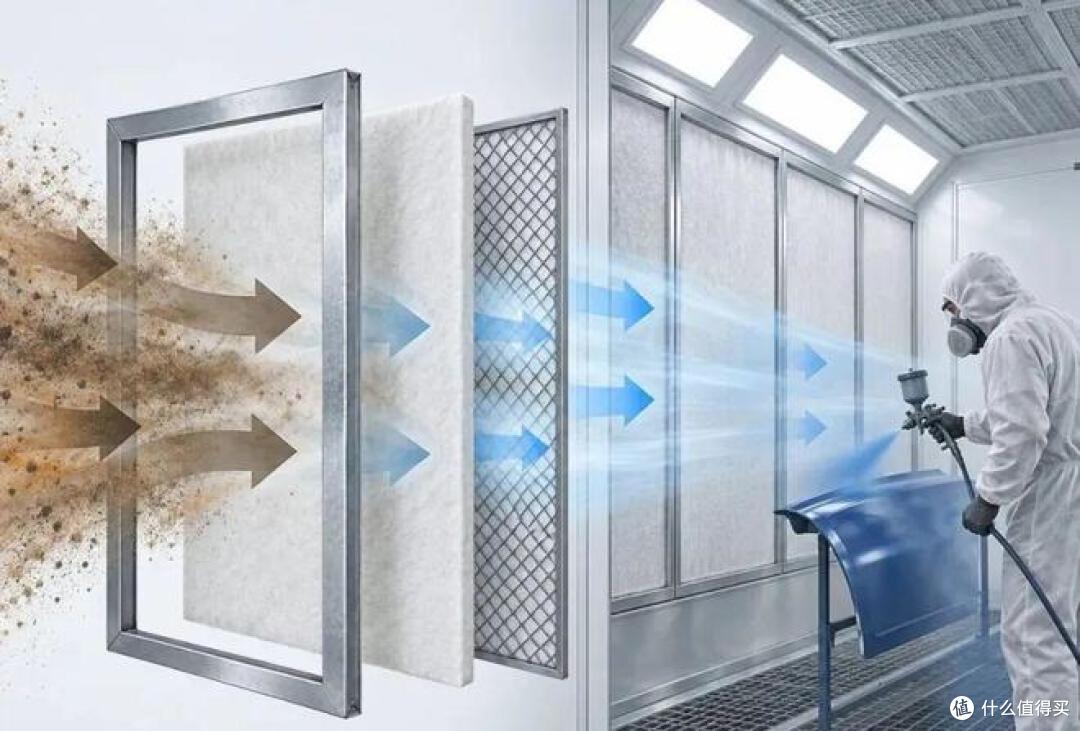

初效平板过滤器

二、折叠式：增加面积，兼顾效率与阻力

折叠式空气过滤器是最常见的结构之一。它将滤材加工成连续褶皱，再固定在金属或塑料框架内。褶皱越深、数量越多，单位迎风面积内的有效过滤面积通常越大。

增加过滤面积的直接好处，是在相同风量下把气流分散到更大的滤材表面，从而改善初始阻力并提升容尘能力。折叠式结构可以覆盖从粗效、初效到部分中效的多种应用，也常被用作中高效过滤系统的前级。

需要注意的是，褶皱并不是越多越好。褶皱间距过小，容易造成气流分布不均、局部堵塞和清灰困难；滤材支撑不足时，还可能发生褶皱塌陷。因此，判断折叠式过滤器，不能只看外观，还要关注滤材挺度、隔条设计、框架强度和密封方式。

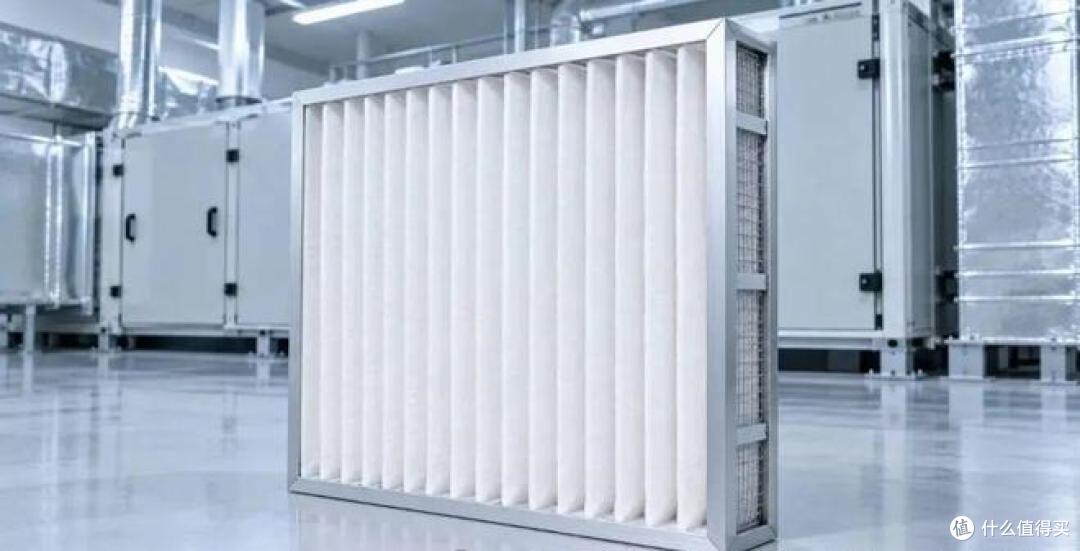

折叠式过滤器

三、袋式：容尘量大，适合空调箱中效段

袋式过滤器由多个独立滤袋组成，滤袋通常通过缝制、热熔或其他工艺固定在支撑框架上。气流进入滤袋后，滤袋表面和内部空间共同参与尘埃截留。

袋式结构的突出特点是过滤面积大、容尘量较高、运行周期相对稳定。滤袋可以通过增加袋数、袋长和滤材层次来适应不同风量与效率要求，因此广泛应用于商业楼宇、工业厂房、医院和一般洁净空调系统的中效过滤段。

袋式过滤器的局限也比较明确：占用深度通常大于平板式和普通折叠式；如果滤袋长度、支撑方式或安装方向不合适，可能出现摆动、摩擦、旁通和局部变形。工程安装时，还要确保滤袋之间有足够间距，避免相互挤压影响有效面积。

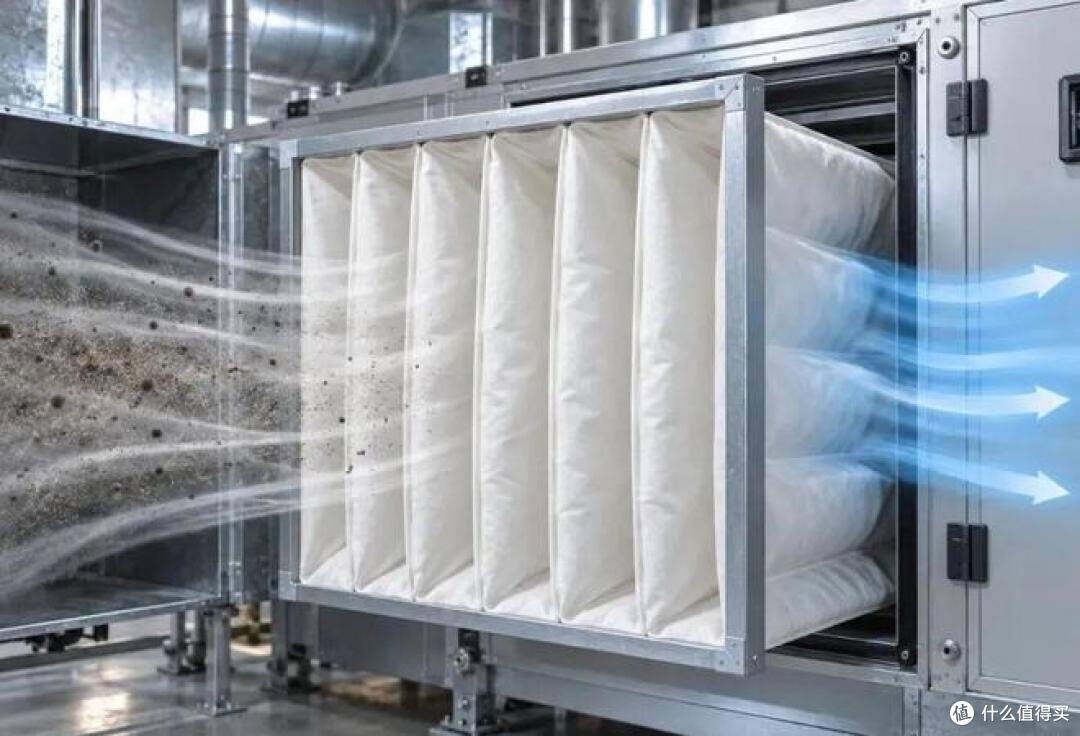

中效袋式空气过滤器示意

四、V 型或大风量结构：在有限空间内提高处理能力

V 型过滤器也常被称为大风量过滤器或多模块组合式过滤器。它通常将多个折叠滤芯以 V 形排列，利用立体布置增加滤材面积，在较小的迎风面内获得更大的处理能力。

这类结构适合风量大、设备空间有限的场景，例如大型空调箱、数据中心、工业通风和部分洁净系统。相比单纯扩大过滤器迎风面积，V 型结构能够在设备尺寸受限时提供更高的有效过滤面积。

不过，V 型结构对密封和气流组织要求更高。模块之间、滤芯与框架之间如果存在缝隙，就会产生旁通气流；而旁通往往比滤材本身的性能问题更严重。选型时应同时核对额定风量、模块数量、安装深度、密封垫位置和更换空间。

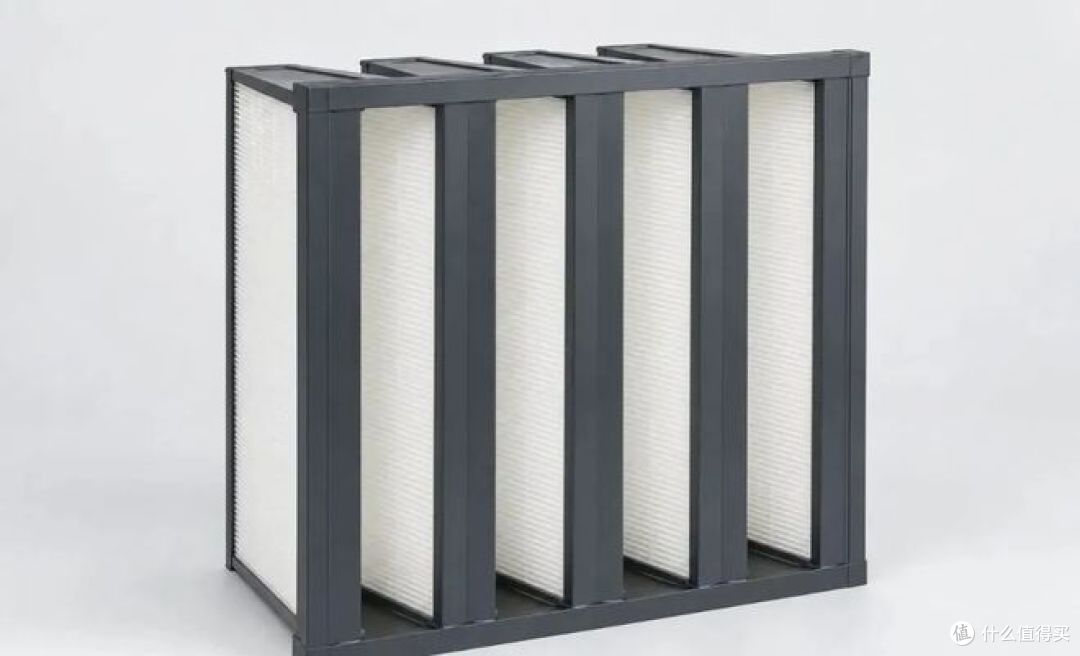

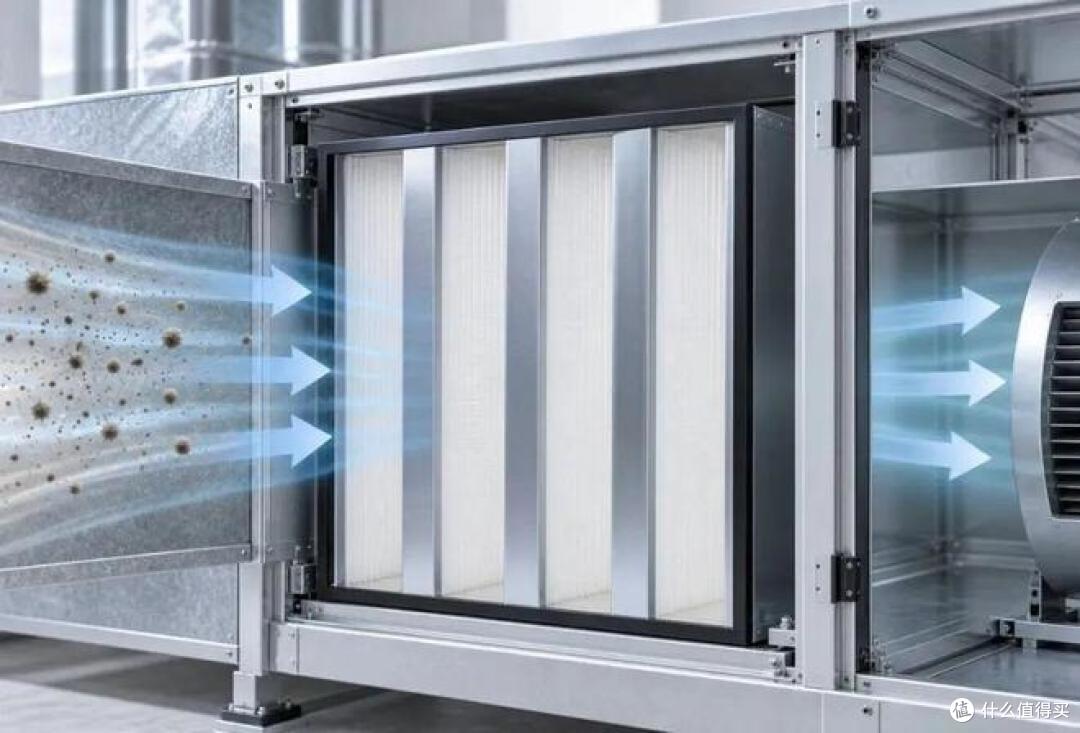

深折叠滤芯 V 形过滤器

五、箱式或深度式：用于高效率和末端过滤

箱式过滤器通常具有较深的箱体结构，内部可以采用深折叠滤材、分隔条或其他支撑形式。它的目标是提供更大的过滤面积、更高的结构稳定性和更可靠的密封效果。

在洁净室、医院手术部、制药、电子制造和高要求实验环境中，箱式结构常用于高效或超高效过滤的末端环节。末端过滤器对泄漏控制、安装平整度和边框密封要求很高，箱体结构有利于形成稳定的安装界面。

箱式过滤器并不等于“效率一定更高”。它只是更适合承载高性能滤材和严密的密封设计。最终性能仍取决于滤材、胶封、分隔结构、检漏结果、安装质量和系统风量。对于高洁净场所，不能仅凭外形判断是否满足要求。

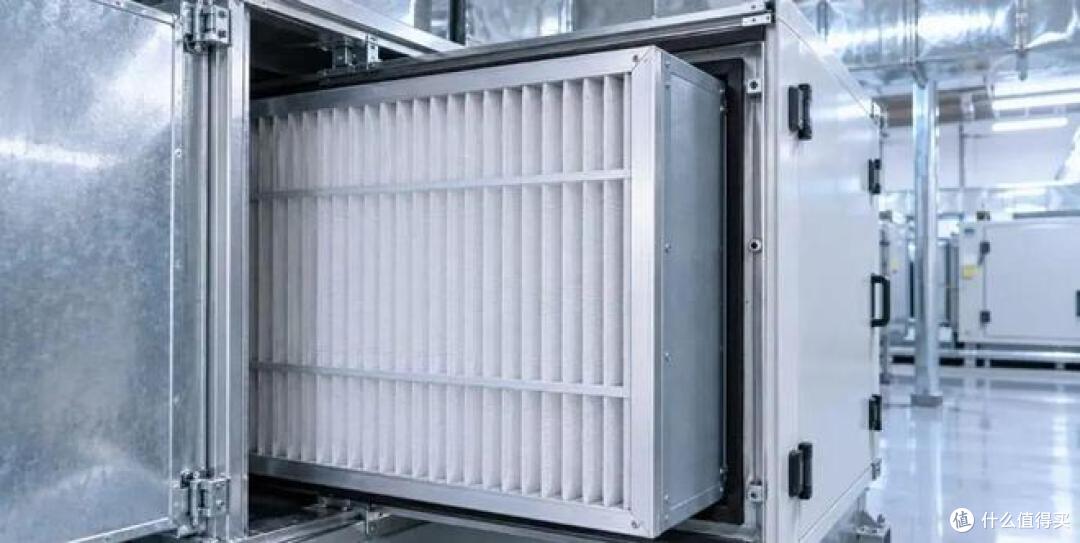

厚实箱体、深褶皱滤芯和密封结构的工程示意

六、活性炭结构：重点处理气态污染物

活性炭过滤器的核心不是拦截颗粒物，而是利用活性炭的吸附能力处理部分气态污染物和异味。常见结构包括颗粒炭填充式、蜂窝炭式、炭纤维或复合滤材式等。

颗粒炭结构通常具有较大的装填厚度和一定的吸附容量，适合对处理能力要求较高的场景；蜂窝炭结构重量较轻、气流通道规整，便于模块化安装；复合滤材则常将颗粒过滤与气体吸附结合，用于兼顾粉尘与异味控制。

活性炭过滤器的关键指标包括炭种、填充量、接触时间、污染物类型、湿度和更换判断方式。不同气体对活性炭的吸附效果差异很大，因此不能笼统地说“装了活性炭就能处理所有异味”。如果污染物浓度较高，仍需结合源头控制、洗涤、催化或其他治理措施。

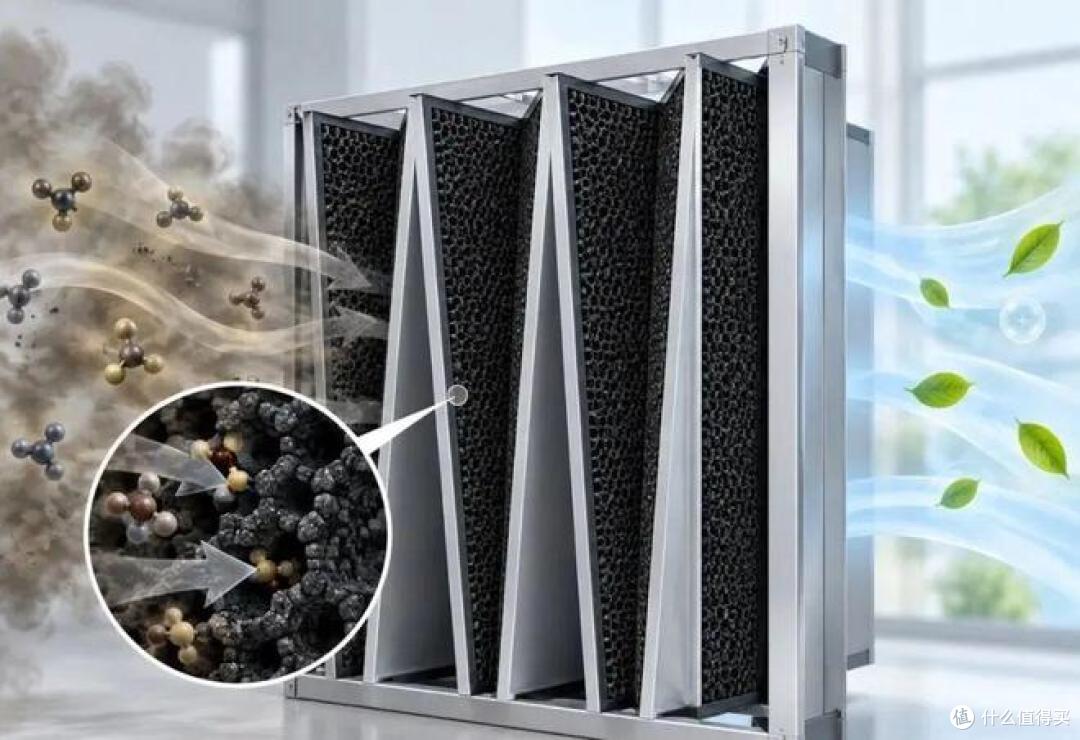

V 型活性炭空气过滤器工程示意，展示吸附滤材、框架和模块化结构

七、卷材与可清洗结构：适合连续或重复使用

卷绕式过滤器通常把滤材做成卷材，通过自动推进或定期更换滤材来维持过滤面。它适合风量较大、粉尘负荷波动明显、希望减少人工逐台更换的场景，但需要配置可靠的推进、压差检测和密封机构。

可清洗式结构则常采用金属网、泡沫或其他可重复维护材料。它的优势是可以通过清洗延长使用周期，但“可清洗”不等于效率不会衰减，也不等于适合所有污染物。清洗后的干燥、消毒、安装密封和性能复核都必须纳入维护流程。

八、静电式：通过电场捕集颗粒物

静电式空气净化设备通过电离和电场作用，使颗粒物带电并被收集板捕集。与传统纤维滤材相比，它的压降控制方式、维护方式和适用条件不同，常见于部分商业建筑、厨房排烟和特殊空气净化设备。

静电式结构的优势是，在合理设计和维护下可以获得较低的运行阻力，并对特定粒径范围的颗粒物具有较好的捕集能力。但其性能对电压、气流速度、收集板清洁度和设备维护状态较为敏感，长期不清洗会导致效率下降。

此外，静电式设备还需要关注臭氧控制、电气安全和火花风险。它不应简单理解为传统滤材的替代品，而应根据污染物类型、风量、维护条件和现场安全要求进行综合判断。

九、结构怎么选？先看这六个问题

第一，看污染物类型。主要是大颗粒粉尘、细颗粒物、油雾、微生物还是气态污染物，决定了过滤或吸附机制。

第二，看目标风量和迎风面风速。风量越大、风速越高，对过滤面积、框架强度和密封性能的要求越高。

第三，看允许阻力。初始阻力低并不代表全生命周期成本低，还要比较容尘量、终阻力和更换周期。

第四，看安装空间。设备内部深度、检修通道、滤袋长度和更换方向，都会限制结构选择。

第五，看末端要求。高效过滤或洁净系统应重点核查检漏、密封、安装平整度和现场维护条件，而不是只看过滤器名称。

第六，看全生命周期成本。采购价只是成本的一部分，电耗、人工、更换频率、停机损失和废弃物处理同样需要纳入比较。

标准口径：不要只看产品名称

一般通风过滤器的性能比较，建议确认是否采用 ISO 16890 的测试与分级口径；高效过滤器则应核对项目采用的高效过滤标准、效率等级、检漏要求和测试方法。不同标准、不同测试气溶胶和不同额定风量下的结果不能简单横向换算。

实际采购时，除了产品名称，还应索取额定风量、效率、初始阻力、终阻力或更换压差、尺寸、密封形式及测试报告。若是洁净室、制药、电子制造或医疗场景，还要把现场安装、扫描检漏和维护记录纳入验收。

延伸选型参考

如果已经明确了使用环境、尺寸、风量、阻力目标和维护方式，可以进一步对照以下几类产品做初步筛选；最终型号仍建议结合现场工况确认。

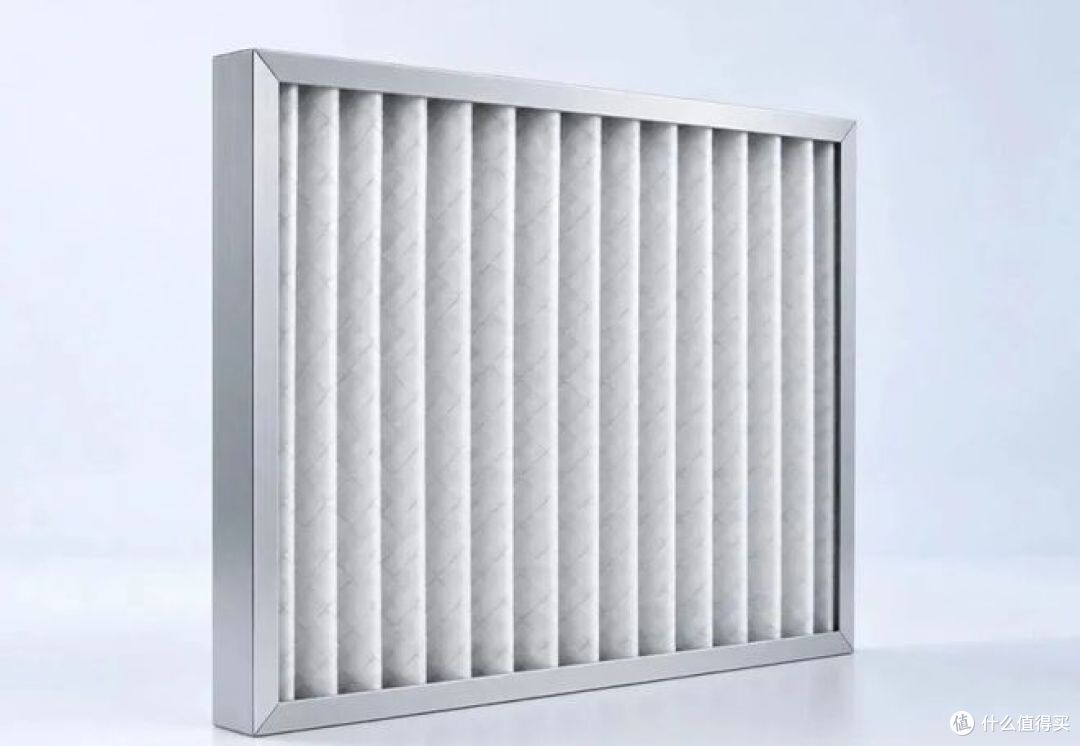

初效折叠式过滤器

适合场景：适合空调箱和通风系统前端预过滤

对应平板式、折叠式结构的基础应用，便于作为前端保护和颗粒物预过滤环节。

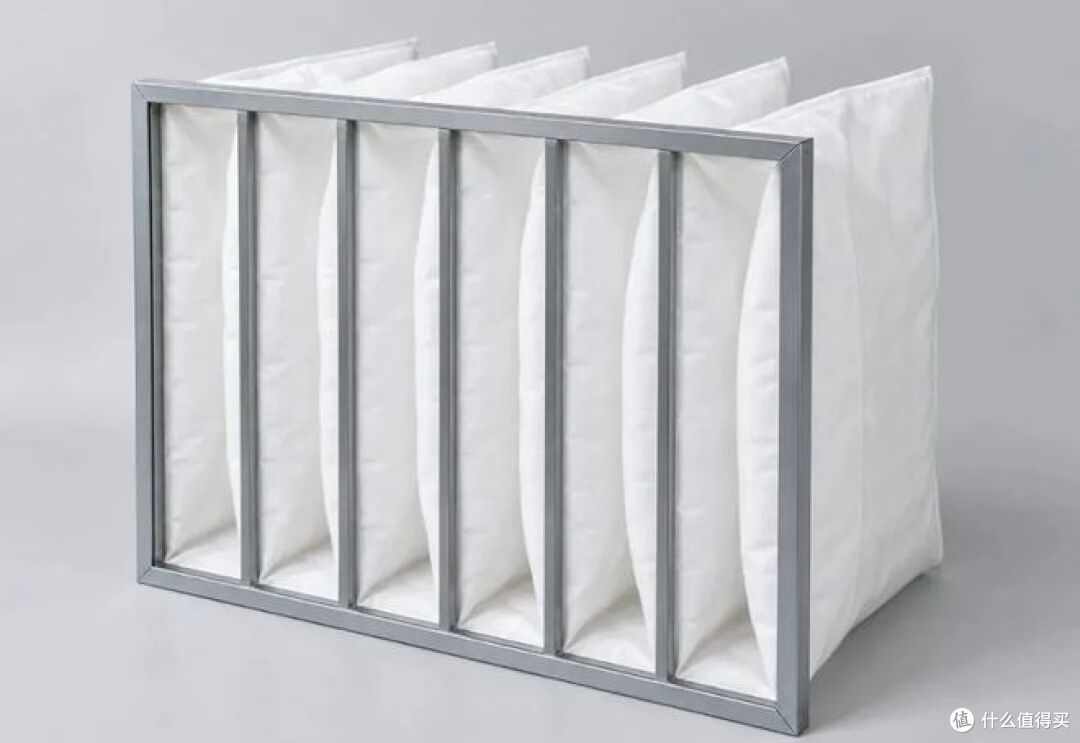

F9 中效袋式空气过滤器

适合场景：适合商业楼宇和工业空调箱中效段

对应袋式结构的中效过滤应用，可用于需要较大过滤面积和容尘空间的系统。

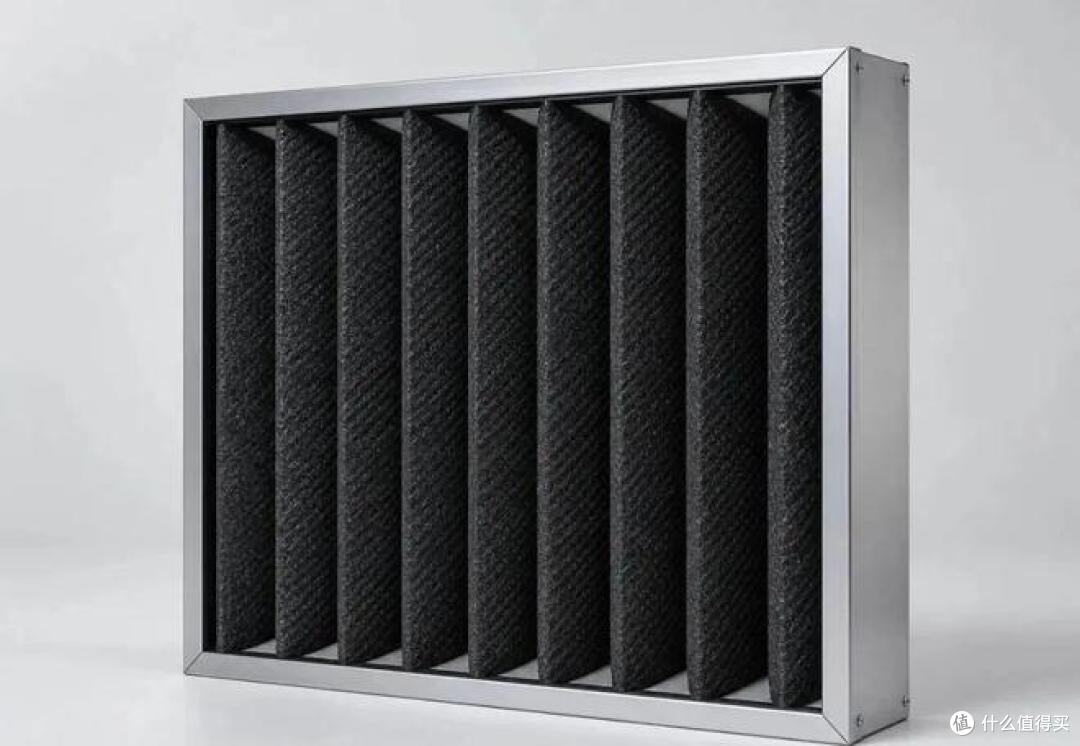

活性炭折叠式过滤器

适合场景：适合异味和部分气态污染物控制

对应活性炭结构，用于需要兼顾颗粒物过滤与气态污染物吸附的场景。

V 型大风量过滤器

适合场景：适合大风量和设备空间受限场景

对应 V 型结构，通过立体布置增加有效过滤面积，适合大风量系统的初步选型参考。

结构决定路径，性能决定结果

平板式强调简单与灵活，折叠式强调面积利用，袋式强调容尘与风量，V 型强调有限空间内的大处理能力，箱式强调高效率场景的稳定安装，活性炭结构针对气态污染物，静电式则通过电场完成颗粒捕集。

但结构只是选型的起点，不是最终结论。真正可靠的空气过滤方案，需要把污染物、风量、效率、阻力、密封、维护和全生命周期成本放在同一张表里比较。只有结构形式与实际工况匹配，过滤器才能在“过滤效果”和“运行经济性”之间取得平衡。
